1. MATERILAIDAD: ALGUNAS NOCIONES
A TENER EN CUENTA EN EL EJERCICIO
INTRODUCCIÓN A LA ARQUITECTURA
CÁTEDRAARQª MARCELA KRAL
FACULTAD DE ARQUITECTURA – UNIVERSIDAD DE MORÓN © 2.016

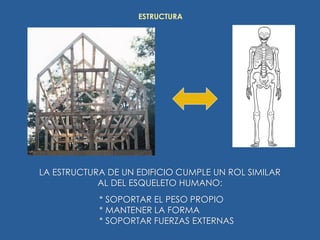

2. LA ESTRUCTURA DE UN EDIFICIO CUMPLE UN ROL SIMILAR
AL DEL ESQUELETO HUMANO:
* SOPORTAR EL PESO PROPIO
* MANTENER LA FORMA
* SOPORTAR FUERZAS EXTERNAS
ESTRUCTURA

3. CANALIZA LOS PESOS O CARGAS
PARA QUE FINALMENTE LOS SOPORTE EL TERRENO
SOBRE EL QUE SE ASIENTA EL EDIFICIO.
ESTRUCTURA
T E R R E N O D E A P O Y O
PESO DEL
EDIFICIO
SOBRECARGA
DE USO
VIENTOS
NIEVE
PESO DEL
EDIFICIO
SOBRECARGA
DE USOSISMOS

4. LAS CARGAS LLEGAN AL SUELO A TRAVÉS DE ELEMENTOS SUPERFICIALES
(ENTREPISOS, TECHOS, MUROS) O LINEALES (VIGAS, COLUMNAS).
ESTRUCTURA
MMM
M
C
M
MURO
PORTANTE
TECHO
COLUMNA
COLUMNA
COLUMNA
COLUMNA
ENTREPISO
CIMIENTOS
CORRIDOS
MURO
PORTANTE
CIMIENTOS
PUNTUALES

5. ESTRUCTURA
PUEDE TENER DISTINTAS MATERIALIDADES: HORMIGÓN ARMADO,
MADERA, ACERO, MAMPOSTERÍA DE LADRILLOS O PIEDRAS , ETC.

6. ESTRUCTURA
TAMBIÉN PUEDEN COEXISTIR VARIAS MATERIALIDADES A LA VEZ.
ENTREPISO DE HORMIGÓN ARMADO
VIGAS DE HORMº ARMº
COLUMNAS DE ACERO
MUROS DE MAMPOSTERÍA
DE LADRILLOS

7. ESTRUCTURA
EN ALGUNOS CASOS LA ESTRUCTURA SE REALZA PARA DAR
UN CIERTO CARÁCTER AL EDIFICIO

8. ESTRUCTURA
EN ALGUNOS CASOS LA ESTRUCTURA SE REALZA PARA DAR
UN CIERTO CARÁCTER AL EDIFICIO

9. ESTRUCTURA
EN OTROS CASOS LA ESTRUCTURA SE OCULTA PARA LOGRAR
VOLÚMENES MÁS PUROS

10. LOS MUROS PUEDEN CUMPLIR LA FUNCIÓN ESTRUCTURAL DE
CERRAMIENTO Y SIMULTÁNEAMENTE DE SOPORTE
ESTRUCTURA: PAREDES

11. PAREDES: TIPOS
MURO
EXTERNO
TABIQUE
DIVISORIO
INTERNO
TABIQUE
DIVISORIO
INTERNO
MURO
PORTANTE
INTERNO
MURO
EXTERNO
DE PIEDRA

12. MUROS EXTERNOS DE MAMPOSTERÍA: FUNCIÓN DE
CERRAMIENTO Y EVENTUALMENTE SOPORTE DE
CARGAS. ESPESOR 20 O 30 CM.
MUROS EXTERNOS DE PIEDRA: FUNCIÓN DE
CERRAMIENTO Y EVENTUALMENTE SOPORTE DE
CARGAS. ESPESOR 40 O 45 CM.
MUROS PORTANTES INTERNOS DE MAMPOSTERÍA:
FUNCIÓN DE SOPORTE DE CARGAS Y EVENTUALMEN-
TE DE DIVISORIO E/ AMBIENTES. ESPESOR 20 O 30 CM.
TABIQUES INTERNOS DE MAMPOSTERÍA: FUNCIÓN DE
DIVISORIO ENTRE AMBIENTES. NO NECESITAN
CIMIENTOS. APOYAN DIRECTAMENTE SOBRE
CONTRAPISO O LOSA. ESPESOR 10 CM.
PAREDES: TIPOS

13. PARED DE
“30 CM.”
PARED DE
“15 CM.”
LOS MUROS DE LADRILLO COMÚN RESULTAN UNA SOLUCIÓN POCO
EFICIENTE, QUE SOLO SE JUSTIFICA SI SE LOS VA A DEJAR A LA VISTA.
PAREDES: MAMPOSTERÍA DE LADRILLOS COMUNES

14. LOS MUROS DE BLOQUES DE CEMENTO O CERÁMICOS RESULTAN UNA
SOLUCIÓN MÁS CONVENIENTE POR EFICIENCIA Y ECONOMÍA.
ESPESOR DE PAREDES : “20 CM.”
PAREDES: MAMPOSTERÍA DE BLOQUES
DIMENSIÓN 20x20x40 CM.
DIMENSIÓN 18x19x33CM.

15. •LOS MUROS DE PIEDRA PUEDEN SER MACIZOS; PERO LO COMÚN ES QUE
SE ADOSEN A UN MURO DE LADRILLOS U HORMIGÓN; O BIEN SEAN UN
SIMPLE REVESTIMIENTO.
PAREDES: MAMPOSTERÍA DE PIEDRA
ESPESOR DE PAREDES : “40 A 45 CM.”
MURO DE
LADRILLOS
REVESTº
DE PIEDRA

16. PAREDES: MAMPOSTERÍA DE LADRILLOS COMUNES
•LOS TABIQUES DE LADRILLOS HUECOS OCUPAN MENOS ESPACIO Y SON
MÁS LIVIANOS.
•APOYAN DIRECTAMENTE SOBRE EL PISO (NO NECESITAN CIMIENTOS EN
PLANTA BAJA NI VIGAS DE SOSTÉN EN PLANTA ALTA).
ESPESOR DE PAREDES : “10 CM.”

17. PAREDES: MADERA
LAS PAREDES DE MADERA SE CONSTRUYEN CON PANELES NERVADOS.

18. PAREDES: MADERA
EL ESPESOR TOTAL DE LOS MUROS ES DE 12 A 15 CM.

19. PAREDES: MADERA
EL REVESTIMIENTO DE CIERRE EXTERIOR PUEDE REALIZARSE CON MADERA
U OTRO MATERIAL

20. PÉRGOLAS: MADERA
LA COLUMNA DOBLE “ATRAPA”
A LA VIGA PRINCIPAL

21. PÉRGOLAS: MADERA

22. LAS ENTREPISOS Y TECHOS DE LOSAS DE HORMIGÓN REQUIEREN
APOYOS MATERIALIZADOS EN VIGAS O BIEN EN MUROS PORTANTES.
PUEDEN ESTAR ARMADAS EN UNA O EN DOS DIRECCIONES:
ESTRUCTURA: LOSAS DE HORMIGÓN ARMADO

23. LOSA MÁXIMO RAZONABLE: TRAMO 5 a 6 m. VOLADIZO: 1,5 a 2 m.
VIGA NORMAL: LA LOSAAPOYA SOBRE LA VIGA
LOS ESPESORES DE LOSAS PUEDEN TOMARSE ENTRE 12 Y 15 CM.
LOSA
LA SEPARACIONES MÁXIMAS RECOMENDABLES ENTRE APOYOS SON:
ESTRUCTURA: LOSAS DE HORMIGÓN ARMADO

24. ESTRUCTURA: VIGAS DE HORMIGÓN ARMADO
LAS VIGAS DE APOYO NO DEBEN ATRAVESAR LOS AMBIENTES
INDISCRIMINADAMENTE.
•PUEDEN HACERSE COINCIDIR CON LOS MUROS.
•PUEDEN MATERIALIZARSE INVERTIDAS.
VIGAS INVERTIDAS: LAS LOSAS CUELGAN DE LAS VIGAS
VIGAS NORMALES: COINCIDEN Y SE OCULTAN EN MUROS

25. ESTRUCTURA: VIGAS DE HORMIGÓN ARMADO
LUZ / 12
12 a 20 CM.
•UNA ALTURA RAZONABLE
PARA UNA VIGA DE
HORMIGÓN ES:
LA LUZ DIVIDIDA POR 12.
• SE LLAMA “LUZ” A LA
SEPARACIÓN ENTRE
APOYOS.
• LUZ MÁXIMA RAZONABLE:
7 METROS

26. ESTRUCTURA: VIGAS DE HORMIGÓN ARMADO
LOS QUE APARENTAN SER GRANDES MACIZOS DE HORMIGÓN EN LA
FACHADA SON EN REALIDAD DELGADAS VIGAS QUE SOSTIENEN LA
ESTRUCTURA DEL TECHO Y OCULTAN LA CUBIERTA.

27. EN ESTE CASO LAS VIGAS SE HALLAN INCORPORADAS A LAS LOSAS.
ESTRUCTURA: VIGAS DE HORMIGÓN ARMADO

29. ESTRUCTURAS DE HORMIGÓN ARMADO
LOSAS: 12 a 15 cm. VIGAS: 12 a 20 cm x L /12 COLUMNAS: 20x20 cm O 25x25 cm.

30. DESCARGA PUNTUAL: LA CARGA SE TRANSMITE
CONCENTRADA EN PUNTOS AISLADOS DEL
TERRENO (COLUMNAS).
DESCARGA LINEAL: LA CARGA SE TRANSMITE
DISTRIBUIDA A LO LARGO DEL DESARROLLO
DE UN EJE (MUROS).
DESCARGA SUPERFICIAL: LA CARGA SE
TRANSMITE A TRAVÉS DE TODA LA SUPERFICIE
DEL EDIFICIO.
ESTRUCTURA: FORMAS DE DESCARGA AL TERRENO

31. PARA EVITAR UN EFECTO
DE “PUNZONAMIENTO”;
ES DECIR, QUE EL
ELEMENTO ESTRUCTURAL
“SE ENTIERRE” EN EL
SUELO, SE MATERIALIZA
UN ENSANCHAMIENTO
EN LA SUPERFICIE DE
CONTACTO ENTRE EL
CIMIENTO Y EL TERRENO.
ESTO VALE TANTO PARA
LOS CIMIENTOS
PUNTUALES COMO
LINEALES.
ESTRUCTURA: FORMAS DE DESCARGA AL TERRENO

32. ESTRUCTURA: CIMIENTOS LINEALES
•EN EL CASO DE MUROS PORTANTES, LAS PAREDES CUMPLEN
(ADEMÁS DE LA FUNCIÓN DE CERRAMIENTO) LA DE SOSTÉN.
•TRANSMITEN LAS CARGAS AL TERRENO EN FORMA LINEAL.
•LOS CIMIENTOS CORREN A LO LARGO DE TODA LA PARED Y SE
LOS LLAMA “ZAPATAS CORRIDAS”.
•PUEDEN TENER DISTINTAS MATERIALIDADES Y FORMAS.

33. •ZAPATAS CORRIDAS CON
PIEDRA U HORMIGÓN
EXCAVACIÓNZAPATA CORRIDA
0,60/0,80m
0,40 / 0,50 m
ESTRUCTURA: CIMIENTOS LINEALES

34. EJEMPLO DE VIVENDA DE MADERA, CON BASAMENTO
DE MAMPOSTERÍA, APOYADO SOBRE ZAPATAS CORRIDAS.
ESTRUCTURA: CIMIENTOS LINEALES
ZAPATA

35. •ZAPATAS CORRIDAS DE HORMIGÓN
ENCOFRADO
(MOLDE)
EXCAVACIÓN
SOLADO
(PISO)
CONTRAPISO
ZAPATA DE
HORMIGÓN
RFEUERZO
ESTRUCTURA: CIMIENTOS LINEALES

36. EXCAVACIÓN
ENCOFRADO
(MOLDE)
•ZAPATAS CORRIDAS DE HORMIGÓN
ESTRUCTURA: CIMIENTOS LINEALES

37. EJEMPLO DE ESTRUCTURA DE MAMPOSTERÍA Y HORMIGÓN
ARMADO APOYADA SOBRE ZAPATAS CORRIDAS.
ESTRUCTURA: CIMIENTOS LINEALES
ZAPATA

38. EN EL CASO DE CARGAS PUNTUALES,
TRANSMITIDAS EN FORMA CONCENTRADA
POR PILARES O COLUMNAS, LOS
CIMIENTOS SE LLAMAN “BASES”.
ESTRUCTURA: CIMIENTOS PUNTUALES
BASES

39. •TRANSMITEN LAS CARGAS AL SUELO A TRAVÉS DE UN ÁREA REDUCIDA
• GENERALMENTE SE CONSTRUYEN EN HORMIGÓN ARMADO.
ARMADURA
DE ACERO
EXCAVACIONES
COLUMNA
O PILAR
ZAPATA
ESTRUCTURA: CIMIENTOS PUNTUALES

40. ESTRUCTURA: CIMIENTOS PUNTUALES
EXCAVACIÓNBASE DE HORMIGÓN ARMADO ENCOFRADO (MOLDE) ARMADURA DE ACERO
•DIMENSIONES 60 x 60 CENTÍMETROS.

41. ESTRUCTURA: CIMIENTOS PUNTUALES
BASES

42. ESTRUCTURA SOBRE BASES PUNTUALES DE HORMIGÓN.
ESTRUCTURA: CIMIENTOS PUNTUALES
BASES

43. OSA DE FUNDACIÓN
EN VIVIENDAS LIVIANAS (DE MADERA) LA TRANSMISIÓN DE LAS CARGAS
PUNTUALES AL TERRENO, PUEDE HACERSE DIRECTAMENTE POR PILOTES.
ACTÚAN POR ROZAMIENTO DE SUS CARAS A MANERA DE “CLAVOS”
CASA BIEHL, COLINA (Chile) – Arqº DANIEL ROJO (2007)
ESTRUCTURA: CIMIENTOS PUNTUALES

44. ESTRUCTURA: CIMIENTOS SUPERFICIALES
•LAS FUNDACIONES SUPERFICIALES
CONSISTEN EN UNA LOSA QUE OCU-
PA TODA LA SILUETA DEL EDIFICIO.
•RECIBE LAS CARGAS DE LOS MUROS
O PILARES Y LA TRANSMITE AL TERRENO
A TRAVÉS DE TODA SU EXTENSIÓN.

45. *SE CONSTRUYEN EN HORMIGÓN ARMADO Y SON LLAMADAS
“LOSAS DE CIMENTACIÓN” O “PLATEAS DE FUNDACIÓN”.
•SON INDICADAS PARA CIMENTAR EN LA ARENA DE LA PLAYA.
ESTRUCTURA: CIMIENTOS SUPERFICIALES

46. ESTRUCTURA: CIMIENTOS SUPERFICIALES
Muro bloques
20x20x40
20 / 30 cm.
•LAS LOSAS TIENEN DOBLE ARMADURA (SUPERIOR E INFERIOR) Y
SON REFORZADAS BAJO MUROS O PILARES (ARMADO DE VIGA).

47. ESTRUCTURA CIMIENTOS SUPERFICIALES
•DEBAJO DE LOS MUROS SUELEN HACERSE REFUERZOS.

48. ESTRUCTURA: CIMIENTOS SUPERFICIALES

49. ESTRUCTURA: CIMIENTOS SUPERFICIALES
ESTRUCTURA SOBRE LOSA DE FUNDACIÓN

50. ESTRUCTURA: CIMIENTOS SUPERFICIALES
•LAS LOSAS DE FUNDACIÓN PERMITEN SALVAR PERFECTAMENTE
DESNIVELES DEL TERRENO.
LOSA DE FUNDACIÓN.
Techo de chapas
con pendiente

51. ESTRUCTURA: ALGUNAS NOCIONES A TENER EN CUENTA EN EL EJERCICIO
LOSA DE FUNDACIÓN
CIMENTACIÓN POR PLATEAS O LOSAS DE FUNDACIÓN.
Techos de chapas con pendiente

52. ESTRUCTURA: ALGUNAS NOCIONES A TENER EN CUENTA EN EL EJERCICIO
TAMBIÉN PUEDE SORTEARSE EL DESNIVEL MEDIANTE UNA ESTRUCTURA
DE HORMIGÓN ARMADO DEJANDO LIBRE LA PARTE INFERIOR
CASA LA ROCA
MATÍAS KLOTZ

53. ESTRUCTURA: ALGUNAS NOCIONES A TENER EN CUENTA EN EL EJERCICIO
O MEDIANTE UNA ESTRUCTURA MIXTA DE ACERO Y HORMIGÓN
CASA “RAÚL”
MATHÍAS KLOTZ

54. ESTRUCTURA: ALGUNAS NOCIONES A TENER EN CUENTA EN EL EJERCICIO
OTRA FORMA DE TOMARSE A UN TERRENO IRREGULAR ES MEDIANTE
UNA PLATAFORMA (EN EL EJEMPLO ES DE BLOQUES DE CEMENTO)

55. ESTRUCTURA: ALGUNAS NOCIONES A TENER EN CUENTA EN EL EJERCICIO
EN EL EJEMPLO LA PLATAFORMA ES DE BLOQUES DE CEMENTO

56. ESTRUCTURA: ALGUNAS NOCIONES A TENER EN CUENTA EN EL EJERCICIO
EN EL EJEMPLO LA PLATAFORMA ES DE PIEDRA

57. ESTRUCTURA: REPRESENTACIÓN DEL ESQUEMA ESTRUCTURAL
VIGAS
MUROS
PORTANTES
LOSA ARMADA
EN 1 DIRECCIÓN
COLUMNAS
LOSA ARMADA EN
2 DIRECCIONES

58. ESTRUCTURA: ALGUNAS NOCIONES A TENER EN CUENTA EN EL EJERCICIO
ESTRUCTURA MIXTA DE PIEDRA Y MADERA

59. ESTRUCTURA: REPRESENTACIÓN DEL ESQUEMA ESTRUCTURAL
MUROS
PORTANTES
DE PIEDRA
VIGUETAS DE MADERA
CADA 60 A 80 CM.
VIGA PRINCIPAL DE MADERA (CIERRE FRONTAL)
SENTIDO DE LA PENDIENTE DEL TECHO

60. FIN DE LA PRESENTACIÓN
