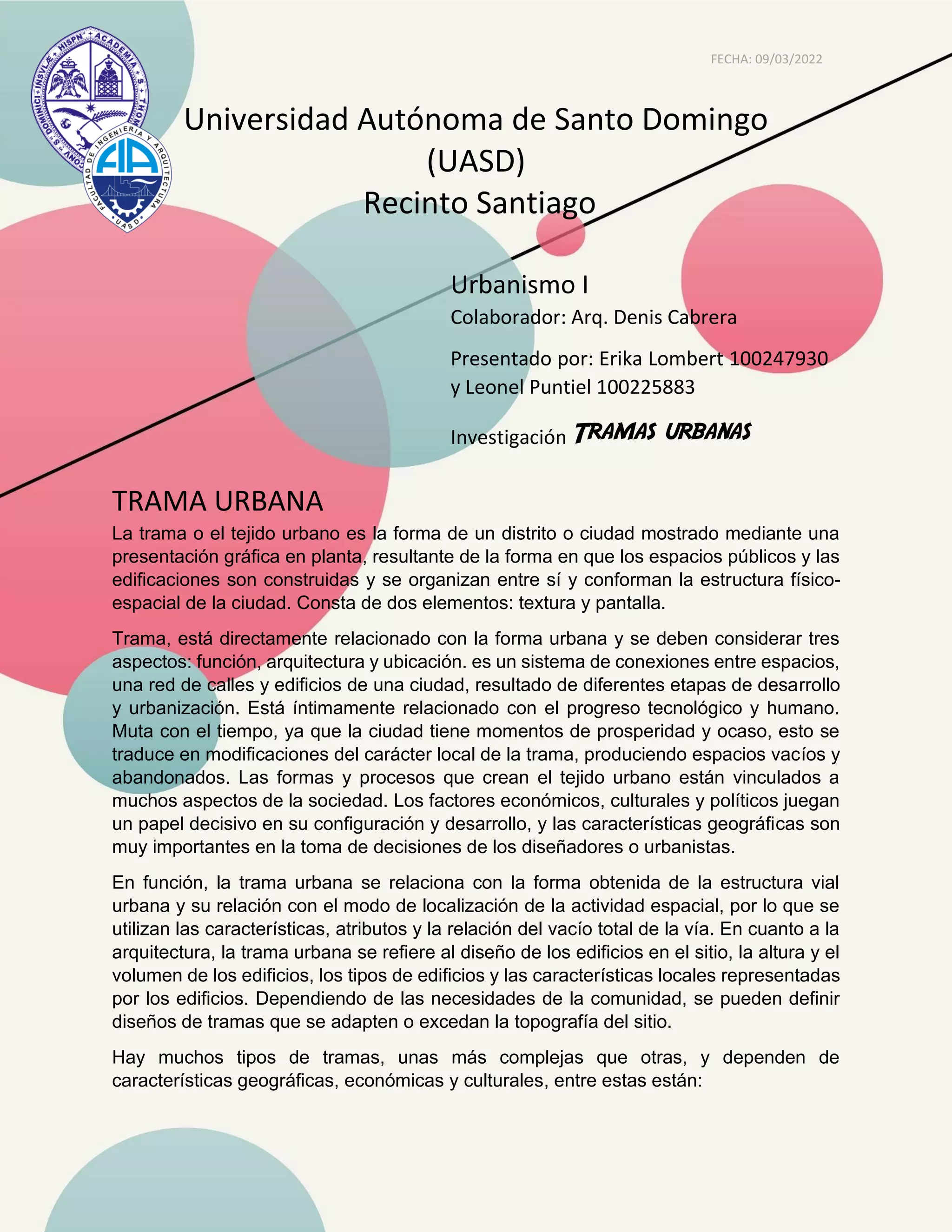

Urbanismo I
Colaborador: Arq. Denis Cabrera
Presentado por: Erika Lombert 100247930
y Leonel Puntiel 100225883
Investigación Tramas urbanas
Universidad Autónoma de Santo Domingo
(UASD)
Recinto Santiago
FECHA: 09/03/2022
TRAMA URBANA
La trama o el tejido urbano es la forma de un distrito o ciudad mostrado mediante una
presentación gráfica en planta, resultante de la forma en que los espacios públicos y las
edificaciones son construidas y se organizan entre sí y conforman la estructura físico-
espacial de la ciudad. Consta de dos elementos: textura y pantalla.
Trama, está directamente relacionado con la forma urbana y se deben considerar tres
aspectos: función, arquitectura y ubicación. es un sistema de conexiones entre espacios,
una red de calles y edificios de una ciudad, resultado de diferentes etapas de desarrollo
y urbanización. Está íntimamente relacionado con el progreso tecnológico y humano.
Muta con el tiempo, ya que la ciudad tiene momentos de prosperidad y ocaso, esto se
traduce en modificaciones del carácter local de la trama, produciendo espacios vacíos y
abandonados. Las formas y procesos que crean el tejido urbano están vinculados a
muchos aspectos de la sociedad. Los factores económicos, culturales y políticos juegan
un papel decisivo en su configuración y desarrollo, y las características geográficas son
muy importantes en la toma de decisiones de los diseñadores o urbanistas.
En función, la trama urbana se relaciona con la forma obtenida de la estructura vial
urbana y su relación con el modo de localización de la actividad espacial, por lo que se
utilizan las características, atributos y la relación del vacío total de la vía. En cuanto a la
arquitectura, la trama urbana se refiere al diseño de los edificios en el sitio, la altura y el
volumen de los edificios, los tipos de edificios y las características locales representadas
por los edificios. Dependiendo de las necesidades de la comunidad, se pueden definir
diseños de tramas que se adapten o excedan la topografía del sitio.
Hay muchos tipos de tramas, unas más complejas que otras, y dependen de
características geográficas, económicas y culturales, entre estas están:

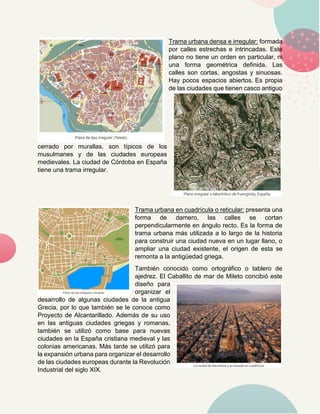

Trama urbana densa e irregular: formada
por calles estrechas e intrincadas. Este
plano no tiene un orden en particular, ni
una forma geométrica definida. Las
calles son cortas, angostas y sinuosas.
Hay pocos espacios abiertos. Es propia
de las ciudades que tienen casco antiguo
cerrado por murallas. son típicos de los
musulmanes y de las ciudades europeas
medievales. La ciudad de Córdoba en España
tiene una trama irregular.
Trama urbana en cuadrícula o reticular: presenta una
forma de damero, las calles se cortan
perpendicularmente en ángulo recto. Es la forma de
trama urbana más utilizada a lo largo de la historia
para construir una ciudad nueva en un lugar llano, o
ampliar una ciudad existente, el origen de esta se
remonta a la antigüedad griega.
También conocido como ortográfico o tablero de
ajedrez. El Caballito de mar de Mileto concibió este
diseño para
organizar el
desarrollo de algunas ciudades de la antigua
Grecia, por lo que también se le conoce como
Proyecto de Alcantarillado. Además de su uso
en las antiguas ciudades griegas y romanas,
también se utilizó como base para nuevas
ciudades en la España cristiana medieval y las
colonias americanas. Más tarde se utilizó para
la expansión urbana para organizar el desarrollo
de las ciudades europeas durante la Revolución
Industrial del siglo XIX.

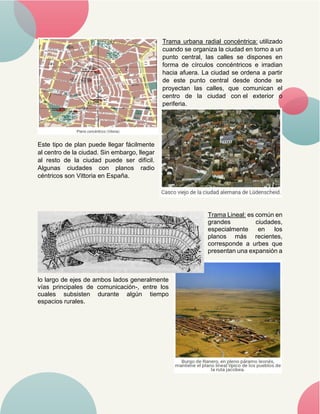

Trama urbana radial concéntrica: utilizado
cuando se organiza la ciudad en torno a un
punto central, las calles se dispones en
forma de círculos concéntricos e irradian
hacia afuera. La ciudad se ordena a partir
de este punto central desde donde se
proyectan las calles, que comunican el
centro de la ciudad con el exterior o
periferia.
Este tipo de plan puede llegar fácilmente
al centro de la ciudad. Sin embargo, llegar
al resto de la ciudad puede ser difícil.
Algunas ciudades con planos radio
céntricos son Vittoria en España.
Trama Lineal: es común en
grandes ciudades,
especialmente en los
planos más recientes,
corresponde a urbes que
presentan una expansión a
lo largo de ejes de ambos lados generalmente
vías principales de comunicación-, entre los
cuales subsisten durante algún tiempo
espacios rurales.

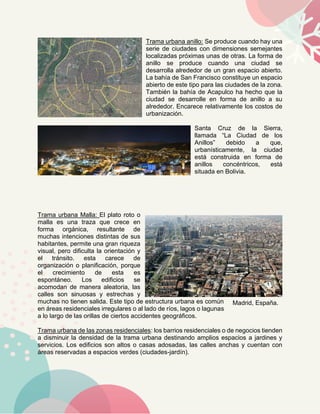

Trama urbana anillo: Se produce cuando hay una
serie de ciudades con dimensiones semejantes
localizadas próximas unas de otras. La forma de
anillo se produce cuando una ciudad se
desarrolla alrededor de un gran espacio abierto.
La bahía de San Francisco constituye un espacio
abierto de este tipo para las ciudades de la zona.
También la bahía de Acapulco ha hecho que la
ciudad se desarrolle en forma de anillo a su
alrededor. Encarece relativamente los costos de
urbanización.
Santa Cruz de la Sierra,
llamada “La Ciudad de los
Anillos” debido a que,
urbanísticamente, la ciudad
está construida en forma de
anillos concéntricos, está
situada en Bolivia.
Trama urbana Malla: El plato roto o
malla es una traza que crece en
forma orgánica, resultante de
muchas intenciones distintas de sus
habitantes, permite una gran riqueza
visual, pero dificulta la orientación y
el tránsito. esta carece de
organización o planificación, porque
el crecimiento de esta es
espontáneo. Los edificios se
acomodan de manera aleatoria, las
calles son sinuosas y estrechas y
muchas no tienen salida. Este tipo de estructura urbana es común
en áreas residenciales irregulares o al lado de ríos, lagos o lagunas
a lo largo de las orillas de ciertos accidentes geográficos.
Trama urbana de las zonas residenciales: los barrios residenciales o de negocios tienden
a disminuir la densidad de la trama urbana destinando amplios espacios a jardines y
servicios. Los edificios son altos o casas adosadas, las calles anchas y cuentan con
áreas reservadas a espacios verdes (ciudades-jardín).
Madrid, España.

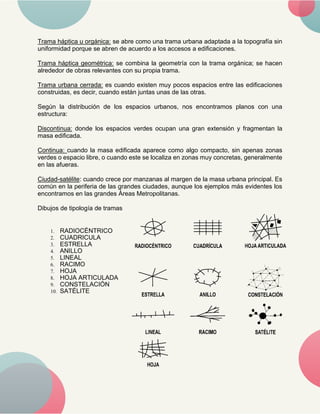

Trama háptica u orgánica: se abre como una trama urbana adaptada a la topografía sin
uniformidad porque se abren de acuerdo a los accesos a edificaciones.
Trama háptica geométrica: se combina la geometría con la trama orgánica; se hacen
alrededor de obras relevantes con su propia trama.
Trama urbana cerrada: es cuando existen muy pocos espacios entre las edificaciones
construidas, es decir, cuando están juntas unas de las otras.
Según la distribución de los espacios urbanos, nos encontramos planos con una
estructura:
Discontinua: donde los espacios verdes ocupan una gran extensión y fragmentan la
masa edificada.
Continua: cuando la masa edificada aparece como algo compacto, sin apenas zonas
verdes o espacio libre, o cuando este se localiza en zonas muy concretas, generalmente
en las afueras.
Ciudad-satélite: cuando crece por manzanas al margen de la masa urbana principal. Es
común en la periferia de las grandes ciudades, aunque los ejemplos más evidentes los
encontramos en las grandes Áreas Metropolitanas.
Dibujos de tipología de tramas
1. RADIOCÉNTRICO
2. CUADRICULA
3. ESTRELLA
4. ANILLO
5. LINEAL
6. RACIMO
7. HOJA
8. HOJA ARTICULADA
9. CONSTELACIÓN
10. SATÉLITE

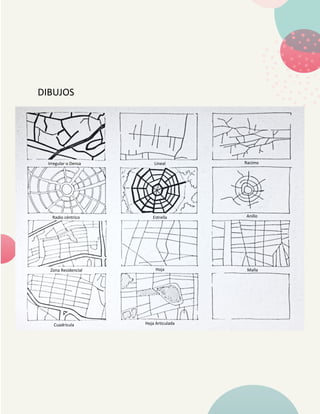

DIBUJOS
Irregular o Densa Lineal Racimo
Anillo
Estrella
Radio céntrico
Zona Residencial
Cuadrícula Hoja Articulada
Hoja Malla
