El documento describe las funciones de modelado 3D en AutoCAD. Explica que AutoCAD permite crear dibujos utilizando objetos sólidos, de superficie y de malla, los cuales proveen varias funciones que cuando se usan en conjunto proveen potentes herramientas de modelado 3D. Por ejemplo, es posible convertir un sólido primitivo a una malla para aprovechar funciones de plegado y alisado de mallas, y luego convertir un modelo de superficie para aprovechar asociatividad y modelado NURBS.

2. Definición

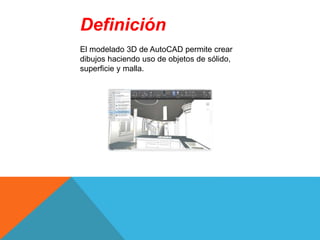

El modelado 3D de AutoCAD permite crear
dibujos haciendo uso de objetos de sólido,
superficie y malla.

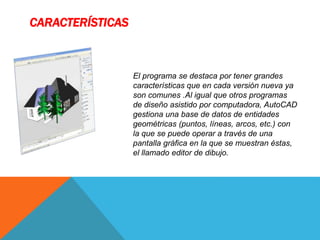

3. CARACTERÍSTICAS
El programa se destaca por tener grandes
características que en cada versión nueva ya
son comunes .Al igual que otros programas
de diseño asistido por computadora, AutoCAD
gestiona una base de datos de entidades
geométricas (puntos, líneas, arcos, etc.) con
la que se puede operar a través de una
pantalla gráfica en la que se muestran éstas,
el llamado editor de dibujo.

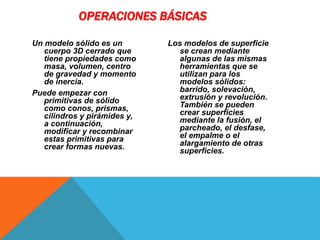

4. Un modelo sólido es un
cuerpo 3D cerrado que
tiene propiedades como
masa, volumen, centro
de gravedad y momento
de inercia.
Puede empezar con
primitivas de sólido
como conos, prismas,
cilindros y pirámides y,
a continuación,
modificar y recombinar
estas primitivas para
crear formas nuevas.
Los modelos de superficie
se crean mediante
algunas de las mismas
herramientas que se
utilizan para los
modelos sólidos:
barrido, solevación,
extrusión y revolución.
También se pueden
crear superficies
mediante la fusión, el
parcheado, el desfase,
el empalme o el
alargamiento de otras
superficies.
OPERACIONES BÁSICAS

5. Ejemplo
Práctico
Antes de iniciarnos en 3D, se explicará un
poco la ventaja principal del modelado en
3D en comparación al dibujo 2D
tradicional.
Recordemos que antes de la existencia de
programas 3D, el dibujo técnico era una
actividad exclusivamente de instrumentos
de dibujo (reglas, escuadras, lápices,
marcadores, etc.).

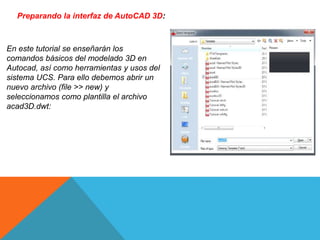

6. Preparando la interfaz de AutoCAD 3D:
En este tutorial se enseñarán los
comandos básicos del modelado 3D en
Autocad, así como herramientas y usos del
sistema UCS. Para ello debemos abrir un
nuevo archivo (file >> new) y
seleccionamos como plantilla el archivo
acad3D.dwt:

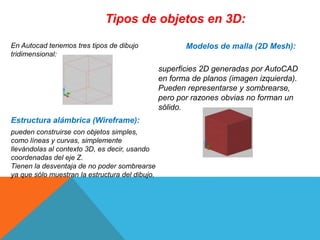

7. Tipos de objetos en 3D:
En Autocad tenemos tres tipos de dibujo
tridimensional:
Estructura alámbrica (Wireframe):
pueden construirse con objetos simples,
como líneas y curvas, simplemente
llevándolas al contexto 3D, es decir, usando
coordenadas del eje Z.
Tienen la desventaja de no poder sombrearse
ya que sólo muestran la estructura del dibujo.
Modelos de malla (2D Mesh):
superficies 2D generadas por AutoCAD
en forma de planos (imagen izquierda).
Pueden representarse y sombrearse,
pero por razones obvias no forman un
sólido.

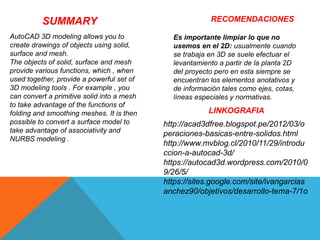

8. SUMMARY
AutoCAD 3D modeling allows you to
create drawings of objects using solid,
surface and mesh.
The objects of solid, surface and mesh
provide various functions, which , when
used together, provide a powerful set of
3D modeling tools . For example , you
can convert a primitive solid into a mesh
to take advantage of the functions of
folding and smoothing meshes. It is then
possible to convert a surface model to
take advantage of associativity and
NURBS modeling .
RECOMENDACIONES
Es importante limpiar lo que no
usemos en el 2D: usualmente cuando
se trabaja en 3D se suele efectuar el
levantamiento a partir de la planta 2D
del proyecto pero en esta siempre se
encuentran los elementos anotativos y
de información tales como ejes, cotas,
líneas especiales y normativas.
LINKOGRAFIA
http://acad3dfree.blogspot.pe/2012/03/o
peraciones-basicas-entre-solidos.html
http://www.mvblog.cl/2010/11/29/introdu
ccion-a-autocad-3d/
https://autocad3d.wordpress.com/2010/0
9/26/5/
https://sites.google.com/site/ivangarcias
anchez90/objetivos/desarrollo-tema-7/1o

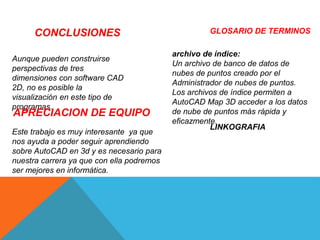

9. CONCLUSIONES
Aunque pueden construirse
perspectivas de tres
dimensiones con software CAD
2D, no es posible la
visualización en este tipo de
programas.
APRECIACION DE EQUIPO
Este trabajo es muy interesante ya que
nos ayuda a poder seguir aprendiendo
sobre AutoCAD en 3d y es necesario para
nuestra carrera ya que con ella podremos
ser mejores en informática.
