Este documento describe el diseño y elaboración de una celosía para un puente peatonal utilizando plástico termoestable. El proyecto busca reemplazar el puente actual de 20 metros de largo por 1 metro de ancho, beneficiando a 250 familias. La celosía tipo Howe se elaborará en plástico termoestable reforzado con fibra de vidrio, proporcionando resistencia similar al acero pero con menor peso. Esto permitirá una estructura más ligera y durable que mejore la seguridad y conectividad de la com

1. ELABORACIÓN DE CELOSÍA CON
PLÁSTICO TERMOESTABLE
William Garzón Gualteros
Milena Herrera Vigoya
Alejandra Sánchez Valero
Alejandro Tejeiro Roa
Facultad de Ingenierías

2. DEFINICIÓN DEL PROBLEMA
Remodelación de un puente que separa a una
pequeña población del área metropolitana.

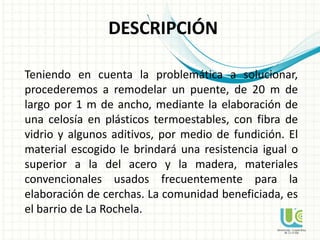

3. DESCRIPCIÓN
Teniendo en cuenta la problemática a solucionar,
procederemos a remodelar un puente, de 20 m de
largo por 1 m de ancho, mediante la elaboración de
una celosía en plásticos termoestables, con fibra de
vidrio y algunos aditivos, por medio de fundición. El
material escogido le brindará una resistencia igual o
superior a la del acero y la madera, materiales
convencionales usados frecuentemente para la
elaboración de cerchas. La comunidad beneficiada, es
el barrio de La Rochela.

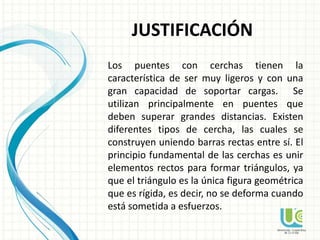

4. JUSTIFICACIÓN
Los puentes con cerchas tienen la
característica de ser muy ligeros y con una
gran capacidad de soportar cargas. Se
utilizan principalmente en puentes que
deben superar grandes distancias. Existen
diferentes tipos de cercha, las cuales se
construyen uniendo barras rectas entre sí. El
principio fundamental de las cerchas es unir
elementos rectos para formar triángulos, ya
que el triángulo es la única figura geométrica
que es rígida, es decir, no se deforma cuando
está sometida a esfuerzos.

5. Al realizar este proyecto las ventajas
obtenidas serán muchas, una de ellas es que
los elementos construidos en plástico
termoestable son durables y resistentes,
tienen una relación costo/beneficio enorme
ya que al ser una eco-construcción donde la
forma sustentable de construcción que antes
era un material contaminante ahora es una
alternativa para la construcción de este tipo
de elementos.

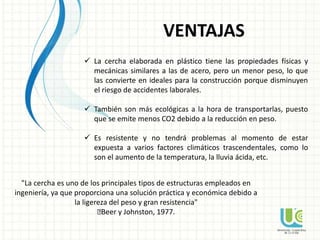

6. VENTAJAS
 La cercha elaborada en plástico tiene las propiedades físicas y
mecánicas similares a las de acero, pero un menor peso, lo que
las convierte en ideales para la construcción porque disminuyen
el riesgo de accidentes laborales.
 También son más ecológicas a la hora de transportarlas, puesto
que se emite menos CO2 debido a la reducción en peso.
 Es resistente y no tendrá problemas al momento de estar
expuesta a varios factores climáticos trascendentales, como lo
son el aumento de la temperatura, la lluvia ácida, etc.
"La cercha es uno de los principales tipos de estructuras empleados en
ingeniería, ya que proporciona una solución práctica y económica debido a
la ligereza del peso y gran resistencia"
ꟷBeer y Johnston, 1977.

7. OBJETIVOS
GENERAL
Encontrar un material que sea considerado no convencional en la
construcción y elaborar una cercha con el fin de solucionar el problema del
puente peatonal.
ESPECÍFICOS
Analizar detenidamente todas las opciones de materiales no convencionales
para elaborar una cercha.
Escoger el más conveniente en cuanto a resistencia y economía.
Promover la eco construcción mediante el uso de materiales reciclables.

8. Los componentes de un sistema completo
de almacén de datos.
METODOLOGÍA
METODOLOGÍA.
El plástico es un material que está presente en todos
lados en la actualidad, desde la industria alimenticia
hasta la industria automotriz. Dichas industrias hacen
uso frecuente y en grandes cantidades de dicho
material, el uso indiscriminado del plástico genera
más desperdicios y por lo tanto, más contaminación.
El diseño de nuestra cercha está basado en una
investigación de campo que fue realizado con
anterioridad y debidamente organizado de acuerdo a
las exigencias que la comunidad ofertaba, incluyendo
un estudio descriptivo del lugar al cual deseamos
contribuir con la construcción de la celosía.

9. • Este proyecto beneficia a 250 familias pertenecientes al sector de
la Rochela, ubicada en el kilómetro 4 vía Acacias, y al mismo
tiempo a una comunidad estudiantil que debe acceder al puente
diariamente. Basta aclarar que para hacer uso del mismo se debe
contribuir con un monto económico, sin dejar de lado que la
estructura no cuenta con una placa de concreto y además se
encuentra en un estado deplorable.
•
• Posterior a esto y basándonos en las técnicas de recolección de
datos, tales como la observación y sesión en grupo, y a diversas
variables cómo el clima, la temperatura, la gravedad y las cargas a
las que está expuesta; se decide realizar el prototipo en plástico
termoestable que no se ve afectado por las altas temperaturas,
para finalmente darle origen a un prototipo de cercha
denominada HOWE.

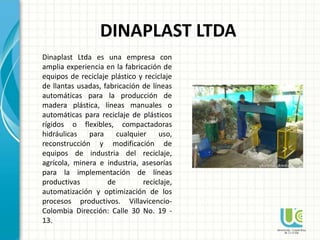

10. Dinaplast Ltda es una empresa con
amplia experiencia en la fabricación de
equipos de reciclaje plástico y reciclaje
de llantas usadas, fabricación de líneas
automáticas para la producción de
madera plástica, líneas manuales o
automáticas para reciclaje de plásticos
rígidos o flexibles, compactadoras
hidráulicas para cualquier uso,
reconstrucción y modificación de
equipos de industria del reciclaje,
agrícola, minera e industria, asesorías
para la implementación de líneas
productivas de reciclaje,
automatización y optimización de los
procesos productivos. Villavicencio-
Colombia Dirección: Calle 30 No. 19 -
13.
DINAPLAST LTDA

11. ESTADO DEL ARTE
La construcción ecológica se refiere a las estructuras
o procesos de construcción que son responsables con
el ambiente y ocupan recursos de manera eficiente
durante todo el tiempo de vida de una construcción.
Este tipo de construcción busca evitar y deshacerse
de la contaminación del medio ambiente.
En cuanto a la sustitución del acero mediante el
plástico, han sido contados los casos. Por un lado
tenemos la empresa española Polymec que se ha
encargado de la elaboración de varillas corrugadas
utilizando materiales compuestos (plástico reforzado
con fibra de vidrio) en sustitución del acero. Por otro
lado también tenemos a el químico Moshe Kol de la
Universidad de Tel Aviv en Israel quien está
desarrollando una variedad hiperrobusta de
polipropileno, uno de los plásticos más usados en el
mundo. Esta nueva variedad de polipropileno tendrá
el potencial de reemplazar al acero y a otros
materiales usados en productos comunes.

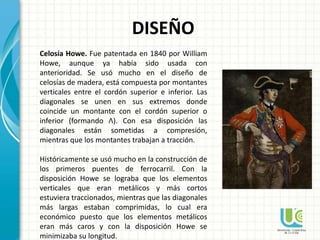

12. DISEÑO
Celosía Howe. Fue patentada en 1840 por William
Howe, aunque ya había sido usada con
anterioridad. Se usó mucho en el diseño de
celosías de madera, está compuesta por montantes
verticales entre el cordón superior e inferior. Las
diagonales se unen en sus extremos donde
coincide un montante con el cordón superior o
inferior (formando Λ). Con esa disposición las
diagonales están sometidas a compresión,
mientras que los montantes trabajan a tracción.
Históricamente se usó mucho en la construcción de
los primeros puentes de ferrocarril. Con la
disposición Howe se lograba que los elementos
verticales que eran metálicos y más cortos
estuviera traccionados, mientras que las diagonales
más largas estaban comprimidas, lo cual era
económico puesto que los elementos metálicos
eran más caros y con la disposición Howe se
minimizaba su longitud.

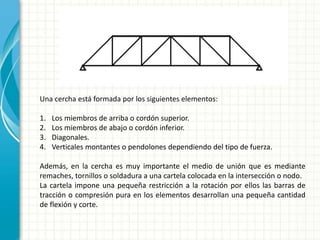

13. Una cercha está formada por los siguientes elementos:
1. Los miembros de arriba o cordón superior.
2. Los miembros de abajo o cordón inferior.
3. Diagonales.
4. Verticales montantes o pendolones dependiendo del tipo de fuerza.
Además, en la cercha es muy importante el medio de unión que es mediante
remaches, tornillos o soldadura a una cartela colocada en la intersección o nodo.
La cartela impone una pequeña restricción a la rotación por ellos las barras de
tracción o compresión pura en los elementos desarrollan una pequeña cantidad
de flexión y corte.

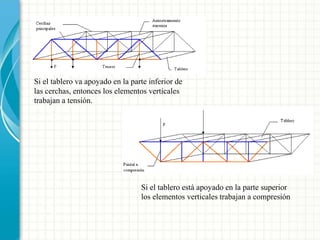

14. Si el tablero va apoyado en la parte inferior de
las cerchas, entonces los elementos verticales
trabajan a tensión.
Si el tablero está apoyado en la parte superior
los elementos verticales trabajan a compresión

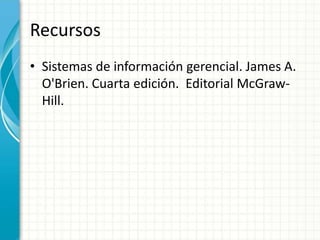

16. Recursos
• Sistemas de información gerencial. James A.
O'Brien. Cuarta edición. Editorial McGraw-
Hill.
