Este documento presenta 6 diagramas de flujo para resolver problemas matemáticos comunes. Los diagramas calculan el perímetro y área de cuadrados, hallan uno de los lados de un rectángulo, calculan el área y perímetro de un círculo, calculan el área de un pentágono regular, y convierten medidas entre centímetros, metros y kilómetros. Cada diagrama incluye las variables, pasos y salidas requeridos para resolver el problema correspondiente.

1. Jeffer Alexander Soler Paez
Grado: 10-3
Institución Educativa Técnico Comercial
Jenesano
2010
Diagramas de Flujo

2. 1) Perímetro de un cuadrado
2) Área de un cuadrado
3) Hallar uno de los lados de un rectangulo;conociendo el
área y uno de sus lados
4) Área y perímetro de un circulo.
5) Área de un Pentágono Regular.
6) Convertir una medida que se da en centímetros a
metros y a kilómetros.
Realizar los siguientes D.F

3. 1) Perímetro de un cuadrado.
L
Per
Per=L*4
Fin CONTENIDOSEUDOC.. Prueb.Escrit

4. L Per
15 60
60
L Per
7 28
28
L Per
29 116
116
PERIMETRO_CUADRADO
CONTENIDOD.F

5. PROGRAMA: PERIMETRO_CUADRADO
CONSTANTES:
VARIABLES: L ENTERO
Per ENTERO
INICIO
LEA: L
HAGA: Per=L*4
IMPRIMA: Per
FIN
CONTENIDOD.F Prueb.Escrit

6. 2).Área de un cuadrado.
L
AR
AR=L*L
Fin CONTENIDOPrueb.Escrit

7. L AR
12 144
144
L AR
9 81
81
L AR
8 64
64
D.F CONTENIDO

8. PROGRAMA: ÁREA_CUADRADO
CONSTANTES:
VARIABLES: L ENTERO
AR ENTERO
INICIO
LEA: L
HAGA: AR=L*L
IMPRIMA: AR
FIN
CONTENIDOD.F Prueb.Escrit

9. 3) Hallar uno de los lados de un rectangulo;conociendo el
área y uno de sus lados.
Ar,L
L2
L2=Ar/L
Fin
CONTENIDOPrueb.Escrit

10. Ar L1 L2
237 14 17
17
Ar L1 L2
672 54 12,4
12,4
Ar L1 L2
30 3 10
10
1 de los lados de un Rectángulo
D.F CONTENIDO

11. PROGRAMA: UNO_de _los_lados_de_un_Rectángulo.
CONSTANTES:
VARIABLES: L1,L2,AR.
INICIO
LEA: AR,L
HAGA: L2=AR/L
IMPRIMA: L2
FIN
CONTENIDOD.F Prueb.Escrit

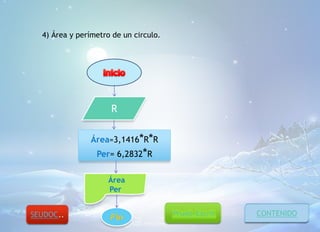

12. 4) Área y perímetro de un circulo.
R
Área
Per
Área=3,1416*R*R
Per= 6,2832*R
Fin CONTENIDOPrueb.Escrit

13. R Ar Per
18 113 113
113 113
R Ar Per
6 113.1 37,7
113,1 37.7
R Ar Per
57 10207 358
10207 358
Área y perímetro de un circulo.
D.F CONTENIDO

14. PROGRAMA: Área_Perímetro_de_un_circulo
CONSTANTES: 3,1416
VARIABLES: R,Área,Per.
INICIO
LEA: R
HAGA: Área=3,1416*R*R
Per= 6,2832*R
IMPRIMA: Área
Per
FIN
Área y perímetro de un circulo.
CONTENIDOD.F Prueb.Escrit

15. 5) Área de un Pentágono Regular.
L,B,A
Área
Cuad=L*L
REC=B*A / 2
Área=Cuad + REC
Fin CONTENIDOPrueb.Escrit

16. L B A Cuad REC ÁREA
12 21 7 144 73,5 217,5
217,5
L B A Cuad REC ÁREA
7 11 8 49 44 93
93
L B A Cuad REC ÁREA
5 2 9 25 9 34
34
Área de un Pentágono Regular.
D.F CONTENIDO

17. CONSTANTES: 2
VARIABLES: L,B,A
INICIO
LEA: L,B,A.
HAGA: Cuad=L*L
REC=B*A / 2
Área=Cuad + REC
IMPRIMA: Área
FIN
SEUDOCÓDIGO Área de un Pentágono Regular.
PROGRAMA: Área_de_un_Pentágono _Regular.
CONTENIDOD.F Prueb.Escrit

18. 6) Convertir una medida que se da en centímetros a
metros y a kilómetros.
Cm
Conv-KMT
Conv-MT
Conv-MT=Cm/100
Conv-KMT= Cm/1000000
Fin CONTENIDOPrueb.Escrit

19. Cm Conv-MT Conv-KMT
158 1,58 0,000158
1,58 0,000158
Cm Conv-MT Conv-KMT
1245 12,45 0,001245
12,45 0,001245
Cm Conv-MT Conv-KMT
35 0,35 0,000035
0.35 0.000035
Conversión de una Medida.
D.F CONTENIDO

20. PROGRAMA: CONVERSIÓN_DE_UNA_MEDIDA
CONSTANTES:
VARIABLES: Cm
INICIO
LEA: Cm
HAGA: Conv-MT=Cm/100
Conv-KMT= Cm/1000000
IMPRIMA: Conv-MT
Conv-KMT
FIN
CONVERSIÓN DE UNA MEDIDA.
CONTENIDOD.F Prueb.Escrit
