Los protectores dentino pulpare son utilizados para proteger las paredes de la dentina cuando las cavidades son profundas o hay exposición pulpar. Pueden ser hidróxido de calcio puro o bases intermedias como óxido de zinc-eugenol, fosfato de zinc o ionómero de vidrio. El óxido de zinc-eugenol es un material de obturación temporal con propiedades sedantes, mientras que el fosfato de zinc y el ionómero de vidrio se usan como bases intermedias o cementos debido a su biocompatibilidad

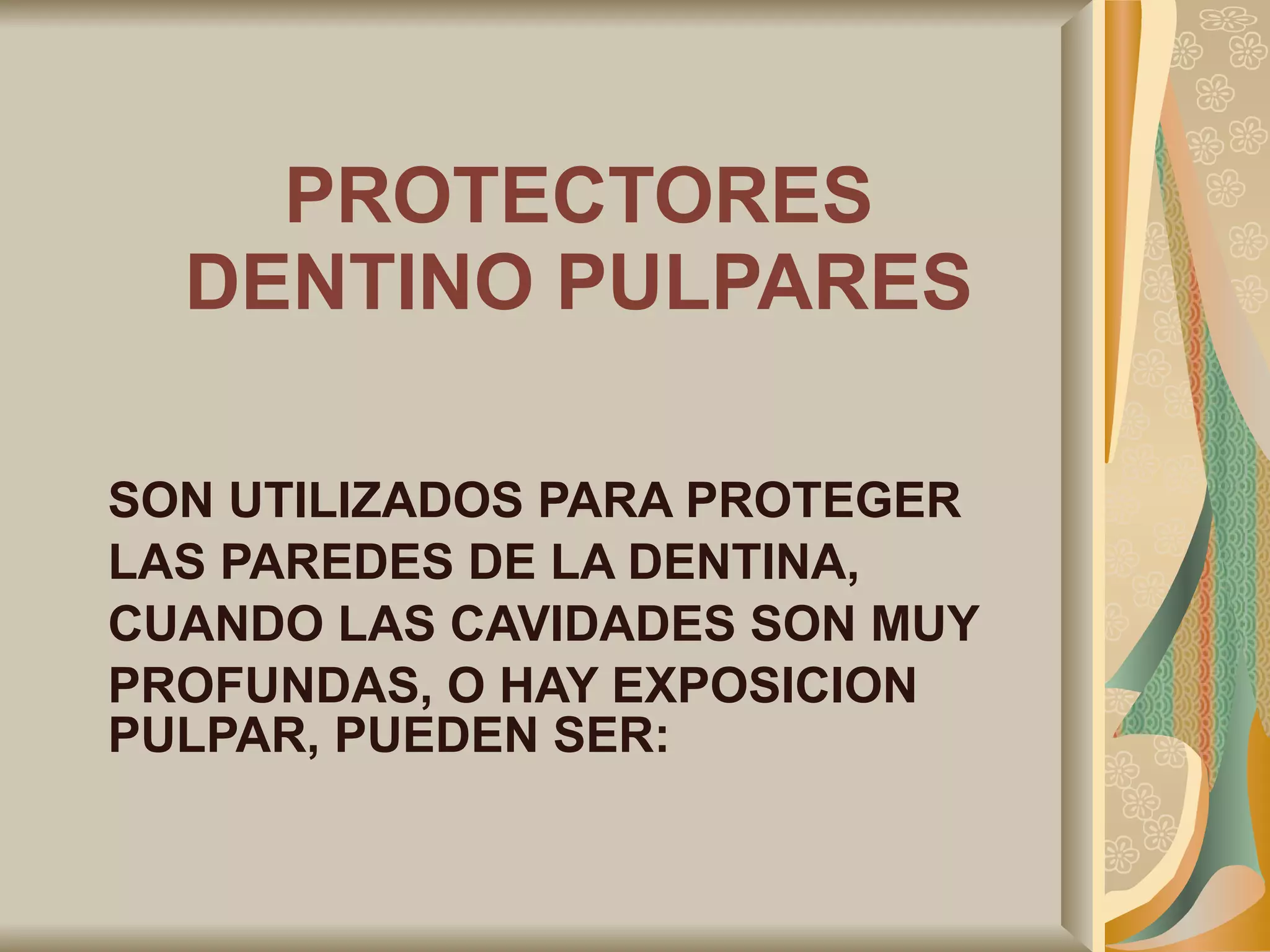

1. PROTECTORES DENTINO PULPARES SON UTILIZADOS PARA PROTEGER LAS PAREDES DE LA DENTINA, CUANDO LAS CAVIDADES SON MUY PROFUNDAS, O HAY EXPOSICION PULPAR, PUEDEN SER:

2. HIDROXIDO DE CALCIO HIDROXIDO DE CALCIO PURO, EL CUAL ES MEZCLADO CON AGUA DESTILADA DYCAL, PRESENTACION 2 TUBOS QUE AL SER MEZCLADOS SE ENDURECEN EN CORTO TIEMPO SU COMPOSICION ES Ca(OH) 2 , OXIDO DE ZINC, SULFATO DE BARIO, SULFANOMIDAS, EXTRACTOS DE ZINC, ETC

3. BASES INTERMEDIAS Cementos Material de fondo de cavidad Protege la pared dentinal de la cavidad Aislante térmico y mecánico Barrera ante los agentes irritantes

4. BASES INTERMEDIAS Óxido de zinc – eugenol Fosfato de Zinc Ionómero de vidrio

5. CEMENTO OXIDO DE ZINC – EUGENOL Material de obturación temporal Acción sedante del complejo dentino-pulpar Composición Líquido eugenol Aceite de oliva Polvo: óxido de zinc Resina Plastificantes Acetato de zinc (reactor)

6. eugenol Óxido de zinc Eugenolato de zinc cristalización Reacción química

7. Manipulación Instrumental: Loseta de vidrio Espátula de cemento FP3 Consistencia: obturación temporal, base cavitaria: masilla densa Obturación de conductos: suave y cremosa

8. Propiedades Material de obturación temporal en dientes posteriores : Sedante y buen selle El eugenol inhibe la reacción de polimerización de las resinas y produce pigmentación

10. CEMENTOS FOSFATO DE ZINC Usos Base intermedia Cementación (coronas, prótesis fijas, núcleos, bandas metálicas) El termino oxi-fosfato es incorrecto ya que esta reacción química no ocurre

11. Composición Polvo Óxido de zinc calcinado Óxido de magnesio (10%) Óxido de bismuto y silicio Pigmento (óxidos metálicos) Líquido Ácido ortofosfórico en solución acuosaa Amortiguadores de PH : óxido de Mg, Zn, hidróxido de Al

12. Reacción química exotérmica: aumento en la velocidad de reacción Técnica de mezcla Instrumental Loseta de vidrio: fría, gruesa, seca, extensa, limpia, pesada, lisa La mezcla debe realizarse sobre toda la superficie de la loseta

13. Preparación del cemento Se dispensa en una loseta una cantidad de polvo determinada y 4 ó 5 gotas de líquido El polvo se divide en 6 porciones y se adiciona cada sexto al líquido y se espatula por 10 segundos

14. Consistencia Base intermedia Plástica de masilla Cementación Cremosa y formar hilos

15. Clasificación Tipo I Para cementación Polvo de grano fino Tipo II Para bases intermedias

16. Acidez Mezcla fresca: Ph ácido 3 minutos iniciada la mezcla: PH 4 (Si se incorpora el máximo de polvo) 1 hora: PH 6 48 horas, se neutraliza

18. IONOMERO DE VIDRIO Composición Polvo Vidrio de aluminio – silicato Fluoruros Líquido Ácido poliacrílico Ácido itacónico Ácido tartárico agua

19. PROPIEDADES Biocompatibilidad Adhesión a los tejidos dentarios Anticariogénico Insolubilidad relativa Restauración estética (tipo II) Espesor adecuado del cementante (tipo I) Buena resistencia compresiva Radio opaco

20. PREPARACIÓN DE LA MEZCLA En hoja de block de mezcla la cantidad medida de polvo y líquido (cucharillas dispensadoras para el polvo y frasco gotero para el líquido)

21. Clasificación ionómeros de vidrio TIPO I CEMENTACIÓN TIPO II MATERIAL RESTAURADOR ESTÉTICO TIPO III COMO SELLANTES (EN INVESTIGACIÓN) TIPO IV LINING BASES Y FONDOS CAVITARIOS CERMENTS RECONSTRUCTOR Y RESTAURADOR EN ODONTOPEDIATRÍA CON REFUERZO METÁLICO

22. PROPIEDADES TIPO I TIPO II TIEMPO DE MEZCLA 15’’ 20’’ TIEMPO DE TRABAJO 3’ 11’ TIEMPO DE GELACIÓN 5’ 2’
