Los cementos dentales tienen diversas aplicaciones clínicas, incluyendo cementación permanente y temporal, así como funciones de aislamiento y obturación. Entre los principales tipos de cementos se encuentran los de hidróxido de calcio, óxido de zinc-eugenol, fosfato de zinc, silicatos y polímeros, cada uno con propiedades y funciones específicas. Su elección depende de la aplicación clínica y las características requeridas para una efectiva adhesión y protección dental.

1. Fac. de Odontología
Materiales Dentales
Bases y materiales de cementación
Alumno: Lenin Omar Fajardo Herrera
Grado y Grupo: 4°D 1

2. DEFINICIONDEFINICION
Los cementos son un grupo de múltiples aplicaciones
clínicas en odontología.
La función cementante, la de unir o adherir dos
superficies es de un grupo especial y limitado de estos
materiales.
Otros cementos no son aptos para esta función: se
utilizan como bases protectoras, otros como
obturación temporal y los hay restauradores
definitivos.
2

3. SEGÚN SU USOSEGÚN SU USO
Cementacion permanente
Cementacion temporal
Aislante térmico: base intermedia
Aislante mecánico y eléctrico: base intermedia
Obturación temporal o semi -permanente
Protector pulpar
Material de obturación en endodoncia
Cemento: aposito quirúrgico en periodoncia
Restauración cervical
Restauración estética
Complementador dentinal
Reconstructor coronal
3

4. 4

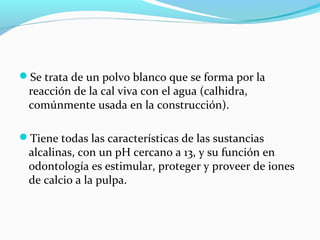

5. Se trata de un polvo blanco que se forma por la
reacción de la cal viva con el agua (calhidra,
comúnmente usada en la construcción).
Tiene todas las características de las sustancias
alcalinas, con un pH cercano a 13, y su función en
odontología es estimular, proteger y proveer de iones
de calcio a la pulpa.

6. Se considera el hidroxido de calcio como el mejor
protector pulpar, razon por el cual se utiliza en
recubrimientos directos o indirectos.
Su principal acción es producir un estimulo
pulpar que induce a la calcificación y a la
producción de dentinas reparativas.
6

7. COMPOCICION
 Esta compuesto básicamente de hidróxido de calcio
[Ca (OH)2 ]
Químicamente puro más agua bidestilada, para
formar una pasta, o más carboximetil celulosa, para
formar un hidrogel.
Las composiciones que endurecen por quelación se
presentan en dos tubos colapsables, base que contiene
salicilatos y catalizador que tiene el hidróxido de
calcio.

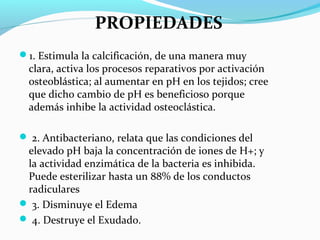

8. 1. Estimula la calcificación, de una manera muy
clara, activa los procesos reparativos por activación
osteoblástica; al aumentar en pH en los tejidos; cree
que dicho cambio de pH es beneficioso porque
además inhibe la actividad osteoclástica.
 2. Antibacteriano, relata que las condiciones del
elevado pH baja la concentración de iones de H+; y
la actividad enzimática de la bacteria es inhibida.
Puede esterilizar hasta un 88% de los conductos
radiculares
 3. Disminuye el Edema
 4. Destruye el Exudado.
PROPIEDADES

9. 5. Genera una barrera mecánica de cicatrización
apical.•
6. Sella el sistema de conductos•
7. Equilibrada Toxicidad al ser mesclado con solución
fisiológica o anestesia.•
8. Disminución de la Sensibilidad (por su efecto sobre
la fibra nerviosa).

10. FUNCIONES Ca(OH)2
Estimula formación de dentina terciaria o reparativa•
Grosor inferior a 0,5mm•
Solo si se sospecha que se está a menos de 0.5 mm del
tejido pulpar•
Se hidroliza con fluidos dentinales Se daña con ácido
fosfórico de adhesivos y no tiene resistencia
compresiva

11. VENTAJAS
Bactericida
Fácil manipulación
Económico
Vida útil de almacenaje y tiene 2 presentaciones
11

12. DESVENTAJAS
Corto tiempo de
manipulación
No resiste a la
compresión
No tiene adhesión a
tejido dentario
Resistencia compresiva
Resistencia tensional
Dureza superficial
12

13. 13

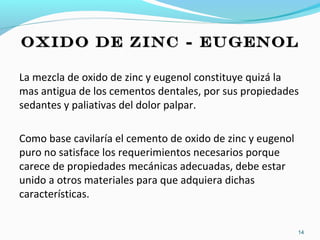

14. OXIDO DE ZINC - EUGENOLOXIDO DE ZINC - EUGENOL
La mezcla de oxido de zinc y eugenol constituye quizá la
mas antigua de los cementos dentales, por sus propiedades
sedantes y paliativas del dolor palpar.
Como base cavilaría el cemento de oxido de zinc y eugenol
puro no satisface los requerimientos necesarios porque
carece de propiedades mecánicas adecuadas, debe estar
unido a otros materiales para que adquiera dichas
características.
14

15. OXIDO DE ZINC - EUGENOLOXIDO DE ZINC - EUGENOL
COMPOSICION:
Se compone de oxido de Zn
adicionado de pequeñas
cantidades de resina, que
reducen la fragilidad del
cemento y acetato de Zinc
como reactor de mayor
resistencia. El liquido es el
eugenol adicionado de aceites
de olivas.
15

16. COMPOSICION:
Liquido
 PO4H3 38.2%
 PO4H3 16.2%
 Al 2.5%
 Zn 7.1%
 H2O 36.0%
Polvo
 ZnO 90.2%
 MgO 8.2%
 SiO2 1.4%
16

17. 17

18. REACCION
QUIMICA
Reacción de cristalización.
El polvo oxido de cinc en forma pura, es
mezclado con un liquido eugenol también en
forma pura .
Al mezclar ambos componentes y con una
mínima presencia de humedad, se produce la
reacción de formación de una sal y el
endurecimiento de la pasta por mecanismo
descrito para los cementos en general ; Esta
reacción es lenta
18

19. MANIPULACION
Masilla densa
El cemento una vez cristalizado
posee un PH de 6.6 a 8, en tanto
no es irritante desde este punto de
vista.
19

20. PROPIEDADES Y USOS
Su acción sedativa y su buen sellado lo indican como
material para obturación temporal en posteriores.
En dientes anteriores
NO
La presencia de eugenol inhibe la polimerización de las resinas
estéticas.
Por la avidez de agua, se observa decoloración del tejido
dentario al deshidratarlo.
20

21. Indicaciones
Como base intermedia en cavidades simples para
amalgama.
Como obturante temporal de cavidades que serán
restauradas con amalgama.
Como sedante pulpar.
Como protector pulpar en cavidades profundas de dientes
posteriores.
Como cemento de fijación temporal
21

22. 22

23. DE FOSFATO DE ZINCDE FOSFATO DE ZINC
Gran utilidad en la cementación de restauraciones tales
como:
 incrustaciones
Coronas
Prótesis fijas
núcleos
23

24. COMPOSICION
El componente del polvo es ZnO
calcinado y pulverizado finamente.
El oxido de Mg puede entrar en la
composición hasta un máximo de
10%. Óxidos de bismuto y silicio
junto con fluoruros se incorporan
en varias formulas.
El liquido es el acido orto –
fosfórico en solución acuosa 33 + -
5% de agua, con amortiguadores
de PH: óxidos de Mg, Zn, hidróxido
de aluminio.
24

25. REACCION QUIMICA
La reacción es de naturaleza química y con
desprendimiento de calor (exotérmica).
La primera etapa de la reacción se forma un fosfato
acido de Zn y luego el producto final se conforma por
una matriz de sostén integrada por fosfatos de Zinc
terciario Zn3
(PO4)2. 4H2O y núcleos de ZnO que no reaccionan:
reacción peritectica.
25

26. TECNICA DE MEZCLA
Características requeridas para la tableta de mezcla.
Fría – seca – gruesa – extensa – limpia – pesada – lisa.
La placa de vidrio gruesa y enfriada permitirá la
disipación del calor producido durante la reacción.
26

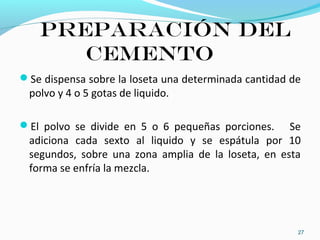

27. Preparación del
cemento
Se dispensa sobre la loseta una determinada cantidad de
polvo y 4 o 5 gotas de liquido.
El polvo se divide en 5 o 6 pequeñas porciones. Se
adiciona cada sexto al liquido y se espátula por 10
segundos, sobre una zona amplia de la loseta, en esta
forma se enfría la mezcla.
27

28. CONSISTENCIA
PARA
CEMENTACIO
N

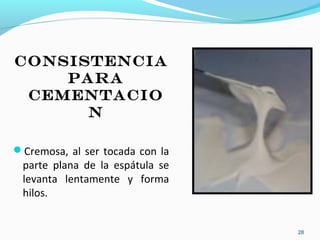

Cremosa, al ser tocada con la
parte plana de la espátula se
levanta lentamente y forma
hilos.
28

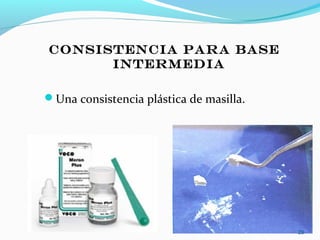

29. CONSISTENCIA PARA BASE
INTERMEDIA
Una consistencia plástica de masilla.
29

30. CLASIFICACION DELCLASIFICACION DEL
CEMENTOCEMENTO
Primario
TIPO I se usa para cementación final
Base intermedia
Cementar restauraciones hechas fuera de la boca y
bandas en ortodoncia
Secundario
Base aislante como obturador provisional
Para obturación temporal
Restauraciones intermedias, base de aislamiento térmico
30

31. ACIDEZ
La mezcla fresca posee un PH acido. 3 minutos después
de iniciada la mezcla dicho PH es de 4, siempre y cuando
se haya incorporado el máximo de polvo posible para
lograr la consistencia deseada. Al cabo de una hora el PH
asciende a 6, y se neutraliza al termino de 48 horas.
31

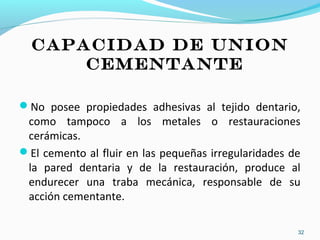

32. CAPACIDAD DE UNION
CEMENTANTE
No posee propiedades adhesivas al tejido dentario,
como tampoco a los metales o restauraciones
cerámicas.
El cemento al fluir en las pequeñas irregularidades de
la pared dentaria y de la restauración, produce al
endurecer una traba mecánica, responsable de su
acción cementante.
32

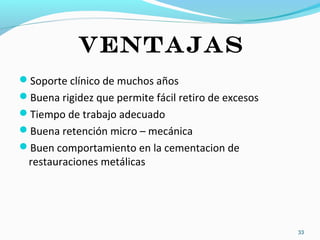

33. VENTAJAS
Soporte clínico de muchos años
Buena rigidez que permite fácil retiro de excesos
Tiempo de trabajo adecuado
Buena retención micro – mecánica
Buen comportamiento en la cementacion de
restauraciones metálicas
33

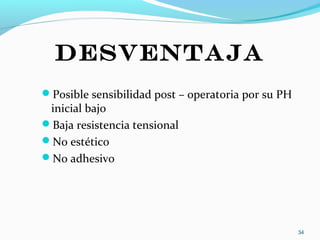

34. DESVENTAJA
Posible sensibilidad post – operatoria por su PH
inicial bajo
Baja resistencia tensional
No estético
No adhesivo
34

35. 35

36. CEMENTOS DECEMENTOS DE
SILICATOSILICATO
Fue uno de los primeros
cementos translucidos;
sus especiales
características dieron pie
a la evolución de nuevas
formulaciones.
36

37. CEMENTOS DECEMENTOS DE
SILICATOSILICATO
Fue uno de los primeros
cementos translucidos;
sus especiales
características dieron pie
a la evolución de nuevas
formulaciones.
37

38. COMPOSICION
El polvo esta compuesto por SiO2, Al2O3 y
fundentes de fluoruros de (Ca – Na - Al). El polvo
resultante es un vidrio de alumunio-silicato
tetraedrico. (SiO4 AlO4).
El liquido es una solucion acuosa de acido o-
fosforico, con un contenido de agua ligeramente
mayor de la de los cementos de fosfato de Zn.
38

39. REACCION QUIMICA
El ph de los cementos silicato es de 3.0 al cabo de los 10
minutos y se mantiene acido por varias horas, y aùn
dias, lo cual lo hace altamente irritante para el complejo
dentino pulpar.
Es de alta solubilidad y fragilidad
Tiene un efecto antiocariogenico debido a la presencia
de alto contenido de fluoruros liberados por la
solubilidad del cemento
39

40. 40

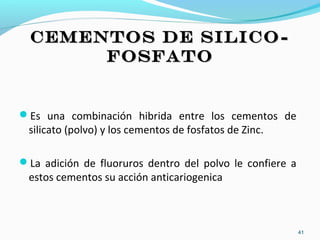

41. CEMENTOS DE SILICO-CEMENTOS DE SILICO-
FOSFATOFOSFATO
Es una combinación hibrida entre los cementos de
silicato (polvo) y los cementos de fosfatos de Zinc.
La adición de fluoruros dentro del polvo le confiere a
estos cementos su acción anticariogenica
41

42. Es una composición hibrida entre los cementos de
silicato y los cementos de fosfato de zinc
COMPOCISION:
(Polvo)
 Oxido de zinc
 Oxido de Magnesio
 + Endurecedores
(Liquido)
 Acido poliacrilico
 Acido Itaconico
42

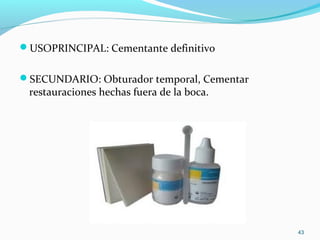

43. USOPRINCIPAL: Cementante definitivo
SECUNDARIO: Obturador temporal, Cementar
restauraciones hechas fuera de la boca.
43

44. VENTAJAS:
Alta resistencia a la compresión
Fácil manipulación
Vida útil larga
Insolubles a fluidos bucales
Económico
DESVENTAJAS:
Irritante pulpar
Tiempo corto de trabajo
44

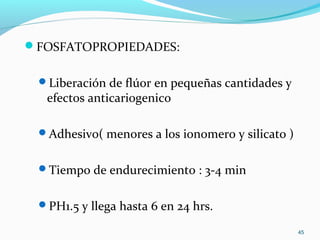

45. FOSFATOPROPIEDADES:
Liberación de flúor en pequeñas cantidades y
efectos anticariogenico
Adhesivo( menores a los ionomero y silicato )
Tiempo de endurecimiento : 3-4 min
PH1.5 y llega hasta 6 en 24 hrs.
45

46. 46

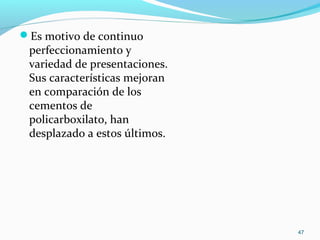

47. Es motivo de continuo
perfeccionamiento y
variedad de presentaciones.
Sus características mejoran
en comparación de los
cementos de
policarboxilato, han
desplazado a estos últimos.
47

48. CLASIFICACIONES
Tipo 1 : ionomeros de
vidrio cementantes.
Tipo 2 :ionomeros de
vidrio (material
restaurador estético
Tipo 3 : ionomeros de
vidrio como séllate
48

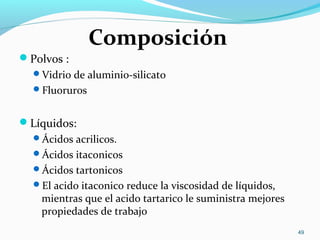

49. Composición
Polvos :
Vidrio de aluminio-silicato
Fluoruros
Líquidos:
Ácidos acrilicos.
Ácidos itaconicos
Ácidos tartonicos
El acido itaconico reduce la viscosidad de líquidos,
mientras que el acido tartarico le suministra mejores
propiedades de trabajo
49

50. Ventajas y Desventajas
Resistencia a la compresión
Insoluble a los fluidos
Vida útil larga
Caro
Difícil de retirar excesos
Irritante pulpar
50

51. 51

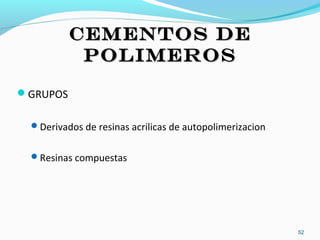

52. CEMENTOS DECEMENTOS DE
POLIMEROSPOLIMEROS
GRUPOS
Derivados de resinas acrilicas de autopolimerizacion
Resinas compuestas
52

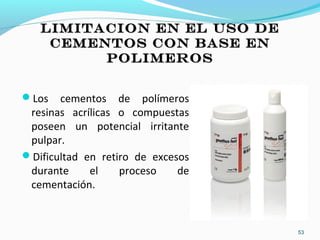

53. LIMITACION EN EL USO DELIMITACION EN EL USO DE
CEMENTOS CON BASE ENCEMENTOS CON BASE EN
POLIMEROSPOLIMEROS
Los cementos de polímeros
resinas acrílicas o compuestas
poseen un potencial irritante
pulpar.
Dificultad en retiro de excesos
durante el proceso de
cementación.
53

54. PANAVIA 21. Kuraray
C.& Bridge METABOND.
Parkell
MULTILINK. Ivoclar-
Vivadent
PARAPOST cement.
COLTENE Whaladent
PRODUCTOS COMERCIALES DE
CEMENTOS POLIMERICOS DE
RESINAS COMPUESTAS
54

55. CEMENTOS DE RESINASCEMENTOS DE RESINAS
COMPUESTAS DECOMPUESTAS DE
FOTOCURADO Y DUALFOTOCURADO Y DUAL
Se han sintetizado formulas
de resinas compuestas de foto
activación con características
especiales de colores. Opacos,
neutros. Con espesor de capa
delgada, indicados como
material cementante de
restauraciones estéticas tanto
cerámicas como poliméricas.
55

56. NEXUS 2. Fabricante sds-KERR
RELY X Venner cement. 3M.ESPE
CALIBRA. Dentsply-Caulk
MULTILINNK. Ivoclar-vivades
PARAPOST cement.Coltene-Whaledent
56

57. VENTAJAS DE CEMENTOS
DE RESINAS COMPUESTAS
Alta resistencia
Insolubilidad
Traslucidez
Colore diferentes
Viscosidad variable
Potencial adesivo
Reaccion quimica
Foto o dual
Espeso de pelicula delgado
57

58. DESVENTAJAS DE
CEMENTOS Y RESINAS
COMPUESTAS
Potencial irritante
Dificultad en el retiro de excesos
Sensibilidad a la luz ambiental
Sencibilidad a la humendad
Formacion de la capa inhibida en espesor muy delgado
58

59. CEMENTOS DECEMENTOS DE
POLICARBOXILATO DE ZNPOLICARBOXILATO DE ZN
Es el primer cemento con
verdadero potencial adhesivo
al tejido dentario, altamente
biocompatible y de efecto
anticariogenico
59

60. COMPOSICION
Polvo: compuesto de oxido de zn, pequeñas
cantidades de MgO.
Liquido: solucion acuosa de acido poliacrilico y
copolimeros del 30 a 40%
60

61. Al mezclar polvo y liquido se experimenta una reacción de
quelacion con Zn, con estructura nucleada aglutinada por
una matriz de poliacrilato de Zn
REACCION
61

62. PREPARACION DE
LA MEZCLA
Se realiza rápidamente sobre una tabla de papel
impermeable por 30” mezcla. Esta debe aparecer
cremosa y brillante , si la mezcla preparada pierde brillo y
tiende a formar filamentos debe ser descartada.
62

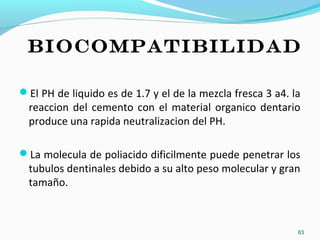

63. El PH de liquido es de 1.7 y el de la mezcla fresca 3 a4. la
reaccion del cemento con el material organico dentario
produce una rapida neutralizacion del PH.
La molecula de poliacido dificilmente puede penetrar los
tubulos dentinales debido a su alto peso molecular y gran
tamaño.
BIOCOMPATIBILIDAD
63

64. Usos
presta su utilidad como
material cementante en
restauraciones tipo
incrustación.
64

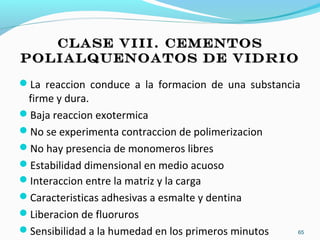

65. CLASE VIII. CEMENTOSCLASE VIII. CEMENTOS
POLIALQUENOATOS DE VIDRIOPOLIALQUENOATOS DE VIDRIO
La reaccion conduce a la formacion de una substancia
firme y dura.
Baja reaccion exotermica
No se experimenta contraccion de polimerizacion
No hay presencia de monomeros libres
Estabilidad dimensional en medio acuoso
Interaccion entre la matriz y la carga
Caracteristicas adhesivas a esmalte y dentina
Liberacion de fluoruros
Sensibilidad a la humedad en los primeros minutos 65

66. El liquido
es una solucion electrolitica de copolimeros con
radicales carboxilo denominado acido polialque-noico
El polvo
es una composicion quimica de vidrio especial de
fluoro-aluminio-silicato de tipo opalescente gracias al
floruro de Ca.
66

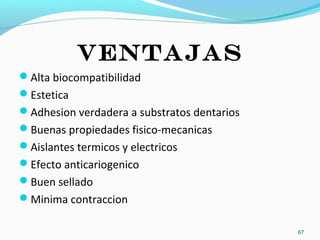

67. ventajas
Alta biocompatibilidad
Estetica
Adhesion verdadera a substratos dentarios
Buenas propiedades fisico-mecanicas
Aislantes termicos y electricos
Efecto anticariogenico
Buen sellado
Minima contraccion
67

68. CLASIFICACION DE DE
POLIALQUENOATOS DE VIDRIO
68

69. TIPO I
69

70. 70

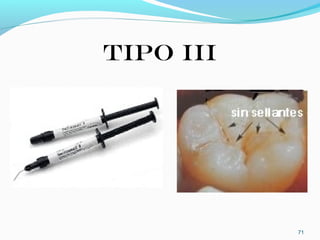

71. TIPO III
71

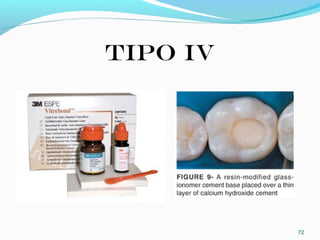

72. TIPO IV
72

73. TIPO V
73

74. 74
