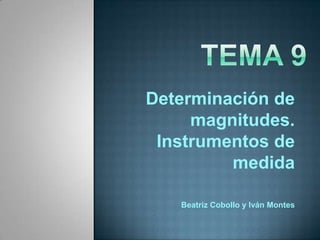

1. Determinación de
magnitudes.
Instrumentos de
medida
Beatriz Cobollo y Iván Montes

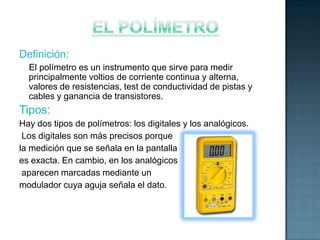

2. Definición:
El polímetro es un instrumento que sirve para medir
principalmente voltios de corriente continua y alterna,
valores de resistencias, test de conductividad de pistas y
cables y ganancia de transistores.
Tipos:
Hay dos tipos de polímetros: los digitales y los analógicos.
Los digitales son más precisos porque
la medición que se señala en la pantalla
es exacta. En cambio, en los analógicos
aparecen marcadas mediante un
modulador cuya aguja señala el dato.

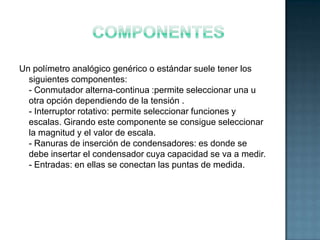

3. Un polímetro analógico genérico o estándar suele tener los
siguientes componentes:
- Conmutador alterna-continua :permite seleccionar una u
otra opción dependiendo de la tensión .
- Interruptor rotativo: permite seleccionar funciones y
escalas. Girando este componente se consigue seleccionar
la magnitud y el valor de escala.
- Ranuras de inserción de condensadores: es donde se
debe insertar el condensador cuya capacidad se va a medir.
- Entradas: en ellas se conectan las puntas de medida.

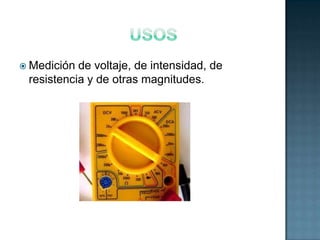

4.  Medición de voltaje, de intensidad, de
resistencia y de otras magnitudes.

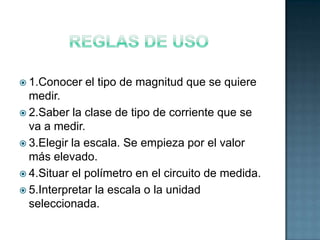

5.  1.Conocer el tipo de magnitud que se quiere
medir.
 2.Saber la clase de tipo de corriente que se
va a medir.
 3.Elegir la escala. Se empieza por el valor
más elevado.
 4.Situar el polímetro en el circuito de medida.
 5.Interpretar la escala o la unidad
seleccionada.

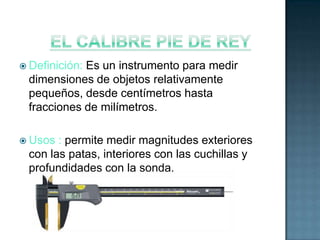

6.  Definición:
Es un instrumento para medir
dimensiones de objetos relativamente
pequeños, desde centímetros hasta
fracciones de milímetros.
 Usos : permite medir magnitudes exteriores
con las patas, interiores con las cuchillas y
profundidades con la sonda.

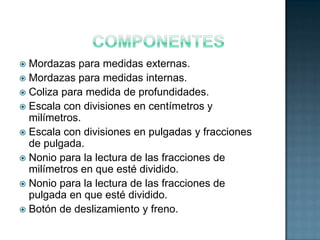

7.  Mordazas para medidas externas.
 Mordazas para medidas internas.
 Coliza para medida de profundidades.
 Escala con divisiones en centímetros y
milímetros.
 Escala con divisiones en pulgadas y fracciones
de pulgada.
 Nonio para la lectura de las fracciones de
milímetros en que esté dividido.
 Nonio para la lectura de las fracciones de
pulgada en que esté dividido.
 Botón de deslizamiento y freno.

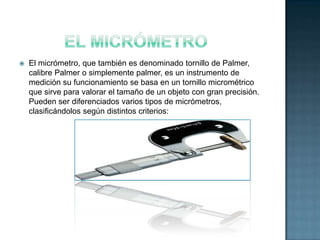

8.  El micrómetro, que también es denominado tornillo de Palmer,
calibre Palmer o simplemente palmer, es un instrumento de
medición su funcionamiento se basa en un tornillo micrométrico
que sirve para valorar el tamaño de un objeto con gran precisión.
Pueden ser diferenciados varios tipos de micrómetros,
clasificándolos según distintos criterios:

9. -Según la tecnología de fabricación:
 Mecánicos: Basados en elementos exclusivamente
mecánicos.
 Electrónicos: Fabricados con elementos electrónicos,
empleando normalmente tecnología digital.
 Por la unidad de medida:
 Sistema decimal: según el Sistema métrico decimal,
empleando el milímetro como unidad de longitud.
 Sistema ingles: según el Sistema anglosajón de unidades,
utilizando un divisor de la Pulgada como unidad de medida.
-Por la normalización:
 Estándar: Para un uso general, en cuanto a la apreciación
y amplitud de medidas.
 Especiales: de amplitud de medida o apreciación
especiales, destinados a mediciones especificas, en
procesos de fabricación o verificación concretos.

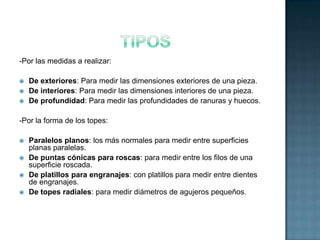

10. -Por las medidas a realizar:
 De exteriores: Para medir las dimensiones exteriores de una pieza.
 De interiores: Para medir las dimensiones interiores de una pieza.
 De profundidad: Para medir las profundidades de ranuras y huecos.
-Por la forma de los topes:
 Paralelos planos: los más normales para medir entre superficies
planas paralelas.
 De puntas cónicas para roscas: para medir entre los filos de una
superficie roscada.
 De platillos para engranajes: con platillos para medir entre dientes
de engranajes.
 De topes radiales: para medir diámetros de agujeros pequeños.
