Los instrumentos de medida para revoluciones determinan el número o la velocidad de las revoluciones de instalaciones, aparatos y máquinas. Casi todos los instrumentos pueden ser recalibrados en intervalos regulares, normalmente una vez al año, para realizar mediciones correctas y duraderas. Existen diferentes tipos de instrumentos como medidores ópticos, mecánicos y láser que permiten medir revoluciones de forma óptica o con contacto.

1. INSTRUMENTOS DE MEDIDA PARA
REVOLUCIÓN
Determina el numero o la velocidad de las
revoluciones
IMPORTANCIA :Determinar con exactitud las
revoluciones de instalaciones , aparatos y maquinas
aleatorias
Casi todos los instrumentos de medida para las
revoluciones pueden ser recalibrados .La calibración
deberá realizarse en intervalos regulares (normal
mente una ves al año.
CALIBRACION:Relacion entre los valores de una
magnitud indicados por un instrumento de medida o
un sistema de medida

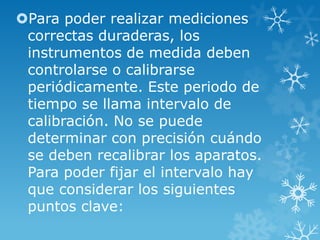

2. Para poder realizar mediciones
correctas duraderas, los
instrumentos de medida deben
controlarse o calibrarse
periódicamente. Este periodo de
tiempo se llama intervalo de
calibración. No se puede
determinar con precisión cuándo
se deben recalibrar los aparatos.
Para poder fijar el intervalo hay
que considerar los siguientes
puntos clave:

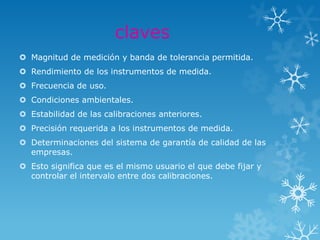

3. claves
 Magnitud de medición y banda de tolerancia permitida.
 Rendimiento de los instrumentos de medida.
 Frecuencia de uso.
 Condiciones ambientales.
 Estabilidad de las calibraciones anteriores.
 Precisión requerida a los instrumentos de medida.
 Determinaciones del sistema de garantía de calidad de las
empresas.
 Esto significa que es el mismo usuario el que debe fijar y
controlar el intervalo entre dos calibraciones.

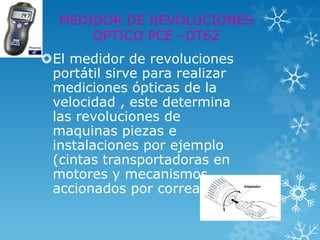

4. MEDIDOR DE REVOLUCIONES
OPTICO PCE –DT62
El medidor de revoluciones
portátil sirve para realizar
mediciones ópticas de la
velocidad , este determina
las revoluciones de
maquinas piezas e
instalaciones por ejemplo
(cintas transportadoras en
motores y mecanismos
accionados por correa )

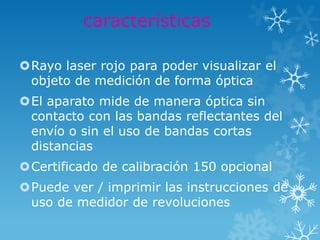

5. características
Rayo laser rojo para poder visualizar el
objeto de medición de forma óptica
El aparato mide de manera óptica sin
contacto con las bandas reflectantes del
envío o sin el uso de bandas cortas
distancias
Certificado de calibración 150 opcional
Puede ver / imprimir las instrucciones de
uso de medidor de revoluciones

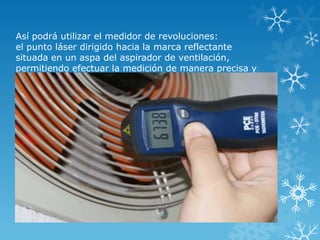

6. Así podrá utilizar el medidor de revoluciones:
el punto láser dirigido hacia la marca reflectante
situada en un aspa del aspirador de ventilación,
permitiendo efectuar la medición de manera precisa y
rápida.

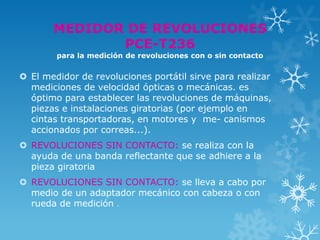

7. MEDIDOR DE REVOLUCIONES
PCE-T236
para la medición de revoluciones con o sin contacto
 El medidor de revoluciones portátil sirve para realizar
mediciones de velocidad ópticas o mecánicas. es
óptimo para establecer las revoluciones de máquinas,
piezas e instalaciones giratorias (por ejemplo en
cintas transportadoras, en motores y me- canismos
accionados por correas...).
 REVOLUCIONES SIN CONTACTO: se realiza con la
ayuda de una banda reflectante que se adhiere a la
pieza giratoria
 REVOLUCIONES SIN CONTACTO: se lleva a cabo por
medio de un adaptador mecánico con cabeza o con
rueda de medición .

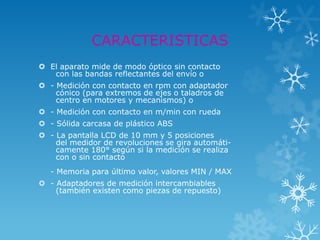

8. CARACTERISTICAS
 El aparato mide de modo óptico sin contacto
con las bandas reflectantes del envío o
 - Medición con contacto en rpm con adaptador
cónico (para extremos de ejes o taladros de
centro en motores y mecanismos) o
 - Medición con contacto en m/min con rueda
 - Sólida carcasa de plástico ABS
 - La pantalla LCD de 10 mm y 5 posiciones
del medidor de revoluciones se gira automáti-
camente 180° según si la medición se realiza
con o sin contacto
- Memoria para último valor, valores MIN / MAX
 - Adaptadores de medición intercambiables
(también existen como piezas de repuesto)

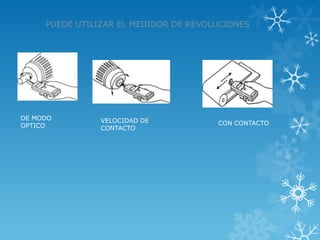

9. PUEDE UTILIZAR EL MEDIDOR DE REVOLUCIONES
DE MODO VELOCIDAD DE
OPTICO CON CONTACTO
CONTACTO

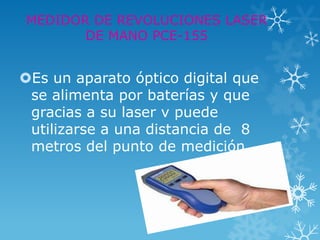

10. MEDIDOR DE REVOLUCIONES LASER
DE MANO PCE-155
Es un aparato óptico digital que
se alimenta por baterías y que
gracias a su laser v puede
utilizarse a una distancia de 8
metros del punto de medición

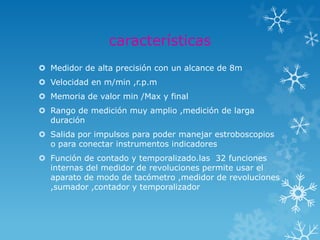

11. características
 Medidor de alta precisión con un alcance de 8m
 Velocidad en m/min ,r.p.m
 Memoria de valor min /Max y final
 Rango de medición muy amplio ,medición de larga
duración
 Salida por impulsos para poder manejar estroboscopios
o para conectar instrumentos indicadores
 Función de contado y temporalizado.las 32 funciones
internas del medidor de revoluciones permite usar el
aparato de modo de tacómetro ,medidor de revoluciones
,sumador ,contador y temporalizador

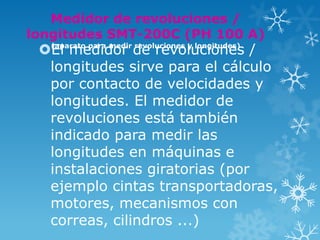

12. Medidor de revoluciones /
longitudes SMT-200C (PH 100 A)
El medidor de revoluciones /
(aparato para medir revoluciones y longitudes)
longitudes sirve para el cálculo
por contacto de velocidades y
longitudes. El medidor de
revoluciones está también
indicado para medir las
longitudes en máquinas e
instalaciones giratorias (por
ejemplo cintas transportadoras,
motores, mecanismos con
correas, cilindros ...)

13. características
 Medición con contacto en rpm, m/min y cm por
medio de rueda de medición superficial de goma
 Sólida carcasa de plástico ABS
 Selección de 10 unidades diferente
 Pantalla LCD de 10 mm de 5 posiciones
 Memoria de último valor, valor MIN / MAX
 Rueda de medición intercambiable que también
existe como pieza de repuesto

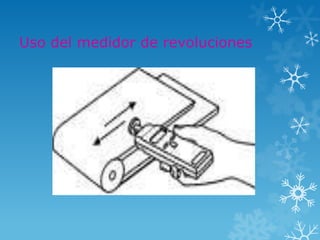

14. Uso del medidor de revoluciones

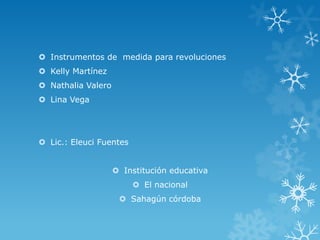

15.  Instrumentos de medida para revoluciones
 Kelly Martínez
 Nathalia Valero
 Lina Vega
 Lic.: Eleuci Fuentes
 Institución educativa
 El nacional
 Sahagún córdoba
