1. ¿QUE ES LA METROLOGÍA?
La Metrología es la ciencia que se ocupa de las
mediciones y unidades de medida, así como de las
constantes básicas en que estas se apoyan.
Su objetivo es cuantificar una o varias magnitudes
propias de un objeto o fenómeno físico o químico
convirtiéndola en un valor cuantificable, mediante un
sistema o proceso de medición.

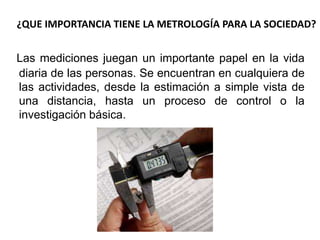

2. ¿QUE IMPORTANCIA TIENE LA METROLOGÍA PARA LA SOCIEDAD?
Las mediciones juegan un importante papel en la vida
diaria de las personas. Se encuentran en cualquiera de
las actividades, desde la estimación a simple vista de
una distancia, hasta un proceso de control o la
investigación básica.

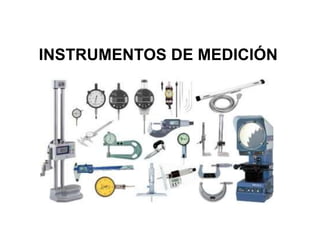

3. INSTRUMENTOS DE MEDICIÓN

4. MICROMETRO
– Micrómetros: son instrumentos de medida capaces
de medir el exterior de piezas en centésimas.
Poseen contactos de metal duro rectificados.

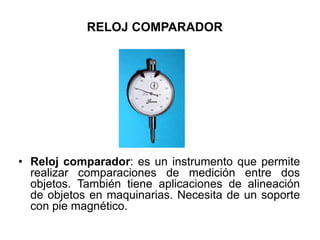

5. RELOJ COMPARADOR
• Reloj comparador: es un instrumento que permite
realizar comparaciones de medición entre dos
objetos. También tiene aplicaciones de alineación
de objetos en maquinarias. Necesita de un soporte
con pie magnético.

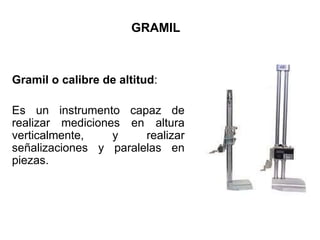

6. GRAMIL
Gramil o calibre de altitud:
Es un instrumento capaz de
realizar mediciones en altura
verticalmente, y realizar
señalizaciones y paralelas en
piezas.

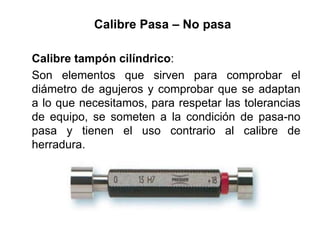

7. Calibre Pasa – No pasa
Calibre tampón cilíndrico:
Son elementos que sirven para comprobar el
diámetro de agujeros y comprobar que se adaptan
a lo que necesitamos, para respetar las tolerancias
de equipo, se someten a la condición de pasa-no
pasa y tienen el uso contrario al calibre de
herradura.

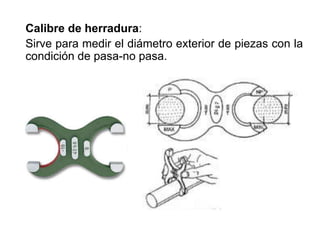

8. Calibre de herradura:
Sirve para medir el diámetro exterior de piezas con la
condición de pasa-no pasa.

9. OTROS INSTRUMENTOS DE MEDICIÓN
• Microscopio: instrumento de visualización que nos
permite ver aspectos o características de objetos
con una visión microscópica, y con los dos ojos
simultáneamente.
• Proyector de perfiles: instrumento que permite
ampliar con un factor conocido, una pieza y poder
observar su estructura más pequeña mediante la
reflexión de su sombra.
• Rugosímetro: es un instrumento que mediante
ondas es capaz de medir la rugosidad de la
superficie de un objeto, sin necesidad de ampliación
visual de la superficie del objeto.

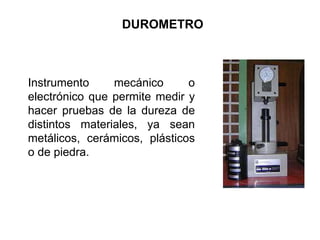

10. DUROMETRO
Instrumento mecánico o
electrónico que permite medir y
hacer pruebas de la dureza de
distintos materiales, ya sean
metálicos, cerámicos, plásticos
o de piedra.

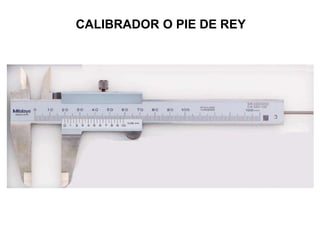

11. CALIBRADOR O PIE DE REY

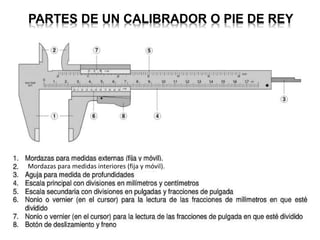

12. PARTES DE UN CALIBRADOR O PIE DE REY
Mordazas para medidas interiores (fija y móvil).

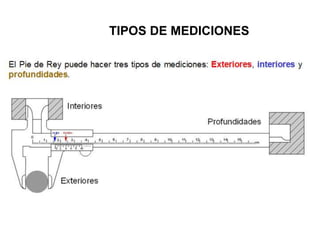

13. TIPOS DE MEDICIONES

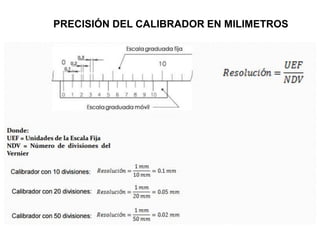

14. PRECISIÓN DEL CALIBRADOR EN MILIMETROS

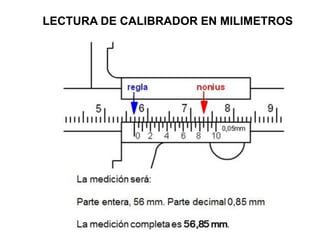

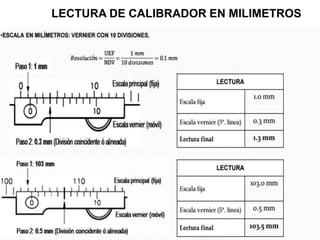

15. LECTURA DE CALIBRADOR EN MILIMETROS

16. LECTURA DE CALIBRADOR EN MILIMETROS

17. LECTURA DE CALIBRADOR EN MILIMETROS

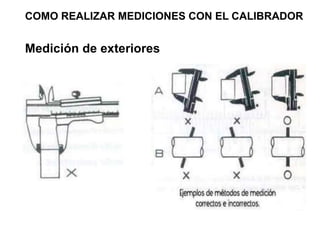

18. COMO REALIZAR MEDICIONES CON EL CALIBRADOR
Medición de exteriores

19. ¿Como realizar la medición de interiores y
profundidades?

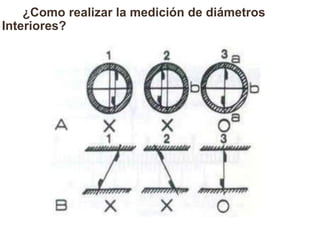

20. ¿Como realizar la medición de diámetros
Interiores?

21. RECOMENDACIONES PARA EL CUIDADO DEL
CALIBRADOR

22.  Limpiar el calibrador con una franela después de
terminar de usarlo.
 Colocar una capa fina de aceite sobre el calibrador
para evitar la corrosión.

23. MICROMETRO
Ing. Steve Palma

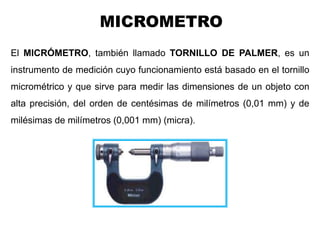

El MICRÓMETRO, también llamado TORNILLO DE PALMER, es un
instrumento de medición cuyo funcionamiento está basado en el tornillo
micrométrico y que sirve para medir las dimensiones de un objeto con
alta precisión, del orden de centésimas de milímetros (0,01 mm) y de
milésimas de milímetros (0,001 mm) (micra).

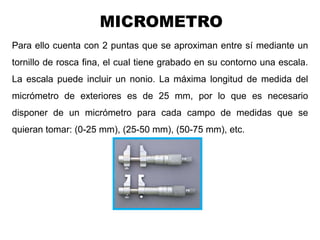

24. Para ello cuenta con 2 puntas que se aproximan entre sí mediante un
tornillo de rosca fina, el cual tiene grabado en su contorno una escala.
La escala puede incluir un nonio. La máxima longitud de medida del
micrómetro de exteriores es de 25 mm, por lo que es necesario
disponer de un micrómetro para cada campo de medidas que se
quieran tomar: (0-25 mm), (25-50 mm), (50-75 mm), etc.
Ing. Steve Palma
MICROMETRO

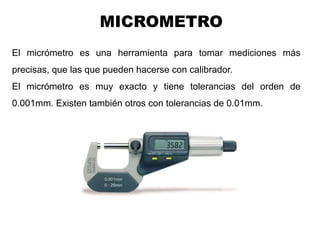

25. Ing. Steve Palma
El micrómetro es una herramienta para tomar mediciones más
precisas, que las que pueden hacerse con calibrador.
El micrómetro es muy exacto y tiene tolerancias del orden de
0.001mm. Existen también otros con tolerancias de 0.01mm.
MICROMETRO

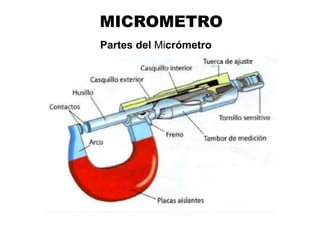

26. Partes del Micrómetro
Ing. Steve Palma
MICROMETRO

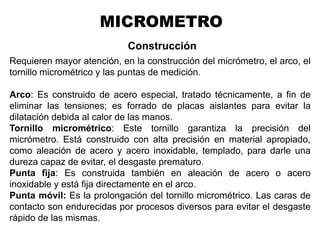

27. Construcción
Requieren mayor atención, en la construcción del micrómetro, el arco, el
tornillo micrométrico y las puntas de medición.
Arco: Es construido de acero especial, tratado técnicamente, a fin de
eliminar las tensiones; es forrado de placas aislantes para evitar la
dilatación debida al calor de las manos.
Tornillo micrométrico: Este tornillo garantiza la precisión del
micrómetro. Está construido con alta precisión en material apropiado,
como aleación de acero y acero inoxidable, templado, para darle una
dureza capaz de evitar, el desgaste prematuro.
Punta fija: Es construida también en aleación de acero o acero
inoxidable y está fija directamente en el arco.
Punta móvil: Es la prolongación del tornillo micrométrico. Las caras de
contacto son endurecidas por procesos diversos para evitar el desgaste
rápido de las mismas.
Ing. Steve Palma
MICROMETRO

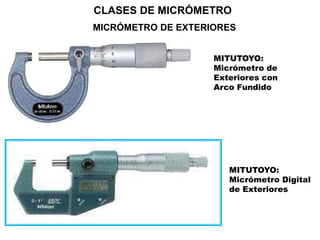

28. CLASES DE MICRÓMETRO
MICRÓMETRO DE EXTERIORES
Ing. Steve Palma
MITUTOYO:
Micrómetro Digital
de Exteriores
MITUTOYO:
Micrómetro de
Exteriores con
Arco Fundido

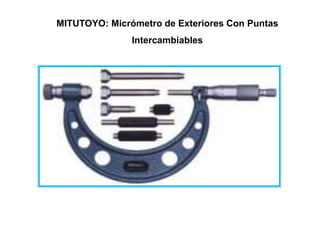

29. MITUTOYO: Micrómetro de Exteriores Con Puntas
Intercambiables
Ing. Steve Palma

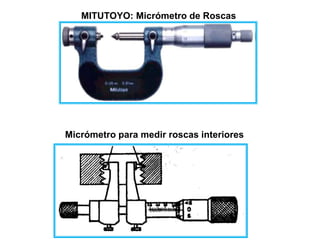

30. MITUTOYO: Micrómetro de Roscas
Ing. Steve Palma
Micrómetro para medir roscas interiores

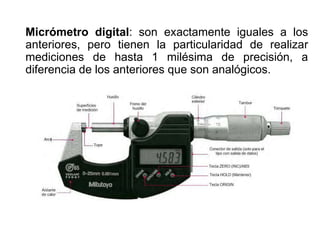

31. Micrómetro digital: son exactamente iguales a los
anteriores, pero tienen la particularidad de realizar
mediciones de hasta 1 milésima de precisión, a
diferencia de los anteriores que son analógicos.

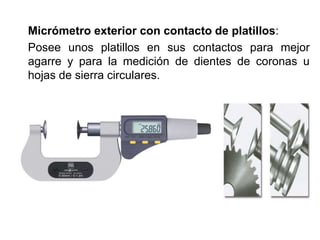

32. Micrómetro exterior con contacto de platillos:
Posee unos platillos en sus contactos para mejor
agarre y para la medición de dientes de coronas u
hojas de sierra circulares.

33. Micrómetro de profundidades:
Se parece mucho al calibre de profundidades, pero
tiene la capacidad de realizar mediciones en
centésimas de milímetro.

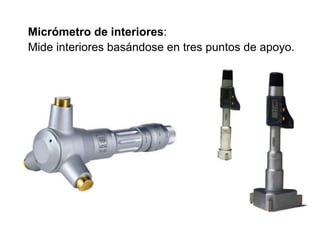

34. Micrómetro de interiores:
Mide interiores basándose en tres puntos de apoyo.

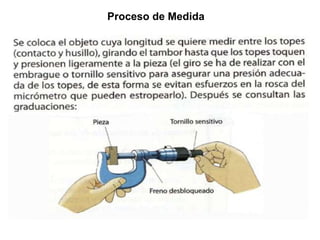

35. Proceso de Medida
Ing. Steve Palma

36. MODO DE LEER UNA MEDIDA
Ing. Steve Palma

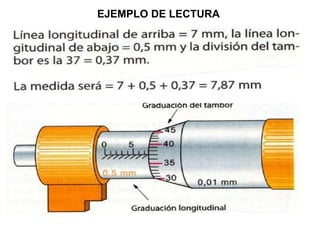

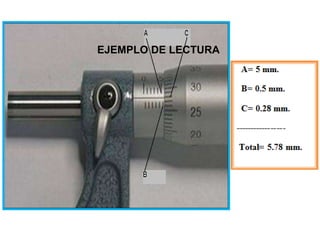

37. EJEMPLO DE LECTURA
Ing. Steve Palma

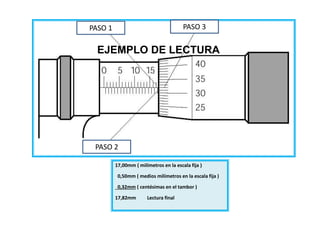

38. 17,00mm ( milímetros en la escala fija )
0,50mm ( medios milímetros en la escala fija )
0,32mm ( centésimas en el tambor )
17,82mm Lectura final
EJEMPLO DE LECTURA
Ing. Steve Palma
PASO 1
PASO 2
PASO 3

39. EJEMPLO DE LECTURA
