MECÁNICA BÁSICA  PARA OPERADOR DE EQUIPO PESADO

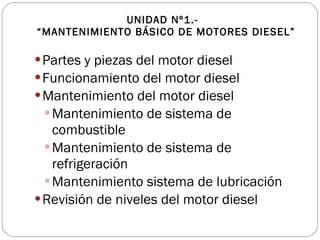

Partes y piezas del motor diesel Funcionamiento del motor diesel Mantenimiento del motor diesel Mantenimiento de sistema de combustible Mantenimiento de sistema de refrigeración Mantenimiento sistema de lubricación Revisión de niveles del motor diesel UNIDAD Nº1.-  “MANTENIMIENTO BÁSICO DE MOTORES DIESEL”

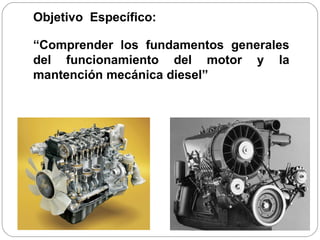

Objetivo  Específico:  “ Comprender los fundamentos generales del funcionamiento del motor y la mantención mecánica diesel”
Obtuvo la patente alemana de su diseño en 1882, y un año después publicó, con el titulo  “ THEORIE UND KONSTRUKTION EINES RATIONELLEN WAREMOTORS”  , una detallada descripción de su motor. RUDOLF  CHRISTIAN  KARL  DIESEL

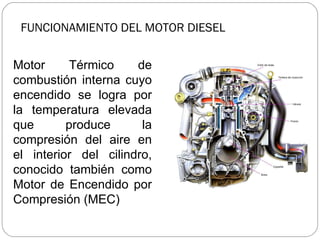

FUNCIONAMIENTO DEL MOTOR DIESEL Motor Térmico de combustión interna cuyo encendido se logra por la temperatura elevada que produce la compresión del aire en el interior del cilindro, conocido también como Motor de Encendido por Compresión (MEC)

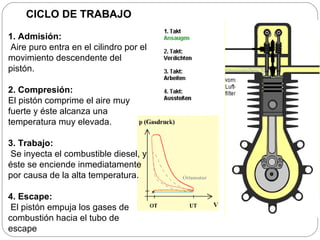

CICLO DE TRABAJO 1. Admisión: Aire puro entra en el cilindro por el movimiento descendente del pistón. 2. Compresión: El pistón comprime el aire muy fuerte y éste alcanza una temperatura muy elevada. 3. Trabajo: Se inyecta el combustible diesel, y éste se enciende inmediatamente por causa de la alta temperatura. 4. Escape: El pistón empuja los gases de combustión hacia el tubo de escape

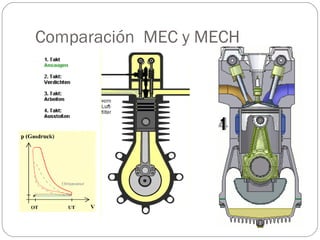

Comparación  MEC y MECH
VIDEO MOTOR DIESEL

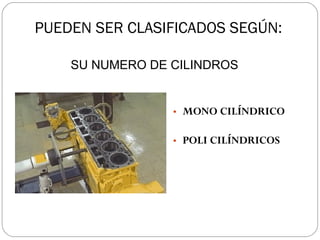

PUEDEN SER CLASIFICADOS SEGÚN: MONO CILÍNDRICO POLI CILÍNDRICOS SU NUMERO DE CILINDROS
A RANGO DE R.P.M. BAJAS  R.P.M. MEDIANAS  R.P.M. ALTAS R.P.M.
SU APLICACIÓN INDUSTRIAL VEHICULAR MARINO

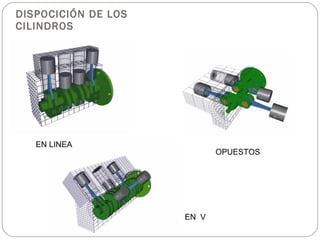

DISPOCICIÓN DE LOS CILINDROS EN  V OPUESTOS EN LINEA

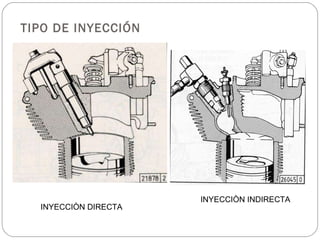

TIPO DE INYECCIÓN INYECCIÒN DIRECTA INYECCIÒN INDIRECTA

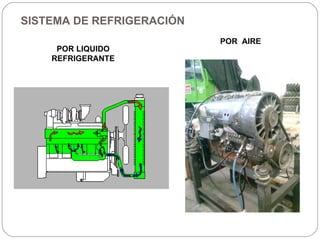

SISTEMA DE REFRIGERACIÓN POR LIQUIDO REFRIGERANTE POR  AIRE

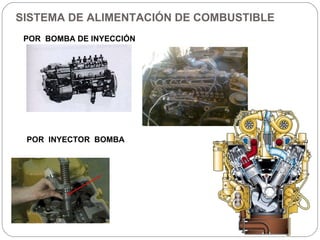

SISTEMA DE ALIMENTACIÓN DE COMBUSTIBLE POR  BOMBA DE INYECCIÓN POR  INYECTOR  BOMBA

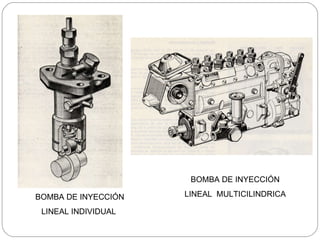

BOMBA DE INYECCIÓN LINEAL INDIVIDUAL BOMBA DE INYECCIÓN LINEAL  MULTICILINDRICA

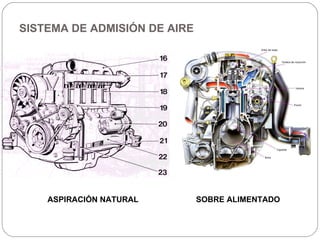

SISTEMA DE ADMISIÓN DE AIRE ASPIRACIÓN NATURAL SOBRE ALIMENTADO

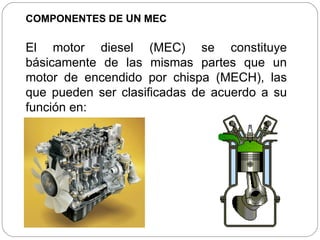

COMPONENTES DE  UN  MEC El motor diesel (MEC) se constituye básicamente de las mismas partes que un motor de encendido por chispa (MECH), las que pueden ser clasificadas de acuerdo a su función en:

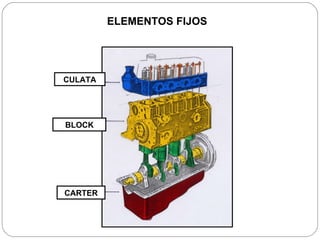

ELEMENTOS FIJOS CULATA BLOCK CARTER

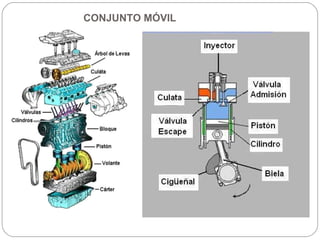

CONJUNTO MÓVIL

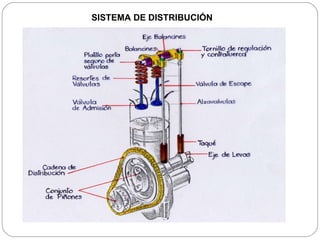

SISTEMA DE DISTRIBUCIÓN

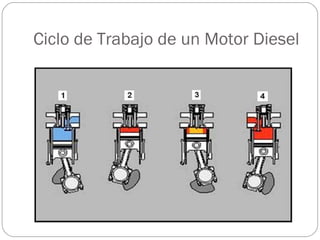

Ciclo de Trabajo de un Motor Diesel

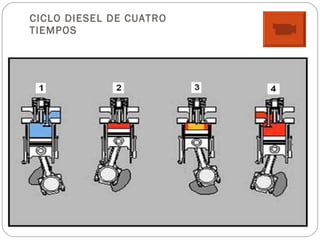

CICLO DIESEL DE CUATRO TIEMPOS

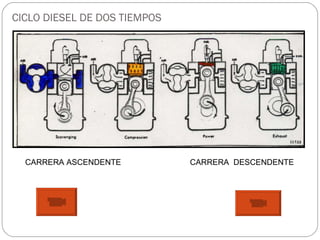

CICLO DIESEL DE DOS TIEMPOS CARRERA ASCENDENTE CARRERA  DESCENDENTE

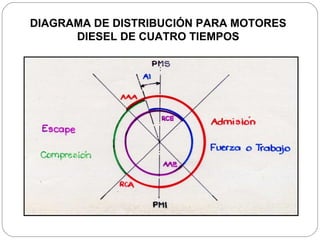

DIAGRAMA DE DISTRIBUCIÓN PARA MOTORES DIESEL DE CUATRO TIEMPOS

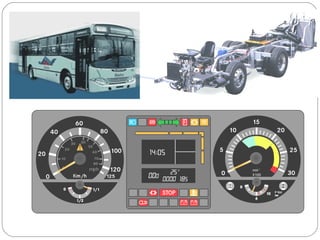

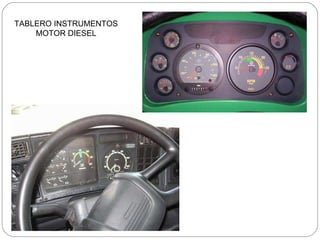

TABLERO INSTRUMENTOS MOTOR DIESEL

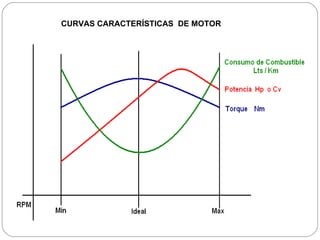

CURVAS CARACTERÍSTICAS  DE MOTOR

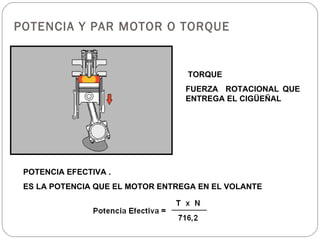

POTENCIA Y PAR MOTOR O TORQUE TORQUE  FUERZA  ROTACIONAL QUE  ENTREGA EL CIGÜEÑAL   POTENCIA EFECTIVA . ES LA POTENCIA QUE EL MOTOR ENTREGA EN EL VOLANTE

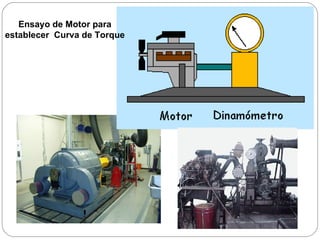

Ensayo de Motor para establecer  Curva de Torque

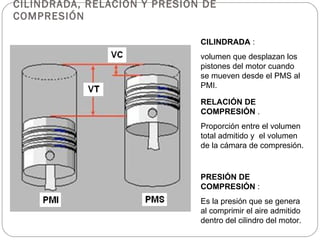

CILINDRADA, RELACIÓN Y PRESIÓN DE COMPRESIÓN CILINDRADA  : volumen que desplazan los pistones del motor cuando se mueven desde el PMS al PMI. RELACIÓN DE COMPRESIÓN  . Proporción entre el volumen total admitido y  el volumen de la cámara de compresión. PRESIÓN DE COMPRESIÓN  : Es la presión que se genera al comprimir el aire admitido dentro del cilindro del motor.

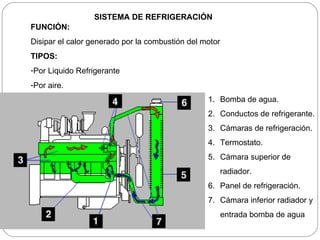

SISTEMA DE REFRIGERACIÓN FUNCIÓN:   Disipar el calor generado por la combustión del motor TIPOS: Por Liquido Refrigerante Por aire. Bomba de agua. Conductos de refrigerante. Cámaras de refrigeración. Termostato. Cámara superior de radiador. Panel de refrigeración. Cámara inferior radiador y entrada bomba de agua

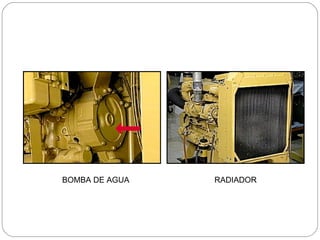

BOMBA DE AGUA RADIADOR

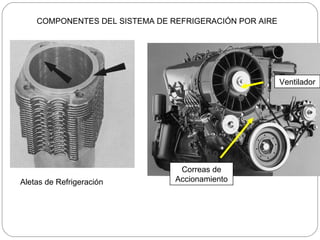

COMPONENTES DEL SISTEMA DE REFRIGERACIÓN POR AIRE Aletas de Refrigeración Ventilador Correas de Accionamiento

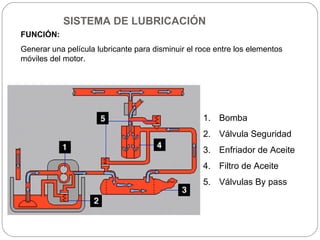

SISTEMA DE LUBRICACIÓN FUNCIÓN:   Generar una película lubricante para disminuir el roce entre los elementos móviles del motor. Bomba Válvula Seguridad Enfriador de Aceite Filtro de Aceite Válvulas By pass

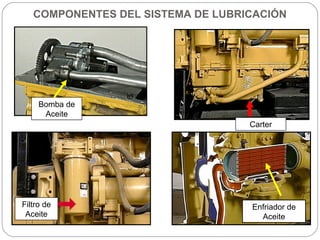

COMPONENTES DEL SISTEMA DE LUBRICACIÓN Filtro de Aceite Bomba de Aceite Carter Enfriador de Aceite

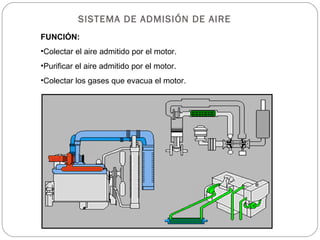

SISTEMA DE ADMISIÓN DE AIRE FUNCIÓN: Colectar el aire admitido por el motor. Purificar el aire admitido por el motor. Colectar los gases que evacua el motor.

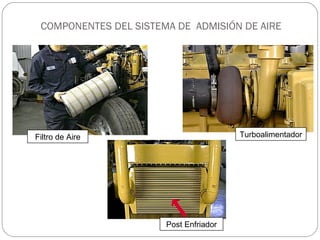

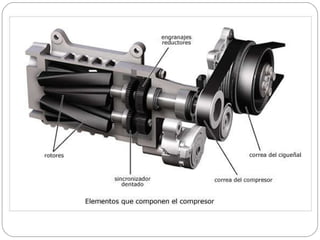

COMPONENTES DEL SISTEMA DE  ADMISIÓN DE AIRE Filtro de Aire Turboalimentador Post Enfriador

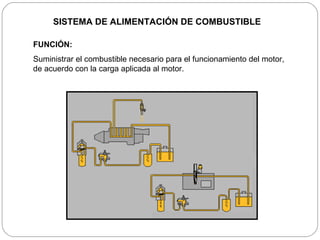

SISTEMA DE ALIMENTACIÓN DE COMBUSTIBLE FUNCIÓN:   Suministrar el combustible necesario para el funcionamiento del motor, de acuerdo con la carga aplicada al motor.

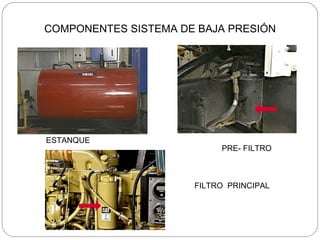

ESTANQUE PRE- FILTRO FILTRO  PRINCIPAL COMPONENTES SISTEMA DE BAJA PRESIÓN

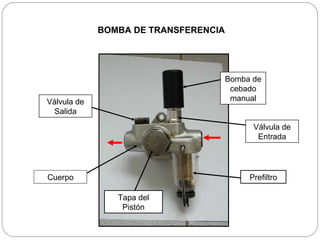

BOMBA DE TRANSFERENCIA Cuerpo Bomba de cebado manual Prefiltro Válvula de Salida Tapa del Pistón Válvula de Entrada

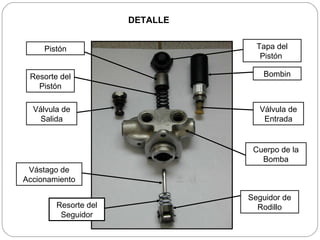

Bombin Válvula de Entrada Válvula de Salida Pistón Resorte del Pistón Vástago de Accionamiento Seguidor de Rodillo Tapa del Pistón  Resorte del Seguidor Cuerpo de la Bomba DETALLE

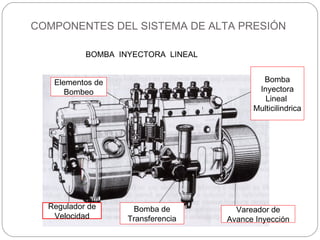

COMPONENTES DEL SISTEMA DE ALTA PRESIÓN Regulador de Velocidad Vareador de Avance Inyección Bomba de Transferencia Bomba Inyectora Lineal  Multicilindrica Elementos de Bombeo BOMBA  INYECTORA  LINEAL

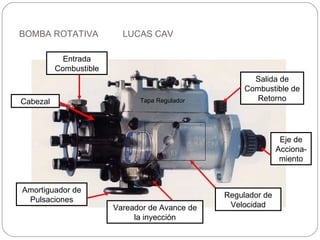

BOMBA ROTATIVA  LUCAS CAV Cabezal Amortiguador de Pulsaciones Eje de Acciona-miento Entrada Combustible Salida de Combustible de Retorno Tapa Regulador Regulador de Velocidad Vareador de Avance de la inyección

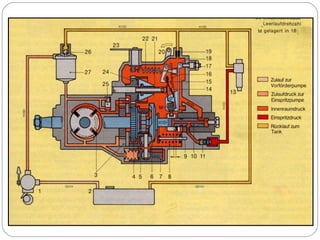

BOMBA DE INYECTORA ROTATIVA EN CORTE Bomba de Transferencia Orificio de Distribución Pistones de Bombeo Válvula de Dosificación

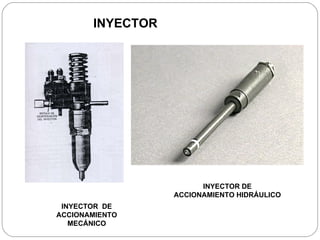

INYECTOR INYECTOR  DE ACCIONAMIENTO MECÁNICO INYECTOR DE ACCIONAMIENTO HIDRÁULICO

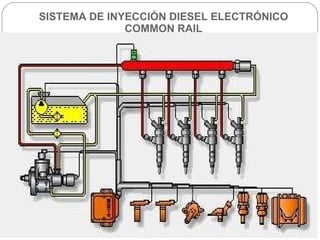

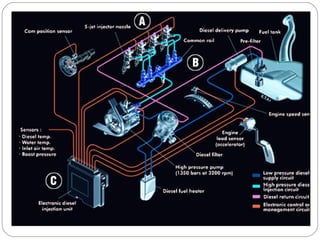

SISTEMA DE INYECCIÓN DIESEL ELECTRÓNICO  COMMON RAIL

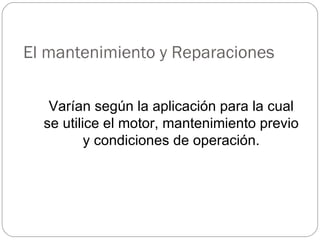

El mantenimiento y Reparaciones  Varían según la aplicación para la cual se utilice el motor, mantenimiento previo y condiciones de operación.

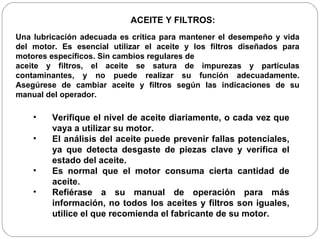

Verifique el nivel de aceite diariamente, o cada vez que vaya a utilizar su motor. El análisis del aceite puede prevenir fallas potenciales, ya que detecta desgaste de piezas clave y verifica el estado del aceite.  Es normal que el motor consuma cierta cantidad de aceite. Refiérase a su manual de operación para más información, no todos los aceites y filtros son iguales, utilice el que recomienda el fabricante de su motor. ACEITE Y FILTROS: Una lubricación adecuada es crítica para mantener el desempeño y vida del motor. Es esencial utilizar el aceite y los filtros diseñados para motores específicos. Sin cambios regulares de aceite y filtros, el aceite se satura de impurezas y partículas contaminantes, y no puede realizar su función adecuadamente. Asegúrese de cambiar aceite y filtros según las indicaciones de su manual del operador.

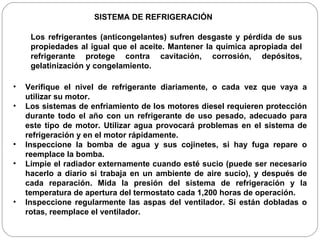

Los refrigerantes (anticongelantes) sufren desgaste y pérdida de sus propiedades al igual que el aceite. Mantener la química apropiada del refrigerante protege contra cavitación, corrosión, depósitos, gelatinización y congelamiento. SISTEMA DE REFRIGERACIÓN Verifique el nivel de refrigerante diariamente, o cada vez que vaya a utilizar su motor. Los sistemas de enfriamiento de los motores diesel requieren protección durante todo el año con un refrigerante de uso pesado, adecuado para este tipo de motor. Utilizar agua provocará problemas en el sistema de refrigeración y en el motor rápidamente. Inspeccione la bomba de agua y sus cojinetes, si hay fuga repare o reemplace la bomba. Limpie el radiador externamente cuando esté sucio (puede ser necesario hacerlo a diario si trabaja en un ambiente de aire sucio), y después de cada reparación. Mida la presión del sistema de refrigeración y la temperatura de apertura del termostato cada 1,200 horas de operación.  Inspeccione regularmente las aspas del ventilador. Si están dobladas o rotas, reemplace el ventilador.

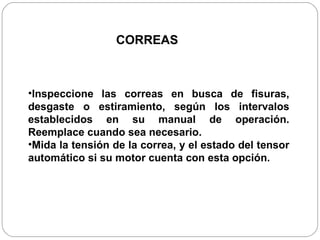

Inspeccione las correas en busca de fisuras, desgaste o estiramiento, según los intervalos establecidos en su manual de operación. Reemplace cuando sea necesario. Mida la tensión de la correa, y el estado del tensor automático si su motor cuenta con esta opción. CORREAS

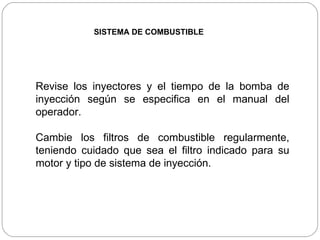

SISTEMA DE COMBUSTIBLE Revise los inyectores y el tiempo de la bomba de inyección según se especifica en el manual del operador. Cambie los filtros de combustible regularmente, teniendo cuidado que sea el filtro indicado para su motor y tipo de sistema de inyección.

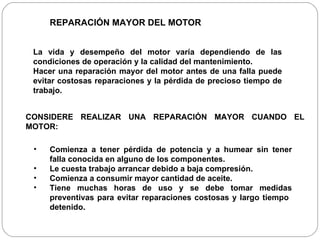

La vida y desempeño del motor varía dependiendo de las condiciones de operación y la calidad del mantenimiento.  Hacer una reparación mayor del motor antes de una falla puede evitar costosas reparaciones y la pérdida de precioso tiempo de trabajo. REPARACIÓN MAYOR DEL MOTOR CONSIDERE REALIZAR UNA REPARACIÓN MAYOR CUANDO EL MOTOR: Comienza a tener pérdida de potencia y a humear sin tener falla conocida en alguno de los componentes. Le cuesta trabajo arrancar debido a baja compresión. Comienza a consumir mayor cantidad de aceite. Tiene muchas horas de uso y se debe tomar medidas preventivas para evitar reparaciones costosas y largo tiempo  detenido.

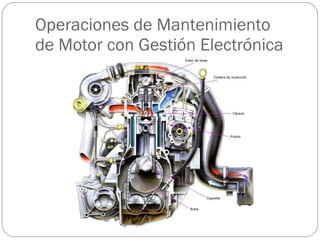

Operaciones de Mantenimiento de Motor con Gestión Electrónica

Más contenido relacionado

La actualidad más candente

Cilindrada y compresion
Cilindrada y compresionCilindrada y compresion
Cilindrada y compresion
oliver Ramos

Diagnóstico y reparacion del sistema de arranque
Diagnóstico y reparacion del sistema de arranqueDiagnóstico y reparacion del sistema de arranque
Diagnóstico y reparacion del sistema de arranque
John Fredy Martínez Cardona

Disposición de los cilindros
Disposición de los cilindrosDisposición de los cilindros
Disposición de los cilindros
Nicolás Colado

Distribucion de valvulas variable vv ti toyota
Distribucion de valvulas variable vv ti toyotaDistribucion de valvulas variable vv ti toyota
Distribucion de valvulas variable vv ti toyota
Henrry Gutierrez

17 Verificación del sistema de refrigeración
17 Verificación del sistema de refrigeración17 Verificación del sistema de refrigeración
17 Verificación del sistema de refrigeración
Nicolás Colado

Bomba rotativa
Bomba rotativaBomba rotativa
Prueba de Bombas de Inyección
Prueba de Bombas de InyecciónPrueba de Bombas de Inyección
Prueba de Bombas de Inyección
Instituto Santa Teresa de los Andes

Informe 3 4 de taller de motores de combustion interna
Informe 3 4 de taller de motores de combustion interna Informe 3 4 de taller de motores de combustion interna
Informe 3 4 de taller de motores de combustion interna
Santos Bocanegra Zavala

Nomenclatura de motores
Nomenclatura de motoresNomenclatura de motores
Nomenclatura de motores
DANIEL PACHECO LLANTOY

Inyector meui
Inyector meuiInyector meui
Sistema de Lubricación - Cuestionario N° 5
Sistema de Lubricación - Cuestionario N° 5Sistema de Lubricación - Cuestionario N° 5
Sistema de Lubricación - Cuestionario N° 5
Jim Andrew Uni - Tecnológico

Curso inyeccion-electronica-meui-maquinaria-pesada-caterpillar
Curso inyeccion-electronica-meui-maquinaria-pesada-caterpillarCurso inyeccion-electronica-meui-maquinaria-pesada-caterpillar
Curso inyeccion-electronica-meui-maquinaria-pesada-caterpillar
Miguel Jorge Chavez Chavez

Desmontaje verificación fallas de culata
Desmontaje verificación fallas de culata Desmontaje verificación fallas de culata
Desmontaje verificación fallas de culata
Fermin Mamani Ph

Reparación de motores (mediciones)
Reparación de motores (mediciones)Reparación de motores (mediciones)
Reparación de motores (mediciones)
CrisTian Acosta P

Calibración de valvulas
Calibración de valvulasCalibración de valvulas
Calibración de valvulas
guanasalva

Manual de servicio (funcionamiento) Common Rail denso
Manual de servicio (funcionamiento) Common Rail densoManual de servicio (funcionamiento) Common Rail denso
Manual de servicio (funcionamiento) Common Rail denso
Jordan Felipe Cabrera Nuñez

Diagnostico fallas convertidor
Diagnostico fallas convertidorDiagnostico fallas convertidor
Diagnostico fallas convertidor
Duver Lic Chinguel Villanueva

Sistema de Frenos en Maquinaria Pesada.ppt
Sistema de Frenos en Maquinaria Pesada.pptSistema de Frenos en Maquinaria Pesada.ppt
Sistema de Frenos en Maquinaria Pesada.ppt
Hugo Ramos Mamani

Sistema de transmision de cargador frontal
Sistema de transmision de cargador frontalSistema de transmision de cargador frontal
Sistema de transmision de cargador frontal
Robert Orosco

Sistema de alimentacion de combustible
Sistema de alimentacion de combustibleSistema de alimentacion de combustible
Sistema de alimentacion de combustible
Instituto Santa Teresa de los Andes


La actualidad más candente (20)

Cilindrada y compresion
Cilindrada y compresionCilindrada y compresion
Cilindrada y compresion

Diagnóstico y reparacion del sistema de arranque
Diagnóstico y reparacion del sistema de arranqueDiagnóstico y reparacion del sistema de arranque
Diagnóstico y reparacion del sistema de arranque

Disposición de los cilindros
Disposición de los cilindrosDisposición de los cilindros
Disposición de los cilindros

Distribucion de valvulas variable vv ti toyota
Distribucion de valvulas variable vv ti toyotaDistribucion de valvulas variable vv ti toyota
Distribucion de valvulas variable vv ti toyota

17 Verificación del sistema de refrigeración
17 Verificación del sistema de refrigeración17 Verificación del sistema de refrigeración
17 Verificación del sistema de refrigeración

Bomba rotativa
Bomba rotativaBomba rotativa
Bomba rotativa

Prueba de Bombas de Inyección
Prueba de Bombas de InyecciónPrueba de Bombas de Inyección
Prueba de Bombas de Inyección

Informe 3 4 de taller de motores de combustion interna
Informe 3 4 de taller de motores de combustion interna Informe 3 4 de taller de motores de combustion interna
Informe 3 4 de taller de motores de combustion interna

Nomenclatura de motores
Nomenclatura de motoresNomenclatura de motores
Nomenclatura de motores

Inyector meui
Inyector meuiInyector meui
Inyector meui

Sistema de Lubricación - Cuestionario N° 5
Sistema de Lubricación - Cuestionario N° 5Sistema de Lubricación - Cuestionario N° 5
Sistema de Lubricación - Cuestionario N° 5

Curso inyeccion-electronica-meui-maquinaria-pesada-caterpillar
Curso inyeccion-electronica-meui-maquinaria-pesada-caterpillarCurso inyeccion-electronica-meui-maquinaria-pesada-caterpillar
Curso inyeccion-electronica-meui-maquinaria-pesada-caterpillar

Desmontaje verificación fallas de culata
Desmontaje verificación fallas de culata Desmontaje verificación fallas de culata
Desmontaje verificación fallas de culata

Reparación de motores (mediciones)
Reparación de motores (mediciones)Reparación de motores (mediciones)
Reparación de motores (mediciones)

Calibración de valvulas
Calibración de valvulasCalibración de valvulas
Calibración de valvulas

Manual de servicio (funcionamiento) Common Rail denso
Manual de servicio (funcionamiento) Common Rail densoManual de servicio (funcionamiento) Common Rail denso
Manual de servicio (funcionamiento) Common Rail denso

Diagnostico fallas convertidor
Diagnostico fallas convertidorDiagnostico fallas convertidor
Diagnostico fallas convertidor

Sistema de Frenos en Maquinaria Pesada.ppt
Sistema de Frenos en Maquinaria Pesada.pptSistema de Frenos en Maquinaria Pesada.ppt
Sistema de Frenos en Maquinaria Pesada.ppt

Sistema de transmision de cargador frontal
Sistema de transmision de cargador frontalSistema de transmision de cargador frontal
Sistema de transmision de cargador frontal

Sistema de alimentacion de combustible
Sistema de alimentacion de combustibleSistema de alimentacion de combustible
Sistema de alimentacion de combustible


Destacado

Sistemas Auxiliares Motor de Combustión Interna
Sistemas Auxiliares Motor de Combustión InternaSistemas Auxiliares Motor de Combustión Interna
Sistemas Auxiliares Motor de Combustión Interna
MateoLeonidez

Anaerobic culture
Anaerobic cultureAnaerobic culture
Anaerobic culture
Dr. sreeremya S

Sistemas de inyeccion a gasolina
Sistemas de inyeccion a gasolinaSistemas de inyeccion a gasolina
Sistemas de inyeccion a gasolina
Rúlo Mahr

Mantenimiento vehicular
Mantenimiento vehicularMantenimiento vehicular
Mantenimiento vehicular
Evander Leon Robles

Lubricacion
LubricacionLubricacion
Lubricacion
mecanicaautomotriz

El motor Diésel de 4 tiempos
El motor Diésel de 4 tiemposEl motor Diésel de 4 tiempos
El motor Diésel de 4 tiempos
Nicolás Colado

Diferencias entre un ciclo real y teorico en un motor de combustion interna
Diferencias entre un ciclo real y teorico en un motor de combustion internaDiferencias entre un ciclo real y teorico en un motor de combustion interna
Diferencias entre un ciclo real y teorico en un motor de combustion interna
Edison Lema

Que es un motor
Que es un motorQue es un motor
Que es un motor
Superdiegoman123

Presentacion con Slide Share
Presentacion con Slide SharePresentacion con Slide Share
Presentacion con Slide Share
Jonathan

Historia del motor
Historia del motorHistoria del motor
Historia del motor a combustión
Historia del motor a combustiónHistoria del motor a combustión
Historia del motor a combustión
mradovitzky

El Motor
El MotorEl Motor
E. motores diapositivas 05. disposición de los cilindros en el motor reducido
E. motores diapositivas 05. disposición de los cilindros en el motor reducidoE. motores diapositivas 05. disposición de los cilindros en el motor reducido
E. motores diapositivas 05. disposición de los cilindros en el motor reducido
Diego Algaba

Evolución y tipos de motores
Evolución y tipos de motoresEvolución y tipos de motores
Sistema de lubricacion y aceites
Sistema de lubricacion y aceitesSistema de lubricacion y aceites
Sistema de lubricacion y aceites
Felipe Morales Vallejo

Ciclo de motores de 4 tiempos
Ciclo de motores de 4 tiemposCiclo de motores de 4 tiempos
Ciclo de motores de 4 tiempos
Jim Andrew Uni - Tecnológico

E. motores diapositivas 04. caracteristicas de los motores reducido
E. motores diapositivas 04. caracteristicas de los motores reducidoE. motores diapositivas 04. caracteristicas de los motores reducido
E. motores diapositivas 04. caracteristicas de los motores reducido
Diego Algaba

Mantenimiento preventivo y correctivo en motores diesel
Mantenimiento preventivo y correctivo en motores dieselMantenimiento preventivo y correctivo en motores diesel
Mantenimiento preventivo y correctivo en motores diesel
anlopa

CARACTERÍSTICAS DESARROLLO MOTOR
CARACTERÍSTICAS DESARROLLO MOTORCARACTERÍSTICAS DESARROLLO MOTOR
CARACTERÍSTICAS DESARROLLO MOTOR
eldoave


Destacado (19)

Sistemas Auxiliares Motor de Combustión Interna
Sistemas Auxiliares Motor de Combustión InternaSistemas Auxiliares Motor de Combustión Interna
Sistemas Auxiliares Motor de Combustión Interna

Anaerobic culture
Anaerobic cultureAnaerobic culture
Anaerobic culture

Sistemas de inyeccion a gasolina
Sistemas de inyeccion a gasolinaSistemas de inyeccion a gasolina
Sistemas de inyeccion a gasolina

Mantenimiento vehicular
Mantenimiento vehicularMantenimiento vehicular
Mantenimiento vehicular

Lubricacion
LubricacionLubricacion
Lubricacion

El motor Diésel de 4 tiempos
El motor Diésel de 4 tiemposEl motor Diésel de 4 tiempos
El motor Diésel de 4 tiempos

Diferencias entre un ciclo real y teorico en un motor de combustion interna
Diferencias entre un ciclo real y teorico en un motor de combustion internaDiferencias entre un ciclo real y teorico en un motor de combustion interna
Diferencias entre un ciclo real y teorico en un motor de combustion interna

Que es un motor
Que es un motorQue es un motor
Que es un motor

Presentacion con Slide Share
Presentacion con Slide SharePresentacion con Slide Share
Presentacion con Slide Share

Historia del motor
Historia del motorHistoria del motor
Historia del motor

Historia del motor a combustión
Historia del motor a combustiónHistoria del motor a combustión
Historia del motor a combustión

El Motor
El MotorEl Motor
El Motor

E. motores diapositivas 05. disposición de los cilindros en el motor reducido
E. motores diapositivas 05. disposición de los cilindros en el motor reducidoE. motores diapositivas 05. disposición de los cilindros en el motor reducido
E. motores diapositivas 05. disposición de los cilindros en el motor reducido

Evolución y tipos de motores
Evolución y tipos de motoresEvolución y tipos de motores
Evolución y tipos de motores

Sistema de lubricacion y aceites
Sistema de lubricacion y aceitesSistema de lubricacion y aceites
Sistema de lubricacion y aceites

Ciclo de motores de 4 tiempos
Ciclo de motores de 4 tiemposCiclo de motores de 4 tiempos
Ciclo de motores de 4 tiempos

E. motores diapositivas 04. caracteristicas de los motores reducido
E. motores diapositivas 04. caracteristicas de los motores reducidoE. motores diapositivas 04. caracteristicas de los motores reducido
E. motores diapositivas 04. caracteristicas de los motores reducido

Mantenimiento preventivo y correctivo en motores diesel
Mantenimiento preventivo y correctivo en motores dieselMantenimiento preventivo y correctivo en motores diesel
Mantenimiento preventivo y correctivo en motores diesel

CARACTERÍSTICAS DESARROLLO MOTOR
CARACTERÍSTICAS DESARROLLO MOTORCARACTERÍSTICAS DESARROLLO MOTOR
CARACTERÍSTICAS DESARROLLO MOTOR


Similar a Mantenimiento motor diesel

1.- Conocimiento del vehículo.pptx
1.- Conocimiento del vehículo.pptx1.- Conocimiento del vehículo.pptx
1.- Conocimiento del vehículo.pptx
DanielDazRoiz

Mecanica base libro
Mecanica base libroMecanica base libro
Motores Y Refrigeración 4
Motores Y Refrigeración 4Motores Y Refrigeración 4
Motores Y Refrigeración 4
guest07963

Motores Y Refrigeración 4
Motores Y Refrigeración 4Motores Y Refrigeración 4
Motores Y Refrigeración 4
guest07963

Unidad de potencia st1030
Unidad de potencia st1030Unidad de potencia st1030
Unidad de potencia st1030
Luis Humberto Bolivar moreno

Instituto superior de educacion público
Instituto superior de educacion públicoInstituto superior de educacion público
Instituto superior de educacion público
Javier Chullo

sistema de funcionamineto.pptx
sistema de funcionamineto.pptxsistema de funcionamineto.pptx
sistema de funcionamineto.pptx
MiguelHuarachi

Boletin-pro-800-inyeccion-riel-comun-diesel-final.pdf
Boletin-pro-800-inyeccion-riel-comun-diesel-final.pdfBoletin-pro-800-inyeccion-riel-comun-diesel-final.pdf
Boletin-pro-800-inyeccion-riel-comun-diesel-final.pdf
ViloMandes

Boletin pro-800-inyeccion-riel-comun-diesel-final
Boletin pro-800-inyeccion-riel-comun-diesel-finalBoletin pro-800-inyeccion-riel-comun-diesel-final
Boletin pro-800-inyeccion-riel-comun-diesel-final
Instituto Nacional de Aprendizaje

PIA DIESEL 2.pdf
PIA DIESEL 2.pdfPIA DIESEL 2.pdf
PIA DIESEL 2.pdf
ANGELFUENTES506474

Fundamentos de motores diesel-1
  Fundamentos de motores diesel-1  Fundamentos de motores diesel-1
Fundamentos de motores diesel-1
Walter Contreras

Turbos
TurbosTurbos
Turbos
martk1626

Actuadores y sistemas de alimentacion
Actuadores y sistemas de alimentacionActuadores y sistemas de alimentacion
Actuadores y sistemas de alimentacion
efrain1-9

erik terrel
erik terrelerik terrel
erik terrel
guestf60961

Actuadores y sistemas de alimentacion
Actuadores y sistemas de alimentacionActuadores y sistemas de alimentacion
Actuadores y sistemas de alimentacion
efrain1-9

Honda tornado
Honda tornadoHonda tornado
4 sistemas de enfriamiento
4 sistemas de enfriamiento4 sistemas de enfriamiento
4 sistemas de enfriamiento
Omizz de Leo

4 sistemas de enfriamiento
4 sistemas de enfriamiento4 sistemas de enfriamiento
4 sistemas de enfriamiento
joseitoaguilar

Ref comp sp sb castellano
Ref comp sp sb castellanoRef comp sp sb castellano
Ref comp sp sb castellano
Roberto Venturi

Proyecto
ProyectoProyecto
Proyecto
carlos damian


Similar a Mantenimiento motor diesel (20)

1.- Conocimiento del vehículo.pptx
1.- Conocimiento del vehículo.pptx1.- Conocimiento del vehículo.pptx
1.- Conocimiento del vehículo.pptx

Mecanica base libro
Mecanica base libroMecanica base libro
Mecanica base libro

Motores Y Refrigeración 4
Motores Y Refrigeración 4Motores Y Refrigeración 4
Motores Y Refrigeración 4

Motores Y Refrigeración 4
Motores Y Refrigeración 4Motores Y Refrigeración 4
Motores Y Refrigeración 4

Unidad de potencia st1030
Unidad de potencia st1030Unidad de potencia st1030
Unidad de potencia st1030

Instituto superior de educacion público
Instituto superior de educacion públicoInstituto superior de educacion público
Instituto superior de educacion público

sistema de funcionamineto.pptx
sistema de funcionamineto.pptxsistema de funcionamineto.pptx
sistema de funcionamineto.pptx

Boletin-pro-800-inyeccion-riel-comun-diesel-final.pdf
Boletin-pro-800-inyeccion-riel-comun-diesel-final.pdfBoletin-pro-800-inyeccion-riel-comun-diesel-final.pdf
Boletin-pro-800-inyeccion-riel-comun-diesel-final.pdf

Boletin pro-800-inyeccion-riel-comun-diesel-final
Boletin pro-800-inyeccion-riel-comun-diesel-finalBoletin pro-800-inyeccion-riel-comun-diesel-final
Boletin pro-800-inyeccion-riel-comun-diesel-final

PIA DIESEL 2.pdf
PIA DIESEL 2.pdfPIA DIESEL 2.pdf
PIA DIESEL 2.pdf

Fundamentos de motores diesel-1
  Fundamentos de motores diesel-1  Fundamentos de motores diesel-1
Fundamentos de motores diesel-1

Turbos
TurbosTurbos
Turbos

Actuadores y sistemas de alimentacion
Actuadores y sistemas de alimentacionActuadores y sistemas de alimentacion
Actuadores y sistemas de alimentacion

erik terrel
erik terrelerik terrel
erik terrel

Actuadores y sistemas de alimentacion
Actuadores y sistemas de alimentacionActuadores y sistemas de alimentacion
Actuadores y sistemas de alimentacion

Honda tornado
Honda tornadoHonda tornado
Honda tornado

4 sistemas de enfriamiento
4 sistemas de enfriamiento4 sistemas de enfriamiento
4 sistemas de enfriamiento

4 sistemas de enfriamiento
4 sistemas de enfriamiento4 sistemas de enfriamiento
4 sistemas de enfriamiento

Ref comp sp sb castellano
Ref comp sp sb castellanoRef comp sp sb castellano
Ref comp sp sb castellano

Proyecto
ProyectoProyecto
Proyecto


Más de Instituto Santa Teresa de los Andes

Tableros de neumáticos
Tableros de neumáticosTableros de neumáticos
Tableros de neumáticos
Instituto Santa Teresa de los Andes

Simbologia 2013
Simbologia 2013Simbologia 2013
La radio
La radioLa radio
Frenos
FrenosFrenos
Cierre centralizado
Cierre centralizadoCierre centralizado
Caja 4 l60e
Caja 4 l60eCaja 4 l60e
Caja automatica ld
Caja automatica ldCaja automatica ld
Transmisión mecánica
Transmisión mecánicaTransmisión mecánica
Transmisión mecánica
Instituto Santa Teresa de los Andes

Sistema de aire acondicionado
Sistema de aire acondicionadoSistema de aire acondicionado
Sistema de aire acondicionado
Instituto Santa Teresa de los Andes

Admision diesel
Admision dieselAdmision diesel
El calor
El calorEl calor
Sistema de calefacción
Sistema de calefacciónSistema de calefacción
Sistema de calefacción
Instituto Santa Teresa de los Andes

Sistema de transmisión
Sistema de transmisiónSistema de transmisión
Sistema de transmisión
Instituto Santa Teresa de los Andes

Common rail bosch_manual
Common rail bosch_manualCommon rail bosch_manual
Common rail bosch_manual
Instituto Santa Teresa de los Andes

Montaje de circuitos
Montaje de circuitosMontaje de circuitos
Inyector heui
Inyector heuiInyector heui
Elementos de Circuito
Elementos de CircuitoElementos de Circuito
Simbologia Normalizada
Simbologia NormalizadaSimbologia Normalizada
Simbologia Normalizada
Instituto Santa Teresa de los Andes

Inyectores
InyectoresInyectores
Unidad 1
Unidad 1Unidad 1

Más de Instituto Santa Teresa de los Andes (20)

Tableros de neumáticos
Tableros de neumáticosTableros de neumáticos
Tableros de neumáticos

Simbologia 2013
Simbologia 2013Simbologia 2013
Simbologia 2013

La radio
La radioLa radio
La radio

Frenos
FrenosFrenos
Frenos

Cierre centralizado
Cierre centralizadoCierre centralizado
Cierre centralizado

Caja 4 l60e
Caja 4 l60eCaja 4 l60e
Caja 4 l60e

Caja automatica ld
Caja automatica ldCaja automatica ld
Caja automatica ld

Transmisión mecánica
Transmisión mecánicaTransmisión mecánica
Transmisión mecánica

Sistema de aire acondicionado
Sistema de aire acondicionadoSistema de aire acondicionado
Sistema de aire acondicionado

Admision diesel
Admision dieselAdmision diesel
Admision diesel

El calor
El calorEl calor
El calor

Sistema de calefacción
Sistema de calefacciónSistema de calefacción
Sistema de calefacción

Sistema de transmisión
Sistema de transmisiónSistema de transmisión
Sistema de transmisión

Common rail bosch_manual
Common rail bosch_manualCommon rail bosch_manual
Common rail bosch_manual

Montaje de circuitos
Montaje de circuitosMontaje de circuitos
Montaje de circuitos

Inyector heui
Inyector heuiInyector heui
Inyector heui

Elementos de Circuito
Elementos de CircuitoElementos de Circuito
Elementos de Circuito

Simbologia Normalizada
Simbologia NormalizadaSimbologia Normalizada
Simbologia Normalizada

Inyectores
InyectoresInyectores
Inyectores

Unidad 1
Unidad 1Unidad 1
Unidad 1


Mantenimiento motor diesel

  • 1. MECÁNICA BÁSICA PARA OPERADOR DE EQUIPO PESADO
  • 2. Partes y piezas del motor diesel Funcionamiento del motor diesel Mantenimiento del motor diesel Mantenimiento de sistema de combustible Mantenimiento de sistema de refrigeración Mantenimiento sistema de lubricación Revisión de niveles del motor diesel UNIDAD Nº1.- “MANTENIMIENTO BÁSICO DE MOTORES DIESEL”
  • 3. Objetivo Específico: “ Comprender los fundamentos generales del funcionamiento del motor y la mantención mecánica diesel”
  • 4. Obtuvo la patente alemana de su diseño en 1882, y un año después publicó, con el titulo “ THEORIE UND KONSTRUKTION EINES RATIONELLEN WAREMOTORS” , una detallada descripción de su motor. RUDOLF CHRISTIAN KARL DIESEL
  • 5.
  • 6. FUNCIONAMIENTO DEL MOTOR DIESEL Motor Térmico de combustión interna cuyo encendido se logra por la temperatura elevada que produce la compresión del aire en el interior del cilindro, conocido también como Motor de Encendido por Compresión (MEC)
  • 7. CICLO DE TRABAJO 1. Admisión: Aire puro entra en el cilindro por el movimiento descendente del pistón. 2. Compresión: El pistón comprime el aire muy fuerte y éste alcanza una temperatura muy elevada. 3. Trabajo: Se inyecta el combustible diesel, y éste se enciende inmediatamente por causa de la alta temperatura. 4. Escape: El pistón empuja los gases de combustión hacia el tubo de escape
  • 10. PUEDEN SER CLASIFICADOS SEGÚN: MONO CILÍNDRICO POLI CILÍNDRICOS SU NUMERO DE CILINDROS
  • 11. A RANGO DE R.P.M. BAJAS R.P.M. MEDIANAS R.P.M. ALTAS R.P.M.
  • 12. SU APLICACIÓN INDUSTRIAL VEHICULAR MARINO
  • 13. DISPOCICIÓN DE LOS CILINDROS EN V OPUESTOS EN LINEA
  • 14. TIPO DE INYECCIÓN INYECCIÒN DIRECTA INYECCIÒN INDIRECTA
  • 15. SISTEMA DE REFRIGERACIÓN POR LIQUIDO REFRIGERANTE POR AIRE
  • 16. SISTEMA DE ALIMENTACIÓN DE COMBUSTIBLE POR BOMBA DE INYECCIÓN POR INYECTOR BOMBA
  • 17. BOMBA DE INYECCIÓN LINEAL INDIVIDUAL BOMBA DE INYECCIÓN LINEAL MULTICILINDRICA
  • 18. SISTEMA DE ADMISIÓN DE AIRE ASPIRACIÓN NATURAL SOBRE ALIMENTADO
  • 19. COMPONENTES DE UN MEC El motor diesel (MEC) se constituye básicamente de las mismas partes que un motor de encendido por chispa (MECH), las que pueden ser clasificadas de acuerdo a su función en:
  • 20. ELEMENTOS FIJOS CULATA BLOCK CARTER
  • 23. Ciclo de Trabajo de un Motor Diesel
  • 24. CICLO DIESEL DE CUATRO TIEMPOS
  • 25. CICLO DIESEL DE DOS TIEMPOS CARRERA ASCENDENTE CARRERA DESCENDENTE
  • 26. DIAGRAMA DE DISTRIBUCIÓN PARA MOTORES DIESEL DE CUATRO TIEMPOS

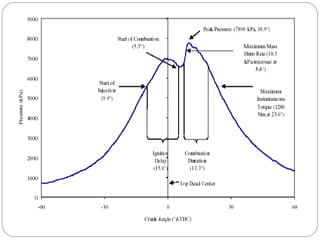

  • 27.
  • 29.
  • 31. POTENCIA Y PAR MOTOR O TORQUE TORQUE FUERZA ROTACIONAL QUE ENTREGA EL CIGÜEÑAL POTENCIA EFECTIVA . ES LA POTENCIA QUE EL MOTOR ENTREGA EN EL VOLANTE
  • 32. Ensayo de Motor para establecer Curva de Torque
  • 33. CILINDRADA, RELACIÓN Y PRESIÓN DE COMPRESIÓN CILINDRADA : volumen que desplazan los pistones del motor cuando se mueven desde el PMS al PMI. RELACIÓN DE COMPRESIÓN . Proporción entre el volumen total admitido y el volumen de la cámara de compresión. PRESIÓN DE COMPRESIÓN : Es la presión que se genera al comprimir el aire admitido dentro del cilindro del motor.
  • 34. SISTEMA DE REFRIGERACIÓN FUNCIÓN: Disipar el calor generado por la combustión del motor TIPOS: Por Liquido Refrigerante Por aire. Bomba de agua. Conductos de refrigerante. Cámaras de refrigeración. Termostato. Cámara superior de radiador. Panel de refrigeración. Cámara inferior radiador y entrada bomba de agua
  • 35. BOMBA DE AGUA RADIADOR
  • 36. COMPONENTES DEL SISTEMA DE REFRIGERACIÓN POR AIRE Aletas de Refrigeración Ventilador Correas de Accionamiento
  • 37. SISTEMA DE LUBRICACIÓN FUNCIÓN: Generar una película lubricante para disminuir el roce entre los elementos móviles del motor. Bomba Válvula Seguridad Enfriador de Aceite Filtro de Aceite Válvulas By pass
  • 38. COMPONENTES DEL SISTEMA DE LUBRICACIÓN Filtro de Aceite Bomba de Aceite Carter Enfriador de Aceite
  • 39. SISTEMA DE ADMISIÓN DE AIRE FUNCIÓN: Colectar el aire admitido por el motor. Purificar el aire admitido por el motor. Colectar los gases que evacua el motor.

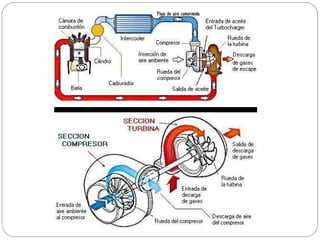

  • 40.
  • 41.
  • 42. COMPONENTES DEL SISTEMA DE ADMISIÓN DE AIRE Filtro de Aire Turboalimentador Post Enfriador
  • 43. SISTEMA DE ALIMENTACIÓN DE COMBUSTIBLE FUNCIÓN: Suministrar el combustible necesario para el funcionamiento del motor, de acuerdo con la carga aplicada al motor.
  • 44. ESTANQUE PRE- FILTRO FILTRO PRINCIPAL COMPONENTES SISTEMA DE BAJA PRESIÓN
  • 45. BOMBA DE TRANSFERENCIA Cuerpo Bomba de cebado manual Prefiltro Válvula de Salida Tapa del Pistón Válvula de Entrada
  • 46. Bombin Válvula de Entrada Válvula de Salida Pistón Resorte del Pistón Vástago de Accionamiento Seguidor de Rodillo Tapa del Pistón Resorte del Seguidor Cuerpo de la Bomba DETALLE
  • 47. COMPONENTES DEL SISTEMA DE ALTA PRESIÓN Regulador de Velocidad Vareador de Avance Inyección Bomba de Transferencia Bomba Inyectora Lineal Multicilindrica Elementos de Bombeo BOMBA INYECTORA LINEAL
  • 48. BOMBA ROTATIVA LUCAS CAV Cabezal Amortiguador de Pulsaciones Eje de Acciona-miento Entrada Combustible Salida de Combustible de Retorno Tapa Regulador Regulador de Velocidad Vareador de Avance de la inyección
  • 49. BOMBA DE INYECTORA ROTATIVA EN CORTE Bomba de Transferencia Orificio de Distribución Pistones de Bombeo Válvula de Dosificación
  • 50.
  • 51. INYECTOR INYECTOR DE ACCIONAMIENTO MECÁNICO INYECTOR DE ACCIONAMIENTO HIDRÁULICO
  • 52. SISTEMA DE INYECCIÓN DIESEL ELECTRÓNICO COMMON RAIL
  • 53.
  • 54. El mantenimiento y Reparaciones Varían según la aplicación para la cual se utilice el motor, mantenimiento previo y condiciones de operación.
  • 55. Verifique el nivel de aceite diariamente, o cada vez que vaya a utilizar su motor. El análisis del aceite puede prevenir fallas potenciales, ya que detecta desgaste de piezas clave y verifica el estado del aceite. Es normal que el motor consuma cierta cantidad de aceite. Refiérase a su manual de operación para más información, no todos los aceites y filtros son iguales, utilice el que recomienda el fabricante de su motor. ACEITE Y FILTROS: Una lubricación adecuada es crítica para mantener el desempeño y vida del motor. Es esencial utilizar el aceite y los filtros diseñados para motores específicos. Sin cambios regulares de aceite y filtros, el aceite se satura de impurezas y partículas contaminantes, y no puede realizar su función adecuadamente. Asegúrese de cambiar aceite y filtros según las indicaciones de su manual del operador.
  • 56. Los refrigerantes (anticongelantes) sufren desgaste y pérdida de sus propiedades al igual que el aceite. Mantener la química apropiada del refrigerante protege contra cavitación, corrosión, depósitos, gelatinización y congelamiento. SISTEMA DE REFRIGERACIÓN Verifique el nivel de refrigerante diariamente, o cada vez que vaya a utilizar su motor. Los sistemas de enfriamiento de los motores diesel requieren protección durante todo el año con un refrigerante de uso pesado, adecuado para este tipo de motor. Utilizar agua provocará problemas en el sistema de refrigeración y en el motor rápidamente. Inspeccione la bomba de agua y sus cojinetes, si hay fuga repare o reemplace la bomba. Limpie el radiador externamente cuando esté sucio (puede ser necesario hacerlo a diario si trabaja en un ambiente de aire sucio), y después de cada reparación. Mida la presión del sistema de refrigeración y la temperatura de apertura del termostato cada 1,200 horas de operación. Inspeccione regularmente las aspas del ventilador. Si están dobladas o rotas, reemplace el ventilador.
  • 57. Inspeccione las correas en busca de fisuras, desgaste o estiramiento, según los intervalos establecidos en su manual de operación. Reemplace cuando sea necesario. Mida la tensión de la correa, y el estado del tensor automático si su motor cuenta con esta opción. CORREAS
  • 58. SISTEMA DE COMBUSTIBLE Revise los inyectores y el tiempo de la bomba de inyección según se especifica en el manual del operador. Cambie los filtros de combustible regularmente, teniendo cuidado que sea el filtro indicado para su motor y tipo de sistema de inyección.
  • 59. La vida y desempeño del motor varía dependiendo de las condiciones de operación y la calidad del mantenimiento. Hacer una reparación mayor del motor antes de una falla puede evitar costosas reparaciones y la pérdida de precioso tiempo de trabajo. REPARACIÓN MAYOR DEL MOTOR CONSIDERE REALIZAR UNA REPARACIÓN MAYOR CUANDO EL MOTOR: Comienza a tener pérdida de potencia y a humear sin tener falla conocida en alguno de los componentes. Le cuesta trabajo arrancar debido a baja compresión. Comienza a consumir mayor cantidad de aceite. Tiene muchas horas de uso y se debe tomar medidas preventivas para evitar reparaciones costosas y largo tiempo detenido.
  • 60. Operaciones de Mantenimiento de Motor con Gestión Electrónica
