El panel frontal de la placa base conecta los botones y luces del gabinete a la placa base a través de cables llamados jumpers. Los jumpers conectan la luz del disco duro, la luz de encendido, el botón de encendido, el botón de reinicio y la bocina interna a la placa base en ubicaciones específicas descritas en el manual.

2. 7.- Ensamblaje - Conectores - Panel Frontal

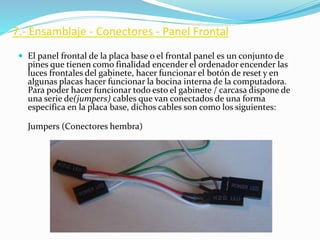

 El panel frontal de la placa base o el frontal panel es un conjunto de
pines que tienen como finalidad encender el ordenador encender las
luces frontales del gabinete, hacer funcionar el botón de reset y en
algunas placas hacer funcionar la bocina interna de la computadora.
Para poder hacer funcionar todo esto el gabinete / carcasa dispone de
una serie de(jumpers) cables que van conectados de una forma
específica en la placa base, dichos cables son como los siguientes:
Jumpers (Conectores hembra)

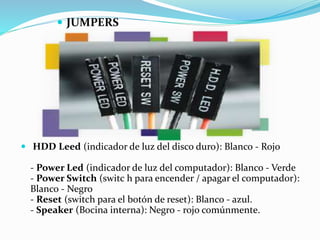

3.  HDD Leed (indicador de luz del disco duro): Blanco - Rojo
- Power Led (indicador de luz del computador): Blanco - Verde
- Power Switch (switc h para encender / apagar el computador):
Blanco - Negro
- Reset (switch para el botón de reset): Blanco - azul.
- Speaker (Bocina interna): Negro - rojo comúnmente.
 JUMPERS

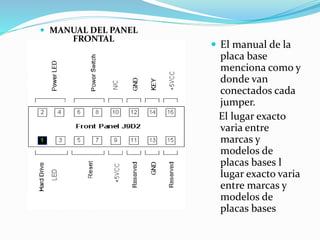

4.  El manual de la
placa base
menciona como y
donde van
conectados cada
jumper.
El lugar exacto
varia entre
marcas y
modelos de
placas bases l
lugar exacto varia
entre marcas y
modelos de
placas bases

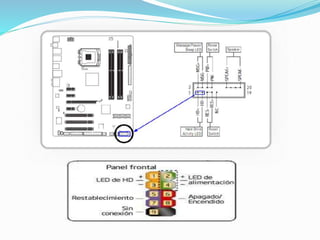

 MANUAL DEL PANEL
FRONTAL

6.  Botón de encendido y botón de reinicio
