Este documento resume los sistemas de cadenas y piñones. Consta de una cadena sin fin que engrana con piñones unidos a ejes conductor y conducido. Transmite movimiento entre ejes paralelos cambiando la velocidad pero no el sentido de giro. Ventajas incluyen transmisión constante de potencia con alto rendimiento, pero es más ruidoso y costoso que correas. Se usa comúnmente en bicicletas, motos y maquinaria.

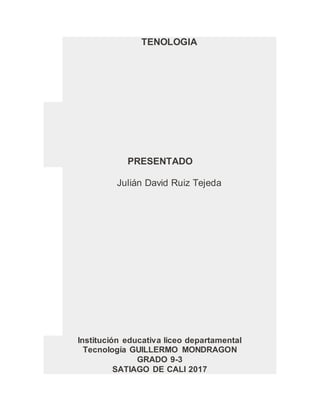

1. TENOLOGIA
PRESENTADO
Julián David Ruiz Tejeda
Institución educativa liceo departamental
Tecnología GUILLERMO MONDRAGON
GRADO 9-3
SATIAGO DE CALI 2017

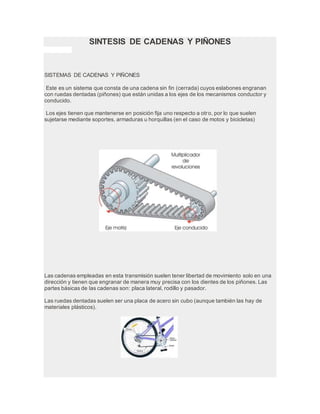

2. SINTESIS DE CADENAS Y PIÑONES
SISTEMAS DE CADENAS Y PIÑONES
Este es un sistema que consta de una cadena sin fin (cerrada) cuyos eslabones engranan
con ruedas dentadas (piñones) que están unidas a los ejes de los mecanismos conductor y
conducido.
Los ejes tienen que mantenerse en posición fija uno respecto a otro, por lo que suelen
sujetarse mediante soportes, armaduras u horquillas (en el caso de motos y bicicletas)
Las cadenas empleadas en esta transmisión suelen tener libertad de movimiento solo en una
dirección y tienen que engranar de manera muy precisa con los dientes de los piñones. Las
partes básicas de las cadenas son: placa lateral, rodillo y pasador.
Las ruedas dentadas suelen ser una placa de acero sin cubo (aunque también las hay de
materiales plásticos).

3. . VENTAJAS E INCONVENIENTES
Presenta la gran ventaja de mantener la relación de transmisión constante (pues no existe
deslizamiento) incluso transmitiendo grandes potencias entre los ejes (caso de motos y
bicicletas), lo que se traduce en mayor eficiencia mecánica (mejor rendimiento). Además, no
necesita estar tan tensa como las correas, lo que se traduce en menores averías en los
rodamientos de los piñones.
Presenta el inconveniente de ser más costoso, más ruidoso y de funcionamiento menos
flexible (en caso de que el eje conducido cese de girar por cualquier causa, el conductor
también lo hará, lo que puede producir averías en el mecanismo motor o la ruptura de la
cadena), así como el no permitir la inversión del sentido de giro ni la transmisión entre ejes
cruzados; además necesita una lubricación (engrase) adecuada.
¿PARA QUÉ SIRVE?  Se usa para transmitir un movimiento giratorio entre dos ejes
paralelos, pudiendo modificar la velocidad, pero no el sentido de giro. en las bicicletas se
emplea mucho en el ¨el cambio de velocidad¨ este mecanismo se emplea en bicicletas, motos,
motores de automóvil, puertas elevables, apertura de puertas automáticas. etc.
6. PARTES  Esta conformado por el piñón conductor, una cadena, piñón conducido, un eje
conductor y un eje conducido.
