La capa de sesión del modelo OSI crea y mantiene diálogos entre aplicaciones, maneja el intercambio de información para iniciar y mantener sesiones de forma simultánea o alternada. La capa de presentación codifica y convierte datos para garantizar su interpretación correcta, y comprime o encripta los datos. Las redes públicas de datos usan conmutación de circuitos, mensajes o paquetes para transferir datos.

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITECNICO
“SANTIAGO MARIÑO”
EXTENSION MARACAY
CAPA DE SESIÓN Y
CAPA DE PRESENTACIÓN
Maracay, Julio de 2013

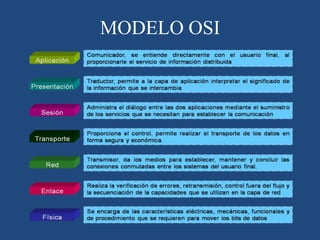

2. MODELO OSI

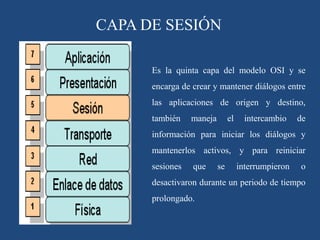

3. CAPA DE SESIÓN
Es la quinta capa del modelo OSI y se
encarga de crear y mantener diálogos entre
las aplicaciones de origen y destino,
también maneja el intercambio de
información para iniciar los diálogos y
mantenerlos activos, y para reiniciar
sesiones que se interrumpieron o
desactivaron durante un periodo de tiempo
prolongado.

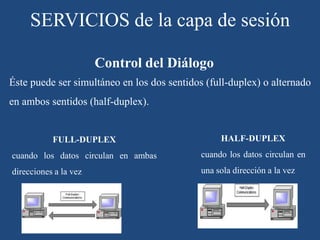

4. SERVICIOS de la capa de sesión
Éste puede ser simultáneo en los dos sentidos (full-duplex) o alternado
en ambos sentidos (half-duplex).
FULL-DUPLEX
cuando los datos circulan en ambas
direcciones a la vez
HALF-DUPLEX
cuando los datos circulan en
una sola dirección a la vez
Control del Diálogo

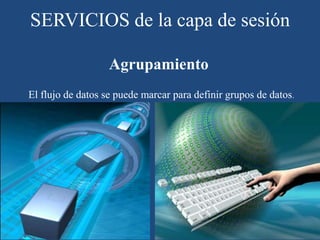

5. El flujo de datos se puede marcar para definir grupos de datos.
Agrupamiento
SERVICIOS de la capa de sesión

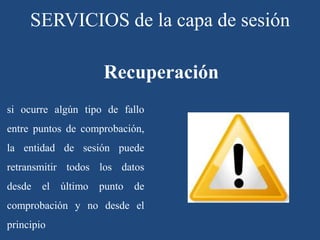

6. si ocurre algún tipo de fallo
entre puntos de comprobación,
la entidad de sesión puede
retransmitir todos los datos
desde el último punto de
comprobación y no desde el
principio
Recuperación
SERVICIOS de la capa de sesión

7. Son múltiples computadoras entre ellas que utilizan un sistema
de comunicación. Su objetivo es lograr que las computadoras se
comuniquen y compartan archivos
REDES

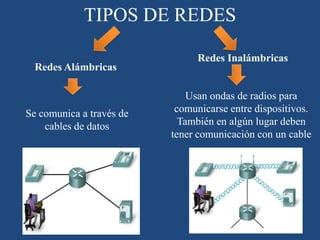

8. Redes Alámbricas
Se comunica a través de
cables de datos
Redes Inalámbricas
Usan ondas de radios para
comunicarse entre dispositivos.
También en algún lugar deben
tener comunicación con un cable
TIPOS DE REDES

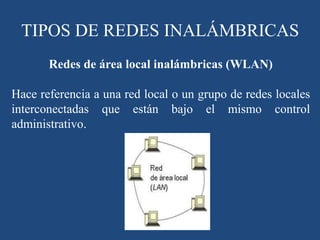

9. Redes de área local inalámbricas (WLAN)
Hace referencia a una red local o un grupo de redes locales
interconectadas que están bajo el mismo control
administrativo.
TIPOS DE REDES INALÁMBRICAS

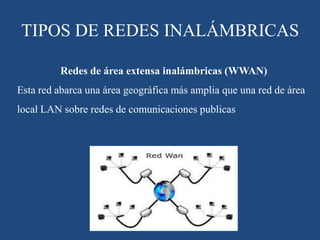

10. Redes de área extensa inalámbricas (WWAN)
Esta red abarca una área geográfica más amplia que una red de área
local LAN sobre redes de comunicaciones publicas
TIPOS DE REDES INALÁMBRICAS

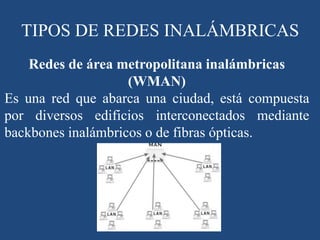

11. Redes de área metropolitana inalámbricas
(WMAN)
Es una red que abarca una ciudad, está compuesta
por diversos edificios interconectados mediante
backbones inalámbricos o de fibras ópticas.
TIPOS DE REDES INALÁMBRICAS

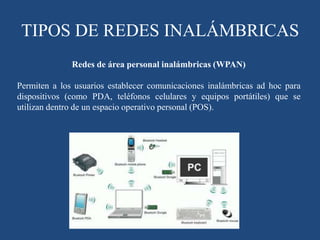

12. TIPOS DE REDES INALÁMBRICAS
Redes de área personal inalámbricas (WPAN)
Permiten a los usuarios establecer comunicaciones inalámbricas ad hoc para
dispositivos (como PDA, teléfonos celulares y equipos portátiles) que se
utilizan dentro de un espacio operativo personal (POS).

13. TOPOLOGÍAS DE RED
Definen la estructura de una red. Existen
dos tipos, topologías físicas y lógicas.

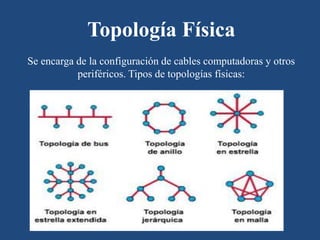

14. Topología Física
Se encarga de la configuración de cables computadoras y otros
periféricos. Tipos de topologías físicas:

15. Topología Lógica
Representa el mapa de los dispotivos de
una red y como se comunican entre ellos
(muestran el flujo de datos de una red).
Tipos de topologías de lógicas:

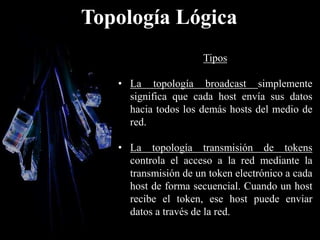

16. Topología Lógica
Tipos
• La topología broadcast simplemente
significa que cada host envía sus datos
hacia todos los demás hosts del medio de
red.
• La topología transmisión de tokens
controla el acceso a la red mediante la
transmisión de un token electrónico a cada
host de forma secuencial. Cuando un host
recibe el token, ese host puede enviar
datos a través de la red.

17. RENDIMIENTO DE UNA RED
El aumento de los datos transmitida por una red depende del
número de usuarios y la complejidad de los datos transmitidos

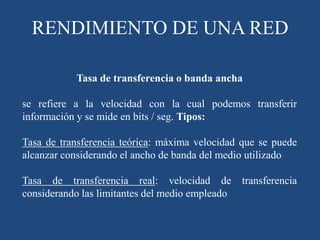

18. Tasa de transferencia o banda ancha
se refiere a la velocidad con la cual podemos transferir
información y se mide en bits / seg. Tipos:
Tasa de transferencia teórica: máxima velocidad que se puede
alcanzar considerando el ancho de banda del medio utilizado
Tasa de transferencia real: velocidad de transferencia
considerando las limitantes del medio empleado
RENDIMIENTO DE UNA RED

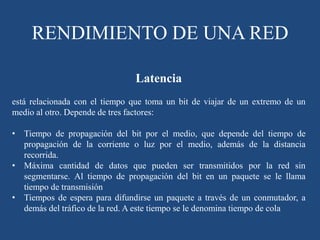

19. Latencia
está relacionada con el tiempo que toma un bit de viajar de un extremo de un
medio al otro. Depende de tres factores:
• Tiempo de propagación del bit por el medio, que depende del tiempo de
propagación de la corriente o luz por el medio, además de la distancia
recorrida.
• Máxima cantidad de datos que pueden ser transmitidos por la red sin
segmentarse. Al tiempo de propagación del bit en un paquete se le llama
tiempo de transmisión
• Tiempos de espera para difundirse un paquete a través de un conmutador, a
demás del tráfico de la red. A este tiempo se le denomina tiempo de cola
RENDIMIENTO DE UNA RED

20. CAPA DE PRSENTACIÓN

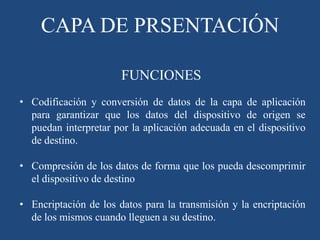

21. CAPA DE PRSENTACIÓN
• Codificación y conversión de datos de la capa de aplicación
para garantizar que los datos del dispositivo de origen se
puedan interpretar por la aplicación adecuada en el dispositivo
de destino.
• Compresión de los datos de forma que los pueda descomprimir
el dispositivo de destino
• Encriptación de los datos para la transmisión y la encriptación
de los mismos cuando lleguen a su destino.
FUNCIONES

22. REDES PÚBLICAS DE DATOS
Se utiliza para transferencias de datos. Estas utilizan técnicas de conmutación
comunes de redes públicas de datos tales como:
• Conmutación de circuitos: Se establece la llamada, se transfiere
información y se desconecta después de la llamada
• Conmutación de mensajes: Es una forma de red de almacenar y enviar
mensajes, evidentemente los datos no se transfieren en tiempo real. Esta
conmutación es más eficiente que la de circuito
• Conmutación de paquetes: Los datos se dividen en segmentos más
pequeños (llamados paquetes) antes de ser transmitidos a través de la red.

23. MÉTODOS DE ACCESO EN REDES LAN
Los métodos de acceso se refieren a las reglas que deben seguir las estaciones de
trabajo para acceder al medio y transmitir su información
Los métodos de acceso más utilizados en la actualidad son: CSMA/CD,
CSMA/CA y Token Passing.

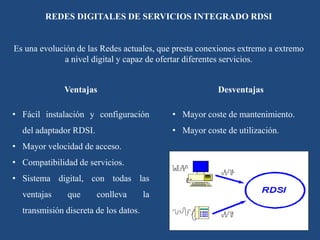

24. REDES DIGITALES DE SERVICIOS INTEGRADO RDSI
Es una evolución de las Redes actuales, que presta conexiones extremo a extremo
a nivel digital y capaz de ofertar diferentes servicios.
Ventajas
• Fácil instalación y configuración
del adaptador RDSI.
• Mayor velocidad de acceso.
• Compatibilidad de servicios.
• Sistema digital, con todas las
ventajas que conlleva la
transmisión discreta de los datos.
Desventajas
• Mayor coste de mantenimiento.
• Mayor coste de utilización.
