El documento describe las características y funcionalidades del protocolo SS7. SS7 fue diseñado para satisfacer las necesidades de voz y datos y proporciona señalización estandarizada, flexibilidad, robustez, confiabilidad y capacidad de evolución e interconexión. SS7 es la red de señalización más grande del mundo que conecta operadores de telefonía fija, móvil y larga distancia.

2. El sistema SS7 ha sido concebido para satisfacer las
necesidades tanto de voz como de datos
Es el Protocolo de señalización telefónica SS7

3.  Señalización estandarizada
 Flexibilidad
 Robustez y confiabilidad
 Posibilidad de evolucionar
 Capacidad de interconexión
 Soporte para nuevos y variados servicios.

4.  SS7 derivada de SS6
 Provee mas capacidad
 SS7 usa longitud de paquete variable a diferencia de SS6(más
versátil)
 SS7 usa enlaces de 56 kbpsy 1,544 Mbps
 Las redes celulares utilizan SS7 para comunicarse entre sí
 SS7 es la red de voz y datos mas grande, enlazando compañías
telefónicas locales, de larga distancia y compañías celulares
mundialmente.
 SS7 es lo suficientemente sofisticada para funcionar por si misma
con muy poca interacción del personal de mantenimiento.

5. Protocolo SS7

 SS7 es una red especializada en señalización, independiente y
superpuesta a la red que presta el servicio de comunicación
(telefonía básica, red inteligente, RDSI, redes ATM, redes móviles
GSM).
 La disponibilidad de esta red es fundamental para el
procesamiento de llamadas. Por esta razón, se construye
utilizando una arquitectura redundante.

6. CARACTERISTICAS
SS7


7. ALTA MEJOR SERVICIO
(MAYOR ECONOMIA
FLEXIBILIDAD
RAPIDEZ)
ALTA CPA
CAPACIDAD
SEÑALIZACION
ALTA POR CANAL
CONFIABILIDAD PS Y PTS
COMUN

8. SOPORTA
CIENTOS
DE
TRONCALES
DIFERENTES SISTEMAS
DE
TELECOMUNICACIONES
PROPORCION
A
FUENTES
DE SOLUCION
DE
PROBLEMAS ECONOMIA
DE REDES

9. MEJOR SERVICIO.
MAS DIFICULTAD DE
INTROMISION DE USUARIOS
MAFIOSOS.
ES UN NODO DE CONMUTACIÓN O
PROCESAMIENTO
EN UNA RED DE SEÑALIZACIÓN.
QUE COMUNICA DATOS ENTRE
PROCESADORES.

10. INTERCAMBIO DE
ALMACENAMIENTO
ENTRE CENTRALES
DE CONTRO.
PTS
TRANFERENCIA DE
SEÑALIZACION
PS.
NODO DE CONMUTACION

11. Estructura tradicional de red SS7
Una red de señalización tradicional requiere una gran cantidad de
recursos y esfuerzos para la configuración y mantenimiento. Lo hace, sin
embargo, proporcionar los medios para la transferencia eficiente y confiable
de la información (ya sea como conexiones directas o enlace por enlace).
Esto es suficiente en la funcionalidad, sino también poco
satisfactoria cuando se apunta a la transmisión de paquetes basada en el
mecanismo de transporte principal es tradicional TDM (PDH / SDH) de la
transmisión.

12. La Estructura de las
Capas


13. Esquema de Capas
 Explicación de la Disposición por Capas OSI


14. Esquema de Capas

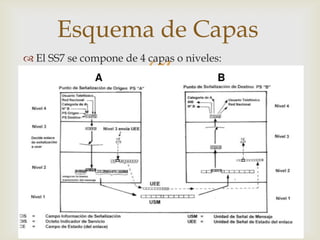

 El SS7 se compone de 4 capas o niveles:


15. Características Relevantes

 Señalización Canal por
Canal y Canal Común:
 Canal por Canal: Cada
canal de voz tiene asociado
a el un canal se señalización
para su uso exclusivo
 Canal Común: Existe un
canal de señalización por
en que se transporta la
información de señalización
de varios canales a la vez.

16. Características Relevantes

 Sistema de Señalización por Canal Común
 Se utiliza para el intercambio de señalización entre
centrales de control por programa almacenado
 Su utilización masiva tiende a la estructuración de dos
redes separadas; una de trafico y otra de señalización
 Estructurada con Punto de Conmutación de
Servicios (SSP), Punto de Transferencia de Señal (STP),
y Punto de Control de Servicio (SCP)

17. Las Comunicaciones en los
Sistemas Celulares
OAM ASEs
 Aplicación
TCAP Presentación
ISUP
NULO Sesión
transporte
SCCP
Red
MTP nivel 3
MTP nivel 2 Enlace de datos
MTP nivel 1 Física
ASEs = Elemento de servicio de aplicación
ISDN-UP = parte de usuario de ISDN
MTP = parte de transferencia de mensaje
OMAP = parte de operaciones, mantenimiento y administración
SCCP = parte de control de la señalización de la conexión
TCAP = parte de aplicación de capacidades de transacción

18. La Estructura de Red en la
Señalización N° 7


19. PROCESO DE UNA LLAMADA
TELEFÓNICA SS7
3.- LA CENTRAL B VERIFICA
QUE EL ABONADO B PUEDE
1.- EL ABONADO A INICIA
HABLAR Y ENVÍA UN MENSAJE
LA SEÑALIZACIÓN DE 2.- LA CENTRAL A DE DIRECCIONAMIENTO
ABONADO CON LA
ENVÍA UN MENSAJE DE COMPLETO (ACM). SE ABRE UN
CENTRAL A Y ENVÍA EL
DIRECCIÓN INICIAL CANAL DE VOZ.
NÚMERO DEL TELÉFONO B.
(IAM). CONTIENE EL
NÚMERO LLAMADO Y
EL LLAMANTE.
4.- CUANDO EL ABONADO B
CONTESTA, LA CENTRAL B
ENVÍA UN MENSAJE DE
RESPUESTA (ANM). SE
INICIA LA CONVERSACIÓN
6.- LA CENTRAL B CONFIRMA
RECEPCIÓN ENVIANDO UN
MENSAJE DE LIBERACIÓN DE 5.- CUANDO EL
CIRCUITOS (RLC). SE CIERRA ABONADO A CUELGA, LA
EL CANAL DE VOZ. CENTRAL A ENVÍA UN
MENSAJE DE LIBERACIÓN
(REL)

20. Mejorar la flexibilidad y velocidad en el establecimiento de
llamada.
reduce el tiempo de uso del costo de voz.
mejorar el control de las llamadas y la gestión (tasación)
señalización bidireccional.
eliminación de equipos por troncal señal.
permite cambios de información de señalización en tiempo real,
entre redes de conmutación.
económica utilización de los circuitos de conversación
admite procedimientos de transmisión de datos tales como:
métodos de detección de errores y corrección de errores.

21. CAS y CCS
TComparación de señalización CAS y CCS.
Tipo de señalización 
abla 01. Comparación de señalización CAS y
R2-Digital SS7
CCS.
Denominación Asociada al Canal Canal Común
Sigla identificatoria CAS SS7
Capacidad de señalización 64 kb/s 64 kb/s
Equivalencia en canales 30 1300
Red de señalización rígida flexible
Tipo de servicio telefonía cualquiera
Complejidad modelo OSI capa 1 capa 1 a 4
