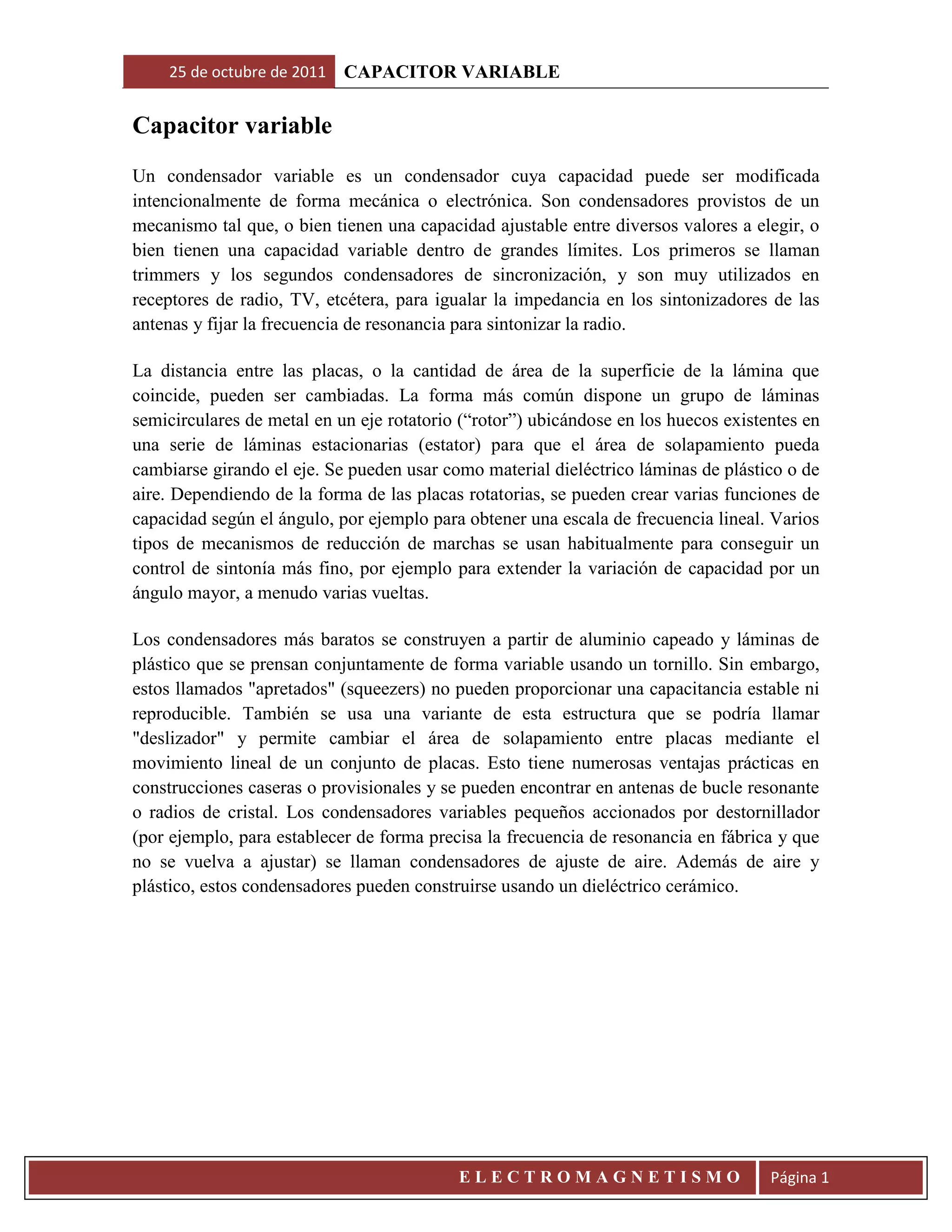

1. 25 de octubre de 2011 CAPACITOR VARIABLE
Capacitor variable
Un condensador variable es un condensador cuya capacidad puede ser modificada
intencionalmente de forma mecánica o electrónica. Son condensadores provistos de un
mecanismo tal que, o bien tienen una capacidad ajustable entre diversos valores a elegir, o
bien tienen una capacidad variable dentro de grandes límites. Los primeros se llaman
trimmers y los segundos condensadores de sincronización, y son muy utilizados en
receptores de radio, TV, etcétera, para igualar la impedancia en los sintonizadores de las
antenas y fijar la frecuencia de resonancia para sintonizar la radio.
La distancia entre las placas, o la cantidad de área de la superficie de la lámina que
coincide, pueden ser cambiadas. La forma más común dispone un grupo de láminas
semicirculares de metal en un eje rotatorio (“rotor”) ubicándose en los huecos existentes en
una serie de láminas estacionarias (estator) para que el área de solapamiento pueda
cambiarse girando el eje. Se pueden usar como material dieléctrico láminas de plástico o de
aire. Dependiendo de la forma de las placas rotatorias, se pueden crear varias funciones de
capacidad según el ángulo, por ejemplo para obtener una escala de frecuencia lineal. Varios
tipos de mecanismos de reducción de marchas se usan habitualmente para conseguir un
control de sintonía más fino, por ejemplo para extender la variación de capacidad por un
ángulo mayor, a menudo varias vueltas.
Los condensadores más baratos se construyen a partir de aluminio capeado y láminas de
plástico que se prensan conjuntamente de forma variable usando un tornillo. Sin embargo,
estos llamados "apretados" (squeezers) no pueden proporcionar una capacitancia estable ni
reproducible. También se usa una variante de esta estructura que se podría llamar
"deslizador" y permite cambiar el área de solapamiento entre placas mediante el
movimiento lineal de un conjunto de placas. Esto tiene numerosas ventajas prácticas en
construcciones caseras o provisionales y se pueden encontrar en antenas de bucle resonante
o radios de cristal. Los condensadores variables pequeños accionados por destornillador
(por ejemplo, para establecer de forma precisa la frecuencia de resonancia en fábrica y que
no se vuelva a ajustar) se llaman condensadores de ajuste de aire. Además de aire y
plástico, estos condensadores pueden construirse usando un dieléctrico cerámico.
ELECTROMAGNETISMO Página 1

2. 25 de octubre de 2011 CAPACITOR VARIABLE
Construcción de un condensador variable: Proceso
Para comenzar, cortaremos dos piezas de madera (o plástico) de unas medidas mínimas
como las de la figura 1. Lo más importante es respetar la separación de 40 mm entre los dos
taladros del condensador propiamente dicho, estos taladros serán del diámetro adecuado a
los tornillos que vallamos a utilizar. Lo mejor es cortar y taladrar las dos piezas al mismo
tiempo para que resulten totalmente iguales.
ELECTROMAGNETISMO Página 2

3. 25 de octubre de 2011 CAPACITOR VARIABLE
A continuación tomamos la que va a ser la base y le pegamos o atornillamos la que hará
de tope. Esta pieza bastará que tenga una altura suficiente para que rebase ligeramente la
última cuchilla.
Segundo paso.
Ahora tomaremos los seis tornillos (figura 3) y los introduciremos en los correspondientes
orificios, a los de las esquinas les ponderemos arandelas por la parte de abajo y los
presionaremos a la madera con tuercas (1).
Al tornillo de las láminas fijas le uniremos por la parte de abajo el primer conductor y
también lo presionaremos con una tuerca (2).
Al tornillo de la parte móvil le pondremos también una tuerca, pero a ras de la madera y sin
presionar para que permita el giro de la parte móvil y sobre esta tuerca sujetaremos el
segundo conductor que ha de ser flexible pues tendrá movimiento (3).
Ahora comenzamos a construir el condensador propiamente dicho poniendo sobre la parte
fija la primera cuchilla, después pondremos sobre la tuerca de la parte móvil una arandela
gruesa (o dos si no son gruesas) y sobre estas, otra cuchilla enfrentada con la primera (4).
ELECTROMAGNETISMO Página 3

4. 25 de octubre de 2011 CAPACITOR VARIABLE
A continuación pondremos en la parte fija el doble de arandelas que hemos puesto en la
parte móvil.
Seguidamente iremos poniendo arandelas (la misma cantidad a cada lado, seguidas de la
correspondiente cuchilla, hasta que consideremos que el numero de placas es suficiente.
Sobre la última cuchilla de la parte fija ponemos una arandela de presión y una tuerca y
haciendo que todas las cuchillas queden igualadas contra el tope apretamos firmemente la
tuerca de modo que esta parte quede hecha un solo cuerpo (5).
ELECTROMAGNETISMO Página 4

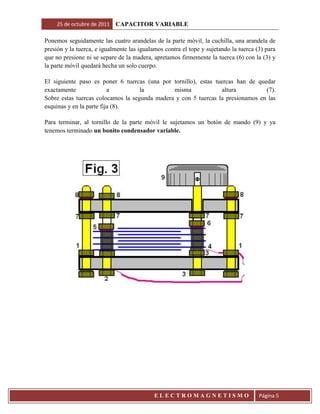

5. 25 de octubre de 2011 CAPACITOR VARIABLE
Ponemos seguidamente las cuatro arandelas de la parte móvil, la cuchilla, una arandela de
presión y la tuerca, e igualmente las igualamos contra el tope y sujetando la tuerca (3) para
que no presione ni se separe de la madera, apretamos firmemente la tuerca (6) con la (3) y
la parte móvil quedará hecha un solo cuerpo.
El siguiente paso es poner 6 tuercas (una por tornillo), estas tuercas han de quedar
exactamente a la misma altura (7).
Sobre estas tuercas colocamos la segunda madera y con 5 tuercas la presionamos en las
esquinas y en la parte fija (8).
Para terminar, al tornillo de la parte móvil le sujetamos un botón de mando (9) y ya
tenemos terminado un bonito condensador variable.
ELECTROMAGNETISMO Página 5

6. 25 de octubre de 2011 CAPACITOR VARIABLE
Conclusión
En conclusión a este proyecto de construcción de un capacitor variable, se
puede decir que el elaborarlo no fue nada sencillo, se hicieron investigaciones
primeramente, se checaron los materiales dieléctricos para que tenga un
correcto funcionamiento, se hicieron varias pruebas para que al final quedara
un capacitor de acuerdo a las características que se investigaron. Como
resultado de esto el capacitor variable, su función principal es regular la
capacitancia de acuerdo al movimiento de una parte móvil que está integrada
en el capacitor. Este tipo de dispositivos se usan en diversos arreglos y/o
circuitos electrónicos, donde se requiera un condensador o capacitor variable.
