Este capítulo introduce el modelado 3D en geología. Explica que un modelo geológico 3D representa la geología y mineralización de un yacimiento usando información predictible. Los modelos son útiles para el diseño y operación de minas. Se puede modelar cuerpos de vetas, litología, fallas, distribución de leyes y variables geológicas, superficies, labores mineras, anomalías y métodos de minado. El proceso general incluye crear un proyecto, cargar datos, compositar muestras, model

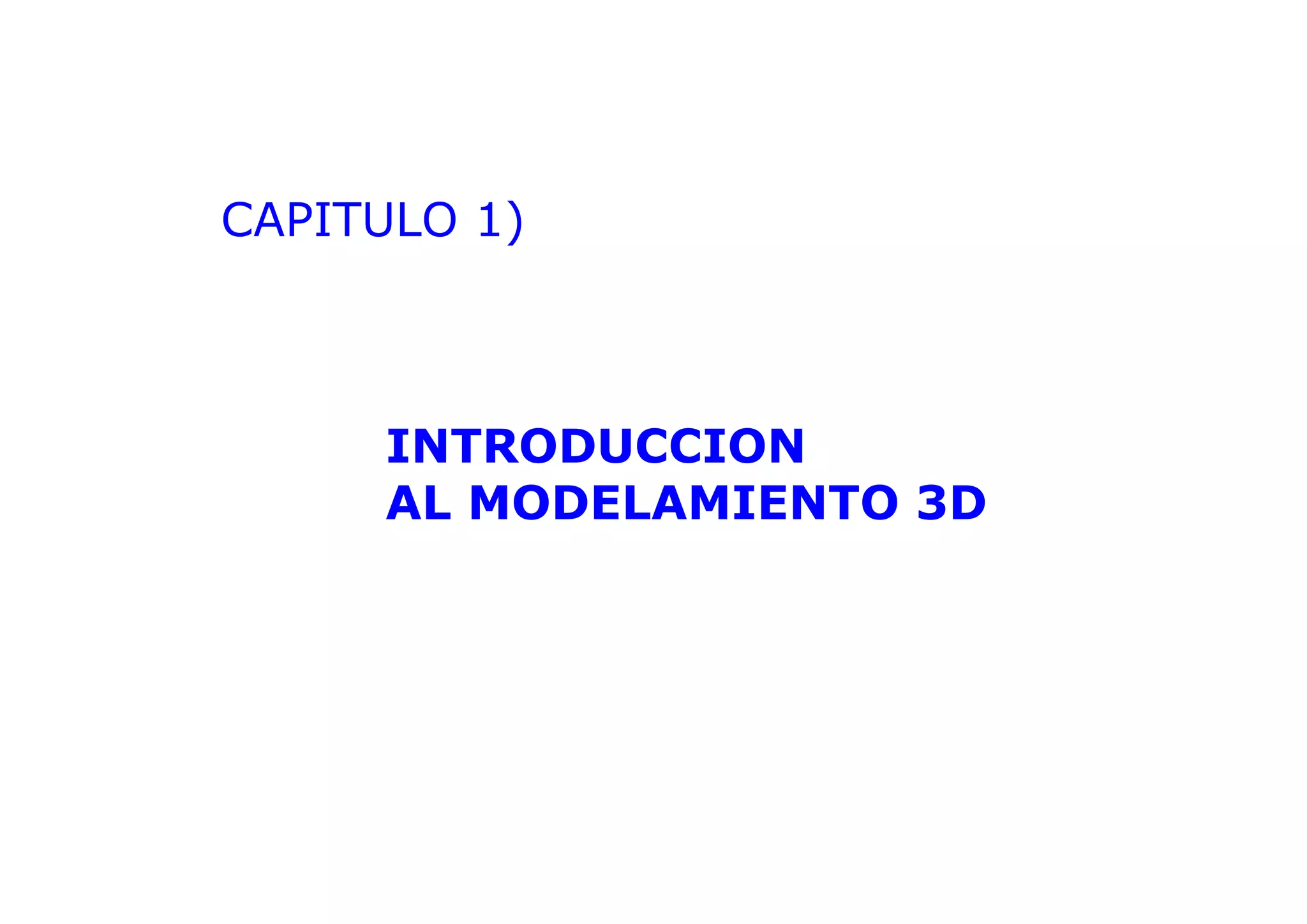

1. CAPITULO 1)
INTRODUCCION
AL MODELAMIENTO 3D

2. 1.1) QUE ES UN MODELO
GEOLOGICO
ES UNA
REPRESENTACION 3D
DE LA GEOLOGIA y/o
MINERALIZACION DE
UN YACIMIENTO,
CONSTRUIDO A PARTIR
DE INFORMACION
PREDECIBLE.
UN MODELO DEL
CUERPO MINERALIZADO
ES PARTE IMPORTANTE
DEL DISEÑO Y
OPERACIÓN DE UNA
MINA O PROYECTO.

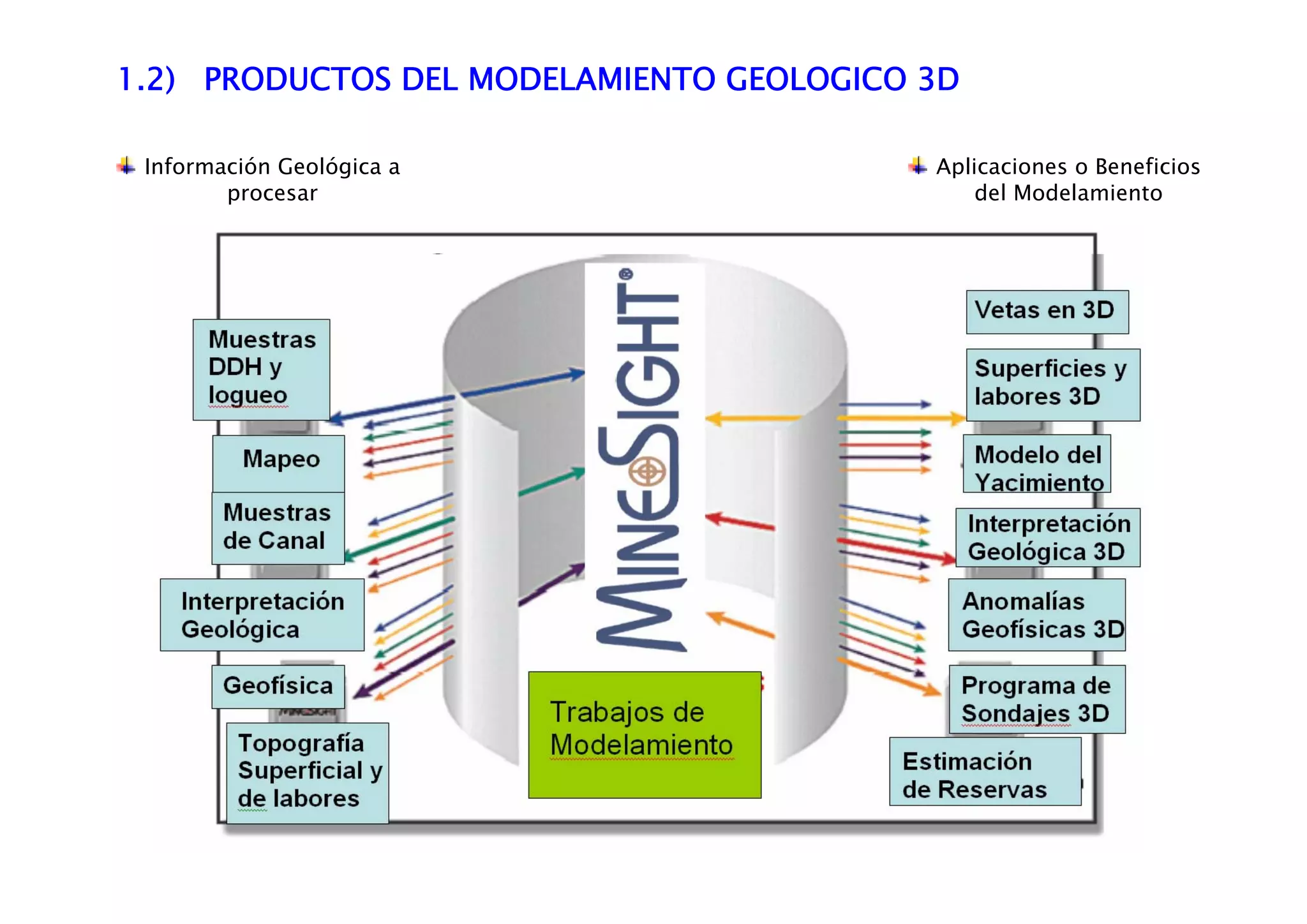

3. 1.2) PRODUCTOS DEL MODELAMIENTO GEOLOGICO 3D
Información Geológica a
procesar
Aplicaciones o Beneficios
del Modelamiento

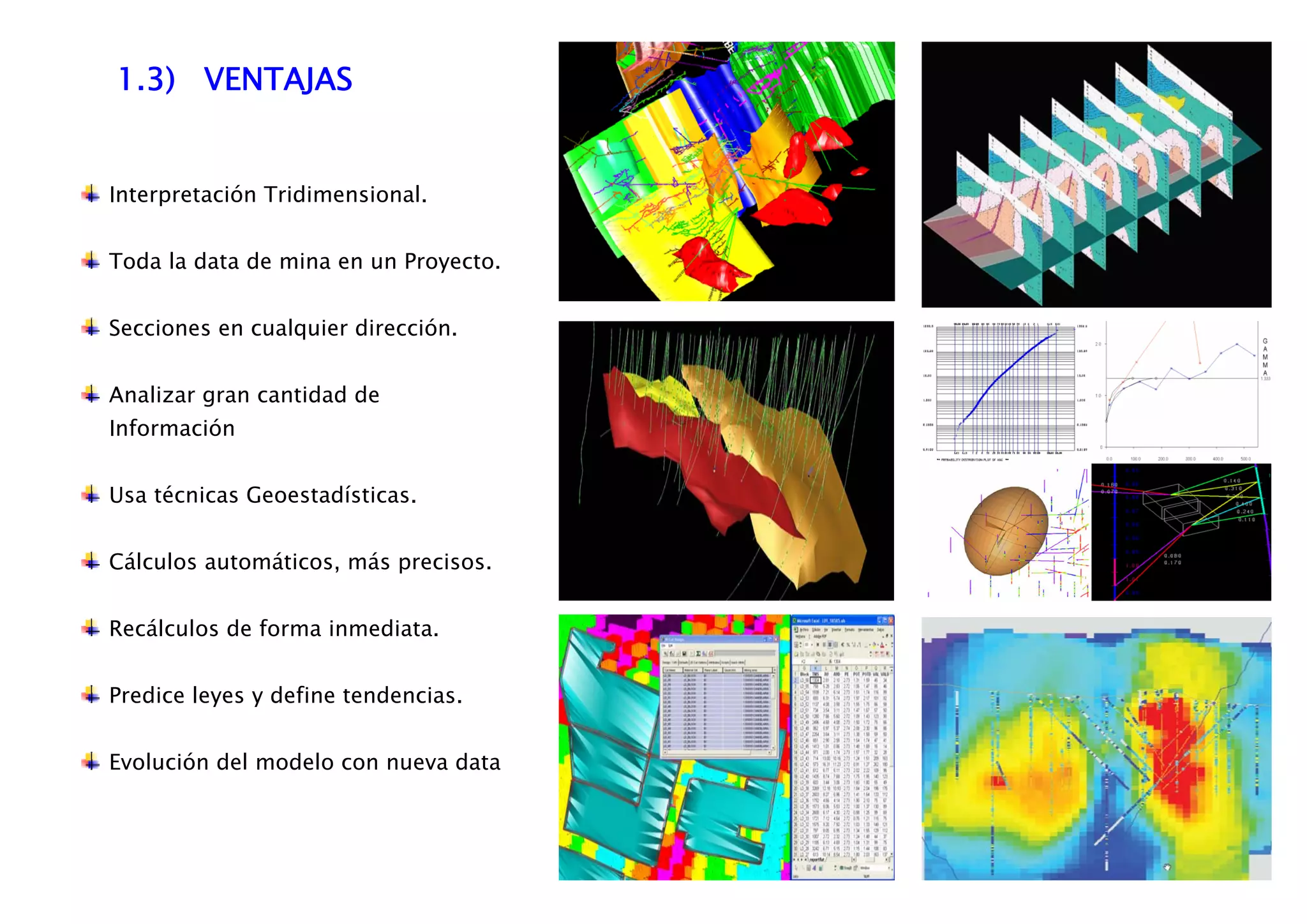

4. 1.3) VENTAJAS
Interpretación Tridimensional.
Toda la data de mina en un Proyecto.
Secciones en cualquier dirección.
Analizar gran cantidad de
Información
Usa técnicas Geoestadísticas.
Cálculos automáticos, más precisos.
Recálculos de forma inmediata.
Predice leyes y define tendencias.
Evolución del modelo con nueva data

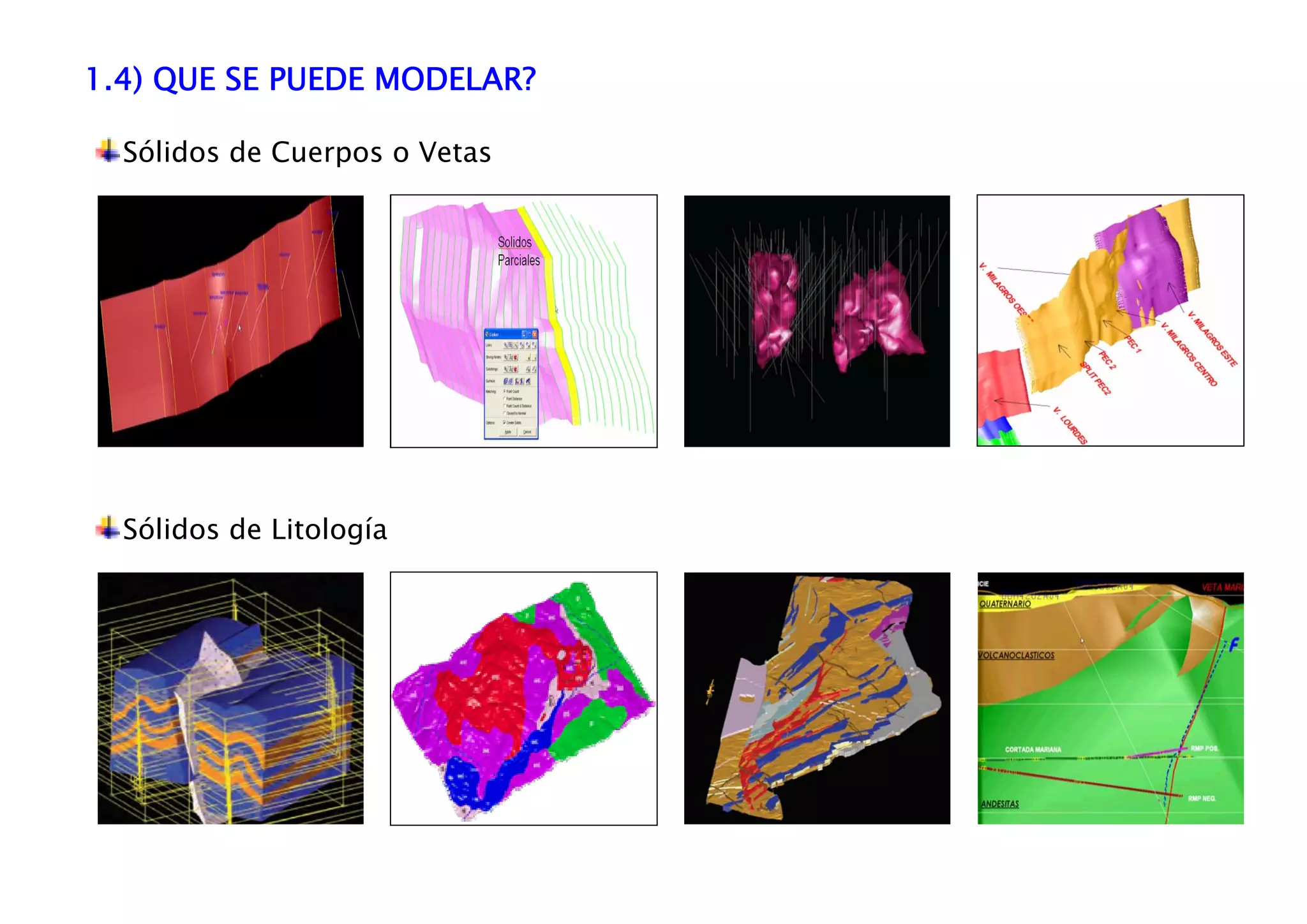

5. 1.4) QUE SE PUEDE MODELAR?
Sólidos de Cuerpos o Vetas
Sólidos de Litología

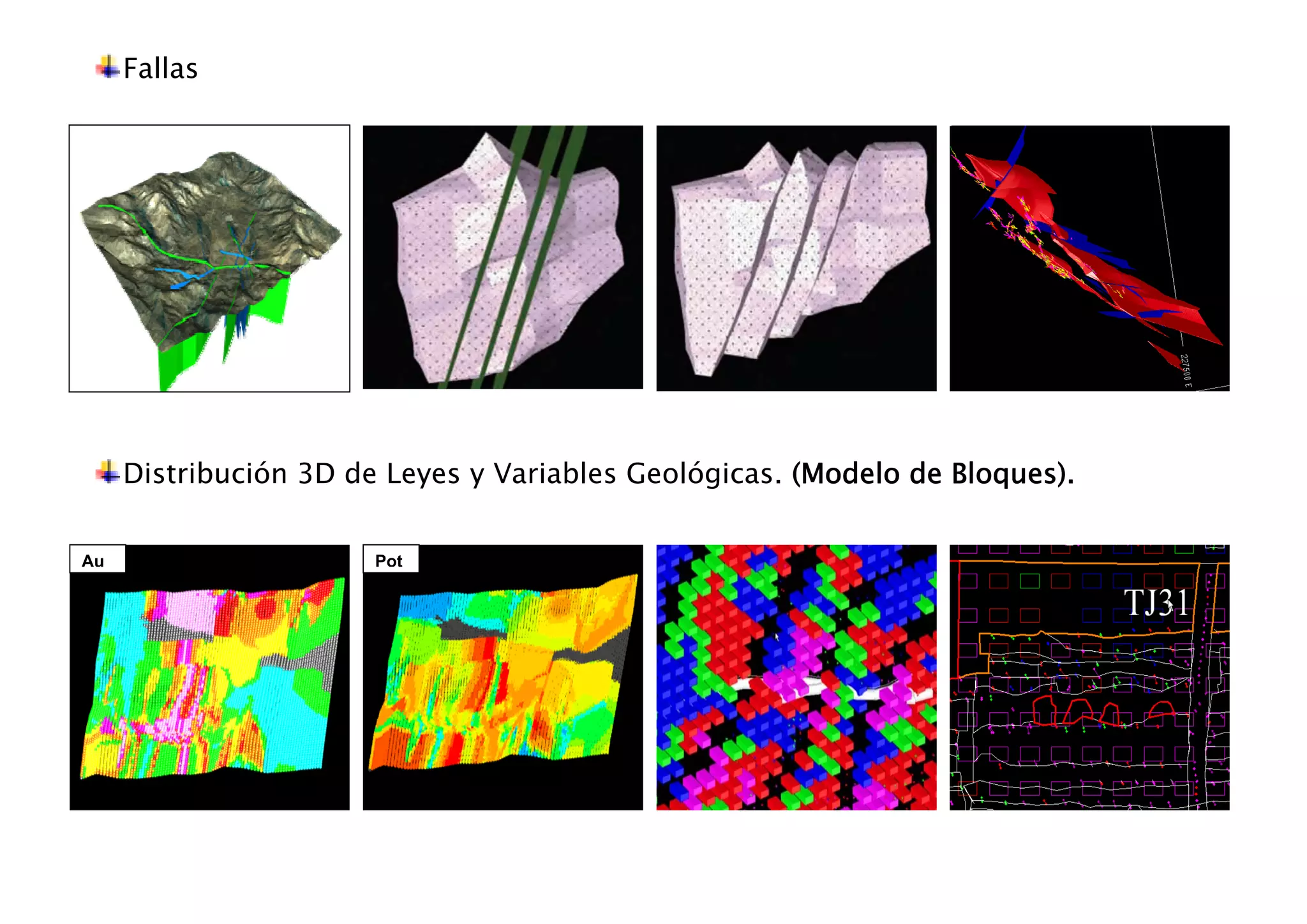

6. Fallas
Distribución 3D de Leyes y Variables Geológicas. (Modelo de Bloques).
Au Pot

7. Superficies
Labores Mineras 3D y Proyectos

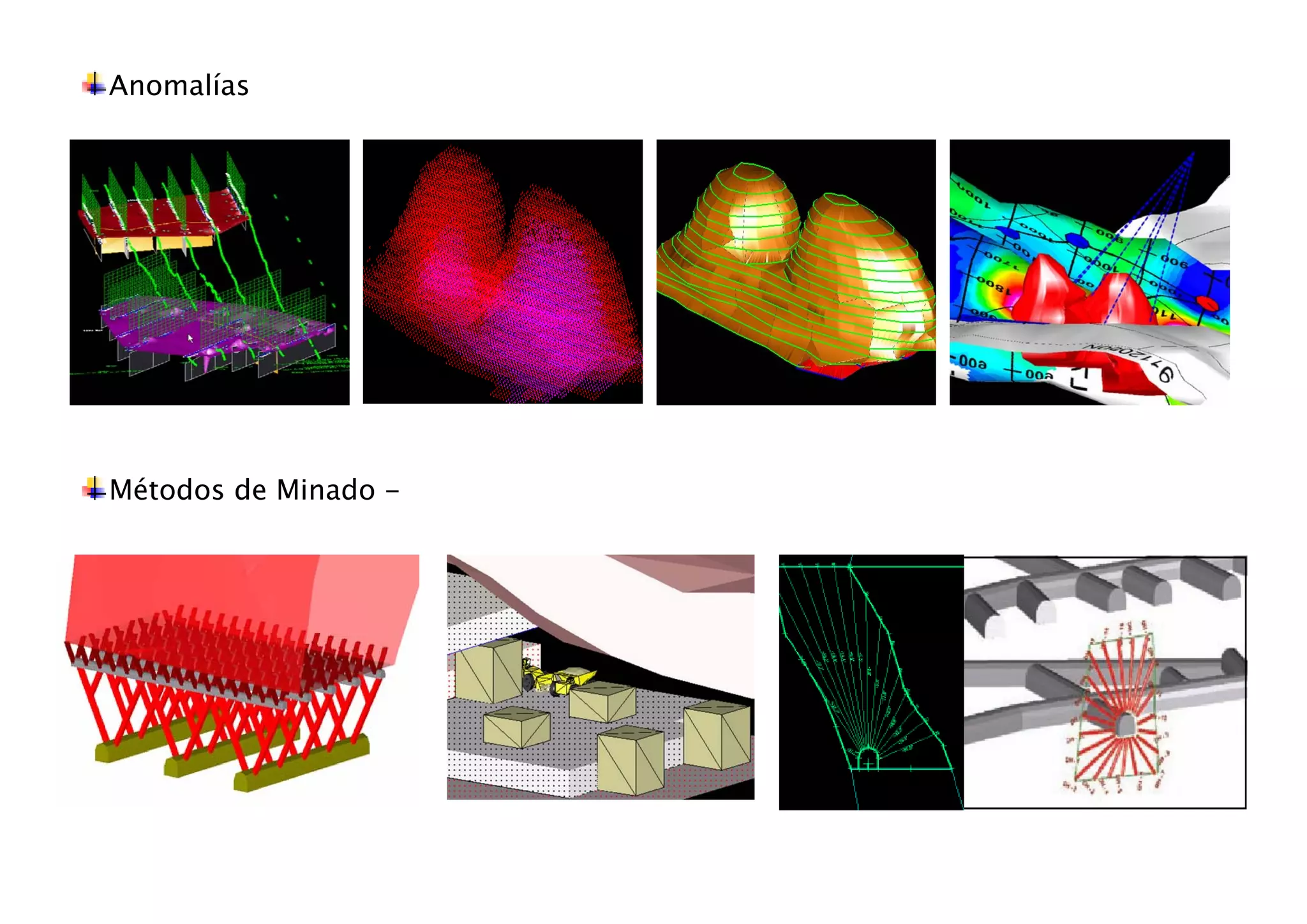

8. Anomalías
Métodos de Minado -

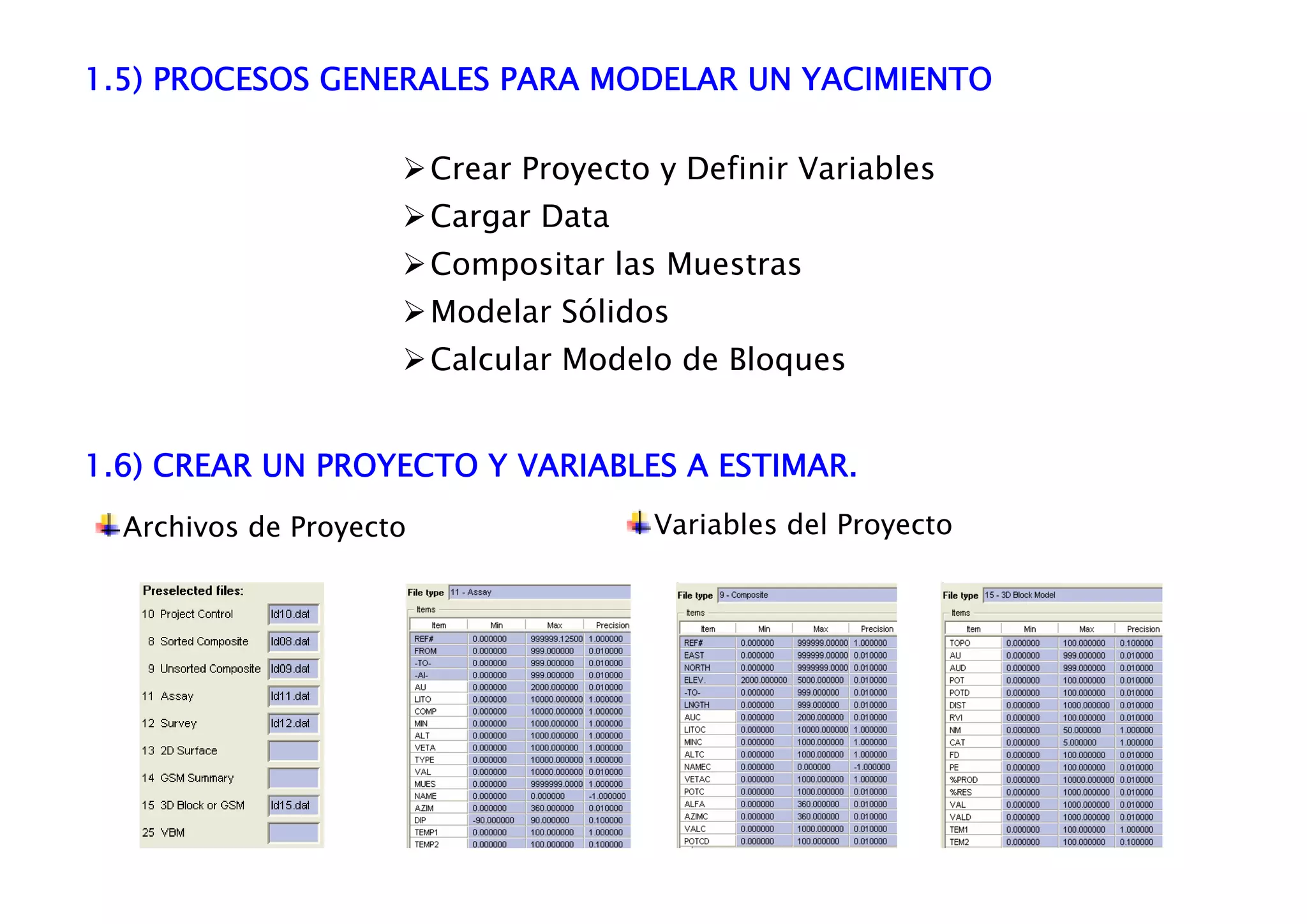

9. 1.5) PROCESOS GENERALES PARA MODELAR UN YACIMIENTO
1.6) CREAR UN PROYECTO Y VARIABLES A ESTIMAR.
Archivos de Proyecto Variables del Proyecto
Crear Proyecto y Definir Variables
Cargar Data
Compositar las Muestras
Modelar Sólidos
Calcular Modelo de Bloques

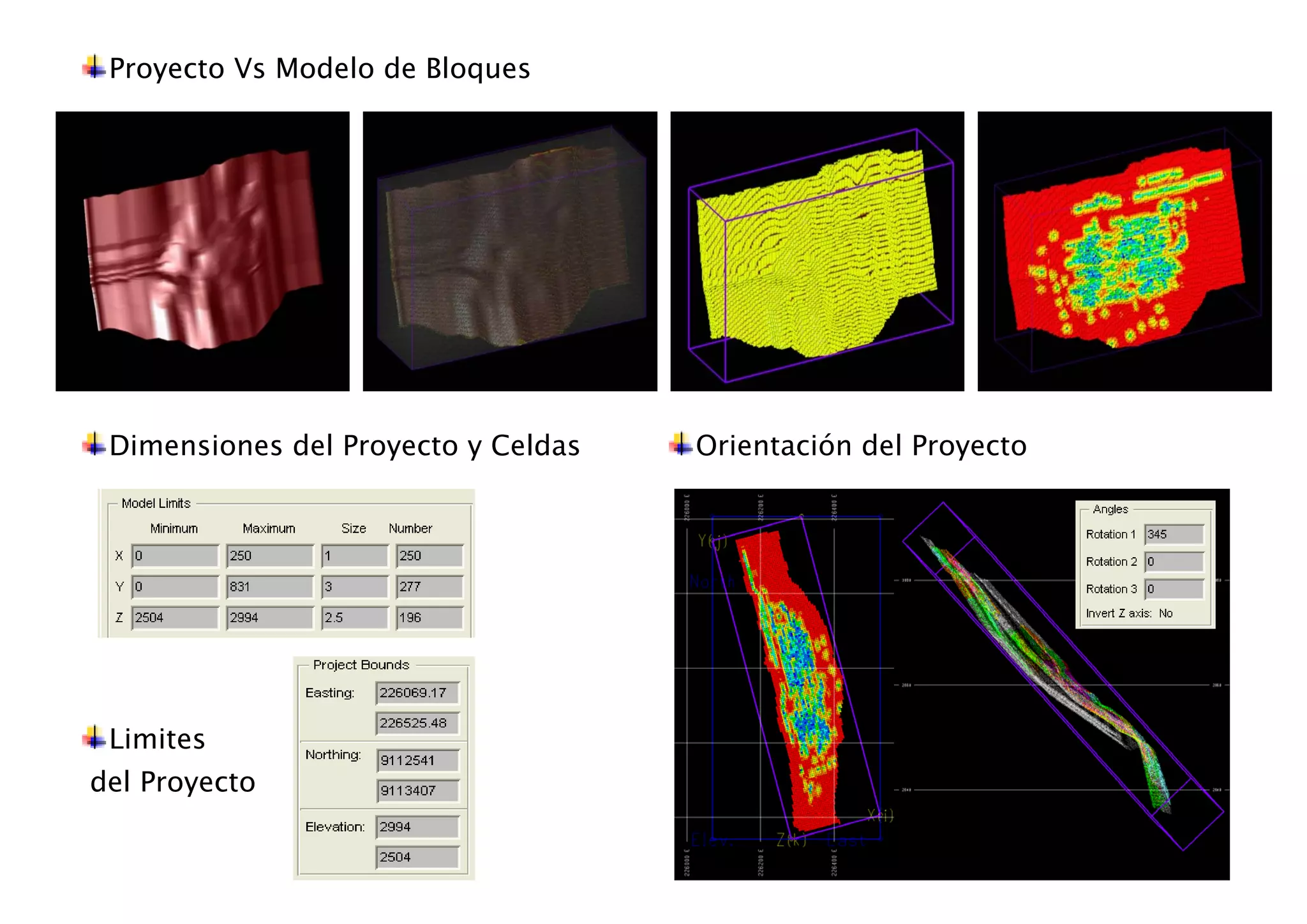

10. Limites
del Proyecto
Orientación del ProyectoDimensiones del Proyecto y Celdas
Proyecto Vs Modelo de Bloques

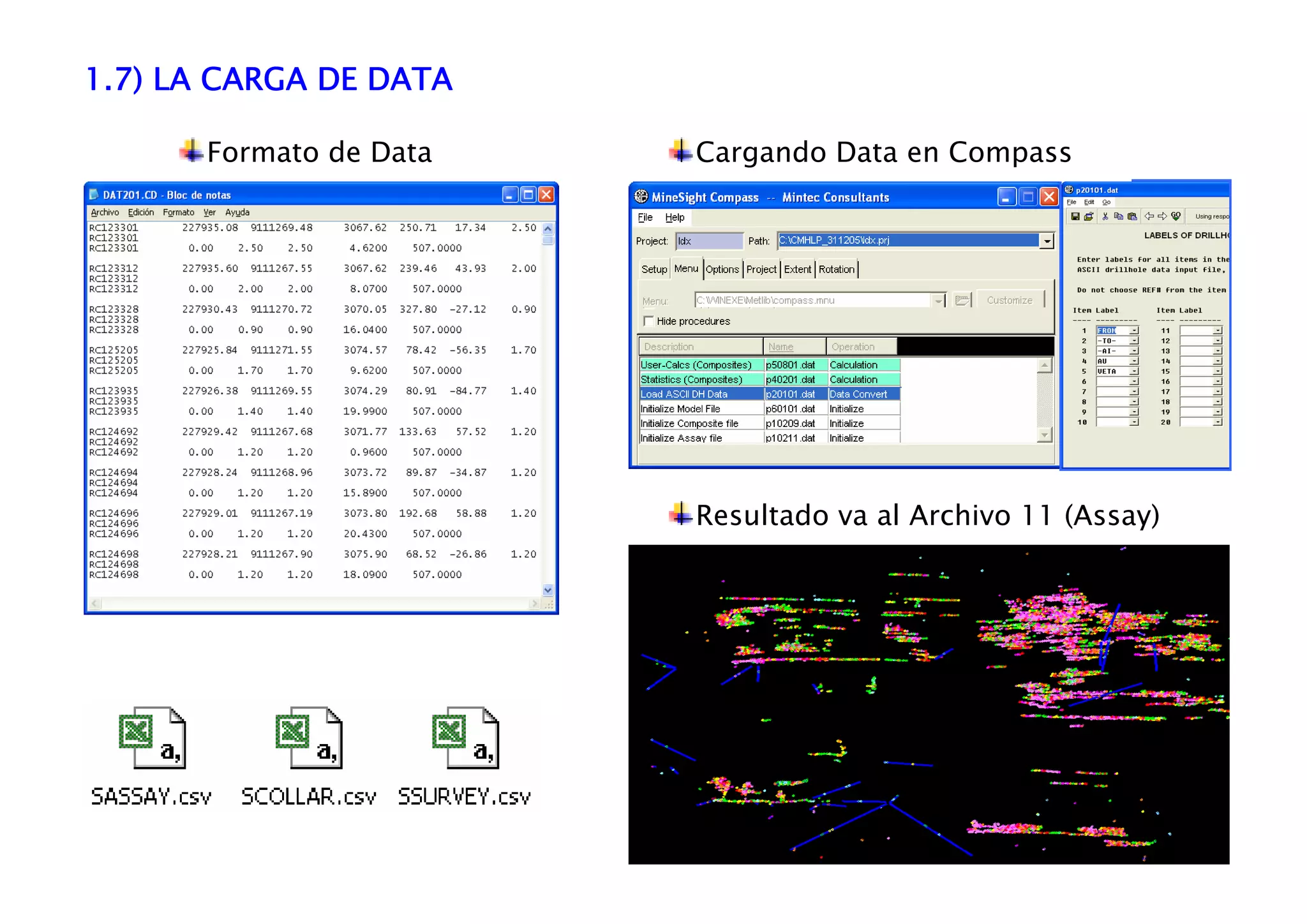

11. 1.7) LA CARGA DE DATA
Formato de Data Cargando Data en Compass
Resultado va al Archivo 11 (Assay)

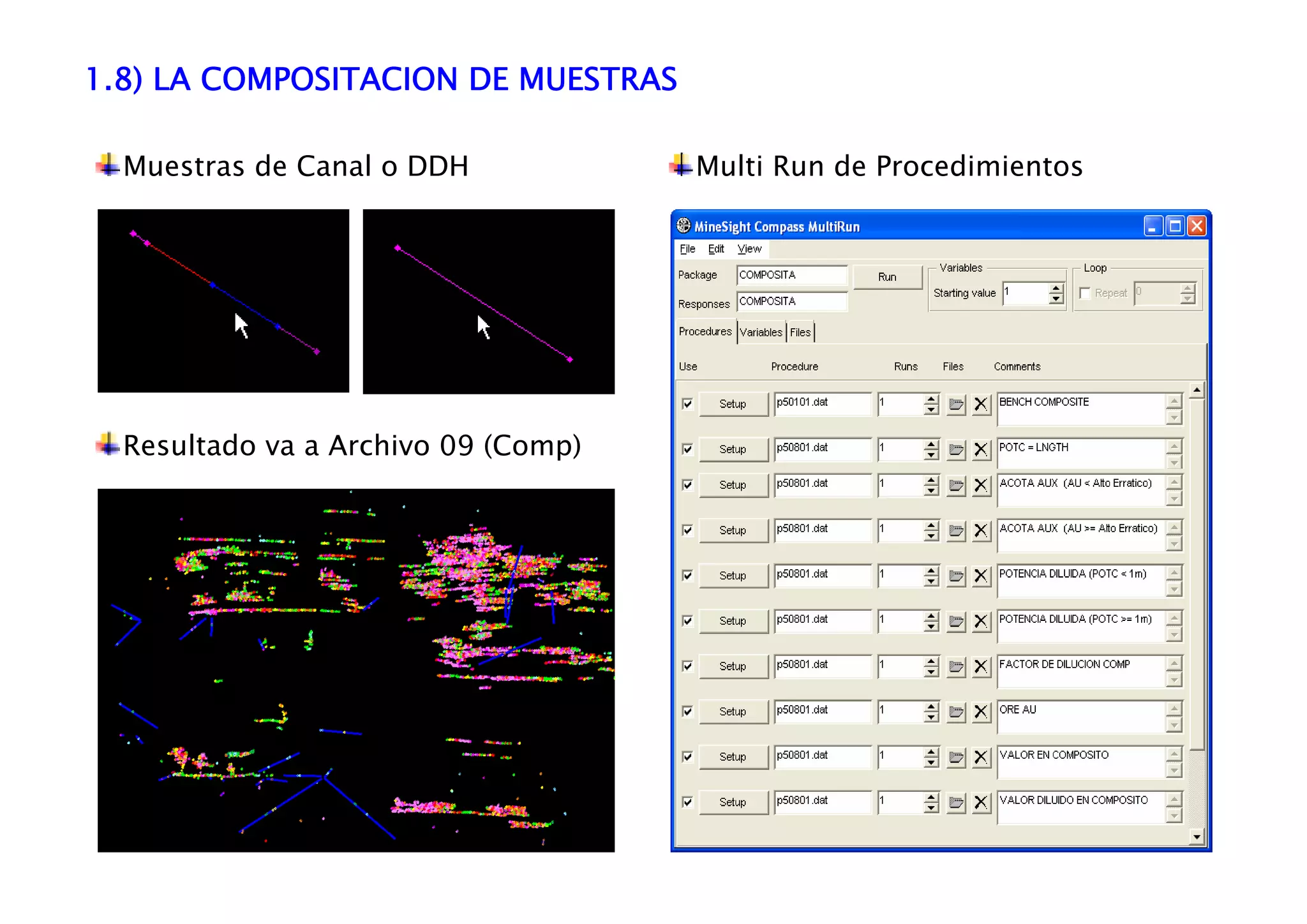

12. 1.8) LA COMPOSITACION DE MUESTRAS
Muestras de Canal o DDH Multi Run de Procedimientos
Resultado va a Archivo 09 (Comp)

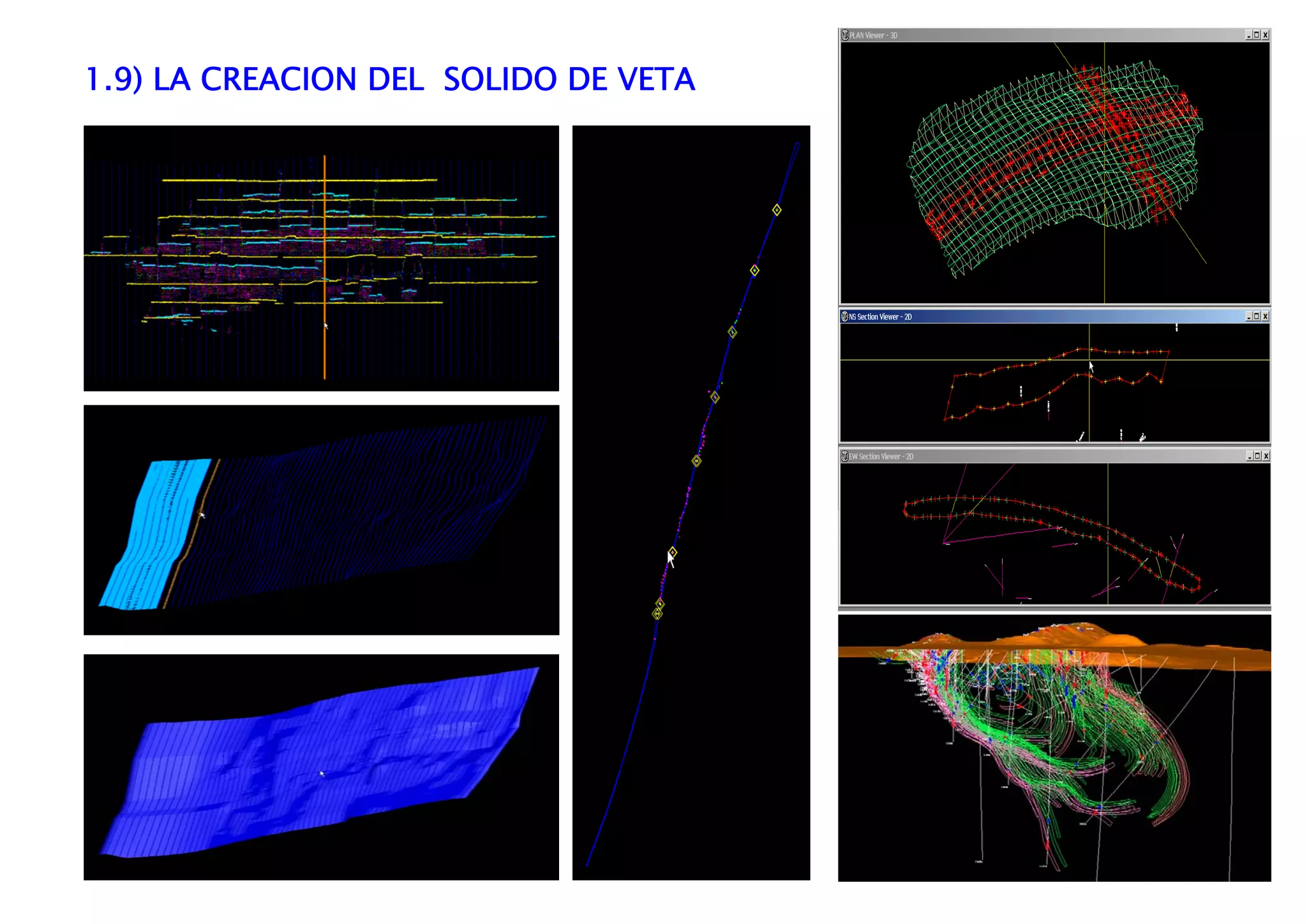

13. 1.9) LA CREACION DEL SOLIDO DE VETA

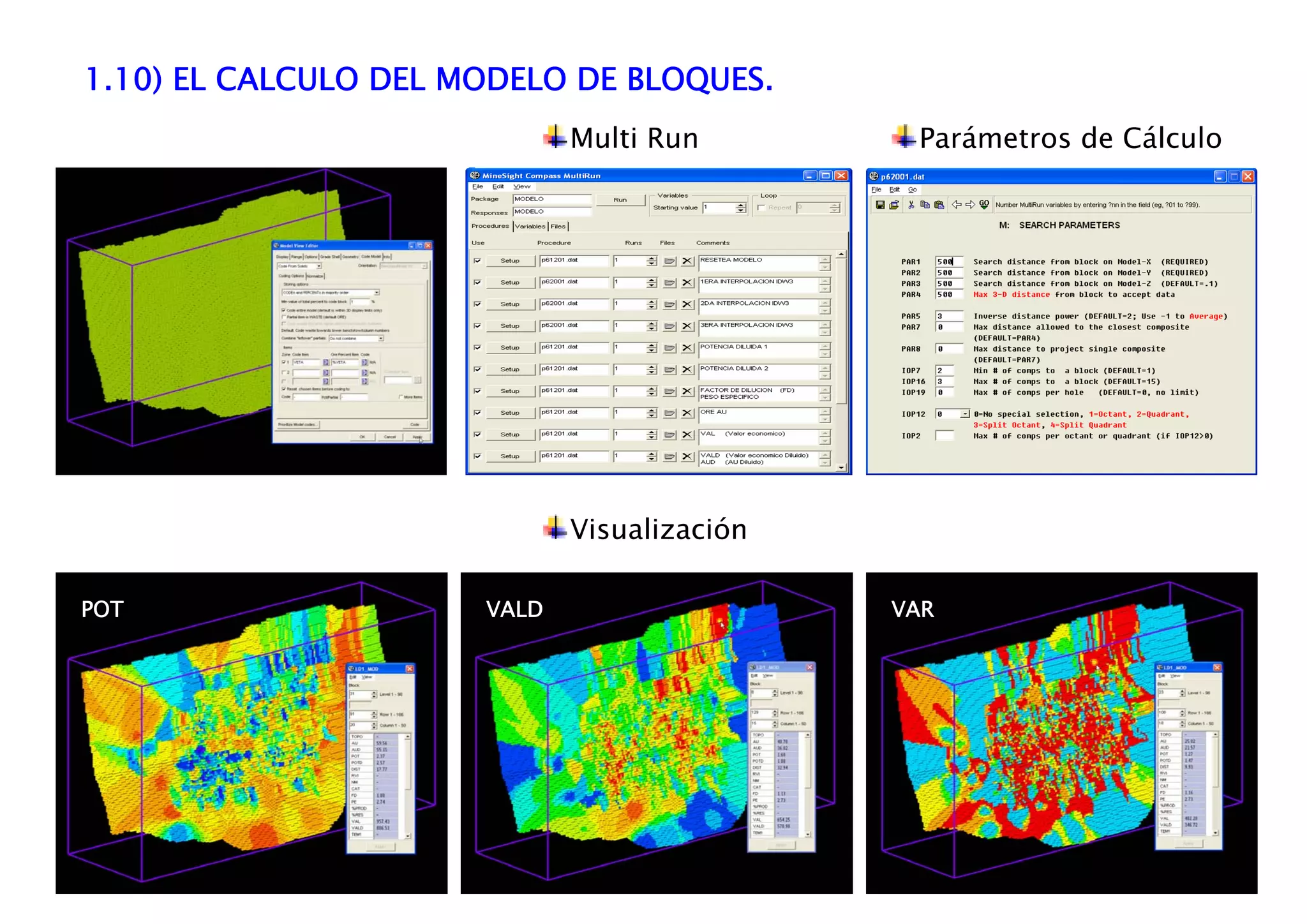

14. 1.10) EL CALCULO DEL MODELO DE BLOQUES.
Multi Run
Visualización
Parámetros de Cálculo
POT VALD VAR

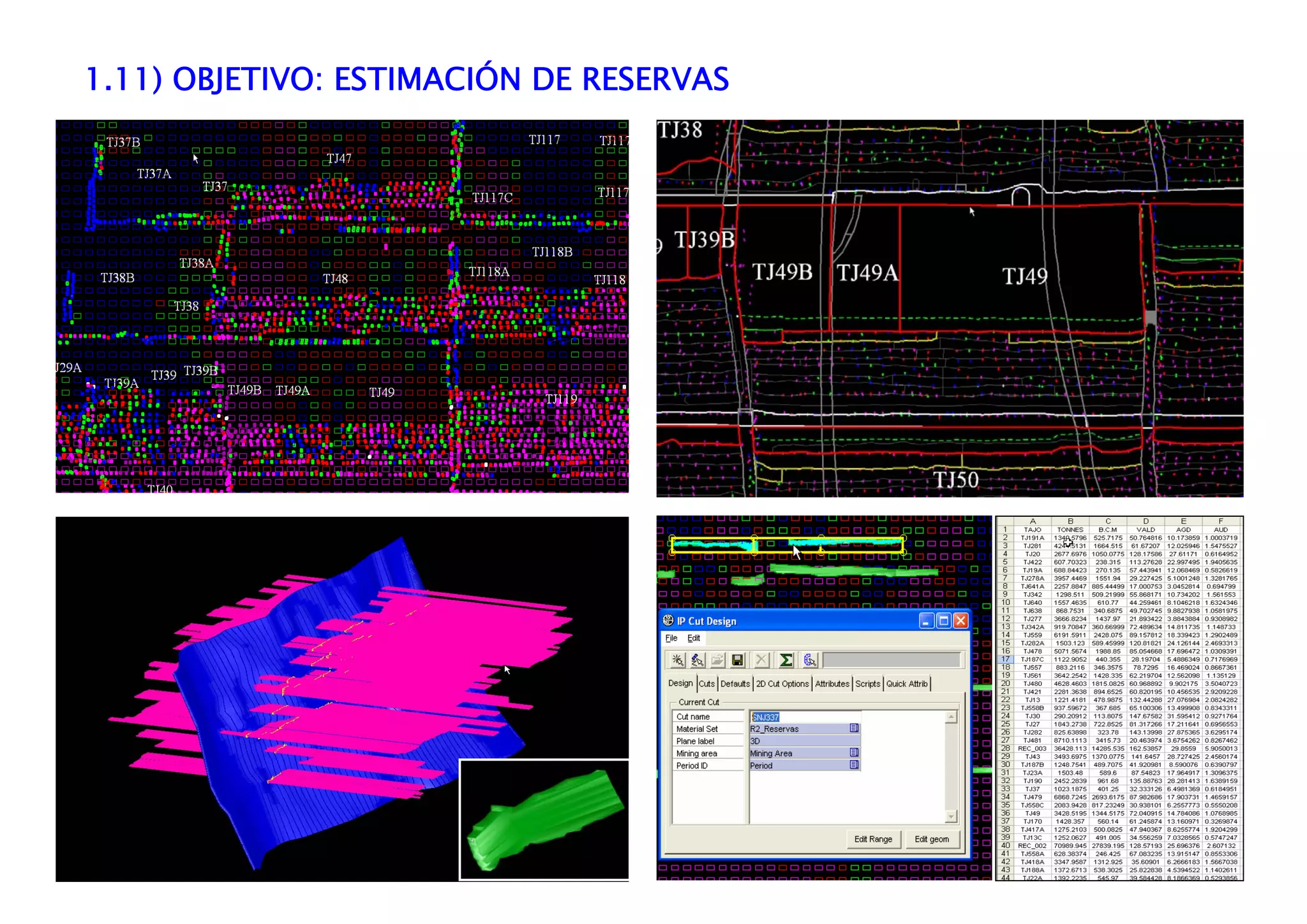

15. 1.11) OBJETIVO: ESTIMACIÓN DE RESERVAS

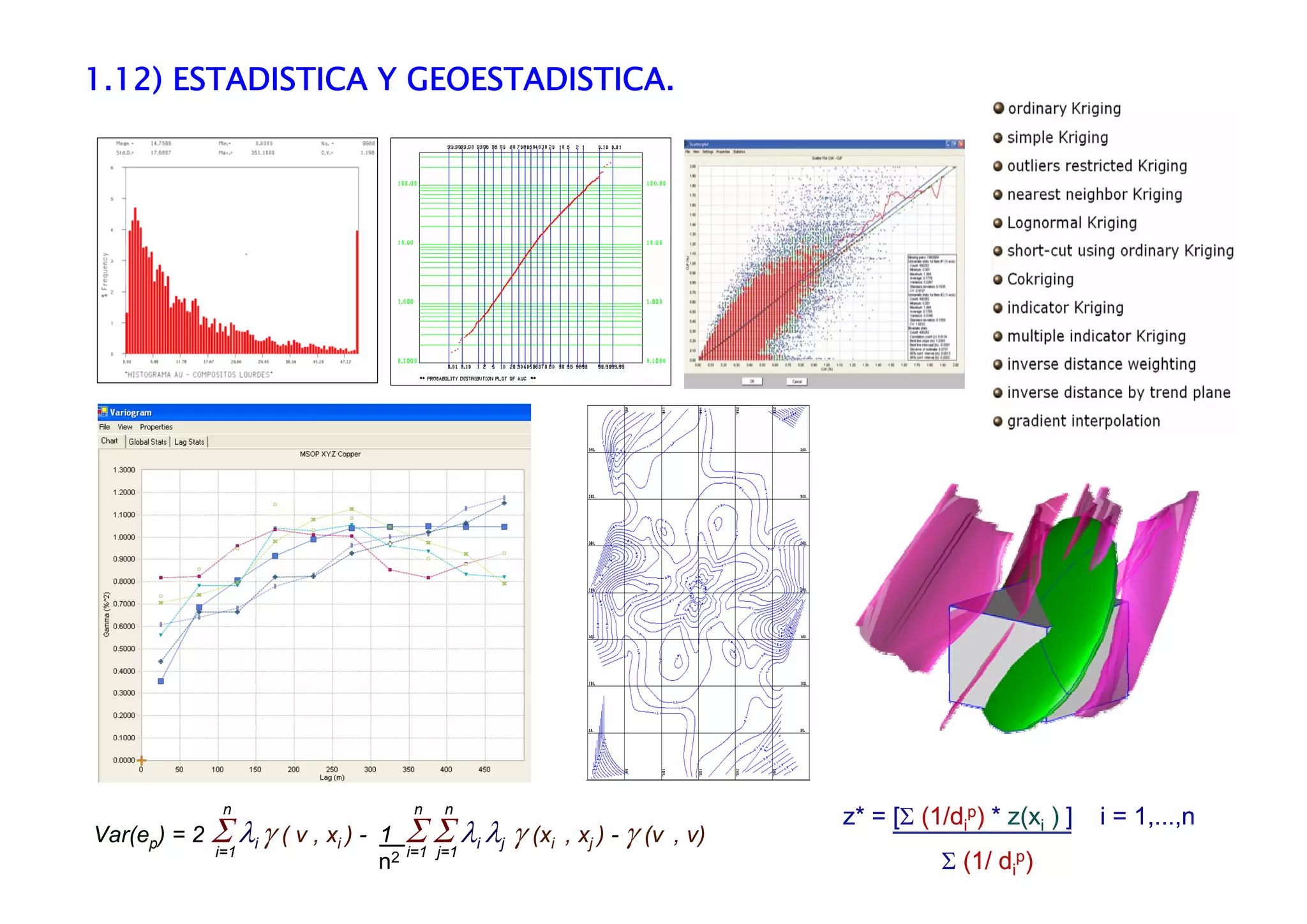

16. z* = [Σ (1/di
p) * z(xi ) ] i = 1,...,n
Σ (1/ di
p)
z* = [Σ (1/di
p) * z(xi ) ] i = 1,...,n
Σ (1/ di
p)
Var(ep) = 2 Σ λi γ ( v , xi ) - 1 Σ Σ λi λj γ (xi , xj ) - γ (v , v)
n2i=1
n
i=1
n
j=1
n
1.12) ESTADISTICA Y GEOESTADISTICA.

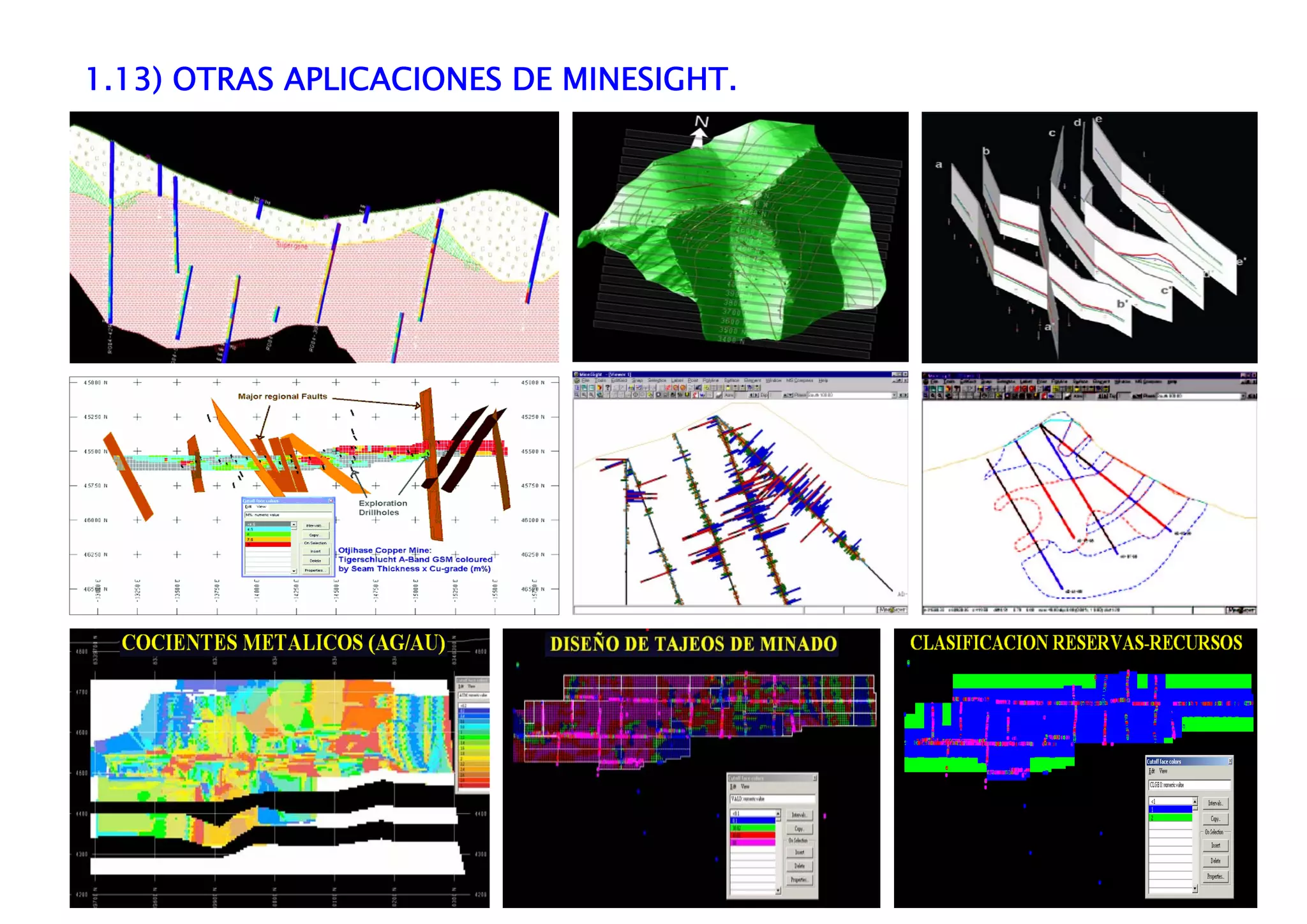

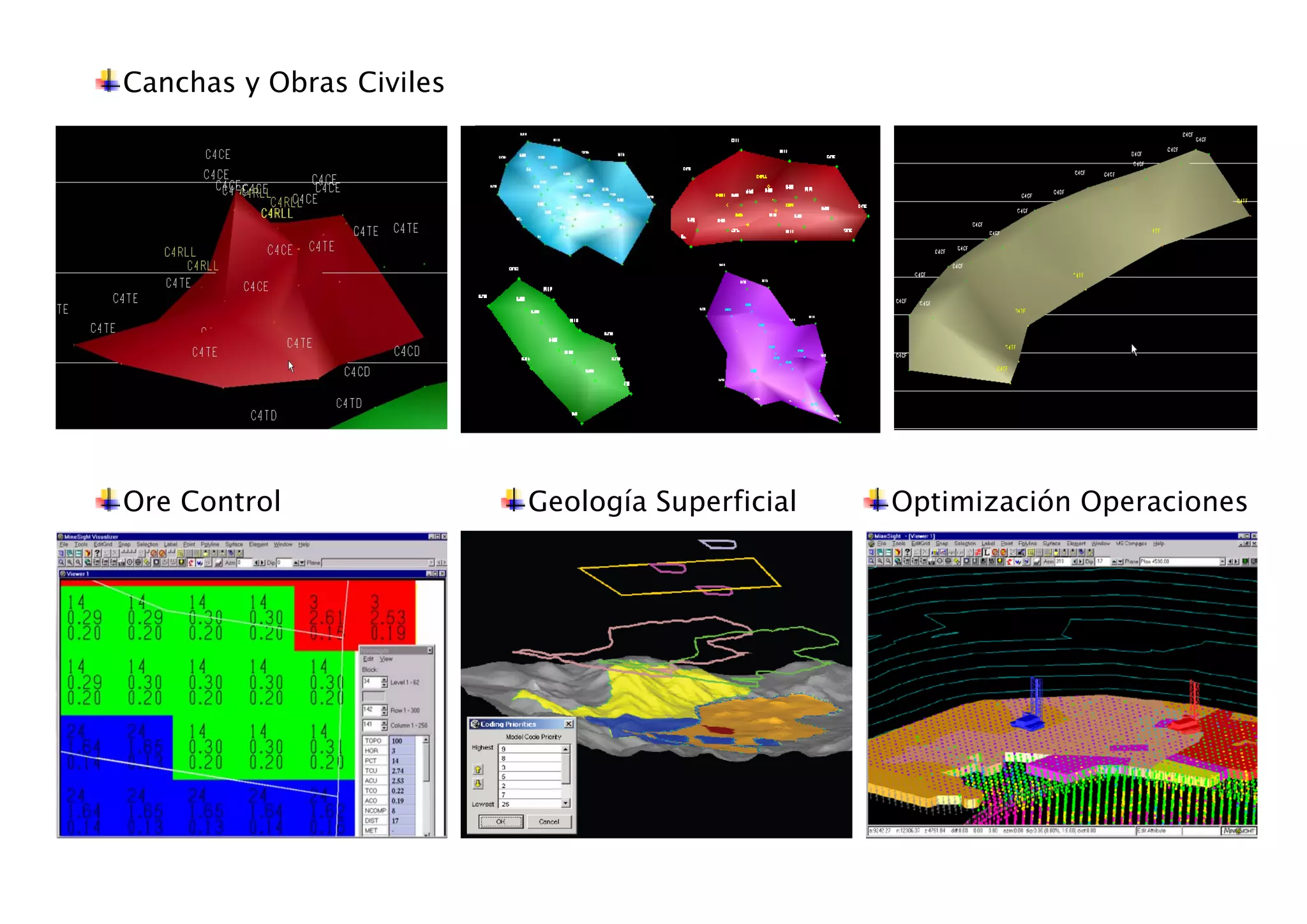

17. 1.13) OTRAS APLICACIONES DE MINESIGHT.

18. Canchas y Obras Civiles
Ore Control Geología Superficial Optimización Operaciones
