1. Tema : Esquemas Eléctricos
Dibujo Tecnico II
Entrega: Fabrizio Sega

2. ESQUEMAS ELECTRICOS
DIAGRAMAS DE CONEXION

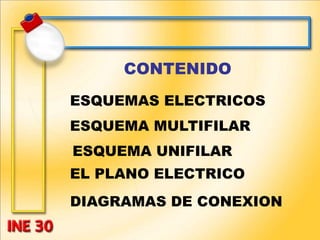

CONTENIDO
EL PLANO ELECTRICO
ESQUEMA UNIFILAR
ESQUEMA MULTIFILAR

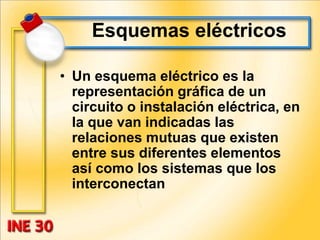

3. Esquemas eléctricos
• Un esquema eléctrico es la
representación gráfica de un
circuito o instalación eléctrica, en
la que van indicadas las
relaciones mutuas que existen
entre sus diferentes elementos
así como los sistemas que los
interconectan

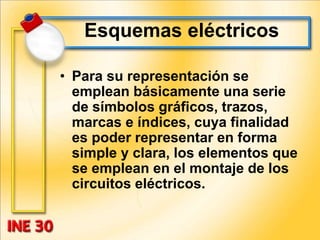

4. Esquemas eléctricos
• Para su representación se
emplean básicamente una serie
de símbolos gráficos, trazos,
marcas e índices, cuya finalidad
es poder representar en forma
simple y clara, los elementos que
se emplean en el montaje de los
circuitos eléctricos.

5. Esquemas eléctricos
• a) Símbolos: representan los aparatos
y elementos que se emplean en una
instalación.
• b) Trazos: líneas que indican ductos y/o
conductores eléctricos que interconectan
los diferentes elementos que forman parte
de la instalación eléctrica.
• c) Marcas e índices: letras y números que
se emplean para la completa identificación
de un elemento.

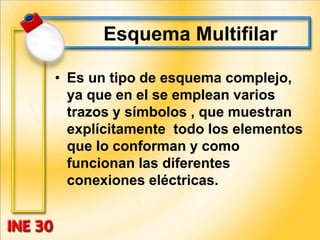

6. Esquema Multifilar
• Es un tipo de esquema complejo,
ya que en el se emplean varios
trazos y símbolos , que muestran
explícitamente todo los elementos
que lo conforman y como
funcionan las diferentes
conexiones eléctricas.

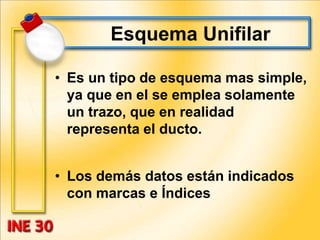

7. Esquema Unifilar
• Es un tipo de esquema mas simple,
ya que en el se emplea solamente
un trazo, que en realidad
representa el ducto.
• Los demás datos están indicados
con marcas e Índices

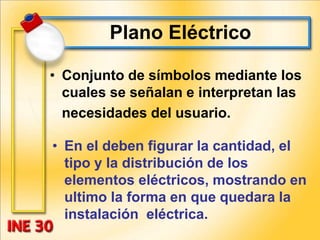

8. Plano Eléctrico
• Conjunto de símbolos mediante los
cuales se señalan e interpretan las
necesidades del usuario.
• En el deben figurar la cantidad, el
tipo y la distribución de los
elementos eléctricos, mostrando en
ultimo la forma en que quedara la
instalación eléctrica.

9. Plano de Instalación Eléctrica
• Cuando un esquema UNIFILAR se
ubica sobre un plano
arquitectónico, recibe el nombre de
plano de instalación eléctrica
• El plano arquitectónico es una base
o requisito para realizar sobre el
plano de la instalación eléctrica .

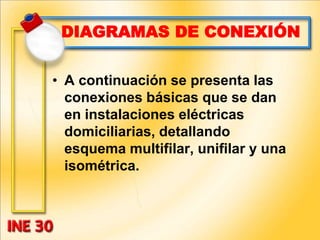

10. DIAGRAMAS DE CONEXIÓN
• A continuación se presenta las
conexiones básicas que se dan
en instalaciones eléctricas
domiciliarias, detallando
esquema multifilar, unifilar y una
isométrica.

11. ESQUEMA
MULTIFILAR
FASE
NEUTRO
CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Indicando llegada de línea por el lado izquierdo
RETORNO

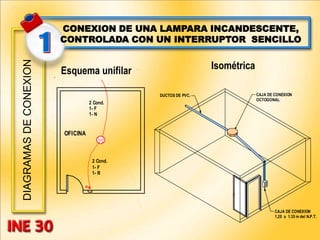

12. DIAGRAMAS
DE
CONEXION CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
100
2 Cond.
1- F
1- N
2 Cond.
1- F
1- R
OFICINA
Esquema unifilar Isométrica
CAJA DE CONEXION
1,20 a 1.35 m del N.P.T.
DUCTOS DE PVC. CAJA DE CONEXION
OCTOGONAL

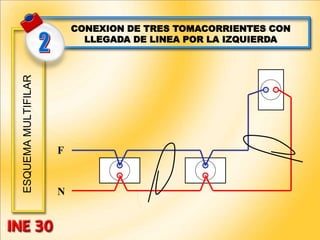

13. ESQUEMA
MULTIFILAR CONEXION DE TRES TOMACORRIENTES CON
LLEGADA DE LINEA POR LA IZQUIERDA
F
N

14. DIAGRAMAS
DE
CONEXION CONEXION DE TRES TOMACORRIENTES CON
LLEGADA DE LINEA POR LA IZQUIERDA
2 Cond.
1- F
1- N
OFICINA
2 Cond.
1- F
1- N
2 Cond.
1- F
1- N
Esquema Unifilar
CAJA DE CONEXION
0.30 a 0.50 m del N.P.T.
DUCTOS DE PVC.
CAJA DE CONEXION
RECTANGULAR
Perspec. Isometrica

15. DIAGRAMAS
DE
CONEXION
F
N
CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Indicando llegada de línea por el lado izquierdo
R

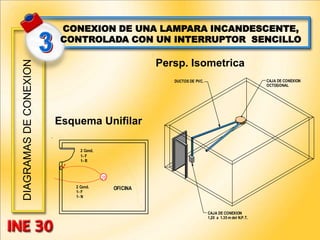

16. DIAGRAMAS
DE
CONEXION CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
100
2 Cond.
1- F
1- N
2 Cond.
1- F
1- R
OFICINA
Esquema Unifilar
CAJA DE CONEXION
1,20 a 1.35 m del N.P.T.
DUCTOS DE PVC. CAJA DE CONEXION
OCTOGONAL
Persp. Isometrica

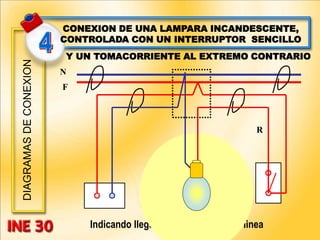

17. DIAGRAMAS
DE
CONEXION CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Indicando llegada y continuacion de linea
F
N
R
Y UN TOMACORRIENTE AL EXTREMO CONTRARIO

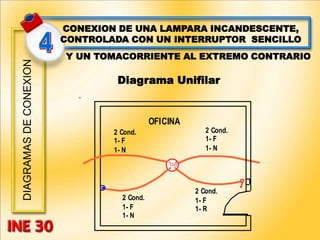

18. DIAGRAMAS
DE
CONEXION CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Y UN TOMACORRIENTE AL EXTREMO CONTRARIO
100
2 Cond.
1- F
1- N
2 Cond.
1- F
1- R
OFICINA
2 Cond.
1- F
1- N
2 Cond.
1- F
1- N
Diagrama Unifilar

19. DIAGRAMAS
DE
CONEXION CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Y UN TOMACORRIENTE AL EXTREMO CONTRARIO
CAJA DE CONEXION
1,20 a 1.35 m del N.P.T.
DUCTOS DE PVC. CAJA DE CONEXION
OCTOGONAL
CAJA DE CONEXION
0.30 a 0.50 m del N.P.T.
Perpect. Isometrica

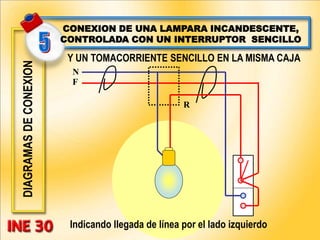

20. DIAGRAMAS
DE
CONEXION
F
N
CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Y UN TOMACORRIENTE SENCILLO EN LA MISMA CAJA
R
Indicando llegada de línea por el lado izquierdo

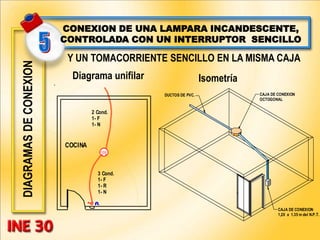

21. DIAGRAMAS
DE
CONEXION CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Y UN TOMACORRIENTE SENCILLO EN LA MISMA CAJA
Diagrama unifilar
100
2 Cond.
1- F
1- N
3 Cond.
1- F
1- R
1- N
COCINA
CAJA DE CONEXION
1,20 a 1.35 m del N.P.T.
DUCTOS DE PVC. CAJA DE CONEXION
OCTOGONAL
Isometría

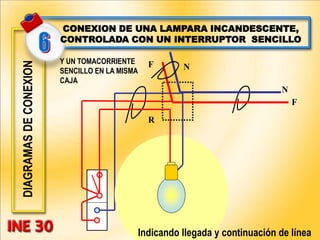

22. DIAGRAMAS
DE
CONEXION
F N
CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Y UN TOMACORRIENTE
SENCILLO EN LA MISMA
CAJA
R
N
F
Indicando llegada y continuación de línea

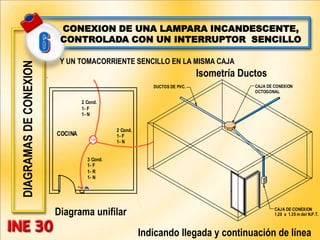

23. DIAGRAMAS
DE
CONEXION CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Y UN TOMACORRIENTE SENCILLO EN LA MISMA CAJA
Indicando llegada y continuación de línea
100
2 Cond.
1- F
1- N
3 Cond.
1- F
1- R
1- N
COCINA
2 Cond.
1- F
1- N
CAJA DE CONEXION
1,20 a 1.35 m del N.P.T.
DUCTOS DE PVC. CAJA DE CONEXION
OCTOGONAL
Diagrama unifilar
Isometría Ductos

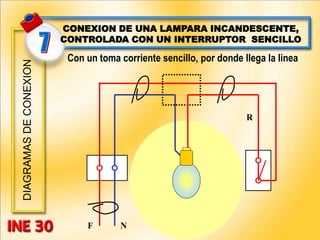

24. DIAGRAMAS
DE
CONEXION
F N
CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Con un toma corriente sencillo, por donde llega la linea
R

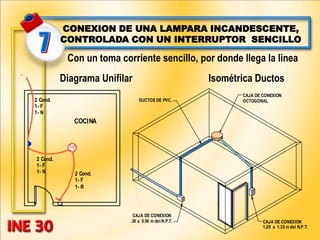

25. CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Con un toma corriente sencillo, por donde llega la linea
Diagrama Unifilar Isométrica Ductos
CAJA DE CONEXION
1,20 a 1.35 m del N.P.T.
DUCTOS DE PVC.
CAJA DE CONEXION
OCTOGONAL
CAJA DE CONEXION
.30 a 0.50 m del N.P.T.
100
2 Cond.
1- F
1- N
2 Cond.
1- F
1- R
COCINA
2 Cond.
1- F
1- N

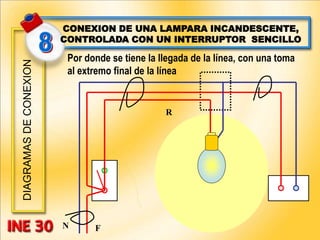

26. DIAGRAMAS
DE
CONEXION
F
N
CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Por donde se tiene la llegada de la línea, con una toma
al extremo final de la línea
R

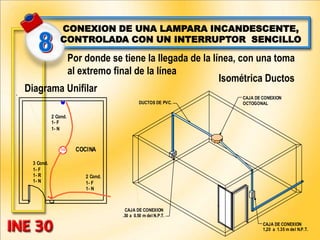

27. CAJA DE CONEXION
1,20 a 1.35 m del N.P.T.
DUCTOS DE PVC.
CAJA DE CONEXION
OCTOGONAL
CAJA DE CONEXION
.30 a 0.50 m del N.P.T.
CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Por donde se tiene la llegada de la línea, con una toma
al extremo final de la línea
Diagrama Unifilar
Isométrica Ductos
100
2 Cond.
1- F
1- N
3 Cond.
1- F
1- R
1- N
COCINA
2 Cond.
1- F
1- N

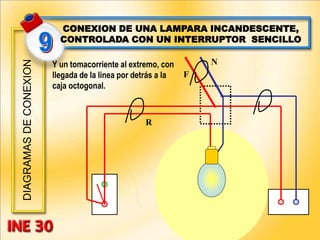

28. DIAGRAMAS
DE
CONEXION
F
N
CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Y un tomacorriente al extremo, con
llegada de la linea por detrás a la
caja octogonal.
R

29. CAJA DE CONEXION
1,20 a 1.35 m del N.P.T.
DUCTOS DE PVC.
CAJA DE CONEXION
OCTOGONAL
CAJA DE CONEXION
.30 a 0.50 m del N.P.T.
CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Y un tomacorriente al extremo, con llegada de la linea por detrás a la caja octogonal.
Diagrama Unifilar Isométrica Ductos
100
2 Cond.
1- F
1- N
COCINA 2 Cond.
1- F
1- N
2 Cond.
1- F
1- R

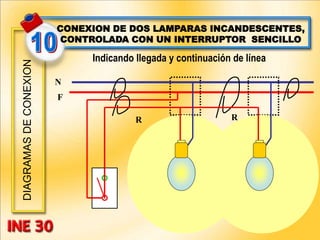

30. DIAGRAMAS
DE
CONEXION
F
N
CONEXION DE DOS LAMPARAS INCANDESCENTES,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Indicando llegada y continuación de línea
R R

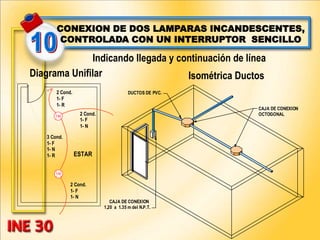

31. CAJA DE CONEXION
1,20 a 1.35 m del N.P.T.
DUCTOS DE PVC.
CAJA DE CONEXION
OCTOGONAL
CONEXION DE DOS LAMPARAS INCANDESCENTES,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Indicando llegada y continuación de línea
100
3 Cond.
1- F
1- N
1- R
2 Cond.
1- F
1- R
ESTAR
100
2 Cond.
1- F
1- N
2 Cond.
1- F
1- N
Diagrama Unifilar Isométrica Ductos

32. DIAGRAMAS
DE
CONEXION
F
N

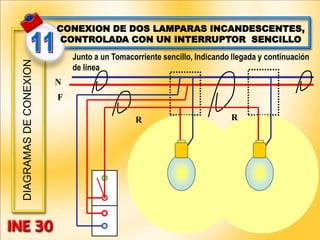

CONEXION DE DOS LAMPARAS INCANDESCENTES,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Junto a un Tomacorriente sencillo, Indicando llegada y continuación
de línea
R R

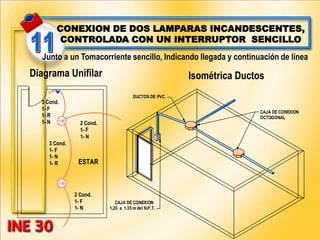

33. CONEXION DE DOS LAMPARAS INCANDESCENTES,
CONTROLADA CON UN INTERRUPTOR SENCILLO
Junto a un Tomacorriente sencillo, Indicando llegada y continuación de línea
CAJA DE CONEXION
1,20 a 1.35 m del N.P.T.
DUCTOS DE PVC.
CAJA DE CONEXION
OCTOGONAL
100
3 Cond.
1- F
1- N
1- R
3 Cond.
1- F
1- R
1- N
ESTAR
100
2 Cond.
1- F
1- N
2 Cond.
1- F
1- N
Diagrama Unifilar Isométrica Ductos

34. DIAGRAMAS
DE
CONEXION
F
N
CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR CONMUTADOR
Indicando llegada de línea por el lado izquierdo
P
R
P
F
P
P

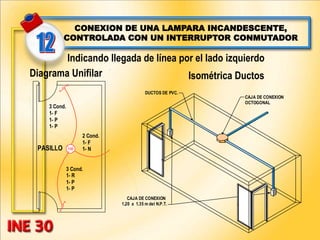

35. CAJA DE CONEXION
1,20 a 1.35 m del N.P.T.
DUCTOS DE PVC.
CAJA DE CONEXION
OCTOGONAL
CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR CONMUTADOR
Indicando llegada de línea por el lado izquierdo
Diagrama Unifilar Isométrica Ductos
100
3 Cond.
1- F
1- P
1- P
PASILLO
2 Cond.
1- F
1- N
3 Cond.
1- R
1- P
1- P

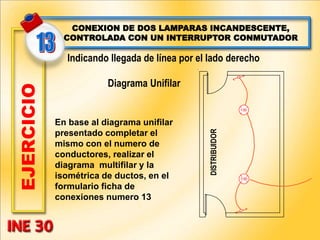

36. CONEXION DE DOS LAMPARAS INCANDESCENTE,
CONTROLADA CON UN INTERRUPTOR CONMUTADOR
Indicando llegada de línea por el lado derecho
Diagrama Unifilar
EJERCICIO
En base al diagrama unifilar
presentado completar el
mismo con el numero de
conductores, realizar el
diagrama multifilar y la
isométrica de ductos, en el
formulario ficha de
conexiones numero 13
100
DISTRIBUIDOR
100

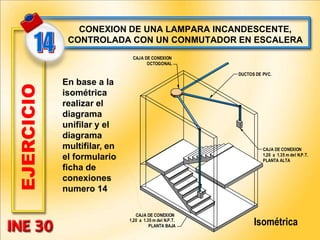

37. CAJA DE CONEXION
1,20 a 1.35 m del N.P.T.
PLANTA BAJA
DUCTOS DE PVC.
CAJA DE CONEXION
OCTOGONAL
CAJA DE CONEXION
1,20 a 1.35 m del N.P.T.
PLANTA ALTA
EJERCICIO CONEXION DE UNA LAMPARA INCANDESCENTE,
CONTROLADA CON UN CONMUTADOR EN ESCALERA
En base a la
isométrica
realizar el
diagrama
unifilar y el
diagrama
multifilar, en
el formulario
ficha de
conexiones
numero 14
Isométrica
