TALLER UNIDAD III
Circuito Serie

EJERCICIO 1

Complete la tabla




   Rt        Corriente              Tensión
   Ω        del circuito
                            VR1       VR2         VR3
                 A
                             v         v           v




Circuito paralelo
Consta de varios resistores conectados en un punto común por cada extremo y de éstos a los
terminales de la fuente de voltaje (figura No 4).




                                             Figura No 4

En un circuito paralelo, el voltaje es el mismo en cada dispositivo y la corriente total se divide por
cada rama del circuito.
Según la Ley de Ohm, tenemos que la corriente en cada rama es :

                                            I1 = Vf / R1     Ecuación No 1

                                              I2 = Vf / R2

                                              I3 = Vf / R3

Por tanto la corriente equivalente será:

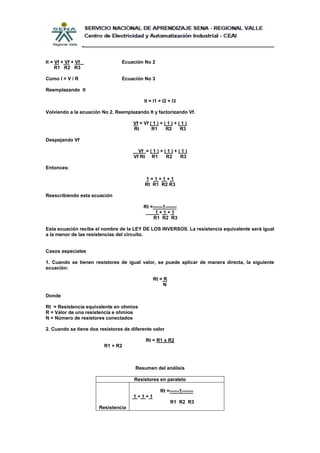

It = Vf + Vf + Vf                Ecuación No 2
     R1 R2 R3

Como I = V / R                   Ecuación No 3

Reemplazando It

                                           It = I1 + I2 + I3

Volviendo a la ecuación No 2. Reemplazando It y factorizando Vf.

                                      Vf = Vf ( 1 ) + ( 1 ) + ( 1 )
                                      Rt       R1      R2      R3

Despejando Vf

                                        Vf = ( 1 ) + ( 1 ) + ( 1 )
                                      Vf Rt R1        R2      R3

Entonces:

                                            1=1+1+1
                                            Rt R1 R2 R3

Reescribiendo esta ecuación

                                           Rt =------1-------
                                                1+1+1
                                               R1 R2 R3

Esta ecuación recibe el nombre de la LEY DE LOS INVERSOS. La resistencia equivalente será igual
a la menor de las resistencias del circuito.


Casos especiales

1. Cuando se tienen resistores de igual valor, se puede aplicar de manera directa, la siguiente
ecuación:

                                                Rt = R
                                                     N

Donde

Rt = Resistencia equivalente en ohmios
R = Valor de una resistencia e ohmios
N = Número de resistores conectados

2. Cuando se tiene dos resistores de diferente valor

                                            Rt = R1 x R2
                         R1 + R2



                                       Resumen del análisis

                                      Resistores en paralelo

                                                    Rt =------1-------
                                      1+1+1
                                                          R1 R2 R3
                       Resistencia
Rt = R1 x R2
                                                         R1 + R2

                                                          Rt = R
                                                               N


                                                     It = Vfuente / Rt

                                                  It = I1 + I2 + I3 + … In

                         Corriente                  I1 = Vfuente / R1

                                                    I2 = Vfuente / R2

                                                    I3 = Vfuente / R3

                                                    In = Vfuente / Rn


                                                    Vfuente = I x R1

                                                    Vfuente = I x R2
                         Tensión
                                                    Vfuente = I x R3

                                                    Vfuente = I x Rn

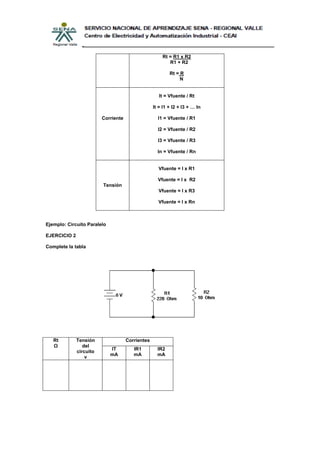

Ejemplo: Circuito Paralelo

EJERCICIO 2

Complete la tabla




   Rt         Tensión                Corrientes
   Ω             del
                             IT         IR1         IR2
              circuito
                             mA         mA          mA
                  v
Circuito Mixto

Es la combinación de los circuitos serie y paralelo. Puede ser:

Serie – Paralelo o Paralelo – Serie

Circuito Serie – Paralelo

Consta de uno o varios resistores conectados en serie con varios resistores en paralelo (figura No
5).




                                             Figura No 5

Ejemplo: Circuito Serie - Paralelo

EJERCICIO 3

Complete las tablas




   Rt        Corriente                Tensión
   Ω        del circuito
                mA
                            VR1        VR2       VR3

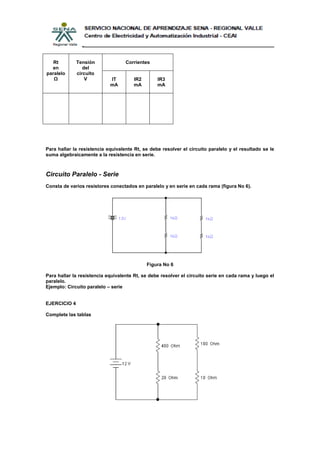

Rt         Tensión              Corrientes
  en             del
paralelo      circuito
   Ω              V         IT        IR2        IR3
                            mA        mA         mA




Para hallar la resistencia equivalente Rt, se debe resolver el circuito paralelo y el resultado se le
suma algebraicamente a la resistencia en serie.



Circuito Paralelo - Serie
Consta de varios resistores conectados en paralelo y en serie en cada rama (figura No 6).




                                            Figura No 6

Para hallar la resistencia equivalente Rt, se debe resolver el circuito serie en cada rama y luego el
paralelo.
Ejemplo: Circuito paralelo – serie


EJERCICIO 4

Complete las tablas

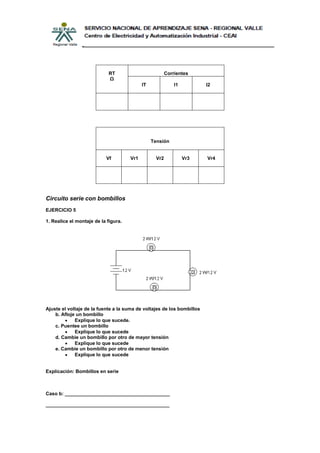

RT                           Corrientes
                            Ω
                                            IT               I1         I2




                                                 Tensión


                           Vf         Vr1          Vr2            Vr3   Vr4




Circuito serie con bombillos
EJERCICIO 5

1. Realice el montaje de la figura.




Ajuste el voltaje de la fuente a la suma de voltajes de los bombillos
    b. Afloje un bombillo
             Explique lo que sucede.
    c. Puentee un bombillo
             Explique lo que sucede
    d. Cambie un bombillo por otro de mayor tensión
             Explique lo que sucede
    e. Cambie un bombillo por otro de menor tensión
             Explique lo que sucede


Explicación: Bombillos en serie



Caso b: _______________________________________

______________________________________________
______________________________________________



Caso c: _______________________________________

______________________________________________

______________________________________________



Caso d: _______________________________________

______________________________________________

______________________________________________



Caso e: _______________________________________

______________________________________________

______________________________________________

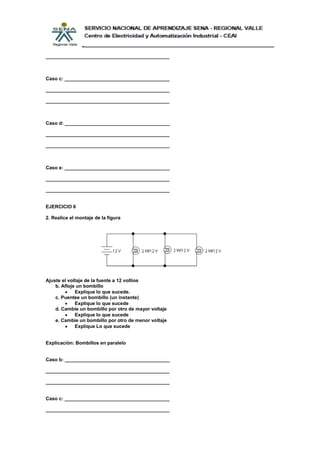

EJERCICIO 6

2. Realice el montaje de la figura




Ajuste el voltaje de la fuente a 12 voltios
    b. Afloje un bombillo
             Explique lo que sucede.
    c. Puentee un bombillo (un instante)
             Explique lo que sucede
    d. Cambie un bombillo por otro de mayor voltaje
             Explique lo que sucede
    e. Cambie un bombillo por otro de menor voltaje
             Explique Lo que sucede


Explicación: Bombillos en paralelo


Caso b: _______________________________________

______________________________________________

______________________________________________


Caso c: _______________________________________

______________________________________________
______________________________________________



Caso d: _______________________________________

______________________________________________

______________________________________________



Caso e: _______________________________________

______________________________________________

______________________________________________

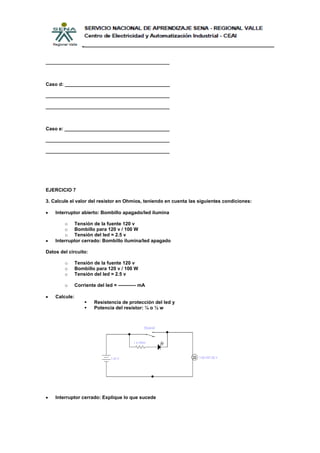

EJERCICIO 7

3. Calcule el valor del resistor en Ohmios, teniendo en cuenta las siguientes condiciones:

    Interruptor abierto: Bombillo apagado/led ilumina

        o Tensión de la fuente 120 v
        o Bombillo para 120 v / 100 W
        o Tensión del led = 2.5 v
    Interruptor cerrado: Bombillo ilumina/led apagado

Datos del circuito:

        o      Tensión de la fuente 120 v
        o      Bombillo para 120 v / 100 W
        o      Tensión del led = 2.5 v

        o      Corriente del led = ----------- mA

    Calcule:
                       Resistencia de protección del led y
                       Potencia del resistor: ¼ o ½ w




    Interruptor cerrado: Explique lo que sucede
______________________________________________


______________________________________________


___________________________________________________________________


______________________________________________

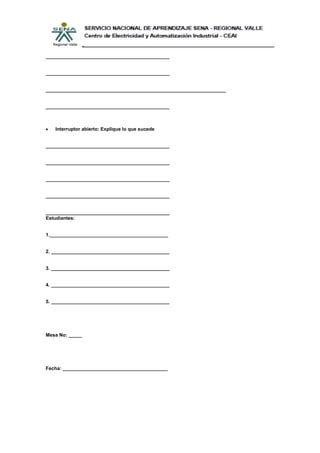

   Interruptor abierto: Explique lo que sucede


______________________________________________


______________________________________________


______________________________________________


______________________________________________


______________________________________________
Estudiantes:


1.____________________________________________


2. ____________________________________________


3. ____________________________________________


4. ____________________________________________


5. ____________________________________________




Mesa No: _____




Fecha: _______________________________________
