Tema de Elementos de máquinas para Tecnología Industrial I

1. MECANISMOS
DE
TRANSFORMACIÓN
TECNOLOGÍA INDUSTRIAL I

2. Clasificación
Se clasifican por los movimientos de entrada
y de salida
Giro-Traslación
Traslación-Giro
Giro-Giro alternativo

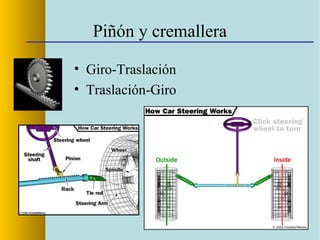

3. Piñón y cremallera
• Giro-Traslación
• Traslación-Giro

4. Husillo y tuerca
• Giro-Traslación
• Traslación-Giro (poco
frecuente)
•
Tuerca giratoria •
Tornillo giratorio

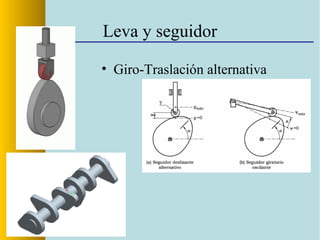

5. Leva y seguidor
• Giro-Traslación alternativa

6. Biela-Manivela
•
Giro-Traslación alternativa
•
Traslación alternativa-Giro

7. EL MOTOR DE
COMBUSTIÓN INTERNA

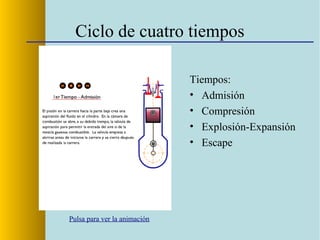

8. Ciclo de cuatro tiempos
Tiempos:
• Admisión
• Compresión
• Explosión-Expansión
• Escape
Pulsa para ver la animación

9. Motor real
Pulsa para ver la animación

10. 4 Cilindros

11. Motores en V

12. Otras disposiciones

13. Motor Wankel

14. Piezas del motor

15. Piezas del motor II

16. El motor entero

17. GRUPO MOTOR DE UN
AUTOMÓVIL

18. Descripción
Motor
Embrague
Caja de velocidades
Grupo cónico y diferencial
Árbol de transmisión
Palieres

19. Tracción

20. TRANSFORMACIONES
ESPECIALES

21. Cruz de Malta
• Transforma un giro continuo en intermitente
