1. MECANISMOS
ACUMULADORES,
DISIPADORES Y
SOPORTES
TECNOLOGÍA INDUSTRIAL I

2. Índice
• Acumuladores de energía
• Disipadores de energía
• Soportes
• Lubricación
• Equilibrado

3. ACUMULADORES
DE ENERGÍA

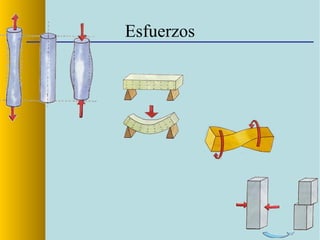

4. Esfuerzos

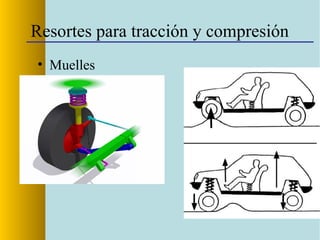

5. Resortes para tracción y compresión
• Muelles

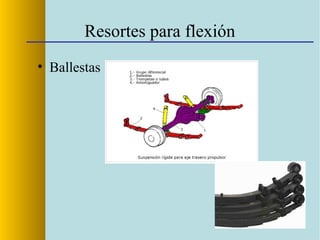

6. Resortes para flexión
• Ballestas

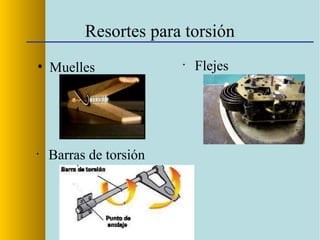

7. Resortes para torsión
• Muelles
•
Barras de torsión
•
Flejes

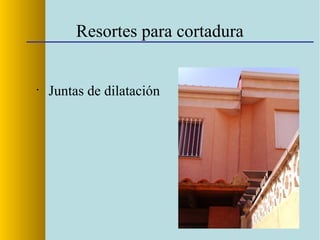

8. Resortes para cortadura
•
Juntas de dilatación

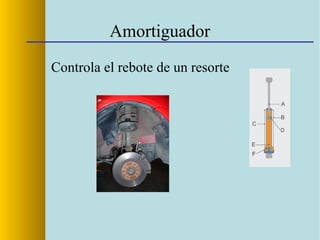

9. Amortiguador
Controla el rebote de un resorte

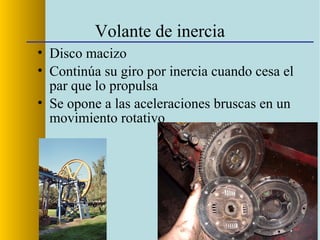

10. Volante de inercia
• Disco macizo
• Continúa su giro por inercia cuando cesa el
par que lo propulsa
• Se opone a las aceleraciones bruscas en un
movimiento rotativo

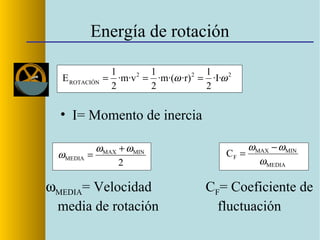

11. Energía de rotación
• I= Momento de inercia
222
ROTACIÓN
·I·
2
1
·r)·m·(
2
1
·m·v
2
1
E ωω ===
2
MINMAX
MEDIA
ωω
ω
+
=
ωMEDIA= Velocidad
media de rotación
MEDIA
MINMAX
FC
ω
ωω −
=
CF= Coeficiente de
fluctuación

12. DISIPADORES DE
ENERGÍA

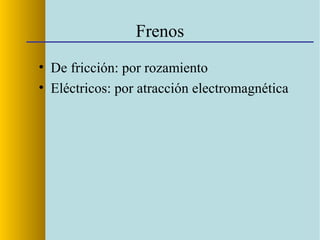

13. Frenos
• De fricción: por rozamiento
• Eléctricos: por atracción electromagnética

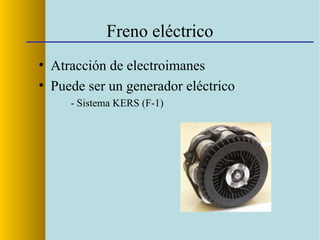

14. Freno eléctrico
• Atracción de electroimanes
• Puede ser un generador eléctrico
- Sistema KERS (F-1)

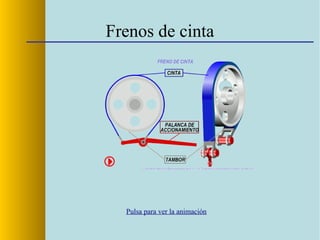

15. Frenos de cinta
Pulsa para ver la animación

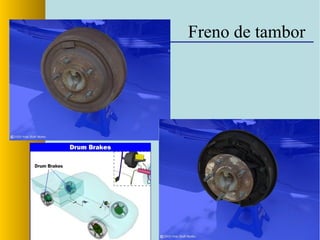

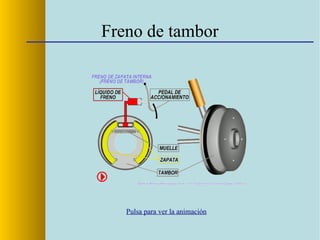

16. Freno de tambor
Pulsa para ver la animación

17. Freno de tambor

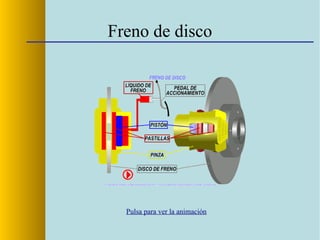

18. Freno de disco
Pulsa para ver la animación

19. Freno de disco

20. Pa
m
N
[p] 2
==
S
F
p =
bar1Pa10
cm
kp
1atm1 5
2
=≈≈
Fuerza y presión

21. Fuerza de frenado
S·pN =
μ·NFR =

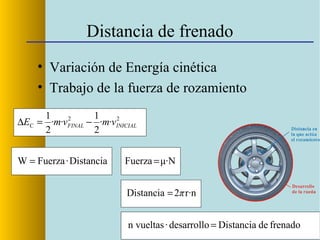

22. Vueltas de frenado
• Variación de Energía cinética
• Trabajo de la fuerza de rozamiento
22
C ··
2
1
··
2
1
INICIALFINAL vmvmE −=∆
Distancia·FW R=
n·r2Distancia π=
ruedaladen vueltas

23. Distancia de frenado
• Vueltas de la rueda hasta detener el vehículo
• Distancia de frenado



frenadodeDistancia-n vueltas
ruedaladeDesarrollo-vuelta1
Desarrollo·n vueltasfrenadodeDistancia =

24. SOPORTES

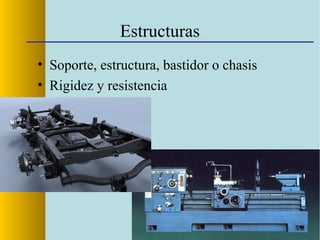

25. Estructuras
• Soporte, estructura, bastidor o chasis
• Rigidez y resistencia

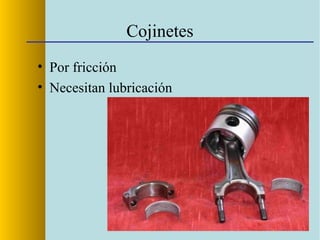

26. Cojinetes
• Por fricción
• Necesitan lubricación

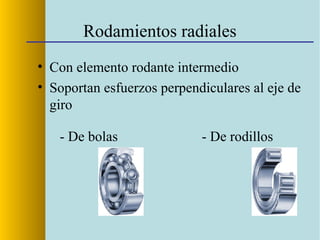

27. Rodamientos radiales
• Con elemento rodante intermedio
• Soportan esfuerzos perpendiculares al eje de
giro
- De bolas - De rodillos

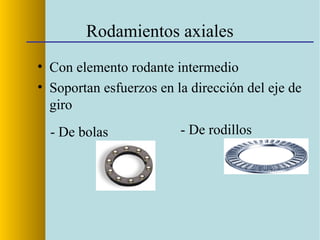

28. Rodamientos axiales
• Con elemento rodante intermedio
• Soportan esfuerzos en la dirección del eje de
giro
- De bolas - De rodillos

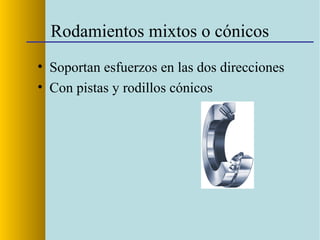

29. Rodamientos mixtos o cónicos
• Soportan esfuerzos en las dos direcciones
• Con pistas y rodillos cónicos

30. LUBRICACIÓN

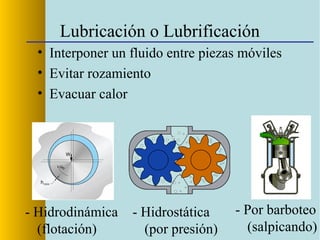

31. Lubricación o Lubrificación
• Interponer un fluido entre piezas móviles
• Evitar rozamiento
• Evacuar calor
- Hidrodinámica
(flotación)
- Hidrostática
(por presión)
- Por barboteo
(salpicando)

32. EQUILIBRADO

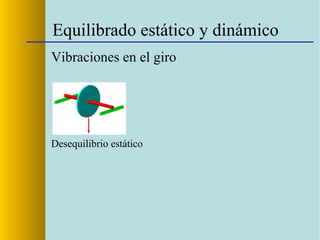

33. Equilibrado estático y dinámico
Vibraciones en el giro
Desequilibrio estático

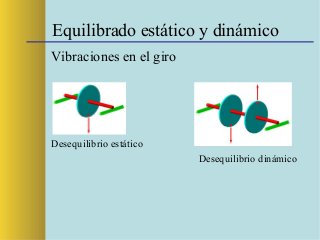

34. Equilibrado estático y dinámico
Vibraciones en el giro
Desequilibrio estático
Desequilibrio dinámico

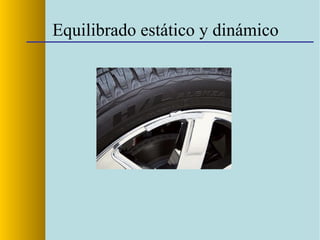

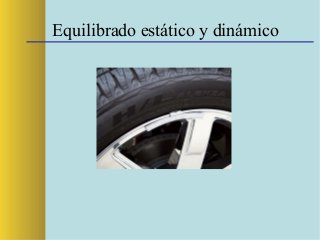

35. Equilibrado estático y dinámico

36. FIN(y se acabó)
José Ramón López - 2014
