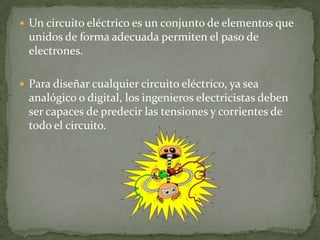

 Un circuito eléctrico es un conjunto de elementos que
unidos de forma adecuada permiten el paso de
electrones.
 Para diseñar cualquier circuito eléctrico, ya sea
analógico o digital, los ingenieros electricistas deben
ser capaces de predecir las tensiones y corrientes de
todo el circuito.

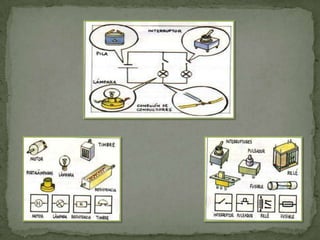

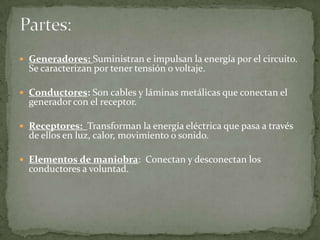

 Generadores: Suministran e impulsan la energía por el circuito.
Se caracterizan por tener tensión o voltaje.
 Conductores: Son cables y láminas metálicas que conectan el
generador con el receptor.
 Receptores: Transforman la energía eléctrica que pasa a través
de ellos en luz, calor, movimiento o sonido.
 Elementos de maniobra: Conectan y desconectan los
conductores a voluntad.

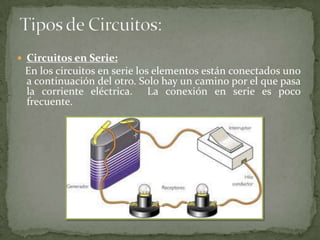

 Circuitos en Serie:
En los circuitos en serie los elementos están conectados uno
a continuación del otro. Solo hay un camino por el que pasa
la corriente eléctrica. La conexión en serie es poco
frecuente.

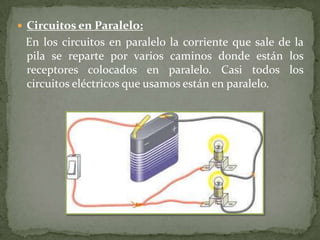

 Circuitos en Paralelo:
En los circuitos en paralelo la corriente que sale de la
pila se reparte por varios caminos donde están los
receptores colocados en paralelo. Casi todos los
circuitos eléctricos que usamos están en paralelo.
 Ley de corriente de Kirchhoff: La suma de las corrientes que entran
por un nodo debe ser igual a la suma de las corrientes que salen por ese
nodo.
 Ley de tensiones de Kirchhoff: La suma de las tensiones en un lazo
debe ser cero.
 Ley de Ohm: La tensión en una resistencia es igual al producto del
valor de dicha resistencia por la corriente que fluye a través de ella.
 Teorema de Norton: Cualquier red que tenga una fuente de tensión o
de corriente y al menos una resistencia es equivalente a una fuente
ideal de corriente en paralelo con una resistencia.
 Teorema de Thévenin: Cualquier red que tenga una fuente de tensión
o de corriente y al menos una resistencia es equivalente a una fuente
ideal de tensión en serie con una resistencia.
