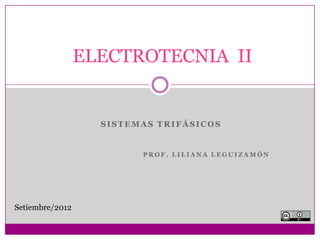

1. ELECTROTECNIA II
SISTEMAS TRIFÁSICOS
PROF. LILIANA LEGUIZAMÓN
Setiembre/2012

2. Sistema Trifásico
A diferencia de los sistemas monofásicos que utilizan 2
conductores eléctricos, los sistemas trifásicos utilizan
3 o 4 conductores para su distribución y consumo
* Ver Créditos en última
diapositiva

3. VENTAJAS
 Se puede tener 2 tensiones diferentes porque usan 3
o 4 hilos.
* Ver Créditos en última
diapositiva

4. VENTAJAS
 Se puede utilizar la TENSIÓN mas ELEVADA (380v)
en el Sector Industrial y,
 La MAS BAJA (220v) en el Sector Doméstico
Imagen obtenida de:
http://www.electricasas.com/wp-content/uploads/2008/09/sumin2.jpg

5. Otras ventajas …
 Son mas sencillos y económicos que los
MONOFÁSICOS
 En Alternadores, Transformadores y Motores de C.A
trifásica tienen MAYOR RENDIMIENTO.
 Transportan la energía ahorrando en la sección de
los conductores.

6. OTRAS VENTAJAS …
Por eso: TODA LA ENERGÍA ELÉCTRICA
que consumimos se transporta, distribuye y consume
en forma de C.A. TRIFÁSICA
Imagen obtenida de:
http://www.electricasas.com/wp-content/uploads/2008/09/sumin1.png

7. GENERACION DE LA C.A. TRIFÁSICA
Se hacen girar 3 espiras en un eje común dentro de un
Campo Magnético.
* Ver Créditos en última diapositiva

8. GENERACION ….
 Estas espiras se ubican en forma equitativa cada
120° porque:
360° / 3 = 120°
* Ver Créditos en última diapositiva

9. GENERACION…
 La corriente puede pasar desde las espiras al circuito,
por medio de una serie de Anillos Colectores y
Escobillas Frotantes.
 Al moverse c/u dentro del C. Magnético, se induce
una f.e.m. Desfasadas temporalmente cada 120°
eléctricos. Y el valor de c/u es:
e1 = Emáx sen t
e2 = Emáx sen ( t – 120°)
e3 = Emáx sen ( t – 240°)

10. GENERACION …
 El Diagrama Vectorial de de las f.e.m. queda :
 Se puede observar que la suma vectorial de las 3
f.e.m es cero en cualquier momento.
* Ver Créditos en última diapositiva

11. CONEXIÓN…
 Existen 2 formas básicas de conexión de estas
bobinas:
 Conexión en ESTRELLA
 Conexión en TRIÁNGULO
La más utilizada es la conexión en ESTRELLA porque
permite el uso del NEUTRO y con ella 2 tensiones
diferentes.
* Ver Créditos en última
diapositiva

12. CREDITOS
(*) Imágenes escaneadas desde Libro “Electrotecnia” de Pablo
Alcalde San Miguel, Editorial Paraninfo.
