1. EL SISTEMA CIRCULATORIO
Explicación simple de un sistema importante

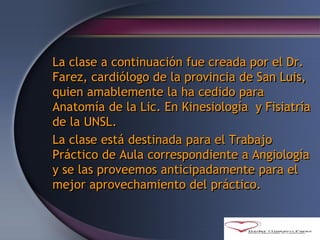

2. La clase a continuación fue creada por el Dr.
Farez, cardiólogo de la provincia de San Luis,
quien amablemente la ha cedido para
Anatomía de la Lic. En Kinesiología y Fisiatría
de la UNSL.
La clase está destinada para el Trabajo
Práctico de Aula correspondiente a Angiología
y se las proveemos anticipadamente para el
mejor aprovechamiento del práctico.

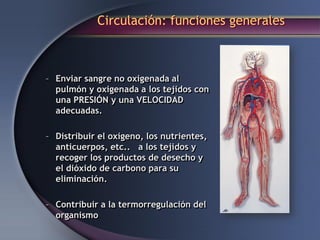

3. Circulación: funciones generales
– Enviar sangre no oxigenada al
pulmón y oxigenada a los tejidos con
una PRESIÓN y una VELOCIDAD
adecuadas.
– Distribuir el oxígeno, los nutrientes,
anticuerpos, etc.. a los tejidos y
recoger los productos de desecho y
el dióxido de carbono para su
eliminación.
– Contribuir a la termorregulación del
organismo

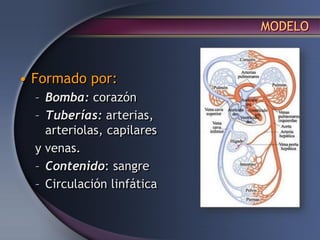

4. MODELO
• Formado por:
– Bomba: corazón
– Tuberías: arterias,
arteriolas, capilares
y venas.
– Contenido: sangre
– Circulación linfática

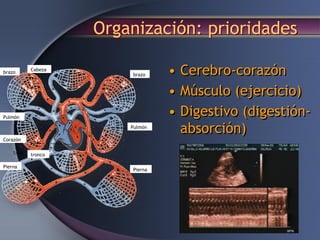

5. Organización: prioridades
• Cerebro-corazón
• Músculo (ejercicio)
• Digestivo (digestión-
absorción)
Cabeza
brazo
brazo
Pulmón
Pulmón
Corazón
tronco
Pierna
Pierna

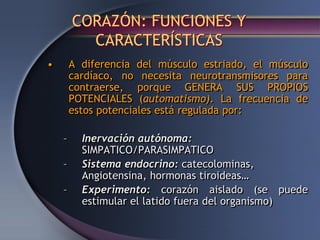

6. CORAZÓN: FUNCIONES Y
CARACTERÍSTICAS
• A diferencia del músculo estriado, el músculo
cardíaco, no necesita neurotransmisores para
contraerse, porque GENERA SUS PROPIOS
POTENCIALES (automatismo). La frecuencia de
estos potenciales está regulada por:
– Inervación autónoma:
SIMPATICO/PARASIMPATICO
– Sistema endocrino: catecolominas,
Angiotensina, hormonas tiroideas…
– Experimento: corazón aislado (se puede
estimular el latido fuera del organismo)

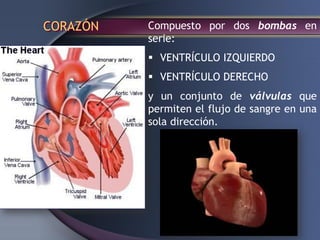

7. CORAZÓN Compuesto por dos bombas en
serie:
 VENTRÍCULO IZQUIERDO
 VENTRÍCULO DERECHO
y un conjunto de válvulas que
permiten el flujo de sangre en una
sola dirección.

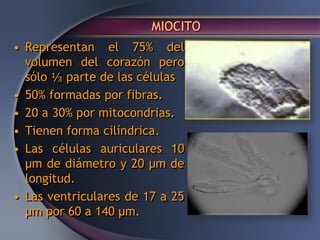

8. MIOCITO
• Representan el 75% del
volumen del corazón pero
sólo ⅓ parte de las células
• 50% formadas por fibras.
• 20 a 30% por mitocondrias.
• Tienen forma cilíndrica.
• Las células auriculares 10
µm de diámetro y 20 µm de
longitud.
• Las ventriculares de 17 a 25
µm por 60 a 140 µm.

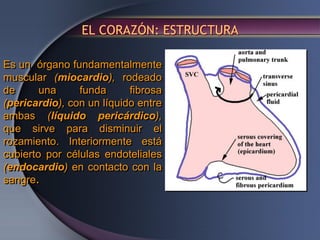

9. EL CORAZÓN: ESTRUCTURA
Es un órgano fundamentalmente
muscular (miocardio), rodeado
de una funda fibrosa
(pericardio), con un líquido entre
ambas (líquido pericárdico),
que sirve para disminuir el
rozamiento. Interiormente está
cubierto por células endoteliales
(endocardio) en contacto con la
sangre.

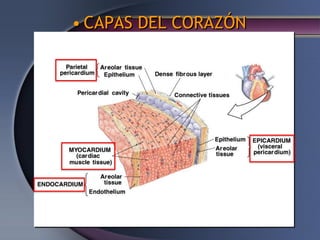

10. • CAPAS DEL CORAZÓN

11. PROPIEDADES DEL MÚSCULO CARDÍACO:
• Automatismo (cronotropismo)
• Excitabilidad (batmotropismo)
• Contractibilidad (inotropismo)
• Conductividad (dromotropismo)

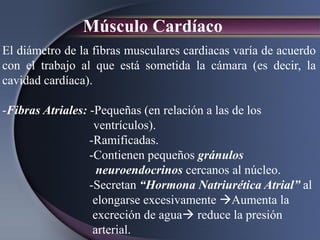

12. Músculo Cardíaco
El diámetro de la fibras musculares cardiacas varía de acuerdo
con el trabajo al que está sometida la cámara (es decir, la
cavidad cardíaca).
-Fibras Atriales: -Pequeñas (en relación a las de los
ventrículos).
-Ramificadas.
-Contienen pequeños gránulos
neuroendocrinos cercanos al núcleo.
-Secretan “Hormona Natriurética Atrial” al
elongarse excesivamente Aumenta la
excreción de agua reduce la presión
arterial.

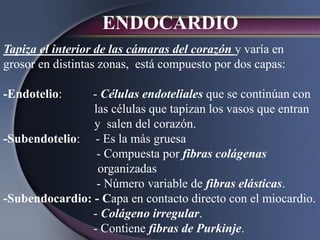

13. ENDOCARDIO
Tapiza el interior de las cámaras del corazón y varía en
grosor en distintas zonas, está compuesto por dos capas:
-Endotelio: - Células endoteliales que se continúan con
las células que tapizan los vasos que entran
y salen del corazón.
-Subendotelio: - Es la más gruesa
- Compuesta por fibras colágenas
organizadas
- Número variable de fibras elásticas.
-Subendocardio: - Capa en contacto directo con el miocardio.
- Colágeno irregular.
- Contiene fibras de Purkinje.

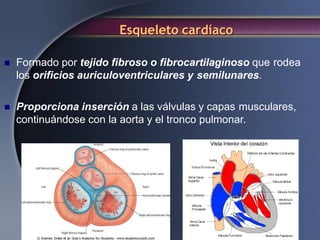

14. Esqueleto cardíaco
 Formado por tejido fibroso o fibrocartilaginoso que rodea
los orificios auriculoventriculares y semilunares.
 Proporciona inserción a las válvulas y capas musculares,
continuándose con la aorta y el tronco pulmonar.

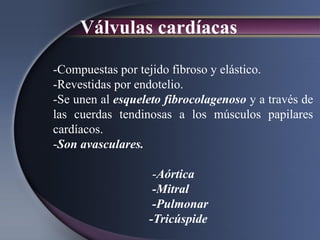

15. Válvulas cardíacas
-Compuestas por tejido fibroso y elástico.
-Revestidas por endotelio.
-Se unen al esqueleto fibrocolagenoso y a través de
las cuerdas tendinosas a los músculos papilares
cardíacos.
-Son avasculares.
-Aórtica
-Mitral
-Pulmonar
-Tricúspide

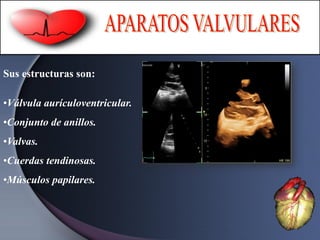

16. Sus estructuras son:
•Válvula aurículoventricular.
•Conjunto de anillos.
•Valvas.
•Cuerdas tendinosas.
•Músculos papilares.

17. CUERDAS TENDINOSAS
•Formaciones fibrosas que limitan el desplazamiento valvular para
impedir que la sangre retorne.
•Se insertan en los músculos papilares por un extremo de los bordes
libres y cara inferior de las válvulas.
CUERDAS TENDINOSAS

18. MÚSCULOS PAPILARES
Se contraen para impedir el regreso de la
sangre hacia la aurícula durante la sístole
ventricular.
Músculos papilares ventrículo derecho.
1. Músculos papilar principal anterior.
2. Músculo papilar posterior.
3. Músculo papilar del infundíbulo o del
cono.
Músculos papilares del ventrículo
izquierdo.
1 Músculo papilar principal anterior.
2 Músculo papilar posterior.

19. VALVAS PULMONAR Y AÓRTICA
Se diferencia de las válvulas auriculoventriculares en:
•Sus valvas no están unidas a cuerdas tendinosas ni músculos papilares.
•Estas por su forman se abren en la sístole ventricular para el paso de la sangre a grandes
vasos.
•Se cierran en diástole por peso y presión de las columnas sanguíneas intrapulmonar e
intraaórtica.
•Se ajustan unas a otras haciendo un cierre perfecto.
•Posee en el borde libre los Nódulos de Arancio en Arteria Aorta.
Y Nódulos de Morgagni en Arteria Pulmonar.

21. Downloaded from: StudentConsult (on 31 March 2013 04:47 PM)
© 2005 Elsevier

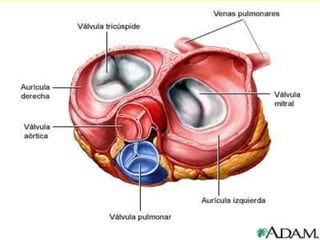

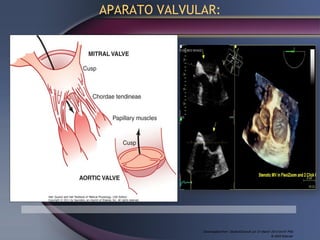

APARATO VALVULAR:

22. APARATO VALVULAR:

23. • APARATO VALVULAR:

24. CIRCULACIÓN CORONARIA:

25. Circulación Coronaria

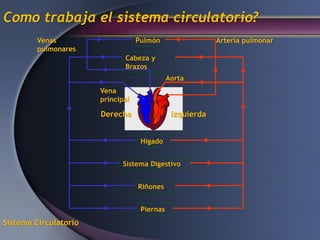

26. Pulmón
Cabeza y
Brazos
Hígado
Sistema Digestivo
Riñones
Piernas
Arteria pulmonar
Aorta
Venas
pulmonares
Vena
principal
izquierda
Derecha
Como trabaja el sistema circulatorio?
Sistema Circulatorio

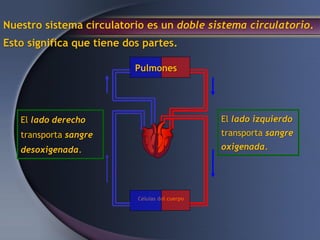

27. Pulmones
Células del cuerpo
Nuestro sistema circulatorio es un doble sistema circulatorio.
Esto significa que tiene dos partes.
El lado derecho
transporta sangre
desoxigenada.
El lado izquierdo
transporta sangre
oxigenada.

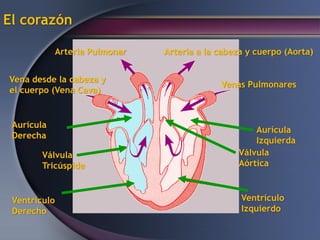

28. El corazón
Ventrículo
Izquierdo
Aurícula
Izquierda
Aurícula
Derecha
Ventrículo
Derecho
Válvula
Tricúspide
Venas Pulmonares
Arteria a la cabeza y cuerpo (Aorta)
Arteria Pulmonar
Vena desde la cabeza y
el cuerpo (Vena Cava)
Válvula
Aórtica

29. ¿Cómo trabaja el corazón?
Sangre desde
el cuierpo Sangre
desde los
pulmones
El latido del corazón
comienza cuando el
músculo se relaja y
entra sangre a las
aurículas.
PASO UNO

30. La válvula AV se abre y la
sangre entra a los ventrículos,
la contracción de las aurículas
contribuyeal llenado de los
ventrículos
¿Cómo trabaja el corazón?
PASO DOS

31. ¿Cómo trabaja el corazón?
Las válvulas AV se cierran para no permitir
Que retroceda la sangre.
Los ventrículos se contraen forzando a la
sangre a dejar el corazón.
Al mismo tiempo, las aurículas se relajan para
comenzar nuevamente el llenado de
sangre
El ciclo entonces se repite.
PASO TRES

32. El SISTEMA DE CONDUCCIÓN

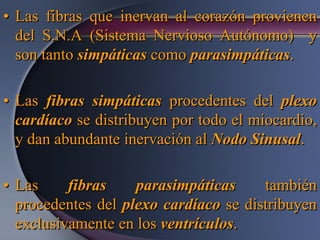

33. • Las fibras que inervan al corazón provienen
del S.N.A (Sistema Nervioso Autónomo) y
son tanto simpáticas como parasimpáticas.
• Las fibras simpáticas procedentes del plexo
cardíaco se distribuyen por todo el miocardio,
y dan abundante inervación al Nodo Sinusal.
• Las fibras parasimpáticas también
procedentes del plexo cardíaco se distribuyen
exclusivamente en los ventrículos.

34. CONTROL DEL LATIDO CARDIACO:
la célula miocárdica
• En el miocardio coexisten dos tipos de células:
– Contráctiles: que representan el 99% y se
caracterizan por presentar potenciales de acción de
respuesta rápida. El mecanismo de generación del
potencial de acción en estas células es muy parecido
al de las células musculares estriadas: apertura de
canales de sodio dependientes de voltaje.
– Autoexcitables: que representan el 1% y tienen
potenciales de acción de respuesta lenta (Nódulos
Sinoauricular y Atrioventricular, Red de Purkinje).

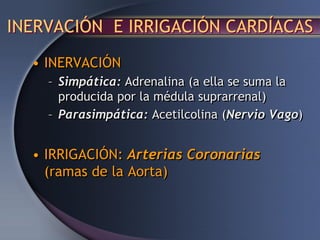

35. INERVACIÓN E IRRIGACIÓN CARDÍACAS
• INERVACIÓN
– Simpática: Adrenalina (a ella se suma la
producida por la médula suprarrenal)
– Parasimpática: Acetilcolina (Nervio Vago)
• IRRIGACIÓN: Arterias Coronarias
(ramas de la Aorta)

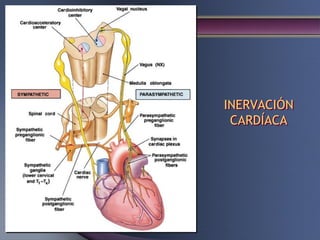

36. INERVACIÓN
CARDÍACA

37. Downloaded from: StudentConsult (on 31 March 2013 04:47 PM)
© 2005 Elsevier

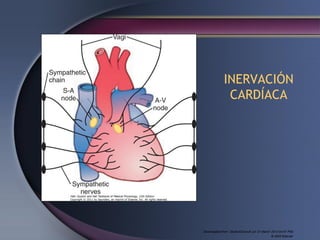

INERVACIÓN
CARDÍACA

38. Downloaded from: StudentConsult (on 31 March 2013 04:47 PM)
© 2005 Elsevier

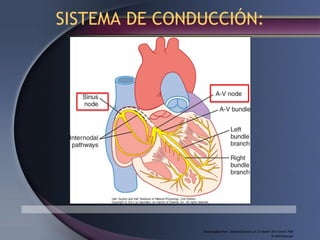

SISTEMA DE CONDUCCIÓN:

39. Downloaded from: StudentConsult (on 31 March 2013 04:47 PM)
© 2005 Elsevier

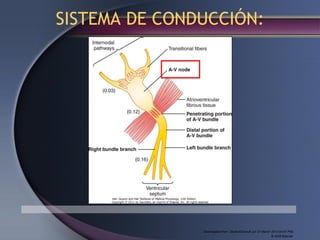

SISTEMA DE CONDUCCIÓN:

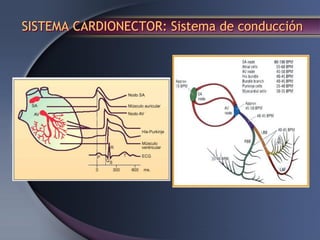

40. SISTEMA CARDIONECTOR: Sistema de conducción

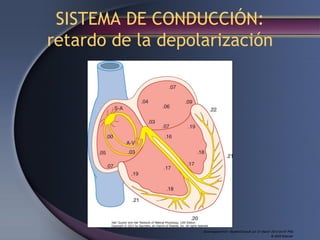

41. Downloaded from: StudentConsult (on 31 March 2013 04:47 PM)
© 2005 Elsevier
SISTEMA DE CONDUCCIÓN:
retardo de la depolarización

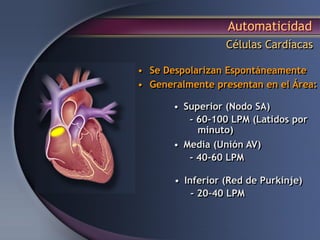

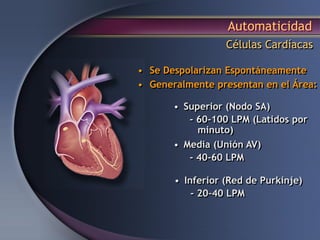

42. Automaticidad
Células Cardíacas
• Superior (Nodo SA)
- 60-100 LPM (Latidos por
minuto)
• Media (Unión AV)
- 40-60 LPM
• Inferior (Red de Purkinje)
- 20–40 LPM
• Se Despolarizan Espontáneamente
• Generalmente presentan en el Área:

43. Automaticidad
Células Cardíacas
• Superior (Nodo SA)
- 60-100 LPM (Latidos por
minuto)
• Media (Unión AV)
- 40-60 LPM
• Inferior (Red de Purkinje)
- 20–40 LPM
• Se Despolarizan Espontáneamente
• Generalmente presentan en el Área:

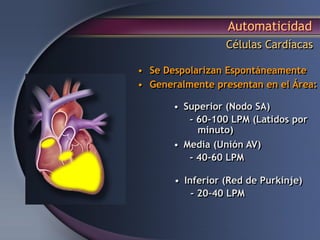

44. Automaticidad
Células Cardíacas
• Superior (Nodo SA)
- 60-100 LPM (Latidos por
minuto)
• Media (Unión AV)
- 40-60 LPM
• Inferior (Red de Purkinje)
- 20–40 LPM
• Se Despolarizan Espontáneamente
• Generalmente presentan en el Área:

45. Automaticidad
Células Cardíacas
• Superior (Nodo SA)
- 60-100 LPM (Latidos por
minuto)
• Media (Unión AV)
- 40-60 LPM
• Inferior (Red de Purkinje)
- 20–40 LPM
• Se Despolarizan Espontáneamente
• Generalmente presentan en el Área:

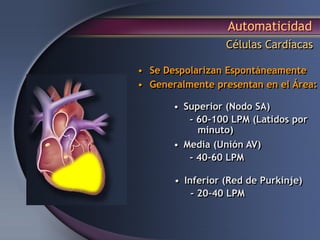

46. Automaticidad
Células Cardíacas
• Superior (Nodo SA)
- 60-100 LPM (Latidos por
minuto)
• Media (Unión AV)
- 40-60 LPM
• Inferior (Red de Purkinje)
- 20–40 LPM
• Se Despolarizan Espontáneamente
• Generalmente presentan en el Área:

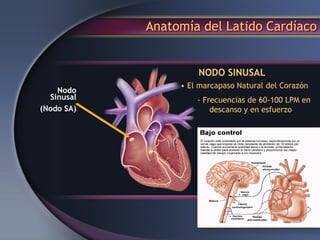

47. Anatomía del Latido Cardíaco
Nodo
Sinusal
(Nodo SA)
• El marcapaso Natural del Corazón
- Frecuencias de 60-100 LPM en
descanso y en esfuerzo
NODO SINUSAL

48. Anatomía del Latido Cardíaco
Nodo Sinusal
(Nodo SA)
Nodo
Atrioventricular
(Nodo AV)
• Se reciben los impulsos del
Nodo SA
• Se entrega el impulso al
sistema His-Purkinje
• Frecuencia de 40-60 LPM
(latidos por minuto) si el
Nodo SA falla en entregar un
impulso
NODO ATRIOVENTRICULAR

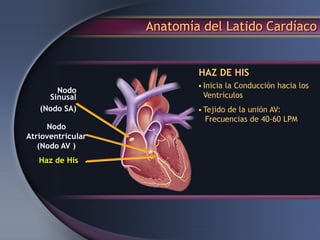

49. Anatomía del Latido Cardíaco
HAZ DE HIS
Nodo
Sinusal
(Nodo SA)
Nodo
Atrioventricular
(Nodo AV )
Haz de His
•Inicia la Conducción hacia los
Ventrículos
•Tejido de la unión AV:
Frecuencias de 40-60 LPM

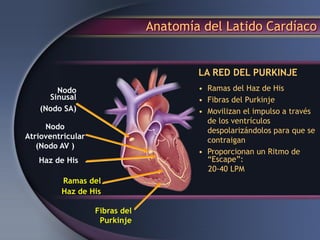

50. Anatomía del Latido Cardíaco
Ramas del
Haz de His
Fibras del
Purkinje
• Ramas del Haz de His
• Fibras del Purkinje
• Movilizan el impulso a través
de los ventrículos
despolarizándolos para que se
contraigan
• Proporcionan un Ritmo de
“Escape”:
20-40 LPM
LA RED DEL PURKINJE
Nodo
Sinusal
(Nodo SA)
Nodo
Atrioventricular
(Nodo AV )
Haz de His

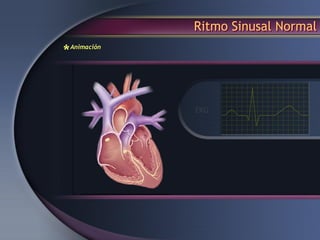

51. Ritmo Sinusal Normal
*Animación

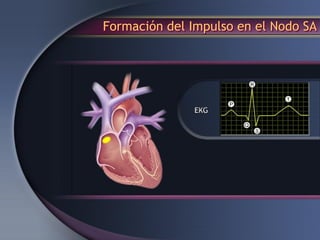

52. Formación del Impulso en el Nodo SA

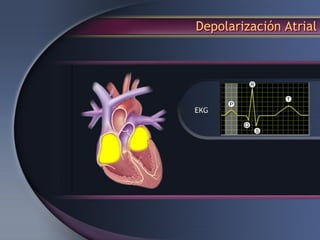

53. Depolarización Atrial

54. Retardo en el Nodo AV

55. Conducción a través de las Ramas del Haz de His

56. Conducción a Través de la Fibras del Purkinje

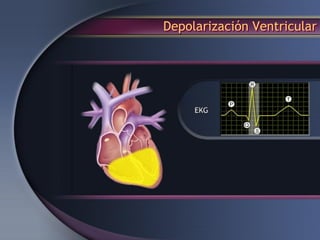

57. Depolarización Ventricular

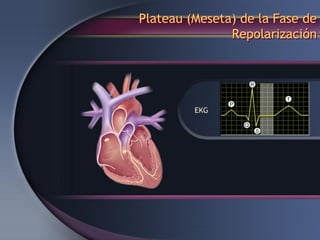

58. Plateau (Meseta) de la Fase de
Repolarización

59. Caída Rápida (Fase 3) Repolarización

60. Activación Normal del EKG
