Este documento presenta una clase sobre técnicas para dibujar manos. Los objetivos son que los estudiantes aprendan a dibujar manos en acción a partir de la observación de su estructura y proporciones, y comprendan la importancia de la escala. La clase incluye información sobre la anatomía y movimiento de las manos, y concluye con un ejercicio para dibujar la propia mano en diferentes posiciones aplicando sombras.

1. Técnicas de representación III
Clase 18: Manos
3er Parcial
TAMM-14 de marzo de 2011

2. Objetivos
• El alumno aprenderá técnicas de representación
para realizar bocetos de manos en acción, a
partir de la observación y comprensión de la
estructura básica de las manos.
• Al finalizar la clase obtendrá la habilidad de
dibujar manos a partir de figuras geométricas,
así como comprender la importancia del uso
adecuado de la escala de la mano como
referencia y, para el uso del producto
(instructivos).

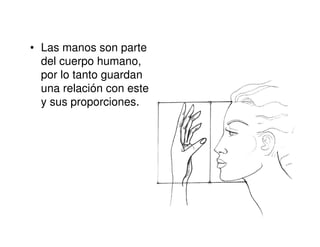

3. • Las manos son parte
del cuerpo humano,
por lo tanto guardan
una relación con este
y sus proporciones.

8. • El pulgar se mueve con
independencia de los
demás dedos.
• La mano siempre se
mueve sobre la
articulación de la
muñeca.
• Se puede doblar hacia
arriba y hacia abajo y,
cuando se gira, se gira
con ella el antebrazo.
• Los dedos tienen su
propia movilidad.

10. Lo que NOOOOO se
debe hacer!!!!

11. ¡¡¡GUANTES DE MICKEY!!!

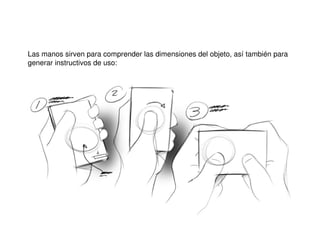

14. Las manos sirven para comprender las dimensiones del objeto, así también para
generar instructivos de uso:

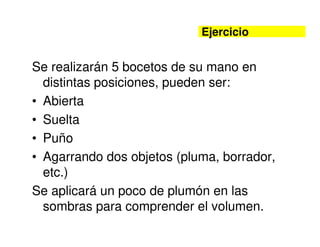

17. Ejercicio
Se realizarán 5 bocetos de su mano en
distintas posiciones, pueden ser:
• Abierta
• Suelta
• Puño
• Agarrando dos objetos (pluma, borrador,
etc.)
Se aplicará un poco de plumón en las
sombras para comprender el volumen.

20. Recomendaciones
• Hand Tutorial- Tips+References
http://qinni.deviantart.com/art/Hand-Tutorial-
Tips-Reference-187433101
