1. DISPOSITIVOS ELECTRONICOS
KAREN YIZETH CHAPARRO PÉREZ
MAROLY ESTEFANIA FAJARDO RAMIREZ
11-04

2. DIODO
Un diodo es un componente electrónico de dos terminales que permite la
circulación de la corriente eléctrica a través de él en un solo sentido. Este
término generalmente se usa para referirse al diodo semiconductor, el más
común en la actualidad; consta de una pieza de cristal semiconductor
conectada a dos terminales eléctricos. El diodo de vacío (que actualmente ya
no se usa, excepto para tecnologías de alta potencia) es un tubo de
vacío con dos electrodos: una lámina como ánodo, y un cátodo.

3. Diodo
Aplicación Símbolo

4. TRANSISTOR
El transistor es un dispositivo electrónico semiconductor utilizado para
entregar una señal de salida en respuesta a una señal de entrada.
Cumple funciones:
De amplificador, oscilador, conmutador o rectificador. Actualmente se
encuentran prácticamente en todos los aparatos electrónicos de uso
diario: radios, televisores, reproductores de audio y video, relojes de
cuarzo, computadoras, lámparas fluorescentes, tomógrafos, teléfonos
celulares, entre otros.

5. Símbolo

6. Condensador
Es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de
almacenar energía sustentando un campo eléctrico. Está formado por un par de
superficies conductoras, generalmente en forma de láminas oplacas, en situación
de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una
van a parar a la otra) separadas por un material dieléctrico o por el vacío. Las placas,
sometidas a una diferencia de potencial, adquieren una determinada carga eléctrica,
positiva en una de ellas y negativa en la otra, siendo nula la variación de carga total.
Aunque desde el punto de vista físico un condensador no almacena carga ni corriente
eléctrica, sino simplemente energía mecánica latente; al ser introducido en un circuito se
comporta en la práctica como un elemento "capaz" de almacenar la energía eléctrica que
recibe durante el periodo de carga, la misma energía que cede después durante el
periodo de descarga.

7. Condensador
Símbolo Aplicación

8. TRANSFORMADOR
Se denomina transformador a un dispositivo eléctrico que permite aumentar
o disminuir la tensión en un circuito eléctrico de corriente alterna,
manteniendo la potencia. La potencia que ingresa al equipo, en el caso de
un transformador ideal (esto es, sin pérdidas), es igual a la que se obtiene a
la salida. Las máquinas reales presentan un pequeño porcentaje de pérdidas,
dependiendo de su diseño y tamaño, entre otros factores

9. TRANSFORMADOR
Símbolo Aplicación

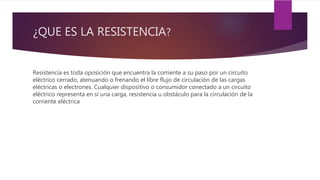

10. ¿QUE ES LA RESISTENCIA?
Resistencia es toda oposición que encuentra la corriente a su paso por un circuito
eléctrico cerrado, atenuando o frenando el libre flujo de circulación de las cargas
eléctricas o electrones. Cualquier dispositivo o consumidor conectado a un circuito
eléctrico representa en sí una carga, resistencia u obstáculo para la circulación de la
corriente eléctrica

11. RESISTENCIA
SIMBOLO APLICACION

12. Corriente Continua
La corriente continua se refiere al flujo continuo de carga eléctrica a través de un conductor
entre dos puntos de distinto potencial, que no cambia de sentido con el tiempo. A diferencia
de la corriente alterna, en la corriente continua las cargas eléctricas circulan siempre en la
misma dirección. Aunque comúnmente se identifica la corriente continua con una corriente
constante, es continua toda corriente que mantenga siempre la misma polaridad, así
disminuya su intensidad conforme se va consumiendo la carga (por ejemplo cuando se
descarga una batería eléctrica).

13. Símbolo

14. CORRIENTE ALTERNA
La corriente alterna, básicamente es una corriente eléctrica cuya tensión y
dirección varía constantemente en el tiempo, esto quiere decir que varía
desde positivo a negativo constantemente, pasando por todos los niveles de
tensión desde el máximo positivo al máximo negativo, dando una forma de
onda parecida a una "S" horizontal llamada onda sinusoidal, cada S completa
que forma se llama frecuencia, periodo o ciclo (se mide en Hercios Hz,
periodos o ciclos por segundo y las unidades son equivalentes) y en cada
país se determina a cuanta como máximo se envía

15. CORRIENTE ALTERNA
Símbolo

16. PILA SECA
Una pila seca, también llamada pila de celda seca, es uno de los tipos de pilas
electroquímicas más utilizadas para suministrar energía eléctrica a diferentes
dispositivos sin necesidad de que se conecten a la red eléctrica. Las pilas
AAA, AA, las pilas de botón, pilas de 9 voltios o de petaca, etc, todas ellas
son pilas secas.
Se puede llamar batería seca si bien el término batería es específico para
denominar un conjunto de celdas electroquímicas unidas en serie y las pilas
sólo disponen de un celda.
Las baterías suelen emplearse en dispositivos con un alto consumo eléctrico
dónde las pilas se quedan cortas.

18. PROTOBOARD
Es una especie de tablero con orificios, en la cual se pueden insertar
componentes electrónicos y cables para armar circuitos. Como su nombre lo
indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo
que se asegura el buen funcionamiento del mismo.
Los protoboard son pequeñas tablas con perforaciones en toda su área, en
las cuales se colocan diversos componentes electrónicos, se distinguen por
tener filas y columnas con lo que se puede saber en que ubicación
posicionar cada pieza, también cuentan con 2 rieles a los lados, los cuales se
usaran como las líneas Positivas y Negativas de nuestro circuito.

19. PROTOBOARD

20. ¿QUÉ ES UN DISPLAY DE 7 SEGMETOS?
Es un componente que se utiliza para la representación de números en muchos dispositivos
electrónicos. Cada vez es más frecuente encontrar LCD´s en estos equipos (debido a su bajísima
demanda de energía), todavía hay muchos que utilizan el display de 7 segmentos por su
simplicidad. Este elemento se arma de manera que se pueda activar cada segmento (diodo LED)
por separado logrando de esta manera combinar los elementos y representar todos los números en
el display (del 0 al 9). El display de 7 segmentos más común es el de color , por su facilidad de
visualización.

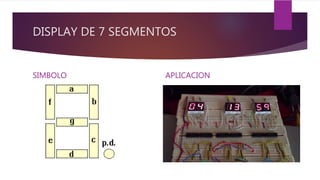

21. DISPLAY DE 7 SEGMENTOS
SIMBOLO APLICACION

22. Normalmente los electrones tratan de circular por
el circuito eléctrico de una forma más o menos
organizada, de acuerdo con la resistencia que
encuentren a su paso. Mientras menor sea esa
resistencia, mayor será el orden existente en el
micromundo de los electrones; pero cuando la
resistencia es elevada, comienzan a chocar unos
con otros y a liberar energía en forma de calor. Esa
situación hace que siempre se eleve algo la
temperatura del conductor y que, además,
adquiera valores más altos en el punto donde los
electrones encuentren una mayor resistencia a su
paso.

23. SENSOR
Un sensor es un dispositivo capaz de detectar magnitudes físicas o químicas,
llamadas variables de instrumentación, y transformarlas en variables
eléctricas. Las variables de instrumentación pueden ser por ejemplo:
temperatura, intensidad lumínica, distancia, aceleración, inclinación,
desplazamiento, presión, fuerza, torsión, humedad, movimiento, pH, etc. Una
magnitud eléctrica puede ser una resistencia eléctrica (como en una RTD),
una capacidad eléctrica (como en un sensor de humedad), una tensión
eléctrica (como en un termopar), una corriente eléctrica (como en
un fototransistor), etc.

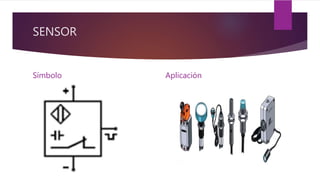

24. SENSOR
Símbolo Aplicación

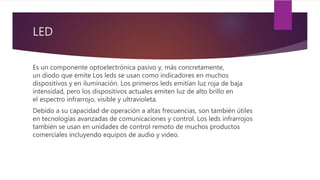

25. LED
Es un componente optoelectrónica pasivo y, más concretamente,
un diodo que emite Los leds se usan como indicadores en muchos
dispositivos y en iluminación. Los primeros leds emitían luz roja de baja
intensidad, pero los dispositivos actuales emiten luz de alto brillo en
el espectro infrarrojo, visible y ultravioleta.
Debido a su capacidad de operación a altas frecuencias, son también útiles
en tecnologías avanzadas de comunicaciones y control. Los leds infrarrojos
también se usan en unidades de control remoto de muchos productos
comerciales incluyendo equipos de audio y video.

26. LED
Símbolo Aplicación
