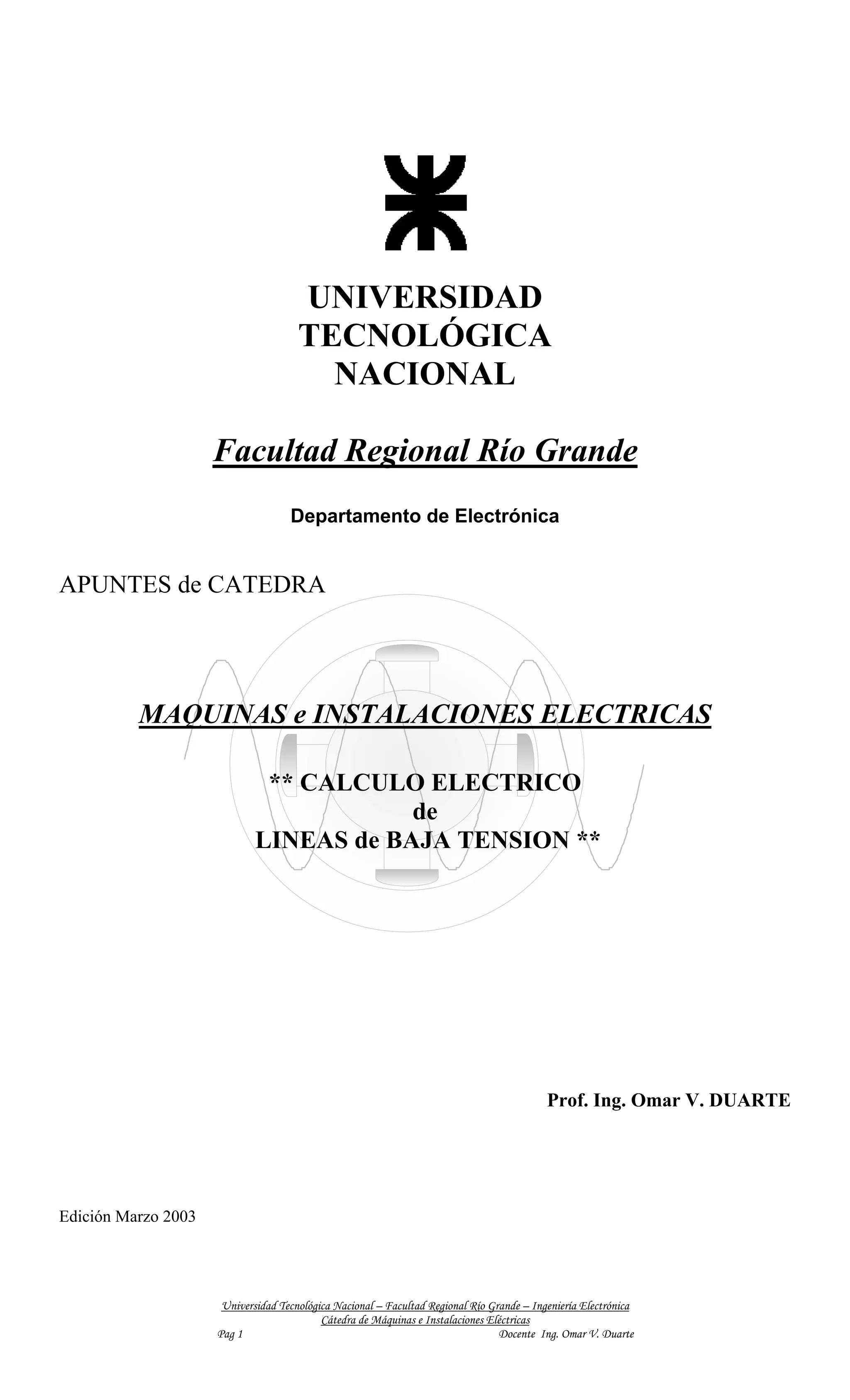

Cálculo eléctrico de líneas

UNIVERSIDAD
TECNOLÓGICA
NACIONAL

Facultad Regional Río Grande
Departamento de Electrónica

APUNTES de CATEDRA

MAQUINAS e INSTALACIONES ELECTRICAS

** CALCULO ELECTRICO
de
LINEAS de BAJA TENSION **

Prof. Ing. Omar V. DUARTE

Edición Marzo 2003

Universidad Tecnológica Nacional – Facultad Regional Río Grande – Ingeniería Electrónica
Cátedra de Máquinas e Instalaciones Eléctricas
Pag 1 Docente Ing. Omar V. Duarte

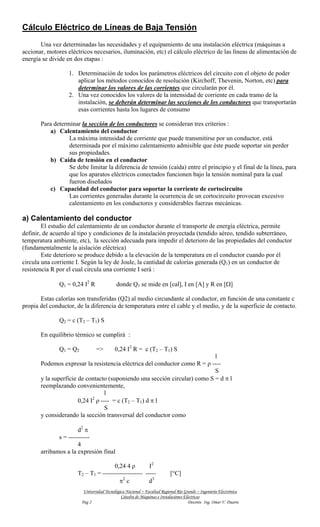

Cálculo Eléctrico de Líneas de Baja Tensión
Una vez determinadas las necesidades y el equipamiento de una instalación eléctrica (máquinas a
accionar, motores eléctricos necesarios, iluminación, etc) el cálculo eléctrico de las líneas de alimentación de
energía se divide en dos etapas :

1. Determinación de todos los parámetros eléctricos del circuito con el objeto de poder
aplicar los métodos conocidos de resolución (Kirchoff, Thevenin, Norton, etc) para
determinar los valores de las corrientes que circularán por él.
2. Una vez conocidos los valores de la intensidad de corriente en cada tramo de la
instalación, se deberán determinar las secciones de los conductores que transportarán
esas corrientes hasta los lugares de consumo

Para determinar la sección de los conductores se consideran tres criterios :
a) Calentamiento del conductor
La máxima intensidad de corriente que puede transmitirse por un conductor, está
determinada por el máximo calentamiento admisible que éste puede soportar sin perder
sus propiedades.
b) Caída de tensión en el conductor
Se debe limitar la diferencia de tensión (caída) entre el principio y el final de la línea, para
que los aparatos eléctricos conectados funcionen bajo la tensión nominal para la cual
fueron diseñados
c) Capacidad del conductor para soportar la corriente de cortocircuito
Las corrientes generadas durante la ocurrencia de un cortocircuito provocan excesivo
calentamiento en los conductores y considerables fuerzas mecánicas.

a) Calentamiento del conductor
El estudio del calentamiento de un conductor durante el transporte de energía eléctrica, permite
definir, de acuerdo al tipo y condiciones de la instalación proyectada (tendido aéreo, tendido subterráneo,
temperatura ambiente, etc), la sección adecuada para impedir el deterioro de las propiedades del conductor
(fundamentalmente la aislación eléctrica)
Este deterioro se produce debido a la elevación de la temperatura en el conductor cuando por él
circula una corriente I. Según la ley de Joule, la cantidad de calorías generada (Q1) en un conductor de
resistencia R por el cual circula una corriente I será :

Q1 = 0,24 I2 R donde Q1 se mide en [cal], I en [A] y R en [Ω]

Estas calorías son transferidas (Q2) al medio circundante al conductor, en función de una constante c
propia del conductor, de la diferencia de temperatura entre el cable y el medio, y de la superficie de contacto.

Q2 = c (T2 – T1) S

En equilibrio térmico se cumplirá :

Q1 = Q2 => 0,24 I2 R = c (T2 – T1) S
l
Podemos expresar la resistencia eléctrica del conductor como R = ρ ----
S
y la superficie de contacto (suponiendo una sección circular) como S = d π l
reemplazando convenientemente,
l
2
0,24 I ρ ---- = c (T2 – T1) d π l
S
y considerando la sección transversal del conductor como

d2 π
s = ----------
4
arribamos a la expresión final

0,24 4 ρ I2
T2 – T1 = ------------------- ----- [°C]
π2 c d3

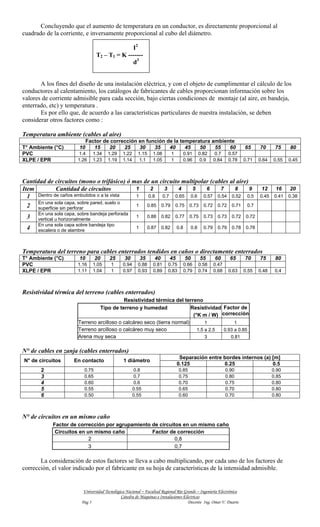

Concluyendo que el aumento de temperatura en un conductor, es directamente proporcional al
cuadrado de la corriente, e inversamente proporcional al cubo del diámetro.

I2
T2 – T1 = K -------
d3

A los fines del diseño de una instalación eléctrica, y con el objeto de cumplimentar el cálculo de los
conductores al calentamiento, los catálogos de fabricantes de cables proporcionan información sobre los
valores de corriente admisible para cada sección, bajo ciertas condiciones de montaje (al aire, en bandeja,
enterrado, etc) y temperatura .
Es por ello que, de acuerdo a las características particulares de nuestra instalación, se deben
considerar otros factores como :

Temperatura ambiente (cables al aire)
Factor de corrección en función de la temperatura ambiente
T° Ambiente (°C) 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80
PVC 1.4 1.34 1.29 1.22 1.15 1.08 1 0.91 0.82 0.7 0.57
XLPE / EPR 1.26 1.23 1.19 1.14 1.1 1.05 1 0.96 0.9 0.84 0.78 0.71 0.64 0.55 0.45

Cantidad de circuitos (mono o trifásico) ó mas de un circuito multipolar (cables al aire)
Item Cantidad de circuitos 1 2 3 4 5 6 7 8 9 12 16 20
1 Dentro de caños embutidos o a la vista 1 0.8 0.7 0.65 0.6 0.57 0.54 0.52 0.5 0.45 0.41 0.38
En una sola capa, sobre pared, suelo o
2 superficie sin perforar 1 0.85 0.79 0.75 0.73 0.72 0.72 0.71 0.7
En una sola capa, sobre bandeja perforada
3 vertical u horizonalmente
1 0.88 0.82 0.77 0.75 0.73 0.73 0.72 0.72
En una sola capa sobre bandeja tipo
4 escalera o de alambre
1 0.87 0.82 0.8 0.8 0.79 0.79 0.78 0.78

Temperatura del terreno para cables enterrados tendidos en caños o directamente enterrados
T° Ambiente (°C) 10 20 25 30 35 40 45 50 55 60 65 70 75 80
PVC 1.16 1.05 1 0.94 0.88 0.81 0.75 0.66 0.58 0.47
XLPE / EPR 1.11 1.04 1 0.97 0.93 0.89 0.83 0.79 0.74 0.68 0.63 0.55 0.48 0.4

Resistividad térmica del terreno (cables enterrados)
Resistividad térmica del terreno
Tipo de terreno y humedad Resistividad Factor de
(°K m / W) corrección
Terreno arcilloso o calcáreo seco (tierra normal) 1 1
Terreno arcilloso o calcáreo muy seco 1.5 a 2.5 0.93 a 0.85
Arena muy seca 3 0.81

N° de cables en zanja (cables enterrados)
Separación entre bordes internos (a) [m]
N° de circuitos En contacto 1 diámetro
0.125 0.25 0.5
2 0.75 0.8 0.85 0.90 0.90
3 0.65 0.7 0.75 0.80 0.85
4 0.60 0.6 0.70 0.75 0.80
5 0.55 0.55 0.65 0.70 0.80
6 0.50 0.55 0.60 0.70 0.80

N° de circuitos en un mismo caño
Factor de corrección por agrupamiento de circuitos en un mismo caño
Circuitos en un mismo caño Factor de corrección
2 0,8
3 0,7

La consideración de estos factores se lleva a cabo multiplicando, por cada uno de los factores de
corrección, el valor indicado por el fabricante en su hoja de características de la intensidad admisible.

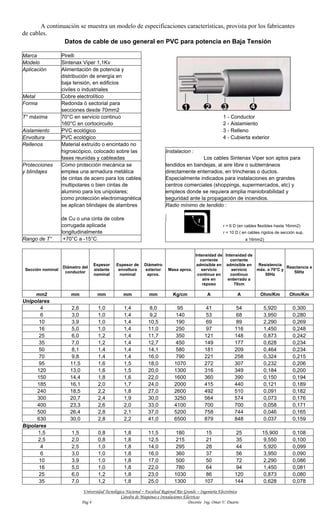

A continuación se muestra un modelo de especificaciones características, provista por los fabricantes
de cables.
Datos de cable de uso general en PVC para potencia en Baja Tensión

Marca Pirelli
Modelo Sintenax Viper 1,1Kv
Aplicación Alimentación de potencia y
distribución de energía en
baja tensión, en edificios
civiles o industriales
Metal Cobre electrolítico
Forma Redonda ó sectorial para
secciones desde 70mm2
T° máxima 70°C en servicio continuo 1 - Conductor
160°C en cortocircuito 2 - Aislamiento
Aislamiento PVC ecológico 3 - Relleno
Envoltura PVC ecológico 4 - Cubierta exterior
Rellenos Material extruído o encintado no
higroscópico, colocado sobre las Instalacion :
fases reunidas y cableadas Los cables Sintenax Viper son aptos para
Protecciones Como protección mecánica se tendidos en bandejas, al aire libre o subterráneos
y blindajes emplea una armadura metálica directamente enterrados, en trincheras o ductos.
de cintas de acero para los cables Especialmente indicados para instalaciones en grandes
multipolares o bien cintas de centros comerciales (shoppings, supermercados, etc) y
aluminio para los unipolares; empleos donde se requiera amplia maniobrabilidad y
como protección electromagnética seguridad ante la propagación de incendios.
se aplican blindajes de alambres Radio mínimo de tendido :

de Cu o una cinta de cobre
corrugada aplicada r = 6 D (en cables flexibles hasta 16mm2)
longitudinalmente r = 10 D ( en cables rígidos de sección sup.
Rango de T° +70°C a -15°C a 16mm2)

Intensidad de Intensidad de
corriente corriente
Espesor Espesor de Diámetro admisible en admisible en Resistencia
Diámetro del Reactancia a
Sección nominal aislante envoltura exterior Masa aprox. servicio servicio máx. a 70°C y
conductor 50Hz
nominal nominal aprox. continuo en continuo 50Hz
aire en enterrado a
reposo 70cm

mm2 mm mm mm mm Kg/cm A A Ohm/Km Ohm/Km
Unipolares
4 2,6 1,0 1,4 8,0 95 41 54 5,920 0,300
6 3,0 1,0 1,4 9,2 140 53 68 3,950 0,280
10 3,9 1,0 1,4 10,5 190 69 89 2,290 0,269
16 5,0 1,0 1,4 11,0 250 97 116 1,450 0,248
25 6,0 1,2 1,4 11,7 350 121 148 0,873 0,242
35 7,0 1,2 1,4 12,7 450 149 177 0,628 0,234
50 8,1 1,4 1,4 14,1 580 181 209 0,464 0,234
70 9,8 1,4 1,4 16,0 790 221 258 0,324 0,215
95 11,5 1,6 1,5 18,0 1070 272 307 0,232 0,206
120 13,0 1,6 1,5 20,0 1300 316 349 0,184 0,200
150 14,4 1,8 1,6 22,0 1600 360 390 0,150 0,194
185 16,1 2,0 1,7 24,0 2000 415 440 0,121 0,189
240 18,5 2,2 1,8 27,0 2600 492 510 0,091 0,182
300 20,7 2,4 1,9 30,0 3250 564 574 0,073 0,176
400 23,3 2,6 2,0 33,0 4100 700 700 0,058 0,171
500 26,4 2,8 2,1 37,0 5200 758 744 0,046 0,165
630 30,0 2,8 2,2 41,0 6500 879 848 0,037 0,159
Bipolares
1,5 1,5 0,8 1,8 11,5 180 15 25 15,900 0,108
2,5 2,0 0,8 1,8 12,5 215 21 35 9,550 0,100
4 2,5 1,0 1,8 14,0 295 28 44 5,920 0,099
6 3,0 1,0 1,8 16,0 360 37 56 3,950 0,090
10 3,9 1,0 1,8 17,0 500 50 72 2,290 0,086
16 5,0 1,0 1,8 22,0 780 64 94 1,450 0,081
25 6,0 1,2 1,8 23,0 1030 86 120 0,873 0,080
35 7,0 1,2 1,8 25,0 1300 107 144 0,628 0,078

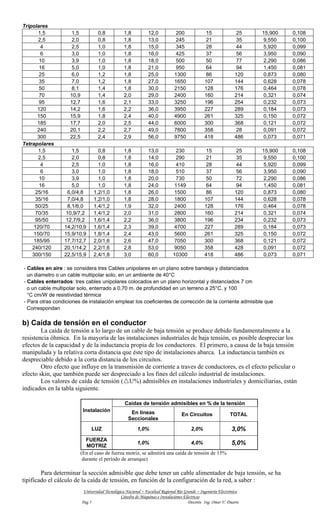

Tripolares
1,5 1,5 0,8 1,8 12,0 200 15 25 15,900 0,108
2,5 2,0 0,8 1,8 13,0 245 21 35 9,550 0,100
4 2,5 1,0 1,8 15,0 345 28 44 5,920 0,099
6 3,0 1,0 1,8 16,0 425 37 56 3,950 0,090
10 3,9 1,0 1,8 18,0 500 50 77 2,290 0,086
16 5,0 1,0 1,8 21,0 950 64 94 1,450 0,081
25 6,0 1,2 1,8 25,0 1300 86 120 0,873 0,080
35 7,0 1,2 1,8 27,0 1650 107 144 0,628 0,078
50 8,1 1,4 1,8 30,0 2150 128 176 0,464 0,078
70 10,9 1,4 2,0 29,0 2400 160 214 0,321 0,074
95 12,7 1,6 2,1 33,0 3250 196 254 0,232 0,073
120 14,2 1,6 2,2 36,0 3950 227 289 0,184 0,073
150 15,9 1,8 2,4 40,0 4900 261 325 0,150 0,072
185 17,7 2,0 2,5 44,0 6000 300 368 0,121 0,072
240 20,1 2,2 2,7 49,0 7800 358 28 0,091 0,072
300 22,5 2,4 2,9 56,0 9750 418 486 0,073 0,071
Tetrapolares
1,5 1,5 0,8 1,8 13,0 230 15 25 15,900 0,108
2,5 2,0 0,8 1,8 14,0 290 21 35 9,550 0,100
4 2,5 1,0 1,8 16,0 410 28 44 5,920 0,099
6 3,0 1,0 1,8 18,0 510 37 56 3,950 0,090
10 3,9 1,0 1,8 20,0 730 50 72 2,290 0,086
16 5,0 1,0 1,8 24,0 1149 64 94 1,450 0,081
25/16 6,0/4,8 1,2/1,0 1,8 26,0 1500 86 120 0,873 0,080
35/16 7,0/4,8 1,2/1,0 1,8 28,0 1800 107 144 0,628 0,078
50/25 8,1/6,0 1,4/1,2 1,9 32,0 2400 128 176 0,464 0,078
70/35 10,9/7,2 1,4/1,2 2,0 31,0 2800 160 214 0,321 0,074
95/50 12,7/9,2 1,6/1,4 2,2 36,0 3800 196 234 0,232 0,073
120/70 14,2/10,9 1,6/1,4 2,3 39,0 4700 227 289 0,184 0,073
150/70 15,9/10,9 1,8/1,4 2,4 43,0 5600 261 325 0,150 0,072
185/95 17,7/12,7 2,0/1,6 2,6 47,0 7050 300 368 0,121 0,072
240/120 20,1/14,2 2,2/1,6 2,8 53,0 9050 358 428 0,091 0,072
300/150 22,5/15,9 2,4/1,8 3,0 60,0 10300 418 486 0,073 0,071

- Cables en aire : se considera tres Cables unipolares en un plano sobre bandeja y distanciados
un diametro o un cable multipolar solo, en un ambiente de 40°C
- Cables enterrados: tres cables unipolares colocados en un plano horizontal y distanciados 7 cm
o un cable multipolar solo, enterrado a 0,70 m. de profundidad en un terreno a 25°C. y 100
°C cm/W de resistividad térmica
- Para otras condiciones de instalación emplear los coeficientes de corrección de la corriente admisible que
Correspondan

b) Caída de tensión en el conductor
La caída de tensión a lo largo de un cable de baja tensión se produce debido fundamentalmente a la
resistencia óhmica. En la mayoría de las instalaciones industriales de baja tensión, es posible despreciar los
efectos de la capacidad y de la inductancia propia de los conductores. El primero, a causa de la baja tensión
manipulada y la relativa corta distancia que éste tipo de instalaciones abarca. La inductancia también es
despreciable debido a la corta distancia de los circuitos.
Otro efecto que influye en la transmisión de corriente a traves de conductores, es el efecto pelicular o
efecto skin, que también puede ser despreciado a los fines del cálculo industrial de instalaciones.
Los valores de caída de tensión ( U%) admisibles en instalaciones industriales y domiciliarias, están
indicados en la tabla siguiente.

Caídas de tensión admisibles en % de la tensión
Instalación En líneas En Circuitos TOTAL
Seccionales
LUZ 1,0% 2,0% 3,0%
FUERZA
MOTRIZ
1,0% 4,0% 5,0%
(En el caso de fuerza motriz, se admitirá una caída de tensión de 15%
durante el período de arranque)

Para determinar la sección admisible que debe tener un cable alimentador de baja tensión, se ha
tipificado el cálculo de la caída de tensión, en función de la configuración de la red, a saber :

1) Líneas de una sola carga
2) Líneas abiertas de sección uniforme
3) Líneas abiertas de sección no uniforme
4) Líneas con dos puntos de alimentación
5) Líneas en anillo

1) Líneas de una sola carga

a) Línea monofásica
Supongamos que debemos alimentar a una carga como la de la figura 1, la cual representa un aparato
eléctrico que funciona con tensión y corriente nominal V2 e I respectivamente.

I
V2
V2 Zc

ϕ
10A

I
Zc = Impedancia de la carga
V 2 = Tensión sobre la carga
I = Corriente

Figura 1

El sitio desde donde obtendremos la energía eléctrica para alimentar a éste artefacto normalmente estará
a una cierta distancia de él. Es posible que dicha energía sea tomada desde nuestro tablero de entrada o el
tablero de distribución interna de nuestra instalación o desde un generador propio. Bajo esta consideración,
será necesario transportar la energía a través de un conductor de longitud L, que producirá una caída de
tensión U / 2 en el tramo de ida y otra caída U / 2 en el tramo de vuelta.

U/2

V2 U = I RL
ϕ
I V1
V1 V2 Zc

ϕ´

U/2 I
L
V1 = Tensión de alimentación
I = Corriente
U / 2 = Caída de tension en
el conductor de
alimentacion
L = Longitud del conductor de
alimentación
ϕ´≅ ϕ = Angulo de la carga Figura 2

La impedancia de este conductor estará dada por la siguiente expresión :

ZL = RL + j (XL – XC)

Para conductores de corta longitud, utilizados en instalaciones de media y baja tensión es posible
despreciar los valores de XL y XC; por lo tanto :

ZL ≈ RL y U = V1 – V2 = I RL

Considerando los módulos de las magnitudes no se comete un gran error si :

U = V1 – V2 = I RL cos φ

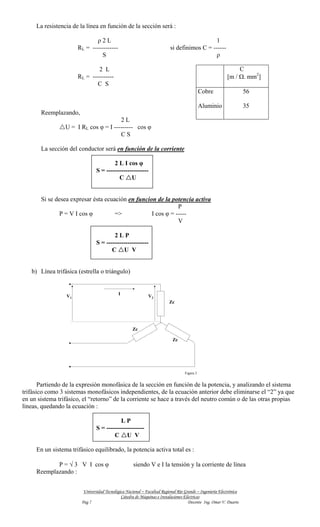

La resistencia de la línea en función de la sección será :

ρ2L 1
RL = ------------ si definimos C = ------
S ρ

2 L C
RL = ---------- [m / Ω. mm2]
C S
Cobre 56

Aluminio 35
Reemplazando,
2L
U = I RL cos φ = I --------- cos φ
CS

La sección del conductor será en función de la corriente

2 L I cos φ
S = --------------------
C U

Si se desea expresar ésta ecuación en funcion de la potencia activa
P
P = V I cos φ => I cos φ = -----
V

2LP
S = --------------------
C U V

b) Línea trifásica (estrella o triángulo)

I
V1 V2
Zc

Zc

Zc

Figura 3

Partiendo de la expresión monofásica de la sección en función de la potencia, y analizando el sistema
trifásico como 3 sistemas monofásicos independientes, de la ecuación anterior debe eliminarse el “2” ya que
en un sistema trifásico, el “retorno” de la corriente se hace a través del neutro común o de las otras propias
líneas, quedando la ecuación :

LP
S = ------------------
C U V

En un sistema trifásico equilibrado, la potencia activa total es :

P = √ 3 V I cos φ siendo V e I la tensión y la corriente de línea
Reemplazando :

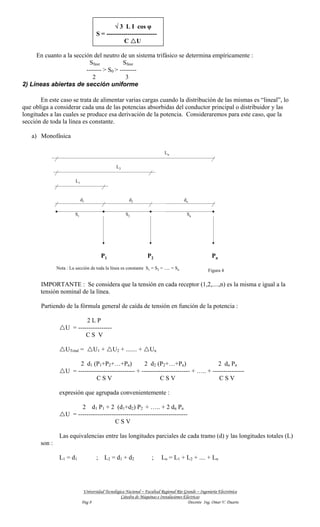

√ 3 L I cos φ
S = ------------------------
C U

En cuanto a la sección del neutro de un sistema trifásico se determina empíricamente :
Sfase Sfase
------- > S0 > --------
2 3
2) Líneas abiertas de sección uniforme

En este caso se trata de alimentar varias cargas cuando la distribución de las mismas es “lineal”, lo
que obliga a considerar cada una de las potencias absorbidas del conductor principal o distribuidor y las
longitudes a las cuales se produce esa derivación de la potencia. Consideraremos para este caso, que la
sección de toda la línea es constante.

a) Monofásica

Ln

L2

L1

d1 d2 dn

S1 S2 Sn

P1 P2 Pn
Nota : La sección de toda la línea es constante S1 = S2 = ..... = Sn Figura 4

IMPORTANTE : Se considera que la tensión en cada receptor (1,2,....,n) es la misma e igual a la
tensión nominal de la línea.

Partiendo de la fórmula general de caída de tensión en función de la potencia :

2LP
U = ----------------
CS V

UTotal = U1 + U2 + ....... + Un

2 d1 (P1+P2+…+Pn) 2 d2 (P2+…+Pn) 2 dn Pn
U = --------------------------- + ----------------------- + ….. + ---------------
CSV CSV CSV

expresión que agrupada convenientemente :

2 d1 P1 + 2 (d1+d2) P2 + ….. + 2 dn Pn
U = ----------------------------------------------------
CSV

Las equivalencias entre las longitudes parciales de cada tramo (d) y las longitudes totales (L)
son :

L1 = d1 ; L2 = d 1 + d 2 ; Ln = L1 + L2 + .... + Ln


Con lo cual la caída de tensión total será :

2 L1 P1 + 2 L2 P2 + ….. + 2 Ln Pn 2 Σ (L P)
U = ------------------------------------------------- = -----------------
CSV CSV

y la sección de los conductores,

2 Σ (L P) Al producto L P se le llama
S = ----------------- Momento Eléctrico, por
C U V analogía con el momento
de una fuerza mecánica.

si se desea una ecuación en función de la potencia,

P = V I cos φ

2 Σ (L V I cos φ) 2 V Σ (L I cos φ)
S = ---------------------------- = ------------------------------
C U V C U V

2 Σ (L I cos φ)
S = ----------------------------
C U

b) Trifásica

Por analogía con el caso de una sola carga visto anteriormente,

Σ (L P) Nota :
S = ----------------- Se elimina el “2”, debido
C U V al “retorno” de corriente
por el neutro u otra fase.

Para obtenerla en función de la intensidad

P = √ 3 V I cos φ
Σ (L √ 3 V I cos φ) √ 3 V Σ (L I cos φ)
S = ---------------------------- = ----------------------------
C U V C U V

√ 3 Σ (L I cos φ)
S = --------------------------
C U

3) Líneas abiertas de sección NO uniforme

Si, a diferencia del método anterior, la distribución de corriente se realiza a traves de cables de
secciones no uniformes, es decir, dimensionar las secciones en función de la intensidad de corriente que
recorre cada tramo, se obtendrá una notable economía en los costos de la instalación (baja de costo de
materiales). Este ahorro debe obtenerse sin el perjuicio de obtener caídas de tensión sobre los finales de la
línea que puedan comprometer el funcionamiento de los artefactos allí instalados. El criterio que debe
adoptarse es el siguiente :

Si la caída de tensión admisible en la línea es U, ésta debe ser la misma en el recorrido ABC que
en el ABD (fig 8).

Estos recorridos tendrán un tramo del circuito (AB) cuya caída de tensión será común e igual a UAB
volts y dos tramos (BC y BD) cuyas caídas serán U1 y U2 respectivamente. La relación entre éstas
caídas estarán representadas por las siguientes ecuaciones :

U = UAB + U1 = UAB + U2

Existen infinitos valores de UAB , U1 y U2 que satisfacen la ecuación anterior, pero el terceto de
valores que hará nuestra instalación más económica, será el que nos permita utilizar el mínimo volumen
de material (valido tanto para conductores de cobre o aluminio).

Dicho terceto de valores se determina a través de la siguiente demostración

C
L1 S1
U1
i1+ i2 = i i1
A B

S L U AB
S2
i2
L2

U = U AB + U1 = U AB + U2 U2

L = L ong itud del tram o AB
L 1 = L ong itud del tram o B C
L 2 = L ong itud del tram o B D D
S = Sección del tram o AB
S 1 = Sección del tram o B C
S 2 = Sección del tram o B D
Figura 8

.
El volumen total (en cobre o aluminio) de toda la línea será :

V = 2 (S L + S1 L1 + S2 L2)

De acuerdo con lo visto anteriormente, el valor de la sección en función de la corriente y la longitud se
determina por la siguiente fórmula :

2 L I cos φ
S = --------------------
C U

y para los distintos tramos de ésta instalación será :

2 L i cos φ 2 L1 i1 cos φ1 2 L2 i2 cos φ2
S = --------------- S1 = ----------------- S2 = ------------------
C UAB C U1 C U2

Reemplazando en la ecuación anterior.

2 2 2
V=2 --------- L (i cos φ) L + -------- L1 (i1 cos φ1) L1 + --------- L2 (i2 cos φ2) L2
C UAB C U1 C U2

Factoreando y reemplazando convenientemente

2 2 (i cos φ) L2 (i1 cos φ1) L12 (i2 cos φ2) L22
V = ----- ------------------- + ------------------ + -------------------
C UAB ( U- UAB) ( U- UAB)

Si se desea obtener el volumen mínimo de conductor debe derivarse la expresion V respecto de UAB e
igualarla a cero.
∂V
----------- = 0
∂ UAB


2 2 - (i cos φ) L2 (i1 cos φ1) L12 (i2 cos φ2) L22
----- ------------------- + ------------------ + ------------------- = 0
C UAB2 ( U- UAB)2 ( U- UAB)2

(i1 cos φ1) L12 + (i2 cos φ2) L22 (i cos φ) L2
------------------------------------------ = -------------------
( U- UAB)2 UAB2

UAB (i cos φ) L2
------------------- = ------------------------------------------- = √A
( U- UAB) (i1 cos φ1) L12 + (i2 cos φ2) L22
UAB = ( U- UAB) √ A = √ A U - √ A UAB

UAB + √ A UAB = √ A U

√A U U U
UAB = -------------- = ---------------- = -------------
1+√A 1+√A 1
----------- 1 + --------
√A √A

U
UAB = -----------------------------------------------------------
(i1 cos φ1) L12 + (i2 cos φ2) L22
1+ --------------------------------------------
(i cos φ) L2

Generalizando

U
UAB = -------------------------------------------------------
Σ (L1-n i1-n cos φ1-n) L1-n
1+ ----------------------------------
Σ (L i cos φ) L

Esta fórmula es de aplicación general, tanto en instalaciones monofásicas como trifásicas, ya que
el factor “2” que suele diferenciar una de otra se elimina al igualar la derivada a cero.

4) Líneas con dos puntos de alimentación

Las cargas que vemos en la figura 12 reciben alimentación de ambos lados del ramal principal (A y
B), por lo tanto, cada extremo de la red entregará una corriente (iA e iB) proporcionales a las longitudes a las
cuales están ubicadas las cargas, la corriente que tomen las mismas, etc. El análisis se realizará bajo las
siguientes suposiciones :
a) La tensión de los puntos A y B es la misma VA = VB = VRED
b) La sección del ramal principal AB es constante SAB = cte.
c) Se suponen las cargas resistivas puras (es la situación más desfavorable)
d) La suma de las caídas de tensión ocurridas en el ramal principal es igual a cero.
UAC + UCD + UDE + UEB = UAB = 0

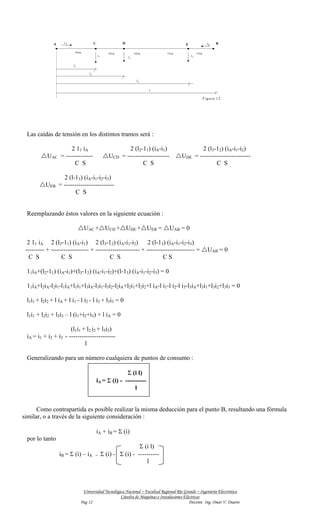

A iA C D iB B
E

40m 40m 60m 50m 50m
i1 i2 i3

l1

l2

l3

l

F ig u r a 1 2

Las caídas de tensión en los distintos tramos será :

2 11 iA 2 (l2-11) (iA-i1) 2 (l3-12) (iA-i1-i2)
UAC = ------------- UCD = -------------------- UDE = ------------------------
C S C S C S

2 (l-13) (iA-i1-i2-i3)
UEB = ------------------------
C S

Reemplazando éstos valores en la siguiente ecuación :

UAC + UCD + UDE + UEB = UAB = 0

2 11 iA 2 (l2-11) (iA-i1) 2 (l3-12) (iA-i1-i2) 2 (l-13) (iA-i1-i2-i3)
--------- + ------------------ + --------------------- + ----------------------- = UAB = 0
C S C S C S CS

11iA+(l2-11) (iA-i1)+(l3-12) (iA-i1-i2)+(l-13) (iA-i1-i2-i3) = 0

11iA+l2iA-l2i1-l1iA+l1i1+l3iA-l3i1-l3i2-l2iA+l2i1+l2i2+l iA-l i1-l i2-l i3-l3iA+l3i1+l3i2+l3i3 = 0

l1 i1 + l2 i2 + l iA + l i1 - l i2 - l i3 + l3 i3 = 0

l1i1 + l2i2 + l3i3 – l (i1+i2+i3) + l iA = 0

(l1i1 + l2 i2 + l3i3)
iA = i1 + i2 + i3 - ----------------------
l

Generalizando para un número cualquiera de puntos de consumo :

Σ (i l)
iA = Σ (i) - ----------
l

Como contrapartida es posible realizar la misma deducción para el punto B, resultando una fórmula
similar, o a través de la siguiente consideración :

iA + iB = Σ (i)
por lo tanto
Σ (i l)
iB = Σ (i) – iA = Σ (i) - Σ (i) - ----------
l

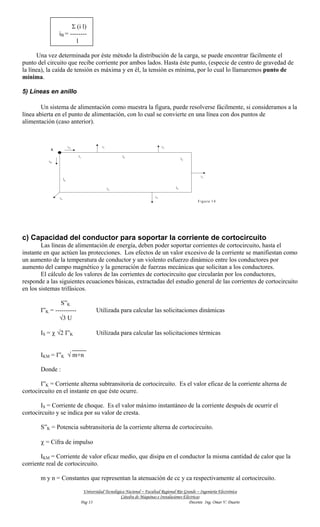

Σ (i l)
iB = --------
l

Una vez determinada por éste método la distribución de la carga, se puede encontrar fácilmente el
punto del circuito que recibe corriente por ambos lados. Hasta éste punto, (especie de centro de gravedad de
la línea), la caída de tensión es máxima y en él, la tensión es mínima, por lo cual lo llamaremos punto de
mínima.

5) Líneas en anillo

Un sistema de alimentación como muestra la figura, puede resolverse fácilmente, si consideramos a la
línea abierta en el punto de alimentación, con lo cual se convierte en una línea con dos puntos de
alimentación (caso anterior).

iA i1 i2
A
l1 l2
l3
iB

i3
l6

l5 l4

in i4
F ig u r a 1 4

c) Capacidad del conductor para soportar la corriente de cortocircuito
Las líneas de alimentación de energía, deben poder soportar corrientes de cortocircuito, hasta el
instante en que actúen las protecciones. Los efectos de un valor excesivo de la corriente se manifiestan como
un aumento de la temperatura de conductor y un violento esfuerzo dinámico entre los conductores por
aumento del campo magnético y la generación de fuerzas mecánicas que solicitan a los conductores.
El cálculo de los valores de las corrientes de cortocircuito que circularán por los conductores,
responde a las siguientes ecuaciones básicas, extractadas del estudio general de las corrientes de cortocircuito
en los sistemas trifásicos.

S”K
I”K = ---------- Utilizada para calcular las solicitaciones dinámicas
√3 U

IS = χ √2 I”K Utilizada para calcular las solicitaciones térmicas

IKM = I”K √ m+n

Donde :

I”K = Corriente alterna subtransitoria de cortocircuito. Es el valor eficaz de la corriente alterna de
cortocircuito en el instante en que éste ocurre.

IS = Corriente de choque. Es el valor máximo instantáneo de la corriente después de ocurrir el
cortocircuito y se indica por su valor de cresta.

S”K = Potencia subtransitoria de la corriente alterna de cortocircuito.

χ = Cifra de impulso

IKM = Corriente de valor eficaz medio, que disipa en el conductor la misma cantidad de calor que la
corriente real de cortocircuito.

m y n = Constantes que representan la atenuación de cc y ca respectivamente al cortocircuito.

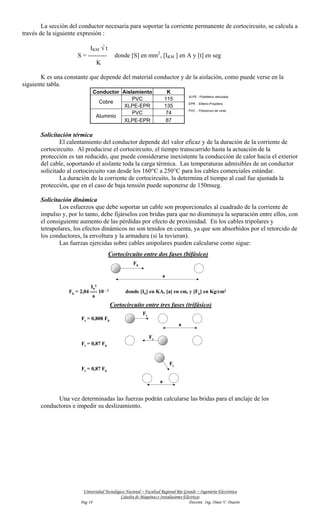

La sección del conductor necesaria para soportar la corriente permanente de cortocircuito, se calcula a
través de la siguiente expresión :

IKM √ t
S = --------- donde [S] en mm2, [IKM ] en A y [t] en seg
K

K es una constante que depende del material conductor y de la aislación, como puede verse en la
siguiente tabla.
Conductor Aislamiento K
XLPE - Polietileno reticulado
PVC 115
Cobre EPR - Etileno-Propileno
XLPE-EPR 135
PVC - Policloruro de vinilo
PVC 74
Aluminio
XLPE-EPR 87

Solicitación térmica
El calentamiento del conductor depende del valor eficaz y de la duración de la corriente de
cortocircuito. Al producirse el cortocircuito, el tiempo transcurrido hasta la actuación de la
protección es tan reducido, que puede considerarse inexistente la conducción de calor hacia el exterior
del cable, soportando el aislante toda la carga térmica. Las temperaturas admisibles de un conductor
solicitado al cortocircuito van desde los 160°C a 250°C para los cables comerciales estándar.
La duración de la corriente de cortocircuito, la determina el tiempo al cual fue ajustada la
protección, que en el caso de baja tensión puede suponerse de 150mseg.

Solicitación dinámica
Los esfuerzos que debe soportar un cable son proporcionales al cuadrado de la corriente de
impulso y, por lo tanto, debe fijárselos con bridas para que no disminuya la separación entre ellos, con
el consiguiente aumento de las pérdidas por efecto de proximidad. En los cables tripolares y
tetrapolares, los efectos dinámicos no son tenidos en cuenta, ya que son absorbidos por el retorcido de
los conductores, la envoltura y la armadura (si la tuvieran).
Las fuerzas ejercidas sobre cables unipolares pueden calcularse como sigue:
Cortocircuito entre dos fases (bifásico)
Fb

a

IS2
Fb = 2,04 ---- 10 - 2 donde [IS] en KA, [a] en cm, y [Fb] en Kg/cm2
a
Cortocircuito entre tres fases (trifásico)
Ft
Ft = 0,808 Fb
a

Ft
Ft = 0,87 Fb

Ft
Ft = 0,87 Fb

a

Una vez determinadas las fuerzas podrán calcularse las bridas para el anclaje de los
conductores e impedir su deslizamiento.


Cálculo eléctrico de líneas

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Cálculo eléctrico de líneas

Más de TT220FF

Cálculo eléctrico de líneas
