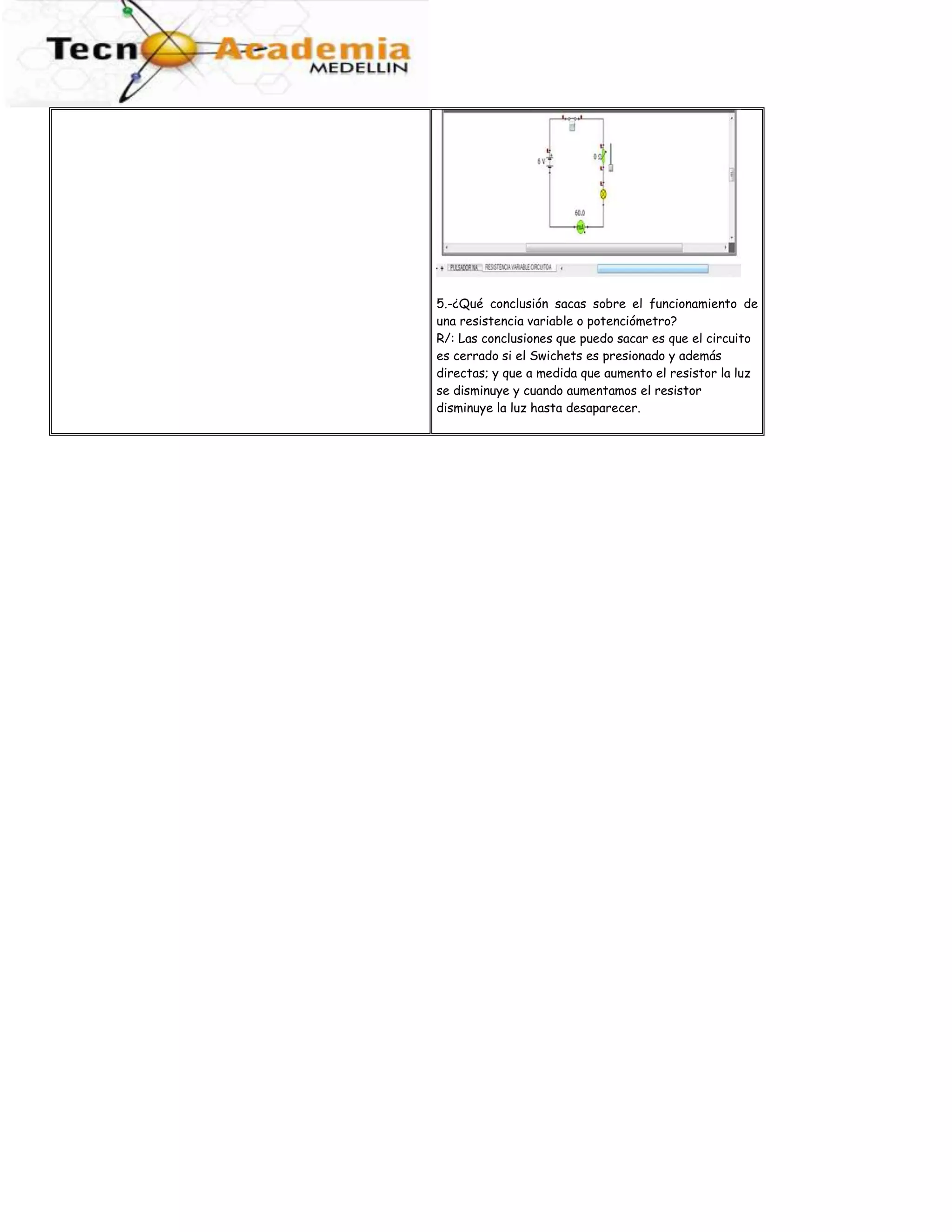

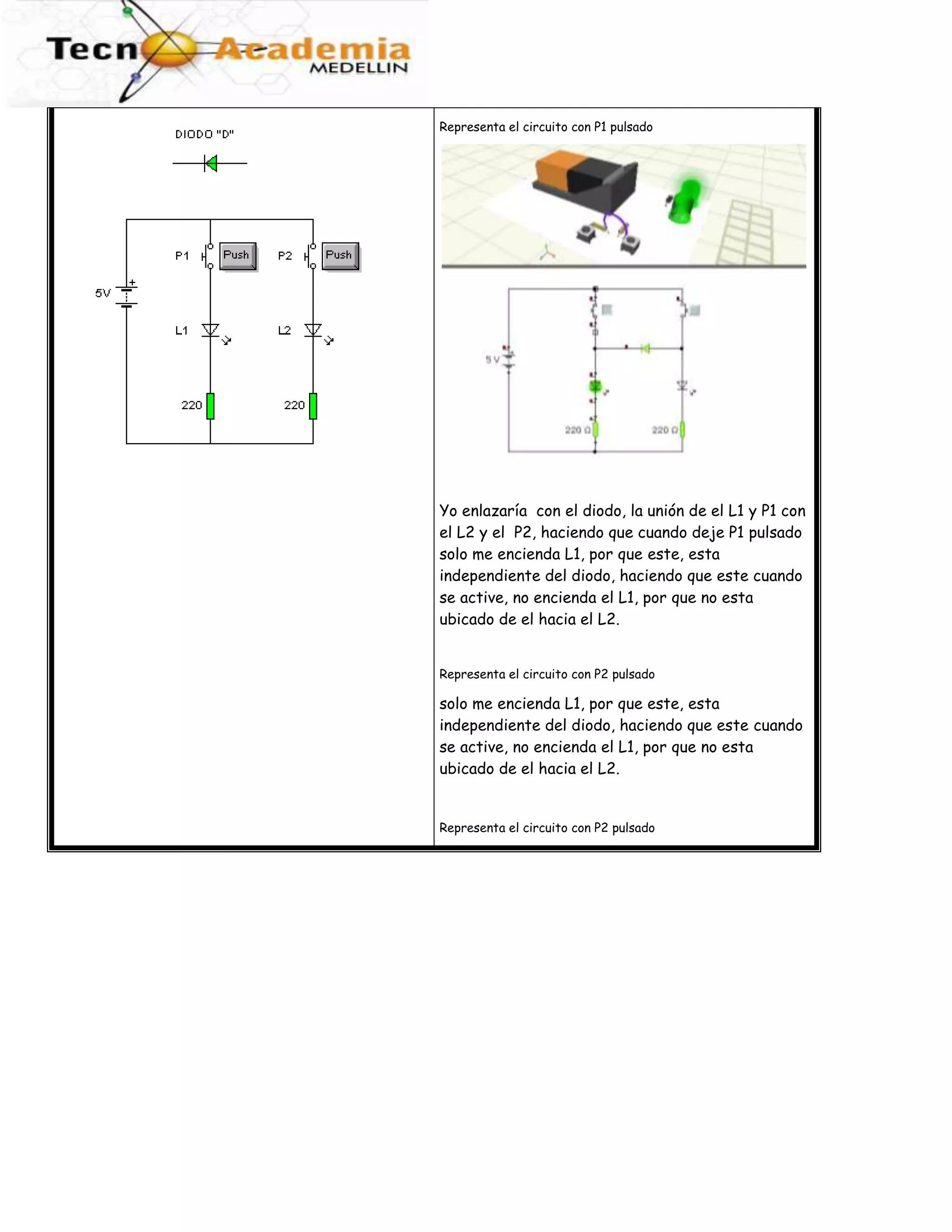

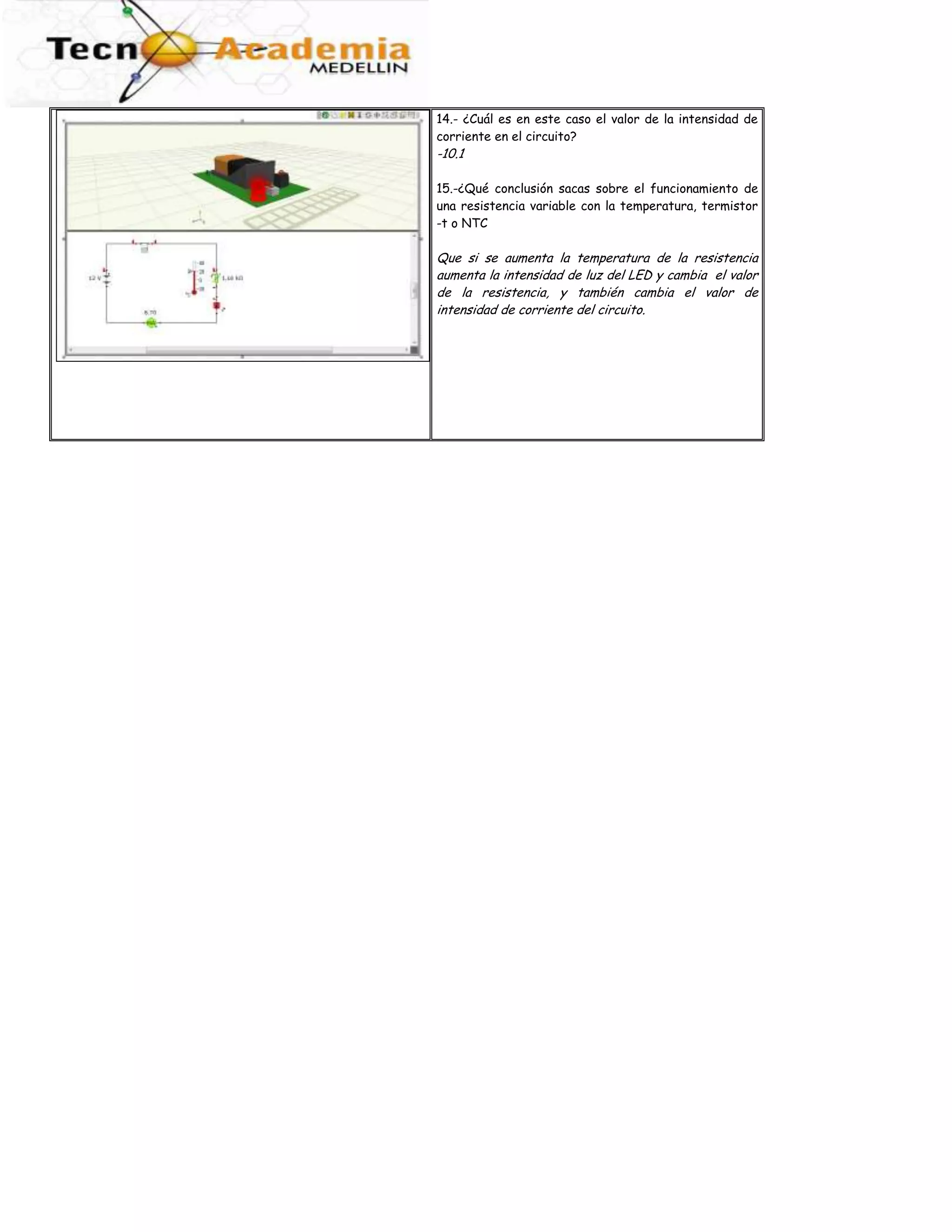

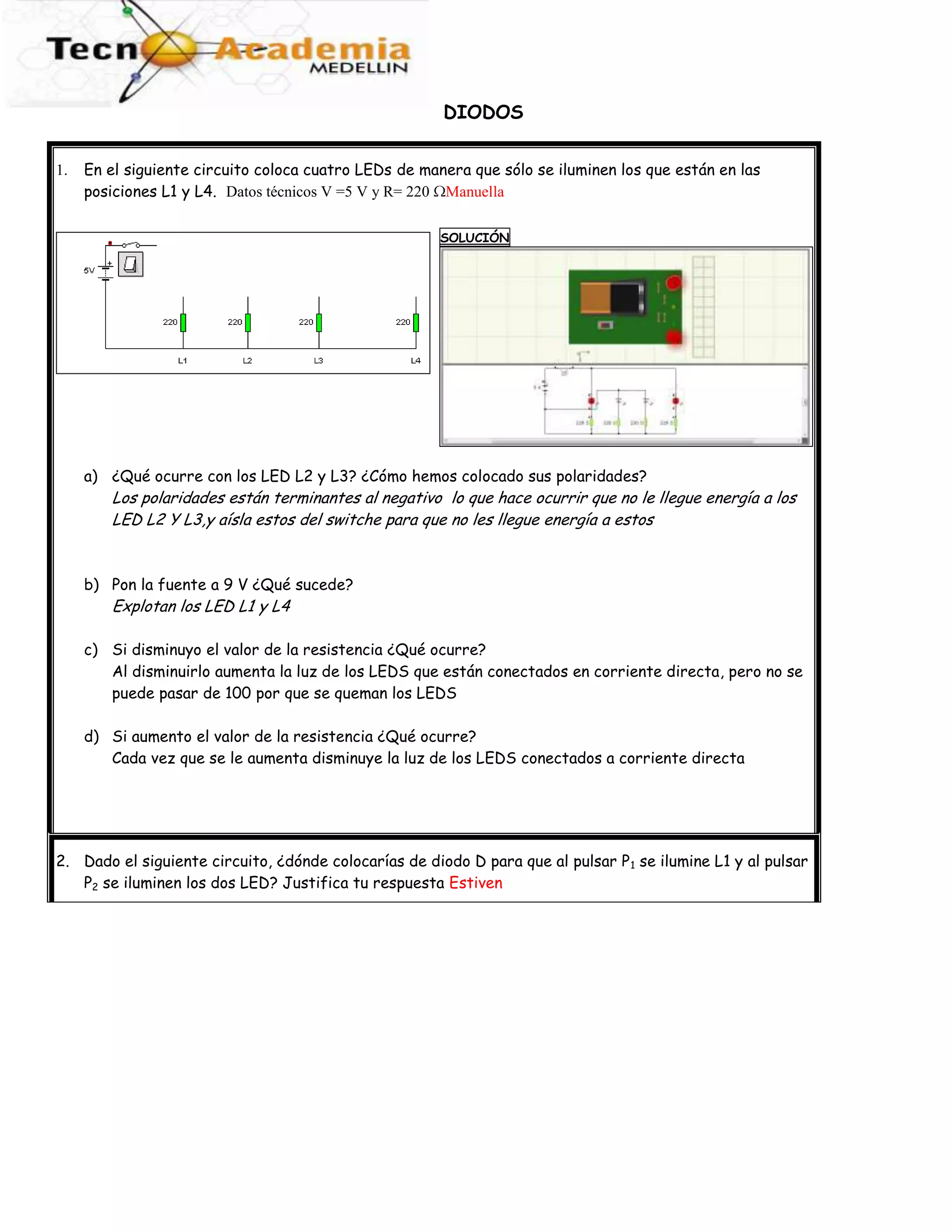

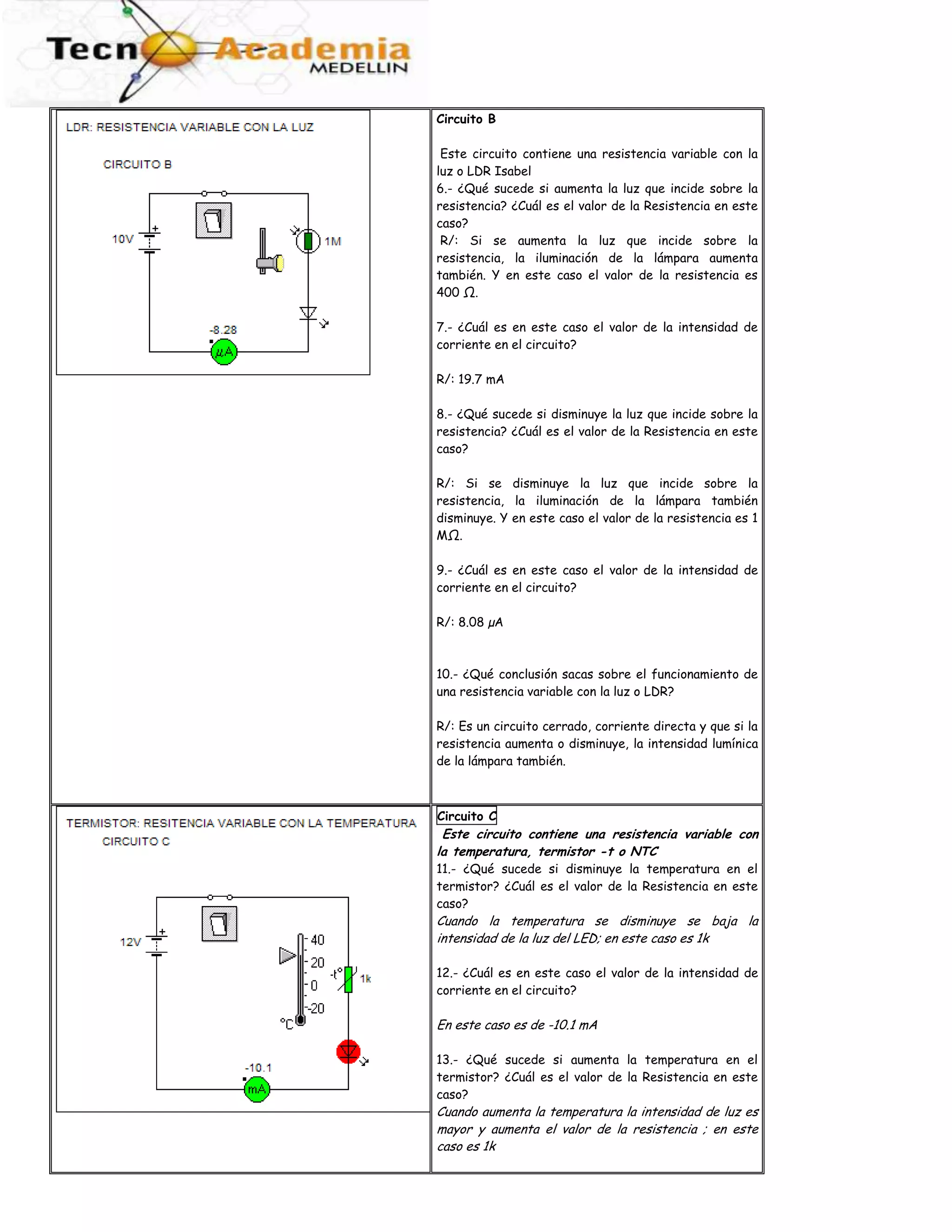

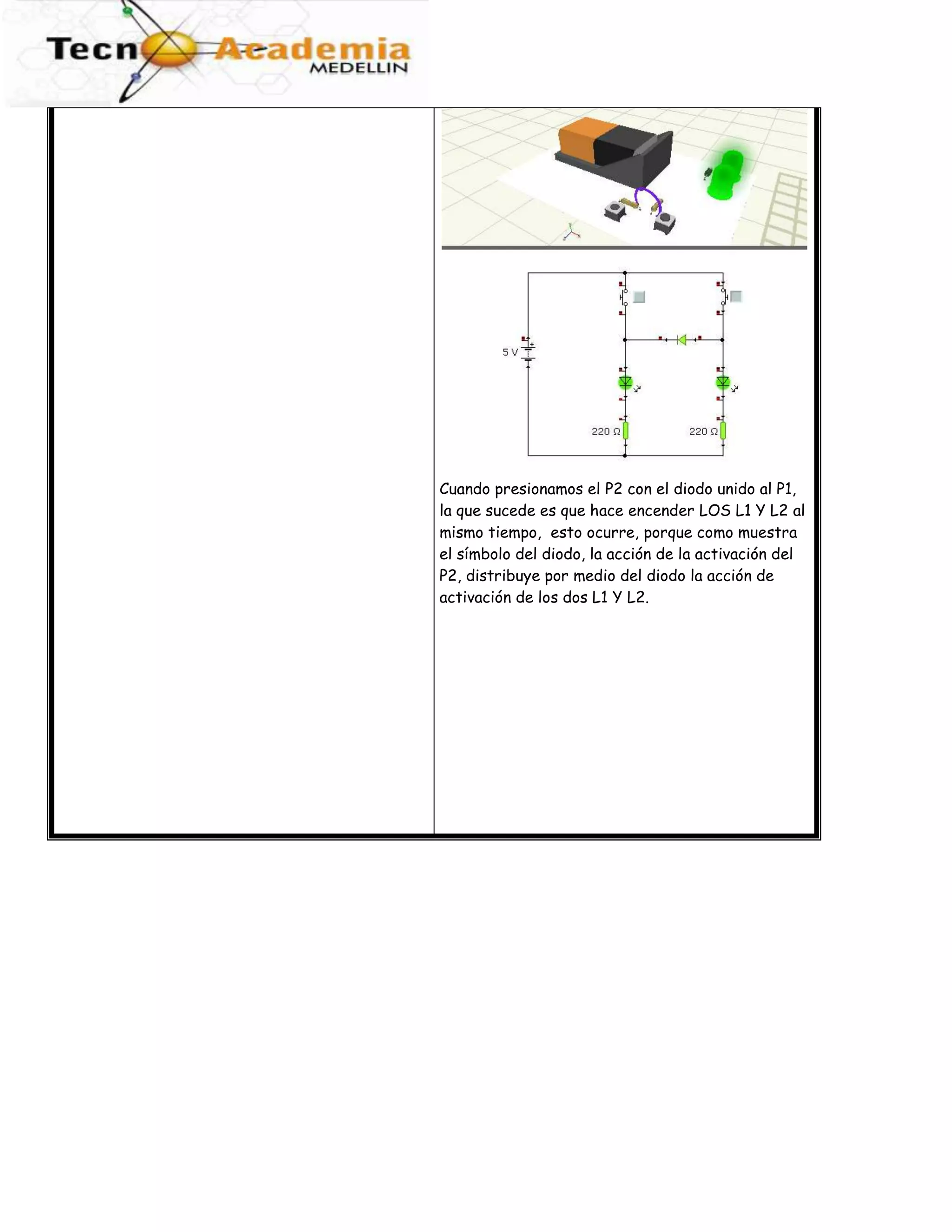

El documento explica el funcionamiento de diferentes tipos de interruptores y circuitos eléctricos. Describe circuitos con interruptores de un polo y dos polos en diferentes configuraciones, incluyendo su efecto en el flujo de corriente. También analiza circuitos con pulsadores, diodos, resistencias variables y termistores, y cómo afectan a la intensidad de corriente.

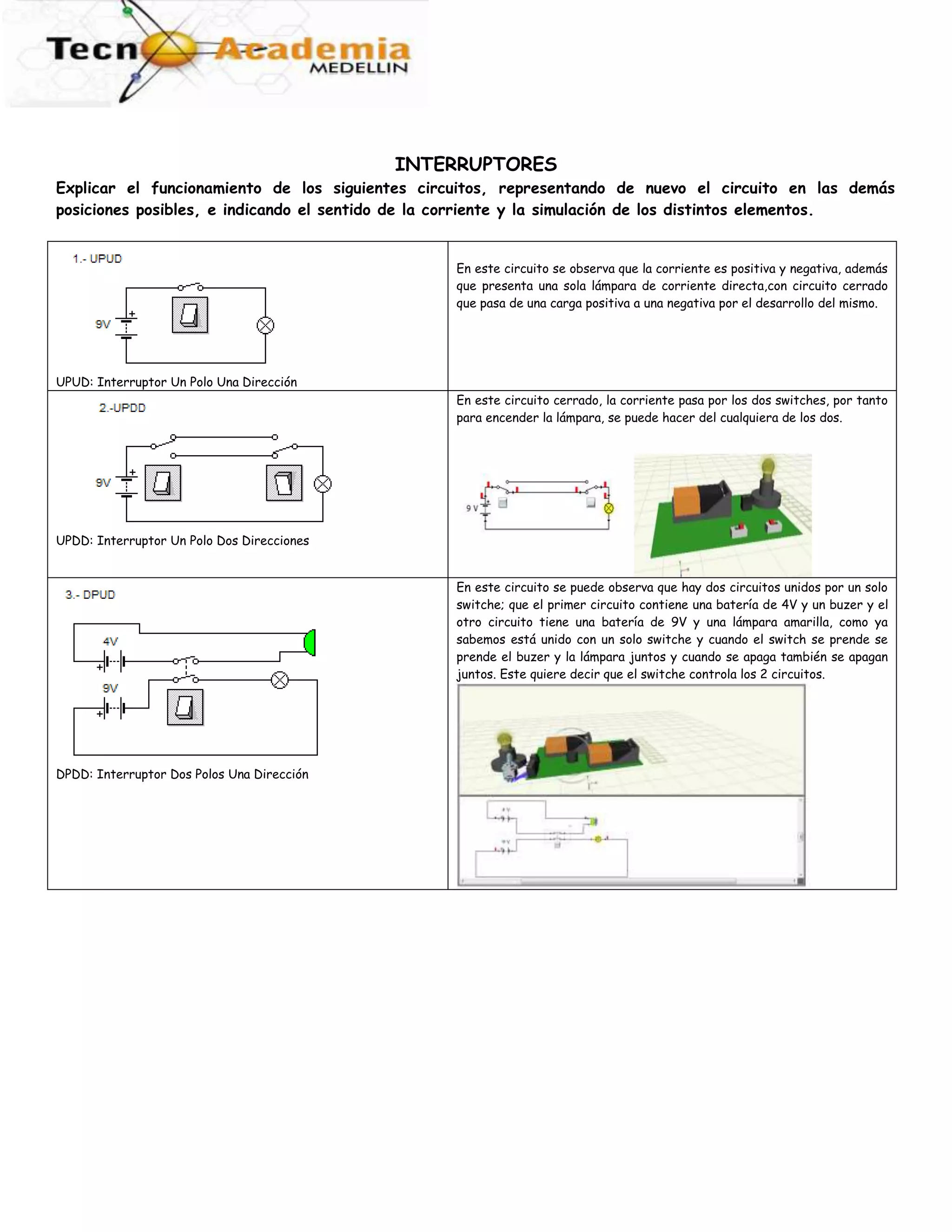

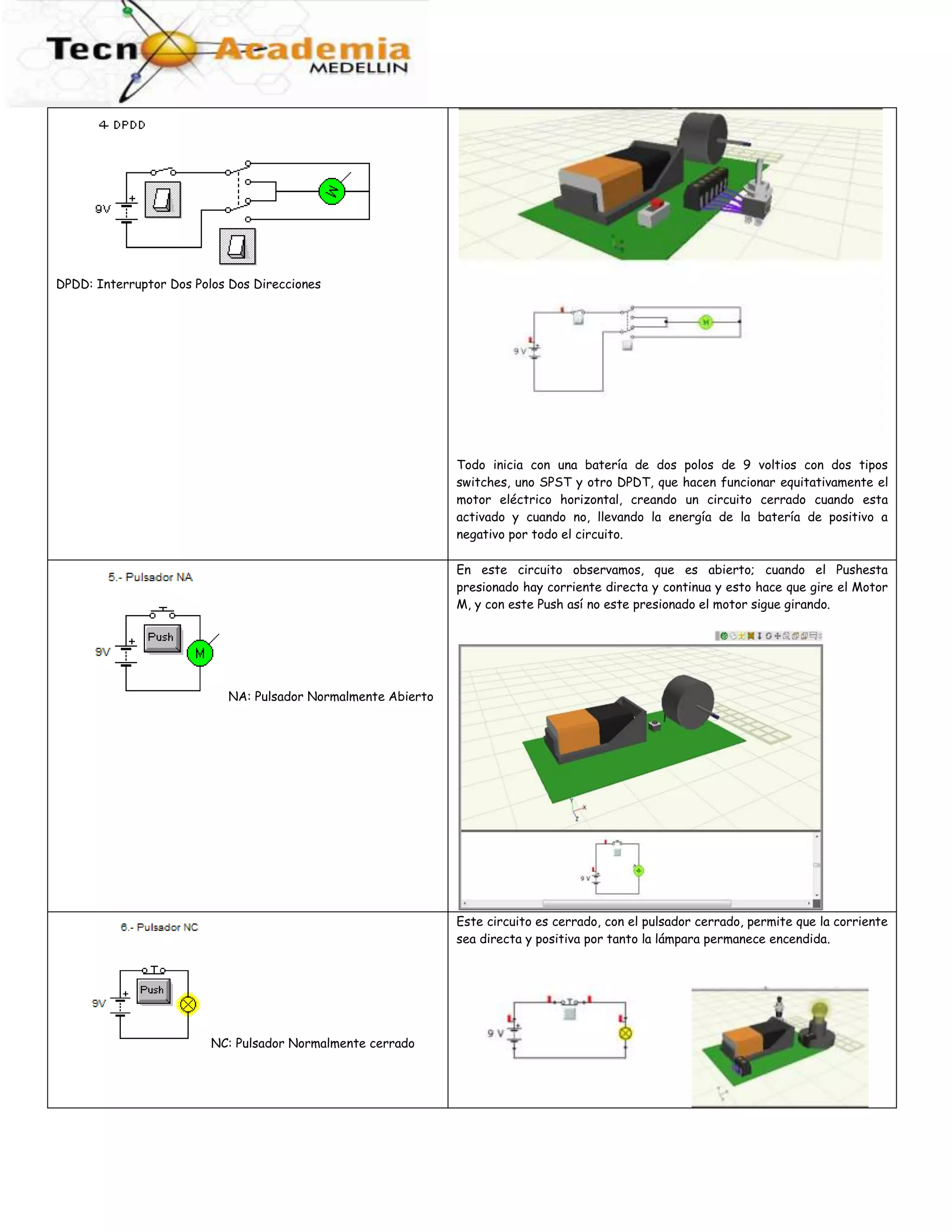

1. INTERRUPTORES<br />Explicar el funcionamiento de los siguientes circuitos, representando de nuevo el circuito en las demás posiciones posibles, e indicando el sentido de la corriente y la simulación de los distintos elementos.<br />UPUD: Interruptor Un Polo Una DirecciónEn este circuito se observa que la corriente es positiva y negativa, además que presenta una sola lámpara de corriente directa,con circuito cerrado que pasa de una carga positiva a una negativa por el desarrollo del mismo.UPDD: Interruptor Un Polo Dos DireccionesEn este circuito cerrado, la corriente pasa por los dos switches, por tanto para encender la lámpara, se puede hacer del cualquiera de los dos.DPDD: Interruptor Dos Polos Una DirecciónEn este circuito se puede observa que hay dos circuitos unidos por un solo switche; que el primer circuito contiene una batería de 4V y un buzer y el otro circuito tiene una batería de 9V y una lámpara amarilla, como ya sabemos está unido con un solo switche y cuando el switch se prende se prende el buzer y la lámpara juntos y cuando se apaga también se apagan juntos. Este quiere decir que el switche controla los 2 circuitos.DPDD: Interruptor Dos Polos Dos DireccionesTodo inicia con una batería de dos polos de 9 voltios con dos tipos switches, uno SPST y otro DPDT, que hacen funcionar equitativamente el motor eléctrico horizontal, creando un circuito cerrado cuando esta activado y cuando no, llevando la energía de la batería de positivo a negativo por todo el circuito.NA: Pulsador Normalmente AbiertoEn este circuito observamos, que es abierto; cuando el Push esta presionado hay corriente directa y continua y esto hace que gire el Motor M, y con este Push así no este presionado el motor sigue girando.NC: Pulsador Normalmente cerradoEste circuito es cerrado, con el pulsador cerrado, permite que la corriente sea directa y positiva por tanto la lámpara permanece encendida.<br />DIODOS<br />En el siguiente circuito coloca cuatro LEDs de manera que sólo se iluminen los que están en las posiciones L1 y L4. Datos técnicos V =5 V y R= 220 ManuellaSOLUCIÓN¿Qué ocurre con los LED L2 y L3? ¿Cómo hemos colocado sus polaridades? Los polaridades están terminantes al negativo lo que hace ocurrir que no le llegue energía a los LED L2 Y L3,y aísla estos del switche para que no les llegue energía a estos Pon la fuente a 9 V ¿Qué sucede?Explotan los LED L1 y L4 Si disminuyo el valor de la resistencia ¿Qué ocurre? Al disminuirlo aumenta la luz de los LEDS que están conectados en corriente directa, pero no se puede pasar de 100 por que se queman los LEDSSi aumento el valor de la resistencia ¿Qué ocurre? Cada vez que se le aumenta disminuye la luz de los LEDS conectados a corriente directaDado el siguiente circuito, ¿dónde colocarías de diodo D para que al pulsar P1 se ilumine L1 y al pulsar P2 se iluminen los dos LED? Justifica tu respuesta EstivenRepresenta el circuito con P1 pulsadoYo enlazaría con el diodo, la unión de el L1 y P1 con el L2 y el P2, haciendo que cuando deje P1 pulsado solo me encienda L1, por que este, esta independiente del diodo, haciendo que este cuando se active, no encienda el L1, por que no esta ubicado de el hacia el L2.Representa el circuito con P2 pulsadosolo me encienda L1, por que este, esta independiente del diodo, haciendo que este cuando se active, no encienda el L1, por que no esta ubicado de el hacia el L2.Representa el circuito con P2 pulsadoCuando presionamos el P2 con el diodo unido al P1, la que sucede es que hace encender LOS L1 Y L2 al mismo tiempo, esto ocurre, porque como muestra el símbolo del diodo, la acción de la activación del P2, distribuye por medio del diodo la acción de activación de los dos L1 Y L2.<br />TENCIOMETROSCircuito AEste circuito contiene una resistencia variable o potenciómetroYeraldin1.- ¿Qué sucede si la resistencia aumenta? ¿Cuál es el valor de la Resistencia en este caso?R/: *Lo que sucede cuando la resistencia aumenta es que la bombilla empieza a disminuir la luz hasta desaparecerse.Cuando aumenta hasta 121Ω la luz es mínima, y si aumenta más de allí desparece la luz que la bombilla irradia, y en 440 Ω ya no hay luz en esta.2.- ¿Cuál es en este caso el valor de la intensidad de corriente en el circuito?R/: 27.1 mA3.- ¿Qué sucede si la resistencia disminuye? ¿Cuál es el valor de la Resistencia en este caso?R/: *Si la luz disminuye a partir de 121Ω la luz comienza a irradiar mas fuerte, y en 0Ω la luz es fuerte.*El valor de la resistencia es 0Ω4.- ¿Cuál es en este caso el valor de la intensidad de corriente en el circuito?R/: El valor de la intensidad de la corriente del circuito es 60.0 mA5.-¿Qué conclusión sacas sobre el funcionamiento de una resistencia variable o potenciómetro?R/: Las conclusiones que puedo sacar es que el circuito es cerrado si el Swichets es presionado y además directas; y que a medida que aumento el resistor la luz se disminuye y cuando aumentamos el resistor disminuye la luz hasta desaparecer.Circuito B Este circuito contiene una resistencia variable con la luz o LDR Isabel6.- ¿Qué sucede si aumenta la luz que incide sobre la resistencia? ¿Cuál es el valor de la Resistencia en este caso? R/: Si se aumenta la luz que incide sobre la resistencia, la iluminación de la lámpara aumenta también. Y en este caso el valor de la resistencia es 400 Ω. 7.- ¿Cuál es en este caso el valor de la intensidad de corriente en el circuito?R/: 19.7 mA8.- ¿Qué sucede si disminuye la luz que incide sobre la resistencia? ¿Cuál es el valor de la Resistencia en este caso?R/: Si se disminuye la luz que incide sobre la resistencia, la iluminación de la lámpara también disminuye. Y en este caso el valor de la resistencia es 1 MΩ.9.- ¿Cuál es en este caso el valor de la intensidad de corriente en el circuito?R/: 8.08 µA 10.- ¿Qué conclusión sacas sobre el funcionamiento de una resistencia variable con la luz o LDR?R/: Es un circuito cerrado, corriente directa y que si la resistencia aumenta o disminuye, la intensidad lumínica de la lámpara también.Circuito C Este circuito contiene una resistencia variable con la temperatura, termistor -t o NTC11.- ¿Qué sucede si disminuye la temperatura en el termistor? ¿Cuál es el valor de la Resistencia en este caso?Cuando la temperatura se disminuye se baja la intensidad de la luz del LED; en este caso es 1k 12.- ¿Cuál es en este caso el valor de la intensidad de corriente en el circuito?En este caso es de -10.1 mA13.- ¿Qué sucede si aumenta la temperatura en el termistor? ¿Cuál es el valor de la Resistencia en este caso?Cuando aumenta la temperatura la intensidad de luz es mayor y aumenta el valor de la resistencia ; en este caso es 1k 14.- ¿Cuál es en este caso el valor de la intensidad de corriente en el circuito?-10.115.-¿Qué conclusión sacas sobre el funcionamiento de una resistencia variable con la temperatura, termistor -t o NTCQue si se aumenta la temperatura de la resistencia aumenta la intensidad de luz del LED y cambia el valor de la resistencia, y también cambia el valor de intensidad de corriente del circuito.<br />RELÉ<br />CIRCUITO DE INVERSIÓN DE GIRO DE UN MOTOR MEDIANTE RELÉ EstivenPOSICIÓN 1: Explica qué sucede y representa el circuito con las flechas de corriente cuando:-Interruptor 1 abierto-Interruptor 2 cerradoPOSICIÓN 2: Explica qué sucede y representa el circuito con las flechas de corriente cuando:-Interruptor 1 cerrado-Interruptor 2 cerrado<br />
