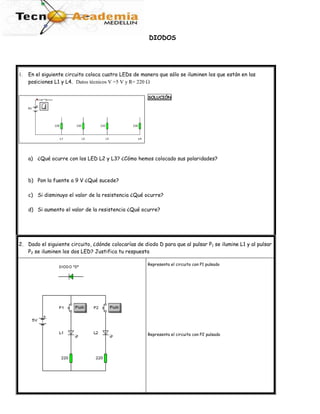

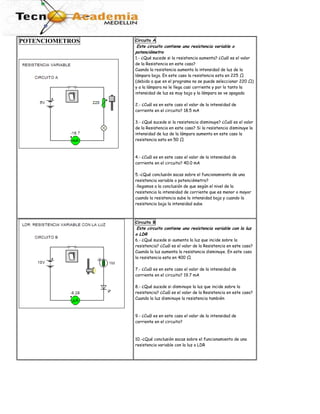

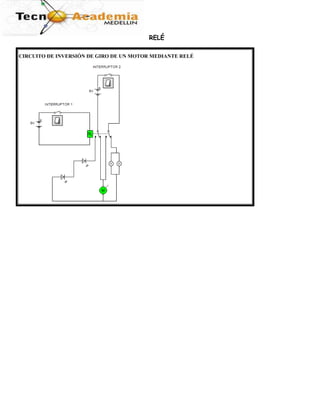

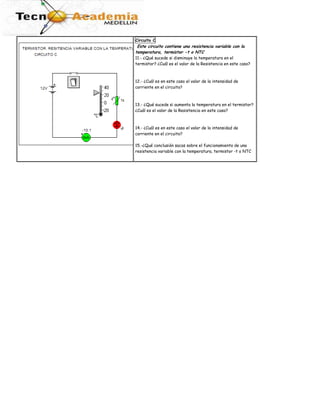

Este documento presenta varios circuitos eléctricos que incluyen interruptores, diodos, potenciómetros, termistores y relés. Explica el funcionamiento de cada circuito y cómo los diferentes elementos afectan el flujo de corriente eléctrica. También pide que se representen visualmente algunos circuitos y se analice cómo cambiarían si se modifican los valores de las resistencias u otros componentes.

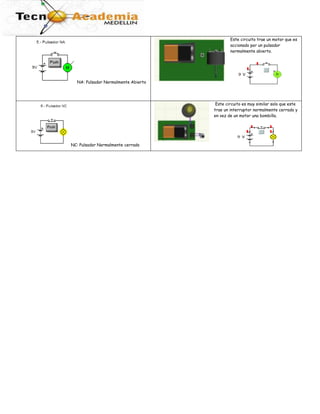

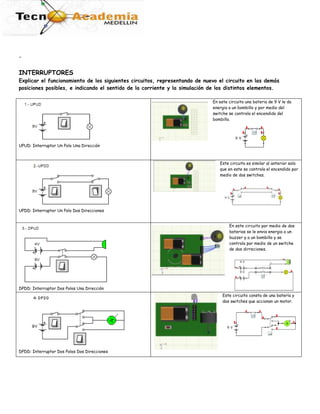

1. .<br />INTERRUPTORES<br />Explicar el funcionamiento de los siguientes circuitos, representando de nuevo el circuito en las demás posiciones posibles, e indicando el sentido de la corriente y la simulación de los distintos elementos.<br /> UPUD: Interruptor Un Polo Una Dirección1896110643890-4508577470En este circuito una bateria de 9 V le da energia a un bombillo y por medio del switche se controla el encendido del bombillo.UPDD: Interruptor Un Polo Dos Direcciones95885540385Este circuito es similar al anterior solo que en este se controla el encendido por medio de dos switches.-3810-285750DPDD: Interruptor Dos Polos Una Dirección-4508559690En este circuito por medio de dos baterias se le envia energia a un buzzer y a un bombillo y se controla por medio de un switche de dos dirreciones. DPDD: Interruptor Dos Polos Dos Direcciones17145-1587Este circuito consta de una batería y dos switches que accionan un motor.NA: Pulsador Normalmente Abierto1967865478155171451905Este circuito trae un motor que es accionado por un pulsador normalmente abierto.NC: Pulsador Normalmente cerrado194373544386520003953 Este circuito es muy similar solo que este trae un interruptor normalmente cerrado y en vez de un motor una bombilla.<br />DIODOS<br />En el siguiente circuito coloca cuatro LEDs de manera que sólo se iluminen los que están en las posiciones L1 y L4. Datos técnicos V =5 V y R= 220 SOLUCIÓN¿Qué ocurre con los LED L2 y L3? ¿Cómo hemos colocado sus polaridades? Pon la fuente a 9 V ¿Qué sucede?Si disminuyo el valor de la resistencia ¿Qué ocurre? Si aumento el valor de la resistencia ¿Qué ocurre? Dado el siguiente circuito, ¿dónde colocarías de diodo D para que al pulsar P1 se ilumine L1 y al pulsar P2 se iluminen los dos LED? Justifica tu respuestaRepresenta el circuito con P1 pulsadoRepresenta el circuito con P2 pulsado<br />POTENCIOMETROSCircuito A Este circuito contiene una resistencia variable o potenciómetro1.- ¿Qué sucede si la resistencia aumenta? ¿Cuál es el valor de la Resistencia en este caso?Cuando la resistencia aumenta la intensidad de luz de la lámpara baja. En este caso la resistencia esta en 225 Ω (debido a que en el programa no se puede seleccionar 220 Ω) y a la lámpara no le llega casi corriente y por lo tanto la intensidad de luz es muy baja y la lámpara se ve apagada2.- ¿Cuál es en este caso el valor de la intensidad de corriente en el circuito? 18.5 mA3.- ¿Qué sucede si la resistencia disminuye? ¿Cuál es el valor de la Resistencia en este caso? Si la resistencia disminuye la intensidad de luz de la lámpara aumenta en este caso la resistencia esta en 50 Ω4.- ¿Cuál es en este caso el valor de la intensidad de corriente en el circuito? 40.0 mA5.-¿Qué conclusión sacas sobre el funcionamiento de una resistencia variable o potenciómetro?-llegamos a la conclusión de que según el nivel de la resistencia la intensidad de corriente que es menor o mayor cuando la resistencia sube la intensidad baja y cuando la resistencia baja la intensidad subeCircuito B Este circuito contiene una resistencia variable con la luz o LDR6.- ¿Qué sucede si aumenta la luz que incide sobre la resistencia? ¿Cuál es el valor de la Resistencia en este caso?Cuando la luz aumenta la resistencia disminuye. En este caso la resistencia esta en 400 Ω7.- ¿Cuál es en este caso el valor de la intensidad de corriente en el circuito? 19.7 mA8.- ¿Qué sucede si disminuye la luz que incide sobre la resistencia? ¿Cuál es el valor de la Resistencia en este caso? Cuando la luz disminuye la resistencia también 9.- ¿Cuál es en este caso el valor de la intensidad de corriente en el circuito?10.-¿Qué conclusión sacas sobre el funcionamiento de una resistencia variable con la luz o LDR Circuito C Este circuito contiene una resistencia variable con la temperatura, termistor -t o NTC11.- ¿Qué sucede si disminuye la temperatura en el termistor? ¿Cuál es el valor de la Resistencia en este caso?12.- ¿Cuál es en este caso el valor de la intensidad de corriente en el circuito?13.- ¿Qué sucede si aumenta la temperatura en el termistor? ¿Cuál es el valor de la Resistencia en este caso?14.- ¿Cuál es en este caso el valor de la intensidad de corriente en el circuito?15.-¿Qué conclusión sacas sobre el funcionamiento de una resistencia variable con la temperatura, termistor -t o NTC<br />RELÉ<br />CIRCUITO DE INVERSIÓN DE GIRO DE UN MOTOR MEDIANTE RELÉPOSICIÓN 1: Explica qué sucede y representa el circuito con las flechas de corriente cuando:-Interruptor 1 abierto-Interruptor 2 cerradoPOSICIÓN 2: Explica qué sucede y representa el circuito con las flechas de corriente cuando:-Interruptor 1 cerrado-Interruptor 2 cerrado<br />
