El documento describe los procedimientos para realizar un colado, incluyendo preparar el molde, calentar el metal, vaciar el metal fundido en el molde, enfriar y extraer el colado terminado. Explica los posibles defectos en el colado y cómo evitarlos, así como los pasos para pulir y limpiar el colado final.

1. COLADO

2. COLADOOperación que consiste en rellenar con metal fundido un hueco debajo en el inferior de una sustancia de revestimiento por evaporación por evaporación por el calor, de un modelo de cera perdida. Entre los aparatos que utiliza la presión se debe mencionar. El de taggart que utiliza la presión de un gas, el , la prensa de solbrig que aprovecha también la presión del agua, conimolina construyo un aparato que actúa por el 0vacio, de la fuerza centrifuga fronda de bardet.

3. PROCEDIMIENTOExaminar el forro del crisol para comprobar que esta limpio y entero hasta el agujero del crisol.

4. Cargar la maquina de colado tres o cuatro vueltas, dependiendo de la fuerza del resorte, y fijarla en posición.

5. Colocar el metal en el crisol sobre la capa de asbesto.

6. Encender el soplete y ajustarlo para que forme una llama reductora.

7. Calentar el metal manteniendo la punta del colado azul sobre su superficie. Una gran masa de metal tarda varios minutos en fundirse. Cuando el metal empiece a redondearse, se añade fundente en polvo.

8. Cuando la superficie de metal aparece limpia y se ven turbulencias, se coloca el cilindro de colado en la maquina, no hay que separar la llama del metal.

9. Si hay superficie del metal sigue estando limpio y hay turbulencias, se desplaza el brazo de la maquina del colado para hacer caer el pasador de fijación, sin separar la llama del metal, se pone la maquina en marcha.

10. Cuando la maquina se para se extrae el cilindro y se deja enfriar sobre la mesa durante 10 minutos antes de introducirlo en agua.Técnicas del coladoLa eliminación del patrón de cera del molde del material de revestimiento ya fraguado se denomina quemado. El proceso del quemado no debe iniciarse antes que el revestimiento haya fraguado al menos durante 30 minutos y preferiblemente durante 45-60 minutos.Si hay que retrasar el proceso de quemado varias horas o toda la noche, es aconsejable colocar el patrón revestido en un humidificador para evitar una desecación excesiva. Para facilitar un quemado rápido y limpio, debe colocarse el cilindro en el horno sobre un objeto, si se inicia el quemado prematuramente, se pueden producir finas fisuras de revestimiento con base de yeso, una vez iniciado el calentamiento debe terminarse el colado sin dejar que enfrié el molde. Aunque el revestimiento se dilatara si se vuelve a calentar, se producirá una gran una perdida importante de resistencia.Hay que colocar el molde en el horno previamente calentado a 480°C, mantener esta temperatura durante 20 minutos y elevarla luego lentamente a 700°C, manteniéndola 30 minutos

11. Defecto del coladoEn dentaduras parciales removibles es muy susceptible que nuestros colados no lleguen a salir con la presión y nitidez que deseamos, tal vez originando en mucho de los casos por el gran volumen que tienen nuestros patrones de colado y que hace que se dificulte un poco el procedimiento del investido en la mayoría de los casos por el hecho que no se siguen los principios y las reglas fundamentales que gobiernan las técnicas, rara vez los defectos de los colados se debe atribuir a otros factores salvo cuando o la ignorancia del operador, estos defectos , además de la perdida de tiempo, ocasionan apreciables perturbaciones.

12. Clasificación de las alteraciones que presentan los coladosA-Alteraciones dimensiónales.B- alteraciones de superficie.C- alteraciones de estructura

13. Contracción del metal al congelar y enfriarDurante el vaciado se efectúa la contracción del metal en 3 periodos:Contracción de enfriamiento del metal liquido.La contracción del metal liquido durante el periodo de congelación debido a la nueva forma de agrupamiento molecular.La contracción del metal solido, desde el punto de congelación hasta la temperatura ambiente.

14. Alteración de superficiese podría definir como una falta de homogeneidad QUE haya en la estructura del colado.son de dos tipos superficiales o internas.Por lo general acarrean consigo la necesidad de la repetición de un colado

15. Superficiales.Las rebabas, cuando el anillo a colar se somete a un calentamiento demasiado rápido, o cuando el investimento en el contenido no fue mezclado con la técnica precisa siendo la cantidad de agua empleada mayor de la estipulada, o bien debido a un exceso de presión de la maquina de colado. Sucede fracturas del investimento que se comunican con la cámara de colado, trayendo como consecuencia que en el momento el vaciado del metal fundido, entre corre entre las grietas sufriendo allí el proceso de solidificación, el colado obteniendo será en la mayoría de los casos incompleto, por la falta de metal perdido entre las grietas del investimento y aparecerá con una cresta laminada del metal anexas a el.

16. Presión de retornoHay un tipo de porosidad que se puede producir por la presión del aire que retorna del molde, en sentido contrario a la aleación fundida, en el momento que esta penetra en a que, esto se debe a un escape de aire insuficiente, las porosidades de este tipo se evita usando entradas de colado mas ancho.

17. Oclusión de gasAlguno de los metales que componen la aleación, al ser fundidos disueltos, disuelven el oxigeno y durante la solidificación el gas es expelido por los mismo, dejando en las aleaciones burbujas y poros.

18. Anillado.Es el molde para hacer las estructuras de la corona, se divide en dos, metálicas y de caucho.Metálicas: las metálicas se utilizan para el vaciado de oro de metales furiales para incrustaciones de corona y puentesCauchos: los de caucho se utilizan para hacer modelos matrices y contra de baja fundición

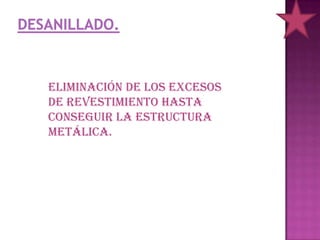

19. Desanillado.Eliminación de los excesos de revestimiento hasta conseguir la estructura metálica.

20. Equipo colado.Los metales se cuelan habitualmente forzando el llenado del molde por la aleación, en lugar de dejar que el metal fluya por la gravedad, lo que se consigue sometiendo el metal fundido a centrifugación o a presión área positiva. La gran mayoría de los equipos de colados llevan un brazo que gira al que se une al molde y hace penetrar el metal en este ultimo por fuerza centrifuga

21. Utilización del colado en prótesis.El colado a cielo abierto se emplea en prótesis para obtener troqueles y contra troqueles para estampar laminas metálicas, y así también para construir modelos. El colado por cera perdida se utiliza para obtener diversas estructuras. Puede decirse que mediante este procedimiento pueden construirse todo los diversos elementos que integra un aparato protético y que constituye los variados agentes de lo que se valen las distintas unidades de la prótesis.

22. Extracción del colado.La introducción del colado en agua tras dejar enfriar sobre la mesa durante 12 minutos permite conseguir unas propiedades de manejo ideosas de la aleación de oro. Este procedimiento se deja enfriar lentamente el colado en el molde durante un periodo de tiempo controlado. Una vez acabado el metal y ante de proceder a pulido, hay que restablecer sus propiedades, lo que se denomina endurecimiento técnico del metal. Este proceso puede llevarse a cabo de una forma sencilla introduciendo la estructura en una estufa que se ha calentado a 450°C en un periodo de 5 minutos. En este periodo se extrae del horno y se enfría en la mesa.

23. Limpieza del coladoUna vez que se haya enfriado el agua el colado se extrae del cilindro junto con el revestimiento y si es preciso se pasa la hoja de un cuchillo alrededor del cilindro. Hay que tener cuidado de no mellar el colado, para ello es conveniente eliminar a mano todo el revestimiento que sea posible y utilizar después un cepillo duro y agua corriente. No hay que golpear el colado para separar el revestimiento ni apalancado con un instrumento metálico. La mayor parte del revestimiento, con la excepción de la partícula mas pequeña situada en zonas difíciles de alcanzar, se puede retirar con cepillo y agua.

24. Tragaderos o bebederosUna vez terminado el patrón del colado, procedemos a colocarle los bebederos, que son las futuras entradas o vías por donde el metal penetrara a la cámara de colado durante el proceso de colado.

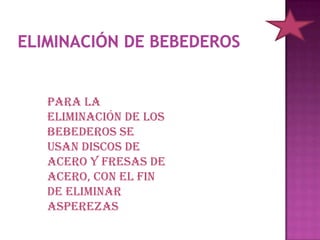

25. Eliminación de bebederosPara la eliminación de los bebederos se usan discos de acero y fresas de acero, con el fin de eliminar asperezas

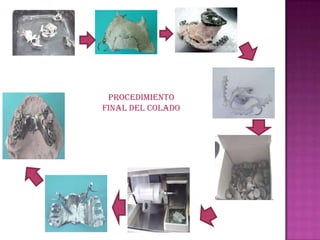

26. Pulido final.Un pulido insuficiente puede provocar zona de retención de la placa o hacer que el colado tienda a perder el brillo mientras que un pulido excesivo puede dar a la perdida de los contactos céntricos, a zona de contacto insuficiente o a la perdida de la anatomía funcional
