El documento explica la percepción del color en la tecnología gráfica, abordando la mezcla aditiva y sustractiva, y la gestión de perfiles de color para asegurar la precisión en dispositivos de entrada y salida. Se detallan los pasos en el proceso de diseño y preimpresión, así como la importancia de la imposición en la impresión de múltiples páginas. Asimismo, se enfatiza la necesidad de un manejo adecuado de perfiles de color para mantener la coherencia y calidad en la reproducción de imágenes.

1. TECNOLOGÍA
GRÁFICA
PREIMPRESIÓN

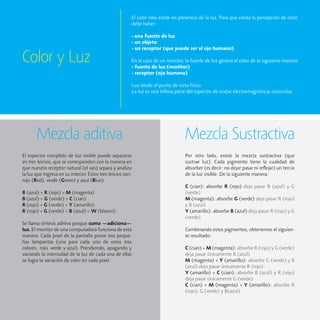

2. El color sólo existe en presencia de la luz. Para que exista la percepción de color
debe haber:
Color y Luz
- una fuente de luz
- un objeto
- un receptor (que puede ser el ojo humano)
En el caso de un monitor, la fuente de luz genera el color de la siguiente manera:
- fuente de luz (monitor)
- receptor (ojo humano)
Luz desde el punto de vista físico
La luz es una ínfima parte del espectro de ondas electromagnéticas conocidas.
Mezcla aditiva
El espectro completo de luz visible puede separarse
en tres tercios, que se corresponden con la manera en
que nuestro receptor natural (el ojo) separa y analiza
la luz que ingresa en su interior. Estos tres tercios son:
rojo (Red), verde (Green) y azul (Blue).
B (azul) + R (rojo) = M (magenta)
B (azul) + G (verde) = C (cian)
R (rojo) + G (verde) = Y (amarillo)
R (rojo) + G (verde) + B (azul) = W (blanco)
Se llama síntesis aditiva porque suma —adiciona—
luz. El monitor de una computadora funciona de esta
manera. Cada pixel de la pantalla posee tres pequeñas lamparitas (una para cada uno de estos tres
colores: rojo, verde y azul). Prendiendo, apagando y
variando la intensidad de la luz de cada una de ellas
se logra la variación de color en cada pixel.
Mezcla Sustractiva
Por otro lado, existe la mezcla sustractiva (que
sustrae luz). Cada pigmento tiene la cualidad de
absorber (es decir: no dejar pasar ni reflejar) un tercio
de la luz visible. De la siguiente manera:
C (cian): absorbe R (rojo) deja pasar B (azul) y G
(verde)
M (magenta): absorbe G (verde) deja pasar R (rojo)
y B (azul)
Y (amarillo): absorbe B (azul) deja pasar R (rojo) y G
(verde)
Combinando estos pigmentos, obtenemos el siguiente resultado:
C (cian) + M (magenta): absorbe R (rojo) y G (verde)
deja pasar únicamente B (azul)
M (magenta) + Y (amarillo): absorbe G (verde) y B
(azul) deja pasar únicamente R (rojo)
Y (amarillo) + C (cian): absorbe B (azul) y R (rojo)
deja pasar únicamente G (verde)
C (cian) + M (magenta) + Y (amarillo): absorbe R
(rojo), G (verde) y B(azul)

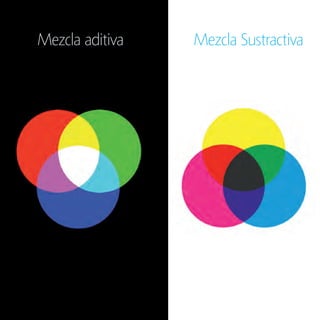

3. Mezcla aditiva
Mezcla Sustractiva

4. Generación de
Originales
Trabajo con
perfiles de color

5. Acerca de los
Perfiles de color
La gestión de colores precisos y coherentes requiere perfiles exactos compatibles
con ICC de todos los dispositivos de color. Por ejemplo, sin un perfil de escáner
exacto, una imagen perfectamente escaneada puede aparecer de forma incorrecta en otro programa simplemente por alguna diferencia entre el escáner y el
programa que muestra la imagen. Esta representación engañosa de una imagen
que ya es satisfactoria puede ser la causa de tener que realizar “correcciones”
innecesarias en las que se tarda mucho tiempo y que son potencialmente peligrosas. Con un perfil exacto, el programa que importa la imagen puede corregir
cualquier diferencia en los dispositivos y mostrar los colores reales de un escáner.
Un sistema de gestión de color utiliza los siguientes tipos de perfiles:
Describa cómo reproduce actualmente
el monitor el color. Este es el primer
perfil que se debe crear, porque una
visualización precisa del color en el
monitor permite tomar decisiones de
color críticas en el proceso de diseño. Si
lo que ve en el monitor no representa
los colores reales del documento, no
podrá mantener la coherencia de color.
Perfiles del
dispositivo de
entrada
Perfiles de
Monitor
Describa los colores que puede capturar o escanear un dispositivo de entrada.
Si la cámara digital ofrece varias opciones de perfiles, Adobe recomienda seleccionar Adobe RGB. Si no es así, utilice sRGB (que es el perfil predeterminado de la
mayoría de las cámaras). Los usuarios avanzados pueden plantearse también la
posibilidad de utilizar perfiles diferentes para fuentes de luz distintas.

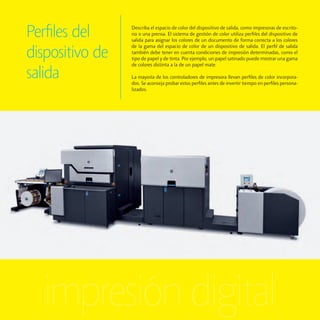

6. Perfiles del
dispositivo de
salida
Describa el espacio de color del dispositivo de salida, como impresoras de escritorio o una prensa. El sistema de gestión de color utiliza perfiles del dispositivo de
salida para asignar los colores de un documento de forma correcta a los colores
de la gama del espacio de color de un dispositivo de salida. El perfil de salida
también debe tener en cuenta condiciones de impresión determinadas, como el
tipo de papel y de tinta. Por ejemplo, un papel satinado puede mostrar una gama
de colores distinta a la de un papel mate.
La mayoría de los controladores de impresora llevan perfiles de color incorporados. Se aconseja probar estos perfiles antes de invertir tiempo en perfiles personalizados.
impresión digital

7. Este diagrama, conocido como el diagrama de cromaticidad CIE 1931, representa
todos los colores que el ojo humano es capaz de ver.
El Diagrama de cromaticidad CIE 1931: Todos los colores que el ojo humano es
capaz de ver.
Los dispositivos (devices) informáticos periféricos no tienen la misma capacidad
de "ver" los colores que el ojo humano. Los dispositivos de lectura (input devices:
escáneres y cámaras digitales) no pueden captar todos los colores que el ojo
humano es capaz de ver. Los dispositivos de reproducción (output devices: monitores, impresoras, filmadoras, imprentas y grabadoras de vídeo) no pueden reproducirlos todos.
Cada dispositivo sólo es capaz de reproducir una parte o subconjunto de la gama
de colores que el ojo humano es capaz de ver. Este es el llamado "gamut" cromático de este dispositivo (o rango de colores reproducible, si se prefiere).
El Gamut
Cada dispositivo es especial

8. Diferentes tipos de monitor usan diferentes tipos de puntos de fósforo, incluso
aunque procedan de un mismo fabricante, por lo que tienen diferentes gamut.
Incluso dos monitores del mismo modelo, hechos inmediatamente uno detrás del
otro, tienen gamut diferentes. Lo que es más, el gamut de un monitor irá
cambiando con el paso del tiempo y como consecuencia de los ajustes en el
contraste y brillo.
Los colores RGB en el monitor se expresan por medio de tres números cuyos
valores varían entre 0 y 255. Sin embargo hay que tener en cuenta que esos
valores producirán colores (levemente) diferentes en monitores distintos.
Así, cada monitor individual tiene su gamut particular, su propio conjunto de
colores reproducibles, su así llamado "espacio de color" (colour space) que es,
como hemos visto, del tipo RGB (es decir, se produce por la mezcla aditiva de luz
procedente de los fósforos rojos, verdes y azules).
Más que un único espacio RGB para todos los monitores, lo que existe es una
familia entera de espacios RGB de monitores, cada uno levemente diferente del
otro. En otras palabras, el espacio RGB depende del monitor en uso. Dicho de
otro modo, es dependiente del dispositivo (device-dependent). No es un espacio
único, sino que hay uno para cada dispositivo concreto.
¿Qué colores es capaz de
reproducir un monitor?

9. Una imprenta offset produce los colores superponiendo tramas de tintas
semitransparentes unas encima de otras. Si las tintas fueran perfectas, bastaría
con que fueran de tres clases: Cian (C), magenta (M) y amarilla (Y). En la práctica, hace falta una cuarta: Negra (K). La superposición de estas tintas crea los
colores mediante una síntesis sustractiva: Cada tinta "sustrae" algo al blanco del
papel. Además, las imágenes se imprimen como puntos de tinta, por lo que la
proximidad de esos puntos crea los colores a través de una mezcla aditiva.
Los colores del dispositivo de impresión se expresan mediante cuatro números
cuyos valores van de 0 a 100, lo que indica el valor en tintas CMYK de cada píxel.
Sin embargo, los mismos porcentajes de tintas CMYK producirán colores diferentes en aparatos de imprimir diferentes.
Cada dispositivo de impresión tiene su propio gamut, su propio espacio de color.
En este caso se trata de un espacio CMYK. Es un espacio producido mediante la
mezcla sustractiva de tintas cian, magenta, amarilla y negra,
Diferentes dispositivos de impresión usan diferentes tipos de tinta (y diferentes
tipos de papel, diferentes modos de añadir el negro en distintos tipos de tramados), por lo que tienen un gamut diferente. El gamut de un aparato concreto se
verá además afectado por cambios en las tintas, en el papel y por otros factores
más. Por consiguiente, no existe un único espacio CMYK para los dispositivos de
impresión, sino que existen muchos espacios, uno para cada combinación concreta de impresión (aparato, tintas y papel). Como ocurría en el caso del RGB, los
espacios CMYK son dependientes de los dispositivos que se usen.
¿Qué colores es capaz de
reproducir undispositivo
de impresión?

10. Perfiles del
Documento
Perfiles de documento Defina el espacio de color RGB o CMYK determinados de
un documento. Al asignar o etiquetar un documento con un perfil, la aplicación
proporciona una definición de las apariencias reales del color en el documento.
Por ejemplo, R=127, G=12, B=107 es simplemente un conjunto de valores que
diferentes dispositivos mostrarán de forma distinta. En cambio, cuando están
etiquetados con el espacio de color Adobe RGB, estos valores especifican un color
real o una longitud de onda de luz.
Cuando está activada la gestión de color, las aplicaciones de Adobe asignan
automáticamente a los nuevos documentos un perfil basado en las opciones de
Espacio de trabajo del cuadro de diálogo Configuración de color. Los documentos
sin perfiles asignados se denominan sin etiqueta y solo contienen los valores de
color en bruto. Al trabajar con documentos sin etiqueta, las aplicaciones de
Adobe utilizan el perfil del espacio de trabajo activo para mostrar y modificar los
colores.
Capturas de Pantalla de configuración de perfiles en InDesing

11. Gestión del
color con
perfiles
A. Los perfiles describen los espacios de color del
dispositivo de entrada y del documento.
B. Mediante las descripciones de los perfiles, el sistema
de gestión de color identifica los colores reales del
documento.
C. El perfil del monitor indica al sistema de gestión de
color cómo convertir los valores numéricos del documento en el espacio de color del monitor.
D. Mediante el perfil del dispositivo de salida, el
sistema de gestión de color convierte los valores numéricos del documento en los valores de color del dispositivo de salida para que se imprima el aspecto correcto.
Cartas de Color
Gracias a estas cartas, se pueden generar perfiles de
color (también denominados perfiles ICC) que permiten que el color de la imagen pueda viajar tranquilamente entre diferentes programas, monitores o impresoras, manteniendo en todo momento un gran control
sobre el mismo y pudiendo preveer los posibles
cambios incluso antes de que se produzcan. Todo ello
se puede conseguir usando una correcta gestión del
color.

12. Proceso de
Diseño

13. Int ro d u cc i ó n
Cuando los elementos que componen una idea que se quiere comunicar
a travéz de revistas, periodicos libros, etc, estamos hablando del diseño
de un impreso, estos deben seguir una serie de pasos para llevar el trabajo a buen fin, entre ellos se encuentra la realización de bocetos, elaboración de maquetas, revisión de originales mecánicos, revisión de pantone, preparación de fotografías e ilustraciones, y si lo requiere todo lo
relativo a los medios de digitalización de ahí la importancia que tiene
que el alumno conozca todo el trabajo que esta detrás de un proceso de
diseño.

14. Diseño
¿Y a h ora có m o im p ri mo ?
Proceso de impresión paso a paso
1. Determinar quién es el cliente, cuáles son sus necesidades, con qué presupuesto cuenta.
2. ¿Qué va a contener el impreso?
• Texto (revisión de estilo, captura y composición; formatos, fuentes y programa)
• Imagen (dibujo y foto, color y blanco y negro, calidad y resolución)
3. ¿Qué forma va a tener el documento?
• Materiales (tintas y papel) • Acabados • Laminados, barnices especiales • Doblado • Encuadernado
• Suajes • Imposición de páginas
4. ¿Qué es tipo de pre prensa se necesita?
• Selección de color y negativos • Pruebas de color digital
5. ¿Qué sistema de impresión conviene?
6. Presentar la maqueta al cliente y pedirle que lo firme.
7. Mandar con el impresor y quedarse con una copia para currículum.
Proceso de
diseño
En una definición muy simplista, el diseño de un impreso es la composición de los
elementos que componen una idea que se quiere comunicar. Entendiendo que el
balance de áreas de texto, cabecera (títulos), dibujos, fotografías y líneas, en
combinación con el fondo y los colores dados de todos los elementos, debe
cumplir satisfactoriamente con el cometido de comunicar una idea.
Decimos que es una definición simplista debido a que se deben tomar en cuenta
otros factores adicionales a la composición de los elementos, tales como los
diferentes análisis que se deben de realizar para llevar a cabo un buen diseño.

15. Pasos a considerar en la etapa
de Diseño para la realización
de un impreso:
1. Selección de contenidos
2. Clasificación de la información
3. Jerarquización
4. Corrección de estilo
5. Diagramación
6. Selección de tipografía
7. Determinación del formato
8. Elección del tipo de papel
Como diseñadores, cuando se nos encarga un proyecto de Diseño Gráfico, ya sea
de imagen corporativa, folletos, revistas, libros, empaques, etiquetas, o cualquier
otro proyecto, primero se realizan bocetos con las ideas iniciales.
Una vez determinado el impreso a realizar, se elaboran varios bocetos, para ver
cuáles comunican mejor la idea que queremos expresar. El boceto es un dibujo
realizado a lápiz o en cualquier otra técnica, que representa una idea, posteriormente, cuando alguna de éstas ideas cubre las necesidades y requisitos del
proyecto, se elabora uan amaqueta, para simular a un original.
Elaboración de
Maquetas
Elaboración de
Bocetos
Una vez aprobadas las posibles ideas que cumplen con el cometido, se realizan las
“maquetas”, correspondientes a cada una.
Una maqueta es un objeto simulado, libro blanco con o sin páginas de muestra
que presenta la forma general de un libro. En pocas palabras, es el medio del cual
nos valemos para darle una idea general al cliente de cómo quedará el producto
final. Una maqueta o representación lo más parecida posible al impreso definitivo. Incluye fotografías, viñetas, colores y papel en el que se va a realizar el impreso. Hoy en día con el uso de las computadoras es más fácil realizarlo.
Anteriormente algunas maquetas eran verdaderas artesanías. Las maquetas a una
tinta era los más sencillo, generalmente eran una copia fotográfica del posible
original y el color en el cual se iban a imprimir se indicaba con un número de
Pantone. Por su parte, las maquetas a color eran las más costosas y las de mayor
complejidad en su elaboración
En la actualidad, gracias a los innumerables avances tecnológicos y los nuevos
programas de diseño por computadora, es muy fácil realizar una maqueta que se
aproxime en un 90% al impreso final.

16. Imposición
Si solo está interesado en imprimir imágenes solas (como carteles), la imposición no le afectará. pero cada vez que imprima una pieza de varias páginas, se
convertirá en algo muy importante. La imposición es el nombre que recibe la
configuración con la que se colacan las páginas en la hoja de impresión de mayor
tamaño, lo que permite realizar el trabajo de forma rentable en el proceso de
imprenta, plegado y encuadernación.
So conoce las reglas básicas de la imposición, será capaz de configurar el trabajo
de la manera más eficiente. Por ejemplo, cada cara de una hoja de papel cuenta
como una página. Por lo tanto, una única hoja supondría una doble página en un
libro. Sin embrago, no es posible incluir una sola hoja si no es pegándola fisicamente en un lugar cerca del lomo o haciendola un poco más ancha que una
página normal para poder encuadernarla, dejando un espacio estrecho y atiestético adyacente a la encuadernación. De cualquier manera el resultado no sería
nada deseable.
A fin de evitar esta situación, los trabajos de varias páginas deberían calcularse
siempre para que generen un recuento de páginas de números múltiples de 4,8 o
(lo que sería óptimo) 16. Debido a que cada pliego ( es decir, cada hoja suelta
que, una vez impresa y plegada, se encuadernará como libro / revista / boletín)
requiere una manipulación individual, es mejor trabajar con solo dos pliegos de
16 páginas (ademas de ser más eficiente la producción del libro) que trabajar uno
de 16 páginas, uno de 8 páginas y uno de 4, aunque de esta segunada manera el
recuento total de páginas sea inferior. Con dos pliegos e 16 páginas, sólo hay que
ajustar una vez el plegado para todo el proceso. En el segundo caso es necesario
tres montajes separados para el plegado y tres recogidas de pliego en lugar de
dos en la encuadernación. Por supuesto, ello no significa que esté obligado a
trabajar con dos pliegos de 16 páginas y acabar con cuatro páginas en blanco al
final del libro. Sólo significa debe reflexionar sobre la mejor opción para su trabajo.
3
4
5
8
6
Cara 1
Cara 2
1
Ambas caras de un pliego de
8 páginas no plegado mostrando
los números de página.
2
7
La forma en que se colocan las páginas dentro de la configuración de un único
pliego depende del tamaño de la imprenta, ya que limita el número de páginas
que es posible colocar en una sola plancha, el numero total de la publicación y la
forma en la que se encuaderna.
Como ejemplo tomemos un folleto de 8 páginas y un tamaño de plancha que
puede albergar las ocho páginas juntas. Despues se dobla y se encuaderna a
caballete, es decir se grapa por la parte doblada y se recorata por tres lados. Para
ver cómo se deberan coloca las páginas, tome una hoja de papel A4. Dóblema
por la mitad y obtendrá un pliego de 8 páginas, enumere las esquinas sueltas ( y
solo en una de las cuatro esquinas de la hoja doblada habrá ocho esquinas
sueltas) con los numeros del 1 a 8. Esto se denomina modelo de plegado y
resulta muy útil incluirlo en pruebas laser.

17. 5
4
A lo largo del centro de la
hoja, por encima y debajo del
pliegue horizontal, se ha
añadido espacio adicional para el
recorte. Esto permite recortar
el pliegue sin que ello afecte al
tamaño de página deseado.
3
Pliego de 8 páginas dispuesto
en una plancha como
work-and-turn. La zona de
sombra a lo largo de la parte
superior de la hoja indica el
borde de la pinza.
6
8
1
2
7
Una de las ventajas de usar formato work-and-turn es que la imprenta puede
agarrar la hoja por el mismo borde de la pinza en ambas tiradas de impresión.
Esto significa que la imagen de una cara puede ser registrada en la imagen de
reverso con mucha precición, incluso si el papel se ha cortado un poco más de la
cuenta, como suele ocurrir.
Si las hojas de impresión se han impreso utilizando un formato work-and-tumble (variación del tira y retira en el que las hojas se dan la vuelta por el lado
corto), el borde de la pinza cambia. Esto puedi dificultar mucho más (o incluso
hacer que sea imposible) el registro adecuado de ambas caras del trabajo. Por lo
tanto, el papel para una tirada de impresión work-and-tumble normalmente se
corta cuadrado de antemano, es decir se recorta un poco para garantizar que cada
esquina sea exactamente de 90 grados.
10
9
8
7
Hoja de impresión
work-and-tumble.
En general este tipo de
imposición se usará sólo para
trabajos imposibles de imprimir
conel tipo work-and-turn, como
en este caso, un folleto de 10
paneles.
6
Imposición
La manera en la que el impresor montaría esto recibe el nombre de formato
work-and-turn (tira y retira) en el que la primera cara de una sección de 4
páginas ocupa la mitad izquierda de la plancha y la segunda cara ocupa la mitad
derecha. Despúes, se imprime la hoja de impresión y se captan ambas imágenes.
Despúes se le da la vuelta y se vuelve a pasar. El resultado son dos pliegos
completos de 8 páginas, uno en cada mitad de la hoja de impresión.
1
2
3
4
5

18. Imposición
En el ejemplo que aparece en la figura anterior, requiere un proceso de impresón
turn-and-tumble. Se muestran ambas caras de un folleto de 10 paneles situados
de tal manera que cuando las hojas dan la vuelta, los cinco paneles del dorso
copiaran los cinco paneles de la cara, produciendo a su vez dos folletos a partir de
cada hoja de impresión.
Entre las dos configuraciones los impresores prefieren sin duda alguna
work-and-turn.
Existe una tercera posibilidad de configuración de impresión llamada sheetwise.
En una impresión sheetwise, se necesitan planchas independientes para imprimir ambas caras de la hoja. esto puede deberse a que sólo una cara del trabajo
cabe en la plancha ( por ejemplo, un cartel grande) o a que las necesidades de
una cara de la página no tienen en cuenta los formatos work-and-turn y
work-and-tumble (como sucede, por ejemplo, en la impresión de postales, donde
se imprimen cuatro colores en la cara de la página y sólo un color al dorso.
Ejemplo de postal impresa la cara
a cuatricromia y el dorso a una
sola tinta, en este caso negro.
cmyk
negro

19. Originales
Digitales
Esto es lo que se necesita incluir:
Documentos
• Pruebas láser al 100%, a color de ser posible con las especificaciones necesarias.
• Pruebas blanco y negro de la separación de color.
• Impresión del directorio del disco que contiene los archivos, con nombres y
extensiones. Especificando el programa (versión y plataforma) en que fueron
creados.
Medios digitales
• Claramente etiquetado con el nombre de la compañía, del proyecto, teléfono y
persona para contacto y fecha.
• Archivos con nombres descriptivos y claros.
Es importante observar que el original contenga lo siguiente:
Registros de:
• Corte, • Color. • Doblez.
Imágenes
- Todos los elementos necesarios: dibujos, texto e imágenes.
- Aprobación del cliente (firma)
- Datos del cliente y del diseñador en la parte trasera (Nombre, empresa, teléfono).
Versiones de los archivos claramente marcados.
• Copias de todos los archivos de armado (In Desing, etc)
• Copias de todos los archivos de gráficos que lo acompañan. (EPS, TIFF, etc.)
• Archivos copiados de manera que no pierdan los "links" cuando sean abiertos.
Fuentes
• Asegúrate de incluir todas las fuentes que utilizaste. Si son Post Script ten
cuidado de mandar las fuentes de pantalla y las de impresión.
• Antes de usar fuentes "truetype" asegúrate de que tu impresor las pueda
manejar
• Si usas texto dentro de las imágenes mejor conviértelo a "paths (trazo)" para
evitar problemas.
Colores
• Define bien los colores, fijándote en las separaciones.
• Borra todos los colores que no hayas usado.
• Cuida los colores especiales.
Varios
• Fíjate que el tamaño del documento no exceda las posibilidades del equipo del
impresor.
• Borra los elementos que no quieres, no los trates de tapar.
• Aplica correctamente el rebase (sangrado) y el refine

20. Resu men
El proceso del diseño se refiere a realizar la composición de todos los
elementos que se quieren transmitir entre ellos destacan el texto, las
imágenes, los títulos, las líneas, el fondo y los colores entre otros.
Dentro de la etapa del diseño destaca la elaboración de bocetos,
maquetas, aprobación de idea definitiva, realización de originales
digitales, determinación del proceso de impresión y elección del papel.
Todos los anteriores se conjugan para así cumplir con el trabajo requerido.
Todas estas etapas son necesarias y no deben ser omitidas ya que a pesar
de que lleva tiempo realizarlas al final lo ahorran ya que gracias a ellas el
diseñador y el cliente pueden ir afinando los detalles que van saliendo
durante el proceso.

21. Cuatricromía

22. Cuatricromía
CMYK
Los colores de cuatricromía se imprimen con una combinación de las cuatro tintas
estándar de cuatricromía: cian, magenta, amarillo y negro (CMYK). Utilice
colores de cuatricromía cuando un trabajo requiera tantos colores que, si se
utilizaran tintas planas, resultaría caro o poco práctico, como en la impresión de
fotografías en color.
Tenga en cuenta las siguientes pautas al especificar una cuatricromía:
Para obtener los mejores resultados en la impresión de alta calidad de un documento, especifique los colores de cuatricromía utilizando valores CMYK impresos
en gráficos de referencia de colores de cuatricromía, como los que se encuentran
disponibles en una imprenta.
Los valores de color finales de un color de cuatricromía son los valores en CMYK,
de modo que si se especifica un color de cuatricromía utilizando RGB (o LAB, en
InDesign), estos valores se convertirán a CMYK al imprimir las separaciones de
color. Estas conversiones difieren según los ajustes de gestión de color y el perfil
del documento.
No especifique un color de cuatricromía basado en el aspecto que tiene en el
monitor, a menos que esté seguro de haber configurado correctamente un
sistema de gestión de color y que entienda sus limitaciones para la previsualización.
No utilice colores de cuatricromía en documentos destinados a verse solo en
línea, puesto que CMYK posee una gama de colores más reducida que la de un
monitor convencional.
Illustrator e InDesign permite especificar una cuatricromía como global o no
global. En Illustrator, los colores de cuatricromía global permanecen vinculados a
una muestra del panel Muestras y, por tanto, si se modifica la muestra de una
cuatricromía global, se actualizan todos los objetos que utilizan ese color. Las
cuatricromías no globales no se actualizan de forma automática en todo el documento si se modifica un color. Por defecto, los colores de cuatricromía son no
globales. En InDesign, cuando aplique una muestra a los objetos, ésta se aplica
automáticamente como cuatricromía global. Las muestras no globales son
colores sin nombre, que puede editar en el panel Color.
Nota: las cuatricromías globales y no globales solo afectan a la manera en que se
aplica un determinado color a los objetos, nunca al modo en que se separan o se
comportan los colores al cambiarlos de aplicación.

23. Uso de tintas planas y
cuatricromías
En ocasiones, resulta práctico utilizar colores de cuatricromía y tintas planas en el
mismo trabajo. Por ejemplo, puede utilizar una tinta plana para imprimir el color
exacto del logotipo de una empresa en las páginas de un informe anual donde las
fotografías se reproducen utilizando cuatricromías. Asimismo, puede utilizar una
plancha de impresión de tinta plana para aplicar un barniz sobre determinadas
áreas de un trabajo en cuatricromía. En ambos casos, el trabajo de impresión
utilizaría un total de cinco tintas: cuatro tintas de cuatricromía y una tinta plana
o barniz. En InDesign, se pueden mezclar colores de cuatricromía y tintas planas
para crear colores mixtos.
Comparación de
colores en InDesign e Illustrator
Adobe InDesign y Adobe Illustrator usan métodos ligeramente diferentes para
aplicar colores con nombre. Illustrator permite especificar un color con nombre
como global o no global e InDesign considera a todos los colores sin nombre
como no globales, es decir, como colores de cuatricromía.
Los equivalentes de InDesign a los colores globales son las muestras. Las muestras facilitan la modificación de los esquemas de color sin tener que buscar y
ajustar cada objeto individual. Esto resulta especialmente útil en documentos de
producción estandarizados, como las revistas. Como los colores de InDesign
están vinculados a muestras del panel Muestras, cualquier cambio que se produzca en una muestra afectará a todos los objetos con un color aplicado.
Los equivalentes de InDesign a las muestras no globales son los colores sin
nombre. Los colores sin nombre no aparecen en el panel Muestras y no se actualizan automáticamente en todo el documento al editar el color en el panel Color.
Sin embargo, puede añadir posteriormente un color sin nombre al panel Muestras.
Los colores con y sin nombre solo afectan al modo en que un color determinado
se actualiza en el documento y nunca al modo en que los colores se separan o se
comportan al cambiarlos de aplicación.

24. Separaciones de
Color

25. I nt ro d u cc i ó n
Para reproducir imágenes en color y de tonos continuos, las impresoras
suelen separar las ilustraciones en cuatro placas: una placa para cada
porción cian (C), magenta (M), amarilla (Y) y negra (B) de la imagen.
Al imprimir con la tinta apropiada y en registro, estos colores combinados reproducen la ilustración original. El proceso de dividir la imagen en
dos o más colores se denomina separación de color, y las películas a
partir de las que se crean las placas se denominan separaciones.

26. Flujos de trabajo
de separaciones
Adobe InDesign e Ilustrator admite dos flujos de trabajo PostScript habituales; la
principal diferencia radica en el lugar de creación de las separaciones: en el
ordenador host (el sistema que utilizan ID - AI y el controlador de la impresora)
o en el RIP (procesador de imágenes rasterizadas) del dispositivo de salida. Otra
alternativa es un flujo de trabajo de PDF.
Separaciones
basadas en host
En el flujo de trabajo tradicional separado previamente y basado en host, InDesign crea información PostScript para cada una de las separaciones necesarias del
documento y envía esa información al dispositivo de salida.
Separaciones
en rip
En el nuevo flujo de trabajo basado en RIP, la nueva generación de RIP PostScript
realiza separaciones de colores, reventados e incluso gestión de color, con lo que
el ordenador host queda libre para efectuar otras tareas. De este modo, InDesign
tarda menos en generar el archivo y se minimiza la cantidad de datos transmitidos para cualquier trabajo de impresión. Por ejemplo, en lugar de enviar información PostScript para cuatro o más páginas a fin de imprimir separaciones de color
basadas en host, InDesign envía información PostScript para un solo archivo
PostScript compuesto a fin de procesarlo en el RIP

27. Preparación del
documento para
separaciones de
color
Impresión en
tintas planas
1. Corrija los problemas de color de la ilustración.
2. Defina las opciones de sobreimpresión.
3. Cree instrucciones de reventado para compensar registros
incorrectos en la imprenta.
4. Obtenga una vista previa de las separaciones de color en
pantalla. Nota: los pasos del 1 al 4 son recomendables pero no
obligatorios para generar separaciones de color.
5. Elija Archivo > Imprimir para mostrar el cuadro de diálogo
Imprimir.
6. Elija una impresora o un archivo PostScript en el menú Impresora.
7. Si está imprimiendo en un archivo PostScript, elija el PPD del
dispositivo que generará las separaciones.
8. Para ver o cambiar las opciones de impresión existentes, haga
clic en el nombre de sección, situado a la izquierda del cuadro de
diálogo Imprimir.
9. Antes de entregar el documento a un proveedor de servicios,
compruebe las separaciones.
10. Imprima o guarde las separaciones
Puede utilizar tintas personalizadas, denominadas tintas planas además, o en
lugar de, los colores de cuatricromía. Por ejemplo, en lugar de utilizar los cuatro
colores de cuatricromía para reproducir ilustraciones con texto en negro y dibujos
de líneas verde azuladas, puede utilizar dos tintas planas: una negra y una que
represente el tono exacto de verde. Además, puede utilizar tintas planas para
generar colores que no se pueden reproducir con tintas CMYK, como barnices o
colores fluorescentes y metálicos. Además, puede mezclar dos o más tintas
planas, o bien tintas planas con colores de cuatricromía, para crear tintas mixtas.
Puede dar color a gráficos con colores de cuatricromía, tintas planas o una combinación de ambos. Al imprimir separaciones, puede convertir las tintas planas en
sus equivalentes de colores de cuatricromía para imprimirlas en las planchas
CMYK.

28. Visualización de los equivalentes de colores de cuatricromía
de una tinta plana
1. Seleccione la tinta plana en el panel Muestras.
2. Elija CMYK en el menú del panel Color.
Los valores equivalentes CMYK para la tinta plana se
muestran en el panel Color.
Impresión de un objeto en
todas las placas de color
Si desea imprimir un color en todas las placas del proceso de impresión, incluidas
las de tinta plana, puede aplicar un color de registro a los objetos. Normalmente,
los colores de registro se utilizan generalmente para las marcas de recorte y de
límite. En una salida compuesta, los objetos con un color de registro aplicado se
imprimirán como C 100, M 100, Y 100 y K 100. Para separaciones, estos objetos
se imprimirán como 100% en cada placa.
1. Seleccione los objetos a los que desee aplicar el color de registro.
2. Escoja Ventana >Muestras.
3. En el panel Muestras, haga clic en la muestra de color Registro
Impresión de degradados
como separaciones
Impresión de
Compuestos
Tenga en cuenta lo siguiente al generar separaciones para documentos con
degradados:
• Un degradado creado en InDesign que contenga una combinación de tintas
planas y colores de cuatricromía se separará en placas de cuatricromía y de tintas
planas.
• Los degradados con colores de cuatricromía se separan en las placas de cuatricromía.
• Un degradado que contenga dos matices de la misma tinta plana se separará en
una sola placa de tinta plana.
Puede imprimir una prueba de compuesto en color o en escala de grises para
comprobar el color en el documento. Una imagen compuesta puede ayudarle a
diseñar y probar la maquetación antes de imprimir las separaciones finales, que
resultan muy costosas.
Cuando InDesign imprime un compuesto, imprime todos los colores utilizados
en el archivo en una sola placa, independientemente de los colores seleccionados.
Aunque ninguna prueba le proporcionará una representación exacta de la salida
final, puede mejorar mucho la precisión calibrando todos los dispositivos que
utilice para crear un documento (como por ejemplo, escáneres, monitores e
impresoras). Si los dispositivos se calibran, el sistema de gestión de color puede
ayudarle a obtener colores predecibles y coherentes.

29. CIAN
cartel recicla.ai
1
Cian de cuatricromía
60.00 lpi
45.00°
07/10/13
C
1
07/10/13
14:17
cartel recicla.ai
1
60.00 lpi
45.00° 07/10/13
Magenta de cuatricromía
cartel recicla.ai
1
14:16
C
M
cartel recicla.ai
MAGENTA
14:16
M
Y
Y
CM
CM
MY
MY
CY
CY
CMY
CMY
K
K
C
M
Y
AMARILLO
CM
MY
CY
CMY
K
cartel recicla.ai
C
M
1
60.00 lpi
45.00°
NEGRO
07/10/13
14:16
Amarillo de cuatricromía
C
M
Y
Y
CM
CM
MY
MY
CY
CY
CMY
CMY
K
K
60.00 lpi
45.00°
07/10/13
14:16
Negro de cuatricromía
