Este documento describe los pasos para cubrir un tejado con placas bituminosas. Primero, se debe preparar el soporte de madera y trazar líneas guía para la colocación de las placas. Luego, la instalación comienza colocando una banda de desagüe y una primera fila de placas invertidas, sobre la cual se coloca la segunda fila normal. Las filas siguientes se van superponiendo borde con borde, asegurando que las juntas de unas coincidan con el centro de las otras. Por último, se recubren la

1. w w w . l e r o y m e r l i n . e s
© L e r o y M e r l i n , S . A . , 2 0 0 2
BRICOLAJE - CONSTRUCCIÓN - DECORACIÓN - JARDINERÍA
Cubrir un
tejado
con placas
bituminosas

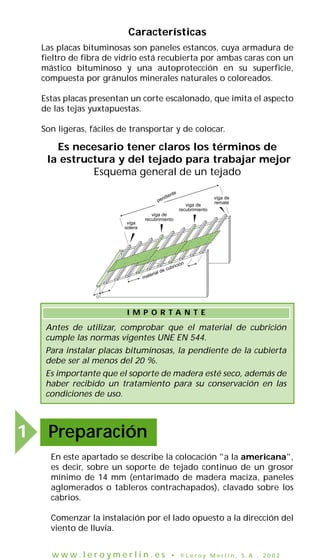

2. 1 Preparación
En este apartado se describe la colocación "a la americana",
es decir, sobre un soporte de tejado continuo de un grosor
mínimo de 14 mm (entarimado de madera maciza, paneles
aglomerados o tableros contrachapados), clavado sobre los
cabrios.
Comenzar la instalación por el lado opuesto a la dirección del
viento de lluvia.
Es necesario tener claros los términos de
la estructura y del tejado para trabajar mejor
Esquema general de un tejado
Las placas bituminosas son paneles estancos, cuya armadura de
fieltro de fibra de vidrio está recubierta por ambas caras con un
mástico bituminoso y una autoprotección en su superficie,
compuesta por gránulos minerales naturales o coloreados.
Estas placas presentan un corte escalonado, que imita el aspecto
de las tejas yuxtapuestas.
Son ligeras, fáciles de transportar y de colocar.
Características
I M P O R T A N T E
Antes de utilizar, comprobar que el material de cubrición
cumple las normas vigentes UNE EN 544.
Para instalar placas bituminosas, la pendiente de la cubierta
debe ser al menos del 20 %.
Es importante que el soporte de madera esté seco, además de
haber recibido un tratamiento para su conservación en las
condiciones de uso.
D
pendiente
viga
solera
viga de
recubrimiento
viga de
recubrimiento
viga de
remate
material de cubrición
w w w . l e r o y m e r l i n . e s • © L e r o y M e r l i n , S . A . , 2 0 0 2

3. doublis
bande
d'égout
2
3
1
Empezar por encontrar la
línea de mayor pendiente.
Trazar con el cordel una
línea horizontal, paralela al
borde del comienzo y dis-
tante del borde del tejado
19,5 cm.
Trazar una perpendicular a
esta línea. Servirá de base
para el alineamiento verti-
cal.
Luego trazar líneas paralelas
a la horizontal, separadas de
11 a 14,5 cm, correspon-
diendo a la superficie
expuesta de las demás hileras
de placas (cuanto menor sea
la pendiente, mayor debe ser
el solape entre placas, para
facilitar el deslizamiento del
agua de lluvia y garantizar
una buena estanqueidad).
1
2
3
4
rive
19,5 cm
rive
90°
19,5 cm
lignes pour le
recouvrement
11,0 cm
à 14,5 cm
2
3
4
2 Instalación
La colocación se realiza de
abajo hacia arriba.
Instalar primero una banda
de desagüe de zinc.
Colocar una primera fila de
placas en posición invertida,
es decir, con las faldillas
mirando hacia arriba.
Colocar luego en posición
normal la segunda hilera de
placas sobre la anterior. De
modo que la primera fila
queda doble.
1
3
2
borde
borde
línea de
alineación
vertical
líneas de
cubrición
banda de desagüe
primera
fila
a
w w w . l e r o y m e r l i n . e s • © L e r o y M e r l i n , S . A . , 2 0 0 2

4. Clavar las dos primeras capas
en cinco puntos por encima
de cada ranura.
Colocar las filas siguientes
borde con borde, superpo-
niéndolas para que sólo se
vea la parte que forma
dibujos de tejas.
Las hileras se intercalan de
forma que las juntas de unas
coinciden con el centro de las
otras (las filas pares e
impares), estando rigurosa-
mente alineadas.
Clavar las hileras como la
primera de ellas.
La cumbrera y las cornisas se
recubrirán con una banda
de zinc fijada con clavos
sobre las placas dobles o, si
se prefiere, con piezas espe-
ciales.
4
5
6
7
4
7
clavo
cumbrera
