Los entrepisos sin vigas son placas horizontales apoyadas directamente sobre columnas que permiten construcciones más rápidas y económicas. Tienen ventajas como mejor aislamiento y facilidad para instalaciones, pero requieren mayor espesor de hormigón y columnas más grandes. Se usan principalmente en edificios industriales y comerciales, aunque su uso está aumentando en otros tipos de construcciones.

1. Entrepisos sin vigas

2. • Definición ‐ Entrepisos sin Vigas : Son placas
horizontales apoyadas directamente sobrehorizontales apoyadas directamente sobre
columnas, con o sin capitel.

3. • Historia ‐ El origen de los entrepisos sin vigas posiblemente haya
sido en los EEUU, ya que en el año 1902 alli se dio la primera , y q p
patente conocida a O. Norcross y luego otra a C. Turner. Estas
estructuras fueron ampliamente utilizadas en la industria,
fundamentalmente por la facilidad de instalar ejes motrices y
carrileras, ya que la utilización de 1 motor por máquina es muy
posteriorposterior

4. • Ventajas 1 ‐ Permite industrializar en gran medida los
procesos de construcción, utilizando encofrados planos
estandarizados reduciendo los plazos de construcción y los
costos de mano de obracostos de mano de obra.
• Es mucho más fácil la colocación de armaduras cortadas y
dobladas en planta y el vibrado del hormigóndobladas en planta y el vibrado del hormigón

5. • Ventajas 2 ‐ Tienen menor espesor total incluyendo vigas,
porque no se necesitan nervios sobresaliendo de laporque no se necesitan nervios sobresaliendo de la
placa, que disminuyen la altura libre y/o perjudican la
estética.

6. • Ventajas 3 ‐ El acabado arquitectónico puede aplicarse
directamente a la cara inferior de la placa En algunos casosdirectamente a la cara inferior de la placa. En algunos casos
como estacionamientos o locales de uso industrial o
comercial puede dejarse la superficie inferior con hormigón
visto.

7. • Ventajas 4 ‐ Permiten un buen aislamiento acústico, ignífugo,
y térmico.

8. • Ventaja 5‐ facilitan la instalación de conductos.

9. • Ventajas 6 ‐ Menores riesgos de accidentes laborales, ya que
no existen elementos pesados como las viguetas y losno existen elementos pesados, como las viguetas y los
ladrillos ceramicos, que puedan caerse durante el montaje o
romperse al ser pisados por un operario.

10. • Ventaja 7 – Menos obstáculos para una buena iluminación

11. • Desventaja 1 ‐ Mayor volumen de la estructura, que conlleva
a mayor peso y costo de materiales, requiriendo mayores
columnas y fundaciones.

12. • Desventaja 2‐ Necesidad de colocar capiteles para reducir el
punzonadopunzonado.

13. • Desventaja 3 ‐ Las deformaciones en los vanos exteriores
pueden llegar a ser elevadas resultando incompatibles conpueden llegar a ser elevadas, resultando incompatibles con
los cerramientos.

14. • Desventaja 4 ‐ Las pases en piso pueden causar aumento
de tensiones, especialmente si hay huecos grandes
cercanos a las columnas.

15. • Uso ‐ A pesar de que las ventajas generalmente superan a los• Uso ‐ A pesar de que las ventajas generalmente superan a los
inconvenientes, los entrepisos sin viga todavía son minoritarios
en su uso frente a otros tipos estructurales en nuestro país.p p
• Los motivos pueden ser la costumbre y las normas edilicias

16. • Criterios de proyecto 1 – Tender a una planta regular, con
luz entre columnas entre 3 y 7 metros.

17. Criterios de proyecto 2
• Predimensionar un espesor de losa L/30 sin capitel
• L/35 con capitel, Lminimo 12 cm

18. • Criterios de proyecto 2 – Mantener la deformación en valoresCriterios de proyecto 2 Mantener la deformación en valores
compatibles con el uso, aumentando la inercia de la placa

19. • Criterios de proyecto 3 ‐ Controlar el punzonado y, de serCriterios de proyecto 3 Controlar el punzonado y, de ser
necesario, disponer capiteles o abacos.

20. • Criterios de proyecto 4 ‐ Evitar disponer agujeros deCriterios de proyecto 4 Evitar disponer agujeros de
grandes dimensiones cerca de las columnas

21. Faja de columna Se denomina faja de columna a una faja de diseño con un
ancho, a cada lado del eje de la columna, igual a 0,25 L1 ó 0,25 L2 ; de ambos el
que resulte menor. Se denomina faja intermedia a una faja de diseño limitada
por dos fajas de columna

24. Aberturas
En el área común de dos fajas intermedias que se intersectan, se permite dejar j q , p j
aberturas de cualquier tamaño, sin necesidad de análisis especiales, siempre
que se mantenga la cantidad total de armadura requerida por el paño de losa sin
abertura.

25. El área común en el cual se intersectan dos fajas de columna no se debe
interrumpir con aberturas de más de 1/8 del ancho de la faja de columna,
correspondiente a cualquiera de los dos tramos. En los lados de la abertura se
debe incorporar una cantidad de armadura equivalente a la interrumpida por
ella.

26. En el área de intersección de una faja de columna con una faja intermedia (área común),
las aberturas no deben interrumpir más de 1/4 de la armadura prevista en cada faja. En
los lados de la abertura se debe incorporar una cantidad de armadura equivalente a lalos lados de la abertura se debe incorporar una cantidad de armadura equivalente a la
interrumpida por ella.

27. Criterios generales de armado
Detalles de la armadura en las losas sin vigas La armadura de las losas sinDetalles de la armadura en las losas sin vigas La armadura de las losas sin
vigas debe cumplir con los valores de las prolongaciones mínimas de la
mencionada armadura, especificados en la Figura 13.3.8.

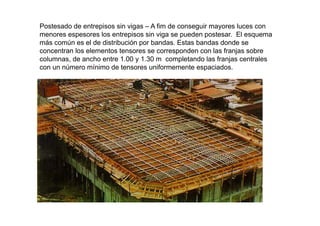

28. Postesado de entrepisos sin vigas – A fim de conseguir mayores luces con
menores espesores los entrepisos sin viga se pueden postesar. El esquemamenores espesores los entrepisos sin viga se pueden postesar. El esquema
más común es el de distribución por bandas. Estas bandas donde se
concentran los elementos tensores se corresponden con las franjas sobre
columnas, de ancho entre 1.00 y 1.30 m completando las franjas centrales, y p j
con un número mínimo de tensores uniformemente espaciados.

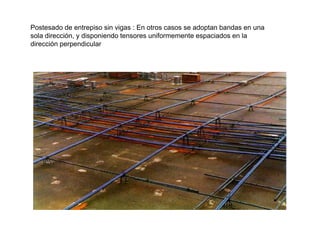

29. Postesado de entrepiso sin vigas : En otros casos se adoptan bandas en una
sola dirección y disponiendo tensores uniformemente espaciados en lasola dirección, y disponiendo tensores uniformemente espaciados en la
dirección perpendicular

30. La nueva estación internacional Terminal 1B y C de Ezeiza que albergará
di i t 3 000 j tá t ió d t d l i t ddiariamente a 3.000 pasajeros está en construcción adoptando el sistema de
losas sin vigas alivianadas con esferas

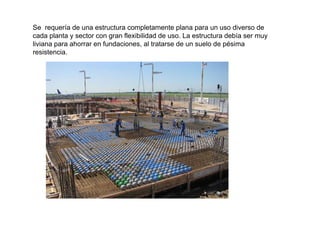

31. Se requería de una estructura completamente plana para un uso diverso de
cada planta y sector con gran flexibilidad de uso La estructura debía ser muycada planta y sector con gran flexibilidad de uso. La estructura debía ser muy
liviana para ahorrar en fundaciones, al tratarse de un suelo de pésima
resistencia.

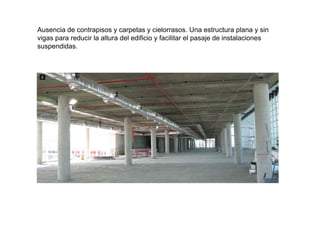

32. Ausencia de contrapisos y carpetas y cielorrasos. Una estructura plana y sin
i d i l lt d l difi i f ilit l j d i t l ivigas para reducir la altura del edificio y facilitar el pasaje de instalaciones
suspendidas.

33. Cubrir luces sin vigas de 10 a 11 metros. Esta luz entre columnas fue salvada
con entrepisos de hormigón armado de 34 cm de espesor, mallas de 15x15 cm yp g p , y
esferas de 27 cm de diámetro.

34. En estas losas se han dejado huecos importantes para colocar escalerasEn estas losas se han dejado huecos importantes para colocar escaleras
mecánicas manteniendo el mismo espesor de 34 cm en toda la superficie.
Ausencia de capiteles salientes.

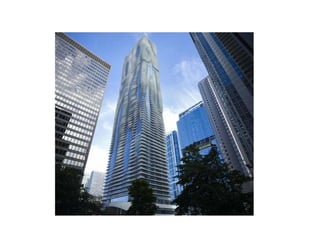

35. EdificioEdificio
Aqua
