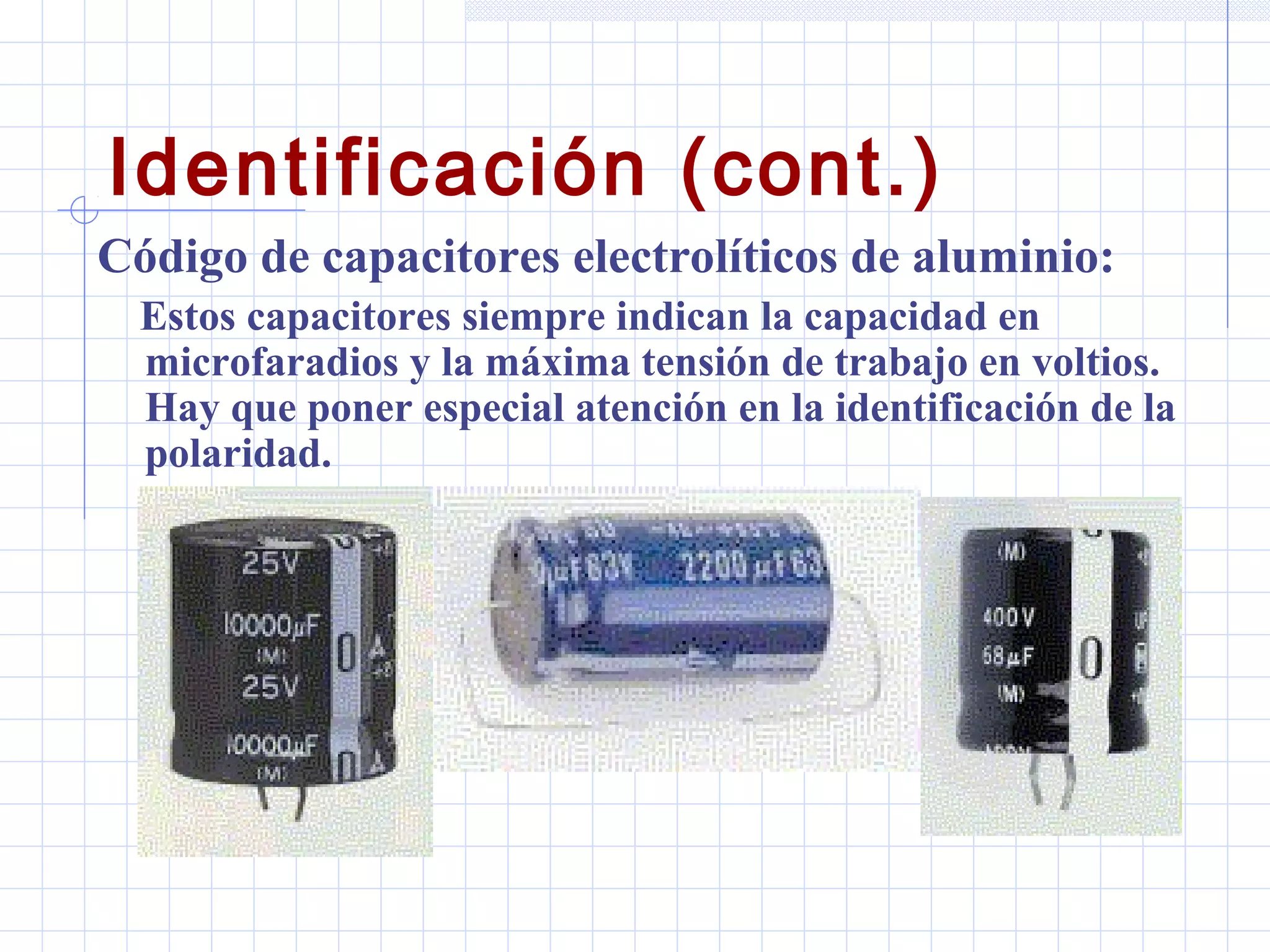

1. Identificación (cont.)
Código de capacitores electrolíticos de aluminio:
Estos capacitores siempre indican la capacidad en
microfaradios y la máxima tensión de trabajo en voltios.
Hay que poner especial atención en la identificación de la
polaridad.

2. Identificación (cont.)
Código de capacitores electrolíticos de tantalio :
Con el código de marcas la capacidad se indica en
microfaradios y la máxima tensión de trabajo en voltios.
El terminal positivo se indica con el signo +:

3. Identificación (cont.)
Otras notaciones:
Corresponde a:
0,047 microfaradios
630 volt de tensión máxima
Tolerancia: 5 %
Corresponde a:
40000 pF = 40 nF
4 0 000
↑ ↑ ↑ en picofaradios
4 0 3

4. Inductancia
La capacidad de una bobina de oponerse a los
cambios en la corriente que circula por ella se
denomina autoinducción.
Inductor
Es un componente electrónico pasivo que
almacena energía en forma de campo
magnético, y esta formado generalmente por un
cable arrollado (bobina).
Símbolo
Unidad: Henri [H],
(usualmente se usan submultiplos
como el micro [uH])

5. Inductancias (cont.)
La inductancia viene dada por la sig. Ecuación:

6. Inductancias (cont.)
Núcleos:
- Generalmente se arrollan sobre una
base cerámica (no magnética).
 Aire - Son usados en aplicaciones altas
frecuencias y valores bajos de
inductancias .
 Hierro - Están formado por placas de hierro
laminado o hierro en polvo ligado por
un material aislante
- Son usados en aplicaciones de bajo
costo y bajas potencias.
 Ferrite - Esta compuesto por oxido de hierro
mezclado con otros óxidos metálicos .
- Son usados en aplicaciones mediana
potencia.

7. Inductancias (cont.)
Formas constructivas disponibles:

8. Calculo de Inductancias
La inductancia de una bobina se puede calcular en forma aproximada
mediante la siguiente expresión:
Donde:
L: es la inductividad de la bobina en henrios (H)
u: (mu) es la permeabilidad del núcleo
n: es el número de espiras de la bobina
s: la superficie cubierta por el núcleo en cm2
l: la longitud de la bobina en cm.

9. Transformadores
Estos dispositivos permiten transformar señales
alternas a otras señales de mayor o menor amplitud
que la de entrada.
Están constituidos
básicamente por dos
arrollamientos los cuales están
vinculados por medio de un
núcleo que proporciona un
camino para el campo
magnético.

10. Transformadores (cont.)
Especificaciones:
Tensión primario
Tensión secundario
Corriente secundario
Potencia secundario
Relaciones básicas:
donde:
VP NP IS VP es el voltaje en el primario
----- = ------ = ------ VS es el voltaje en el secundario
NP es el número de vueltas en el primario
VS NS IP
NS es el número de vueltas en el secundario
IP es la corriente en el primario

11. Otros componentes pasivos
Además de los ya citados hay una gran cantidad de
accesorios pasivos de gran utilidad en electrónica.
Entre ellos se pueden citar:
 Plaquetas (prototipo, experimentor)
 Reles
 Interruptores
 Buzzer (zumbadores)
 Cristales
 Cables
 Conectores

12. Protoboard
Es un dispositivo que permite interconectar
elementos electrónicos. Facilita el armado
de sistemas electrónicos sin la necesidad
de soldar componentes.

13. Protoboard (cont.)
Disposición constructiva:

14. Protoboard (cont.)
Esta formado por 4 secciones. Se suelen
utilizarla secciones 1 y 4 para la fuente de
poder, y las secciones 2 y 3 para alojar los
componentes electrónicos

15. Protoboard (cont.)
Ejemplo de montaje

16. Protoboard (cont.)
Ejemplo de conexión

17. Reles
Son escencialmente interruptores
controlados a distancia y estan
compuestos principalmente por una bobina
y una serie de contactos fijos y moviles

18. Tipos
Electromecánicos: estan compuestos
por una bobina, una armadura y una serie de
contactos fijos y moviles.
De estado sólido: estan hechos de
circuitos electrónicos.
Diferencias:
Los electromecánicos son mas versatiles (tienen >
gama de voltages), tienen menor resistencia de
contacto, son menos sensibles a interferencias o
subidas de voltages. Los electrónicos, al no poseer
contactos metálicos su vida practicamente es
ilimitada.

19. Reles (cont.)

20. Reles (cont.)

21. Reles (cont.)
Nomenclatura contactos:

22. Reles (cont.)

23. Reles (cont.)

24. Interruptores
Son dispositivos electromecánicos usados
para abrir o cerrar un circuito electrico.

25. Interruptores (cont.)
Especificaciones:
 Tensión nominal
 Corriente nominal
Resistencia de contacto
Configuraciones de contactos

26. Interruptores (cont.)
Tipos:
 De palanca
 Deslizante
De acción momentánea
Microinterruptores
De basculamiento
Giratorios
En línea

27. Interruptores (cont.)
Interruptor de palanca

28. Interruptores (cont.)
Interruptor deslizante

29. Interruptores (cont.)
Interruptor de acción momentanea (Pulsador)
