El documento propone instalar e innovar una red de comunicación de 1GB en una institución. Actualmente la red carece de mantenimiento y su cableado está dañado. Se propone rediseñar la red, reemplazar el cableado y equipos, e implementar reglas para su uso. Esto mejoraría la comunicación entre computadoras y satisfaría las necesidades tecnológicas de la institución.

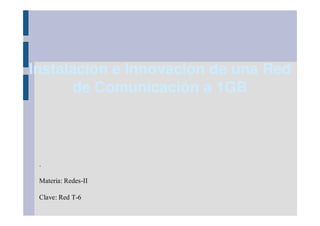

1. Instalación e Innovación de una Red
de Comunicación a 1GB
.
Materia: Redes-II
Clave: Red T-6

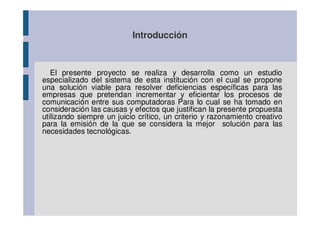

2. Introducción
El presente proyecto se realiza y desarrolla como un estudio
especializado del sistema de esta institución con el cual se propone
una solución viable para resolver deficiencias específicas para las
empresas que pretendan incrementar y eficientar los procesos de
comunicación entre sus computadoras Para lo cual se ha tomado en
consideración las causas y efectos que justifican la presente propuesta
utilizando siempre un juicio crítico, un criterio y razonamiento creativo
para la emisión de la que se considera la mejor solución para las
necesidades tecnológicas.

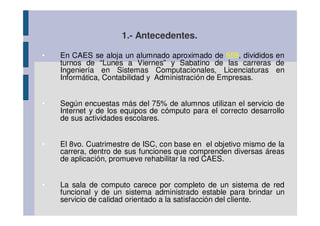

3. 1.- Antecedentes.
• En CAES se aloja un alumnado aproximado de 559, divididos en
turnos de “Lunes a Viernes” y Sabatino de las carreras de
Ingeniería en Sistemas Computacionales, Licenciaturas en
Informática, Contabilidad y Administración de Empresas.
• Según encuestas más del 75% de alumnos utilizan el servicio de
Internet y de los equipos de cómputo para el correcto desarrollo
de sus actividades escolares.
• El 8vo. Cuatrimestre de ISC, con base en el objetivo mismo de la
carrera, dentro de sus funciones que comprenden diversas áreas
de aplicación, promueve rehabilitar la red CAES.
• La sala de computo carece por completo de un sistema de red
funcional y de un sistema administrado estable para brindar un
servicio de calidad orientado a la satisfacción del cliente.

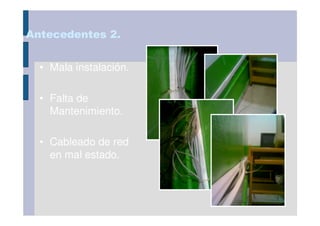

4. Antecedentes 2.
• Mala instalación.
• Falta de
Mantenimiento.
• Cableado de red
en mal estado.

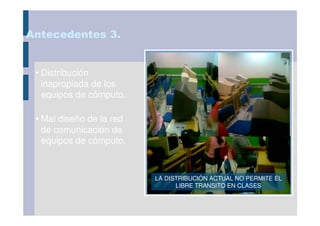

5. Antecedentes 3.
• Distribución
inapropiada de los
equipos de cómputo.
• Mal diseño de la red
de comunicación de
equipos de cómputo.
LA DISTRIBUCIÓN ACTUAL NO PERMITE EL
LIBRE TRANSITO EN CLASES

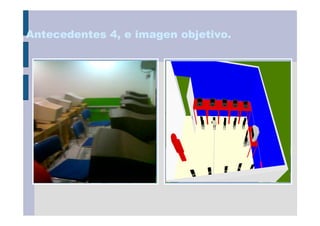

6. Antecedentes 4, e imagen objetivo.
LA DISTRIBUCIÓN ACTUAL NO PERMITE EL
LIBRE TRANSITO EN CLASES

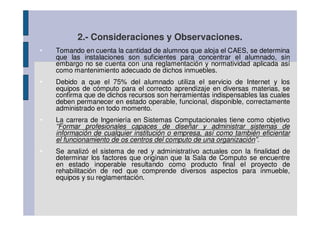

7. 2.- Consideraciones y Observaciones.
• Tomando en cuenta la cantidad de alumnos que aloja el CAES, se determina
que las instalaciones son suficientes para concentrar el alumnado, sin
embargo no se cuenta con una reglamentación y normatividad aplicada así
como mantenimiento adecuado de dichos inmuebles.
• Debido a que el 75% del alumnado utiliza el servicio de Internet y los
equipos de cómputo para el correcto aprendizaje en diversas materias, se
confirma que de dichos recursos son herramientas indispensables las cuales
deben permanecer en estado operable, funcional, disponible, correctamente
administrado en todo momento.
• La carrera de Ingeniería en Sistemas Computacionales tiene como objetivo
“Formar profesionales capaces de diseñar y administrar sistemas de
información de cualquier institución o empresa, así como también eficientar
el funcionamiento de os centros del computo de una organización”.
• Se analizó el sistema de red y administrativo actuales con la finalidad de
determinar los factores que originan que la Sala de Computo se encuentre
en estado inoperable resultando como producto final el proyecto de
rehabilitación de red que comprende diversos aspectos para inmueble,
equipos y su reglamentación.

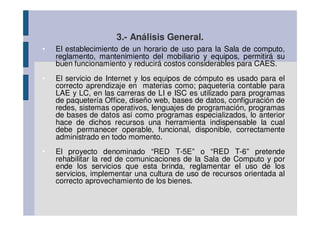

8. 3.- Análisis General.
• El establecimiento de un horario de uso para la Sala de computo,
reglamento, mantenimiento del mobiliario y equipos, permitirá su
buen funcionamiento y reducirá costos considerables para CAES.
• El servicio de Internet y los equipos de cómputo es usado para el
correcto aprendizaje en materias como; paquetería contable para
LAE y LC, en las carreras de LI e ISC es utilizado para programas
de paquetería Office, diseño web, bases de datos, configuración de
redes, sistemas operativos, lenguajes de programación, programas
de bases de datos así como programas especializados, lo anterior
hace de dichos recursos una herramienta indispensable la cual
debe permanecer operable, funcional, disponible, correctamente
administrado en todo momento.
• El proyecto denominado “RED T-5E” o “RED T-6” pretende
rehabilitar la red de comunicaciones de la Sala de Computo y por
ende los servicios que esta brinda, reglamentar el uso de los
servicios, implementar una cultura de uso de recursos orientada al
correcto aprovechamiento de los bienes.

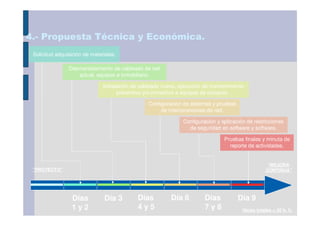

9. 4.- Propuesta Técnica y Económica.
Solicitud adquisición de materiales.
Desmantelamiento de cableado de red
actual, equipos e inmobiliario.
Instalación de cableado nuevo, ejecución de mantenimiento
preventivo y/o correctivo a equipos de cómputo .
Configuración de sistemas y pruebas
de interconexiones de red.
Configuración y aplicación de restricciones
de seguridad en software y software.
Pruebas finales y minuta de
reporte de actividades.
“MEJORA
“PROYECTO” CONTINUA”
Días Día 3 Días Día 6 Días Día 9
1y2 4y5 7y8 Horas totales = 50 h. h.

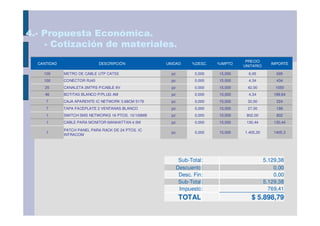

10. 4.- Propuesta Económica.
- Cotización de materiales.
PRECIO
CANTIDAD DESCRIPCIÓN UNIDAD %DESC. %IMPTO IMPORTE
UNITARIO
100 METRO DE CABLE UTP CAT5E pz 0,000 15,000 6,95 695
100 CONECTOR RJ45 pz 0,000 15,000 4,34 434
25 CANALETA 2MTRS P/CABLE 8V pz 0,000 15,000 42,00 1050
46 BOTITAS BLANCO P/PLUG AM pz 0,000 15,000 4,34 199,64
7 CAJA APARENTE IC NETWORK 3.68CM 5178 pz 0,000 15,000 32,00 224
7 TAPA FACEPLATE 2 VENTANAS BLANCO pz 0,000 15,000 27,00 189
1 SWITCH SMS NETWORKS 16 PTOS. 10/100MB pz 0,000 15,000 802,00 802
1 CABLE PARA MONITOR MANHATTAN 4.5M pz 0,000 15,000 130,44 130,44
PATCH PANEL PARA RACK DE 24 PTOS. IC
1 pz 0,000 15,000 1.405,30 1405,3
INTRACOM
Sub-Total: 5.129,38
Descuento: 0,00
Desc. Fin: 0,00
Sub-Total: 5.129,38
Impuesto: 769,41
TOTAL $ 5.898,79

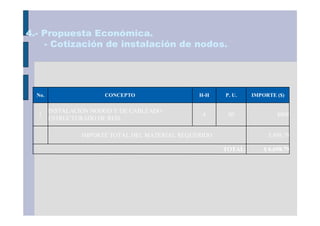

11. 4.- Propuesta Económica.
- Cotización de instalación de nodos.
No. CONCEPTO H-H P. U. IMPORTE ($)
INSTALACIÓN NODOD Y DE CABLEADO
1 4 50 $800
ESTRUCTURADO DE RED.
IMPORTE TOTAL DEL MATERIAL REQUERIDO 5,898.79
TOTAL: $ 6,698.79

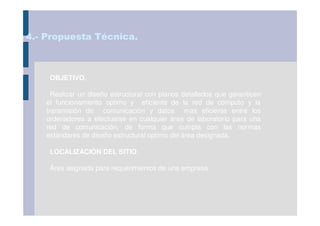

12. 4.- Propuesta Técnica.
OBJETIVO.
Realizar un diseño estructural con planos detallados que garanticen
el funcionamiento optimo y eficiente de la red de computo y la
transmisión de comunicación y datos mas eficiente entre los
ordenadores a efectuarse en cualquier área de laboratorio para una
red de comunicación, de forma que cumpla con las normas
estándares de diseño estructural optimo del área designada.
LOCALIZACIÓN DEL SITIO.
Área asignada para requerimientos de una empresa.

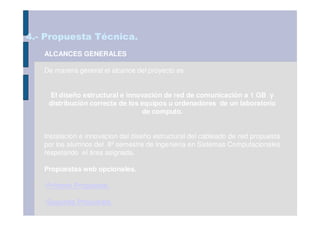

13. 4.- Propuesta Técnica.
ALCANCES GENERALES
De manera general el alcance del proyecto es:
El diseño estructural e innovación de red de comunicación a 1 GB y
distribución correcta de los equipos u ordenadores de un laboratorio
de computo.
Instalacion e innovacion del diseño estructural del cableado de red propuesta
por los alumnos del 8º semestre de Ingeniería en Sistemas Computacionales
respetando el área asignada.
Propuestas web opcionales.
-Primera Propuesta.
-Segunda Propuesta.

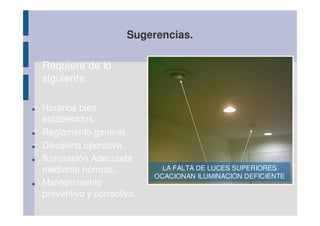

14. Sugerencias.
Requiere de lo
siguiente:
|
Horarios bien
establecidos.
Reglamento general.
Disciplina operativa.
Iluminación Adecuada AIRE ACONDICIONADO EN MAL ESTADO
ALUMNO USANDO SU EQUIPO PORTATIL
mediante normas. LA CON DEFICIENTE SUPERIORES
Y FALTA DE LUCES INSTALACIÓN
PARA CONECTAR CON INTERNET DE CAES
OCACIONAN ILUMINACIÓN DEFICIENTE
Mantenimiento
preventivo y correctivo.

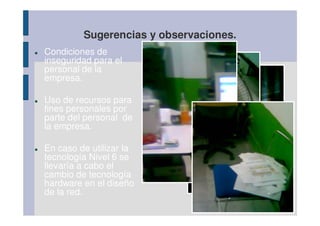

15. Sugerencias y observaciones.
Condiciones de
inseguridad para el
personal de la
empresa.
Uso de recursos para
fines personales por
parte del personal de
la empresa.
En caso de utilizar la
tecnología Nivel 6 se
VENTILADOR SIN
llevaría a cabo el
PROTECCIÓN
cambio de tecnología
hardware en el diseño
de la red.
