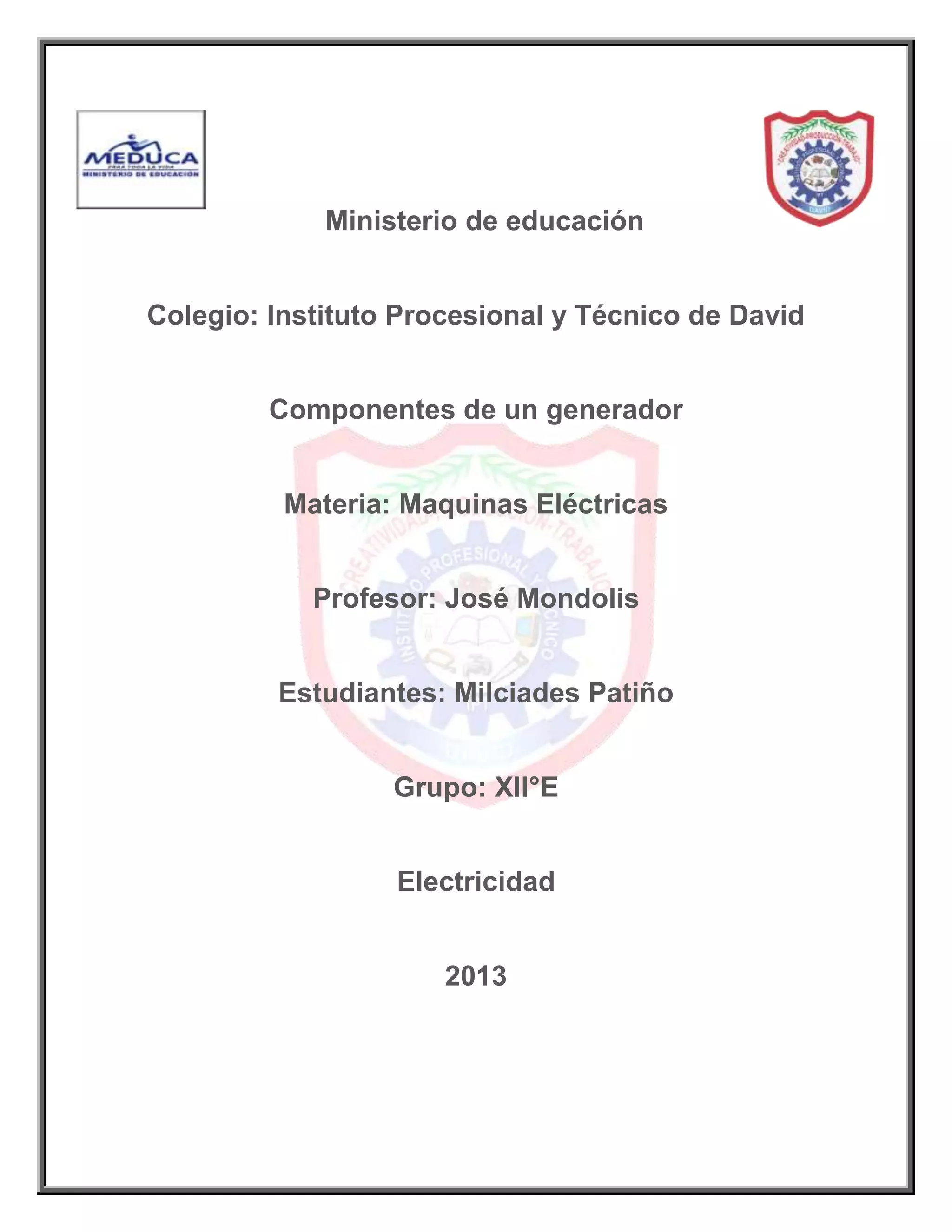

1. Ministerio de educación
Colegio: Instituto Procesional y Técnico de David
Componentes de un generador
Materia: Maquinas Eléctricas
Profesor: José Mondolis
Estudiantes: Milciades Patiño
Grupo: XII°E
Electricidad
2013

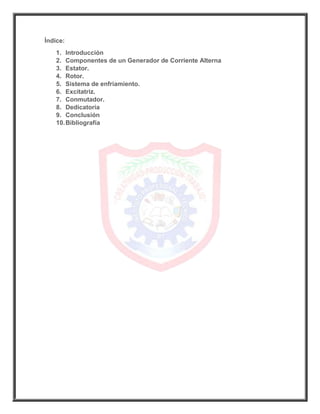

3. Índice:
1. Introducción
2. Componentes de un Generador de Corriente Alterna
3. Estator.
4. Rotor.
5. Sistema de enfriamiento.
6. Excitatriz.
7. Conmutador.
8. Dedicatoria
9. Conclusión
10.Bibliografía

4. Introducción:
Un generador eléctrico es todo dispositivo capaz de mantener una diferencia
de potencial eléctrico entre dos de sus puntos, llamados polos, terminales o
bornes. Los generadores eléctricos son máquinas destinadas a transformar
la energía mecánica en eléctrica. Esta transformación se consigue por la
acción de un campo magnético sobre los conductores eléctricos dispuestos
sobre una armadura (denominada también estator). Si mecánicamente se
produce un movimiento relativo entre los conductores y el campo, se
generara una fuerza electromotriz (F.E.M.).

5. Componentes de un Generador de Corriente Alterna
Los principales componentes de un generador de corriente alterna son los
que se muestran a continuación:
Estator.
Rotor.
Sistema de enfriamiento.
Excitación Independiente.
Conmutador.
*ESTATOR
Los elementos más importantes del estator de un generador de corriente
alterna, son las siguientes:
Componentes mecánicas.
Sistema de conexión en estrella.
Sistema de conexión en delta.
Componentes mecánicas. Las componentes mecánicas de un generador
son las siguientes:
La carcaza.
El núcleo.
Las bobinas.
La caja de terminales.
Sistema de conexión en estrella. Los
devanados del estator de un generador de C.A.
están conectados generalmente en estrella, en
la siguiente figura T1, T2, T3 representan las
terminales de línea (al sistema) T4, T5, T6 son
las terminales que unidas forman el neutro.
Sistema de conexión delta. La conexión delta
se hace conectando las terminales 1 a 6, 2 a 4 y 3 a 5, las terminales de línea
se conectan a 1, 2 y 3, con esta conexión se tiene con relación a la conexión
estrella, un voltaje menor, pero en cambio se incrementa la corriente de
línea.

6. EL ROTOR
Para producir el campo magnético sobre el rotor se utilizan polos que
consisten de paquetes de laminaciones de fierro magnético (para reducir las
llamadas corrientes circulantes) con
conductores de cobre arrollados
alrededor del hierro, estos polos están
excitados por una corriente directa. Los
polos del rotor se arreglan por pares
localizados o separados 180º. Desde el
punto de vista constructivo, los rotores
se construyen del tipo polos salientes
(baja velocidad) o rotor cilíndrico (alta velocidad).
En el rotor se encuentran alojadas las bobinas del devanado de campo que
inducen el voltaje en el devanado de armadura, en donde se encuentran las
bobinas que determinan si el generador es monofásico o trifásico.
Voltaje de salida monofásico. Un generador que tiene un voltaje de salida
monofásico, se lo denomina generador monofásico. Este voltaje de salida se
obtiene con un conjunto de bobinas de
armadura en el estator, si se trata de un
generador monofásico de dos polos;
entonces, se dice que estos polos son Norte
y Sur con conductores que son parte de los
conductores de armadura continuos y que
llenan las ranuras del estator.
Las ranuras están separadas
mecánicamente y eléctricamente por 180º,
de modo que cuando el flujo proveniente del polo norte intercepta el lado
A(1) del conductor, el flujo que retoma al polo sur intercepta al lado A(2) del
conducto, obteniéndose como resultado la generación de un pico de voltaje
entre A(1) y A(2). Cuando los polos norte y sur están perpendiculares con
respecto al plano de los conductores A(1) y A(2), no hay líneas de fuerzas
que intercepten los conductores y, entonces la diferencia de voltaje entre
A(1) y A(2) es cero. Cuando el rotor completa una revolución (360º) se dice
que ha completado un
ciclo.

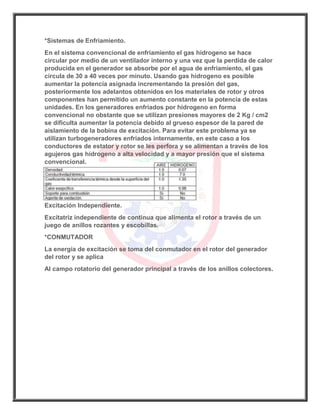

7. *Sistemas de Enfriamiento.
En el sistema convencional de enfriamiento el gas hidrogeno se hace
circular por medio de un ventilador interno y una vez que la perdida de calor
producida en el generador se absorbe por el agua de enfriamiento, el gas
circula de 30 a 40 veces por minuto. Usando gas hidrogeno es posible
aumentar la potencia asignada incrementando la presión del gas,
posteriormente los adelantos obtenidos en los materiales de rotor y otros
componentes han permitido un aumento constante en la potencia de estas
unidades. En los generadores enfriados por hidrogeno en forma
convencional no obstante que se utilizan presiones mayores de 2 Kg / cm2
se dificulta aumentar la potencia debido al grueso espesor de la pared de
aislamiento de la bobina de excitación. Para evitar este problema ya se
utilizan turbogeneradores enfriados internamente, en este caso a los
conductores de estator y rotor se les perfora y se alimentan a través de los
agujeros gas hidrogeno a alta velocidad y a mayor presión que el sistema
convencional.
Excitación Independiente.
Excitatriz independiente de continua que alimenta el rotor a través de un
juego de anillos rozantes y escobillas.
*CONMUTADOR
La energía de excitación se toma del conmutador en el rotor del generador
del rotor y se aplica
Al campo rotatorio del generador principal a través de los anillos colectores.

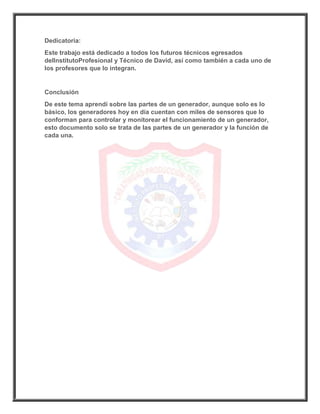

8. Dedicatoria:
Este trabajo está dedicado a todos los futuros técnicos egresados
delInstitutoProfesional y Técnico de David, así como también a cada uno de
los profesores que lo integran.
Conclusión
De este tema aprendí sobre las partes de un generador, aunque solo es lo
básico, los generadores hoy en día cuentan con miles de sensores que lo
conforman para controlar y monitorear el funcionamiento de un generador,
esto documento solo se trata de las partes de un generador y la función de
cada una.

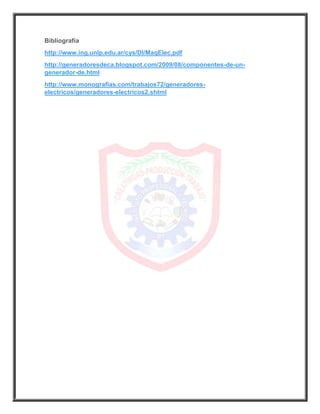

9. Bibliografía
http://www.ing.unlp.edu.ar/cys/DI/MaqElec.pdf
http://generadoresdeca.blogspot.com/2009/08/componentes-de-un-
generador-de.html
http://www.monografias.com/trabajos72/generadores-
electricos/generadores-electricos2.shtml
