El presente trabajo tiene como objetivo comprender el estudio de la
corriente alterna, por el cual es necesario realizar un recorrido por distintas
definiciones que este abarca, con el fin de aprender un poco más de dicho tema.
Posteriormente, analizaremos contenido como lo son: su historia, magnitudes,
inductancia, capacitancia, entre otros con el fin de realizar de manera correcta un
circuito eléctrico y obtener más información sobre este. Mejorando así nuestro
aprendizaje.

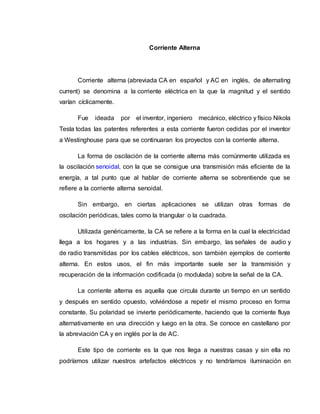

3. Corriente Alterna
Corriente alterna (abreviada CA en español y AC en inglés, de alternating
current) se denomina a la corriente eléctrica en la que la magnitud y el sentido
varían cíclicamente.
Fue ideada por el inventor, ingeniero mecánico, eléctrico y físico Nikola
Tesla todas las patentes referentes a esta corriente fueron cedidas por el inventor
a Westinghouse para que se continuaran los proyectos con la corriente alterna.
La forma de oscilación de la corriente alterna más comúnmente utilizada es
la oscilación senoidal, con la que se consigue una transmisión más eficiente de la
energía, a tal punto que al hablar de corriente alterna se sobrentiende que se
refiere a la corriente alterna senoidal.
Sin embargo, en ciertas aplicaciones se utilizan otras formas de
oscilación periódicas, tales como la triangular o la cuadrada.
Utilizada genéricamente, la CA se refiere a la forma en la cual la electricidad
llega a los hogares y a las industrias. Sin embargo, las señales de audio y
de radio transmitidas por los cables eléctricos, son también ejemplos de corriente
alterna. En estos usos, el fin más importante suele ser la transmisión y
recuperación de la información codificada (o modulada) sobre la señal de la CA.
La corriente alterna es aquella que circula durante un tiempo en un sentido
y después en sentido opuesto, volviéndose a repetir el mismo proceso en forma
constante. Su polaridad se invierte periódicamente, haciendo que la corriente fluya
alternativamente en una dirección y luego en la otra. Se conoce en castellano por
la abreviación CA y en inglés por la de AC.
Este tipo de corriente es la que nos llega a nuestras casas y sin ella no
podríamos utilizar nuestros artefactos eléctricos y no tendríamos iluminación en

4. nuestros hogares. Este tipo de corriente puede ser generada por un alternador o
dinamo, la cual convierten energía mecánica en eléctrica.
El mecanismo que lo constituye es un elemento giratorio llamado rotor,
accionado por una turbina el cual al girar en el interior de un campo magnético
(masa), induce en sus terminales de salida un determinado voltaje. A este tipo de
corriente se le conoce como corriente alterna (a).
Magnitudes de la corriente alterna (c.a.)
Los valores que caracterizan a la corriente alterna son:
Valor máximo (Vmax)
Valor instantáneo (Vi
Se calcula a partir de la fórmula:
Vi = Vmax * sen (wt).
Donde wt es el ángulo en el que deseamos obtener el valor instantáneo.
Valor eficaz (Vef):
Se calcula con la fórmula:
Vef = Vmax / √2
Para la corriente de la red es de 230 V.
Periodo (T
Corresponde con 360º. Para la corriente de red es de 20 ms.
La frecuencia (F):
Se calcula con la fórmula:
F = 1/T
Para la corriente de la red es de 50 Hz.

5. Una ventaja de la corriente alterna es que en cada ciclo el valor de la
tensión pasa por cero, y esto facilita la desconexión de los aparatos.
Inductancia
La Inductancia también denominada inductancia propia es la propiedad de
un circuito o elemento de un circuito para retardar el cambio en la corriente que
pasa por él. El retardo está acompañado por absorción o liberación de energía y
se asocia con el cambio en la magnitud del campo magnético que rodea los
conductores. En cualquier circuito, todo flujo magnético, alrededor de los
conductores que transportan la corriente, pasa en la misma dirección a través de
la ventana formada por el circuito.
Esta acción de oposición es una manifestación de la ley de Lenz en la
que cualquier voltaje magnético inducido se generará siempre en una dirección tal,
que se opone a la acción que lo causa.
La inductancia se simboliza con la letra L y se mide en henrios (H) o en
submúltiplos de esta unidad, el MILIHENRIO ( mH ) que es la milésima del henrio
y el MICROHENRIO ( µH ) , millonésima del henrio y su representación gráfica es
por medio de un hilo enrollado, algo que recuerda que la inductancia se debe a un
conductor ligado a un campo magnético. La fuente del campo magnético es la
carga en movimiento, o corriente. Si la corriente varía con el tiempo, también el
campo magnético varía con el tiempo. Un campo que varía con el tiempo induce a
un voltaje en cualquier conductor presente en el campo. El parámetro de circuito
de la inductancia relaciona el voltaje inducido con la corriente.
El signo menos proviene de la ley de Lenz, e indica que el voltaje se genera
en una dirección opuesta al cambio de flujo que lo causa. Debido a su acción de
oposición, el voltaje inducido magnéticamente se denomina frecuentemente fuerza
contra-electromotriz.

6. Capacitancia
Se define como la razón entre la magnitud de la carga de cualquiera de los
conductores y la magnitud de la diferencia de potencial entre ellos.
La capacitancia siempre es una cantidad positiva y puesto que la diferencia
de potencial aumenta a medida que la carga almacenada se incrementa, la
proporción Q / V es constante para un capacitor dado. En consecuencia la
capacitancia de un dispositivo es una medida de su capacidad para almacenar
carga y energía potencial eléctrica.
Capacitor
Considere dos conductores que tienen una diferencia de potencial V entre
ellos. Supongamos que tienen cargas iguales y opuestas, como en la figura. Una
combinación de este tipo se denomina capacitor. La diferencia de potencial V es
proporcional a la magnitud de la carga Q del capacitor.(Esta puede probarse por la
Ley de coulomb o a través de experimentos.
Circuito eléctrico
El circuito eléctrico es el recorrido preestablecido por el que se desplazan
las cargas eléctricas.
Se denomina circuito eléctrico a una serie de elementos o componentes
eléctricos o electrónicos, tales como resistencias, inductancias, condensadores,
fuentes, y/o dispositivos electrónicos semiconductores, conectados eléctricamente
entre sí con el propósito de generar, transportar o modificar señales electrónicas o
eléctricas.
Potencia eléctrica
La Potencia eléctrica es la relación de paso de energía de un flujo por
unidad de tiempo, es decir, la cantidad de energía entregada o absorbida por un
elemento en un tiempo determinado. La potencia eléctrica se representa con la
letra P y la unidad de medida es el Vatio (Watt).

7. Potencia en corriente alterna
El cálculo de la potencia eléctrica en circuito de corriente alterna se hace
más complejo debido al desfase que provocan ciertos consumidores entre la
corriente y la tensión.
Por esto cuando se trata de corriente alterna (AC) sinusoidal, el promedio
de potencia eléctrica desarrollada por un dispositivo de dos terminales es una
función de los valores eficaces o valores cuadráticos medios, de la diferencia de
potencial entre los terminales y de la intensidad de corriente que pasa a través del
dispositivo.
Si a un circuito se aplica una tensión sinusoidal V(t) con velocidad angular w
y valor de pico V0 de forma que. V(t) = V0 * sen(wt)
Esto provocará, en el caso de un circuito de carácter inductivo (caso más
común), una corriente I(t) desfasada un ángulo Ø respecto de la tensión aplicada.
I(t) = I0 * sen (wt - Ø)
Para el caso puramente resistivo, se puede tomar el ángulo de desfase
como cero. La potencia instantánea vendrá dada como el producto de las
expresiones anteriores:
P(t) = V0 * I0 * sen (wt) * sin (wt - Ø)
Aplicando trigonometría, la expresión anterior puede transformarse en la
siguiente:
P(t) = U0 * I0 *
Sustituyendo los valores del pico por los eficaces:
P(t) = V * I cos(Ø) – V * I cos(2wt - Ø)

8. Se obtiene así para la potencia un valor constante, V * I cos(Ø) y otro variable con
el tiempo V * I cos(2wt - Ø) , al primer valor se le denomina potencia activa y al
segundo potencia fluctuante.

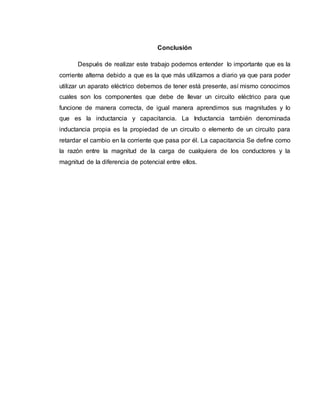

9. Conclusión
