1. CORRIENTE CONTINUA
CAMILO ALBORNOZ
DIEGO ALMENDRA
ALFREDO ARAYA
PROFESOR: ROBERTO RUBILAR

2. INTRODUCCIÓN
HISTÓRICA
Los orígenes de la
electricidad se
remontan a la antigua
Grecia
Tales de Mileto observo
que al frotar ámbar con
trozo de cuero, este
ultimo era capaz de
atraer objetos
pequeños.

3. ELECTRICIDAD
MODERNA
En 1600 William
Gilbert publica “De
Magnete”
Nueva generación de
científicos: Coulomb,
Volta, Kirchhhoff, Ampere
Ohm, Faraday, entre
otros

4. UNIDADES
Ampere: Intensidad de corriente
Volt: Diferencia de potencial
Ohm: Resistencia eléctrica
André-Marie
Ampère
Alessandro Volta
Georg Simon Ohm

5. LEYES DE
ELECTRICIDAD

6. ¿QUÉ ES LA CORRIENTE
CONTINUA?
Es el flujo continuo de carga eléctrica a través de un conductor entre dos
puntos de distinto potencial, que no cambia de sentido con el tiempo. En la
corriente continua las cargas eléctricas circulan siempre en la misma
dirección. También se dice corriente continua cuando los electrones se
mueven siempre en el mismo sentido, el flujo se denomina corriente
continua y va (por convenio) del polo positivo al negativo.1

7. LEY DE OHM
“La corriente eléctrica es
directamente proporcional al
voltaje e inversamente
proporcional a la resistencia
eléctrica”

8. LEYES DE
KIRCHHOFF
Ley de los nodos: La
suma algebraica de las
corrientes que entran a
un nodo y las que salen
es cero
Ley de las malla: En una
malla, la suma
algebraica de las
fuentes de alimentación
es igual a la suma de
las caídas de tensión

9. TIPOS DE CONEXIONES DE
RESISTENCIAS
Resistencia en serie
Resistencia en
Paralelo
Conexión mixta

10. LEY DE OHM EN CIRCUITOS
CIRCUITO SERIE
La corriente circula por un solo conductor
y no se ramifica en ningún nodo, por lo
tanto la corriente es la misma en todo el
circuito.
El voltaje de la fuente, es la suma de los
voltajes en las resistencias:
V = V1 + V2 + V3

11. LEY DE OHM EN CIRCUITOS
CIRCUITO PARALELO

12. CONDUCTORES

13. INFLUENCIA DE LA
TEMPERATURA EN
CONDUCTORES
La resistencia de un conductor varía con la temperatura, siendo el aumento
de la resistencia directamente proporcional al aumento de temperatura.

14. EFECTO JOULE
La corriente al circular por un conductor
produce cierta cantidad de calor, por lo
tanto se produce una perdida de tensión
entre el punto de alimentación y punto
de utilización
La disipación de calor es la
potencia eléctrica

15. ANÁLISIS DE
CIRCUITOS
El análisis de circuitos se
basa en calcular
intensidades de corrientes,
tensiones y resistencias.
Los principales elementos de un
circuito eléctrico son: Fuente de
voltaje, switch, conductores, nodos
y mallas.

16. CIRCUITOS
EQUIVALENTES
Se puede simplificar el estudio
de un circuito si se simplifican
sus componentes.
Un circuito es equivalente en sus
terminales si la tensión y la corriente
que fluye a través de ellos son
iguales.

17. TRANSFORMACIÓN
DELTA-ESTRELLA
Entre los circuitos mas
empleados se
encuentran el circuito
delta y el circuito
estrella.
Estos dos circuitos son
equivalentes, por lo que por
medio de ecuaciones se
pueden remplazar
mutuamente.

19. EJEMPLO
(TRIANGULO A ESTRELLA)

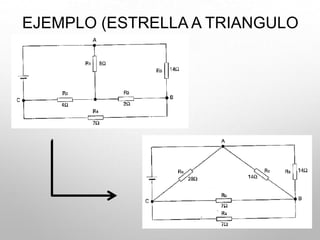

20. EJEMPLO (ESTRELLA A TRIANGULO

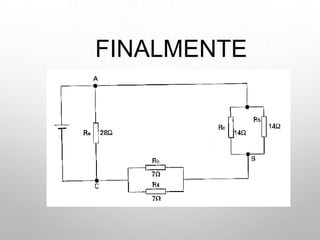

21. FINALMENTE

22. TRANSFORMACIÓN DE
FUENTES
TEOREMA DE THEVENIN.
Mediante este teorema es posible reducir una red compleja con varias cargas
interconectadas entre si y encontrar un circuito equivalente sencillo, en el que
solamente aparezca una fuente de tensión ideal con una resistencia en serie.

23. TRANSFORMACIÓN DE
FUENTES
TEOREMA DE NORTON.
Establece que cualquier circuito lineal se puede sustituir por una fuente
equivalente de intensidad en paralelo con una impedancia equivalente.
La resistencia de Norton tiene el mismo valor que la resistencia de Thévenin. La
corriente de Norton se calcula como la corriente que circula por el equivalente de
Thévenin poniendo en cortocircuito a los terminales A y B, es decir Vt/Rt.

24. APLICACIONES
Si bien la corriente continua no es tan
utilizada como la corriente alterna,
existen diversos campos en donde aún
es esencial.

25. BATERIAS
El principio de funcionamiento de una
batería está basado esencialmente en un
proceso químico reversible llamado
reducción-oxidación (también conocida
como redox), un proceso en el cual uno de
los componentes se oxida (pierde
electrones) y el otro se reduce (gana
electrones), lo cual es corriente continua
ya que se genera un flujo constante de
electrones entre el componente que se
oxida y el que se reduce.

26. MOTOR DE CORRIENTE
CONTINUA
Transforma la energía
eléctrica en energía
mecánica, provocando un
movimiento rotatorio
Se ve poco afectado por
los cambios bruscos de
tensión
Su potencia es
casi constante
El motor de corriente continua (C.C.) es la
máquina eléctrica más antigua empleada
en aplicaciones de potencia y tracción.
