El documento describe el proceso de invasión que ocurre cuando el fluido de perforación fuerza el lodo a penetrar en la formación permeable debido a la diferencia de presión. Explica que la invasión del lodo causa problemas en la interpretación de los perfiles eléctricos y lista variables como el peso del lodo, la permeabilidad, el contenido de arcilla, los fluidos presentes, el tiempo de contacto y la porosidad que afectan el diámetro de la invasión.

1. PROCESO DE INVASIÓN Brigetti Gil
CI. 23.740.609

2. PROCESO DE INVASION
Es la que se genera cuando la columna de fluido de perforación
fuerza el filtrado a penetrar en la formación permeable, debido a la
diferencia de presión entre esta y la formación.
La invasión causada por el filtrado de lodo
y la evaluación del alcance de la misma al
momento de la toma del registro, causa
problemas muy particulares en la
interpretación de los perfiles eléctricos.

4. EFECTO DE LA INVASIÓN EN
MEDICIONES DE RESISTIVIDAD

5. VARIABLES EN EL PROCESO DE
INVASIÓNLodo: Debe ser de baja perdida de agua de tal manera que si el diámetro de
invasión sea pequeño, y no afecte la lectura de los registros, esta demostrado
experimentalmente lo siguiente:
Peso del Lodo: A mayor peso del lodo, mayor será la presión hidrostática y
por ende también lo será del diámetro de invasión.
Permeabilidad: A menor permeabilidad la invasión es menor, a mayor
permeabilidad la invasión es mayor.
Arcilla: & menor contenido de arcilla la invasión es profunda, a mayor
contenido de arcilla la invasión es menor.
Fluidos presentes: frente a un acuífero (100% agua), el diámetro de invasión
es mayor. Sin embargo frente a una formación el diámetro de la invasión es
menor.
Tiempo de permanencia del lodo en contacto con las formaciones desnudas:
A mayor tiempo de permanencia, mayor invasión. A menor tiempo de
permanencia, menor será la invasión.
Porosidad: A menor porosidad la invasión es profunda, a mayor porosidad la
invasión es menor.

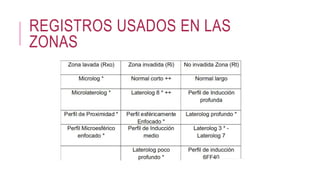

6. REGISTROS USADOS EN LAS
ZONAS
