El documento habla sobre el proceso de invasión durante la perforación de pozos petroleros. La invasión ocurre cuando el lodo de perforación y sus fluidos se filtran e ingresan a la formación geológica, desplazando los fluidos originales y creando una zona invadida adyacente al pozo. Esto altera las lecturas de resistividad, por lo que se usan tres curvas de resistividad para medir zonas someras, medias y profundas.

1. República Bolivariana de Venezuela.
Ministerio del Poder Popular para la Educación
Universitaria, Ciencia y Tecnología.
Instituto Universitario Politécnico “Santiago Mariño”

2. Proceso por el cual el filtrado
del lodo, y a veces el lodo
entero, ingresa en una
formación permeable. El
filtrado del lodo desplaza la
totalidad o parte de los fluidos
móviles presentes en la
formación, dejando una zona
invadida.

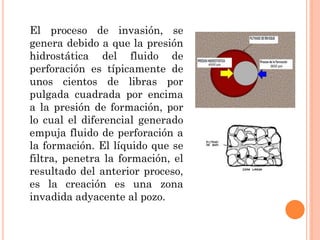

3. El proceso de invasión, se
genera debido a que la presión
hidrostática del fluido de
perforación es típicamente de
unos cientos de libras por
pulgada cuadrada por encima
a la presión de formación, por
lo cual el diferencial generado
empuja fluido de perforación a
la formación. El líquido que se
filtra, penetra la formación, el
resultado del anterior proceso,
es la creación es una zona
invadida adyacente al pozo.

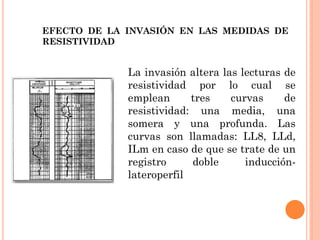

6. EFECTO DE LA INVASIÓN EN LAS MEDIDAS DE
RESISTIVIDAD
La invasión altera las lecturas de
resistividad por lo cual se
emplean tres curvas de
resistividad: una media, una
somera y una profunda. Las
curvas son llamadas: LL8, LLd,
ILm en caso de que se trate de un
registro doble inducción-
lateroperfil
