Este informe técnico describe los componentes básicos de un circuito eléctrico, incluyendo nodos, ramales, mallas y fuentes. Explica que un circuito puede ser en serie, en paralelo o mixto, dependiendo de cómo se conectan sus componentes. También proporciona instrucciones para construir un circuito simple con focos y una batería, además de normas básicas de seguridad para trabajar con electricidad.

1. INFORME TECNICO CIRCUITO
STTEVAN BELTRAN CORREA
GRADO-16
Profesor
Guillermo Mondragón
Área
Tecnología
INSTITUCIÓN EDUCATIVA
LICEO DEPARTAMENTAL
2017

2. CIRCUITO
Un circuito es una red electrónica (fuentes, interruptores y semiconductores) que
contiene al menos una trayectoria cerrada. Un circuito lineal, que consta de
fuentes, componentes lineales (resistencias, condensadores, inductores) y
elementos de distribución lineales (líneas de transmisión o cables), tiene la
propiedad de la súper lineal. Además, son más fáciles de analizar, usando
métodos en el dominio de la frecuencia, para determinar su respuesta en corriente
directa, en corriente alterna y transitoria.
Un circuito resistivo es un circuito que contiene solo resistencias y fuentes de
voltaje y corriente. El análisis de circuitos resistivos es menos complicado que el
análisis de circuitos que contienen capacitores e inductores. Si las fuentes son de
corriente directa, se denomina circuito de corriente eléctrica.
PARTES DE UN CIRCUITO
 Componente: un dispositivo con dos o más terminales en el que puede fluir
interiormente una carga. En la figura 1 se ven 9 componentes entre resistores
y fuentes.
 Nodo: punto de un circuito donde concurren más de dos conductores. A, B, C,
D, E son nodos. C no se considera un nuevo nodo, porque se puede
considerar el mismo nodo que A, ya que entre ellos no existe diferencia de
potencial o tener tensión 0 (VA - VC = 0).
 Rama: porción del circuito comprendida entre dos nodos consecutivos. En la
figura 1 hay siete ramales: AB por la fuente, BC por R1, AD, AE, BD, BE y DE.
Obviamente, por un ramal sólo puede circular una corriente.
 Malla: cualquier camino cerrado en un circuito eléctrico.
 Fuente: componente que se encarga de transformar algún tipo de energía en
energía eléctrica. En el circuito de la figura 1 hay tres fuentes: una de
intensidad, I, y dos de tensión, E1 y E2.
 Conductor: comúnmente llamado cable, es un hilo de resistencia despreciable
(idealmente cero) que une los elementos para formar el circuito.

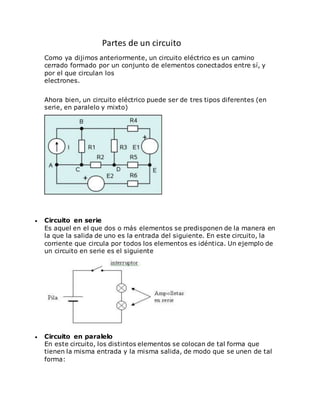

3. Partes de un circuito
Como ya dijimos anteriormente, un circuito eléctrico es un camino
cerrado formado por un conjunto de elementos conectados entre sí, y
por el que circulan los
electrones.
Ahora bien, un circuito eléctrico puede ser de tres tipos diferentes (en
serie, en paralelo y mixto)
 Circuito en serie
Es aquel en el que dos o más elementos se predisponen de la manera en
la que la salida de uno es la entrada del siguiente. En este circuito, la
corriente que circula por todos los elementos es idéntica. Un ejemplo de
un circuito en serie es el siguiente
 Circuito en paralelo
En este circuito, los distintos elementos se colocan de tal forma que
tienen la misma entrada y la misma salida, de modo que se unen de tal
forma:

4.  Circuito mixto
Este circuito, simplemente consiste en que en un mismo circuito existen
elementos conectados en serie y en paralelo a la vez, como se indica en
la siguiente imagen:

5. MATERIALES Y HERRAMIENTAS
Uno o dos metros de alambre con aislante (de alambre de metal cubierto por un
forro de plástico)
-Una batería de 9 volts (cuadrada) o un eliminador del voltaje que sea (eliminador
esa cajita negra que le conectas a la mini televisión u otro aparato, tienen
graduaciones de 1.5v 3v., 9 v, 12 v)
-Tres foquitos para linterna y tres soques
NORMAS DE SEGURIDAD
Los riesgos representados por la electricidad son de diversos tipos. Entre
ellos merecen citarse:
a) La descarga a través de ser humano.
b) La producción de un incendio o explosión
El peligro de una descarga de electricidad a través de ser humano
Si el individuo no aislado toca uno de los polos de un conductor la
electricidad de descargará a tierra a través de su cuerpo. En cambio, si el
contacto de realiza simultáneamente con los dos polos del conductor, el
cuerpo del individuo servirá para cerrar el circuito.
La magnitud del daño producido por una descarga eléctrica depende de
la intensidad de la corriente (amperaje), de la duración de la misma y de
la trayectoria recorrida en el cuerpo del sujeto.
Dado que en el momento de la descarga eléctrica el individuo pasa a
formar parte del circuito hay que tener en cuenta otros factores tales
como su mayor o menor conductividad, por ejemplo, el estado de
humedad de la piel influye, ya que si ésta está mojada disminuye su
resistencia al pasaje de la corriente, es decir que el sujeto se vuelve
mejor conductor.
El peligro de muerte es mayor cuando la corriente eléctrica atraviesa
órganos vitales en su paso por el individuo: corazón (fibrilación),
pulmones, sistema nervioso (paro respiratorio).
