2. Contenido
Índice
Aula Telemática HDT Modelo 1 para 1 a 3 aulas
1.1.0
EQUIPAMIENTO BASE.
1.1.1 DIAGRAMA DE AULA.
1.1.2 CANTIDAD DE EQUIPAMIENTO POR AULA TELEMÁTICA.
1.1.3 CONFIGURACION MÍNIMA DE LOS EQUIPOS.
1.1.4
CONDICIONES NECESARIAS PARA REALIZAR LA INSTALACIÓN
“AULA LISTA”.
1.1.5 INSTALACIÓN Y SUMINISTRO DE SISTEMA ELÉCTRICO.
1.1.6 PROPUESTA DE MOBILIARIO.

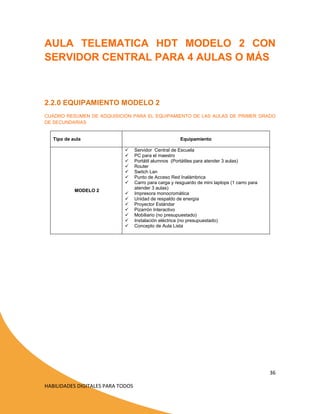

Aula Telemática HDT Modelo 2 con Servidor Central para 4 aulas o más
2.2.0
EQUIPAMIENTO BASE.

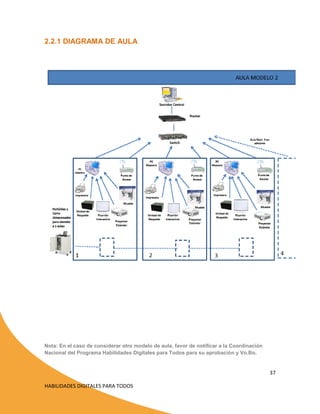

2.2.1 DIAGRAMA DE AULA.
2.2.2 CANTIDAD DE EQUIPAMIENTO POR AULA TELEMÁTICA.
2.2.3 CONFIGURACION MÍNIMA DE LOS EQUIPOS.
2.2.4
CONDICIONES NECESARIAS PARA REALIZAR LA INSTALACIÓN
“AULA LISTA”.
2.2.5 INSTALACIÓN Y SUMINISTRO DE SISTEMA ELÉCTRICO.
2.2.6 PROPUESTA DE MOBILIARIO.
2
HABILIDADES DIGITALES PARA TODOS
3. AULA TELEMATICA HDT MODELO 1 PARA 1
A 3 AULAS
1.1.0 EQUIPAMIENTO MODELO 1
CUADRO RESUMEN DE ADQUISICIÓN PARA EL EQUIPAMIENTO DE LAS AULAS DE PRIMER GRADO
DE SECUNDARIAS
Tipo de aula
Equipamiento
MODELO 1
Servidor
Portátil alumnos
Router
Switch LAN
Punto de Acceso Red Inalámbrica
Carro para carga y resguardo de portátiles
Impresora
Unidad de respaldo de energía
Proyector Estándar
Pizarrón Interactivo
Mobiliario (no presupuestado)
Instalación eléctrica (no presupuestado)
Concepto de Aula Lista
3
HABILIDADES DIGITALES PARA TODOS
4. 1.1.1 DIAGRAMA DE AULA
Nota: En el caso de considerar otro modelo de aula, favor de notificar a la Coordinación
Nacional del Programa Habilidades Digitales para Todos para su aprobación y Vo.Bo.
4
HABILIDADES DIGITALES PARA TODOS
5. 1.1.2 CANTIDAD DE EQUIPAMIENTO POR AULA TELEMATICA
MODELO 1
El Equipamiento descrito a continuación, cumple con los requerimientos mínimos
necesarios para el correcto funcionamiento del software educativo “Explora
Secundaria 2.0” y versiones posteriores.
CANTIDAD
1
1 POR
ALUMNO
1
1 CADA 3
AULAS
DESCRIPCIÓN
SERVIDOR MAESTRO
COMPUTADOR PORTATIL PARA ALUMNOS.
ROUTER
SWITCH LAN
1
SOLUCIÓN INALÁMBRICA PARA LA CONECTIVIDAD DE TODOS LOS EQUIPOS.
1

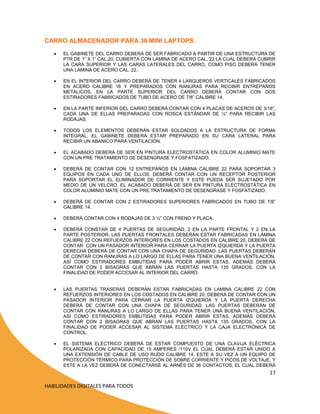

CARRO ALMACENADOR PARA 36 COMPUTADORAS PORTÁTILES, Y PARA
RECARGA DE BATERIA
1
IMPRESORA MONOCROMÁTICA
1
FUENTE DE PODER ININTERRUMPIBLE
1
PROYECTOR ESTÁNDAR
1
PIZARRÓN INTERACTIVO
1
MUEBLE PARA COMPUTADORA PROFESOR, FUENTE DE PODER
ININTERRUMPIBLE E IMPRESORA. (PROPUESTA, NO PRESUPESTADO)
1 POR
ALUMNO Y 1
SILLAS (PROPUESTA, NO PRESUPESTADO)
5
HABILIDADES DIGITALES PARA TODOS
6. MAESTRO
1
MESA PARA COMPUTADORA PORTÁTIL DEL ALUMNO (PROPUESTA, NO
PRESUPESTADO)
1
INSTALACIÓN Y SUMINISTRO DE SISTEMA ELÉCTRICO, CONCEPTO DE AULA
LISTA
1.1.3 CONFIGURACIÓN MÍNIMA DE LOS EQUIPOS
ESTO ES QUE LOS OFERTANTES PODRÁN OFRECER CONFIGURACIONES SUPERIORES
SERVIDOR MAESTRO
CONFIGURACIÓN MÍNIMA
PROCESADOR
DEBERÁ OFRECER LA FUNCIONALIDAD Y DESEMPEÑO DE UN
PROCESADOR INTEL CORE i5 2500 O SU EQUIVALENTE EN AMD
TARJETA MADRE
LA MOTHERBOARD DEBERÁ TENER GRABADA LA MARCA DEL
FABRICANTE DESDE EL PROCESO DE FABRICACIÓN, SIN ALTERACIONES
NI CORRECCIONES DE INGENIERÍA.
CHIPSET
DEBERA OFRECER LA FUNCIONALIDAD Y DESEMPEÑO DE UN CHIPSET
INTEL Q67 O SUPERIOR O SU EQUIVALENTE EN AMD U OTRAS FAMILIAS
Y COMPATIBLE CON LA PLATAFORMA OFERTADA.
BIOS
BIOS MISMA MARCA DEL EQUIPO Y PROPIETARIO DEL FABRICANTE O
CON DERECHOS RESERVADOS. FLASH BIOS PLUG & PLAY.
MEMORIA
ESTANDAR/ MAXIMA
DEBERÁ PROPORCIONAR 4GB DDR3 DE MEMORIA RAM Y DEBERÁ
PERMITIR EXPANDIRLA A 8 GB DDR3
ADMINISTRACIÓN
DEBERÁ CONTAR CON ADMINISTRACIÓN DMI PROPIETARIO DEL
FABRICANTE DEL EQUIPO CON ACCESO AL SETUP POR MEDIO DE
PASSWORD DE ADMINISTRADOR Y/O USUARIO.
ARQUITECTURA
TIPO PCI/ PCIE.
SLOTS PCI/PCIE
4 EN TOTAL: PUDIENDO SER 2 PCI, 1 PCIE 16X Y 1 PCIE 1X O BIEN 1 PCI, 2
PCIE 16X Y 1 PCIE 1X
6
HABILIDADES DIGITALES PARA TODOS
7. GABINETE
DISCO DURO
DE TIPO MINITORRE METALICO CON CHAPA DE SEGURIDAD INTEGRADA
DE FABRICA, LLAVE ESTANDAR Y/O ELECTRONICA, QUE EVITE LA
SUSTRACCIÓN DE LOS COMPONENTES INTERNOS.
DEBERÁ PERMITIR ALMACENAR, AL MENOS, 500 GB EN UN DISCO DURO
INTERNO AL GABINETE Y PARA UNA ÓPTIMA TASA DE TRANSFERENCIA
SE REQUIERE AL MENOS FUNCIONE A 7200 RPM CON FUNCIONALIDADES
DE LA TECNOLOGÍA SATA-II A 3.0 GB/S.
CONTROLADOR O
TARJETA DE VIDEO
PARA UN MEJOR DESEMPEÑO DE LAS APLICACIONES DEBERÁ INCLUIR
UNA TARJETA DE VIDEO DE AL MENOS 512 MB DE MEMORIA
COMPARTIDA CON PROCESAMIENTO DE IMÁGENES
MONITOR
DEBERÁ INCLUIR UN MONITOR PLANO DE TECNOLOGÍA LCD DE AL
MENOS 18”. EL MONITOR DEBERÁ DE CONTAR CON UN RADIO DE
CONTRASTE DE 1000:1. LA RESOLUCIÓN MÍNIMA DE 1024 X 768
PREFERENTE DE 1440 X 900 (WIDE SCREEN) PIXELES, 16.7 MILLONES DE
COLORES.
KIT MULTIMEDIA
CD-RW/DVD-RW COMBO INTERNO (IDE-EIDE-DVD 16X-CD 48X), PLUG AND
PLAY; DE LA MISMA MARCA DEL EQUIPO Y/O CON NUMERO DE PARTE
DEL FABRICANTE DEL EQUIPO. TARJETA O CONTROLADOR DE AUDIO;
FULL DUPLEX Y BOCINAS EXTERNAS 20 WATTS RMS
TECLADO
DEBERÁ INCLUIR UN TECLADO 105 TECLAS EN ESPAÑOL DISTRIBUCIÓN
"LATINOAMERICANO", COMUNICARSE A LA PC UTILIZANDO TECNOLOGÍA
USB DE MANERA NATIVA.
PUERTOS DE
COMUNICACIÓN
SOFTWARE
PREINSTALADO, EN
ESPAÑOL CON
LICENCIAMIENTO
ORIGINAL
EL GABINETE DEBERÁ TENER AL MENOS 2 PUERTOS USB 2.0 LIBRES
POR LA PARTE FRONTAL DESPUÉS DE CONECTAR LOS DISPOSITIVOS
USB SOLICITADOS. EL GABINETE DEBERÁ SER TIPO MINITORRE
METÁLICO Y DEBERÁ CONTAR CON UN MECANISMO DISEÑADO DE
FÁBRICA QUE EVITE LA APERTURA DEL GABINETE, CON LLAVE ÚNICA
FÍSICA O ELECTRÓNICA.
1.
MICROSOFT WINDOWS SERVER 2008 x64
2.
SQL SERVER EXPRESS x64
3.
OFFICE PROFESIONAL 2010
4.
SOFTWARE ADMINISTRADOR DE CLASE, INSTALADO EN LAS
COMPUTADORAS DEL MAESTRO Y ALUMNOS Y QUE PERMITA
LAS SIGUIENTES FUNCIONES BÁSICAS:
a.
b.
LA VISUALIZACIÓN EN LA PANTALLA DEL MAESTRO DE
TODAS LAS COMPUTADORAS DE LOS ALUMNOS EN
DIFERENTES TAMAÑOS, MUY GRANDE, GRANDE, MEDIO,
PEQUEÑO, MUY PEQUEÑO Y MEJOR AJUSTE.
DEBERÁ PODER VISUALIZAR EL CONTENIDO DE LA
PANTALLA DEL ALUMNO EN EL MONITOR DEL PROFESOR
7
HABILIDADES DIGITALES PARA TODOS
8. c.
d.
e.
f.
g.
h.
i.
j.
k.
l.
LICENCIAMIENTO
(Y VICEVERSA) CON LA POSIBILIDAD DE QUE EL
PROFESOR PUEDA TOMAR EL CONTROL. O SI EL
PROFESOR LE DA EL CONTROL AL ALUMNO PODRÁ
COMPARTIR APLICACIONES (COMO RECURSOS DE
INTERNET Y ARCHIVOS EN SUS COMPUTADORAS) PARA
PODER LLEGAR A UN CONSENSO.
DEBERÁ PERMITIR AL PROFESOR CON UN SÓLO CLIC
BLOQUEAR LAS PANTALLAS Y TECLADOS DE LOS
ALUMNOS.
DEBERÁ PERMITIR AL PROFESOR CON UN SÓLO CLIC
HABILITAR LA FUNCIÓN DE BLOQUEO DE INTERNET A
TODAS LAS MÁQUINAS ACTIVAS DE LOS ALUMNOS.
DEBERÁ
PERMITIR
ENVIAR
ARCHIVOS
DE
LA
COMPUTADORA DEL MAESTRO A LAS COMPUTADORAS
DE LOS ALUMNOS. SI EL ALUMNO PIERDE CONEXIÓN, LE
PERMITIRÁ ENVIAR EL ARCHIVO CUANDO EL ALUMNO
VUELVA A CONECTARSE EN LA MISMA SESIÓN.
DEBERÁ
PERMITIR
QUE
EL
MAESTRO
DIVIDA
AUTOMÁTICAMENTE LA CLASE EN FORMA ALEATORIA
EN GRUPOS DE 2 Ó 3 ESTUDIANTES PARA ASIGNARLES
TAREAS GRUPALES.
LOS ESTUDIANTES PODRÁN UTILIZAR FUNCIONES DE
CHAT.
DEBERÁ
PODER
USAR
UNA
SEGURIDAD
DE
ENCRIPTACIÓN DE DATOS DE TAL FORMA QUE NO
PUEDA SER LEÍDA, BORRADA O INTERCEPTADA POR
PERSONAL NO AUTORIZADO.
EL SOFTWARE DEBERÁ TENER LA OPCIÓN DE QUE
PUEDE UTILIZARSE SIN QUE LOS ESTUDIANTES TENGAN
CONOCIMIENTO DE ELLO.
DEBERÁ PERMITIR EL CONTROL DE ACCESO DE OTROS
PROFESORES A LA CLASE Y ESTOS PODRÁN
MONITOREAR LOS ESCRITORIOS DE LOS ESTUDIANTES.
EL SOFTWARE DEBERÁ PERMITIR QUE, PARA LA
PANTALLA DEL ESTUDIANTE SE PUEDA ESPECIFICAR LA
CALIDAD DE IMAGEN Y LOS MARCOS POR SEGUNDO
PARA UNA ÓPTIMA EJECUCIÓN DE LA RED.
EL SOFTWARE DEBERÁ PERMITIR QUE LOS ALUMNOS
PUEDAN CONECTARSE AL PROFESOR QUE DESEEN DE
UNA LISTA DE PROFESORES DISPONIBLES.
EL LICITANTE GANADOR DEBERÁ PRESENTAR LA LICENCIA DE USO DE:
SELECT ACADEMICO
ACTUALIZACIÓN)
(LICENCIA
PERPETUA
SIN
SEGURO
DE
- WINDOWS SERVER 2008 x64
- MICROSOFT WINDOWS SERVER CAL 2008
SCHOOL AGREEMENT PARTNERS IN LEARNING (LICENCIA POR 36 MESES
CON SEGURO DE ACTUALIZACION)
-
Office Profesional Plus 2010 (Office Profesional Plus ALL LNG Lic/SA Pack
8
HABILIDADES DIGITALES PARA TODOS
9. MVL Partners in learning).
OTRAS LICENCIAS (3 AÑOS DE LICENCIAMIENTO)
-
LICENCIA DE ADMINISTRADOR DE CLASE ÚLTIMA VERSIÓN
-
LICENCIA DE ANTIVIRUS
EN LA OPERACIÓN DEL SOFTWARE NO DEBE SOLICITAR NINGUN DISCO
AL MOMENTO DE ESTAR OPERANDO, DEBIENDO ESTAR INSTALADO EN
SU TOTALIDAD EN EL DISCO DURO, EL LICITANTE DEBERÁ ADQUIRIR LAS
LICENCIAS
DEL
SOFTWARE
EN
EL
ESQUEMA
DESCRITO
ANTERIORMENTE
SOFTWARE
PREINSTALADO HDT
LA SEP, ENTREGARÁ EL SOFTWARE EXPLORA SECUNDARIA A LA CEHDT;
UNA VEZ QUE EL ESTADO NOTIFIQUE POR ESCRITO A LA COORDINACIÓN
NACIONAL DEL PROGRAMA EL INICIO DE LA INSTALACIÓN DEL
EQUIPAMIENTO DE LAS AULAS TELEMÁTICAS. DICHA INSTALACIÓN SERÁ
SUPERVISADA Y APROBADA POR LA SEP CUANDO SE ELABORE EL
DISCO MAESTRO. EL SOFTWARE DE HDT NO SERÁ OBJETO DE
EVALUACIÓN.
RECUPERACIÓN
DEL SOFTWARE
PREINSTALADO
DEFINIR UNA TECLA ESPECIFICA O COMBINACIÓN DE TECLAS O
FUNCIÓN PARA LA RECUPÉRACIÓN AUTOMÁTICA Y COMPLETA DEL 100%
DEL SOFTWARE INSTALADO Y CONFIGURADO, ASÍ COMO UTILERÍAS DE
LA CONFIGURACIÓN PREINSTALADA EN EL EQUIPO Y SU ACTIVACIÓN
DEBERÁ SER TRANSPARENTE PARA EL USUARIO DICHA RESTAURACIÓN,
DEBE INCLUIR EL SOFTWARE HDT EN SU TOTALIDAD.

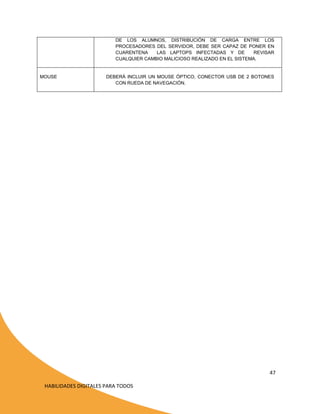

ANTIVIRUS
SOFTWARE ANTIVIRUS PARA SERVIDOR, CON CONSOLA DE
ADMINISTRACIÓN AUTOMÁTICA QUE PERMITE LA ACTUALIZACIÓN DE
LAS BASES DE DATOS DE VIRUS EN LAS LAPTOP O TERMINALES DE LOS
ALUMNOS, DISTRIBUCIÓN DE CARGA ENTRE LOS PROCESADORES DEL
SERVIDOR, DEBE SER CAPAZ DE PONER EN CUARENTENA LAS LAPTOPS
INFECTADAS Y DE REVISAR CUALQUIER CAMBIO MALICIOSO REALIZADO
EN EL SISTEMA.
MOUSE
DEBERÁ INCLUIR UN MOUSE ÓPTICO, CONECTOR USB DE 2 BOTONES
CON RUEDA DE NAVEGACIÓN.
FABRICANTE
EL CPU, MONITOR, MOUSE Y TECLADO DEBEN SER DE LA MISMA MARCA
DEL EQUIPO FABRICANTE DE LA PC.
NORMAS
EL EQUIPO OFERTADO DEBERÁ APARECER EN LA LIGA WWW.EPEAT.NET
CON UNA CALIFICACIÓN DE AL MENOS SILVER PARA MÉXICO O GOLD
PARA CUALQUIER OTRO PAIS, PARA GARANTIZAR ASÍ QUE CUMPLE CON
LOS ESTÁNDARES AMBIENTALES VIGENTES.
9
HABILIDADES DIGITALES PARA TODOS
10. EL EQUIPO DEBERÁ DE CONTAR CON NOM-019 Y/O UL 1950 VIGENTES,
EN DONDE SE DEBE DE INDICAR LA MARCA Y EL MODELO DEL EQUIPO
PROPUESTO.
10
HABILIDADES DIGITALES PARA TODOS
11. COMPUTADORA PORTÁTIL
REQUERIMIENTOS MÍNIMOS
PROCESADOR
PROCESADOR ATOM N450 A 1.5 GHZ, 1 MB CACHE O SUPERIOR. CHIPSET
NM 10 O PROCESADOR AMD
MEMORIA
2 GB DE MEMORIA DDR3.
DISCO DURO
320 GB DE DISCO DURO DE 5400 RPM, CON TECNOLOGIA SATA 1.5 GB/S
PANTALLA
PANTALLA 10.1” CON RESOLUCIÓN DE POR LO MENOS
TECNOLOGIA. .
CONECTIVIDAD
10/100 ETHERNET Y PROTOCOLOS 802.11 B/G/N WIFI.
TECLADO
INTEGRADO, LATINOAMERICANO, RESISTENTE AL AGUA.
MOUSE
TOUCH PAD CON BOTONES IZQUIERDO Y DERECHO, RESISTENTE AL
AGUA, CON DESPLAZAMIENTO VERTICAL.
PUERTOS
SALIDA ETHERNET, 2 PUERTOS USB 2.0 Y LECTOR DE TARJETAS SD,
SALIDA DE AUDIO, ENTRADA DE MICRÓFONO, PUERTO VGA.
CÁMARA OPCIONAL
INTEGRADA CON RESOLUCION MÍNIMA DE 1.3 MEGAPIXELES
ADAPTADORES NI EQUIPOS EXTERNOS A LA PORTÁTIL.
BATERÍA
DE 6 CELDAS PARA UNA DURACIÓN MÍNIMA DE 4.5 HRS.
RECUPERACION
DEFINIR UNA TECLA ESPECIFICA O COMBINACIÓN DE TECLAS O FUNCIÓN
PARA LA RECUPÉRACIÓN AUTOMÁTICA Y COMPLETA DEL 100% DEL
SOFTWARE INSTALADO Y CONFIGURADO, ASÍ COMO UTILERÍAS DE LA
CONFIGURACIÓN PREINSTALADA EN EL EQUIPO Y SU ACTIVACIÓN DEBERÁ
SER TRANSPARENTE PARA EL USUARIO DICHA RESTAURACIÓN
SOFTWARE
DEBERÁ INCLUIR EL SIGUIENTE SOFTWARE PREINSTALADO:
1024 X 600 DE
SIN
WINDOWS 7 STARTER CON UPGRADE A WINDOWS 7 PRO
(WINPRO ALNG UPGRDSAPK MVL PTNRSINLRNING).
OFFICE PROFESIONAL PLUS 2010 (OFFICE PROFESIONAL PLUS
2010 ALL LNG LIC/SA PACK MVL PARTNERS IN LEARNING).
SOFTWARE ANTIVIRUS 100% COMPATIBLE CON EL ANTIVIRUS
DEL SERVIDOR Y ADMINISTRADO TOTALMENTE POR ÉL.
CLIENTE DE ADMINISTRADOR DE CLASE.
EN LA OPERACIÓN DEL SOFTWARE NO DEBE SOLICITAR
NINGÚN DISCO AL MOMENTO DE ESTAR OPERANDO,
DEBIENDO ESTAR INSTALADO EN SU TOTALIDAD EN EL DISCO
DURO.
CONTROLADORES y MANUALES.
11
HABILIDADES DIGITALES PARA TODOS
12. LICENCIAMIENTO
EL LICITANTE GANADOR DEBERÁ PRESENTAR LA LICENCIA DE USO DE:
SELECT
ACADEMICO
ACTUALIZACIÓN)
(LICENCIA
PERPETUA
SIN
SEGURO
DE
- MICROSOFT WINDOWS SERVER CAL 2008 (WinSvrCal 2008 ALNG MVL
DvcCAL)
SCHOOL AGREEMENT PARTNERS IN LEARNING (LICENCIA POR 36 MESES
CON SEGURO DE ACTUALIZACION)
-
UPGRADE A WINDOWS
MVLptnrsinLrning)
7
PRO
(WinPro
ALNG
UpgrdSAPk
-
OFFICE PROFESIONAL Plus 2010 (Office Profesional Plus ALL LNG Lic/SA
Pack MVL Partners in learning).
OTRAS LICENCIAS (3 AÑOS DE LICENCIAMIENTO)
-
LICENCIA DE ADMINISTRADOR DE CLASE ÚLTIMA VERSIÓN
-
LICENCIA DE ANTIVIRUS
EN LA OPERACIÓN DEL SOFTWARE NO DEBE SOLICITAR NINGUN DISCO AL
MOMENTO DE ESTAR OPERANDO, DEBIENDO ESTAR INSTALADO EN SU
TOTALIDAD EN EL DISCO DURO, EL LICITANTE DEBERÁ ADQUIRIR LAS
LICENCIAS DEL SOFTWARE EN EL ESQUEMA DESCRITO ANTERIORMENTE
12
HABILIDADES DIGITALES PARA TODOS
13. ROUTER
CARACTERÍSTICA
DESCRIPCIÓN
MÍNIMO 1 PUERTO WAN Y 4 PUERTOS LAN: EL PUERTO
WAN ES REQUERIDO PARA CONECTAR HACIA LA RED
WIMAX, LOS 4 PUERTOS SON PARA LA RED LOCAL.
INTERNET PROTOCOL V4 Y V6: PARA SOPORTE DUAL
STACK.
802.1Q : SEPARACIÓN DE TRÁFICO POR VLANS, ASÍ
COMO ENCAPSULAMIENTO DE TRÁFICO DE
SUBINTERFACES IP.
SERVIDOR DHCP: ASIGNACIÓN DINÁMICA DE
DIRECCIONES IPV4 PARA LOS DISPOSITIVOS DE LA RED
LOCAL.
ADMINISTRACIÓN HTTP O HTTPS: ADMINISTRACIÓN VIA
WEB, DE PREFERENCIA DEBERÍA SER DE FORMA
SEGURA (HTTPS).
INTERFAZ DE COMANDOS (CLI): ADMINISTRACIÓN DEL
DISPOSITIVO VÍA INTERFAZ DE COMANDOS, LA
TOTALIDAD DE LOS COMANDOS DEBEN DE ESTAR
DISPONIBLES.
SNMPV2 O SNMPV3: MONITOREO VÍA SNMP.
NAT: MAPEO DE DIRECCIONES DE LA LAN EN LA WAN
DIFSERV: DIFERENCIACIÓN DE TRÁFICO EN CAPA 3
PARA CUALQUIER TRÁFICO DE VOZ, DATOS O VIDEO.
IPSEC: PARA EL SOPORTE DE VPNS/TÚNELES HACIA LA
RED DORSAL.
PIM/SM: MANEJO DE MULTICAST DIFERENCIADO POR
GRUPOS.
BGP: RUTEO DINÁMICO A EMPLEARSE EN LA RED EN
CONJUNTO CON MPLS EN CASO NECESARIO
DEPENDIENDO DEL RUTEADOR DE LA DORSAL AL QUE
SE CONECTE EL RUTEADOR DE LA ESCUELA.
MANEJO DE SUBINTERFACES: SEPARACIÓN DE TRÁFICO
HACIA LA RED DORSAL.
GRE IPV4 E IPV6: AL SER 802.16E UN ESTÁNDAR CON
INTEGRACIÓN IP COMPLETA ALGUNOS FABRICANTES
EMPLEAN MECANISMOS DE RUTEO EN LA SOLUCIÓN
WIMAX QUE PODRÍA DIFICULTAR EL MODELO
OPERACIONAL DE LA RED BASADO EN MPLS Y VPNS,
POR LO QUE GRE PUEDE SOLUCIONAR ESA SITUACIÓN.
OSPF: RUTEO DINÁMICO A EMPLEARSE EN LA RED EN
CONJUNTO CON MPLS EN CASO NECESARIO
DEPENDIENDO DEL RUTEADOR DE LA DORSAL AL QUE
SE CONECTE EL RUTEADOR DE LA ESCUELA.
IPS: DETECTAR ACTIVIDAD MALICIOSA.
ACL: DEFINIR LISTAS DE ACCESO
CARACTERÍSTICAS
Y
FUNCIONALIDADES
PREVENCIÓN DE ATAQUES DE DOS: DETENER LOS
ATAQUE DE DENEGACIÓN DE SERVICIO A NIVEL LOCAL.
13
HABILIDADES DIGITALES PARA TODOS
14. CARACTERÍSTICA
DESCRIPCIÓN
FILTRADO DE CONTENIDOS: APLICAR POLÍTICAS DE
FILTRADO DE CONTENIDOS A NIVEL LOCAL Y FACILITAR
EL MONITOREO DEL TIPO DE TRÁFICO.
IGMP V2 Y V3: MANEJO DE TRÁFICO MULTICAST
14
HABILIDADES DIGITALES PARA TODOS
15. SWITCH LAN
CARACTERÍSTICA
TIPO DE PUERTOS
Y CANTIDAD
DESCRIPCIÓN
AL MENOS DEBERÁ DE CONTAR CON 24 PUERTOS 10/100, DE LOS
CUALES AL MENOS 8 DEBERÁN DE SER DE TIPO POE 10/100.
ADICIONALMENTE DEBERA DE CONTAR CON AL MENOS 2 PUERTOS
10/100/1000 SFP/RJ45 CON AUTO NEGOCIACIÓN. DEBERA CUMPLIR
CON AUTO MDI/MDIX.
CARACTERÍSTICAS
1. DEBERÁ OFRECER LAS FUNCIONALIDADES DE MANEJO DE
Y
VLAN´S.
FUNCIONALIDADES
2. DEBERÁ OFRECER TODA LA FUNCIONALIDAD DEL PROTOCOLO
RMON 4 GRUPOS 1, 2, 3 Y 9.
3. DEBERÁ PERMITIR QUE EL EQUIPO SE ADMINISTRE A TRAVÉS DE
LOS SIGUIENTES PROTOCOLOS: HTTP, HTTPS, SNMP, TELNET, SSH,
SNMPV1/V2C/V3, INCLUIR SOFTWARE SNMP DEL MISMO FABRICANTE
PARA ADMINISTRACIÓN Y MONITOREO.
4. DEBERÁ MANEJAR AL MENOS LAS SIGUIENTES VARIABLES MIB:
ETHER-LIKE MIB, RFC1213-MIB, RMON MIB, SNMPV2 IP MIB, SNMPMPD MIB, SNMP TARGET MIB, SNMP NOTIFICATION MIB, TCP MIB,
UDP MIB.
5. DEBERÁ TENER LED’S INDICADORES PARA EL POWER Y EL
LINK/ACT.
6. DEBERÁ CONTAR CON THROUGHPUT MINIMO DE TODO EL
SWITCH IGUAL A 250kbps POR EL NUMERO DE PUERTOS DEL
SWITCH.
7. DEBERÁ CONTAR CON BACKPLANE MINIMO DE TODO EL SWITCH
IGUAL A 300Kbps POR EL NUMERO DE PUERTOS DEL SWITCH.
15
HABILIDADES DIGITALES PARA TODOS
16. PUNTO DE ACCESO RED INALÁMBRICA
CARACTERÍSTICA
DESCRIPCIÓN
CARACTERÍSTICAS 1. EL EQUIPO DEBERÁ IMPLEMENTAR LA FUNCIONALIDAD DE LOS
Y
ESTÁNDARES 802.11B, 802.11G Y 802.11N
FUNCIONALIDADES
2. DEBERÁ INCLUIR LA FUNCIONALIDAD DE AUTO-SELECCIÓN DE
CANALES.
3. DEBERÁ INCLUIR LA FUNCIONALIDAD DE CONTROL/LIMITACIÓN DE
TRANSMISIÓN DE POTENCIA.
4. DEBERÁ INCLUIR LA FUNCIONALIDAD DE UN SISTEMA DE
DISTRIBUCIÓN INALÁMBRICO.
5. DEBERÁ SOPORTAR AL MENOS 32 USUARIOS POR EQUIPO.
6. DEBERÁ INCLUIR, AL MENOS, LOS SIGUIENTES MÉTODOS DE
ADMINISTRACIÓN: WEB, SNMP V1, SNMP V2C, SNMP V3,
HERRAMIENTA DE ADMINISTRACIÓN BASADA EN WEB,
ADMINISTRACIÓN VÍA CLI, TELNET, SSH, ACTUALIZACIÓN DE
FIRMWARE VÍA TFTP O WEB, ACTUALIZACIÓN VÍA HTTP BROWSER,
LOGS Y STATUS.
7. DEBERÁ INCLUIR MECANISMOS DE SEGURIDAD Y ENCRIPCIÓN
PARA EL CONTROL DE ACCESO DE DISPOSITIVOS.
16
HABILIDADES DIGITALES PARA TODOS
17. CARRO ALMACENADOR PARA 36 MINI LAPTOPS
EL GABINETE DEL CARRO DEBERÁ DE SER FABRICADO A PARTIR DE UNA ESTRUCTURA DE
PTR DE 1” X 1” CAL.20, CUBIERTA CON LAMINA DE ACERO CAL. 22 LA CUAL DEBERÁ CUBRIR
LA CARA SUPERIOR Y LAS CARAS LATERALES DEL CARRO, COMO PISO DEBERÁ TENER
UNA LAMINA DE ACERO CAL. 22.
EN EL INTERIOR DEL CARRO DEBERÁ DE TENER 4 LARGUEROS VERTICALES FABRICADOS
EN ACERO CALIBRE 16 Y PREPARADOS CON RANURAS PARA RECIBIR ENTREPAÑOS
METÁLICOS. EN LA PARTE SUPERIOR DEL CARRO DEBERÁ CONTAR CON DOS
ESTIRADORES FABRICADOS DE TUBO DE ACERO DE 7/8” CALIBRE 14.
EN LA PARTE INFERIOR DEL CARRO DEBERÁ CONTAR CON 4 PLACAS DE ACEROS DE 3/16”,
CADA UNA DE ELLAS PREPARADAS CON ROSCA ESTÁNDAR DE ¼” PARA RECIBIR LAS
RODAJAS.
TODOS LOS ELEMENTOS DEBERÁN ESTAR SOLDADOS A LA ESTRUCTURA DE FORMA
INTEGRAL, EL GABINETE DEBERÁ ESTAR PREPARADO EN SU CARA LATERAL PARA
RECIBIR UN ABANICO PARA VENTILACIÓN.
EL ACABADO DEBERÁ DE SER EN PINTURA ELECTROSTÁTICA EN COLOR ALUMINIO MATE
CON UN PRE TRATAMIENTO DE DESENGRASE Y FOSFATIZADO.
DEBERÁ DE CONTAR CON 12 ENTREPAÑOS EN LÁMINA CALIBRE 22 PARA SOPORTAR 3
EQUIPOS EN CADA UNO DE ELLOS, DEBERÁ CONTAR CON UN RECEPTOR POSTERIOR
PARA SOPORTAR EL ELIMINADOR DE CORRIENTE Y ESTE PUEDA SER SUJETADO POR
MEDIO DE UN VELCRO. EL ACABADO DEBERÁ DE SER EN PINTURA ELECTROSTÁTICA EN
COLOR ALUMINIO MATE CON UN PRE TRATAMIENTO DE DESENGRASE Y FOSFATIZADO.
DEBERÁ DE CONTAR CON 2 ESTIRADORES SUPERIORES FABRICADOS EN TUBO DE 7/8”
CALIBRE 14.
DEBERÁ CONTAR CON 4 RODAJAS DE 3 ¼” CON FRENO Y PLACA.
DEBERÁ CONSTAR DE 4 PUERTAS DE SEGURIDAD, 2 EN LA PARTE FRONTAL Y 2 EN LA
PARTE POSTERIOR, LAS PUERTAS FRONTALES DEBERÁN ESTAR FABRICADAS EN LÁMINA
CALIBRE 22 CON REFUERZOS INTERIORES EN LOS COSTADOS EN CALIBRE 20, DEBERÁ DE
CONTAR CON UN PASADOR INTERIOR PARA CERRAR LA PUERTA IZQUIERDA Y LA PUERTA
DERECHA DEBERÁ DE CONTAR CON UNA CHAPA DE SEGURIDAD. LAS PUERTAS DEBERÁN
DE CONTAR CON RANURAS A LO LARGO DE ELLAS PARA TENER UNA BUENA VENTILACIÓN,
ASÍ COMO ESTIRADORES EMBUTIDAS PARA PODER ABRIR ESTAS, ADEMÁS DEBERÁ
CONTAR CON 2 BISAGRAS QUE ABRAN LAS PUERTAS HASTA 135 GRADOS, CON LA
FINALIDAD DE PODER ACCESAR AL INTERIOR DEL CARRO.
LAS PUERTAS TRASERAS DEBERÁN ESTAR FABRICADAS EN LAMINA CALIBRE 22 CON
REFUERZOS INTERIORES EN LOS COSTADOS EN CALIBRE 20, DEBERÁ DE CONTAR CON UN
PASADOR INTERIOR PARA CERRAR LA PUERTA IZQUIERDA Y LA PUERTA DERECHA
DEBERÁ DE CONTAR CON UNA CHAPA DE SEGURIDAD. LAS PUERTAS DEBERÁN DE
CONTAR CON RANURAS A LO LARGO DE ELLAS PARA TENER UNA BUENA VENTILACIÓN,
ASÍ COMO ESTIRADORES EMBUTIDAS PARA PODER ABRIR ESTAS, ADEMÁS DEBERÁ
CONTAR CON 2 BISAGRAS QUE ABRAN LAS PUERTAS HASTA 135 GRADOS, CON LA
FINALIDAD DE PODER ACCESAR AL SISTEMA ELÉCTRICO Y LA CAJA ELECTRÓNICA DE
CONTROL.
EL SISTEMA ELÉCTRICO DEBERÁ DE ESTAR COMPUESTO DE UNA CLAVIJA ELÉCTRICA
POLARIZADA CON CAPACIDAD DE 15 AMPERES /110V EL CUAL DEBERÁ ESTAR UNIDO A
UNA EXTENSIÓN DE CABLE DE USO RUDO CALIBRE 14, ESTE A SU VEZ A UN EQUIPO DE

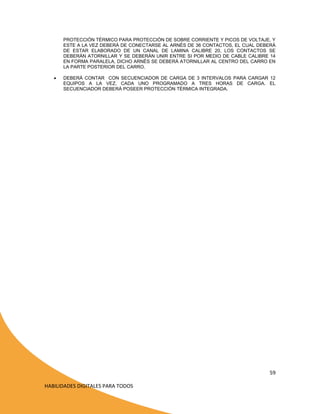

PROTECCIÓN TÉRMICO PARA PROTECCIÓN DE SOBRE CORRIENTE Y PICOS DE VOLTAJE, Y
ESTE A LA VEZ DEBERÁ DE CONECTARSE AL ARNÉS DE 36 CONTACTOS, EL CUAL DEBERÁ
17
HABILIDADES DIGITALES PARA TODOS
18. DE ESTAR ELABORADO DE UN CANAL DE LAMINA CALIBRE 20, LOS CONTACTOS SE
DEBERÁN ATORNILLAR Y SE DEBERÁN UNIR ENTRE SI POR MEDIO DE CABLE CALIBRE 14
EN FORMA PARALELA, DICHO ARNÉS SE DEBERÁ ATORNILLAR AL CENTRO DEL CARRO EN
LA PARTE POSTERIOR DEL CARRO.
DEBERÁ CONTAR CON SECUENCIADOR DE CARGA DE 3 INTERVALOS PARA CARGAR 12
EQUIPOS A LA VEZ, CADA UNO PROGRAMADO A TRES HORAS DE CARGA. EL
SECUENCIADOR DEBERÁ POSEER PROTECCIÓN TÉRMICA INTEGRADA.
18
HABILIDADES DIGITALES PARA TODOS
19. IMPRESORA MONOCROMÁTICA
CARACTERÍSTICA
DESCRIPCIÓN
RESOLUCIÓN Y
PAPEL
DEBERÁ REALIZAR IMPRESIONES LASER O LED EN TONNER TINTA
NEGRA ÚNICAMENTE DE 35 PPM MONOCROMÀTICA CON UNA
RESOLUCIÓN DE AL MENOS 1200 X 1200 DPI O SU EQUIVALENTE.
ALIMENTACIÓN
DEBERÁ PERMITIR QUE LA ALIMENTACIÓN DEL PAPEL SEA
MANUAL Y AUTOMÁTICA. EL ALIMENTADOR DE HOJAS DEBERÁ
TENER UNA CAPACIDAD DE 250 HOJAS. HOJAS DE PAPEL DE
TAMAÑOS CARTA, A4, LEGAL Y SOBRES QUE PUEDAN SER
COLOCADOS EN UN ALIMENTADOR DE PAPEL CON FUNCIÓN
DÚPLEX, IMPRESIÓN POR AMBOS LADOS DE LA PÁGINA
AUTOMÁTICA.
CONECTIVIDAD
LA IMPRESORA DEBERÁ REALIZAR UNA COMUNICACIÓN USB
NATIVA CON EL PUERTO USB DE LA PC O VÍA INÁLAMBRICA E
INCLUIR EL CABLE USB-USB CON LA DISTANCIA NECESARIA PARA
INTERCONECTARLAS.
CICLO MENSUAL DE
TRABAJO
COMPATIBILIDAD
DEBERÁ OFRECER UN CICLO MENSUAL DE TRABAJO DE 50,000
IMPRESIONES.
LA IMPRESORA DEBERÁ SER CAPAZ DE IMPRIMIR ARCHIVOS
ENVIADOS EN LENGUAJE PCL6 AL MENOS Y/O POSTCRIPT NIVEL 2.
19
HABILIDADES DIGITALES PARA TODOS
20. UNIDAD DE RESPALDO DE ENERGÍA
CARACTERÍSTICA
CONSUMO
FUNCIONALIDAD
DESCRIPCIÓN
DEBERÁ PERMITIR EQUIPOS CON CONSUMO TOTAL DE AL MENOS
DE 1000 VA / 600 WATTS AL MENOS.
DEBERÁ PERMITIR EQUIPOS CON CONSUMO TOTAL ALMENOS 1000
VA/600 WATTS Y PROPORCIONAR FUNCIONALIDADES DE UN
REGULADOR ELECTRÓNICO (FUNCIONES INTEGRADAS AL EQUIPO)
DE TRES ETAPAS, QUE REGULEN EN ALTO Y BAJO VOLTAJE EN
LÍNEA (NO DEBERÁ SER DE TECNOLOGÍA FERRO RESONANTE).
TAMBIÉN DEBERÁ INCLUIR LA FUNCIONALIDAD DE SUPRESOR DE
PICOS DE VOLTAJE.
TIEMPO DE
RESPALDO
EL TIEMPO DE RESPALDO REQUERIDO DEBERÁ SER EL NECESARIO
PARA PERMITIR EL ENFRIAMIENTO Y APAGADO DE ACUERDO A LAS
ESPECIFICACIONES DEL PROYECTOR REQUERIDO EN EL PRESENTE
DOCUMENTO. Y EL PROCESO DE APAGADO DE LA PC DEL MAESTRO
DE AL MENOS 5 MINUTOS.
BATERÍAS
DEBERÁ TENER BATERÍAS SELLADAS, LIBRES DE MANTENIMIENTO Y
RECARGABLES.
TIEMPO DE
RECARGA
DEBERÁ OFRECER UN TIEMPO MÁXIMO DE RECARGA DE BATERÍAS
DE 8 HORAS AL 90%.
ALIMENTACIÓN
DEBERÁ MANEJAR UNA ENTRADA DE 85 A 145 VOLTS (SIN
DESCARGAR LA BATERÍA), FRECUENCIA NOMINAL: 60 HZ.
SALIDA
DEBERÁ MANEJAR UNA SALIDA EN LÍNEA CA DE 120 VCA ±13%.
DEBERÁ MANEJAR UNA SALIDA EN BATERÍA 115 Ó 120 VCA +/- 5%
FRECUENCIA: 60 HZ +/- 1%.
TIEMPO DE
TRANSFERENCIA
DEBERÁ PROVEER UN TIEMPO DE TRANSFERENCIA MENOR A 8 MS.
FORMA DE ONDA
DEBERÁ MANEJAR UNA FORMA DE ONDA EN BATERÍA SENOIDAL
MODIFICADA POR ANCHO DE PULSO O CUASISENOIDAL.
PROTECCIÓN DE
DESCARGAS
DEBERÁ PROPORCIONAR UNA PROTECCIÓN CONTRA SOBRECARGA
Y CORTO CIRCUITO POR MEDIO ELECTRÓNICO O PASTILLA TERMO
PROTECTORA (NO FUSIBLES).
INDICADORES
DEBERÁ INCLUIR, AL MENOS, LOS SIGUIENTES INDICADORES (LEDS)
DE FUNCIONAMIENTO: ALARMA AUDIBLE; VOLTAJE DE ENTRADA; DE
BATERÍA: BATERÍA BAJA/ REEMPLAZO (INDEPENDIENTES).
CONTACTOS Y
RECEPTÁCULOS
DEBERÁ TENER AL MENOS 8 (OCHO) RECEPTÁCULOS TIPO NEMA 515R COMO MÍNIMO (4 CONTACTOS COMO MÍNIMO CON RESPALDO
EN BATERÍA-REGULACIÓN SIN PUENTES NI ADAPTACIONES Y EL
RESTO DE ACUERDO A LA CONFIGURACIÓN QUE PRESENTE EL
20
HABILIDADES DIGITALES PARA TODOS
21. CARACTERÍSTICA
DESCRIPCIÓN
EQUIPO), SIN PUENTES NI ADAPTACIONES.
INTERFACE
LA PC DEL MAESTRO Y EL PROYECTOR SE DEBEN DE CONECTAR A
LOS CONTACTOS DE RESPALDO EN BATERÍA-REGULACIÓN, EL
RESTO DE LOS COMPONENTES A LOS CONTACTOS CON
SUPRESION DE PICOS DE VOLTAJE DE ACUERDO A LA
CONFIGURACIÓN QUE PRESENTE EL EQUIPO.
DEBERÁ INCLUIR UNA INTERFASE DE FÁBRICA DB9 O USB CON
CABLE INCLUIDO.
21
HABILIDADES DIGITALES PARA TODOS
22. PROYECTOR ESTÁNDAR
CARACTERÍSTICA
AJUSTE
TECNOLOGÍA
LÁMPARA
DESCRIPCIÓN
DEBERÁ PERMITIR EL AJUSTE MANUAL O AUTOMÁTICO DEL ENFOQUE
DEL LENTE DE PROYECCIÓN.
DEBERÁ SER DE TECNOLOGÍA DLP O LCD.
DEBERÁ TENER UNA LÁMPARA QUE OFREZCA UNA DURACIÓN, AL
MENOS 2,000 HORAS EN MODO NORMAL.
RESOLUCIÓN
DEBERÁ TENER UNA RESOLUCIÓN NATIVA XGA, ES DECIR 1024 X 768.
BRILLANTEZ
DEBERÁ OFRECER UNA BRILLANTEZ DE 2500 ANSI LÚMENES
COLORES
RANGO DE
CONTRASTE
DEBERÁ OFRECER IMÁGENES CONFORMADAS AL MENOS POR 16
MILLONES DE COLORES.
DEBERÁ PROPORCIONAR AL MENOS UN CONTRASTE DE 2000:1 EN EL
CASO DE DLP EN EL CASO DE LCD DE 450:1.
COMPATIBILIDAD
DEBERÁ OFRECER COMPATIBILIDAD DE VIDEO CON EL FORMATO NTSC.
Y CON EL PUERTO DE SALIDA DE LA PC DEL MAESTRO.
INTERFACES
DEBERÁ TENER INTER CONSTRUIDO EN EL EQUIPO INTERFACES QUE
PERMITAN CONECTARLE: S-VIDEO, RCA VIDEO O HDMI, SALIDA VGA, O
PUERTOS USB. QUE MUESTRE LA IMAGEN EN LA PANTALLA DE LA
COMPUTADORA Y EL PROYECTOR SIMULTÁNEAMENTE.
TAMAÑO DE IMAGEN
EN DIAGONAL
IMAGEN DE
PROYECCIÓN
MÍNIMO 1.56 X 1.17 MTS. APROXIMADAMENTE 70”.
4:3 NATIVO, 16:9 COMPATIBLE.
PUERTOS
DEBERÁ CONTAR CON UN PUERTO RS 232 INTER CONSTRUIDO PARA
QUE EL EQUIPO PUEDA SER CONTROLADO DESDE UNA PC.
AHORRO DE
ENERGÍA
DEBERÁ OFRECER LA FUNCIÓN DE AHORRO DE ENERGÍA CUANDO NO
RECIBA SEÑAL EN UN TIEMPO DE 5 MINUTOS. MODO DE APAGADO
AUTOMÁTICO PROGRAMABLE CUANDO NO ESTÉ EN OPERACIÓN
CONTINÚA EN UN TIEMPO DE 15 MIN.
ADICIONALES
1. EL EQUIPO SOLICITADO DEBERÁ PROYECTAR LA IMÁGEN
PROPORCIONADA POR LA SEP AL ENCENDER EL EQUIPO. Y ESTA
LEYENDA NO PODRÁ MODIFICARSE VÍA SOFTWARE DEL PROYECTOR.
2. SEGÚN APLIQUE, EL PROVEEDOR DEBERÁ INCLUIR CARTA DE
FABRICANTE EN LA QUE SE ESPECIFIQUE QUE LA TECNOLOGÍA
OFERTADA NO TIENE EFECTO DE RETENCIÓN DE IMAGEN Y/O QUEMADO
Y QUE CONSERVARÁ SUS CARACTERÍSTICAS DE COLOR Y CONTRASTE
POR UN MÍNIMO DE 6 AÑOS O 10,000 HORAS DE USO, LO QUE OCURRA
22
HABILIDADES DIGITALES PARA TODOS
24. PIZARRÓN INTERACTIVO
CARACTERÍSTICA
DESCRIPCIÓN
SUPERFICIE
DEBERÁ PROPORCIONAR UNA SUPERFICIE LIBRE DE
ESCRITURA DE BAJO REFLEJO DE AL MENOS 1.56 METROS X
1.17 METROS.
COMPATIBILIDAD
DEBERÁ FUNCIONAR CORRECTAMENTE, AL MENOS, CON EL
SISTEMA CARGADO EN LA PC DEL PROFESOR LOS SISTEMAS
OPERATIVOS WINDOWS 7, WINDOWS 2008 SERVER x86 y x64
CONECTIVIDAD
DEBERÁ PODER INTERCONECTAR A LA PC DE MANERA
NATIVA EN TIEMPO REAL Y SIN ADAPTADORES O
CONVERTIDORES UTILIZANDO LA ESPECIFICACIÓN USB, QUE
PERMITA
MANIPULAR
LAS
APLICACIONES
DE
LA
COMPUTADORA; ESCRIBIR, BORRAR Y GUARDAR CUALQUIER
INFORMACIÓN REALIZADA AL TACTO O CON LOS
MARCADORES EN SU ÁREA DE PROYECCIÓN O A TRAVÉS DE
DISPOSITIVOS ELECTRÓNICOS DE CONTACTO (PLUMILLAS).
OPERATIVIDAD
DEBERÁ OPERAR CON ICONOS GRÁFICOS O CHAROLA
INTELIGENTE CON SENSORES ÓPTICOS DE AUSENCIA,
UTILIZANDO MARCADORES NORMALES DE TINTA FUGAZ O
MARCADORES SECOS O QUE PERMITA LA OPERACIÓN AL
TACTO MANUAL SOBRE LA SUPERFICIE.
TECNOLOGÍA
INTERACTIVA
PODRÁ SER TÁCTIL CON TECNOLOGÍA INTEGRADA AL
PIZARRÓN, O EN SU CASO, 2 DISPOSITIVOS DE CONTACTO
DIRECTO PLUMILLAS SIN BATERÍA.
LA TECNOLOGÍA INTERACTIVA DEBE SER DE LA MISMA MARCA
QUE LA DEL PIZARRÓN O LICENCIADA POR EL FABRICANTE.
FUNCIONES X SOFTWARE
1. SOFTWARE DE CONFIGURACIÓN Y DE LA APLICACIÓN EN
ESPAÑOL, EL SOFTWARE DEBE PERMITIR GUARDAR O
EXPORTAR, PDF, JPG, BMP Y HTML CON COMUNIDAD EN
INTERNET, MANUALES Y CURSOS EN LÍNEA EN ESPAÑOL.
2.TECLADO
VIRTUAL
EN
MODO
DE
PROYECCIÓN
TRASFONDOS O PLANTILLAS Y GALERÍA DE IMÁGENES
INCLUIDOS, ANOTACIÓN EN IMÁGENES PROYECTADAS,
MARCADOR RESALTADOR, AL MANIPULAR AL TACTO O A
TRAVÉS DE DISPOSITIVOS ELECTRÓNICOS DE CONTACTO
(PLUMILLAS) QUE PERMITA CREAR, EDITAR, MOVER, Y
GUARDAR ANOTACIONES EN EL SOFTWARE DEL PIZARRÓN.
3. EL SOFTWARE DEL PIZARRÓN QUE PERMITE LA
INTERACTIVIDAD CON LA COMPUTADORA DEBERÁ
PERMANECER ACTIVO DESDE EL INICIO DEL SISTEMA
OPERATIVO.
24
HABILIDADES DIGITALES PARA TODOS
25. CARACTERÍSTICA
DESCRIPCIÓN
MARCADORES ESPECÍFICOS PARA CONTACTO CON EL
PIZARRÓN O 2 DISPOSITIVOS DE CONTACTO DIRECTO
(PLUMILLAS).
ACCESORIOS
SOPORTE PARA MONTAJE A PARED.
CABLE USB Y/O CABLE DE ALIMENTACION CON LONGITUD
SUFICIENTE PARA CONEXIÓN CON LA COMPUTADORA Y
ALIMENTACION.
25
HABILIDADES DIGITALES PARA TODOS
26. 1.1.4 CONDICIONES NECESARIAS
INSTALACIÓN “AULA LISTA”
PARA
REALIZAR
LA
“AULA LISTA” SIGNIFICA AQUELLA AULA QUE REÚNAN, COMO MÍNIMO, LAS CARACTERÍSTICAS QUE SE
LISTAN A CONTINUACIÓN, EN EL ENTENDIDO DE QUE LA CONDICIÓN DE AULA LISTA IMPLICA QUE DICHA
AULA ESTÁ EN CONDICIONES PARA QUE EN ELLA SE LLEVE A CABO EL EQUIPAMIENTO, INSTALACIÓN,
CONFIGURACIÓN Y PUESTA EN OPERACIÓN DE LOS EQUIPOS HDT.
PAREDES DE ADOQUÍN, LADRILLO, CONCRETO, TABLAROCA, ADOCRETO,
O MATERIALES SIMILARES.
TECHO IMPERMEABILIZADO.
CONSTRUCCIÓN
ACABADO ENYESADO, LISO, PINTURA O DIRECTAMENTE DEL MATERIAL.
PISO DE CONCRETO, CEMENTO O MATERIAL SIMILAR.
VIDRIOS O CELOSÍAS Y VENTANAS COLOCADAS.
PUERTA DE ACCESO.
SEGURIDAD
PUERTA CON CHAPA O CANDADO.
VENTANAS ASEGURADAS Y COLOCADAS CON VIDRIOS O CELOSÍAS.
TOMACORRIENTE DOBLE POLARIZADO (MÍNIMO1, DE PREFERENCIA 2).
ENERGÍA
ELÉCTRICA
ESTABLE A 120 VOLTS CA ±13% RECOMENDADO, A 60HZ DE FRECUENCIA.
CABLEADO ELÉCTRICO HASTA EL AULA (VER CUADRO ANEXO).
26
HABILIDADES DIGITALES PARA TODOS
27. 1.1.5 INSTALACIÓN Y SUMINISTRO DE SISTEMA ELÉCTRICO
PROPUESTA (NO PRESUPUESTADO)
SUMINISTRO E INSTALACIÓN DE SISTEMA ELÉCTRICO QUE CONSTA DE UNA ACOMETIDA
ELÉCTRICA DE HASTA 50 MTS DE LONGITUD QUE VA DEL CENTRO DE CARGA GENERAL DEL
EDIFICIO (ESCUELA) AL AULA INTERACTIVA, CON TUBERÍA CODUIT PARED DELGADA 1 ¼” Y CON
CABLE CALIBRE #8, IDENTIFICANDO EL CABLEADO DE ACUERDO AL CÓDIGO DE COLORES PARA
INSTALACIONES ELÉCTRICAS ROJO FASE, NEUTRO BLANCO, VERDE TIERRA FÍSICA DELTA.
A ACOMETIDA ELÉCTRICA SE REMATARA EN UN INTERRUPTOR DE CUCHILLAS 2X50A, EL CUAL
ALIMENTARA
UN
CENTRO
DE
CARGA
QO-08
PARA
INSERTAR
5
INTERRUPTORES
TERMOMAGNÉTICOS: CUATRO DE 1X20 A Y UNO DE 1X40 A, EL CUAL ALIMENTARAN CINCO
CONTACTOS POLARIZADOS COLOR NARANJA GRADO HOSPITAL, LOS CUALES SE DISTRIBUIRÁN
DENTRO DEL ÁREA DE TRABAJO DEL MAESTRO DE CLASES.
SUMINISTRO E INSTALACIÓN DE UNA TIERRA FÍSICA TIPO DELTA CON VARILLAS COOPERWELD Y
TODOS
LOS
ELEMENTOS
NECESARIOS
PARA
SU
CORRECTA
INSTALACIÓN
Y
BUEN
FUNCIONAMIENTO, INCLUIR TUBERÍA CONDUIT Y CABLE DESNUDO CALIBRE # 6 AL MENOS A UNA
DISTANCIA DE 20 MTS DEL AULA INTERACTIVA.
SE DEBE DE INCLUIR UNA EXTENSIÓN ELÉCTRICA DE 11 M CON CABLE USO RUDO 3X10 CON UNA
BARRA MULTICONTACTOS ADICIONAL PARA LOS DISPOSITIVOS DE COMUNICACIÓN EN CADA
AULA.
LA INSTALACIÓN ELÉCTRICA DENTRO DEL AULA SE DEBERA REALIZAR POR MEDIO DE CANALETEA
PLÁSTICA CON CAPACIDAD DE ALOJAR LOS CINCO CIRCUITOS QUE SE REQUIEREN PARA LOS
CONTACTOS ELÉCTRICOS.
27
HABILIDADES DIGITALES PARA TODOS
29. 1.1.6 PROPUESTA DE MOBILIARIO
MUEBLE- ESTACION DE TRABAJO HDT
PROPUESTA
(NO PRESUPUESTADO)
29
HABILIDADES DIGITALES PARA TODOS
30. ESTRUCTURA EN DOS NIVELES DE 110 CMS DE ANCHO X 60 CMS DE PROFUNDIDAD X 75 CMS
DE ALTURA EL PRIMER NIVEL Y 120 CMS DE ANCHO X 45 CMS DE PROFUNDIDAD X 120 CMS DE
ALTO EL SEGUNDO NIVEL, CON UNA GAVETA CENTRAL CON JALADERA Y CERRADURA CON
DOS LLAVES INCLUIDAS, PERMITE EL GUARDADO DEL PORTATECLADO Y MOUSE SIN
DESCONECTARLOS, ASÍ COMO EL CONTROL DEL PROYECTOR, LAS PLUMAS, MARCADORES Y
BORRADOR DEL PIZARRÓN INTERACTIVO FABRICADA EN LAMINA ROLADA EN FRIO CALIBRE 20.
30
HABILIDADES DIGITALES PARA TODOS
31. SUPERFICIE:
LAS CUBIERTAS SON EN MDF DE 18 A 19 MM, CON LAMINADO PLÁSTICO POR AMBAS CARAS DE
0.6 MM DE ESPESOR RESISTENTES A RAYONES Y A QUEMADURAS CON CINTA DE PVC DE 2 MM
DE ESPESOR TERMOADHERIDA COLOR NEGRO EN CUBIERTAS CON LAS ESQUINAS
REDONDEADASCOSTADOS:
CUENTA CON UN PAR DE COSTADOS DESMONTABLES EN C POSTES O COSTADOS DE UNA
SOLA PIEZA DE 117 CMS DE ALTURA X 15 CMS DE ANCHO Y 3.5 CMS DE ESPESOR, FABRICADO
EN LAMINA ROLADA EN FRIO CALIBRE 20 DOBLADOS PARA CONFORMAR DOS POSTES EN C,
CON TAPAS DESPRENDIBLES
ESTRUCTURA DE LA BASE:
BASE SUPERIOR DE 40 CMS DE LARGO X 4 CMS DE ANCHO POR 3 CMS DE ALTURA
FABRICADOS EN LAMINA ROLADA EN FRÍO CALIBRE 18 DOBLADA PARA CONFORMAR UN
PERFIL EN C, BASE INFERIOR DE 65 CMS DE LARGO X 9.50 CMS DE ANCHO POR 4.50 CMS DE
ALTURA FABRICADOS EN LAMIMA ROLADA EN FRIO CALIBRE 20 , SOLDADAS A LOS COSTADOS
PARA FORMAR UNA SOLA PIEZA IZQUIERDA Y UNA SOLA PIEZA DERECHA, QUE ENSAMBLADAS
AL FALDÓN (RESPALDO) FORMAN LA ESTRUCTURA DE LA MESA, EL FALDÓN FABRICADO EN
LAMINA ROLADA EN FRIO DOBLADO PARA FORMAR UNA SECCIÓN EN C.
(BASE SUPERIOR PERFIL TUBULAR DE 2.5 X 2.5 CM CALIBRE 20 SOLADADA CON EL COSTADO
PARA FORMAR UNA SOLA PIEZA. BASE INFERIOR TUBULAR CALIBRE 18 DE 60 CM DE LARGO X
6.4 CM DE ANCHO Y 3.2 CM DE ALTO, SOLDADA CON EL COSTADO PARA FORMAR UNA SOLA
PIEZA. DOS RESPALDOS EN LÁMINA ROLADA EN FRÍO CALIBRE 18 CON DOBLECES
NECESARIOS PARA UNIR AMBOS COSTADOS Y SERVIR DE SOPORTE PARA LAS DOS
CUBIERTAS QUE UNA VEZ ENSAMBLADOS EN LA MESA LE DAN RIGIDEZ Y ESTABILIDAD.
SOPORTE TUBULAR DE 2.5 X 2.5 CM CALIBRE 20 ADICIONAL DEBAJO DE LA CUBIERTA INFERIOR
PARA ENSAMBLAR CON LOS COSTADOS.)
TERMINADO:
PINTURA HÍBRIDA EN POLVO EPOXI-POLIÉSTER ACABADO HORNEADO PARA MAYOR
DURABILIDAD Y RESISTENCIA COLOR NEGRO.
SISTEMA DE ENSAMBLE:
POR MEDIO DE TORNILLOS GALVANIZADOS PARAUNIR LA CUBIERTA MEDIANTE TUERCA
INSERTA Y GANCHOS DE FÁCIL ENSAMBLE.
CANASTILLA:
CUENTA CON 2 CANASTILLAS PARA COLOCAR EN LA PARTE INFERIOR EL CPU Y FUENTE DE
PODER ININTERRUMPIBLES.
31
HABILIDADES DIGITALES PARA TODOS
32. SILLA PARA ALUMNO O MAESTRO
PROPUESTA
(NO PRESUPUESTADA
EL ASIENTO Y RESPALDO DEBERÁN DE SER DE POLIPROPILENO: FABRICADOS EN
RESINA PLASTICA DE COPOLIMERO DE POLIPROPILENO CON RESISTENCIA AL
IMPACTO IZOD D-256 ( NON BREAK ), INDICE DE FLUIDEZ D-1238 DE 6 GR/10 MIN,
CON ADHITIVACIÓN ANTIESTÁTICA Y DE NO MARCADO (NON BLUSH), TEXTURIZADOS
EN LA CARA EXPUESTA ( DOS PIEZAS SEPARADAS CON FORMA ANATÓMICA ) EL
RESPALDO DISEÑADO CON 2 CAVIDADES LATERALES PARA INSERTAR AL RESPALDO
DE LA ESTRUCTURA Y ENSAMBLADO EN LA PARTE POSTERIOR CON 2 REMACHES TIPO
"POP" DE ALA CORTA CON ESPESOR DE PARED DE 3.5MM. CON VENA DE SOPORTE A
MANERA DE MARCO PERIMETRAL Y 8 VENAS DE REFUERZO, CUENTA CON UNA ASA EN
FORMA DE ROMBO PARA FACILITAR EL ACOMODO DE LA SILLA. EL ASIENTO CON
CANTO
PERIMETRAL
ENFORMA
DE SEMIRIZO BOLEADO Y LAS ESQUINAS
REDONDEADAS EN LA PARTE POSTERIOR LLEVARÁ 6 OREJAS CON REFUERZO A BASE
DE VENAS PARA SUJECIÓN A LA ESTRUCTURA CON REMACHES TIPO "POP" Y EN LA
PARTE FRONTAL UNA VENA CAJEADA, 2 LATERALESFRONTALES Y 3 VENAS
POSTERIORES DE REFUERZO, EL ASIENTO CON UN ESPESOR DE 3.8MM.
LA ESTRUCTURA DEBERÁ SER METÁLICA FORMADA POR DOS ASNILLAS EN FORMA
DE "U" INVERTIDAS Y UN SOPORTE RECEPTOR DEL ASIENTO Y RESPALDO EN
TUBULAR DE 25. 4 MM (1") DE DIÁMETRO LÁMINA CALIBRE N° 18, ADEMAS LLEVARÁ UN
REFUERZO POSTERIOR EN TUBULAR REDONDO DE 19.05MM. (3 /4") LÁMINA CAL. N° 18.
REFUERZO FRONTAL DEBERÁ SER EN BASE DE UN TUBULAR REDONDO DE 19.05 MM.
(3/4") DE DIÁMETRO LÁMINA CALIBRE N°. 18. REGATÓN PARA EMBUTIR EN
POLIPROPILENO DE ALTA DENSIDAD COLOR NEGRO.
LOS REMACHES DEBERÁN SER TIPO "POP" DE 3/16" 6 DE ALA ANCHA PARA FIJAR EL
ASIENTO Y 2 DE ALA CORTA PARA EL RESPALDO.
EL ACABADO DE LA ESTRUCTURA DEBERÁ SER A BASE DE PINTURA
MICROPULVERIZADA HORNEADA A 200 °C COLOR NEGRO PREVIAMENTE LAVADA Y
FOSFATIZADA. PARA LA UNIÓN DE ELEMENTOS METÁLICOS SE DEBERÁ APLICAR
32
HABILIDADES DIGITALES PARA TODOS
33. SOLDADURA DE MICROALAMBRE SISTEMA
LAS DIMENSIONES GENERALES DE ± 5MM.
MIG. SIN ESCORIA.
TOLERANCIAS EN
33
HABILIDADES DIGITALES PARA TODOS
34. MESA BINARIA PARA ALUMNO
PROPUESTA
(NO PRESUPUESTADO)
DEBERÁ OFRECER UN ÁREA DE TRABAJO DE 110CM DE LARGO X 50 CMS DE
ANCHO A UNA ALTURA DE 75 CMS CON TOLERANCIAS EN LAS DIMENSIONES
GENERALES DE + 3 MM
LA CUBIERTAS DEBEN OFRECER LAS SIGUIENTES FUNCIONALIDADES:
34
HABILIDADES DIGITALES PARA TODOS
35.
DURABILIDAD IGUAL O SUPERIOR A LA OFRECIDA POR RESINA DE COPOLIMERO
DE POLIPROPILENO O SUPERIOR,
RESISTENCIA AL IMPACTO IZOD ( NON BREAK ) ÍNDICE DE FLUIDEZ DE 6 GR /
10 MIN AL MENOS,
SU ACABADO DEBERÁ PREVENIR O ELIMINAR LA ELECTRICIDAD ESTÁTICA Y
DEBERÁ OFRECER LA FUNCIONALIDAD DE NO MARCADO ( NON BLUSH ),
2
DEBIDO AL USO DEBERÁ SOPORTAR UNA CARGA DE AL MENOS 120 KG/CM EN
TODA LA CUBIERTA
DEBERÁ TENER 12 NERVADURAS Y 22 PUNTOS DE FIJACIÓN DE LA CUBIERTA A
LA ESTRUCTURA
EL TEXTURIZADO EN LA CARA EXPUESTA CON NÚMERO DE DISEÑO TGF
228 CON PROFUNDIDAD DE .002"
NO DEBE PERMITIR QUE SE MARQUEN LAS HOJAS AL ESCRIBIR EN LA
CUBIERTA,
DEBERÁ TENER DOS LAPICERAS CON DIMENSIONES DE 320 MM. DE LARGO
11 MM. DE ANCHO Y PROFUNDIDAD DE 3.75 MM.
PARA EVITAR ACCIDENTES, LAS VISTAS DEBERÁN SER BOLEADAS Y FILOS
REDONDEADOS.
EL REGATÓN DEBERÁ SER EMBUTIDO EN POLIPROPILENO DE ALTO IMPACTO
COLOR NEGRO EMBUTIDO Y PEGADO EN EL EXTREMO INFERIOR
LOS ELEMENTOS METÁLICOS DEBERÁN ESTAR UNIDOS VÍA PROCESO DE
SOLDADURA CON TÉCNICA DE MICROALAMBRE SISTEMA MIG. (METAL INER GAS
BIÓXIDO DE CARBONO Y ARGÓN) SIN ESCORIA PARA LA UNIÓN DE ELEMENTOS
METÁLICOS O USANDO UNA TÉCNICA SUPERIOR.
LA ESTRUCTURA DE LA MESA DEBERÁ ESTAR PREVIAMENTE LAVADA Y
FOSFATIZADA Y DEBERÁ LLEVAR ACABADO A BASE DE PINTURA EPÓXICA
ELECTROSTÁTICA MICROPULVERIZADA HORNEADA A 200 °C. COLOR NEGRO.
AZNILLA (PATAS) FABRICADA EN PERFIL TUBULAR DE ACERO DE SECCIÓN
TRIANGULAR CON VENAS DE REFUERZO, EL PERFIL EN LAMINA DE ACERO CAL.
18.
35
HABILIDADES DIGITALES PARA TODOS
36. AULA TELEMATICA HDT MODELO 2 CON
SERVIDOR CENTRAL PARA 4 AULAS O MÁS
2.2.0 EQUIPAMIENTO MODELO 2
CUADRO RESUMEN DE ADQUISICIÓN PARA EL EQUIPAMIENTO DE LAS AULAS DE PRIMER GRADO
DE SECUNDARIAS
Tipo de aula
Equipamiento
MODELO 2
Servidor Central de Escuela
PC para el maestro
Portátil alumnos (Portátiles para atender 3 aulas)
Router
Switch Lan
Punto de Acceso Red Inalámbrica
Carro para carga y resguardo de mini laptops (1 carro para
atender 3 aulas)
Impresora monocromática
Unidad de respaldo de energía
Proyector Estándar
Pizarrón Interactivo
Mobiliario (no presupuestado)
Instalación eléctrica (no presupuestado)
Concepto de Aula Lista
36
HABILIDADES DIGITALES PARA TODOS
37. 2.2.1 DIAGRAMA DE AULA
Nota: En el caso de considerar otro modelo de aula, favor de notificar a la Coordinación
Nacional del Programa Habilidades Digitales para Todos para su aprobación y Vo.Bo.
37
HABILIDADES DIGITALES PARA TODOS
38. 2.2.2 CANTIDAD DE EQUIPAMIENTO POR AULA TELEMATICA
MODELO 2
El Equipamiento descrito a continuación, cumple con los requerimientos mínimos
necesarios para el correcto funcionamiento del software educativo “Explora
Secundaria 2.0” y versiones posteriores.
CANTIDAD
DESCRIPCIÓN
1
SERVIDOR CENTRAL
1
PC PARA EL MAESTRO
20
PORTATILES
1
1 CADA 3
AULAS
COMPUTADORA PORTATIL PARA ALUMNOS. ESTA CANTIDAD DE
PORTATILES SE MOVERA EN EL CARRO ALMACENADOR PARA ATENDER 3
AULAS
ROUTER
SWITCH LAN
1
SOLUCIÓN INALÁMBRICA PARA LA CONECTIVIDAD DE TODOS LOS EQUIPOS.
1 CARRO
CADA 3 AULAS
UN CARRO ALMACENADOR PARA 36 COMPUTADORAS PORTÁTILES Y PARA
RECARGA DE BATERÍA, ESTE CARRO DEBERÁ DE ATENDER 3 AULAS.
1
IMPRESORA MONOCROMATICA
1
FUENTE DE PODER ININTERRUMPIBLE.
1
PROYECTOR ESTÁNDAR
1
PIZARRÓN INTERACTIVO
1
MUEBLE
PARA
COMPUTADORA
PROFESOR,
FUENTE
DE
PODER
38
HABILIDADES DIGITALES PARA TODOS
39. ININTERRUMPIBLE E IMPRESORA. (PROPUESTA, NO PRESUPESTADO)
1 POR
ALUMNO Y 1
MAESTRO
SILLAS (PROPUESTA, NO PRESUPESTADO)
1
MESA PARA COMPUTADORA PORTÁTIL DEL ALUMNO (PROPUESTA, NO
PRESUPESTADO)
1
INSTALACIÓN Y SUMINISTRO DE SISTEMA ELÉCTRICO, CONCEPTO DE AULA
LISTA
39
HABILIDADES DIGITALES PARA TODOS
40. 2.2.3 CONFIGURACIÓN MÍNIMA DE LOS EQUIPOS
ESTO ES QUE LOS OFERTANTES PODRÁN OFRECER CONFIGURACIONES SUPERIORES
SERVIDOR CENTRAL DE ESCUELA (PARA ATENDER 4 O MAS AULAS)
CONFIGURACIÓN DE HARDWARE PARA 60 EQUIPOS CONCURRENTES
PROCESADOR
CORE I5-2500 (3.3GHZ, 6MB CACHE)
CHIPSET TARJETA
MADRE
CHIP SET INTEL
MEMORIA
10 GB DE RAM DDR3
ARQUITECTURA
TIPO PCI/ PCIE.
SLOTS PCI/PCIE
4 EN TOTAL
PUERTOS DE
COMUNICACIÓN
6 PUERTOS USB 2.0 INTEGRADOS A LA TARJETA MADRE.
GABINETE
MICRO-ATX COMPATIBLE CON LA PLATAFORMA OFERTADA.
FUENTE DE PODER
CERTIFIED 300 WATT TFX12V
DISCO DURO
1000 GB CON TECNOLOGÍA SERIAL ATA, VELOCIDAD DE 7200 RPM
2 TARJETA DE RED ETHERNET 10/100/1000
CONFIGURACIÓN DE HARDWARE PARA 100 EQUIPOS CONCURRENTES
PROCESADOR
Core i7-2600 (3.4Ghz, 8Mb cache)
CHIPSET TARJETA
MADRE
CHIP SET INTEL
MEMORIA
12 GB DE RAM DDR3
ARQUITECTURA
TIPO PCI/ PCIE.
40
HABILIDADES DIGITALES PARA TODOS
41. SLOTS PCI/PCIE
PUERTOS DE
COMUNICACIÓN
GABINETE
FUENTE DE PODER
DISCO DURO
4 EN TOTAL
6 PUERTOS USB 2.0 INTEGRADOS A LA TARJETA MADRE.
2 TARJETA DE RED ETHERNET 10/100/1000
MICRO-ATX COMPATIBLE CON LA PLATAFORMA OFERTADA.
CERTIFIED 300 WATT TFX12V
1000 GB CON TECNOLOGÍA SERIAL ATA, VELOCIDAD DE 7200 RPM
CONFIGURACIÓN MÍNIMA DE SOFTWARE
SOFTWARE DEL
SISTEMA
OPERATIVO
SOFTWARE DE
REDES Y
SEGURIDAD
LA SOLUCIÓN DEBE SER CAPAZ DE SOPORTAR APLICACIONES
EJECUTÁNDOSE SIMULTÁNEAMENTE EN MÚLTIPLES SISTEMAS OPERATIVOS.
COMO MÍNIMO, LA SOLUCIÓN DEBE PROVEER COMPATIBILIDAD CON
WINDOWS Y TAMBIÉN CON LINUX. X86 y X64
SOFTWARE DE
INICIO DE SESIÓN
ÚNICO
RED LOCAL (LAN) E INTERNET: LA SOLUCIÓN DEBE PROPORCIONAR
TODOS LOS PROTOCOLOS BÁSICOS DE RED PARA SER COMPATIBLE CON
LA RED LOCAL (LAN) DE LA ESCUELA Y PERMITIR EL ACCESO A
INTERNET (WAN) Y A SERVICIOS RELACIONADOS CON INTERNET
GESTIÓN DEL ANCHO DE BANDA: EL ANCHO DE BANDA DE LA CONEXIÓN
A INTERNET EN LAS ESCUELAS ES UN RECURSO LIMITADO QUE DEBE
GESTIONARSE DE FORMA EFECTIVA CON EL FIN DE PROPORCIONAR UNA
EXPERIENCIA DE APRENDIZAJE ADECUADA, Y BRINDAR LA MEJOR
RELACIÓN CALIDAD-PRECIO.
SEGURIDAD: LA SOLUCIÓN DEBE PROPORCIONAR SERVICIOS
ESENCIALES DE SEGURIDAD, NECESARIOS PARA GARANTIZAR UN
AMBIENTE DE TECNOLOGÍAS DE INFORMACIÓN Y COMUNICACIONES
ESCOLAR SEGURO.
ALMACENAMIENTO E IMPRESIÓN: LA SOLUCIÓN DEBE PROPORCIONAR
SERVICIOS DE ALMACENAMIENTO E IMPRESIÓN CENTRALIZADOS PARA
LA ESCUELA Y SERÁ UN PUNTO DE "ALMACENAMIENTO SEGURO", DONDE
LA INFORMACIÓN CRÍTICA DE LA ESCUELA ES RESPALDADA
REGULARMENTE Y DONDE LOS USUARIOS PODRÁN CARGAR DATOS.
LA SOLUCIÓN DEBERÁ TENER UNA BASE DE DATOS DE AUTENTICACIÓN
ÚNICA PARA LOS ESTUDIANTES, PROFESORES Y PERSONAL, CON UN
SOLO INICIO DE SESIÓN, Y PROPORCIONAR COMO MÍNIMO LAS
SIGUIENTES CARACTERÍSTICAS:
LA SOLUCIÓN DEBE SER COMPATIBLE CON UNA SOLA BASE DE
DATOS LOCAL DE USUARIOS, BASADA EN ACTIVE DIRECTORY
(AD), LDAP O RADIUS PARA LA AUTENTICACIÓN DE LOS
ESTUDIANTES, PERSONAL DOCENTE Y DEL ADMINISTRADOR.
LA SOLUCIÓN DEBE SER CAPAZ DE AUTENTICAR A LOS
USUARIOS EN UN SERVIDOR PREDEFINIDO, REMOTO/CENTRAL,
DE TIPO RADIUS, LDAP O SERVIDOR AD.
LA SOLUCIÓN DEBE SER CAPAZ DE AUTENTICAR DE FORMA
41
HABILIDADES DIGITALES PARA TODOS
42. -
SOFTWARE DEL
PORTAL ESCOLAR
UNIFICADO
SOFTWARE DE
GESTIÓN Y
MONITOREO
CENTRALIZADO
REMOTA, AL ESTAR "EN LÍNEA" (ONLINE) (CON CONEXIÓN A
INTERNET DISPONIBLE) Y LOCALMENTE AL ESTAR
“DESCONECTADO” (OFFLINE) (SIN CONEXIÓN A INTERNET
DISPONIBLE).
UNA VEZ QUE UN USUARIO ESTÉ AUTENTICADO, DEBE TENER
ACCESO A UN CONJUNTO DE APLICACIONES Y SERVICIOS
BASADOS EN UN PERFIL CONFIGURABLE DE ACCESO Y
SEGURIDAD.
LA SOLUCIÓN DEBE PROPORCIONAR UN SOLO PORTAL WEB “UNIFICADO”
PARA ACCEDER A TODAS LAS APLICACIONES Y SERVICIOS PARA
ESTUDIANTES, MAESTROS Y ADMINISTRADORES DE UNA FORMA
INTEGRADA. EL PORTAL DEBE PROPORCIONAR COMO MÍNIMO LAS
SIGUIENTES CARACTERÍSTICAS:
SER ACCESIBLE PARA UN NAVEGADOR WEB ESTÁNDAR
PROPORCIONAR UNA INTERFAZ GRÁFICA DE USUARIO (GUI)
AMIGABLE PARA LOS ESTUDIANTES, CON INTERACCIÓN Y ASPECTO
DE TIPO RED-SOCIAL.
PERMITIR A LOS PROFESORES Y ESTUDIANTES COMPARTIR
INFORMACIÓN FÁCILMENTE.
PERMITIR LA CREACIÓN DE NUEVOS USUARIOS EN PASOS
SENCILLOS Y LA DISTRIBUCIÓN AUTOMÁTICA DE ÉSTOS HACIA
TODAS LAS APLICACIONES Y SERVICIOS PRINCIPALES DEL SISTEMA.
DEBE ESTAR INTEGRADO CON LOS SIGUIENTES SISTEMAS:
o SISTEMA DE GESTIÓN DE APRENDIZAJE EXPLORA (LMS)
o SISTEMA DE GESTIÓN DE ACTIVIDAD DE APRENDIZAJE (LAMS)
INTERFAZ UNIFICADA DE GESTIÓN: LA SOLUCIÓN DEBE PROPORCIONAR UN
PUNTO ÚNICO DE ACCESO PARA LA GESTIÓN DE TODOS LOS SERVICIOS:
-
TODAS LAS FUNCIONES DE ADMINISTRACIÓN DEBEN SER
ACCESIBLES A TRAVÉS DE UNA INTERFAZ GRÁFICA DE USUARIO
(GUI).
LA INTERFAZ GRÁFICA DE USUARIO DEBE PODER SER
EJECUTADA EN UN NAVEGADOR DE INTERNET.
PERMITIR ACCESO REMOTO Y SEGURO ASÍ COMO LA
CONFIGURACIÓN DE TODOS LOS SERVICIOS (SIN INTERVENCIÓN
LOCAL).
LA SOLUCIÓN DEBE PROPORCIONAR DOS NIVELES DE
ADMINISTRACIÓN: SÚPER-ADMINISTRADOR Y ADMINISTRADOR
LOCAL, DONDE EL SÚPER- ADMINISTRADOR PUEDA DEFINIR, POR
MEDIO DE LA CONFIGURACIÓN, LOS SERVICIOS QUE EL
ADMINISTRADOR LOCAL SERÁ CAPAZ DE CONFIGURAR.
ACTUALIZACIONES DE SOFTWARE: EL SOFTWARE EJECUTADO EN LOS
SERVIDORES DEBERÁ PODER ACTUALIZARSE DE FORMA REMOTA.
INFORMES/REPORTES: LA SOLUCIÓN DEBE PROVEER UN MECANISMO DE
REPORTES PARA MONITOREAR LAS ACTIVIDADES DE LOS ESTUDIANTES A
NIVEL LOCAL Y REMOTO, TAMBIÉN DEBE MANTENER LOS ARCHIVOS DE
REGISTRO Y LOS DATOS HISTÓRICOS Y PROPORCIONAR INTERFACES PARA
DESCARGAR ESTADÍSTICAS, TALES COMO:
-
LOS USUARIOS CONECTADOS, INCLUYENDO EL ACCESO REMOTO
DE USUARIOS POR MEDIO DE VPN PPTP.
ESTADÍSTICAS DE ACCESO A INTERNET Y TRÁFICO DE DATOS.
HISTORIAL DE CONCESIONES O ARRENDAMIENTO DE IP LAN
DHCP.
SITIOS WEB VISITADOS.
42
HABILIDADES DIGITALES PARA TODOS
43. MONITOREO REMOTO: LA SOLUCIÓN DEBE PROPORCIONAR AGENTES PARA
INTERACTUAR CON INFRAESTRUCTURAS NMS, TANTO COMERCIALES COMO
DE CÓDIGO ABIERTO, QUE TENGAN SUS CENTROS DE OPERACIONES
UBICADOS EN LA WAN. COMO MÍNIMO DEBE OFRECER LAS SIGUIENTES
FUNCIONALIDADES:
-
-
-
SOFTWARE DE
GESTIÓN DE
CONTENIDOS
AGENTE SNMP PARA LA SUPERVISIÓN, INCLUYENDO SOPORTE
PARA TRAMPAS (TRAPS) SNMP V1/V2.
SOPORTE PARA REDIRECCIONAR LOS REGISTROS DEL SISTEMA
A UN SERVIDOR SYSLOG REMOTO.
SOPORTE PARA LA EJECUCIÓN REMOTA DE COMPLEMENTOS
(PLUGINS) NAGIOS, INCLUYENDO LA CAPACIDAD DE MONITOREAR
TANTO LOS RECURSOS PRIVADOS DEL SERVIDOR LOCAL COMO
LOS RECURSOS ALOJADOS EN HOSTS QUE SE ENCUENTRAN EN
LA RED LAN INTERNA.
EL SERVIDOR DEBE SOPORTAR UN MODO PROXY PARA MANEJAR
EL MONITOREO DE SOLICITUDES TANTO DE LOS RECURSOS
PÚBLICOS COMO PRIVADOS EN LOS HOSTS INTERNOS QUE NO
SON ACCESIBLES DIRECTAMENTE DESDE EL SISTEMA DE NMS.
DEBE TENER LA CAPACIDAD DE SOPORTAR FUTURAS
ACTUALIZACIONES EN LÍNEA PARA NUEVOS COMPLEMENTOS
(PLUGINS) DE MONITOREO.
LA SOLUCIÓN DEBE PROPORCIONAR LAS FUNCIONALIDADES ESENCIALES DE
UN "SERVIDOR DE CONTENIDOS" PARA LA ESCUELA. ESTO PERMITIRÁ A LA
ESCUELA MANTENER COPIAS INTERNAS DE LOS SITIOS WEB DE
CONTENIDOS, SIN REQUERIR ACCESO A INTERNET PARA ACCEDER A ELLOS.
LOS SERVICIOS DEL SERVIDOR DE CONTENIDOS DEBEN INCLUIR:
-
-
ALOJAMIENTO DE CONTENIDOS: ALOJAR Y ENTREGAR CONTENIDOS
DE FORMA TRANSPARENTE A TRAVÉS DE UN SERVIDOR WEB LOCAL
CON SOPORTE PARA DOMINIOS VIRTUALES.
ALMACENAMIENTO EN CACHÉ: USAR EL ALMACENAMIENTO LOCAL
DEL SERVIDOR PARA GUARDAR UNA COPIA DE LOS CONTENIDOS DE
ACCESO FRECUENTE EN LÍNEA, REDUCIENDO LOS REQUISITOS DE
ANCHO DE BANDA Y DISMINUYENDO EL TIEMPO DE ACCESO A LA
WEB.
FILTRADO: BLOQUEAR LOS CONTENIDOS NO DESEADOS A TRAVÉS
DE POLÍTICAS DE FILTRADO DE CONTENIDOS.
DISTRIBUCIÓN DE CONTENIDOS: ADMINISTRAR Y DESCARGAR
CONTENIDOS EDUCATIVOS DESDE UNA UBICACIÓN CENTRAL HACIA
LAS ESCUELAS REMOTAS.
DISTRIBUCIÓN DE CONTENIDOS: ESPECÍFICAMENTE EL SISTEMA DE
DISTRIBUCIÓN DE CONTENIDOS DEBE INCLUIR LAS SIGUIENTES
FUNCIONALIDADES:
-
SOLUCIÓN PARA EL SERVIDOR CENTRAL DE CONTENIDOS:
o DEBE SER CAPAZ DE ALMACENAR Y DISTRIBUIR DE FORMA
SEGURA LOS DIFERENTES TIPOS DE DATOS DE CONTENIDOS,
INCLUYENDO VIDEOS, LIBROS ELECTRÓNICOS EN DIFERENTES
FORMATOS, ASÍ COMO IMÁGENES Y CONTENIDO EN FORMATO DE
SITIOS WEB HTML ESTÁTICOS.
o SINCRONIZACIÓN AUTOMÁTICA DE LOS DATOS DE CONTENIDOS,
DESDE LA UBICACIÓN CENTRAL A LOS SERVIDORES REMOTOS
43
HABILIDADES DIGITALES PARA TODOS
44. o
o
o
o
o
-
SOFTWARE DE
GESTIÓN
DE LA ESCUELA.
EL SISTEMA DEBE MINIMIZAR EL USO DE LOS RECURSOS DE RED
DURANTE LA SINCRONIZACIÓN DE CONTENIDOS, CON EL USO DE
ALGORITMOS DE COMPRESIÓN, Y TRANSFIRIENDO ÚNICAMENTE
LAS DIFERENCIAS DE LOS ARCHIVOS.
PROGRAMAR DENTRO DEL DÍA, EL PERÍODO PARA LA
TRANSFERENCIA DE CONTENIDOS Y CONFIGURAR EL USO DEL
ANCHO DE BANDA MÁXIMO POR ESCUELA.
ADMINISTRADOR DE PAQUETES DE CONTENIDOS. SOPORTE
PARA SUBIR ARCHIVOS AL REPOSITORIO DEL SERVIDOR
CENTRAL, INCLUYENDO ARCHIVOS ZIP O ARCHIVOS
INDIVIDUALES Y PARA CREAR PAQUETES DE CONTENIDOS PARA
SU DISTRIBUCIÓN.
LA INTERFAZ DE GESTIÓN DEL SERVIDOR DEBE PROPORCIONAR
LA SIGUIENTE RETROALIMENTACIÓN VISUAL Y LOS ESTADOS:
ESTADO DE SINCRONIZACIÓN DE CONTENIDOS, POR
EJEMPLO: “SINCRONIZADO/NO SINCRONIZADO”.
UBICACIÓN GEOGRÁFICA DE ESCUELAS REMOTAS EN UN
MAPA, CON RETROALIMENTACIÓN VISUAL SOBRE EL
ESTADO DEL SERVIDOR.
CONTENIDO SUSCRITO POR ESCUELA.
ESTADO DE TRANSFERENCIA Y ESTADÍSTICAS
INCLUYENDO TAMAÑO TRANSFERIDO, INICIO Y TIEMPO
ESTIMADO PARA COMPLETAR LA TRANSFERENCIA.
SOPORTE PARA JERARQUÍAS DE USUARIOS DE ADMINISTRACIÓN,
INCLUYENDO UN ADMINISTRADOR MAESTRO DEL SERVIDOR Y
LOS ADMINISTRADORES DE LA ESCUELA PARA CREAR Y
ADMINISTRAR LAS ESCUELAS Y LOS CONTENIDOS. LOS
ADMINISTRADORES ESCOLARES SON CAPACES DE GESTIONAR
SÓLO SU LISTA DE ESCUELAS ASIGNADAS Y PAQUETES DE
CONTENIDO.
SOLUCIÓN CLIENTE PARA EL SERVIDOR DE LA ESCUELA
o DEBE MANTENER UNA LISTA, ACTUALIZADA DE FORMA
AUTOMÁTICA, DE TODOS LOS PAQUETES DE CONTENIDOS
DISPONIBLES PARA SU DESCARGA DESDE EL SERVIDOR A ESA
ESCUELA.
o LOS MAESTROS DEBEN SER CAPACES DE BUSCAR A TRAVÉS DE
LOS PAQUETES DE CONTENIDOS DISPONIBLES Y SUSCRIBIRSE A
LOS PAQUETES QUE DESEAN DESCARGAR Y MANTENERSE
SINCRONIZADOS.
o EL SERVIDOR LOCAL DEBE MOSTRAR EL ESTADO DEL AVANCE
EN LA SINCRONIZACIÓN DE LOS PAQUETES DE CONTENIDOS.
o PORTAL ÚNICO PARA ACCEDER A LOS PAQUETES DE
CONTENIDOS SUSCRITOS Y A AQUÉLLOS QUE SE ACTUALICEN
AUTOMÁTICAMENTE.
GESTIÓN DE PC CLIENTE: LA SOLUCIÓN DEBE PROPORCIONAR LOS
SIGUIENTES SERVICIOS PARA LA ADMINISTRACIÓN Y MONITOREO DE
EQUIPOS BASADOS EN INTEL:
-
IMAGEN DE RESPALDO Y RESTAURACIÓN DE EQUIPOS CLIENTE
PC INTEL
INSTALACIÓN DE SISTEMA OPERATIVO Y APLICACIONES.
RESPALDO DE DATOS Y RESTAURACIÓN (AUTOMATIC Y MANUAL)
DE EQUIPOS CLIENTE PC
CARACTERÍSTICAS ANTIROBO (THEFT DETERRENT) (TD): LA SOLUCIÓN DEBE
PROPORCIONAR LA SIGUIENTE FUNCIONALIDAD PARA DISUASIÓN DE ROBO
44
HABILIDADES DIGITALES PARA TODOS
45. EN LOS EQUIPOS INTEL, INCLUYENDO LOS SIGUIENTES SERVICIOS:
-
RASTREO DE EQUIPOS PC CLIENTES Y ACTUALIZACIÓN DE
CERTIFICADOS TD.
SOLICITUD DE CÓDIGO DE DESBLOQUEO EN CASO DE ROBO DE
UN EQUIPO PC CLIENTE.
MANEJO Y ALMACENAMIENTO DE INFORMACIÓN DE SEGURIDAD.
SERVIDOR DE CONTROL PARENTAL (PARENT CARE FREE SERVER): EL
SERVIDOR DEBE PROPORCIONAR LOS MEDIOS PARA CONTROLAR EL
ACCESO DE LOS ESTUDIANTES A INTERNET, A LAS APLICACIONES Y OTROS
SERVICIOS, INCLUYENDO:
-
IDIOMA
SOFTWARE
PREINSTALADO, EN
ESPAÑOL CON
LICENCIAMIENTO
ORIGINAL
CONFIGURACIÓN DE LISTAS “NEGRAS” Y “BLANCAS” PARA SITIOS
WEB BLOQUEADOS/PERMITIDOS.
CONFIGURAR LAS APLICACIONES QUE PUEDEN EJECUTARSE.
CONFIGURACIÓN DEL USO DE LA RED.
CONFIGURAR LA FECHA Y HORA DE ACTIVACIÓN DE LAS LISTAS
“NEGRAS/ BLANCAS” Y DEL USO DE LAS APLICACIONES.
INFORMES Y ESTADÍSTICAS DEL USO DEL EQUIPO CMPC.
CONFIGURAR EL APAGADO PROGRAMADO DEL EQUIPO.
LA INTERFAZ DE LA SOLUCIÓN DEBE ESTAR DISPONIBLE EN EL IDIOMA
ESPAÑOL
1.
MICROSOFT WINDOWS SERVER 2008 X64
2.
SQL SERVER 2008 EXPRESS x64
3.
OFFICE PROFESIONAL 2010
4.
SOFTWARE ADMINISTRADOR DE HERAMIENTAS Y LISTA DE CLASE EL
CUAL DEBE TENER LA SIGUIENTE FUNCIONALIDAD:
DEBE PERMITIR CREAR UN ARCHIVO ESCUELA EL CUAL VA A
PERMITIR CENTRALIZAR LA INFORMACION DE UNA CLASE, DEL
MAESTRO O DE LOS ALUMNOS.
DEBE PERMITIR ESTABLECER REGLAS DE APLICACIONES E
INTERNET.
DEBE PERMITIR EL PODER IMPORTAR EL ARCHIVO ESCUELA CON
FORMATO CSV (VALORES SEPARADO POR COMAS).
45
HABILIDADES DIGITALES PARA TODOS
46. LICENCIAMIENTO
EL LICITANTE GANADOR DEBERÁ PRESENTAR LA LICENCIA DE USO DE:
SELECT ACADEMICO
ACTUALIZACIÓN)
(LICENCIA
PERPETUA
SIN
SEGURO
DE
- WINDOWS SERVER 2008 X64 EN ESPAÑOL
- SQL SERVER 2008 EXPRES x64
- MICROSOFT WINDOWS SERVER CAL 2008
SCHOOL AGREEMENT PARTNERS IN LEARNING (LICENCIA POR 36
MESES CON SEGURO DE ACTUALIZACION)
-
OFFICE PROFESIONAL PLUS 2010 (OFFICE PROFESIONAL PLUS ALL LNG
LIC/SA PACK MVL PARTNERS IN LEARNING).
OTRAS LICENCIAS (3 AÑOS DE LICENCIAMIENTO)
-
LICENCIA DE ADMINISTRADOR DE CLASE ÚLTIMA VERSIÓN
-
LICENCIA DE ANTIVIRUS
EN LA OPERACIÓN DEL SOFTWARE NO DEBE SOLICITAR NINGUN DISCO
AL MOMENTO DE ESTAR OPERANDO, DEBIENDO ESTAR INSTALADO
EN SU TOTALIDAD EN EL DISCO DURO, EL LICITANTE DEBERÁ
ADQUIRIR LAS LICENCIAS DEL SOFTWARE EN EL ESQUEMA
DESCRITO ANTERIORMENTE
SOFTWARE
PREINSTALADO HDT
LA SEP, ENTREGARÁ EL SOFTWARE EXPLORA SECUNDARIA A LA
CEHDT; UNA VEZ QUE EL ESTADO NOTIFIQUE POR ESCRITO A LA
COORDINACIÓN NACIONAL DEL PROGRAMA EL INICIO DE LA
INSTALACIÓN DEL EQUIPAMIENTO DE LAS AULAS TELEMÁTICAS.
DICHA INSTALACIÓN SERÁ SUPERVISADA Y APROBADA POR LA SEP
CUANDO SE ELABORE EL DISCO MAESTRO. EL SOFTWARE DE HDT
NO SERÁ OBJETO DE EVALUACIÓN.
RECUPERACIÓN DEL
SOTWRE
PREINSTALADO
DEFINIR UNA TECLA ESPECIFICA O COMBINACIÓN DE TECLAS O
FUNCIÓN PARA LA RECUPÉRACIÓN AUTOMÁTICA Y COMPLETA DEL
100% DEL SOFTWARE INSTALADO Y CONFIGURADO, ASÍ COMO
UTILERÍAS DE LA CONFIGURACIÓN PREINSTALADA EN EL EQUIPO Y
SU ACTIVACIÓN DEBERÁ SER TRANSPARENTE PARA EL USUARIO
DICHA RESTAURACIÓN, DEBE INCLUIR EL SOFTWARE HDT EN SU
TOTALIDAD.
ANTIVIRUS
SOFTWARE ANTIVIRUS PARA SERVIDOR, CON CONSOLA DE
ADMINISTRACIÓN AUTOMÁTICA QUE PERMITE LA ACTUALIZACIÓN
DE LAS BASES DE DATOS DE VIRUS EN LAS LAPTOP O TERMINALES
46
HABILIDADES DIGITALES PARA TODOS
47. DE LOS ALUMNOS, DISTRIBUCIÓN DE CARGA ENTRE LOS
PROCESADORES DEL SERVIDOR, DEBE SER CAPAZ DE PONER EN
CUARENTENA
LAS LAPTOPS INFECTADAS Y DE
REVISAR
CUALQUIER CAMBIO MALICIOSO REALIZADO EN EL SISTEMA.
MOUSE
DEBERÁ INCLUIR UN MOUSE ÓPTICO, CONECTOR USB DE 2 BOTONES
CON RUEDA DE NAVEGACIÓN.
47
HABILIDADES DIGITALES PARA TODOS
48. PC DEL MAESTRO
PC DEL MAESTRO
CONFIGURACIÓN MÍNIMA
PROCESADOR
DEBERÁ OFRECER LA FUNCIONALIDAD Y DESEMPEÑO DE UN
PROCESADOR INTEL CORE i3 2100 O SU EQUIVALENTE EN AMD
TARJETA MADRE
LA MOTHERBOARD DEBERÁ TENER GRABADA LA MARCA DEL
FABRICANTE DESDE EL PROCESO DE FABRICACIÓN, SIN ALTERACIONES
NI CORRECCIONES DE INGENIERÍA.
CHIPSET
DEBERA OFRECER LA FUNCIONALIDAD Y DESEMPEÑO DE UN CHIPSET
INTEL H61 O SUPERIOR
BIOS
BIOS MISMA MARCA DEL EQUIPO Y PROPIETARIO DEL FABRICANTE O
CON DERECHOS RESERVADOS. FLASH BIOS PLUG & PLAY.
MEMORIA
ESTANDAR/ MAXIMA
DEBERÁ PROPORCIONAR AL MENOS 2GB DDR3 DE MEMORIA RAM Y
DEBERÁ PERMITIR EXPANDIRLA A 8 GB DDR3
ADMINISTRACIÓN
DEBERÁ CONTAR CON ADMINISTRACIÓN DMI PROPIETARIO DEL
FABRICANTE DEL EQUIPO CON ACCESO AL SETUP POR MEDIO DE
PASSWORD DE ADMINISTRADOR Y/O USUARIO.
ARQUITECTURA
TIPO PCI/ PCIE.
SLOTS PCI/PCIE
3 SLOTS AL MENOS COMBINADOS ENTRE PCI Y PCIE 16X
GABINETE
DE TIPO MINITORRE METALICO CON CHAPA DE SEGURIDAD INTEGRADA
DE FABRICA, LLAVE ESTANDAR Y/O ELECTRONICA, QUE EVITE LA
SUSTRACCIÓN DE LOS COMPONENTES INTERNOS.
DISCO DURO
MONITOR
DEBERÁ PERMITIR ALMACENAR, AL MENOS, 320 GB EN UN DISCO DURO
INTERNO AL GABINETE Y PARA UNA ÓPTIMA TASA DE TRANSFERENCIA
SE REQUIERE AL MENOS FUNCIONE A 7200 RPM CON FUNCIONALIDADES
DE LA TECNOLOGÍA SATA-II A 3.0 GB/S.
DEBERÁ INCLUIR UN MONITOR PLANO DE TECNOLOGÍA LCD DE AL
MENOS 18”. EL MONITOR DEBERÁ DE CONTAR CON UN RADIO DE
CONTRASTE DE 1000:1. LA RESOLUCIÓN MÍNIMA DE 1024 X 768
PREFERENTE DE 1440 X 900 (WIDE SCREEN) PIXELES, 16.7 MILLONES DE
48
HABILIDADES DIGITALES PARA TODOS
49. COLORES.
KIT MULTIMEDIA
CD-RW/DVD-RW COMBO INTERNO (IDE-EIDE-DVD 16X-CD 48X), PLUG AND
PLAY; DE LA MISMA MARCA DEL EQUIPO Y/O CON NUMERO DE PARTE
DEL FABRICANTE DEL EQUIPO. TARJETA O CONTROLADOR DE AUDIO;
FULL DUPLEX Y BOCINAS EXTERNAS
TECLADO
DEBERÁ INCLUIR UN TECLADO 105 TECLAS EN ESPAÑOL DISTRIBUCIÓN
"LATINOAMERICANO", COMUNICARSE A LA PC UTILIZANDO TECNOLOGÍA
USB DE MANERA NATIVA.
PUERTOS DE
COMUNICACIÓN
FABRICANTE
EL GABINETE DEBERÁ TENER AL MENOS 2 PUERTOS USB 2.0 LIBRES
POR LA PARTE FRONTAL DESPUÉS DE CONECTAR LOS DISPOSITIVOS
USB SOLICITADOS. EL GABINETE DEBERÁ SER TIPO MINITORRE
METÁLICO Y DEBERÁ CONTAR CON UN MECANISMO DISEÑADO DE
FÁBRICA QUE EVITE LA APERTURA DEL GABINETE, CON LLAVE ÚNICA
FÍSICA O ELECTRÓNICA.
EL CPU, MONITOR, MOUSE Y TECLADO DEBEN SER DE LA MISMA
MARCA DEL EQUIPO FABRICANTE DE LA PC.
DEBERÁ INCLUIR EL SIGUIENTE SOFTWARE PREINSTALADO:
SOFTWARE
WINDOWS 7 HOME PREMIUM CON UPGRADE A WINDOWS 7
PRO (WINPRO ALNG UPGRDSAPK MVL PTNRSINLRNING).
OFFICE PROFESIONAL PLUS 2010 (OFFICE PROFESIONAL
PLUS 2010 ALL LNG LIC/SA PACK MVL PARTNERS IN
LEARNING).
SOFTWARE ANTIVIRUS 100% COMPATIBLE CON EL
ANTIVIRUS DEL SERVIDOR CENTRALIZADO Y ADMINISTRADO
TOTALMENTE POR ÉL.
SOFTWARE ADMINISTRADOR DE CLASE CON LA SIGUIENTE
FUNCIONALIDAD:
LA VISUALIZACIÓN EN LA PANTALLA DEL MAESTRO DE
TODAS LAS COMPUTADORAS DE LOS ALUMNOS EN
DIFERENTES TAMAÑOS, MUY GRANDE, GRANDE, MEDIO,
PEQUEÑO, MUY PEQUEÑO Y MEJOR AJUSTE.
DEBERÁ PODER VISUALIZAR EL CONTENIDO DE LA
PANTALLA DEL ALUMNO EN EL MONITOR DEL PROFESOR
(Y VICEVERSA) CON LA POSIBILIDAD DE QUE EL
PROFESOR PUEDA TOMAR EL CONTROL. O SI EL
PROFESOR LE DA EL CONTROL AL ALUMNO PODRÁ
COMPARTIR APLICACIONES (COMO RECURSOS DE
INTERNET Y ARCHIVOS EN SUS COMPUTADORAS) PARA
PODER LLEGAR A UN CONSENSO.
DEBERÁ PERMITIR AL PROFESOR CON UN SÓLO CLIC
BLOQUEAR LAS PANTALLAS Y TECLADOS DE LOS
ALUMNOS.
DEBERÁ PERMITIR AL PROFESOR CON UN SÓLO CLIC
HABILITAR LA FUNCIÓN DE BLOQUEO DE INTERNET A
TODAS LAS MÁQUINAS ACTIVAS DE LOS ALUMNOS.
49
HABILIDADES DIGITALES PARA TODOS
50. DEBERÁ
PERMITIR
ENVIAR
ARCHIVOS
DE
LA
COMPUTADORA DEL MAESTRO A LAS COMPUTADORAS
DE LOS ALUMNOS. SI EL ALUMNO PIERDE CONEXIÓN, LE
PERMITIRÁ ENVIAR EL ARCHIVO CUANDO EL ALUMNO
VUELVA A CONECTARSE EN LA MISMA SESIÓN.
DEBERÁ
PERMITIR
QUE
EL
MAESTRO
DIVIDA
AUTOMÁTICAMENTE LA CLASE EN FORMA ALEATORIA
EN GRUPOS DE 2 Ó 3 ESTUDIANTES PARA ASIGNARLES
TAREAS GRUPALES.
LOS ESTUDIANTES PODRÁN UTILIZAR FUNCIONES DE
CHAT.
DEBERÁ
PODER
USAR
UNA
SEGURIDAD
DE
ENCRIPTACIÓN DE DATOS DE TAL FORMA QUE NO
PUEDA SER LEÍDA, BORRADA O INTERCEPTADA POR
PERSONAL NO AUTORIZADO.
EL SOFTWARE DEBERÁ TENER LA OPCIÓN DE QUE
PUEDE UTILIZARSE SIN QUE LOS ESTUDIANTES TENGAN
CONOCIMIENTO DE ELLO.
DEBERÁ PERMITIR EL CONTROL DE ACCESO DE OTROS
PROFESORES A LA CLASE Y ESTOS PODRÁN
MONITOREAR LOS ESCRITORIOS DE LOS ESTUDIANTES.
EL SOFTWARE DEBERÁ PERMITIR QUE, PARA LA
PANTALLA DEL ESTUDIANTE SE PUEDA ESPECIFICAR LA
CALIDAD DE IMAGEN Y LOS MARCOS POR SEGUNDO
PARA UNA ÓPTIMA EJECUCIÓN DE LA RED.
EL SOFTWARE DEBERÁ PERMITIR QUE LOS ALUMNOS
PUEDAN CONECTARSE AL PROFESOR QUE DESEEN DE
UNA LISTA DE PROFESORES DISPONIBLES
EN LA OPERACIÓN DEL SOFTWARE NO DEBE SOLICITAR
NINGÚN DISCO AL MOMENTO DE ESTAR OPERANDO,
DEBIENDO ESTAR INSTALADO EN SU TOTALIDAD EN EL
DISCO DURO.
EL LICITANTE GANADOR DEBERÁ PRESENTAR LA LICENCIA DE USO DE:
LICENCIAMIENTO
SELECT ACADEMICO (LICENCIA PERPETUA SIN SEGURO DE
ACTUALIZACIÓN)
- MICROSOFT WINDOWS SERVER CAL 2008 (WinSvrCal 2008 ALNG MVL
DvcCAL)
SCHOOL AGREEMENT PARTNERS IN LEARNING (LICENCIA POR 36 MESES
CON SEGURO DE ACTUALIZACION)
-
UPGRADE A WINDOWS
MVLptnrsinLrning)
7
PRO
(WinPro
ALNG
UpgrdSAPk
-
OFFICE PROFESIONAL Plus 2010 (Office Profesional Plus ALL LNG
Lic/SA Pack MVL Partners in learning).
50
HABILIDADES DIGITALES PARA TODOS
51. OTRAS LICENCIAS (3 AÑOS DE LICENCIAMIENTO)
-
Licencia de Administrador de Clase última versión
-
Licencia de Antivirus
EN LA OPERACIÓN DEL SOFTWARE NO DEBE SOLICITAR NINGUN DISCO
AL MOMENTO DE ESTAR OPERANDO, DEBIENDO ESTAR INSTALADO EN
SU TOTALIDAD EN EL DISCO DURO, EL LICITANTE DEBERÁ ADQUIRIR LAS
LICENCIAS DEL SOFTWARE EN EL ESQUEMA DESCRITO
ANTERIORMENTE
NORMAS
EL
EQUIPO OFERTADO DEBERÁ APARECER EN LA LIGA
WWW.EPEAT.NET CON UNA CALIFICACIÓN DE AL MENOS
SILVER PARA MÉXICO O GOLD PARA CUALQUIER OTRO PAIS,
PARA GARANTIZAR ASÍ QUE CUMPLE CON LOS ESTÁNDARES
AMBIENTALES VIGENTES.
EL EQUIPO DEBERÁ DE CONTAR CON NOM-019 Y/O UL 1950
VIGENTES, EN DONDE SE DEBE DE INDICAR LA MARCA Y EL
MODELO DEL EQUIPO PROPUESTO.
MOUSE
DEBERÁ INCLUIR UN MOUSE ÓPTICO, CONECTOR USB DE 2
BOTONES CON RUEDA DE NAVEGACIÓN.
RECUPERACIÓN
DEL SOFTWARE
PREINSTALADO
DEFINIR UNA TECLA ESPECIFICA O COMBINACIÓN DE TECLAS O
FUNCIÓN PARA LA RECUPÉRACIÓN AUTOMÁTICA Y COMPLETA
DEL 100% DEL SOFTWARE INSTALADO Y CONFIGURADO, ASÍ
COMO UTILERÍAS DE LA CONFIGURACIÓN PREINSTALADA EN
EL EQUIPO Y SU ACTIVACIÓN DEBERÁ SER TRANSPARENTE
PARA EL USUARIO DICHA RESTAURACIÓN, DEBE INCLUIR EL
SOFTWARE HDT EN SU TOTALIDAD.
51
HABILIDADES DIGITALES PARA TODOS
52. COMPUTADORA PORTÁTIL
REQUERIMIENTOS MÍNIMOS
PROCESADOR
PROCESADOR ATOM N450 A 1.5 GHZ, 1 MB CACHE O SUPERIOR. CHIPSET
NM 10 O PROCESADOR AMD
MEMORIA
2 GB DE MEMORIA DDR3.
DISCO DURO
320 GB DE DISCO DURO DE 5400 RPM, CON TECNOLOGIA SATA 1.5 GB/S
PANTALLA
PANTALLA 10.1” CON RESOLUCIÓN DE POR LO MENOS
TECNOLOGIA
CONECTIVIDAD
10/100 ETHERNET Y PROTOCOLOS 802.11 B/G/N WIFI.
TECLADO
INTEGRADO, LATINOAMERICANO, RESISTENTE AL AGUA.
MOUSE
TOUCH PAD CON BOTONES IZQUIERDO Y DERECHO, RESISTENTE AL
AGUA, CON DESPLAZAMIENTO VERTICAL.
PUERTOS
SALIDA ETHERNET, 2 PUERTOS USB 2.0 Y LECTOR DE TARJETAS SD,
SALIDA DE AUDIO, ENTRADA DE MICRÓFONO, PUERTO VGA.
CÁMARA OPCIONAL
INTEGRADA CON RESOLUCION MÍNIMA DE 1.3 MEGAPIXELES
ADAPTADORES NI EQUIPOS EXTERNOS A LA PORTÁTIL.
BATERÍA
DE 6 CELDAS PARA UNA DURACIÓN MÍNIMA DE 4.5 HRS.
RECUPERACION
DEFINIR UNA TECLA ESPECIFICA O COMBINACIÓN DE TECLAS O FUNCIÓN
PARA LA RECUPÉRACIÓN AUTOMÁTICA Y COMPLETA DEL 100% DEL
SOFTWARE INSTALADO Y CONFIGURADO, ASÍ COMO UTILERÍAS DE LA
CONFIGURACIÓN PREINSTALADA EN EL EQUIPO Y SU ACTIVACIÓN DEBERÁ
SER TRANSPARENTE PARA EL USUARIO DICHA RESTAURACIÓN
SOFTWARE
DEBERÁ INCLUIR EL SIGUIENTE SOFTWARE PREINSTALADO:
1024 X 600 DE
SIN
WINDOWS 7 STARTER CON UPGRADE A WINDOWS 7 PRO
(WINPRO ALNG UPGRDSAPK MVL PTNRSINLRNING).
OFFICE PROFESIONAL PLUS 2010 (OFFICE PROFESIONAL PLUS
2010 ALL LNG LIC/SA PACK MVL PARTNERS IN LEARNING).
SOFTWARE ANTIVIRUS 100% COMPATIBLE CON EL ANTIVIRUS
DEL SERVIDOR Y ADMINISTRADO TOTALMENTE POR ÉL.
CLIENTE DE ADMINISTRADOR DE CLASE.
EN LA OPERACIÓN DEL SOFTWARE NO DEBE SOLICITAR
NINGÚN DISCO AL MOMENTO DE ESTAR OPERANDO,
DEBIENDO ESTAR INSTALADO EN SU TOTALIDAD EN EL DISCO
DURO.
CONTROLADORES y MANUALES.
52
HABILIDADES DIGITALES PARA TODOS
53. LICENCIAMIENTO
EL LICITANTE GANADOR DEBERÁ PRESENTAR LA LICENCIA DE USO DE:
SELECT ACADEMICO (LICENCIA PERPETUA SIN SEGURO DE
ACTUALIZACIÓN)
- MICROSOFT WINDOWS SERVER CAL 2008 (WinSvrCal 2008 ALNG MVL
DvcCAL)
SCHOOL AGREEMENT PARTNERS IN LEARNING (LICENCIA POR 36 MESES
CON SEGURO DE ACTUALIZACION)
-
UPGRADE A WINDOWS
MVLptnrsinLrning)
7
PRO
(WinPro
ALNG
UpgrdSAPk
-
OFFICE PROFESIONAL Plus 2010 (Office Profesional Plus ALL LNG Lic/SA
Pack MVL Partners in learning).
OTRAS LICENCIAS (3 AÑOS DE LICENCIAMIENTO)
-
LICENCIA DE ADMINISTRADOR DE CLASE ÚLTIMA VERSIÓN
-
LICENCIA DE ANTIVIRUS
EN LA OPERACIÓN DEL SOFTWARE NO DEBE SOLICITAR NINGUN DISCO AL
MOMENTO DE ESTAR OPERANDO, DEBIENDO ESTAR INSTALADO EN SU
TOTALIDAD EN EL DISCO DURO, EL LICITANTE DEBERÁ ADQUIRIR LAS
LICENCIAS DEL SOFTWARE EN EL ESQUEMA DESCRITO ANTERIORMENTE
53
HABILIDADES DIGITALES PARA TODOS
54. ROUTER
CARACTERÍSTICA
CARACTERÍSTICAS
Y
FUNCIONALIDADES
DESCRIPCIÓN
MÍNIMO 1 PUERTO WAN Y 4 PUERTOS LAN: EL PUERTO WAN
ES REQUERIDO PARA CONECTAR HACIA LA RED WIMAX, LOS
4 PUERTOS SON PARA LA RED LOCAL.
INTERNET PROTOCOL V4 Y V6: PARA SOPORTE DUAL
STACK.
802.1Q : SEPARACIÓN DE TRÁFICO POR VLANS, ASÍ COMO
ENCAPSULAMIENTO DE TRÁFICO DE SUBINTERFACES IP.
SERVIDOR DHCP: ASIGNACIÓN DINÁMICA DE DIRECCIONES
IPV4 PARA LOS DISPOSITIVOS DE LA RED LOCAL.
ADMINISTRACIÓN HTTP O HTTPS: ADMINISTRACIÓN VIA
WEB, DE PREFERENCIA DEBERÍA SER DE FORMA SEGURA
(HTTPS).
INTERFAZ DE COMANDOS (CLI): ADMINISTRACIÓN DEL
DISPOSITIVO VÍA INTERFAZ DE COMANDOS, LA TOTALIDAD
DE LOS COMANDOS DEBEN DE ESTAR DISPONIBLES.
SNMPV2 O SNMPV3: MONITOREO VÍA SNMP.
NAT: MAPEO DE DIRECCIONES DE LA LAN EN LA WAN
DIFSERV: DIFERENCIACIÓN DE TRÁFICO EN CAPA 3 PARA
CUALQUIER TRÁFICO DE VOZ, DATOS O VIDEO.
IPSEC: PARA EL SOPORTE DE VPNS/TÚNELES HACIA LA RED
DORSAL.
PIM/SM: MANEJO DE MULTICAST DIFERENCIADO POR
GRUPOS.
BGP: RUTEO DINÁMICO A EMPLEARSE EN LA RED EN
CONJUNTO CON MPLS EN CASO NECESARIO DEPENDIENDO
DEL RUTEADOR DE LA DORSAL AL QUE SE CONECTE EL
RUTEADOR DE LA ESCUELA.
MANEJO DE SUBINTERFACES: SEPARACIÓN DE TRÁFICO
HACIA LA RED DORSAL.
GRE IPV4 E IPV6: AL SER 802.16E UN ESTÁNDAR CON
INTEGRACIÓN IP COMPLETA ALGUNOS FABRICANTES
EMPLEAN MECANISMOS DE RUTEO EN LA SOLUCIÓN WIMAX
QUE PODRÍA DIFICULTAR EL MODELO OPERACIONAL DE LA
RED BASADO EN MPLS Y VPNS, POR LO QUE GRE PUEDE
54
HABILIDADES DIGITALES PARA TODOS
55. CARACTERÍSTICA
DESCRIPCIÓN
SOLUCIONAR ESA SITUACIÓN.
OSPF: RUTEO DINÁMICO A EMPLEARSE EN LA RED EN
CONJUNTO CON MPLS EN CASO NECESARIO DEPENDIENDO
DEL RUTEADOR DE LA DORSAL AL QUE SE CONECTE EL
RUTEADOR DE LA ESCUELA.
IPS: DETECTAR ACTIVIDAD MALICIOSA.
ACL: DEFINIR LISTAS DE ACCESO
PREVENCIÓN DE ATAQUES DE DOS: DETENER LOS ATAQUE
DE DENEGACIÓN DE SERVICIO A NIVEL LOCAL.
FILTRADO DE CONTENIDOS: APLICAR POLÍTICAS DE
FILTRADO DE CONTENIDOS A NIVEL LOCAL Y FACILITAR EL
MONITOREO DEL TIPO DE TRÁFICO.
IGMP V2 Y V3: MANEJO DE TRÁFICO MULTICAST
55
HABILIDADES DIGITALES PARA TODOS
56. SWITCH LAN
CARACTERÍSTICA
TIPO DE PUERTOS
Y CANTIDAD
DESCRIPCIÓN
AL MENOS DEBERÁ DE CONTAR CON 24 PUERTOS 10/100, DE LOS
CUALES AL MENOS 8 DEBERÁN DE SER DE TIPO POE 10/100.
ADICIONALMENTE DEBERA DE CONTAR CON AL MENOS 2 PUERTOS
10/100/1000 SFP/RJ45 CON AUTO NEGOCIACIÓN. DEBERA CUMPLIR
CON AUTO MDI/MDIX.
CARACTERÍSTICAS
1. DEBERÁ OFRECER LAS FUNCIONALIDADES DE MANEJO DE
Y
VLAN´S.
FUNCIONALIDADES
2. DEBERÁ OFRECER TODA LA FUNCIONALIDAD DEL PROTOCOLO
RMON 4 GRUPOS 1, 2, 3 Y 9.
3. DEBERÁ PERMITIR QUE EL EQUIPO SE ADMINISTRE A TRAVÉS DE
LOS SIGUIENTES PROTOCOLOS: HTTP, HTTPS, SNMP, TELNET, SSH,
SNMPV1/V2C/V3, INCLUIR SOFTWARE SNMP DEL MISMO FABRICANTE
PARA ADMINISTRACIÓN Y MONITOREO.
4. DEBERÁ MANEJAR AL MENOS LAS SIGUIENTES VARIABLES MIB:
ETHER-LIKE MIB, RFC1213-MIB, RMON MIB, SNMPV2 IP MIB, SNMPMPD MIB, SNMP TARGET MIB, SNMP NOTIFICATION MIB, TCP MIB,
UDP MIB.
5. DEBERÁ TENER LED’S INDICADORES PARA EL POWER Y EL
LINK/ACT.
6. DEBERÁ CONTAR CON THROUGHPUT MINIMO DE TODO EL
SWITCH IGUAL A 250kbps POR EL NUMERO DE PUERTOS DEL
SWITCH.
7. DEBERÁ CONTAR CON BACKPLANE MINIMO DE TODO EL SWITCH
IGUAL A 300Kbps POR EL NUMERO DE PUERTOS DEL SWITCH.
56
HABILIDADES DIGITALES PARA TODOS
57. PUNTO DE ACCESO RED INALÁMBRICA
CARACTERÍSTICA
DESCRIPCIÓN
CARACTERÍSTICAS 1. EL EQUIPO DEBERÁ IMPLEMENTAR LA FUNCIONALIDAD DE LOS
Y
ESTÁNDARES 802.11B, 802.11G Y 802.11N
FUNCIONALIDADES
2. DEBERÁ INCLUIR LA FUNCIONALIDAD DE AUTO-SELECCIÓN DE
CANALES.
3. DEBERÁ INCLUIR LA FUNCIONALIDAD DE CONTROL/LIMITACIÓN DE
TRANSMISIÓN DE POTENCIA.
4. DEBERÁ INCLUIR LA FUNCIONALIDAD DE UN SISTEMA DE
DISTRIBUCIÓN INALÁMBRICO.
5. DEBERÁ SOPORTAR AL MENOS 32 USUARIOS POR EQUIPO.
6. DEBERÁ INCLUIR, AL MENOS, LOS SIGUIENTES MÉTODOS DE
ADMINISTRACIÓN: WEB, SNMP V1, SNMP V2C, SNMP V3,
HERRAMIENTA DE ADMINISTRACIÓN BASADA EN WEB,
ADMINISTRACIÓN VÍA CLI, TELNET, SSH, ACTUALIZACIÓN DE
FIRMWARE VÍA TFTP O WEB, ACTUALIZACIÓN VÍA HTTP BROWSER,
LOGS Y STATUS.
7. DEBERÁ INCLUIR MECANISMOS DE SEGURIDAD Y ENCRIPCIÓN
PARA EL CONTROL DE ACCESO DE DISPOSITIVOS.
57
HABILIDADES DIGITALES PARA TODOS
58. CARRO ALMACENADOR PARA 36 MINI LAPTOPS (PARA ATENDER 1
CARRO A 4 O MAS AULAS)
EL GABINETE DEL CARRO DEBERÁ DE SER FABRICADO A PARTIR DE UNA ESTRUCTURA DE
PTR DE 1” X 1” CAL.20, CUBIERTA CON LAMINA DE ACERO CAL. 22 LA CUAL DEBERÁ CUBRIR
LA CARA SUPERIOR Y LAS CARAS LATERALES DEL CARRO, COMO PISO DEBERÁ TENER
UNA LAMINA DE ACERO CAL. 22.
EN EL INTERIOR DEL CARRO DEBERÁ DE TENER 4 LARGUEROS VERTICALES FABRICADOS
EN ACERO CALIBRE 16 Y PREPARADOS CON RANURAS PARA RECIBIR ENTREPAÑOS
METÁLICOS. EN LA PARTE SUPERIOR DEL CARRO DEBERÁ CONTAR CON DOS
ESTIRADORES FABRICADOS DE TUBO DE ACERO DE 7/8” CALIBRE 14.
EN LA PARTE INFERIOR DEL CARRO DEBERÁ CONTAR CON 4 PLACAS DE ACEROS DE 3/16”,
CADA UNA DE ELLAS PREPARADAS CON ROSCA ESTÁNDAR DE ¼” PARA RECIBIR LAS
RODAJAS.
TODOS LOS ELEMENTOS DEBERÁN ESTAR SOLDADOS A LA ESTRUCTURA DE FORMA
INTEGRAL, EL GABINETE DEBERÁ ESTAR PREPARADO EN SU CARA LATERAL PARA
RECIBIR UN ABANICO PARA VENTILACIÓN.
EL ACABADO DEBERÁ DE SER EN PINTURA ELECTROSTÁTICA EN COLOR ALUMINIO MATE
CON UN PRE TRATAMIENTO DE DESENGRASE Y FOSFATIZADO.
DEBERÁ DE CONTAR CON 12 ENTREPAÑOS EN LÁMINA CALIBRE 22 PARA SOPORTAR 3
EQUIPOS EN CADA UNO DE ELLOS, DEBERÁ CONTAR CON UN RECEPTOR POSTERIOR
PARA SOPORTAR EL ELIMINADOR DE CORRIENTE Y ESTE PUEDA SER SUJETADO POR
MEDIO DE UN VELCRO. EL ACABADO DEBERÁ DE SER EN PINTURA ELECTROSTÁTICA EN
COLOR ALUMINIO MATE CON UN PRE TRATAMIENTO DE DESENGRASE Y FOSFATIZADO.
DEBERÁ DE CONTAR CON 2 ESTIRADORES SUPERIORES FABRICADOS EN TUBO DE 7/8”
CALIBRE 14.
DEBERÁ CONTAR CON 4 RODAJAS DE 3 ¼” CON FRENO Y PLACA.
DEBERÁ CONSTAR DE 4 PUERTAS DE SEGURIDAD, 2 EN LA PARTE FRONTAL Y 2 EN LA
PARTE POSTERIOR, LAS PUERTAS FRONTALES DEBERÁN ESTAR FABRICADAS EN LÁMINA
CALIBRE 22 CON REFUERZOS INTERIORES EN LOS COSTADOS EN CALIBRE 20, DEBERÁ DE
CONTAR CON UN PASADOR INTERIOR PARA CERRAR LA PUERTA IZQUIERDA Y LA PUERTA
DERECHA DEBERÁ DE CONTAR CON UNA CHAPA DE SEGURIDAD. LAS PUERTAS DEBERÁN
DE CONTAR CON RANURAS A LO LARGO DE ELLAS PARA TENER UNA BUENA VENTILACIÓN,
ASÍ COMO ESTIRADORES EMBUTIDAS PARA PODER ABRIR ESTAS, ADEMÁS DEBERÁ
CONTAR CON 2 BISAGRAS QUE ABRAN LAS PUERTAS HASTA 135 GRADOS, CON LA
FINALIDAD DE PODER ACCESAR AL INTERIOR DEL CARRO.
LAS PUERTAS TRASERAS DEBERÁN ESTAR FABRICADAS EN LAMINA CALIBRE 22 CON
REFUERZOS INTERIORES EN LOS COSTADOS EN CALIBRE 20, DEBERÁ DE CONTAR CON UN
PASADOR INTERIOR PARA CERRAR LA PUERTA IZQUIERDA Y LA PUERTA DERECHA
DEBERÁ DE CONTAR CON UNA CHAPA DE SEGURIDAD. LAS PUERTAS DEBERÁN DE
CONTAR CON RANURAS A LO LARGO DE ELLAS PARA TENER UNA BUENA VENTILACIÓN,
ASÍ COMO ESTIRADORES EMBUTIDAS PARA PODER ABRIR ESTAS, ADEMÁS DEBERÁ
CONTAR CON 2 BISAGRAS QUE ABRAN LAS PUERTAS HASTA 135 GRADOS, CON LA
FINALIDAD DE PODER ACCESAR AL SISTEMA ELÉCTRICO Y LA CAJA ELECTRÓNICA DE
CONTROL.
EL SISTEMA ELÉCTRICO DEBERÁ DE ESTAR COMPUESTO DE UNA CLAVIJA ELÉCTRICA
POLARIZADA CON CAPACIDAD DE 15 AMPERES /110V EL CUAL DEBERÁ ESTAR UNIDO A
UNA EXTENSIÓN DE CABLE DE USO RUDO CALIBRE 14, ESTE A SU VEZ A UN EQUIPO DE
58
HABILIDADES DIGITALES PARA TODOS
59. PROTECCIÓN TÉRMICO PARA PROTECCIÓN DE SOBRE CORRIENTE Y PICOS DE VOLTAJE, Y
ESTE A LA VEZ DEBERÁ DE CONECTARSE AL ARNÉS DE 36 CONTACTOS, EL CUAL DEBERÁ
DE ESTAR ELABORADO DE UN CANAL DE LAMINA CALIBRE 20, LOS CONTACTOS SE
DEBERÁN ATORNILLAR Y SE DEBERÁN UNIR ENTRE SI POR MEDIO DE CABLE CALIBRE 14
EN FORMA PARALELA, DICHO ARNÉS SE DEBERÁ ATORNILLAR AL CENTRO DEL CARRO EN
LA PARTE POSTERIOR DEL CARRO.
DEBERÁ CONTAR CON SECUENCIADOR DE CARGA DE 3 INTERVALOS PARA CARGAR 12
EQUIPOS A LA VEZ, CADA UNO PROGRAMADO A TRES HORAS DE CARGA. EL
SECUENCIADOR DEBERÁ POSEER PROTECCIÓN TÉRMICA INTEGRADA.
59
HABILIDADES DIGITALES PARA TODOS
60. IMPRESORA MONOCROMÁTICA
CARACTERÍSTICA
DESCRIPCIÓN
RESOLUCIÓN Y
PAPEL
DEBERÁ REALIZAR IMPRESIONES LASER O LED EN TONNER TINTA
NEGRA ÚNICAMENTE DE 35 PPM MONOCROMÀTICA CON UNA
RESOLUCIÓN DE AL MENOS 1200 X 1200 DPI O SU EQUIVALENTE.
ALIMENTACIÓN
DEBERÁ PERMITIR QUE LA ALIMENTACIÓN DEL PAPEL SEA
MANUAL Y AUTOMÁTICA. EL ALIMENTADOR DE HOJAS DEBERÁ
TENER UNA CAPACIDAD DE 250 HOJAS. HOJAS DE PAPEL DE
TAMAÑOS CARTA, A4, LEGAL Y SOBRES QUE PUEDAN SER
COLOCADOS EN UN ALIMENTADOR DE PAPEL CON FUNCIÓN
DÚPLEX, IMPRESIÓN POR AMBOS LADOS DE LA PÁGINA
AUTOMÁTICA.
CONECTIVIDAD
LA IMPRESORA DEBERÁ REALIZAR UNA COMUNICACIÓN USB
NATIVA CON EL PUERTO USB DE LA PC O VÍA INÁLAMBRICA E
INCLUIR EL CABLE USB-USB CON LA DISTANCIA NECESARIA PARA
INTERCONECTARLAS.
CICLO MENSUAL DE
TRABAJO
COMPATIBILIDAD
DEBERÁ OFRECER UN CICLO MENSUAL DE TRABAJO DE 50,000
IMPRESIONES.
LA IMPRESORA DEBERÁ SER CAPAZ DE IMPRIMIR ARCHIVOS
ENVIADOS EN LENGUAJE PCL6 AL MENOS Y/O POSTCRIPT NIVEL 2.
60
HABILIDADES DIGITALES PARA TODOS
61. UNIDAD DE RESPALDO DE ENERGÍA
CARACTERÍSTICA
CONSUMO
FUNCIONALIDAD
DESCRIPCIÓN
DEBERÁ PERMITIR EQUIPOS CON CONSUMO TOTAL DE AL MENOS
DE 1000 VA / 600 WATTS AL MENOS.
DEBERÁ PERMITIR EQUIPOS CON CONSUMO TOTAL ALMENOS 1000
VA/600 WATTS Y PROPORCIONAR FUNCIONALIDADES DE UN
REGULADOR ELECTRÓNICO (FUNCIONES INTEGRADAS AL EQUIPO)
DE TRES ETAPAS, QUE REGULEN EN ALTO Y BAJO VOLTAJE EN
LÍNEA (NO DEBERÁ SER DE TECNOLOGÍA FERRO RESONANTE).
TAMBIÉN DEBERÁ INCLUIR LA FUNCIONALIDAD DE SUPRESOR DE
PICOS DE VOLTAJE.
TIEMPO DE
RESPALDO
EL TIEMPO DE RESPALDO REQUERIDO DEBERÁ SER EL NECESARIO
PARA PERMITIR EL ENFRIAMIENTO Y APAGADO DE ACUERDO A LAS
ESPECIFICACIONES DEL PROYECTOR REQUERIDO EN EL PRESENTE
DOCUMENTO. Y EL PROCESO DE APAGADO DE LA PC DEL MAESTRO
DE AL MENOS 5 MINUTOS.
BATERÍAS
DEBERÁ TENER BATERÍAS SELLADAS, LIBRES DE MANTENIMIENTO Y
RECARGABLES.
TIEMPO DE
RECARGA
DEBERÁ OFRECER UN TIEMPO MÁXIMO DE RECARGA DE BATERÍAS
DE 8 HORAS AL 90%.
ALIMENTACIÓN
DEBERÁ MANEJAR UNA ENTRADA DE 85 A 145 VOLTS (SIN
DESCARGAR LA BATERÍA), FRECUENCIA NOMINAL: 60 HZ.
SALIDA
DEBERÁ MANEJAR UNA SALIDA EN LÍNEA CA DE 120 VCA ±13%.
DEBERÁ MANEJAR UNA SALIDA EN BATERÍA 115 Ó 120 VCA +/- 5%
FRECUENCIA: 60 HZ +/- 1%.
TIEMPO DE
TRANSFERENCIA
DEBERÁ PROVEER UN TIEMPO DE TRANSFERENCIA MENOR A 8 MS.
FORMA DE ONDA
DEBERÁ MANEJAR UNA FORMA DE ONDA EN BATERÍA SENOIDAL
MODIFICADA POR ANCHO DE PULSO O CUASISENOIDAL.
PROTECCIÓN DE
DESCARGAS
DEBERÁ PROPORCIONAR UNA PROTECCIÓN CONTRA SOBRECARGA
Y CORTO CIRCUITO POR MEDIO ELECTRÓNICO O PASTILLA TERMO
PROTECTORA (NO FUSIBLES).
INDICADORES
DEBERÁ INCLUIR, AL MENOS, LOS SIGUIENTES INDICADORES (LEDS)
DE FUNCIONAMIENTO: ALARMA AUDIBLE; VOLTAJE DE ENTRADA; DE
BATERÍA: BATERÍA BAJA/ REEMPLAZO (INDEPENDIENTES).
CONTACTOS Y
DEBERÁ TENER AL MENOS 8 (OCHO) RECEPTÁCULOS TIPO NEMA 515R COMO MÍNIMO (4 CONTACTOS COMO MÍNIMO CON RESPALDO
61
HABILIDADES DIGITALES PARA TODOS
62. CARACTERÍSTICA
RECEPTÁCULOS
INTERFACE
DESCRIPCIÓN
EN BATERÍA-REGULACIÓN SIN PUENTES NI ADAPTACIONES Y EL
RESTO DE ACUERDO A LA CONFIGURACIÓN QUE PRESENTE EL
EQUIPO), SIN PUENTES NI ADAPTACIONES.
LA PC DEL MAESTRO Y EL PROYECTOR SE DEBEN DE CONECTAR A
LOS CONTACTOS DE RESPALDO EN BATERÍA-REGULACIÓN, EL
RESTO DE LOS COMPONENTES A LOS CONTACTOS CON
SUPRESION DE PICOS DE VOLTAJE DE ACUERDO A LA
CONFIGURACIÓN QUE PRESENTE EL EQUIPO.
DEBERÁ INCLUIR UNA INTERFASE DE FÁBRICA DB9 O USB CON
CABLE INCLUIDO.
62
HABILIDADES DIGITALES PARA TODOS
63. PROYECTOR ESTÁNDAR
CARACTERÍSTICA
AJUSTE
TECNOLOGÍA
LÁMPARA
DESCRIPCIÓN
DEBERÁ PERMITIR EL AJUSTE MANUAL O AUTOMÁTICO DEL ENFOQUE
DEL LENTE DE PROYECCIÓN.
DEBERÁ SER DE TECNOLOGÍA DLP O LCD.
DEBERÁ TENER UNA LÁMPARA QUE OFREZCA UNA DURACIÓN, AL
MENOS 2,000 HORAS EN MODO NORMAL.
RESOLUCIÓN
DEBERÁ TENER UNA RESOLUCIÓN NATIVA XGA, ES DECIR 1024 X 768.
BRILLANTEZ
DEBERÁ OFRECER UNA BRILLANTEZ DE 2500 ANSI LÚMENES
COLORES
RANGO DE
CONTRASTE
DEBERÁ OFRECER IMÁGENES CONFORMADAS AL MENOS POR 16
MILLONES DE COLORES.
DEBERÁ PROPORCIONAR AL MENOS UN CONTRASTE DE 2000:1 EN EL
CASO DE DLP EN EL CASO DE LCD DE 450:1.
COMPATIBILIDAD
DEBERÁ OFRECER COMPATIBILIDAD DE VIDEO CON EL FORMATO NTSC.
Y CON EL PUERTO DE SALIDA DE LA PC DEL MAESTRO.
INTERFACES
DEBERÁ TENER INTER CONSTRUIDO EN EL EQUIPO INTERFACES QUE
PERMITAN CONECTARLE: S-VIDEO, RCA VIDEO O HDMI, SALIDA VGA, O
PUERTOS USB. QUE MUESTRE LA IMAGEN EN LA PANTALLA DE LA
COMPUTADORA Y EL PROYECTOR SIMULTÁNEAMENTE.
TAMAÑO DE IMAGEN
EN DIAGONAL
IMAGEN DE
PROYECCIÓN
MÍNIMO 1.56 X 1.17 MTS. APROXIMADAMENTE 70”.
4:3 NATIVO, 16:9 COMPATIBLE.
PUERTOS
DEBERÁ CONTAR CON UN PUERTO RS232 INTER CONSTRUIDO PARA
QUE EL EQUIPO PUEDA SER CONTROLADO DESDE UNA PC.
AHORRO DE
ENERGÍA
DEBERÁ OFRECER LA FUNCIÓN DE AHORRO DE ENERGÍA CUANDO NO
RECIBA SEÑAL EN UN TIEMPO DE 5 MINUTOS. MODO DE APAGADO
AUTOMÁTICO PROGRAMABLE CUANDO NO ESTÉ EN OPERACIÓN
CONTINÚA EN UN TIEMPO DE 15 MIN.
ADICIONALES
1. EL EQUIPO SOLICITADO DEBERÁ PROYECTAR LA IMÁGEN
PROPORCIONADA POR LA SEP AL ENCENDER EL EQUIPO. Y ESTA
LEYENDA NO PODRÁ MODIFICARSE VÍA SOFTWARE DEL PROYECTOR.
2. SEGÚN APLIQUE, EL PROVEEDOR DEBERÁ INCLUIR CARTA DE
FABRICANTE EN LA QUE SE ESPECIFIQUE QUE LA TECNOLOGÍA
OFERTADA NO TIENE EFECTO DE RETENCIÓN DE IMAGEN Y/O QUEMADO
Y QUE CONSERVARÁ SUS CARACTERÍSTICAS DE COLOR Y CONTRASTE
POR UN MÍNIMO DE 6 AÑOS O 10,000 HORAS DE USO, LO QUE OCURRA
63
HABILIDADES DIGITALES PARA TODOS
65. PIZARRÓN INTERACTIVO
CARACTERÍSTICA
DESCRIPCIÓN
SUPERFICIE
DEBERÁ PROPORCIONAR UNA SUPERFICIE LIBRE DE
ESCRITURA DE BAJO REFLEJO DE AL MENOS 1.56 METROS X
1.17 METROS.
COMPATIBILIDAD
DEBERÁ FUNCIONAR CORRECTAMENTE, AL MENOS, CON EL
SISTEMA CARGADO EN LA PC DEL PROFESOR LOS SISTEMAS
OPERATIVOS WINDOWS 7, WINDOWS 2008 SERVER. X86 Y X64
CONECTIVIDAD
DEBERÁ PODER INTERCONECTAR A LA PC DE MANERA
NATIVA EN TIEMPO REAL Y SIN ADAPTADORES O
CONVERTIDORES UTILIZANDO LA ESPECIFICACIÓN USB, QUE
PERMITA
MANIPULAR
LAS
APLICACIONES
DE
LA
COMPUTADORA; ESCRIBIR, BORRAR Y GUARDAR CUALQUIER
INFORMACIÓN REALIZADA AL TACTO O CON LOS
MARCADORES EN SU ÁREA DE PROYECCIÓN O A TRAVÉS DE
DISPOSITIVOS ELECTRÓNICOS DE CONTACTO (PLUMILLAS).
OPERATIVIDAD
DEBERÁ OPERAR CON ICONOS GRÁFICOS O CHAROLA
INTELIGENTE CON SENSORES ÓPTICOS DE AUSENCIA,
UTILIZANDO MARCADORES NORMALES DE TINTA FUGAZ O
MARCADORES SECOS O QUE PERMITA LA OPERACIÓN AL
TACTO MANUAL SOBRE LA SUPERFICIE.
TECNOLOGÍA
INTERACTIVA
PODRÁ SER TÁCTIL CON TECNOLOGÍA INTEGRADA AL
PIZARRÓN, O EN SU CASO, 2 DISPOSITIVOS DE CONTACTO
DIRECTO PLUMILLAS SIN BATERÍA.
LA TECNOLOGÍA INTERACTIVA DEBE SER DE LA MISMA MARCA
QUE LA DEL PIZARRÓN O LICENCIADA POR EL FABRICANTE.
FUNCIONES X SOFTWARE
1. SOFTWARE DE CONFIGURACIÓN Y DE LA APLICACIÓN EN
ESPAÑOL, EL SOFTWARE DEBE PERMITIR GUARDAR O
EXPORTAR, PDF, JPG, BMP Y HTML CON COMUNIDAD EN
INTERNET, MANUALES Y CURSOS EN LÍNEA EN ESPAÑOL.
2.TECLADO
VIRTUAL
EN
MODO
DE
PROYECCIÓN
TRASFONDOS O PLANTILLAS Y GALERÍA DE IMÁGENES
INCLUIDOS, ANOTACIÓN EN IMÁGENES PROYECTADAS,
MARCADOR RESALTADOR, AL MANIPULAR AL TACTO O A
TRAVÉS DE DISPOSITIVOS ELECTRÓNICOS DE CONTACTO
(PLUMILLAS) QUE PERMITA CREAR, EDITAR, MOVER, Y
GUARDAR ANOTACIONES EN EL SOFTWARE DEL PIZARRÓN.
3. EL SOFTWARE DEL PIZARRÓN QUE PERMITE LA
INTERACTIVIDAD CON LA COMPUTADORA DEBERÁ
PERMANECER ACTIVO DESDE EL INICIO DEL SISTEMA
65
HABILIDADES DIGITALES PARA TODOS
66. CARACTERÍSTICA
DESCRIPCIÓN
OPERATIVO.
MARCADORES ESPECÍFICOS PARA CONTACTO CON EL
PIZARRÓN O 2 DISPOSITIVOS DE CONTACTO DIRECTO
(PLUMILLAS).
ACCESORIOS
SOPORTE PARA MONTAJE A PARED.
CABLE USB, CABLE DE ALIMENTACION CON LONGITUD
SUFICIENTE PARA CONEXIÓN CON LA COMPUTADORA Y
ALIMENTACION.
66
HABILIDADES DIGITALES PARA TODOS
67. 2.2.4 CONDICIONES NECESARIAS
INSTALACIÓN “AULA LISTA”
PARA
REALIZAR
LA
“AULA LISTA” SIGNIFICA AQUELLA AULA QUE REÚNAN, COMO MÍNIMO, LAS CARACTERÍSTICAS QUE SE
LISTAN A CONTINUACIÓN, EN EL ENTENDIDO DE QUE LA CONDICIÓN DE AULA LISTA IMPLICA QUE DICHA
AULA ESTÁ EN CONDICIONES PARA QUE EN ELLA SE LLEVE A CABO EL EQUIPAMIENTO, INSTALACIÓN,
CONFIGURACIÓN Y PUESTA EN OPERACIÓN DE LOS EQUIPOS HDT.
PAREDES DE ADOQUÍN, LADRILLO, CONCRETO, TABLAROCA, ADOCRETO,
O MATERIALES SIMILARES.
TECHO IMPERMEABILIZADO.
CONSTRUCCIÓN
ACABADO ENYESADO, LISO, PINTURA O DIRECTAMENTE DEL MATERIAL.
PISO DE CONCRETO, CEMENTO O MATERIAL SIMILAR.
VIDRIOS O CELOSÍAS Y VENTANAS COLOCADAS.
PUERTA DE ACCESO.
SEGURIDAD
PUERTA CON CHAPA O CANDADO.
VENTANAS ASEGURADAS Y COLOCADAS CON VIDRIOS O CELOSÍAS.
TOMACORRIENTE DOBLE POLARIZADO (MÍNIMO1, DE PREFERENCIA 2).
ENERGÍA
ELÉCTRICA
ESTABLE A 120 VOLTS CA ±13% RECOMENDADO, A 60HZ DE FRECUENCIA.
CABLEADO ELÉCTRICO HASTA EL AULA (VER CUADRO ANEXO).
67
HABILIDADES DIGITALES PARA TODOS
68. 2.2.5 INSTALACIÓN Y SUMINISTRO DE SISTEMA ELÉCTRICO
PROPUESTA (NO PRESUPUESTADO)
SUMINISTRO E INSTALACIÓN DE SISTEMA ELÉCTRICO QUE CONSTA DE UNA ACOMETIDA
ELÉCTRICA DE HASTA 50 MTS DE LONGITUD QUE VA DEL CENTRO DE CARGA GENERAL DEL
EDIFICIO (ESCUELA) AL AULA INTERACTIVA, CON TUBERÍA CODUIT PARED DELGADA 1 ¼” Y CON
CABLE CALIBRE #8, IDENTIFICANDO EL CABLEADO DE ACUERDO AL CÓDIGO DE COLORES PARA
INSTALACIONES ELÉCTRICAS ROJO FASE, NEUTRO BLANCO, VERDE TIERRA FÍSICA DELTA.
A ACOMETIDA ELÉCTRICA SE REMATARA EN UN INTERRUPTOR DE CUCHILLAS 2X50A, EL CUAL
ALIMENTARA
UN
CENTRO
DE
CARGA
QO-08
PARA
INSERTAR
5
INTERRUPTORES
TERMOMAGNÉTICOS: CUATRO DE 1X20 A Y UNO DE 1X40 A, EL CUAL ALIMENTARAN CINCO
CONTACTOS POLARIZADOS COLOR NARANJA GRADO HOSPITAL, LOS CUALES SE DISTRIBUIRÁN
DENTRO DEL ÁREA DE TRABAJO DEL MAESTRO DE CLASES.
SUMINISTRO E INSTALACIÓN DE UNA TIERRA FÍSICA TIPO DELTA CON VARILLAS COOPERWELD Y
TODOS
LOS
ELEMENTOS
NECESARIOS
PARA
SU
CORRECTA
INSTALACIÓN
Y
BUEN
FUNCIONAMIENTO, INCLUIR TUBERÍA CONDUIT Y CABLE DESNUDO CALIBRE # 6 AL MENOS A UNA
DISTANCIA DE 20 MTS DEL AULA INTERACTIVA.
SE DEBE DE INCLUIR UNA EXTENSIÓN ELÉCTRICA DE 11 M CON CABLE USO RUDO 3X10 CON UNA
BARRA MULTICONTACTOS ADICIONAL PARA LOS DISPOSITIVOS DE COMUNICACIÓN EN CADA
AULA.
LA INSTALACIÓN ELÉCTRICA DENTRO DEL AULA SE DEBERA REALIZAR POR MEDIO DE CANALETEA
PLÁSTICA CON CAPACIDAD DE ALOJAR LOS CINCO CIRCUITOS QUE SE REQUIEREN PARA LOS
CONTACTOS ELÉCTRICOS.
68
HABILIDADES DIGITALES PARA TODOS
70. 2.2.6 PROPUESTA DE MOBILIARIO
MUEBLE- ESTACION DE TRABAJO HDT
PROPUESTA
(NO PRESUPUESTADO)
70
HABILIDADES DIGITALES PARA TODOS
71. ESTRUCTURA EN DOS NIVELES DE 110 CMS DE ANCHO X 60 CMS DE PROFUNDIDAD X 75 CMS
DE ALTURA EL PRIMER NIVEL Y 120 CMS DE ANCHO X 45 CMS DE PROFUNDIDAD X 120 CMS DE
ALTO EL SEGUNDO NIVEL, CON UNA GAVETA CENTRAL CON JALADERA Y CERRADURA CON
DOS LLAVES INCLUIDAS, PERMITE EL GUARDADO DEL PORTATECLADO Y MOUSE SIN
DESCONECTARLOS, ASÍ COMO EL CONTROL DEL PROYECTOR, LAS PLUMAS, MARCADORES Y
BORRADOR DEL PIZARRÓN INTERACTIVO FABRICADA EN LAMINA ROLADA EN FRIO CALIBRE 20.
71
HABILIDADES DIGITALES PARA TODOS
72. SUPERFICIE:
LAS CUBIERTAS SON EN MDF DE 18 A 19 MM, CON LAMINADO PLÁSTICO POR AMBAS CARAS DE
0.6 MM DE ESPESOR RESISTENTES A RAYONES Y A QUEMADURAS CON CINTA DE PVC DE 2 MM
DE ESPESOR TERMOADHERIDA COLOR NEGRO EN CUBIERTAS CON LAS ESQUINAS
REDONDEADASCOSTADOS:
CUENTA CON UN PAR DE COSTADOS DESMONTABLES EN C POSTES O COSTADOS DE UNA
SOLA PIEZA DE 117 CMS DE ALTURA X 15 CMS DE ANCHO Y 3.5 CMS DE ESPESOR, FABRICADO
EN LAMINA ROLADA EN FRIO CALIBRE 20 DOBLADOS PARA CONFORMAR DOS POSTES EN C,
CON TAPAS DESPRENDIBLES
ESTRUCTURA DE LA BASE:
BASE SUPERIOR DE 40 CMS DE LARGO X 4 CMS DE ANCHO POR 3 CMS DE ALTURA
FABRICADOS EN LAMINA ROLADA EN FRÍO CALIBRE 18 DOBLADA PARA CONFORMAR UN
PERFIL EN C, BASE INFERIOR DE 65 CMS DE LARGO X 9.50 CMS DE ANCHO POR 4.50 CMS DE
ALTURA FABRICADOS EN LAMIMA ROLADA EN FRIO CALIBRE 20 , SOLDADAS A LOS COSTADOS
PARA FORMAR UNA SOLA PIEZA IZQUIERDA Y UNA SOLA PIEZA DERECHA, QUE ENSAMBLADAS
AL FALDÓN (RESPALDO) FORMAN LA ESTRUCTURA DE LA MESA, EL FALDÓN FABRICADO EN
LAMINA ROLADA EN FRIO DOBLADO PARA FORMAR UNA SECCIÓN EN C.
(BASE SUPERIOR PERFIL TUBULAR DE 2.5 X 2.5 CM CALIBRE 20 SOLADADA CON EL COSTADO
PARA FORMAR UNA SOLA PIEZA. BASE INFERIOR TUBULAR CALIBRE 18 DE 60 CM DE LARGO X
6.4 CM DE ANCHO Y 3.2 CM DE ALTO, SOLDADA CON EL COSTADO PARA FORMAR UNA SOLA
PIEZA. DOS RESPALDOS EN LÁMINA ROLADA EN FRÍO CALIBRE 18 CON DOBLECES
NECESARIOS PARA UNIR AMBOS COSTADOS Y SERVIR DE SOPORTE PARA LAS DOS
CUBIERTAS QUE UNA VEZ ENSAMBLADOS EN LA MESA LE DAN RIGIDEZ Y ESTABILIDAD.
SOPORTE TUBULAR DE 2.5 X 2.5 CM CALIBRE 20 ADICIONAL DEBAJO DE LA CUBIERTA INFERIOR
PARA ENSAMBLAR CON LOS COSTADOS.)
TERMINADO:
PINTURA HÍBRIDA EN POLVO EPOXI-POLIÉSTER ACABADO HORNEADO PARA MAYOR
DURABILIDAD Y RESISTENCIA COLOR NEGRO.
SISTEMA DE ENSAMBLE:
POR MEDIO DE TORNILLOS GALVANIZADOS PARAUNIR LA CUBIERTA MEDIANTE TUERCA
INSERTA Y GANCHOS DE FÁCIL ENSAMBLE.
CANASTILLA:
CUENTA CON 2 CANASTILLAS PARA COLOCAR EN LA PARTE INFERIOR EL CPU Y FUENTE DE
PODER ININTERRUMPIBLES.
72
HABILIDADES DIGITALES PARA TODOS
73. SILLA PARA ALUMNO O MAESTRO
PROPUESTA
(NO PRESUPUESTADA
EL ASIENTO Y RESPALDO DEBERÁN DE SER DE POLIPROPILENO: FABRICADOS EN
RESINA PLASTICA DE COPOLIMERO DE POLIPROPILENO CON RESISTENCIA AL
IMPACTO IZOD D-256 ( NON BREAK ), INDICE DE FLUIDEZ D-1238 DE 6 GR/10 MIN,
CON ADHITIVACIÓN ANTIESTÁTICA Y DE NO MARCADO (NON BLUSH), TEXTURIZADOS
EN LA CARA EXPUESTA ( DOS PIEZAS SEPARADAS CON FORMA ANATÓMICA ) EL
RESPALDO DISEÑADO CON 2 CAVIDADES LATERALES PARA INSERTAR AL RESPALDO
DE LA ESTRUCTURA Y ENSAMBLADO EN LA PARTE POSTERIOR CON 2 REMACHES TIPO
"POP" DE ALA CORTA CON ESPESOR DE PARED DE 3.5MM. CON VENA DE SOPORTE A
MANERA DE MARCO PERIMETRAL Y 8 VENAS DE REFUERZO, CUENTA CON UNA ASA EN
FORMA DE ROMBO PARA FACILITAR EL ACOMODO DE LA SILLA. EL ASIENTO CON
CANTO
PERIMETRAL
ENFORMA
DE SEMIRIZO BOLEADO Y LAS ESQUINAS
REDONDEADAS EN LA PARTE POSTERIOR LLEVARÁ 6 OREJAS CON REFUERZO A BASE
DE VENAS PARA SUJECIÓN A LA ESTRUCTURA CON REMACHES TIPO "POP" Y EN LA
PARTE FRONTAL UNA VENA CAJEADA, 2 LATERALESFRONTALES Y 3 VENAS
POSTERIORES DE REFUERZO, EL ASIENTO CON UN ESPESOR DE 3.8MM.
LA ESTRUCTURA DEBERÁ SER METÁLICA FORMADA POR DOS ASNILLAS EN FORMA
DE "U" INVERTIDAS Y UN SOPORTE RECEPTOR DEL ASIENTO Y RESPALDO EN
TUBULAR DE 25. 4 MM (1") DE DIÁMETRO LÁMINA CALIBRE N° 18, ADEMAS LLEVARÁ UN
REFUERZO POSTERIOR EN TUBULAR REDONDO DE 19.05MM. (3 /4") LÁMINA CAL. N° 18.
REFUERZO FRONTAL DEBERÁ SER EN BASE DE UN TUBULAR REDONDO DE 19.05 MM.
(3/4") DE DIÁMETRO LÁMINA CALIBRE N°. 18. REGATÓN PARA EMBUTIR EN
POLIPROPILENO DE ALTA DENSIDAD COLOR NEGRO.
LOS REMACHES DEBERÁN SER TIPO "POP" DE 3/16" 6 DE ALA ANCHA PARA FIJAR EL
ASIENTO Y 2 DE ALA CORTA PARA EL RESPALDO.
EL ACABADO DE LA ESTRUCTURA DEBERÁ SER A BASE DE PINTURA
MICROPULVERIZADA HORNEADA A 200 °C COLOR NEGRO PREVIAMENTE LAVADA Y
FOSFATIZADA. PARA LA UNIÓN DE ELEMENTOS METÁLICOS SE DEBERÁ APLICAR
73
HABILIDADES DIGITALES PARA TODOS
74. SOLDADURA DE MICROALAMBRE SISTEMA
LAS DIMENSIONES GENERALES DE ± 5MM.
MIG. SIN ESCORIA.
TOLERANCIAS EN
74
HABILIDADES DIGITALES PARA TODOS
75. MESA BINARIA PARA ALUMNO
PROPUESTA
(NO PRESUPUESTADO)
DEBERÁ OFRECER UN ÁREA DE TRABAJO DE 110CM DE LARGO X 50 CMS DE
ANCHO A UNA ALTURA DE 75 CMS CON TOLERANCIAS EN LAS DIMENSIONES
GENERALES DE + 3 MM
LA CUBIERTAS DEBEN OFRECER LAS SIGUIENTES FUNCIONALIDADES:
75
HABILIDADES DIGITALES PARA TODOS
76.
DURABILIDAD IGUAL O SUPERIOR A LA OFRECIDA POR RESINA DE COPOLIMERO
DE POLIPROPILENO O SUPERIOR,
RESISTENCIA AL IMPACTO IZOD ( NON BREAK ) ÍNDICE DE FLUIDEZ DE 6 GR /
10 MIN AL MENOS,
SU ACABADO DEBERÁ PREVENIR O ELIMINAR LA ELECTRICIDAD ESTÁTICA Y
DEBERÁ OFRECER LA FUNCIONALIDAD DE NO MARCADO ( NON BLUSH ),
2
DEBIDO AL USO DEBERÁ SOPORTAR UNA CARGA DE AL MENOS 120 KG/CM EN
TODA LA CUBIERTA
DEBERÁ TENER 12 NERVADURAS Y 22 PUNTOS DE FIJACIÓN DE LA CUBIERTA A
LA ESTRUCTURA
EL TEXTURIZADO EN LA CARA EXPUESTA CON NÚMERO DE DISEÑO TGF
228 CON PROFUNDIDAD DE .002"
NO DEBE PERMITIR QUE SE MARQUEN LAS HOJAS AL ESCRIBIR EN LA
CUBIERTA,
DEBERÁ TENER DOS LAPICERAS CON DIMENSIONES DE 320 MM. DE LARGO
11 MM. DE ANCHO Y PROFUNDIDAD DE 3.75 MM.
PARA EVITAR ACCIDENTES, LAS VISTAS DEBERÁN SER BOLEADAS Y FILOS
REDONDEADOS.
EL REGATÓN DEBERÁ SER EMBUTIDO EN POLIPROPILENO DE ALTO IMPACTO
COLOR NEGRO EMBUTIDO Y PEGADO EN EL EXTREMO INFERIOR
LOS ELEMENTOS METÁLICOS DEBERÁN ESTAR UNIDOS VÍA PROCESO DE
SOLDADURA CON TÉCNICA DE MICROALAMBRE SISTEMA MIG. (METAL INER GAS
BIÓXIDO DE CARBONO Y ARGÓN) SIN ESCORIA PARA LA UNIÓN DE ELEMENTOS
METÁLICOS O USANDO UNA TÉCNICA SUPERIOR.
LA ESTRUCTURA DE LA MESA DEBERÁ ESTAR PREVIAMENTE LAVADA Y
FOSFATIZADA Y DEBERÁ LLEVAR ACABADO A BASE DE PINTURA EPÓXICA
ELECTROSTÁTICA MICROPULVERIZADA HORNEADA A 200 °C. COLOR NEGRO.
AZNILLA (PATAS) FABRICADA EN PERFIL TUBULAR DE ACERO DE SECCIÓN
TRIANGULAR CON VENAS DE REFUERZO, EL PERFIL EN LAMINA DE ACERO CAL.
18.
76
HABILIDADES DIGITALES PARA TODOS
