1. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
EJERCICIOS PROPUESTOS EN CLASES
1.-Se comprime aire en un turbo compresor no enfriado, politrópico con n= 1.52. el aire se toma
de la atmosfera 1 bar y 18oC a razón de 12 m3/s y se descarga a 7 bar absolutos. Calcular:
a) Calor de recalentamiento.
b) Coeficiente de recalentamiento.
c) Factor de recalentamiento.
d) Rendimiento interno del compresor.
e) Potencia para mover el compresor despreciando las perdidas mecánicas.
UNIV. FLORES APAZA RENE
ING. MECÁNICA

2. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
2.-Se comprime aire en un turbo compresor enfriado siguiendo un proceso politropico con
n=1.3. El aire se toma la atmosfera a 1bar, 118 oC y se descarga a 7 bares. Calcular el trabajo de
compresión por kilogramo de aire, calor eliminado en el sistema de enfriamiento, trabajo de
compresión por kilogramo si el proceso fuera isotérmico y el rendimiento isotérmico.
UNIV. FLORES APAZA RENE
ING. MECÁNICA

3. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
1.-Se desea construir un compresor para comprimir aire desde P 1= 1 kg/cm2 y T1 = 20oC hasta una
P2= 9 kg/cm2 el compresor deberá funcionar a n = 350 rpm se construirá con relación de 0.2% con
una relación carrera diámetro de 1.2 para un gasto másico m= 300 kg/h y se supondrá que el
exponente de la politrópica será 1.25.
a) El trabajo a suministrar por cada unidad de masa que circula por el compresor.
b) Potencia requerida en caballos vapor
c)
Dimensiones principales del compresor carrera diámetro.
d) Cantidad de calor que por hora deberá transmitir el refrigerante al compresor.
UNIV. FLORES APAZA RENE
ING. MECÁNICA

4. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
2.-Un compresor alternativo cuyas características son carrera I = 20 cm; D = 16 cm; ξ = 0.03 y n =
300 rpm. Comprime aire que es aspirado a P = 1 atm y temperatura de 27 oC y lo impulsa a un
recipiente rígido de V = 1 m3 inicialmente dicho recipiente contiene aire a P = 20 atm y t = 27 oC
en el equilibrio térmico con el medio a los 20 min al detener el aire se encuentra a presión 25
atm y temperatura final de 50 oC considerando una constante politrópica de 1.3
a) La masa de aire agregada al recipiente.
b) La masa de aire aspirada en la primera embolada.
c) Si el compresor no se detuviera a los 20 minutos cual será la presión máxima alcanzada
en el recipiente.
UNIV. FLORES APAZA RENE
ING. MECÁNICA

5. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
3.-En un turbo compresor de un escalentamiento el aire entra a T = 15 oC y P = 1 bar la velocidad
de entrada v = 150 y la salida del mismo a v = 180 del difusor sale una v = 125 el proceso de
compresión es según la politrópica n = 1.48 el trabajo de compresión es de 140.
a) Calcular la presión a la salida del impulsor.
b) Temperatura del aire a la salida del impulsor.
c) Rendimiento interno del impulsor.
d) Presión a la salida del difusor.
e) Relación de presión en el escalonamiento.
f)
Temperatura del aire a la salida del escalonamiento.
UNIV. FLORES APAZA RENE
ING. MECÁNICA

6. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
4.- Un compresor enfriado aspira aire a razón de 120 m3/min a la presión de 1 bar y temperatura
de 25oC y lo comprime politrópicamente con n = 1.33 hasta 4 bar. Calcular el calor eliminado.
UNIV. FLORES APAZA RENE
ING. MECÁNICA

7. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
5.-Entra aire a un compresor a 1 bar y 10oC con velocidad despreciable y se descarga a 3 bar y
100 oC a través de un ducto de 2 dm2 de sección transversal con una velocidad de 160 m/s la
potencia de compresión es de 1000KW. Calcular el calor transferido por kilogramo.
UNIV. FLORES APAZA RENE
ING. MECÁNICA

8. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
6.-Calcular la potencia en KW necesaria para comprimir 10Kg/s de un gas de una presión ρ = 0.9
Kg/m3 hasta una presión de 4 bar si el proceso es de la forma PV 1. 3 = Constante.
UNIV. FLORES APAZA RENE
ING. MECÁNICA

9. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
7.-Se comprime 10gr de aire desde una presión de 1 bar y 10 oc hasta otra presión de 6 bar. El
trabajo de compresión es de 3 KJ y el calor perdido por el aire durante el proceso es de 2KJ.
Calcular la temperatura del aire al final del proceso.
UNIV. FLORES APAZA RENE
ING. MECÁNICA

10. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
8.- En un compresor centrifugo entra aire a 20 oC la relación de presiones es de 3 y el proceso de
compresión es politropico de la forma PV 1. 52 = C. Suponiendo que el compresor esta aislado y
que son despreciables los cambios de energía cinética y potencial, calcular el calor de
recalentamiento.
UNIV. FLORES APAZA RENE
ING. MECÁNICA

11. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332

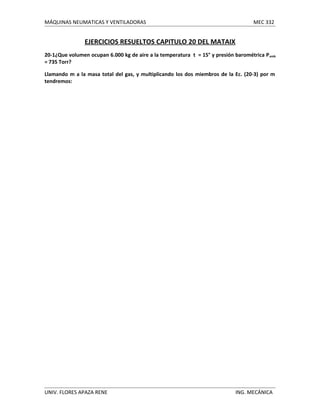

EJERCICIOS RESUELTOS CAPITULO 20 DEL MATAIX
20-1¿Que volumen ocupan 6.000 kg de aire a la temperatura t = 15° y presión barométrica P amb
= 735 Torr?
Llamando m a la masa total del gas, y multiplicando los dos miembros de la Ec. (20-3) por m
tendremos:
UNIV. FLORES APAZA RENE
ING. MECÁNICA

12. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
20-2. En este problema no se considera las pérdidas. Un ventilador centrífugo tiene paletas
rectas y un ancho constante en el rodete de 600 mm. Gira a 500 rpm. Da un caudal de aire (p =
1,2 kg/m3) de 300 m3/min. La entrada de la velocidad absoluta en los alabes es radial. D 2 = 650
mm; D1 = 600 mm.
Calcular:
a) los ángulos β1 y β2
b) la presión producida por el ventilador
c) la potencia del ventilador
UNIV. FLORES APAZA RENE
ING. MECÁNICA

13. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332

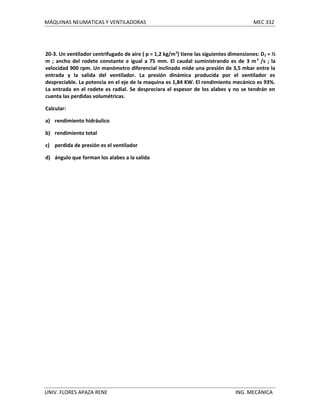

20-3. Un ventilador centrifugado de aire ( p = 1,2 kg/m 3) tiene las siguientes dimensiones: D2 = ½
m ; ancho del rodete constante e igual a 75 mm. El caudal suministrando es de 3 m 3 /s ; la
velocidad 900 rpm. Un manómetro diferencial inclinado mide una presión de 3,5 mbar entre la
entrada y la salida del ventilador. La presión dinámica producida por el ventilador es
despreciable. La potencia en el eje de la maquina es 1,84 KW. El rendimiento mecánico es 93%.
La entrada en el rodete es radial. Se despreciara el espesor de los alabes y no se tendrán en
cuenta las perdidas volumétricas.
Calcular:
a) rendimiento hidráulico
b) rendimiento total
c) perdida de presión es el ventilador
d) ángulo que forman los alabes a la salida
UNIV. FLORES APAZA RENE
ING. MECÁNICA

14. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
20-4. Un ventilador aspira de una habitación grande que se encuentra a una temperatura de 20°
C y a una presión de 725 Torr. El aire es impulsado a través de un conducto rectangular de ¼ m 2.
A la salida del ventilador un manómetro de agua marca una presión equivalente de 75 mm c.a. y
un tubo de Prandtl marca una presión equivalente de 88 mm c.a.
Calcular:
a) la presión estática, dinámica y total reales del ventilador
b) velocidad del aire en el conducto de salida
c) caudal de aire que proporciona el ventilador
d) potencia suministrada por el ventilador al aire
UNIV. FLORES APAZA RENE
ING. MECÁNICA

15. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332

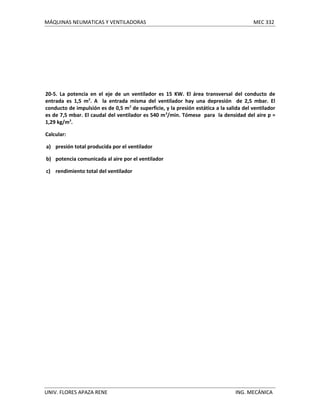

20-5. La potencia en el eje de un ventilador es 15 KW. El área transversal del conducto de
entrada es 1,5 m2. A la entrada misma del ventilador hay una depresión de 2,5 mbar. El
conducto de impulsión es de 0,5 m 2 de superficie, y la presión estática a la salida del ventilador
es de 7,5 mbar. El caudal del ventilador es 540 m 3/min. Tómese para la densidad del aire p =
1,29 kg/m3.
Calcular:
a) presión total producida por el ventilador
b) potencia comunicada al aire por el ventilador
c) rendimiento total del ventilador
UNIV. FLORES APAZA RENE
ING. MECÁNICA

16. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
20-6. Se trata de escoger el ventilador para alimentación de la red de la figura, donde se han
indicado en m las longitudes de los diferentes tramos. Para todas las tuberías tómese el
coeficiente λ = 0,03. La red lleva tres T en los puntos B, C y D. tómese para estas T ζ = 0,7. Para
los dos codos E y F se tomara el coeficiente ζ = 0,2. El caudal es Q = 1.000 m 3/h. determinar la
presión total que debe tener el ventilador así como los diámetros de los diferentes tramos (P aire
1.29= kg/m3).
UNIV. FLORES APAZA RENE
ING. MECÁNICA

17. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
EJERCICIOS PROPUESTOS (Mataix)
20-9. En un túnel de viento de circuito cerrado la corriente de aire necesaria para los ensayos de
los modelos se hace por medio de un ventilador que da un caudal de 50 m 3/s (p = 1,2 kg/m3). La
perdida de carga en el túnel aerodinámico asciende a 2.000 Pa. El rendimiento total del
ventilador es 70%
Calcular la potencia de accionamiento del ventilador
UNIV. FLORES APAZA RENE
ING. MECÁNICA

18. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
20-10. Calcular el caudal de un ventilador que ha de producir 10 renovaciones de aire a la hora
en una planta industrial que mide 50 x 20 x 8 m.
UNIV. FLORES APAZA RENE
ING. MECÁNICA

19. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
20-12. La presión estática a la entrada de un ventilador es 0,5 mbar por debajo de la presión
atmosférica y la presión dinámica 0,4 mbar. A la salida del ventilador la presión estática vale 10
mbar, la dinámica 0,8 mbar.
Calcular la presión total del ventilador
UNIV. FLORES APAZA RENE
ING. MECÁNICA

20. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332

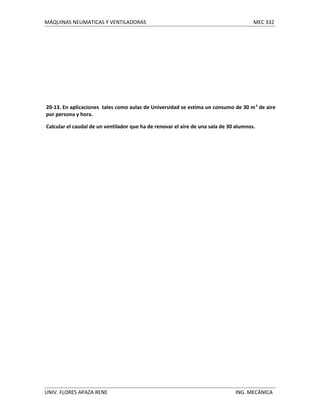

20-13. En aplicaciones tales como aulas de Universidad se estima un consumo de 30 m 3 de aire
por persona y hora.
Calcular el caudal de un ventilador que ha de renovar el aire de una sala de 30 alumnos.
UNIV. FLORES APAZA RENE
ING. MECÁNICA

21. MÁQUINAS NEUMATICAS Y VENTILADORAS
MEC 332
20-17. Un ventilador para tiro forzado tiene que trabajar contra una presión estática de 8 mbar.
La velocidad de los gases calientes a la salida y entrada del ventilador puede suponerse igual. El
caudal es de 5 m3/s. el rendimiento total del ventilador es 65%
Calcular la potencia de accionamiento
UNIV. FLORES APAZA RENE
