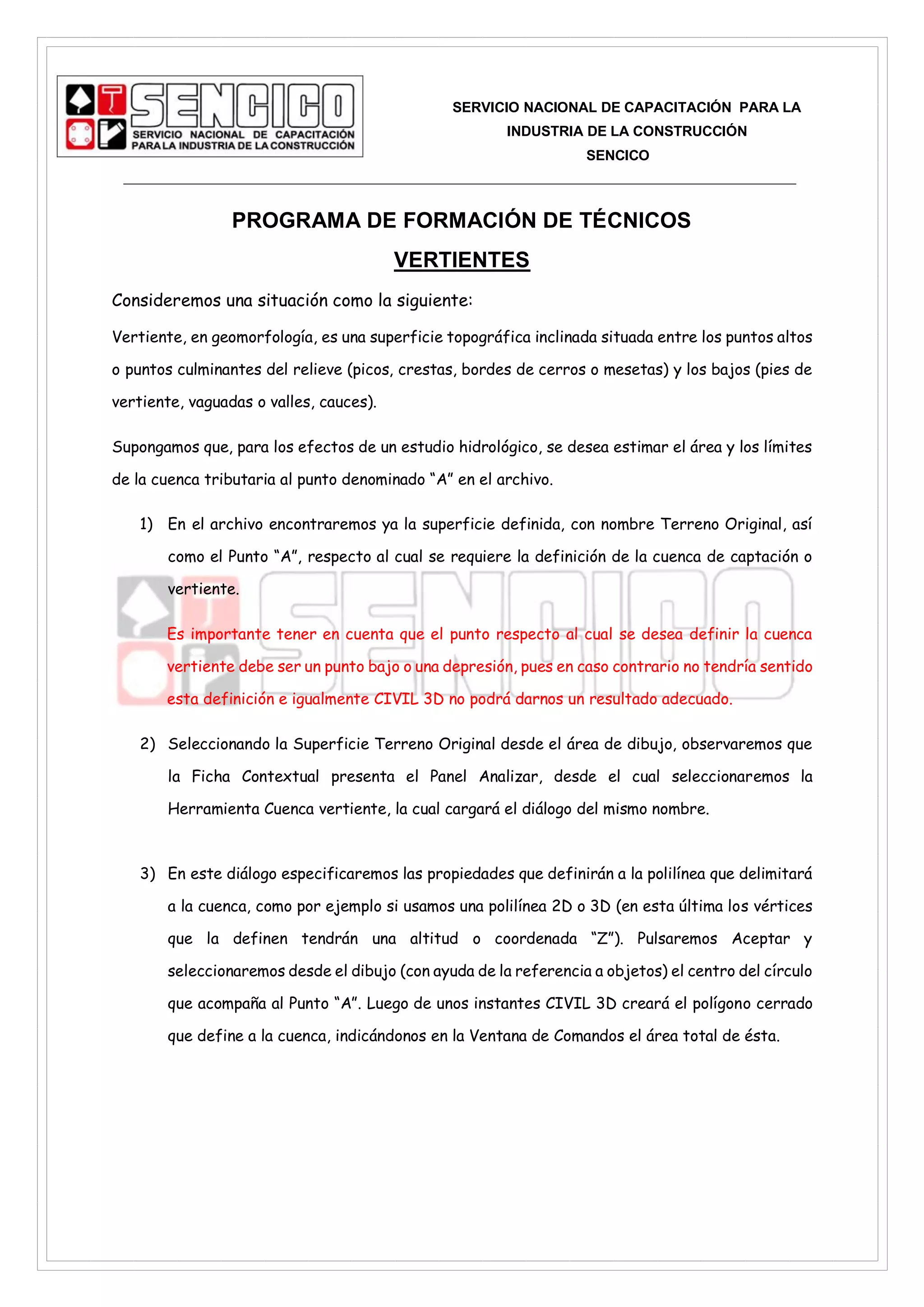

1. SERVICIO NACIONAL DE CAPACITACIÓN PARA LA
INDUSTRIA DE LA CONSTRUCCIÓN
SENCICO
PROGRAMA DE FORMACIÓN DE TÉCNICOS
VERTIENTES
Consideremos una situación como la siguiente:
Vertiente, en geomorfología, es una superficie topográfica inclinada situada entre los puntos altos
o puntos culminantes del relieve (picos, crestas, bordes de cerros o mesetas) y los bajos (pies de
vertiente, vaguadas o valles, cauces).
Supongamos que, para los efectos de un estudio hidrológico, se desea estimar el área y los límites
de la cuenca tributaria al punto denominado “A” en el archivo.
1) En el archivo encontraremos ya la superficie definida, con nombre Terreno Original, así
como el Punto “A”, respecto al cual se requiere la definición de la cuenca de captación o
vertiente.
Es importante tener en cuenta que el punto respecto al cual se desea definir la cuenca
vertiente debe ser un punto bajo o una depresión, pues en caso contrario no tendría sentido
esta definición e igualmente CIVIL 3D no podrá darnos un resultado adecuado.
2) Seleccionando la Superficie Terreno Original desde el área de dibujo, observaremos que
la Ficha Contextual presenta el Panel Analizar, desde el cual seleccionaremos la
Herramienta Cuenca vertiente, la cual cargará el diálogo del mismo nombre.
3) En este diálogo especificaremos las propiedades que definirán a la polilínea que delimitará
a la cuenca, como por ejemplo si usamos una polilínea 2D o 3D (en esta última los vértices
que la definen tendrán una altitud o coordenada “Z”). Pulsaremos Aceptar y
seleccionaremos desde el dibujo (con ayuda de la referencia a objetos) el centro del círculo
que acompaña al Punto “A”. Luego de unos instantes CIVIL 3D creará el polígono cerrado
que define a la cuenca, indicándonos en la Ventana de Comandos el área total de ésta.
