1. PENDIENTE
Y
FOTOGRAFÍAS AÉREAS
Ana Acosta, Humberto Gill, Manuel Limas, Mónica Razo.

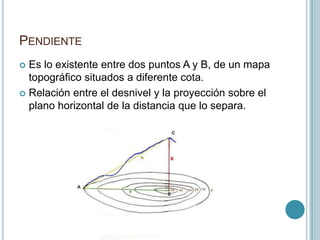

2. PENDIENTE
 Es lo existente entre dos puntos A y B, de un mapa
topográfico situados a diferente cota.
 Relación entre el desnivel y la proyección sobre el
plano horizontal de la distancia que lo separa.

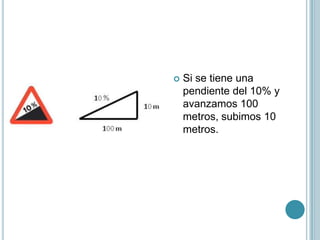

3.  Si se tiene una
pendiente del 10% y
avanzamos 100
metros, subimos 10
metros.

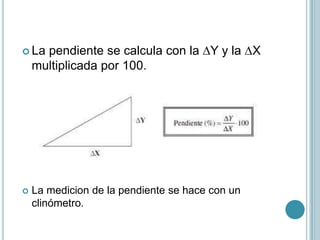

4.  La pendiente se calcula con la ∆Y y la ∆X
multiplicada por 100.
 La medicion de la pendiente se hace con un
clinómetro.

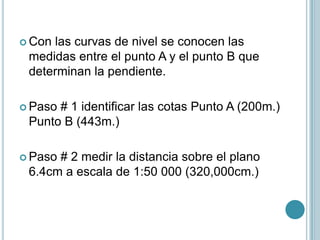

5.  Con las curvas de nivel se conocen las
medidas entre el punto A y el punto B que
determinan la pendiente.
 Paso # 1 identificar las cotas Punto A (200m.)
Punto B (443m.)
 Paso # 2 medir la distancia sobre el plano
6.4cm a escala de 1:50 000 (320,000cm.)

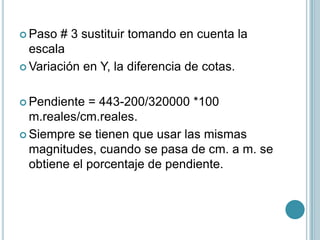

6.  Paso # 3 sustituir tomando en cuenta la
escala
 Variación en Y, la diferencia de cotas.
 Pendiente = 443-200/320000 *100
m.reales/cm.reales.
 Siempre se tienen que usar las mismas
magnitudes, cuando se pasa de cm. a m. se
obtiene el porcentaje de pendiente.

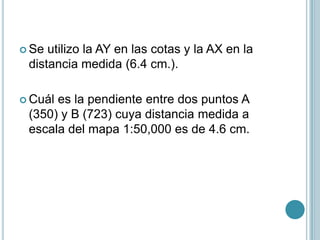

7.  Se utilizo la AY en las cotas y la AX en la
distancia medida (6.4 cm.).
 Cuál es la pendiente entre dos puntos A
(350) y B (723) cuya distancia medida a
escala del mapa 1:50,000 es de 4.6 cm.

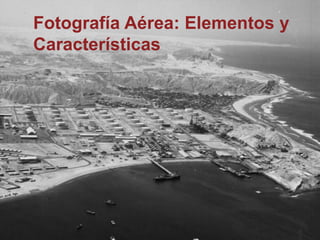

8. Fotografía Aérea: Elementos y
Características

9.  Podemos considerar la fotografía aérea como una
perspectiva cónica del terreno, cuyo punto de vista
es el centro óptico del objetivo de la cámara,
siendo el plano del cuadro, el plano focal del
mismo.
Fotografía terrestre fotografía aérea

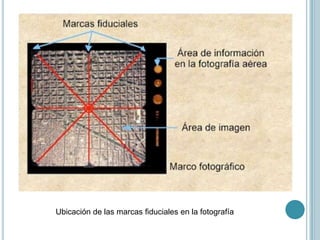

10. Ubicación de las marcas fiduciales en la fotografía

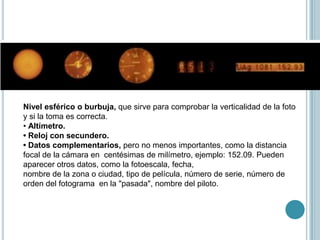

11. Nivel esférico o burbuja, que sirve para comprobar la verticalidad de la foto
y si la toma es correcta.
• Altímetro.
• Reloj con secundero.
• Datos complementarios, pero no menos importantes, como la distancia
focal de la cámara en centésimas de milímetro, ejemplo: 152.09. Pueden
aparecer otros datos, como la fotoescala, fecha,
nombre de la zona o ciudad, tipo de película, número de serie, número de
orden del fotograma en la "pasada", nombre del piloto.

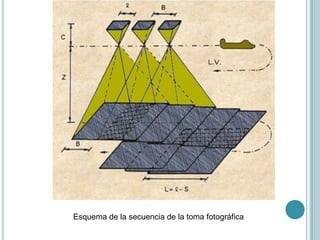

12. Esquema de la secuencia de la toma fotográfica

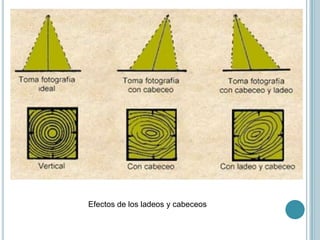

14. Efectos de los ladeos y cabeceos

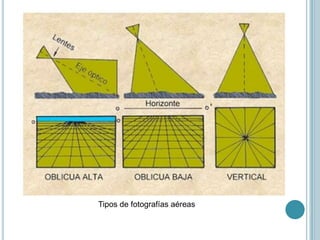

15. Tipos de fotografías aéreas

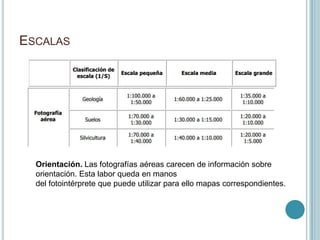

16. ESCALAS
Orientación. Las fotografías aéreas carecen de información sobre
orientación. Esta labor queda en manos
del fotointérprete que puede utilizar para ello mapas correspondientes.

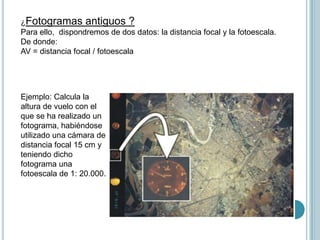

17. ¿Fotogramas antiguos ?
Para ello, dispondremos de dos datos: la distancia focal y la fotoescala.
De donde:
AV = distancia focal / fotoescala
Ejemplo: Calcula la
altura de vuelo con el
que se ha realizado un
fotograma, habiéndose
utilizado una cámara de
distancia focal 15 cm y
teniendo dicho
fotograma una
fotoescala de 1: 20.000.
