Curso De Electromedicina

1.
Introducción JulioC Vargas Campos

2.
Técnica Tecnología Ingeniería Del griego téchne, que significa arte. La técnica es un conjunto de saberes prácticos o procedimientos para obtener el resultado deseado. Ciencia La ciencia (del latín scientia 'conocimiento) es la recopilación y desarrollo previo a la experimentación metodológica (o accidental) del conocimiento. Es el conocimiento sistematizado, elaborado mediante observaciones, razonamientos y pruebas metódicamente organizadas Tecnología es el conjunto de habilidades que permiten construir objetos y máquinas para adaptar el medio y satisfacer nuestras necesidades. Es una palabra de origen griego, formada por tekne (τεχνη, "arte, técnica u oficio") y logos (λογος, "conjunto de saberes La ingeniería es la profesión que aplica conocimientos y experiencias para que mediante diseños, modelos y técnicas se resuelvan problemas que afectan a la humanidad. Ingeniero Diseña ,crea y Fabrica Conocimientos Técnicos y Científicos Tecnólogo (Técnico Profesional) Mantiene ,opera e instala Conocimientos Técnicos y Científicos Introducción Julio C Vargas Campos

3.
BIOINGENIERÍA: ladefinición mas amplia abarca todas las posibles interacciones entre las Ciencias Naturales y la Ingeniería . Términos Asociados ING. BIOMÉDICA: Centrada en el ser humano y en el cuidado de su salud. ING. CLÍNICA: Centrada en el paciente (excluye el desarrollo de tecnologías). ING. HOSPITALARIA: Centrada en la infraestructura soporte. ELECTROMEDICINA: Exclusivamente equipamiento electrónico de uso en Medicina. BIOTECNOLOGÍA: Generalmente asociada a la Genética y relacionada con aplicaciones agropecuarias y en medicamentos. Introducción Julio C Vargas Campos

4.
DEFINICION DELA BIOINGENIERIA La Bioingeniería es un área interdisciplinaria del conocimiento que tiene por objetivo atender la demanda creciente de tecnologías para las Ciencias de la Vida a través de la aplicación de técnicas, métodos y otros recursos propios de las Ciencias Técnicas y las Ciencias Exactas. Une los principios de la ingeniería, sus herramientas y la tecnología para Aplicarlos a problemas de la Biología y Medicina Objetivo :Dar soluciones del área de la salud mediante aplicaciones tecnológicas Heinz Wolff en 1970. "La Bioingeniería consiste en la aplicación de las técnicas y las ideas de la ingeniería a la biología, y concretamente a la biología humana. El gran sector de la Bioingeniería que se refiere especialmente a la medicina, puede llamarse más adecuadamente Ingeniería Biomédica". 1972 "Committes of the Engineer's Joint Council" de los Estados Unidos: "La Bioingeniería es la aplicación de los conocimientos recabados de un fértil cruce entre la ciencia ingeniería y la médica, tal que a través de ambas pueden ser plenamente utilizados para el beneficio del hombre". Introducción Julio C Vargas Campos

5.
DEFINICION DELA INGENIERIA BIOMEDICA Ingeniería biomédica (BME) es la aplicación de los principios de ingeniería y las técnica para el campo médico. Combina el diseño y las destreza de solución de problemas de ingeniería con la ciencia médica y biológica para ayudar mejorar la atención sanitaria paciente y la calidad de vida de personas individuales sanas. Como una relativamente nueva disciplina, gran parte del trabajo en ingeniería biomédica consta de investigación y desarrollo, cubriendo unos array en el campo: bioinformática, la creación de imágenes médica, el procesamiento de idea el procesamiento de señal fisiológico, biomecánicas, biomateriales y la bioingeniería, el análisis de sistemas, 3-D modelados , etcétera. Introducción Julio C Vargas Campos Biomecánica Prótesis / órganos artificiales Imágenes médicas Biomateriales Análisis médicos Biosensores Ingeniería clínica Informática médica Ingeniería de rehabilitación Instrumentación biomédica Biotecnología Ingeniería neural Ingeniería de tejidos Modelación fisiológica

6.
DEFINICION INGENIERIA CLINICA Los ingenieros clínicos, son esencialmente responsables por todos los instrumentos y sistemas de alta tecnología que son usados en los hospitales; son responsables por el entrenamiento del personal médico en normas de seguridad con relación a los equipos y por el diseño, selección y uso de la tecnología para entregar una atención de salud más segura y más efectiva. Introducción Julio C Vargas Campos Ingeniero Clínico Investigación Clínica Fabricantes Pacientes Doctores Enfermeras Ambiente del hospital Empresas concurrentes Administración del hospital Agencias acreditadoras

7.
Perfil del técnicoe ingeniero biomédico Prevención y mejoramiento de la Salud La Ingeniería Biomédica es una rama de la Ingeniería que enlaza los conocimientos de las ciencias de la vida con las ciencias exactas a los fines de formar un profesional que pueda trabajar e investigar tanto en la actividad médica como en otros sistemas biológicos. Introducción Julio C Vargas Campos BIOLÓGIA MECÁNICA INFORMATICA ELECTRÓNICA PERFIL DEL IB

8.
El Ingeniero Biomédico es un profesional capacitado para: Diseñar y utilizar instrumental de alta complejidad tecnológica en el campo de la biología en general y de la medicina en particular . Aplicar la metodología de investigación científica a la realización de estudios en el ámbito de su competencia . Intervenir en la creación de condiciones de asepsia y seguridad mediante la aplicación de equipos de medición y radiación . Obtener datos necesarios para el diagnóstico de sistemas biológicos mediante procedimientos electrónicos, mecánicos, acústicos y ópticos . Desarrollar, construir y evaluar dispositivos de ayuda a discapacidades . Estudiar sistemas biológicos a los fines de desarrollar aplicaciones tecnológicas . Integrar equipos multidisciplinarios de I+D en salud . Introducción Julio C Vargas Campos

9.
Técnico Biomédico es una rama de la Ingeniería que enlaza los conocimientos técnicos con las ciencias exactas con la finalidad de formar un profesional que pueda trabajar en el mantenimiento, instalación y operación de los equipos utilizados en las actividad médica El técnico profesional Especialista en Biomédicos. T endrá amplios conocimientos de Terminologías Medica, fisiología humana ,electrónica, mecánica, materiales y computación como así también de la estructura y el funcionamiento de sistemas biológicos lo que le permitirá explorar en forma espontánea nuevos caminos para aportar soluciones a problemas y diagnósticos de Fallas de los equipos permitiendo mantener en todo momento los equipos operativos al 100%. Introducción Julio C Vargas Campos

10.
El Técnico profesionalEspecialista en biomédicos es un profesional capacitado para: Mantener operativo y utilizar instrumental de alta complejidad tecnológica para el diagnostico de fallas en los equipos médicos . Aplicar la metodología de investigación científica a la realización de estudios en el ámbito de su competencia . Obtener datos necesarios para el diagnóstico de sistemas biológicos mediante procedimientos electrónicos, mecánicos, acústicos y ópticos . Realizar gestión de mantenimiento en los equipos a su cargo Manipular y operar eficientemente los equipos a su cargo. Planificar procesos de gestión y realizar estadísticas de fallas con la finalidad de determinar el estado de los equipos. Introducción Julio C Vargas Campos

11.
Historia dela Biomedicina Introducción Julio C Vargas Campos

12.
En los iniciosde la historia de la humanidad, las enfermedades se consideraban como “visitas” de los malos espíritus La medicina era practicada por el “curandero”, el medico brujo Doctores yerberos ,Arregladores de huesos Conocimiento generacional (herencia) Desde estos inicios, la práctica de la medicina ha sido un componente infaltable en cualquier cultura. Historia de la Biomedicina Introducción Julio C Vargas Campos

13.
Imhotep fue unode los pocos egipcios que fue considerado como dios (exceptuando los faraones que eran considerados dioses vivientes). Fue visir del faraón Djoser, de la tercera dinastía y fue famoso no sólo como médico sino también como arquitecto, astrónomo y administrador. La célebre pirámide escalonada de Saqqara (cerca de Menphis) la primera de las pirámides construidas en el antiguo Egipto fue obra de Imhoptep y el primer monumento en piedra construido por el hombre. Numerosas curas milagrosas fueron atribuidas a Imhotep. Los griegos lo identificaban con Aesculapius, su dios de la medicina y de las curaciones. Historia de la Biomedicina Introducción Julio C Vargas Campos

14.
Historia dela Biomedicina Introducción Julio C Vargas Campos

15.
Hipócrates, nacido enla isla de Cos en Grecia, donde había estos templos de curación, contribuyó con un ingrediente esencial a la medicina: el espíritu científico, para él diagnóstico basado en la observación y el tratamiento clínico fueron remplazando la superstición. Maestro de muchos que llevaron sus teorías por todo el Mediterraneo Historia de la Biomedicina Introducción Julio C Vargas Campos

16.
Galeno (129-199d.C.), originario de Pérgamo. Fue cirujano de gladiadores y adquirió cierta experiencia en el tratamiento de heridas, huesos, articulaciones y músculos. A menudo se le conoce como el padre de la medicina deportiva. Galeno, en el tratamiento de las enfermedades, prefirió dejar actuar a la naturaleza (la naturaleza se curaba a sí misma) debiendo el médico solamente ayudarla. Historia de la Biomedicina Introducción Julio C Vargas Campos

17.
Edad oscura Resurgimiento del sistema de salud Después de la caída del imperio romano, la Iglesia se convirtió en el repositorio del conocimiento médico y fue dispersado entre los monasterios de la diferentes órdenes de la Iglesia Nuevamente existe una mezcla de la curación con la “misericordia divina” y el uso de la fe como elemento principal de la curación El exorcismo El desarrollo de la medicina pasó por un periodo de letargo de mil años Constantino I (335 D.C.), emperador romano que abrazó el cristianismo, cerro todo los templos paganos que se usaban para curaciones y mandó que todos los monasterios funcionen como hospitales Nace el concepto de hospital. Los primeros hospitales era especialmente para viajeros y enfermos, donde encontraban comida, hospedaje y atención de enfermería. La iglesia controlaba los hospitales, los monjes y monjas practicaban el arte de la curación. La medicina tomó un carácter más humanitario Historia de la Biomedicina Introducción Julio C Vargas Campos

18.
Renacentismo Lasiguiente figura muestra el famoso estudio sobre la simetría del cuerpo humano de Leonardo da Vinci Siglo 15 y 16 ocurre una búsqueda incansable sobre el “verdadero conocimiento” Exponentes: Miguel ángel, Rafael, Durer y Leonardo da Vinci. Observaron el cuerpo humano tal y como es. Surgen la escuelas para médicos: Salerno, Bologna, Montpelier, Padua y Oxford. Tienen la doctrina de Hipócrates que el paciente es un ser humano, y la enfermedad es un proceso natural y la terapia es lo apropiado para que el organismo venza la enfermedad. Historia de la Biomedicina Introducción Julio C Vargas Campos

19.
La edad delas mediciones Primeros hospitales También durante el renacimiento, la necesidad de hacer exanimaciones con mayor precisión da paso al era de las mediciones. En 1592, Galileo visita Padua y enseña matemáticas a una audiencia de estudiantes de medicina. Debido a esto inician varios estudios de fenómenos biológicos con fundamentos científicos (temperatura, el pulso, circulación de la sangre, etc.). Desarrollo de dispositivos (microscopios, termómetros y otros) El desarrollo solo se limitó a las universidades. Los hospitales tuvieron su mayor crecimiento en el siglo 18, no obstante, irónicamente, mientras los hospitales iban consolidando su papel curativo en la medicina, la tasa de mortalidad de sus paciente no declinaba, mas bien era mayor. En 1788 por ejemplo, la tasa de mortalidad de los hospitales en París era cerca del 25%. Estos hospitales era letales no solo para los pacientes, pero también para la gente que trabajaba en ellos Historia de la Biomedicina Introducción Julio C Vargas Campos

20.
Mejora de hospitales Solo hasta el siglo 19, gracias al crecimiento y mejora de los procedimientos de enfermería, los hospitales fueron cambiando su imagen de lugares indeseables a lugares de sanidad. Florence Nightingale, demostró que la muertes en los hospitales eran causadas más por las condiciones de los hospitales que por la enfermedades que traían los pacientes. Historia de la Biomedicina Introducción Julio C Vargas Campos

21.
Sistemas Moderno desalud Albrecht Von Haller (1756) principios fundamentales de la función nerviosa periférica. Galvani (1791) demuestra que el organismo genera electricidad asociada a la actividad muscular Tiene sus inicios en los 1900 Con base en los adelantos de las ciencias como la: química, la fisiología, farmacología, y otros. Una era de colaboración interdisciplinaria 1895 W. K. Roentgen Inventa el Rayos x 1903 William Einthoven, ideo el primer electrocardiógrafo y midió los cambios eléctricos que ocurren en el corazón. Historia de la Biomedicina Introducción Julio C Vargas Campos

22.
1930, era posiblever la mayoría de los órganos del cuerpo humano mediante el uso de sustancias radio-opacas (contraste). 1940, uso de la penicilina, evitando la mortandad por infecciones. 1945 – 1973 científicos de Estados Unidos de Norte América se destacaron por sus avances tecnológicos e investigaciones en el campo de la medicina, convirtiendo este país en una potencia mundial en este sentido Historia de la Biomedicina Introducción Julio C Vargas Campos

23.
Drinker 1927, respiradoartificial 1955, bypass corazó-pulmón para cirugías de pecho abierto Historia de la Biomedicina Introducción Julio C Vargas Campos

24.
La informática Desde 1970, los sistemas computacionales han afectado positivamente los procedimientos clínicos y médicos. Los dispositivos de telemetría permitieron monitorear el corazón de una paciente sin tener que estar ambos en un mismo cuarto de hospital. Las computadoras hacen cálculos complejos, mantienen los expedientes médicos actualizados, e incluso controlan y mantiene la vida de pacientes. Las técnicas de imágenes médicas como la tomografía computadorizada (CT) y la imagen por resonancia magnética (MRI), dependen totalmente de la tecnología computacional Historia de la Biomedicina Introducción Julio C Vargas Campos

25.
Visualización entiempo real Diagnóstico por imágenes Historia de la Biomedicina Introducción Julio C Vargas Campos

26.
Impacto de losÚltimos años En años recientes, la tecnología ha impactado fuertemente la medicina, como ejemplo tenemos el Proyecto del Genoma Humano. El Proyecto Genoma Humano (PGH) consiste en determinar las posiciones relativas de todos los nucleótidos (o pares de bases) e identificar los 20.000 a 25.000 genes presentes en él. El proyecto, dotado con 3.000 millones de dólares, fue fundado en 1990 por el Departamento de Energía y los Institutos de la Salud de los Estados Unidos, con un plazo de realización de 15 años. Historia de la Biomedicina Nanotecnologia Ingeniería de los tejidos Órganos artificiales Cibernética y otros Se trata de un pequeño robot capaz de ser introducido a un paciente por medio de una pequeña incisión. Guiándose a través de un mapa creado con resonancia magnética nuclear el robot puede tomar fotografías, recoger muestras de tejido, diseminar medicina e incluso realizar procedimientos quirúrgicos sencillos Introducción Julio C Vargas Campos

27.
DISCIPLINAS FÍSICASQUE INTERVIENEN EN INGENIERÍA BIOMÉDICA ELECTRICA La impedancia eléctrica de los tejidos contiene información como : volumen, composición, distribución sanguínea, actividad del sistema nervioso, etc. La señal se genera inyectando en el tejido corrientes senoidales de frecuencias entre 50 Khz y 1 Mhz y corrientes de 20 microamperios a 20 miliamperios Estas mediciones se realizan con 4 electrodos, dos conectados a la fuente de corriente y los otros se ubican en el tejido para medir la caída de voltaje generado por la corriente y la impedancia del tejido Acústicos Flujo de sangre en el corazón o válvulas cardiacas Flujo de aire a través de las vías aéreas superiores e inferiores (tos, ronquidos, sonidos pulmonares) Contracción muscular Se obtienen utilizando transductores acústicos como micrófonos o acelerómetros Magnéticas El Cerebro, corazón y pulmones producen campos magnéticos débiles Mecánicas Desplazamiento, señales de flujo, presión, etc Se obtienen a través de transductores y se debe realizar en el lugar exacto donde se origina debido a que es una señal que no se propaga. Invasiva Químicas Señales de muy baja frecuencia Medición de la concentración de iones dentro y en las vecindades de una célula por medio de electródos Ópticas La oxigenación sanguínea puede estimarse midiendo la luz transmitida y reflejada por los tejidos in vitro o e vivo a distintas longitudes de onda. Puede obtenerse información acerca del feto midiendo la fluorescencia del líquido amniótico Dibujos Introducción Julio C Vargas Campos

28.
DISCIPLINA FÍSICOS QUE INTERVIENEN EN INGENIERÍA BIOMÉDICA Eléctrica Membranas que envuelven las células biológicas : nervios, músculos, células glandulares Células responden a un estímulo, potencial eléctrico a través de su membrana registra cambios reversibles llamado potencial de acción Existen registro bioeléctricos desde principios del siglo XIX – Galvani Las señales bioeléctricas se originan de la diferencia de potencial eléctrico que existe entre el interior y el exterior de una célula La membrana celular (lípidos y proteínas) tiene aproximadamente 10 nm La membrana es un dieléctrico semipermeable que permite el intercambio selectivo de iones. En condiciones de equilibrio no existe fuerza neta en ninguna dirección. Existirá el potencial transmembrana dado por la ecuación de Nernst En estado de reposo las células musculares y nerviosas mantienen un potencial de membrana de -60 a -90 mV, con el interior negativo respecto del exterior. Campo eléctrico es de alrededor de 10 MV/m Introducción Julio C Vargas Campos

29.
DISCIPLINA FÍSICOS QUE INTERVIENEN EN INGENIERÍA BIOMÉDICA Introducción Julio C Vargas Campos MÚSCULO VASOS SANGUÍNEOS BAJA PIEL SECA INTERMEDIA HUESO GRASA TENDONES ALTA RESISTENCIA DE TEJIDOS Paro cardiaco y el daño de órganos internos 700MA Parálisis de músculos respiratorios 100MA Atrofia del movimiento muscular 20MA Sensación eléctrica manejable para soltar contactos 16MA Escasamente perceptible 1MA

30.
Señales Introducción Julio C Vargas Campos

31.

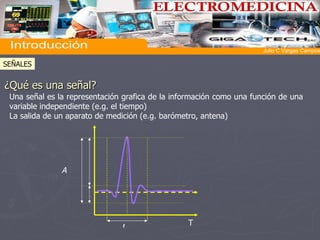

¿Qué es unaseñal? Una señal es la representación grafica de la información como una función de una variable independiente (e.g. el tiempo) La salida de un aparato de medición (e.g. barómetro, antena) t A T SEÑALES Introducción Julio C Vargas Campos

32.
Fuentes típicas deseñales biomédicas SEÑALES Eléctricas : ECG, EMG, EEG Imágenes: MRI (Resonancia magnética), ultrasonido. Sensores (transducción mecánico-eléctrica): Strain gauge, transductores de fuerza o presión. Sensores a nivel microscópico (celular): foto celdas, electrodos bioactivos. Introducción Julio C Vargas Campos

33.
Señales discretas ycontinuas SEÑALES Continuas : señales definidas en todas las instancias del tiempo; x(t), p(t) Discretas : señales que solo asumen ciertos valores (enteros) definidos; x[0], x[1], etc. Las señales discretas pueden también nacer del muestreado de señales de naturaleza continua. Introducción Julio C Vargas Campos

34.
Tipos de señalesDeterminísticas (e.g. Onda senoidal, step y el impulso ): predecibles Estocásticas (e.g. Ritmo cardíaco): probabilidad Fractales (e.g. Sma arterial) Caóticas: deterministicas pero no predecibles en el futuro (e.g) Respiración, EEG SEÑALES Introducción Julio C Vargas Campos

35.
¿Qué es ruido?Componentes indeseados Se debe definir a priori que es definido como componentes deseados o no de una señal. SEÑALES Introducción Julio C Vargas Campos

36.

37.

38.

39.

40.

41.

42.
SEÑALES Introducción Julio C Vargas Campos

43.
SISTEMA DE MANTENIMIENTOBIOMÉDICO Introducción Julio C Vargas Campos

44.
SISTEMA DE MANTENIMIENTOBIOMÉDICO ¿Qué es un sistema de Mantenimiento? El sistema dedicado al mantenimiento, es un elemento vital para proporcionar a producción su máxima disponibilidad de equipo. Un sistema de mantenimiento bien cimentado no solo proporciona disponibilidad de maquinas, equipos herramentales, y recursos, sino que, incrementa su tiempo de vida y reduce su costo operativo. Introducción Julio C Vargas Campos

45.

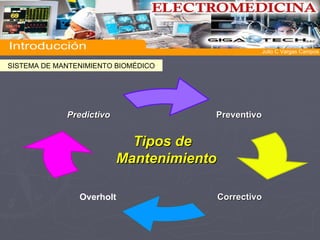

SISTEMA DE MANTENIMIENTOBIOMÉDICO Tipos de Mantenimiento Introducción Julio C Vargas Campos Predictivo Overholt Correctivo Preventivo

46.

47.
SISTEMA DE MANTENIMIENTOBIOMÉDICO Introducción Julio C Vargas Campos Prueba De Funcionamiento Lubricación Limpieza Prueba de Aceptación Integridad Apariencia Evaluación Inspección Calibración Actividades de Mantenimiento

48.
SISTEMA DE MANTENIMIENTOBIOMÉDICO Introducción Julio C Vargas Campos Solicitud de Compras Acreditación De personal Orden de trabajo Ficha de vida Informe de Actividad de MP Solicitud de Mantenimiento Presupuesto operativo Programa Anual De MPP Rutina del MPP Inventario Técnico Procedimientos de Gestión de Mantenimiento

49.
SISTEMA DE MANTENIMIENTOBIOMÉDICO Inventario técnico Solicitud de Mantenimiento Introducción Julio C Vargas Campos

50.
SISTEMA DE MANTENIMIENTOBIOMÉDICO Ficha de vida Introducción Julio C Vargas Campos

51.
SISTEMA DE MANTENIMIENTOBIOMÉDICO Orden de trabajo Introducción Julio C Vargas Campos

52.
SISTEMA DE MANTENIMIENTOBIOMÉDICO Solicitud de Compras Introducción Julio C Vargas Campos

53.
SISTEMA DE MANTENIMIENTOBIOMÉDICO Mantenimiento Predictivo Es más una filosofía que un método de trabajo. Se basa fundamentalmente en detectar una falla antes que suceda, para dar tiempo a corregirla sin perjuicios al servicio; se usa para ello instrumentos de diagnóstico y pruebas no destructivas. Por ejemplo, permite estimar la vida que le resta a un equipo, aislamiento, rodamientos, recipientes, motores, etc. Introducción Julio C Vargas Campos

54.
SISTEMA DE MANTENIMIENTOBIOMÉDICO Ciclos de Mantenimiento Predictivo Introducción Julio C Vargas Campos Decisión de mantenimiento Análisis de Resultados Monitoreo Periódico Comparación De Parámetros

55.
SISTEMA DE MANTENIMIENTOBIOMÉDICO Introducción Julio C Vargas Campos Implementación De Equipos e Infraestructura Capacitación De personal Técnico-Administrativa Análisis Del Equipamiento Implementación Del equipo Técnico-Formativo Estudio De la Organización Requisitos De Implementación MP

56.
SISTEMA DE MANTENIMIENTOBIOMÉDICO Introducción Julio C Vargas Campos Análisis De Rendimiento Operacional Análisis de Aceite Análisis De Vibración Técnicas de MP

57.
SISTEMA DE MANTENIMIENTOBIOMÉDICO Mantenimiento Preventivo: Es un procedimiento periódico para minimizar el riesgo de fallo y asegurar la continua operación de los equipos, logrando de esta manera extender su vida útil. Tiene la finalidad de conservar, detectando y solucionar las pequeñas alteraciones iniciales que, de otra forma, conducirían a una avería o deterioro grave. Esto incluye limpieza, lubricación, ajuste, y reemplazo de ciertas partes vulnerables, aumentando la seguridad del equipo y reduciendo la probabilidad de fallas mayores; pero no se excluye el mantenimiento que a diario debe realizar el operador del equipo (ej.: limpieza de electrodos en el desfibrilador, procedimientos de autocalibración en equipos computarizados, etc.) Introducción Julio C Vargas Campos

58.

59.

60.

61.

62.

63.

64.

65.

66.

67.

68.

69.

70.

71.

72.

73.

74.

75.

76.

77.

78.

79.

80.

81.

82.

83.

84.

85.

86.

87.

88.

89.

90.

91.

92.

93.

94.

95.

96.

97.

98.

99.

100.

101.

102.

103.

104.

105.

106.

107.

108.

109.

110.

111.

112.

113.

114.

115.

116.

117.

118.

119.

120.

121.
Beneficios del MP SISTEMA DE MANTENIMIENTO BIOMÉDICO Alarga la vida útil del equipo Disminuye el deterioro debido al uso normal Disminuye la cantidad de fallas debidas al desgaste Promueve una cultura de la “Prevención” a nivel institucional Disminuye la cancelación y el tiempo de espera para citas debidas a fallas por el desgaste de piezas de equipo Prevención de fallas en los equipos o instalaciones, con lo que se evita paros y gastos imprevistos. Reducción del reemplazo de equipos durante su vida útil. Reducción de la cantidad de repuestos de reserva. El buen estado de los equipos e instalaciones durante su vida útil. Utilización planificada del recurso humano. Introducción Julio C Vargas Campos

122.
¿Qué necesitamos parallevar acabo el MP de equipamiento médico? SISTEMA DE MANTENIMIENTO BIOMÉDICO Personal calificado para el MP (Ingenieros y técnicos) Herramienta, equipo de medición, refacciones, consumibles, entre otros. Área física Decidir a qué equipos se les hará MP, quién y porqué Definir el número de MP al año por equipo Programación (calendarización) Que los usuarios “cedan” el equipo a IB o al personal que se contrató para llevar a cabo el MP Rutina de MP por equipo (modelo y marca) Cédulas de reporte de MP por equipo Sistema de información (manual o por software) Inventario de equipo médico Introducción Julio C Vargas Campos

123.
SISTEMA DE MANTENIMIENTOBIOMÉDICO Mantenimiento Correctivo El mantenimiento correctivo, es la acción técnica administrativa que se utiliza cuando un equipo e instalación ha dejado de funcionar o lo hace defectuosamente y se tiene que entrar a reparar. Esto origina cargas de trabajo incontrolables que causan grandes actividades, equipos fuera de uso por largos tiempos, lo cual ocasiona sobre costos por pago de trabajos extras, compra de materiales y repuestos en forma inmediata. En resumen son las consecuencias lógicas cuando se sufre un accidente inesperado. Introducción Julio C Vargas Campos

124.
SISTEMA DE MANTENIMIENTOBIOMÉDICO Clasificación de los equipos hospitalarios Equipo Medico Invasivo Equipo Medico Noinvasivo Equipo Medico Invasivo tipo Quirúrgico Equipo Medico Implantable Equipo Medico quirúrgico Reutilizable Equipo Medico activo Equipo Medico Terapéutico Equipo Medico Para Diagnostico Introducción Julio C Vargas Campos

125.
SISTEMA DE MANTENIMIENTOBIOMÉDICO Cirugía Mantenimiento Laboratorio Clínico Banco de Sangre Unidad de Patologías Urgencias Medicas UCI Maternidad Neonatos Unidad De Esterilización Fisioterapia Y Rehabilitación Unidad Renal Hospitalizaciones Radiología Diagnostico por imágenes Hospital O Clínica Introducción Julio C Vargas Campos

126.
SIGNOS VITALES Introducción Julio C Vargas Campos

127.
SIGNOS VITALESPULSO ARTERIAL PRESION ARTERIAL TEMPERATURA FRECUENCIA RESPIRATORIA Introducción Julio C Vargas Campos

128.

129.
El pulso arterialcorresponde a la transmisión a través de las arterias de la onda vibratoria producida por las contracciones del ventrículo izquierdo, esta onda se transmite por el flujo de sangre que expulsa el ventrículo en cada contracción sistólica. La onda del pulso tiene varias fases en las que destacan: • Fase ascendente rápida. • Fase descendente suave. Normalmente tiene una amplitud que permite palparlo fácilmente y una ritmicidad regular sincrónica con el latido cardiaco. Introducción Julio C Vargas Campos

130.

131.
Arteria temporal superficial Arteria carótida Arteria subclavia Arteria axilar Arteria braquial Arteria femoral Arteria poplítea Arteria tibial posterior Arteria pedia Arterias radial y cubital Introducción Julio C Vargas Campos

132.
TOMA DE PULSOIntroducción Julio C Vargas Campos

133.
Contar el númerode pulsaciones en 60 seg. Valores normales guardan relación con edad y estado neurovegetativo( dolor, ansiedad ) En adultos normales : 60 – 90 / min Valores anormales: Taquisfignia: > 90 / min Bradisfignia: < 60/ min PULSO ARTERIAL Recién Nacido: 110 -180 p/min. Lactante: 120 – 160 p/min. Niño de 2 – 4 años: 100 – 120 p/min. Niño de 6 – 10 años: 100 – 120 p/min. Atleta: 50 a 60 p/min. Introducción Julio C Vargas Campos

134.
PRESION ARTERIAL Elexamen de la presión arterial se usa para medir la fuerza con la que la sangre está siendo bombeada por el corazón a través de las arterias y la fuerza de éstas a medida que resisten el flujo sanguíneo. La Presión Arterial ( PA ) varia con el ciclo cardiaco, alcanzando un máximo sistólico y un mínimo diastólico. Introducción Julio C Vargas Campos

135.

136.
CLASIFICACION DE PRESIONARTERIAL ADULTOS MAYORES DE 18 AÑOS JNC 7 - 2003 Séptimo Informe del Joint Nacional Comité sobre Prevención, Detección, Evaluación y Tratamiento de la Hipertensión Arterial CATEGORIA P. SISTOLICA ( mm Hg ) P. DIASTOLICA ( mm Hg ) Normal Pre-hipertensión Hipertensión Estadio 1 Estadio 2 < 120 120 - 139 140 – 159  160 y < 80 ó 80 - 89 ó 90 – 99  100 Introducción Julio C Vargas Campos

137.
Gracias Jvc_ing@hotmail.com biomedicos.blogspot.com Gigatechperu.com Introducción Julio C Vargas Campos
