Redes inalambricas

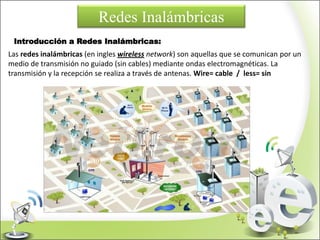

Introducción a Redes Inalámbricas:
Las redes inalámbricas (en ingles wireless network) son aquellas que se comunican por un
medio de transmisión no guiado (sin cables) mediante ondas electromagnéticas. La
transmisión y la recepción se realiza a través de antenas. Wire= cable / less= sin
Redes Inalámbricas

Como funciona una RED WIRELESS:
Redes Inalámbricas
Básicamente en forma similar a una red ETHERNET, pero usa como medio de transporte el aire.
Cada tecnología inalámbrica que veremos, tiene un ámbito de aplicación con ventajas y debilidades.

Normas y estándares :
IEEE: Instituto de ingenieros de electricidad - electrónica
Con cerca de 400.000 miembros y voluntarios en 160 países, es la mayor asociación internacional sin ánimo
de lucro formada por profesionales de las nuevas tecnologías, como ingenieros eléctricos, ingenieros en
electrónica, científicos de la computación, ingenieros en informática, ingenieros en biomédica, ingenieros en
telecomunicación e ingenieros en Mecatrónica.
Su creación se remonta al año 1884, contando entre sus fundadores a personalidades de la talla de Thomas
Alva Edison, Alexander Graham Bell y Franklin Leonard Pope. En 1963 adoptó el nombre de IEEE al
fusionarse asociaciones como el AIEE (American Institute of Electrical Engineers) y el IRE (Institute of Radio
Engineers).
Aquí algunos estándares que han conseguido acreditar a nivel mundial:
•VHDL
•POSIX
•IEEE 1394
•IEEE 488
•IEEE 802
•IEEE 802.11 = Nos centramos solo en este estándar.
•IEEE 754
Redes Inalámbricas

Protocolos:
802.11
La versión original del estándar IEEE (Instituto de Ingenieros Eléctricos y Electrónicos) 802.11 publicada en 1997 especifica dos
velocidades de transmisión teóricas de 1 y 2 megabits por segundo (Mbp/s) que se transmiten por señales infrarrojas (IR). IR sigue siendo
parte del estándar, si bien no hay implementaciones disponibles.
El estándar original también define el protocolo CSMA/CA (Múltiple acceso por detección de portadora evitando colisiones) como método
de acceso. Una parte importante de la velocidad de transmisión teórica se utiliza en las necesidades de esta codificación para mejorar la
calidad de la transmisión bajo condiciones ambientales diversas, lo cual se tradujo en dificultades de interoperabilidad entre equipos de
diferentes marcas. Estas y otras debilidades fueron corregidas en el estándar 802.11b, que fue el primero de esta familia en alcanzar
amplia aceptación entre los consumidores.
802.11a
La revisión 802.11a fue aprobada en 1999. El estándar 802.11a utiliza el mismo juego de protocolos de base que el estándar original,
opera en la banda de 5 Ghz y utiliza 52 sub-portadoras orthogonal frequency – division multiplexing (OFDM) con una velocidad máxima
de 54 Mbp/s, lo que lo hace un estándar práctico para redes inalámbricas con velocidades reales de aproximadamente 20 Mbp/s. La
velocidad de datos se reduce a 48, 36, 24, 18, 12, 9 o 6 Mbp/s en caso necesario. 802.11a tiene 12 canales sin solapa, 8 para red
inalámbrica y 4 para conexiones punto a punto. No puede interoperar con equipos del estándar 802.11b, excepto si se dispone de
equipos que implementen ambos estándares.
802.11b
La revisión 802.11b del estándar original fue ratificada en 1999. 802.11b tiene una velocidad máxima de transmisión de 11 Mbps y utiliza
el mismo método de acceso definido en el estándar original CSMA/CA. El estándar 802.11b funciona en la banda de 2,4 GHz.
Debido al espacio ocupado por la codificación del protocolo CSMA/CA, en la práctica, la velocidad máxima de transmisión con este
estándar es de aproximadamente 5,9 Mbp/s sobre TCP y 7,1 Mbp/s sobre UDP.
Redes Inalámbricas

Redes Inalámbricas
802.11g
En junio de 2003, se ratificó un tercer estándar de modulación: 802.11g. Que es la evolución del estándar 802.11b, Este utiliza la banda de
2,4 Ghz (al igual que el estándar 802.11b) pero opera a una velocidad teórica máxima de 54 Mbp/s, que en promedio es de 22,0 Mbp/s de
velocidad real de transferencia, similar a la del estándar 802.11a. Es compatible con el estándar b y utiliza las mismas frecuencias. Buena
parte del proceso de diseño del estándar lo tomó el hacer compatibles los dos estándares. Sin embargo, en redes bajo el estándar g la
presencia de nodos bajo el estándar b reduce significativamente la velocidad de transmisión.
Los equipos que trabajan bajo el estándar 802.11g llegaron al mercado muy rápidamente, incluso antes de su ratificación que fue dada
aprox. el 20 de junio del 2003. Esto se debió en parte a que para construir equipos bajo este nuevo estándar se podían adaptar los ya
diseñados para el estándar b.
Actualmente se venden equipos con esta especificación, con potencias de hasta medio vatio, que permite hacer comunicaciones de hasta
50 km con antenas parabólicas o equipos de radio apropiados.
Existe una variante llamada 802.11g+ capaz de alcanzar los 108Mbps de tasa de transferencia. Generalmente sólo funciona en equipos
del mismo fabricante ya que utiliza protocolos propietarios.

Redes Inalámbricas
802.11n
En enero de 2004, el IEEE anunció la formación de un grupo de trabajo 802.11 (Tgn) para desarrollar una nueva revisión del estándar 802.11. La
velocidad real de transmisión podría llegar a los 600 Mbps (lo que significa que las velocidades teóricas de transmisión serían aún mayores), y
debería ser hasta 10 veces más rápida que una red bajo los estándares 802.11a y 802.11g, y unas 40 veces más rápida que una red bajo el
estándar 802.11b. También se espera que el alcance de operación de las redes sea mayor con este nuevo estándar gracias a la tecnología MIMO
Multiple Input – Multiple Output, que permite utilizar varios canales a la vez para enviar y recibir datos gracias a la incorporación de varias
antenas . El estándar ya está redactado, y se viene implantando desde 2008. A principios de 2007 se aprobó el segundo boceto del estándar.
Anteriormente ya había dispositivos adelantados al protocolo y que ofrecían de forma no oficial este estándar (con la promesa de
actualizaciones para cumplir el estándar cuando el definitivo estuviera implantado). Ha sufrido una serie de retrasos y el último lo lleva hasta
noviembre de 2009. Habiéndose aprobado en enero de 2009 el proyecto 7.0 y que va por buen camino para cumplir las fechas señaladas.A
diferencia de las otras versiones de Wi-Fi, 802.11n puede trabajar en dos bandas de frecuencias: 2,4 GHz (la que emplean 802.11b y 802.11g) y
5 GHz (la que usa 802.11a). Gracias a ello, 802.11n es compatible con dispositivos basados en todas las ediciones anteriores de Wi-Fi.
Además, es útil que trabaje en la banda de 5 GHz, ya que está menos congestionada y en 802.11n permite alcanzar un mayor rendimiento.
El estándar 802.11n fue ratificado por la organización IEEE el 11 de septiembre de 2009 con una velocidad de 600 Mbps en capa física.
En la actualidad la mayoría de productos son de la especificación b o g , sin embargo ya se ha ratificado el estándar 802.11n que sube el límite
teórico hasta los 600 Mbp/s. Actualmente ya existen varios productos que cumplen el estándar N con un máximo de 300 Mbp/s (80-100
estables).
La mayor parte de los fabricantes ya incorpora a sus líneas de producción equipos wifi 802.11n, por este motivo la oferta ADSL, ya suele venir
acompañada de wi-fi 802.11n, como novedad en el mercado de usuario doméstico.
Se conoce que el futuro estándar sustituto de 802.11n será 802.11ac con tasas de transferencia superiores a 1 Gbp/s.

Redes Inalámbricas
Comparación de protocolos g y n

Redes Inalámbricas
dbi (decibelios):
Magnitud para medir ganancias en las antenas .
Para generar mas dbi , se necesita mas impedancia (resistencia propia de las bobinas).En resumen en esta parte te
habla por que las antenas tienen unas formas especiales en su construcción.
Palabras clave:

Redes Inalámbricas
Milivatios (mw)
El vatio (en inglés y también en español: watt) es la unidad de potencia del Sistema Internacional de Unidades,
su símbolo es la W.
Magnitud lineal para determinar la potencia de un equipo electrónico en especial los inalámbricos; muchos creen
que es un amplificador de señal o la magnitud amplificada que puede ser configurada, lo que en realidad es, una
magnitud ya predeterminada por el fabricante e impreso en el chipset del fabricante no puede ser cambiada.
Algunos
fabricantes ya
empiezan a ofrecer
no solo mili-vatios si
no de 1w(vatio) o de
2w ;lo cual nos da
mayor fuerza de
alcance o distancia
en nuestra red.
El punto en contra
es que a mayor
fuerza, se genera
demasiado ruido.

Redes Inalámbricas
Equipos que veremos en el transcurso de nuestros trabajos:
ACCESS POINT (punto de acceso):
Sincroniza la comunicación entre todas las estaciones de la red, y también proporciona
tareas de repetición de la señal.

Redes Inalámbricas
AP router o Router inalambrico:
Realiza la función de punto de acceso, más las funciones tradicionales de un router.

Redes Inalámbricas

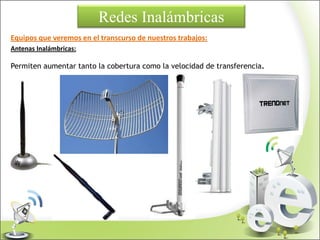

Antenas Inalámbricas:
Permiten aumentar tanto la cobertura como la velocidad de transferencia.

Redes Inalámbricas
Configuración local
de equipos a través de
equipos pequeños
tipo USB.

Instalación de equipos y configuración
Elegimos la primera opción

Elegimos la opción de
idioma en español

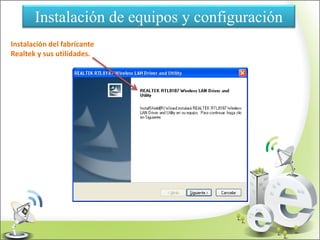

Instalación del fabricante
Realtek y sus utilidades.

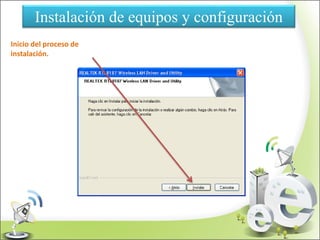

Inicio del proceso de
instalación.

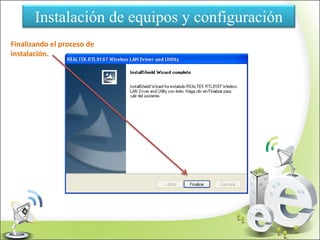

Finalizando el proceso de
instalación.

Nuevos iconos en la parte inferior derecha ,
te muestran lo que has instalado y empiezan
un escaneo automático de red inalámbrica

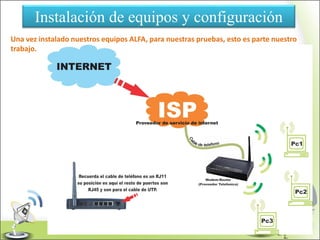

Una vez instalado nuestros equipos ALFA, para nuestras pruebas, esto es parte nuestro
trabajo.

Configuración de nuestro equipos para armar una pequeña red AD-HOC paso a paso:
1 Para empezar
creamos una red,
para eso
debemos de
tener; un nombre
de equipo y un
grupo de trabajo.
Para eso damos
clic derecho en
MI PC.

Configuración de nuestro equipos para armar una pequeña red paso a paso:
2

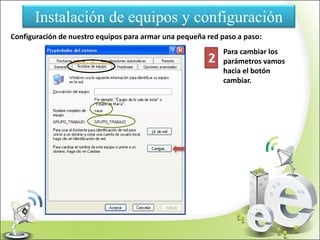

Para cambiar los
parámetros vamos
hacia el botón
cambiar.

3
Cambiamos las opciones y le
damos un clic en aceptar, al
mostrarnos esta pequeña
ventana también le damos
aceptar y nos pedirá reiniciar el
equipo al que también le
daremos aceptar , finalmente
le damos clic en aceptar de la
primera ventana y listo la
maquina debe de reiniciarse
nuevamente nos pedirá
confirmar y el equipo se
reiniciara.

4 AL regresar de nuevo a
esta ventana veremos
que los cambios se han
realizado con éxito.

5
Ahora debemos
configurar
protocolos en el
sistema Windows
XP, este paso ya no
es necesario si
utilizáramos
Windows 7.

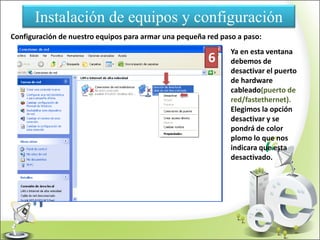

Ya en esta ventana
debemos de
desactivar el puerto
de hardware
cableado(puerto de
red/fastethernet).
Elegimos la opción
desactivar y se
pondrá de color
plomo lo que nos
indicara que esta
desactivado.
6

Le damos clic
derecho a nuestra
conexión
inalámbrica y
elegimos la opción
propiedades.
7

Le damos clic al botón
instalar, para poder
llamar protocolos que
nos faltan, este paso
solo se usa en caso
que el equipo tenga
Windows XP; si posee
Windows 7 no es
necesario.
No olvides activar el
check de verificación
al conectarse.
8

Al mostrarnos esta
ventana, elegimos la
opción protocolo y
luego el botón agregar
9

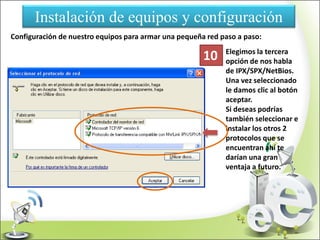

Elegimos la tercera
opción de nos habla
de IPX/SPX/NetBios.
Una vez seleccionado
le damos clic al botón
aceptar.
Si deseas podrías
también seleccionar e
instalar los otros 2
protocolos que se
encuentran ahí te
darían una gran
ventaja a futuro.
10

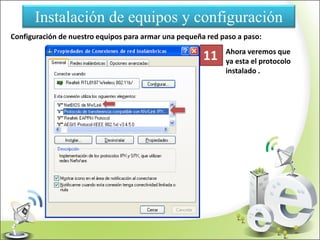

Ahora veremos que
ya esta el protocolo
instalado .
11

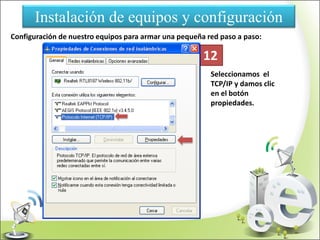

Seleccionamos el
TCP/IP y damos clic
en el botón
propiedades.
12

Llenamos los datos
tal y como se indica
siempre y cuando
estemos con
nuestro proveedor
oficial telefónica, en
todo caso si fuese
otro pedir
información a su
proveedor de
servicio.
13

Para empezar
nuestra
configuración,
demos doble clic
sobre este icono en
la parte inferior
derecha de su
escritorio
perteneciente a su
equipo inalámbrico.
14

Ventana de
configuración del equipo
inalámbrico, su punto en
contra es que no es muy
estable y ha veces tiende
a perder señal, para
solucionarlo haremos
que Windows XP tome
todo el control
inalámbrico; activar el
check Configuración cero
de Windows.
15

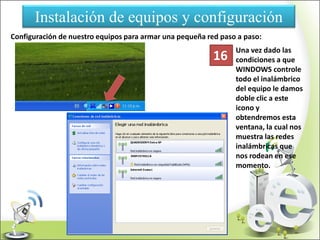

Una vez dado las
condiciones a que
WINDOWS controle
todo el inalámbrico
del equipo le damos
doble clic a este
icono y
obtendremos esta
ventana, la cual nos
muestra las redes
inalámbricas que
nos rodean en ese
momento.
16

Hasta este punto estamos
trabajando todos los paso
pero ahora hay que
comenzar con el nacimiento
de nuestra red AD-HOC.
Clic derecho en conexiones
de redes inalámbricas y nos
dirigimos a Redes
inalámbricas.
Damos un clic en el botón
agregar.
17

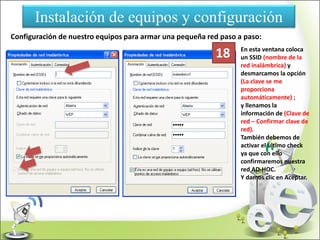

En esta ventana coloca
un SSID (nombre de la
red inalámbrica) y
desmarcamos la opción
(La clave se me
proporciona
automáticamente) ;
y llenamos la
información de (Clave de
red – Confirmar clave de
red).
También debemos de
activar el ultimo check
ya que con ello
confirmaremos nuestra
red AD-HOC.
Y damos clic en Aceptar.
18

En esta ventana seleccionamos la red que
acabamos de crear y le damos un clic en
Opciones avanzadas.
En la ventanita que nos saldrá
seleccionamos la opción (Solo redes de
equipo a equipo ad-hoc) y le damos
cerrar.
19

En esta ventana seleccionamos la red que
acabamos de crear y le damos un clic en
Opciones avanzadas.
En la ventanita que nos saldrá
seleccionamos la opción (Solo redes de
equipo a equipo ad-hoc) y le damos
cerrar.
Luego un clic en aceptar de nuestra
primera ventana y ya esta totalmente
configurado nuestro red AD-HOC
20
