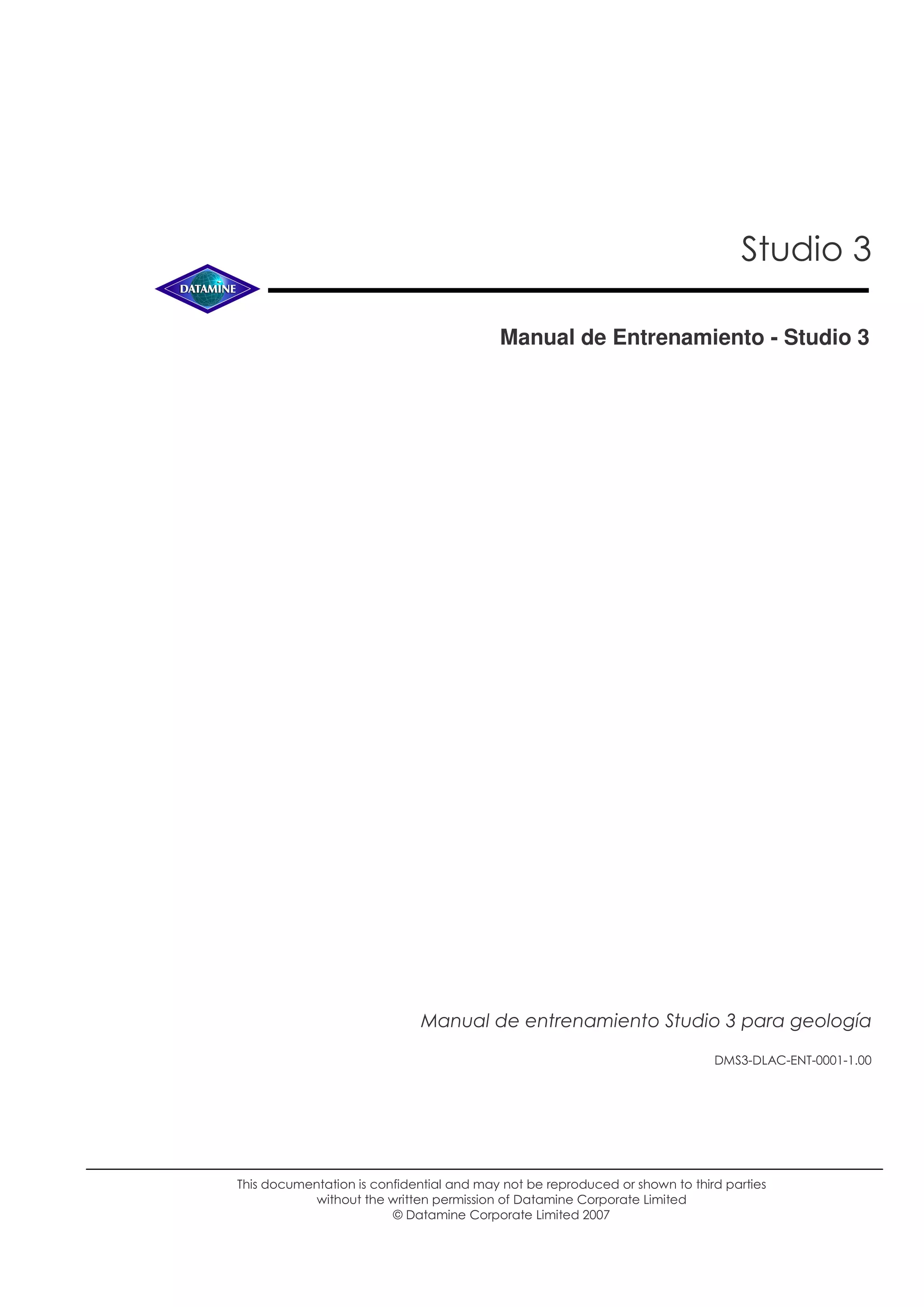

DATA MINE

Studio 3
Manual de Entrenamiento - Studio 3
This documentation is confidential and may not be reproduced or shown to third parties
without the written permission of Datamine Corporate Limited
© Datamine Corporate Limited 2007
DMS3-DLAC-ENT-0001-1.00
Manual de entrenamiento Studio 3 para geología

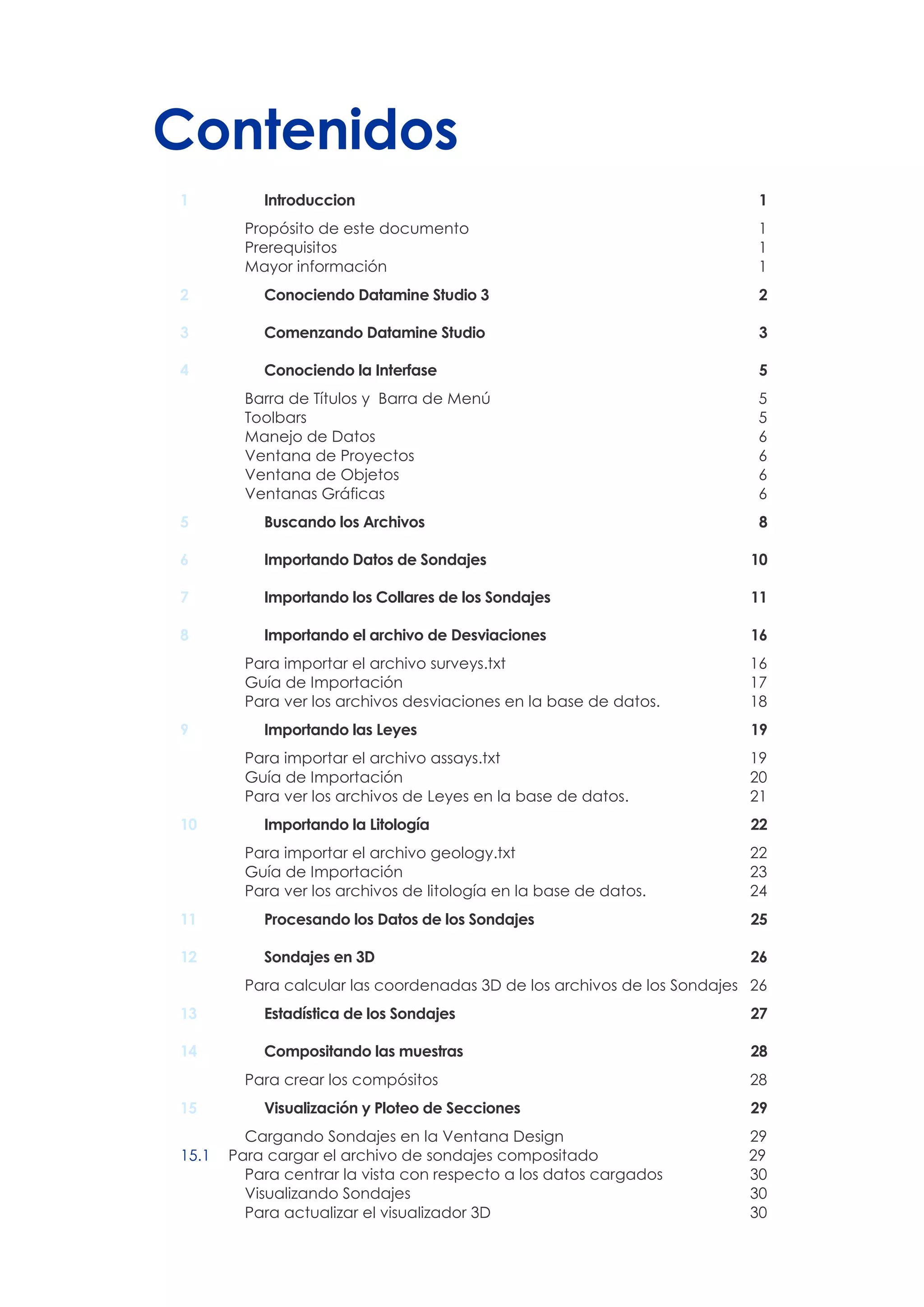

Contenidos
1 Introduccion 1
Propósito de este documento 1
Prerequisitos 1
Mayor información 1
2 Conociendo Datamine Studio 3 2
3 Comenzando Datamine Studio 3
4 Conociendo la Interfase 5
Barra de Títulos y Barra de Menú 5
Toolbars 5
Manejo de Datos 6
Ventana de Proyectos 6
Ventana de Objetos 6
Ventanas Gráficas 6
5 Buscando los Archivos 8
6 Importando Datos de Sondajes 10
7 Importando los Collares de los Sondajes 11

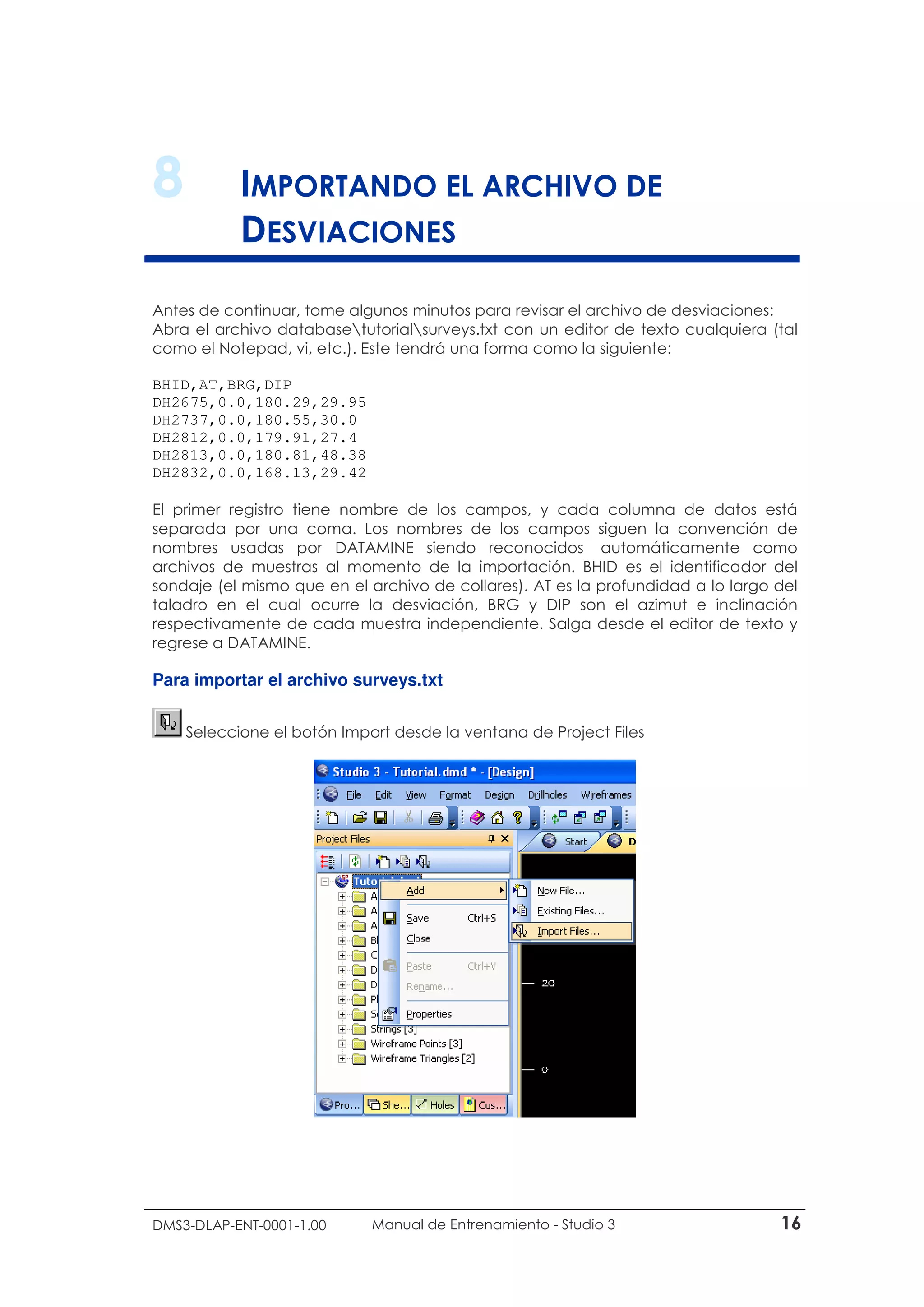

8 Importando el archivo de Desviaciones 16
Para importar el archivo surveys.txt 16
Guía de Importación 17

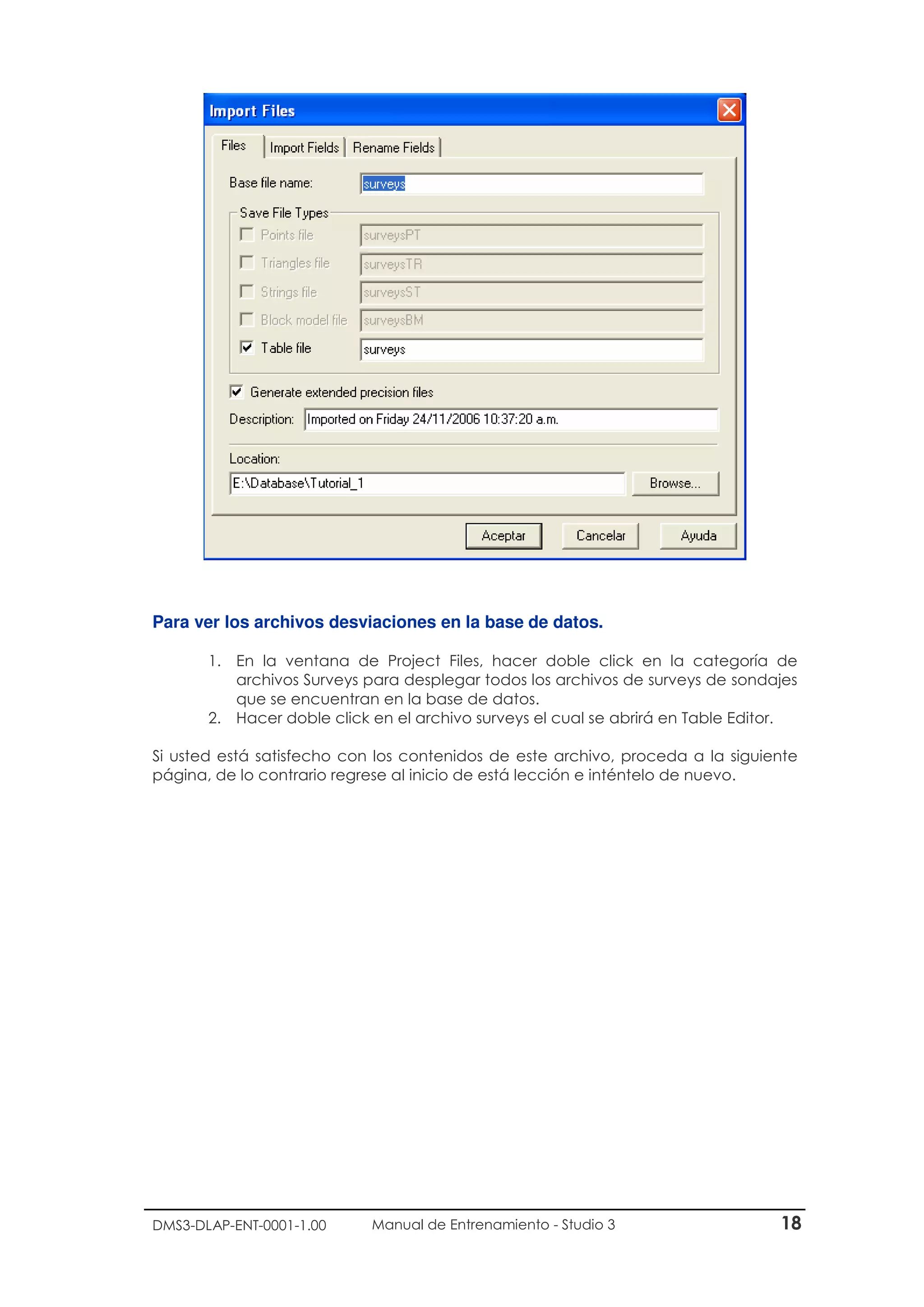

Para ver los archivos desviaciones en la base de datos. 18

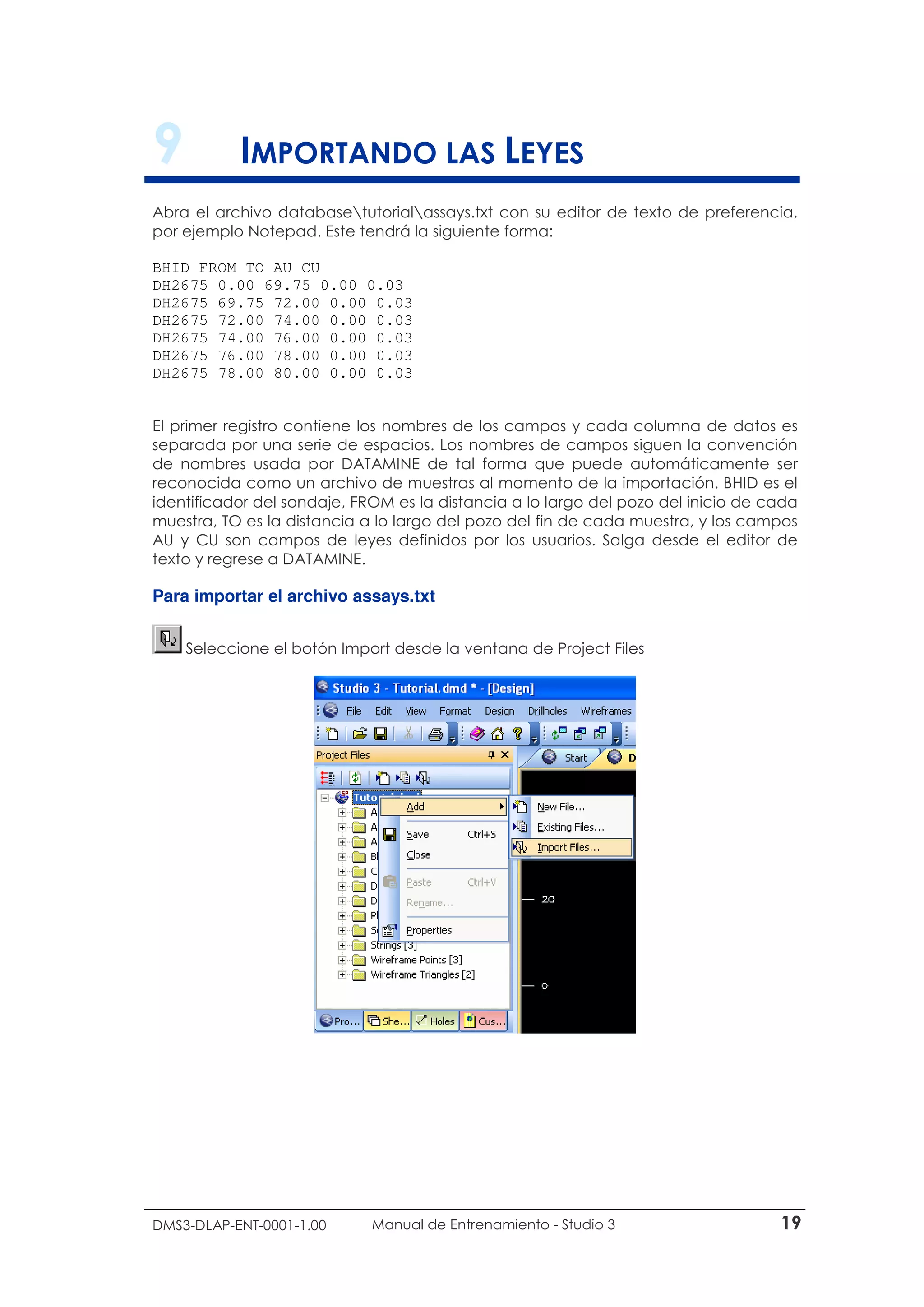

9 Importando las Leyes 19

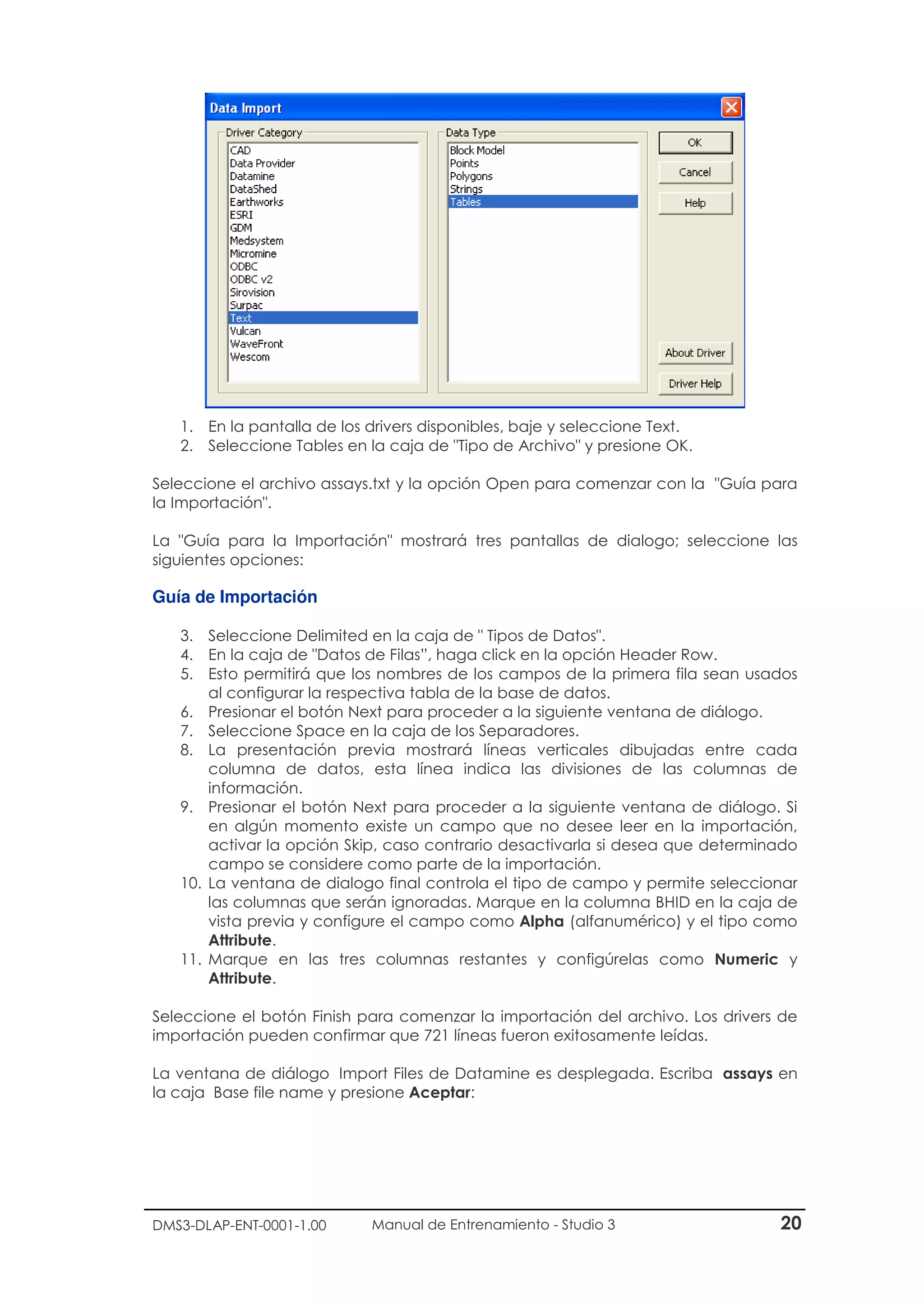

Para importar el archivo assays.txt 19

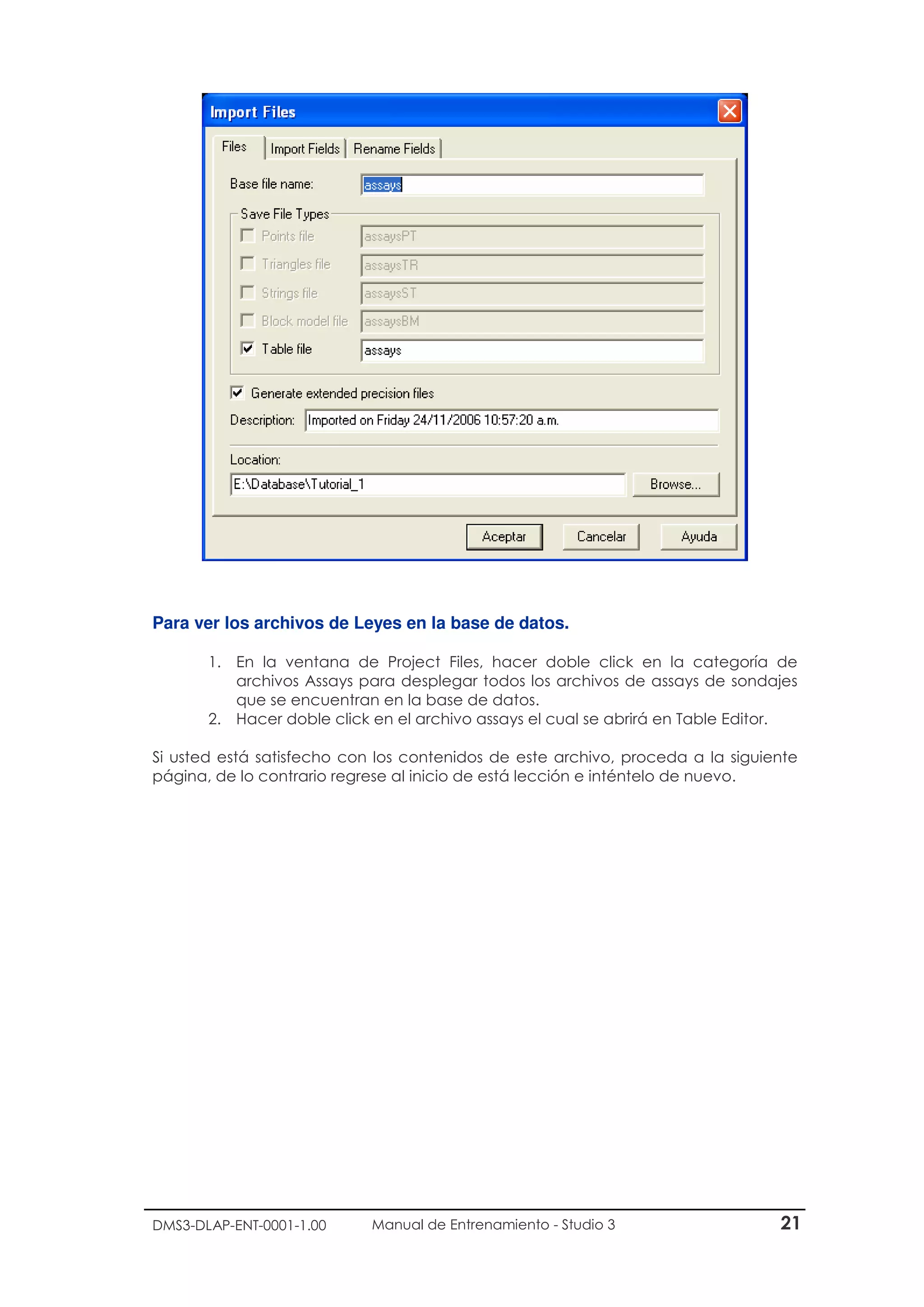

Para ver los archivos de Leyes en la base de datos. 21

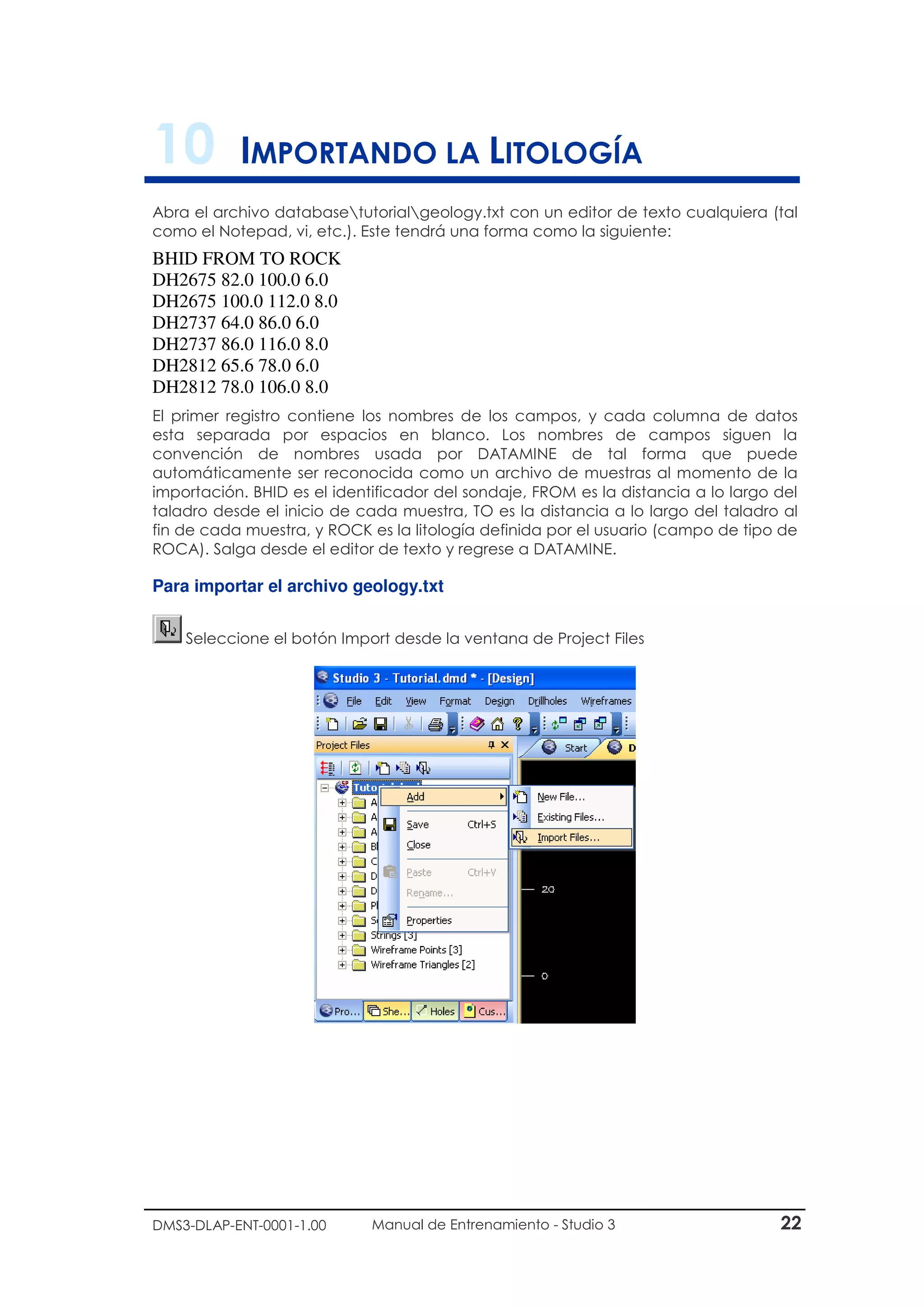

10 Importando la Litología 22

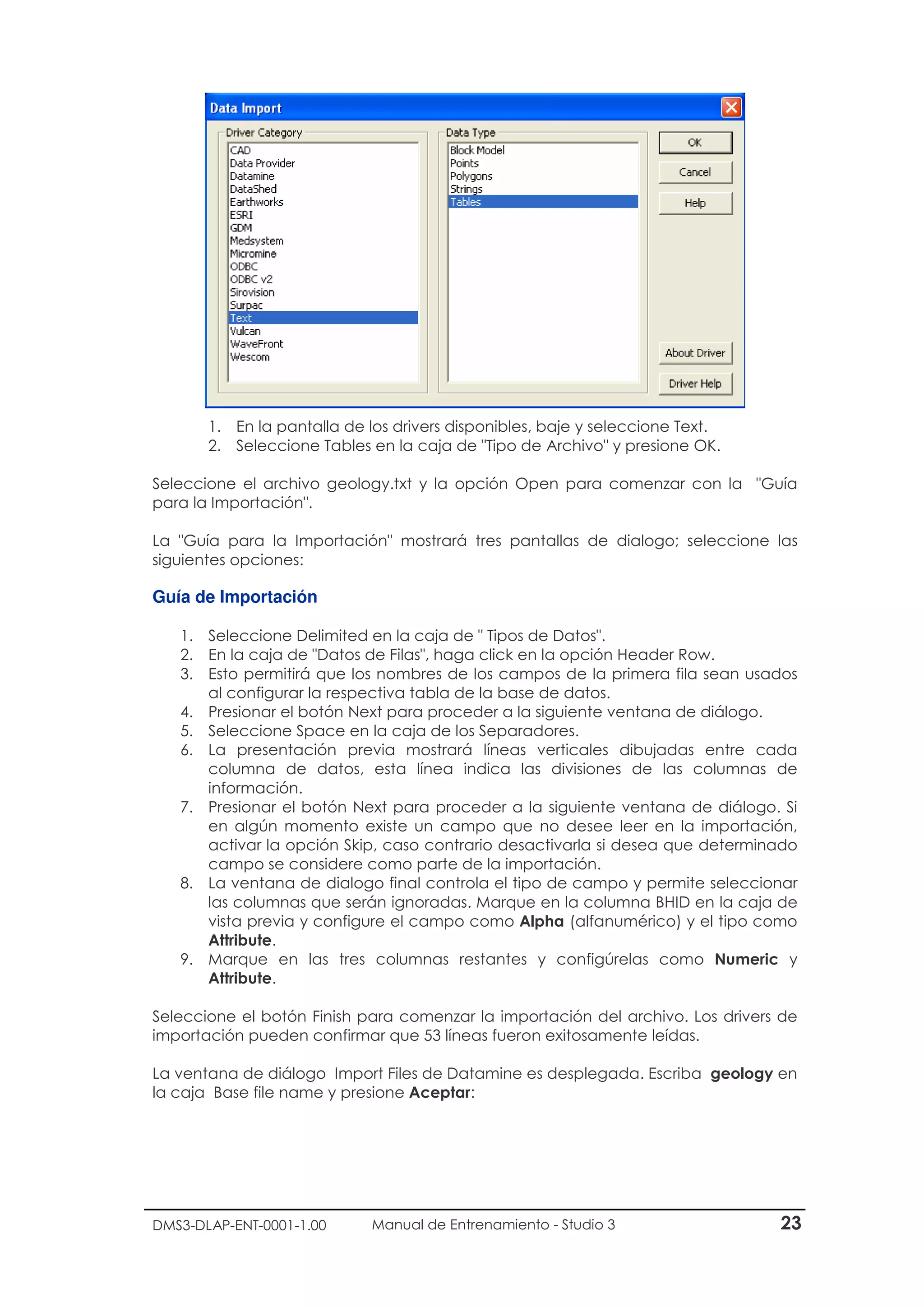

Para importar el archivo geology.txt 22

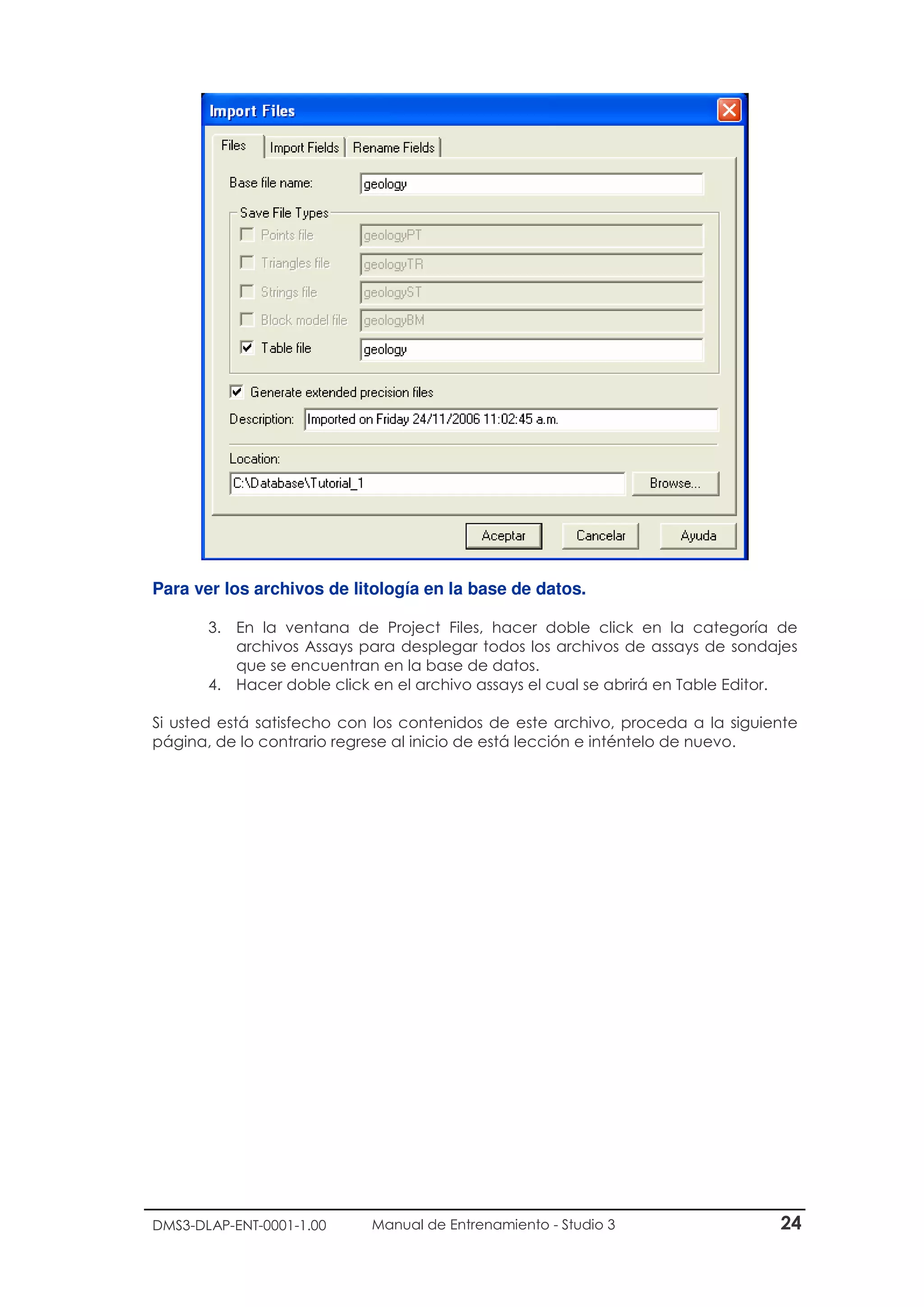

Para ver los archivos de litología en la base de datos. 24

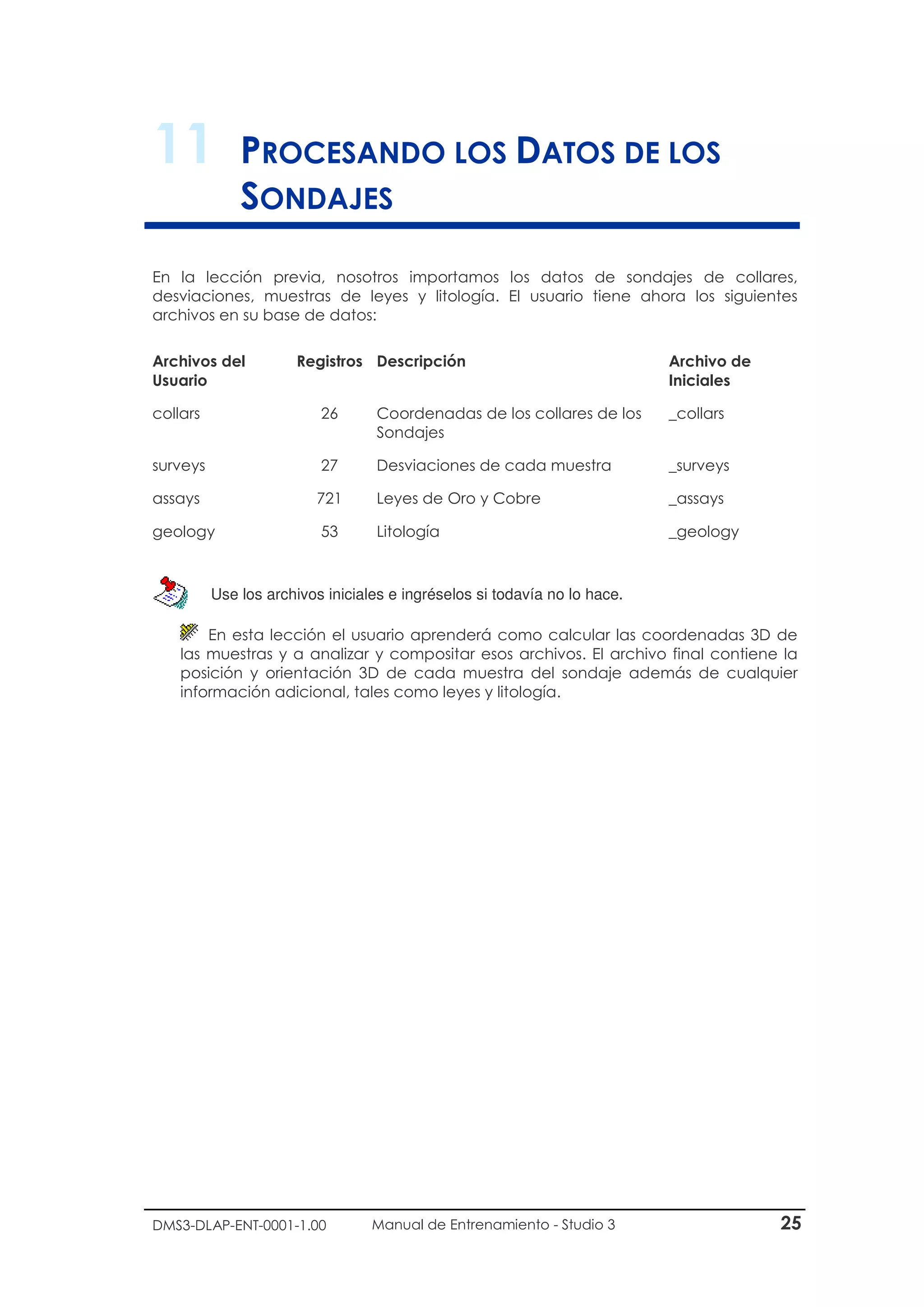

11 Procesando los Datos de los Sondajes 25

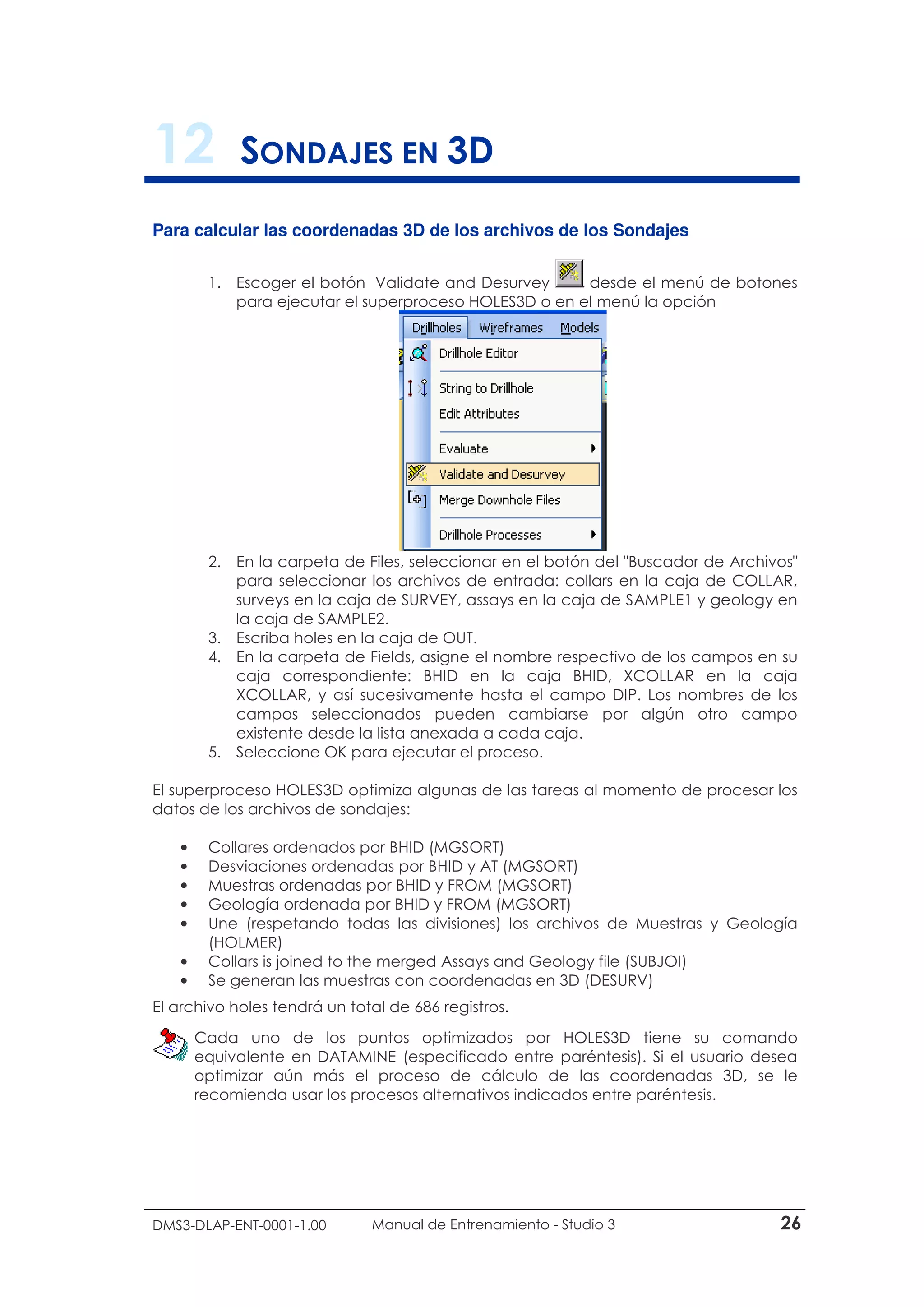

12 Sondajes en 3D 26
Para calcular las coordenadas 3D de los archivos de los Sondajes 26

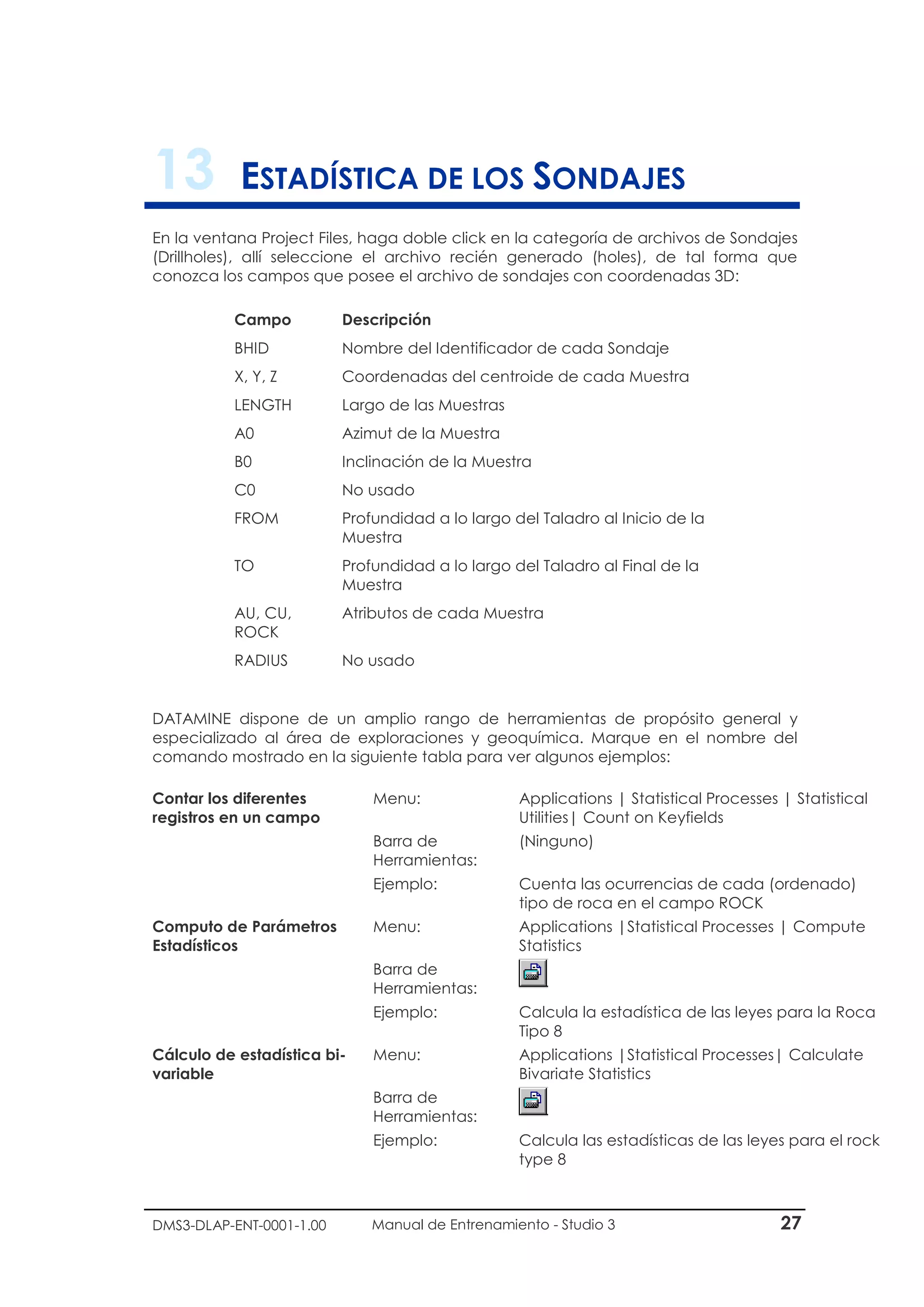

13 Estadística de los Sondajes 27

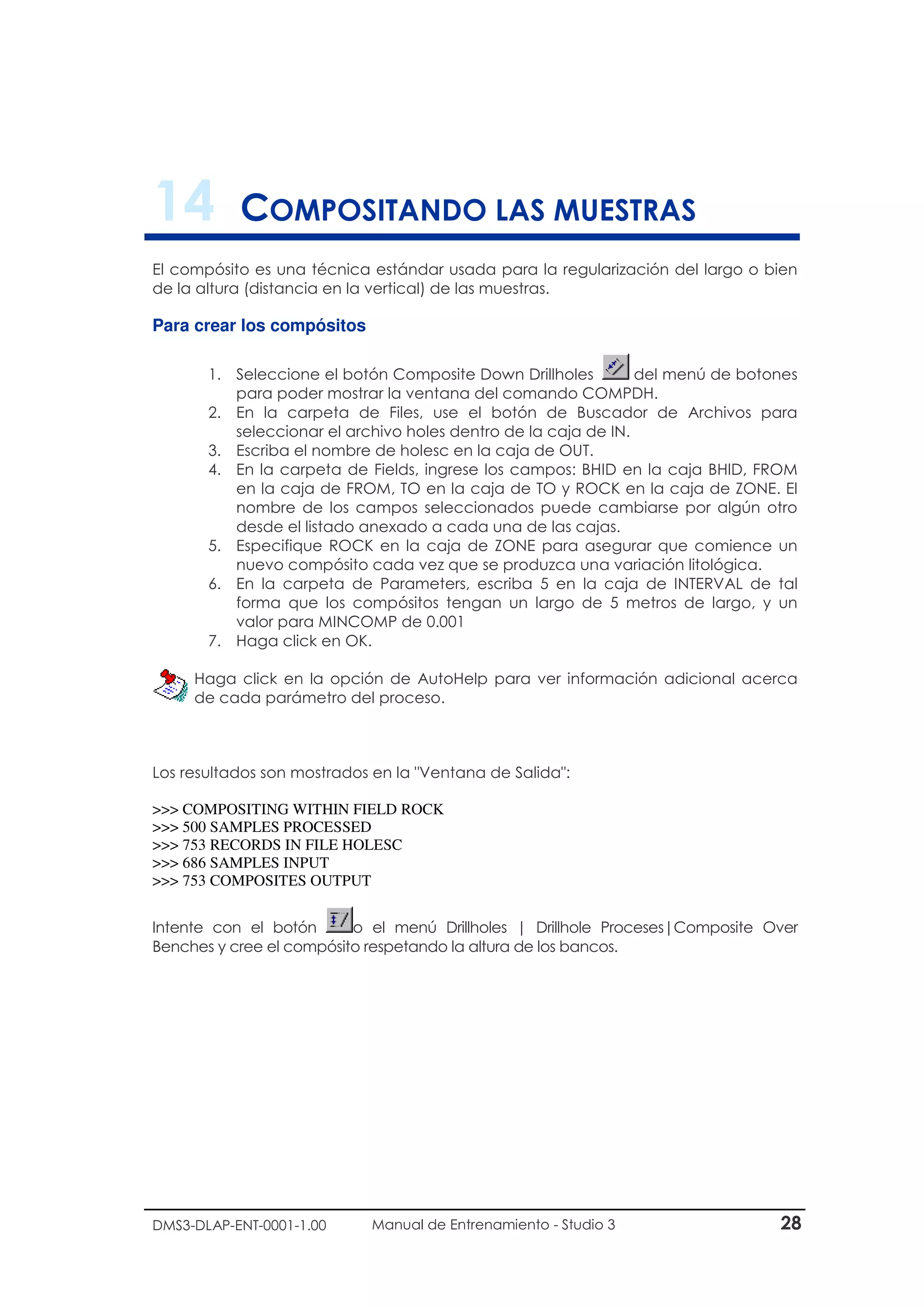

14 Compositando las muestras 28
Para crear los compósitos 28

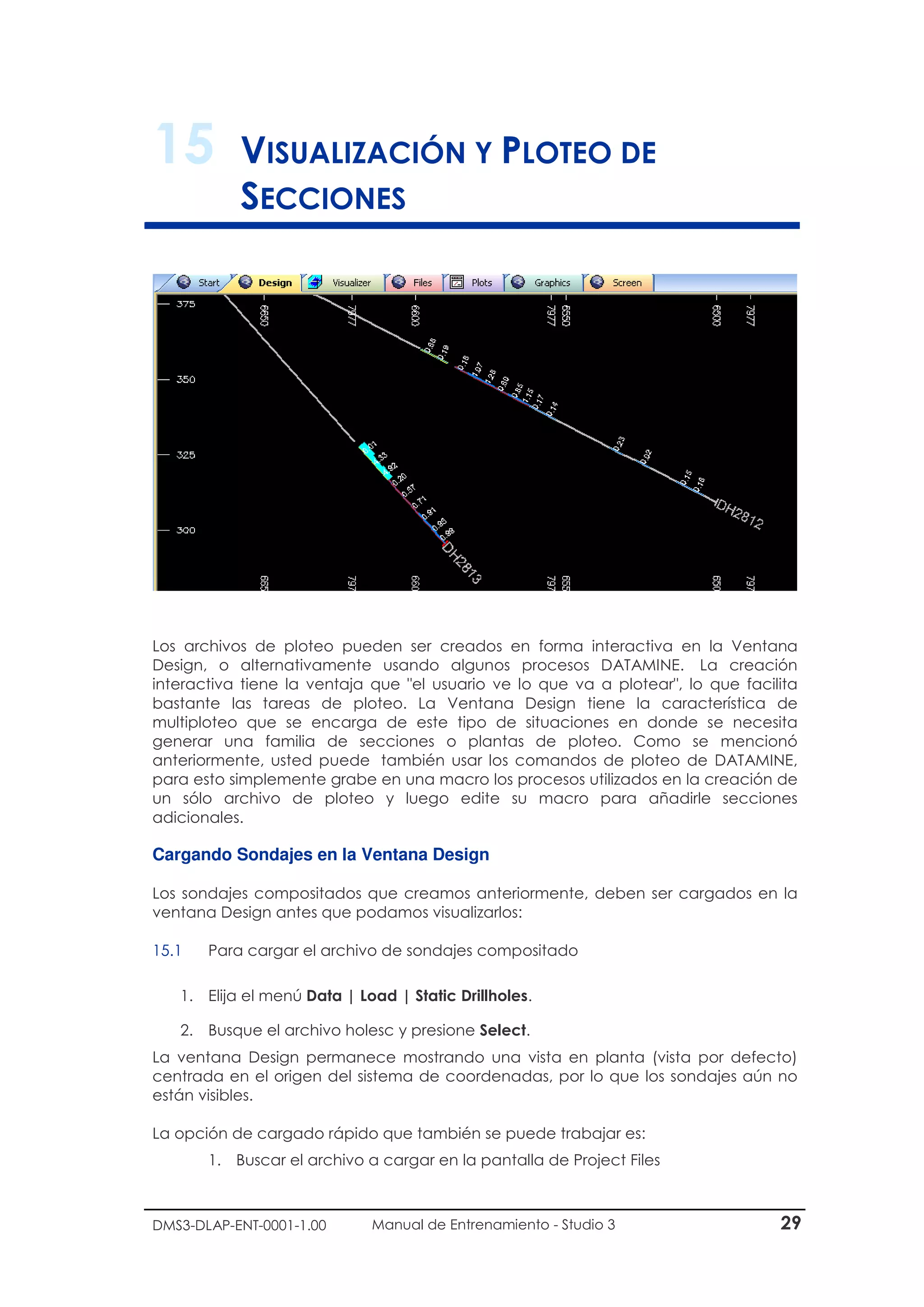

15 Visualización y Ploteo de Secciones 29
Cargando Sondajes en la Ventana Design 29
15.1 Para cargar el archivo de sondajes compositado 29

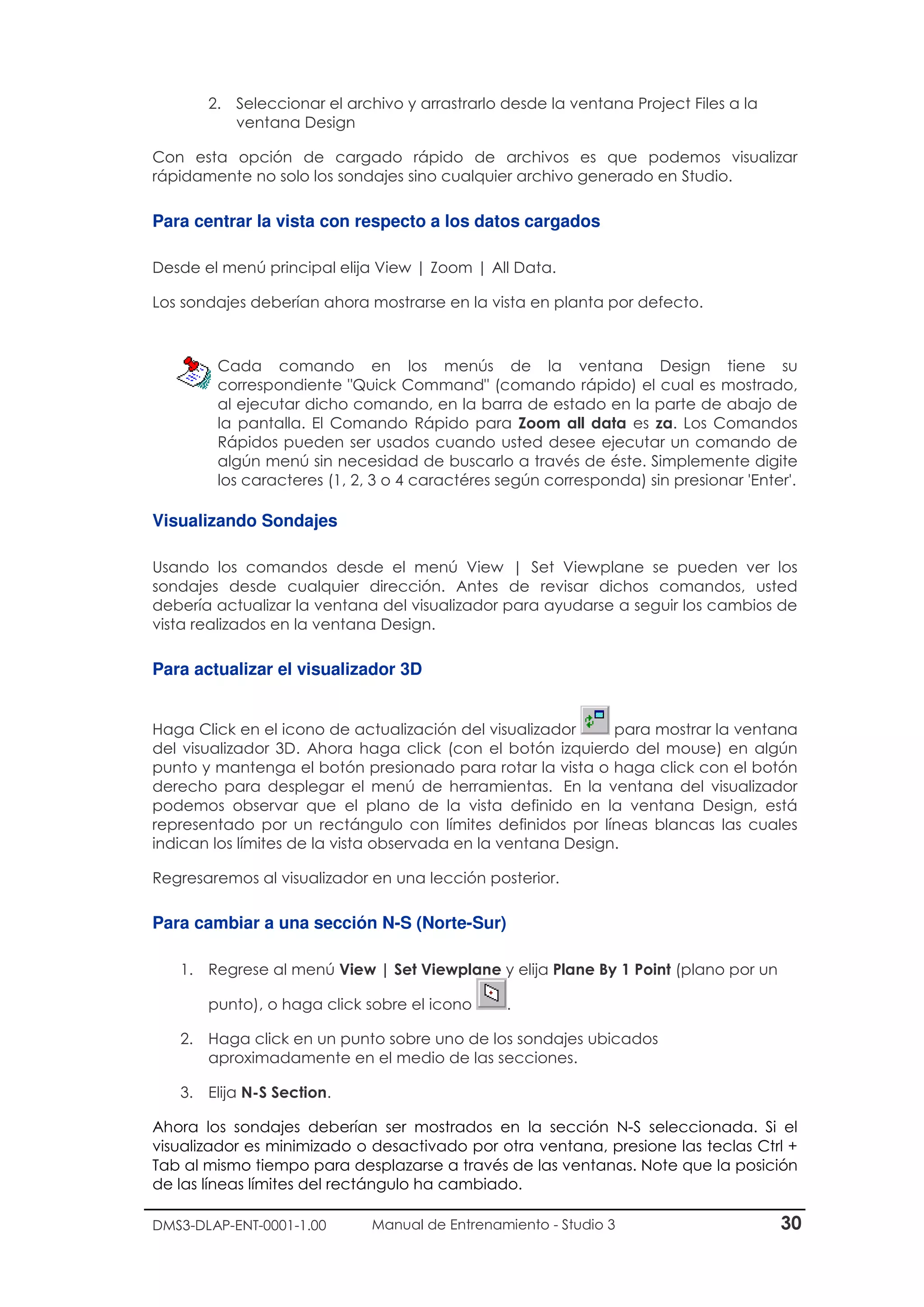

Para centrar la vista con respecto a los datos cargados 30
Visualizando Sondajes 30
Para actualizar el visualizador 3D 30

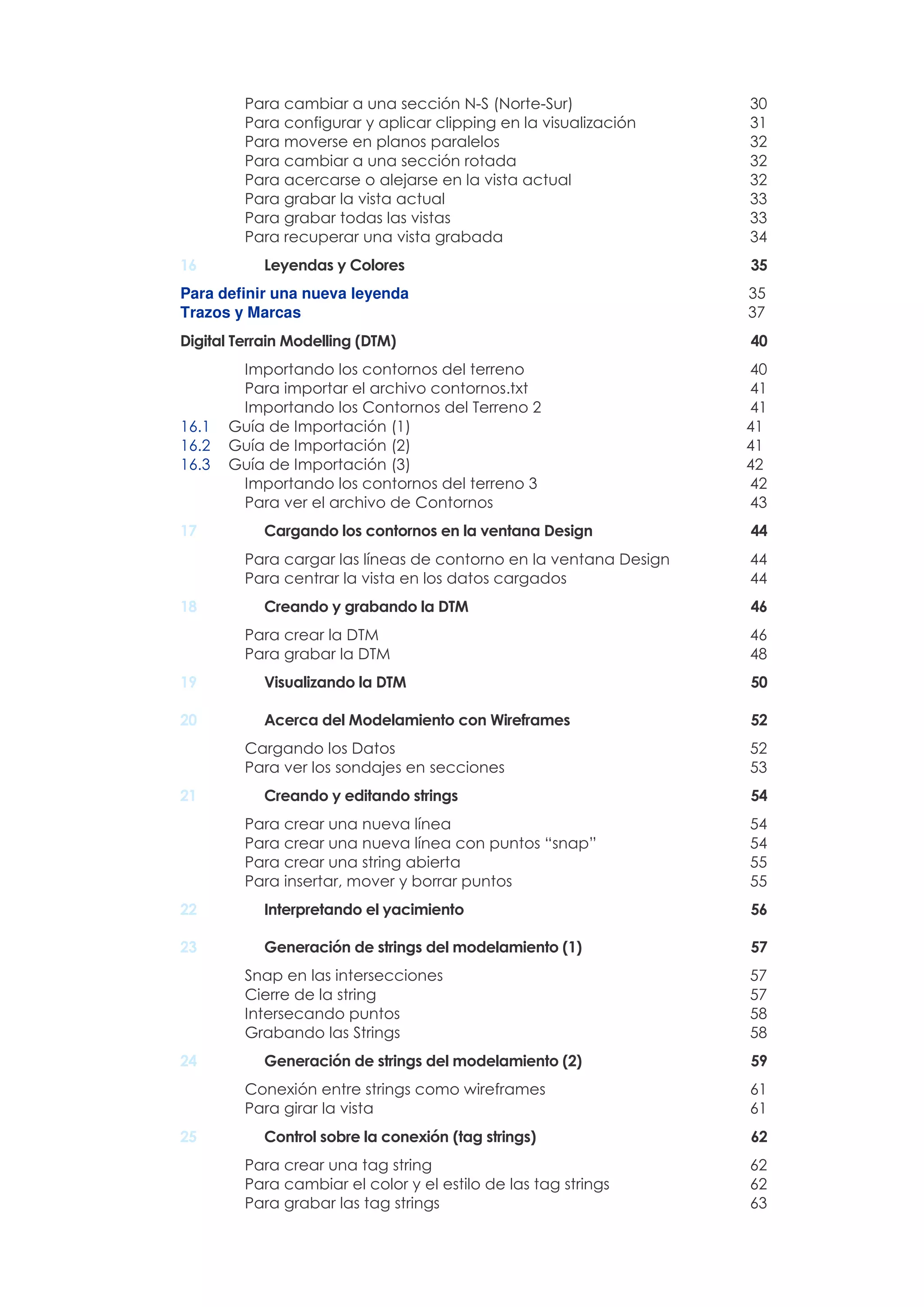

Para cambiar a una sección N-S (Norte-Sur) 30

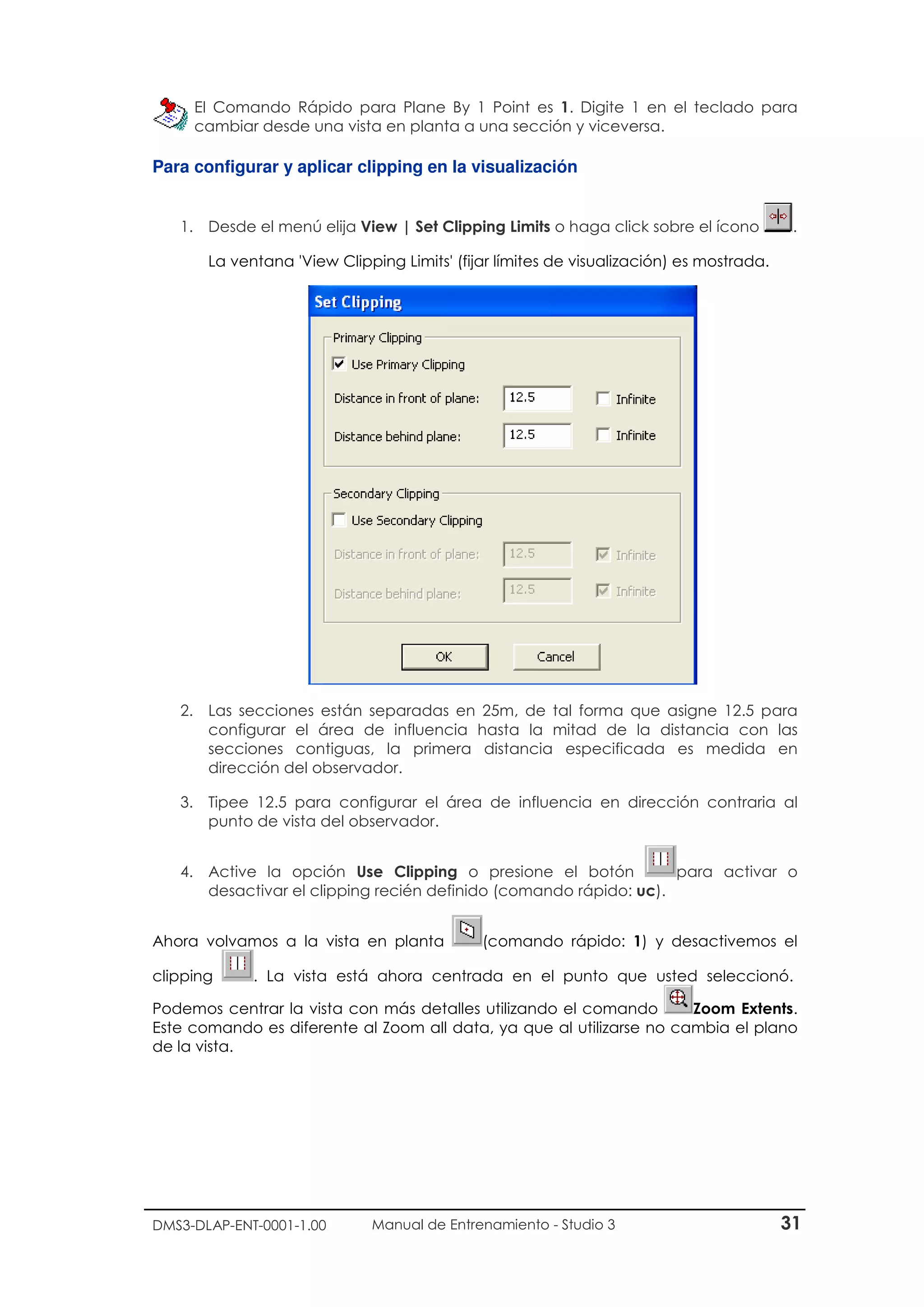

Para configurar y aplicar clipping en la visualización 31

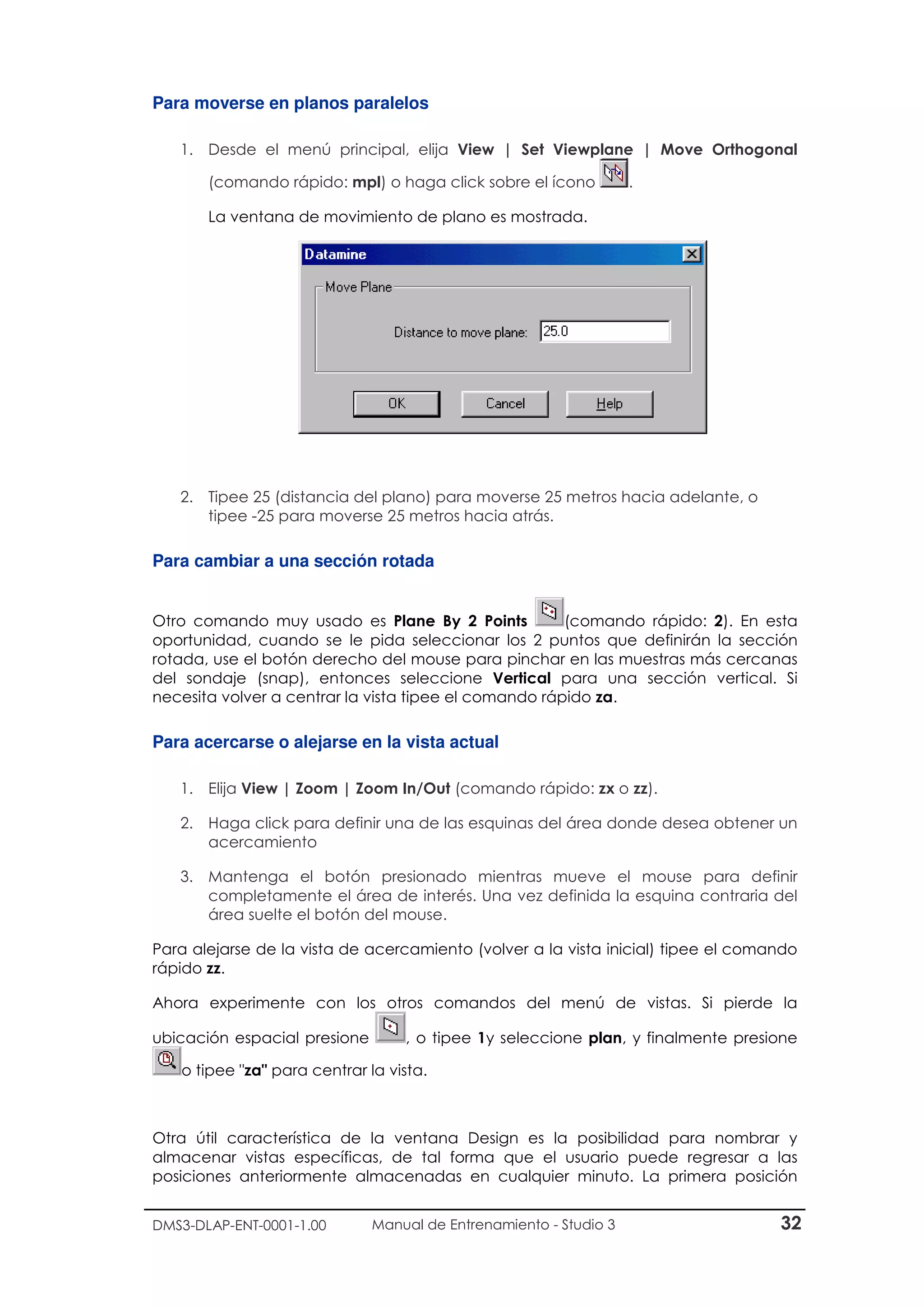

Para moverse en planos paralelos 32
Para cambiar a una sección rotada 32
Para acercarse o alejarse en la vista actual 32

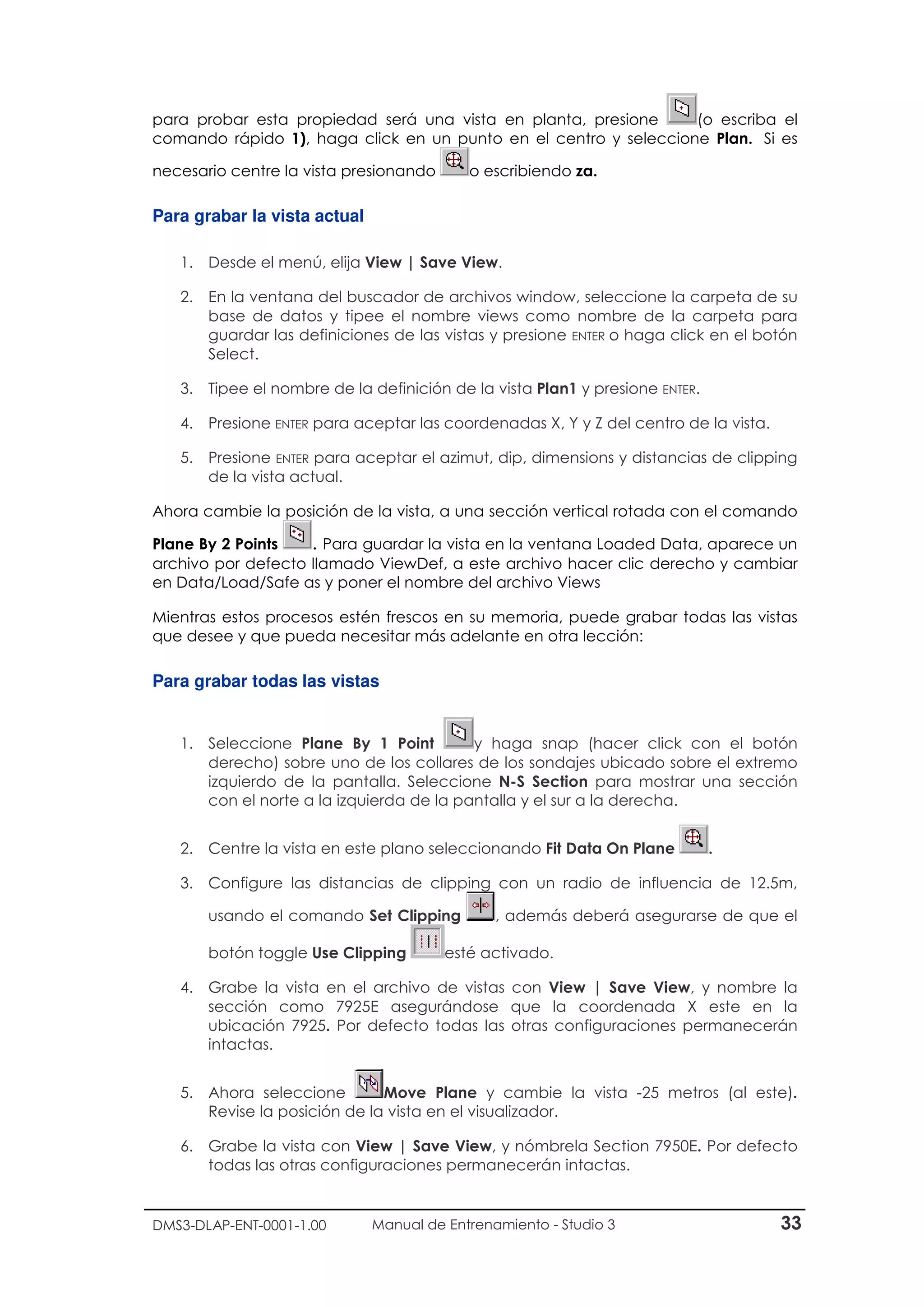

Para grabar la vista actual 33
Para grabar todas las vistas 33

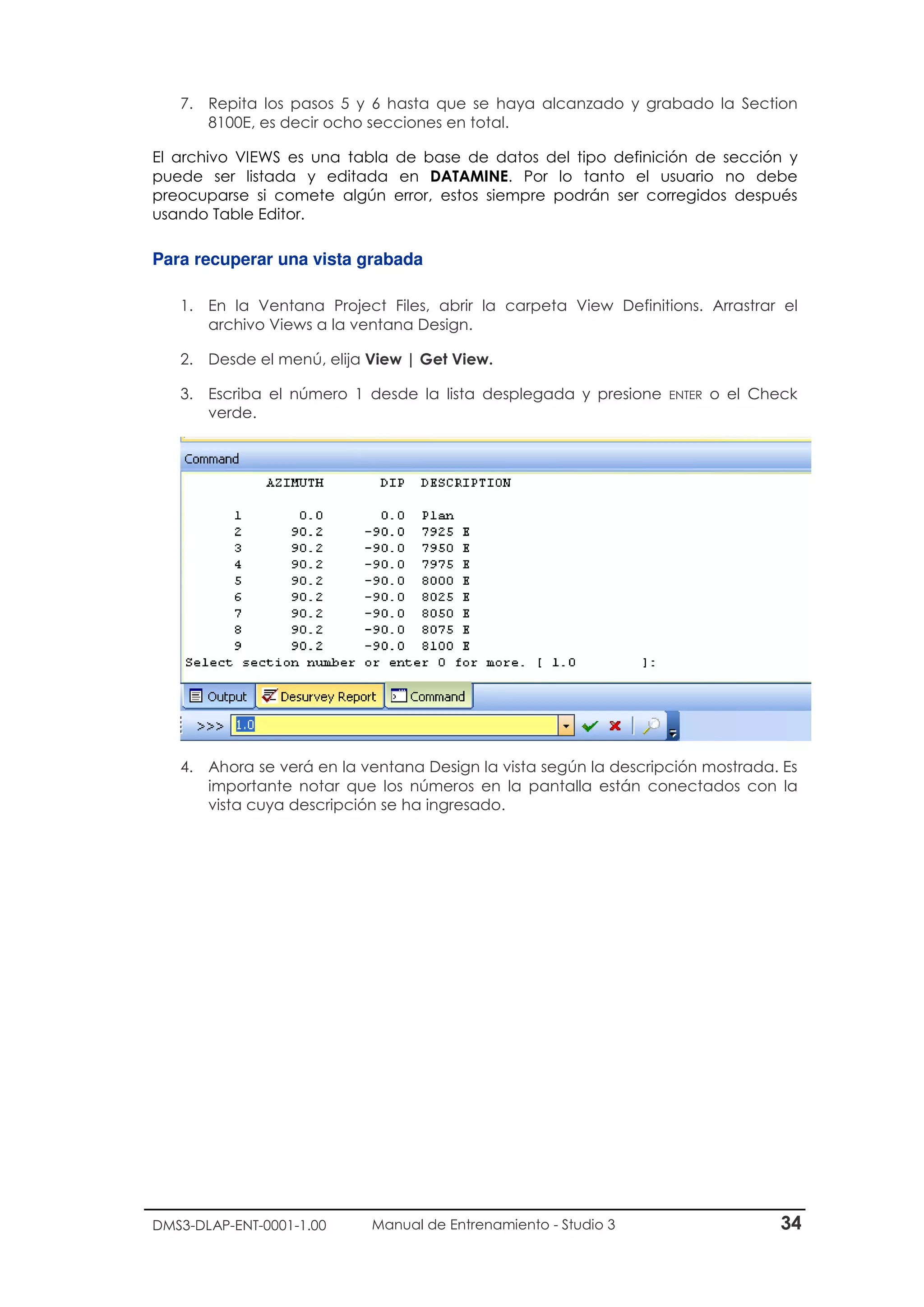

Para recuperar una vista grabada 34

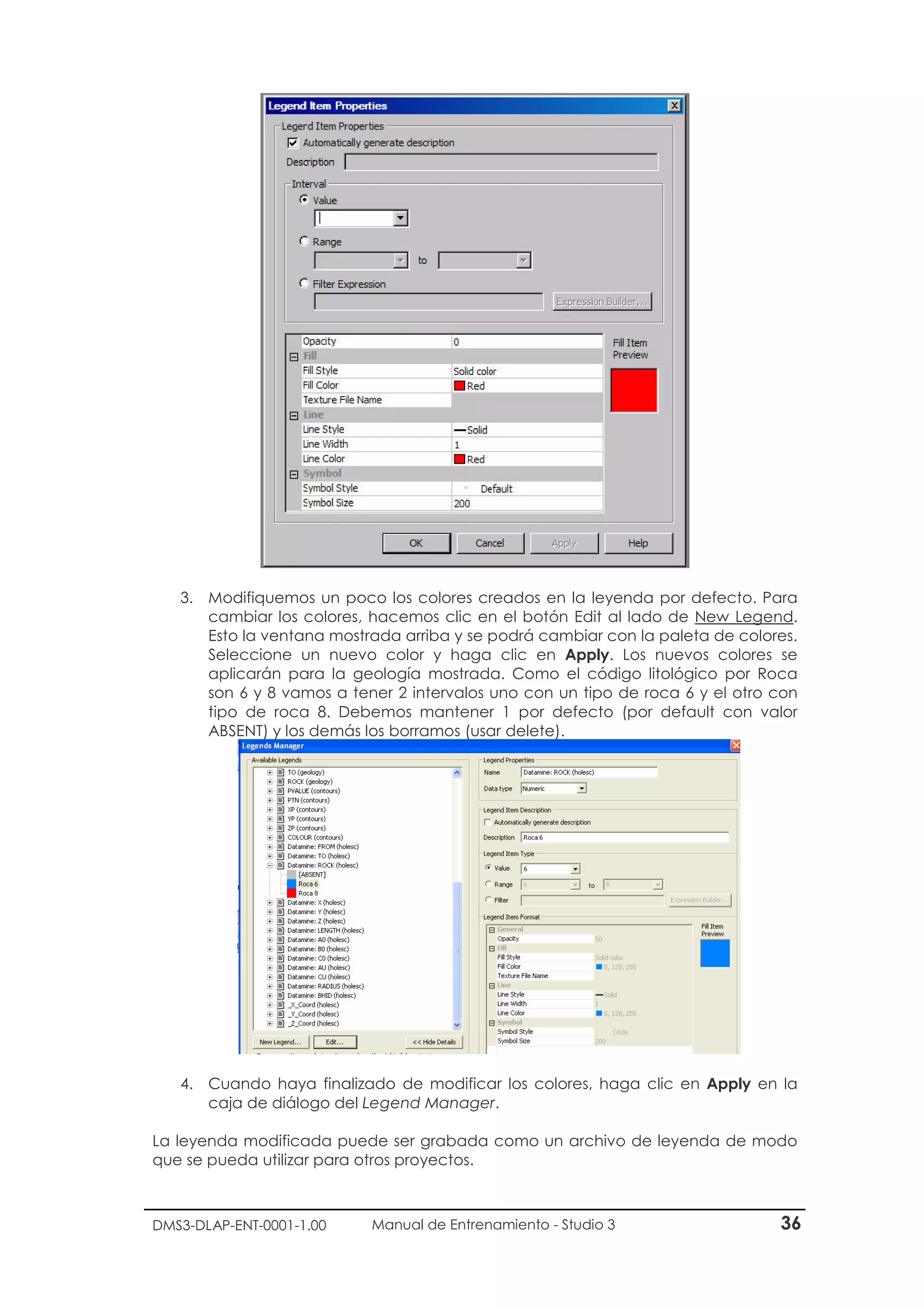

16 Leyendas y Colores 35
Para definir una nueva leyenda 35

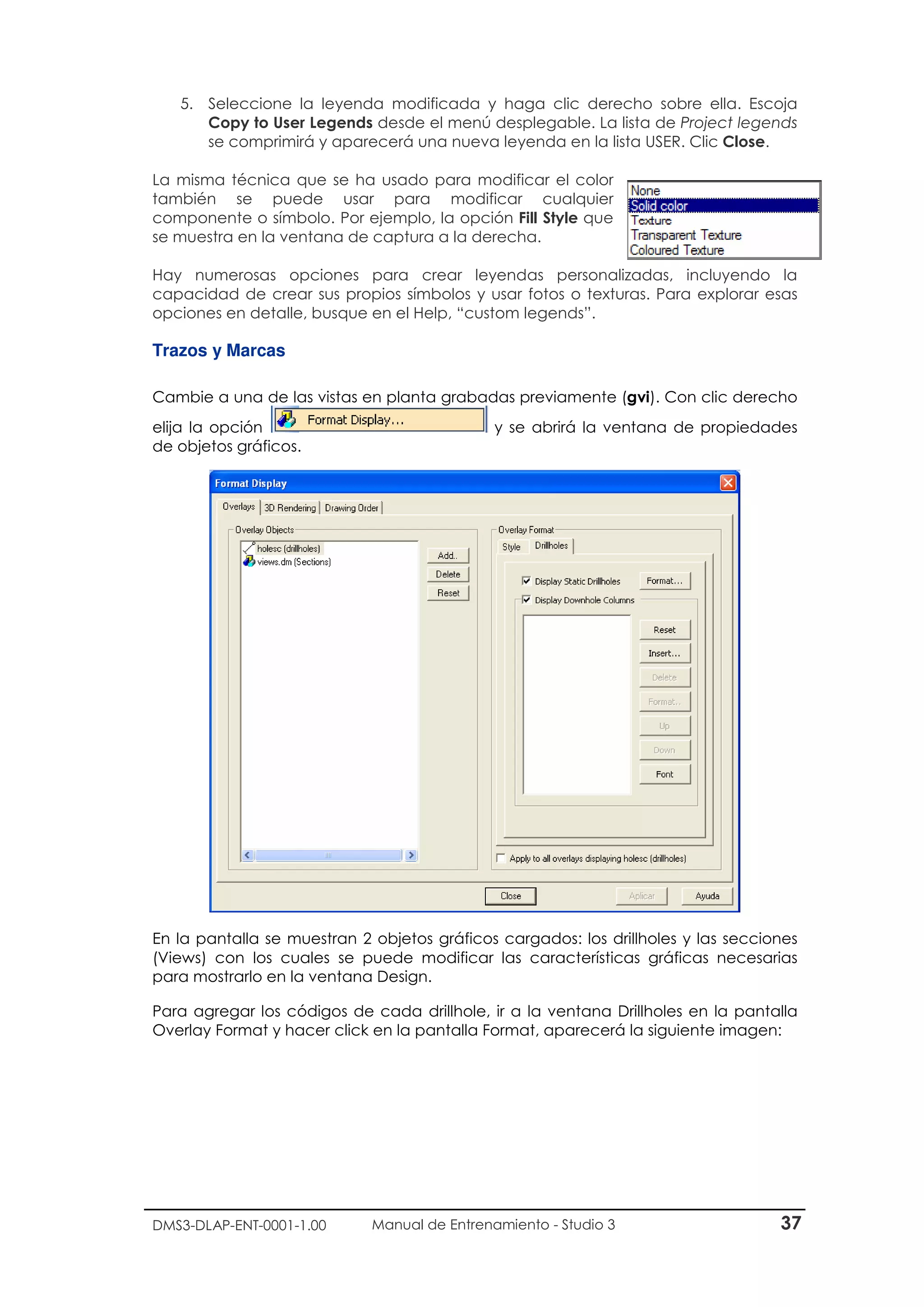

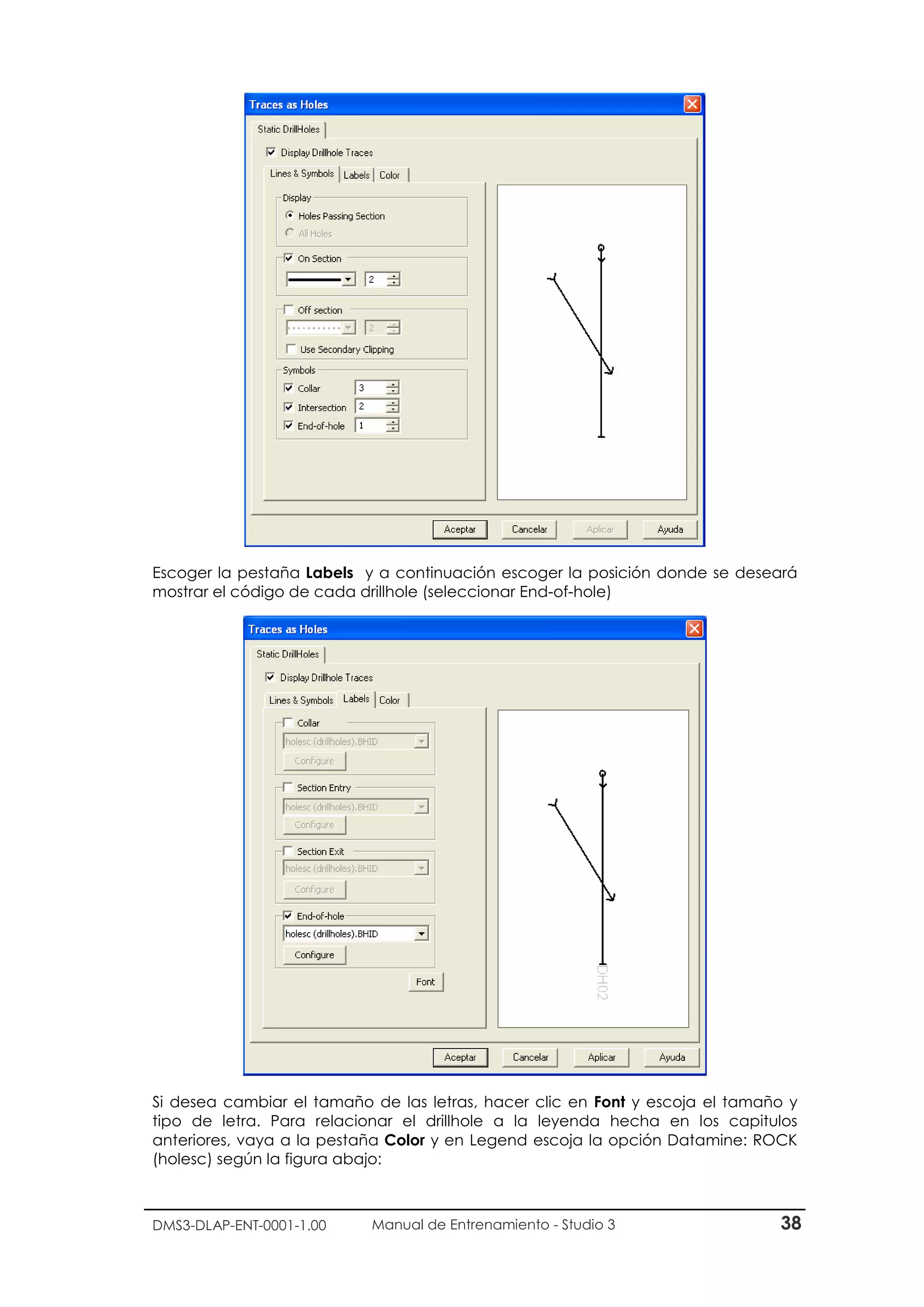

Trazos y Marcas 37

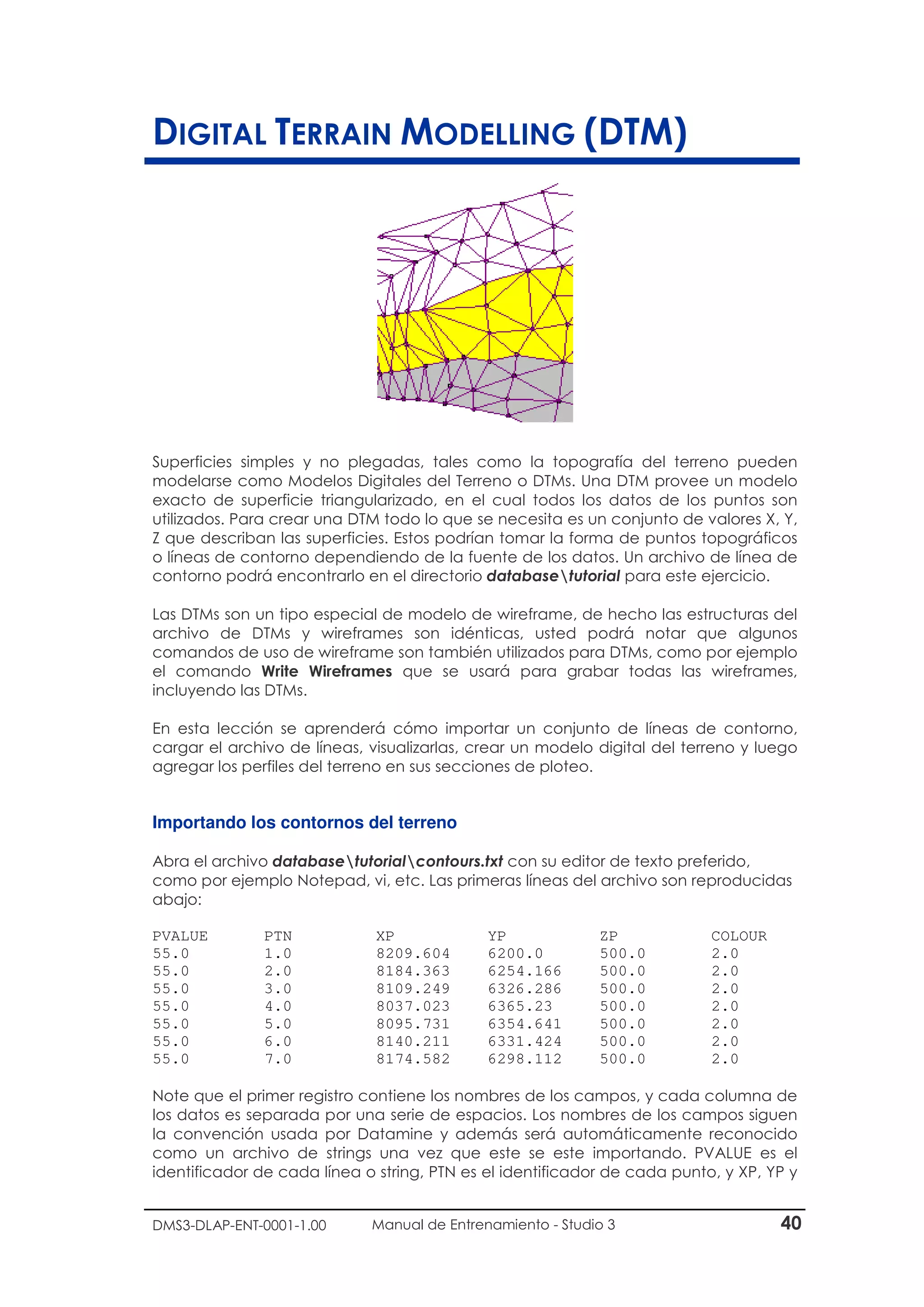

Digital Terrain Modelling (DTM) 40
Importando los contornos del terreno 40

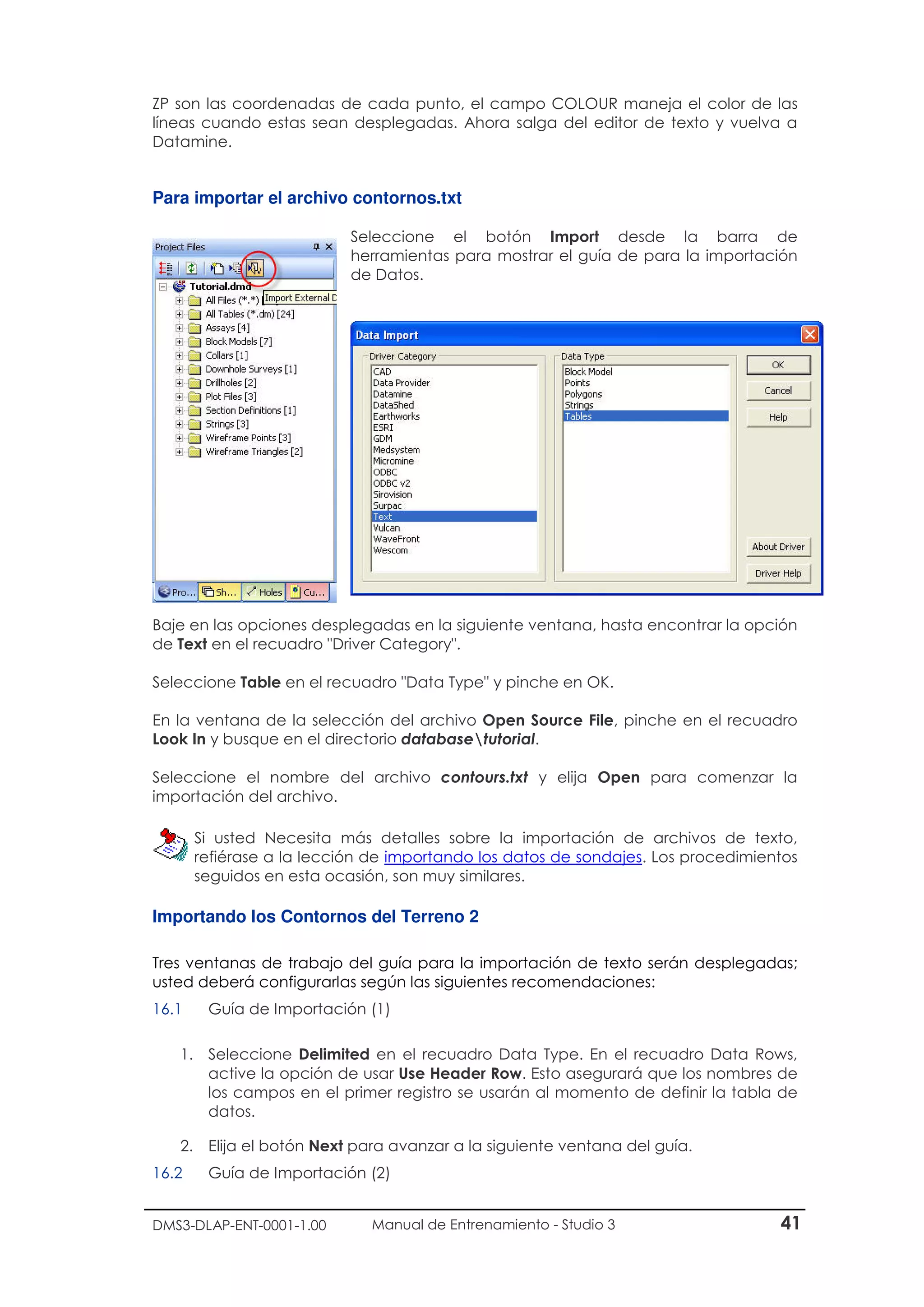

Para importar el archivo contornos.txt 41
Importando los Contornos del Terreno 2 41
16.1 Guía de Importación (1) 41

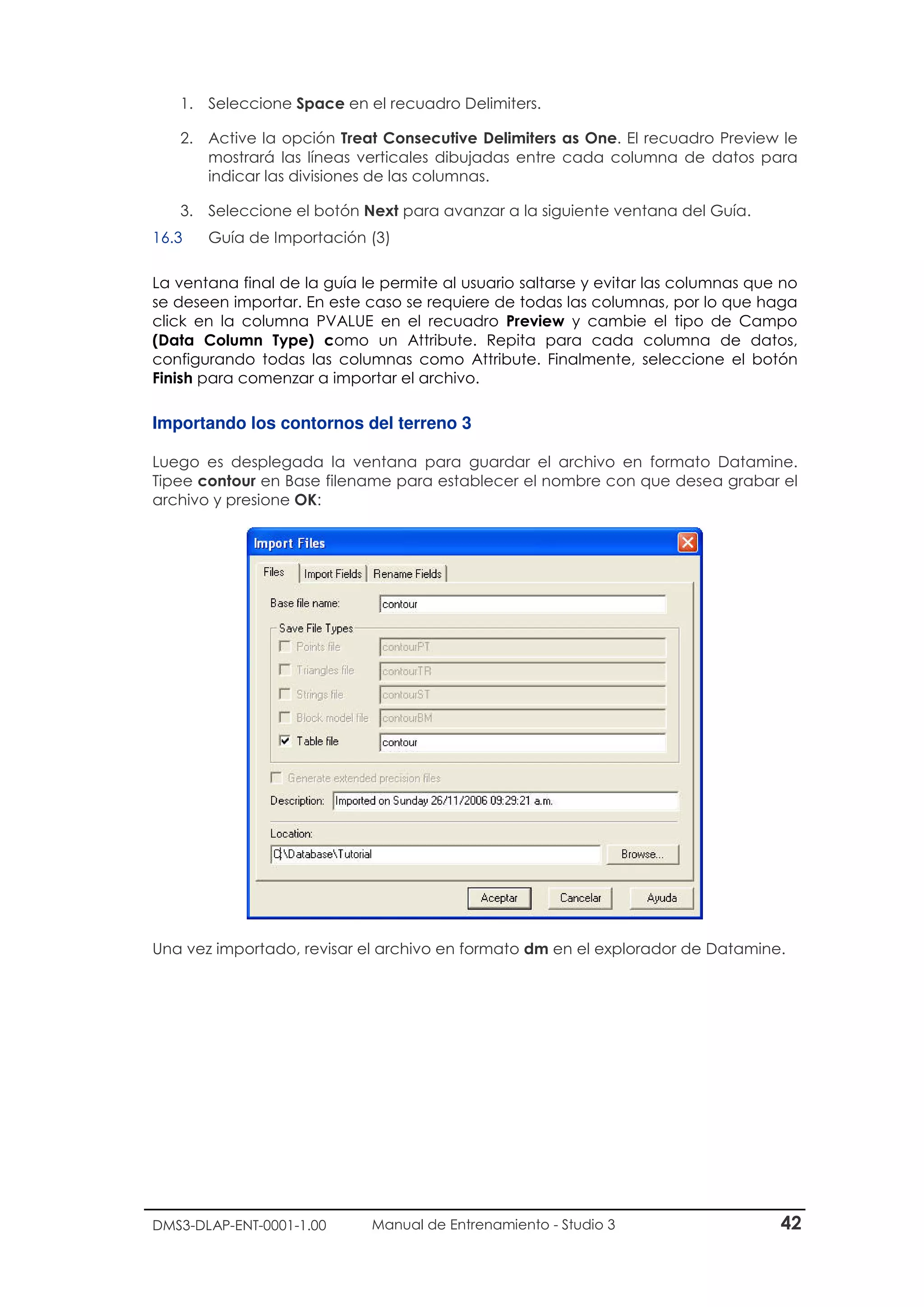

Importando los contornos del terreno 3 42

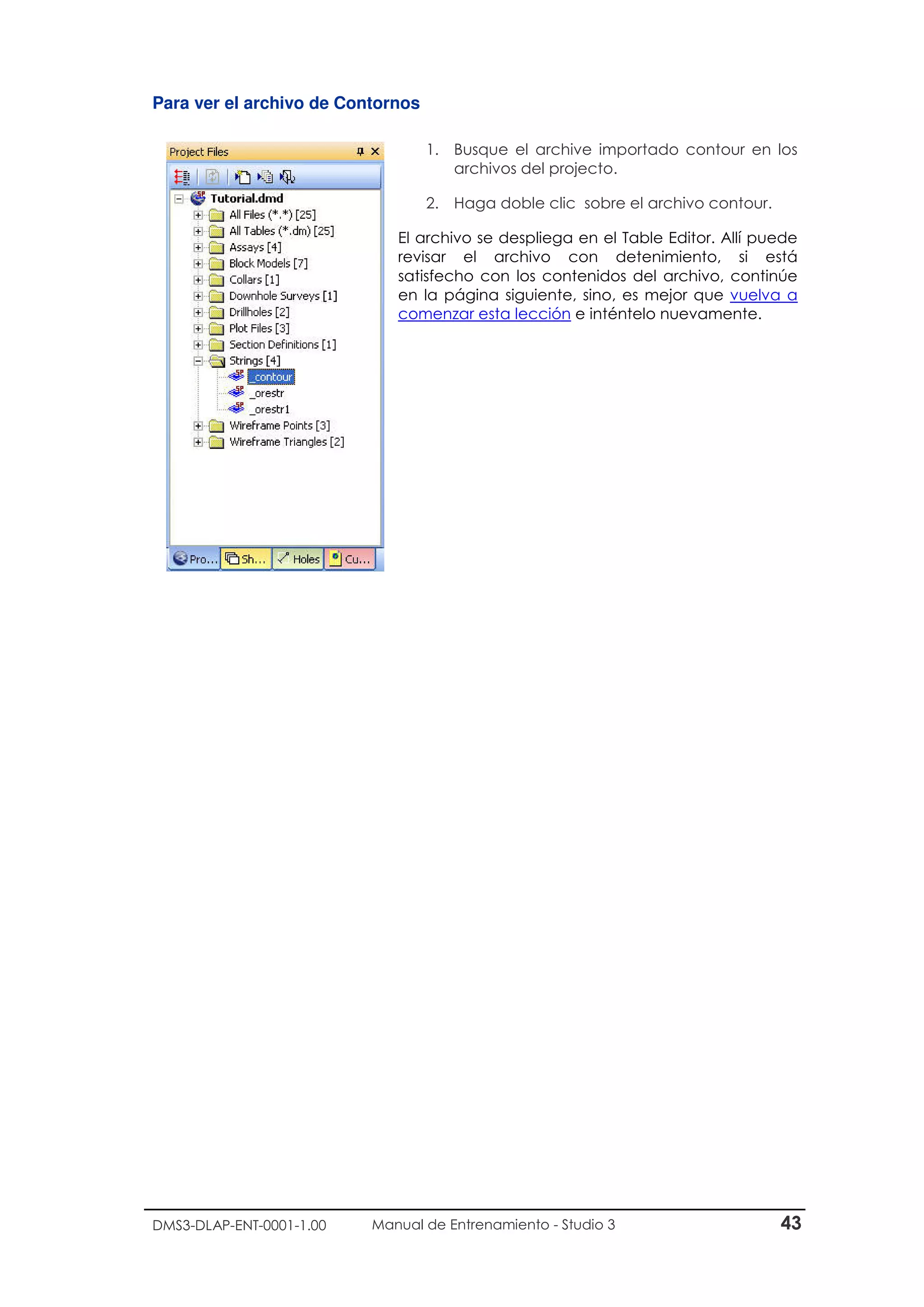

Para ver el archivo de Contornos 43

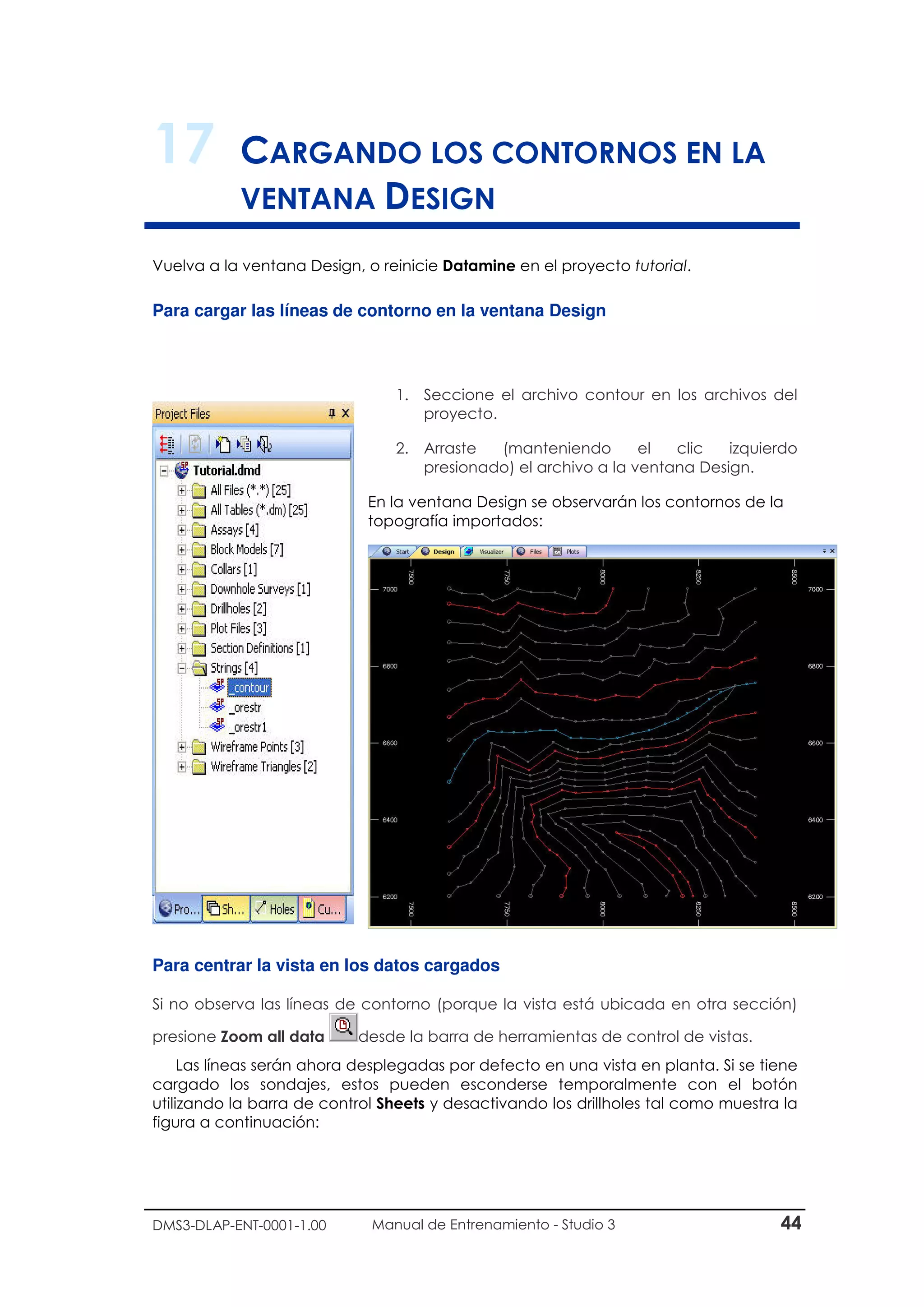

17 Cargando los contornos en la ventana Design 44
Para cargar las líneas de contorno en la ventana Design 44

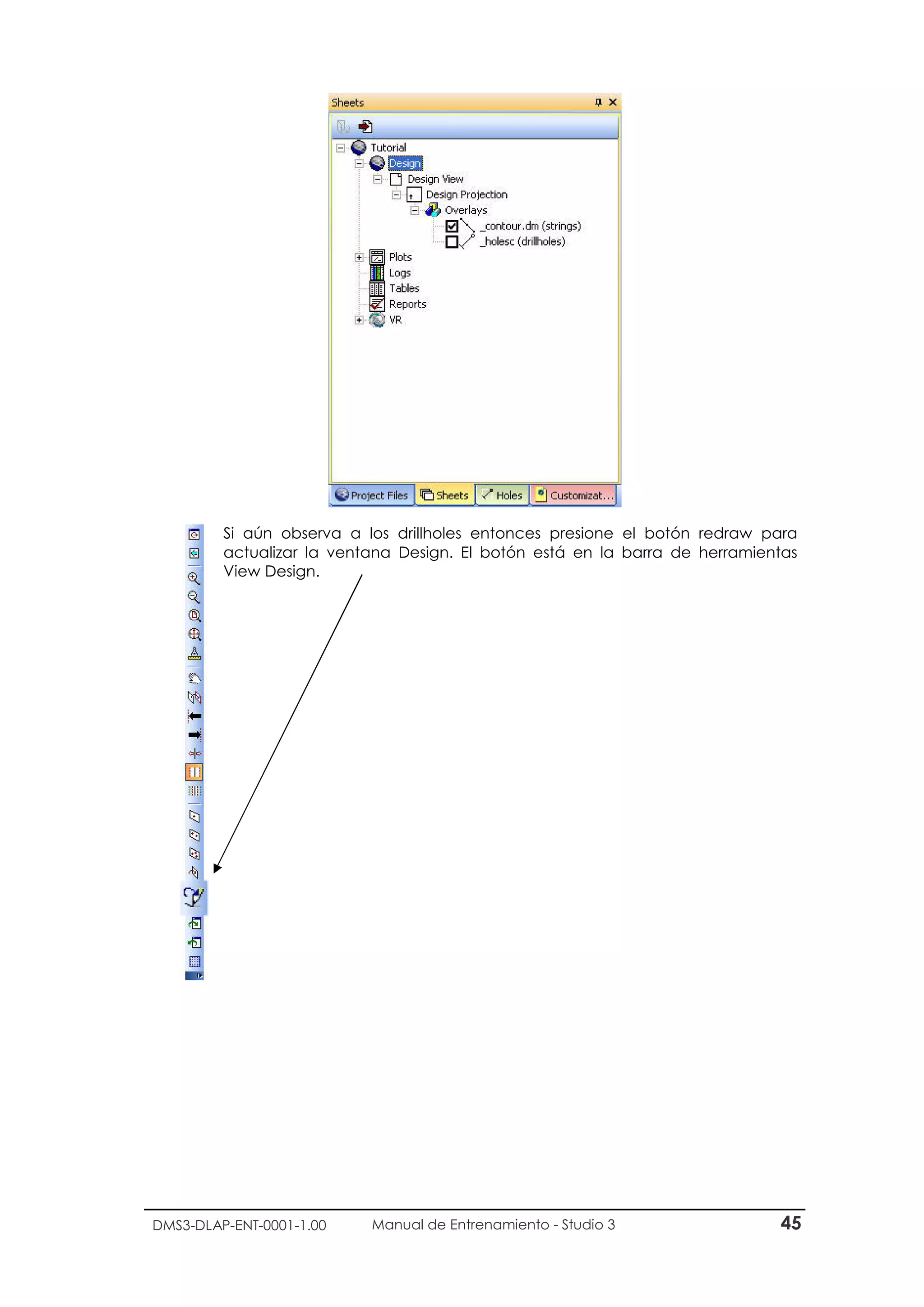

Para centrar la vista en los datos cargados 44

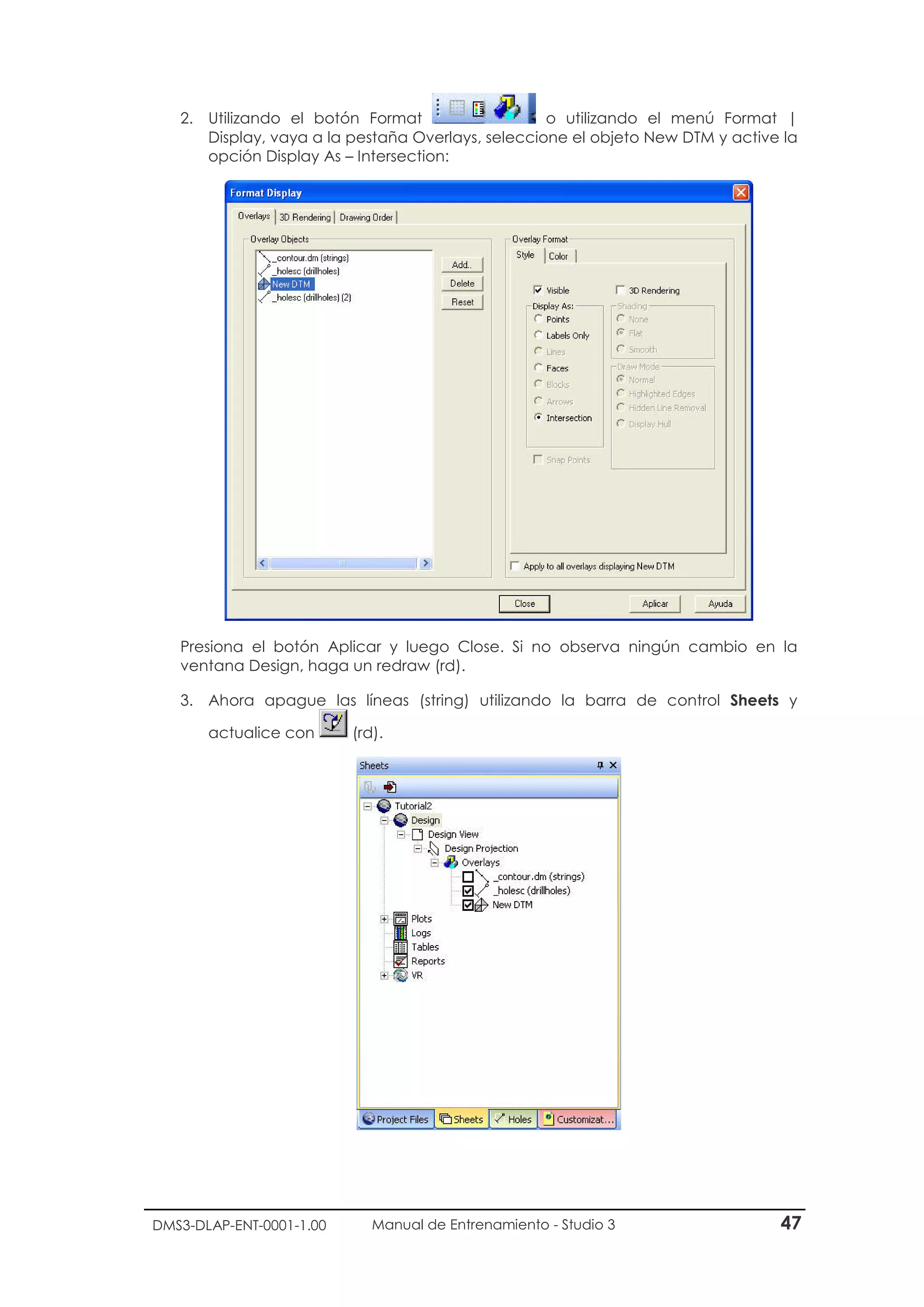

18 Creando y grabando la DTM 46
Para crear la DTM 46

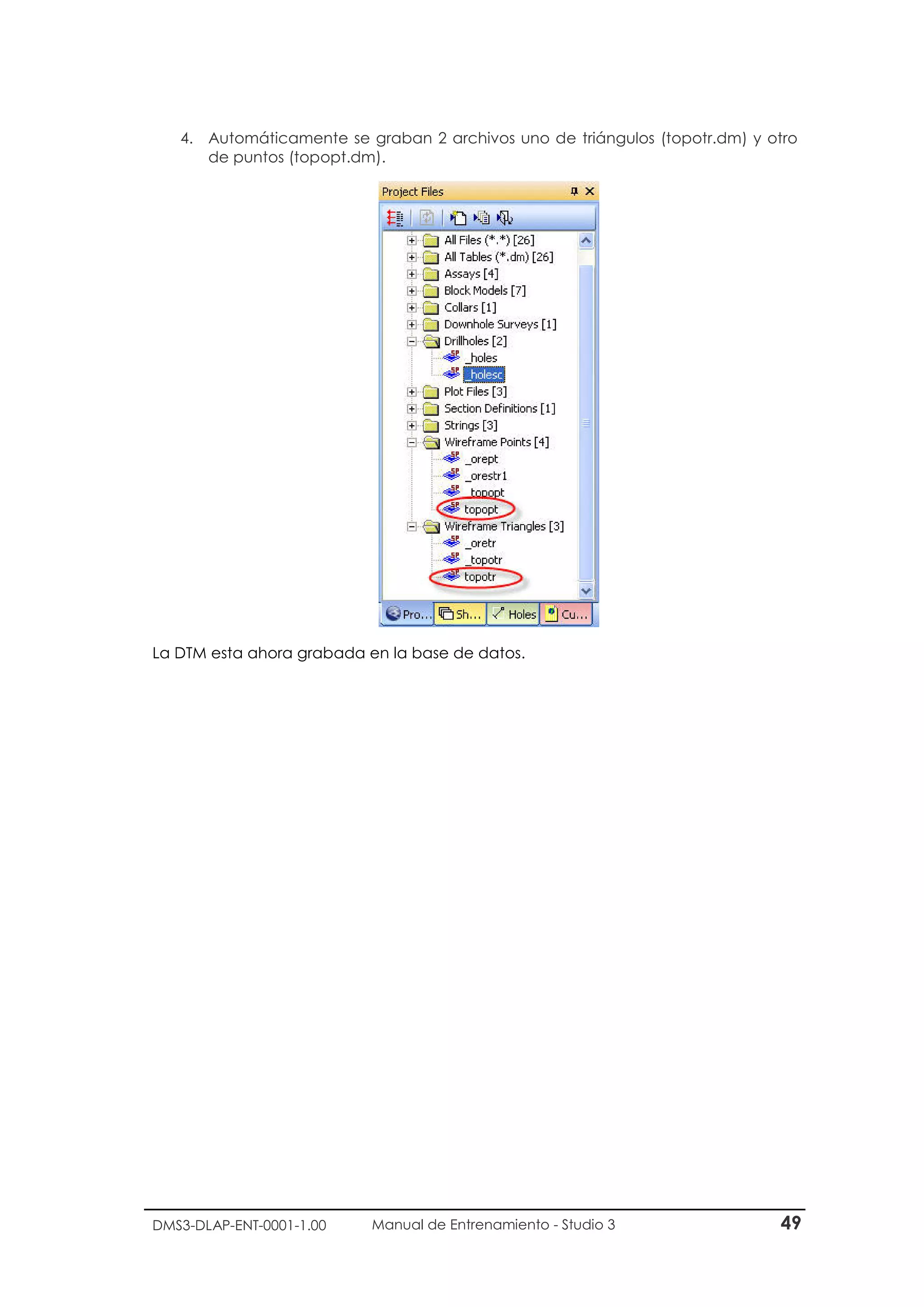

Para grabar la DTM 48

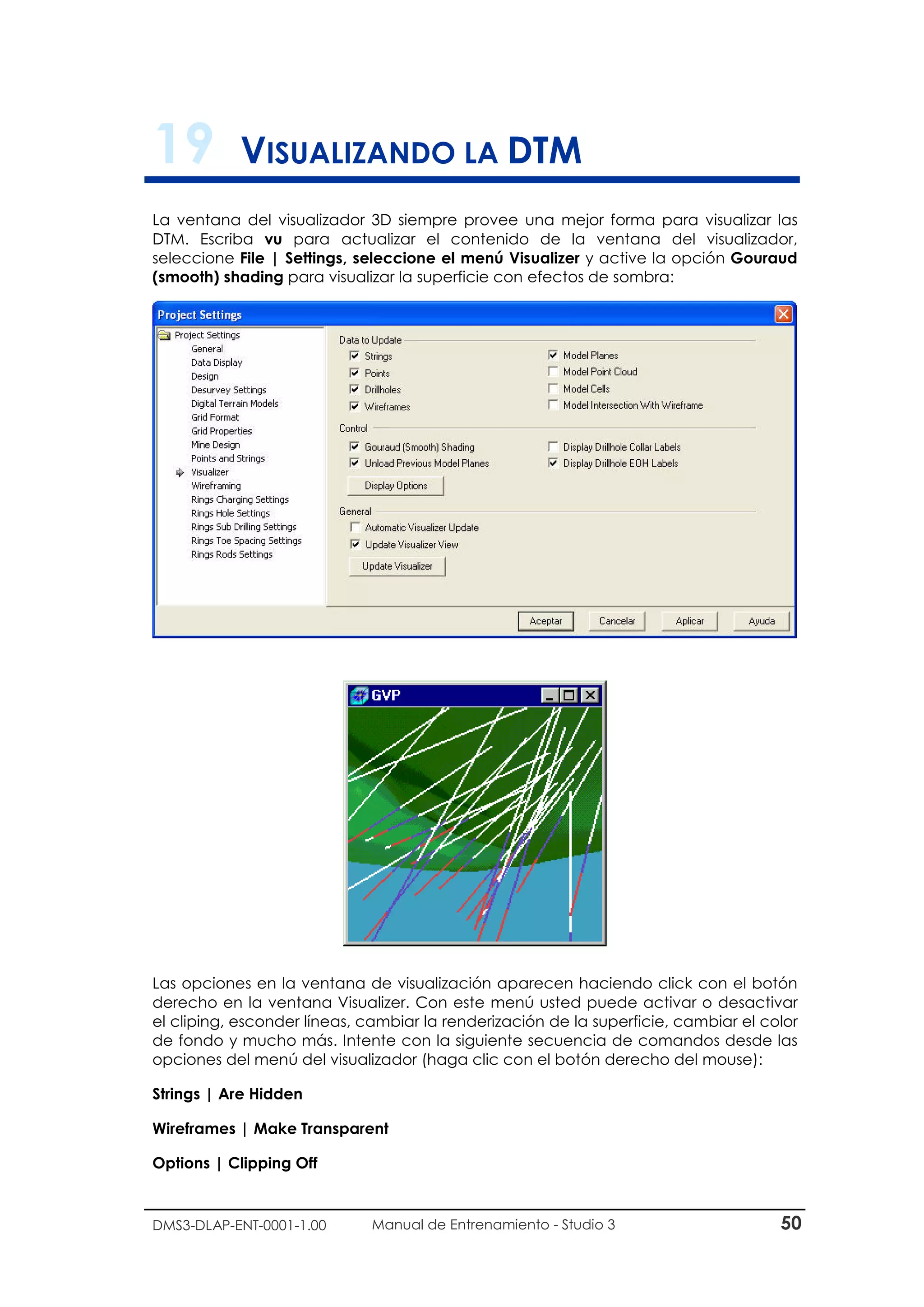

19 Visualizando la DTM 50

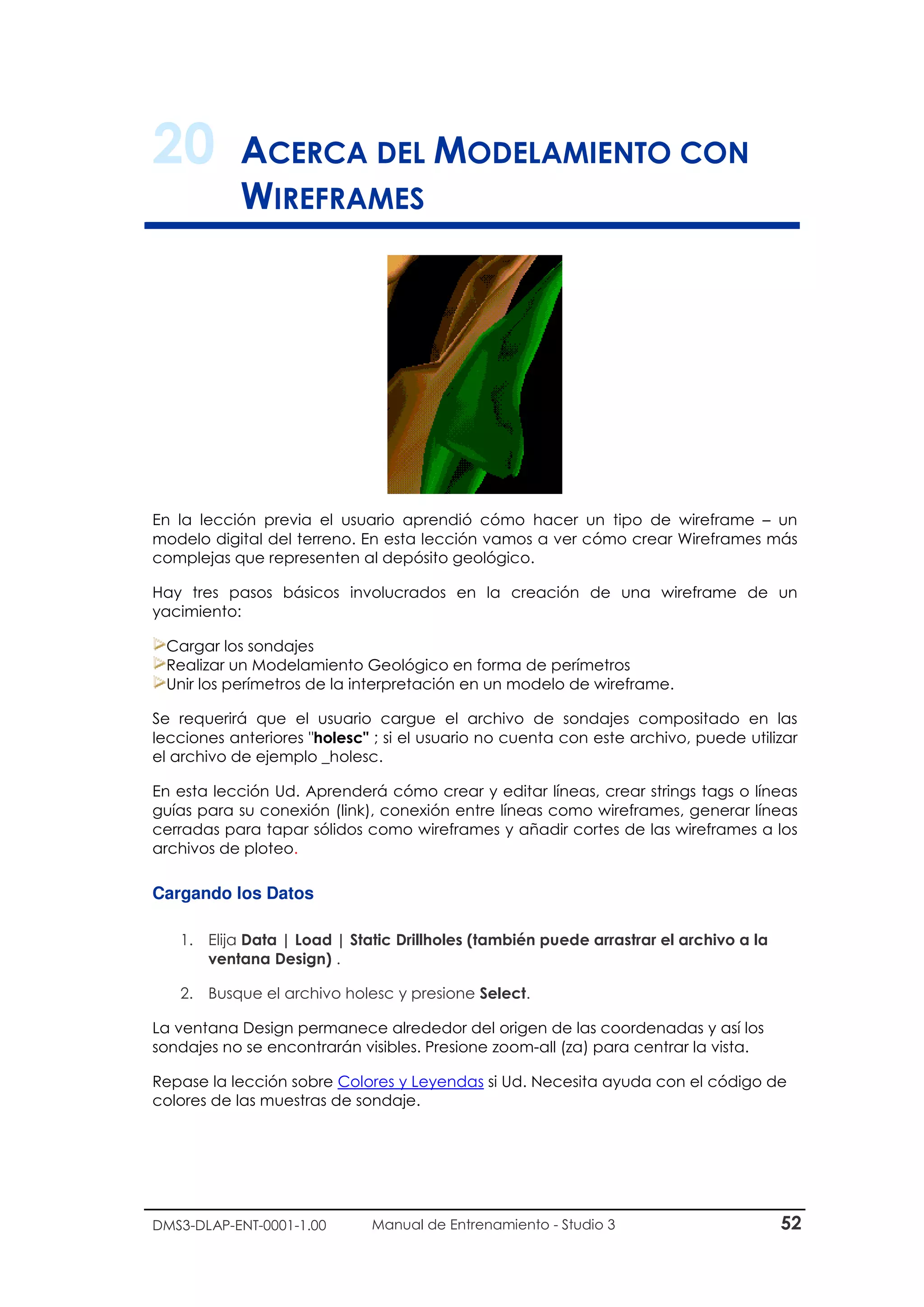

20 Acerca del Modelamiento con Wireframes 52
Cargando los Datos 52

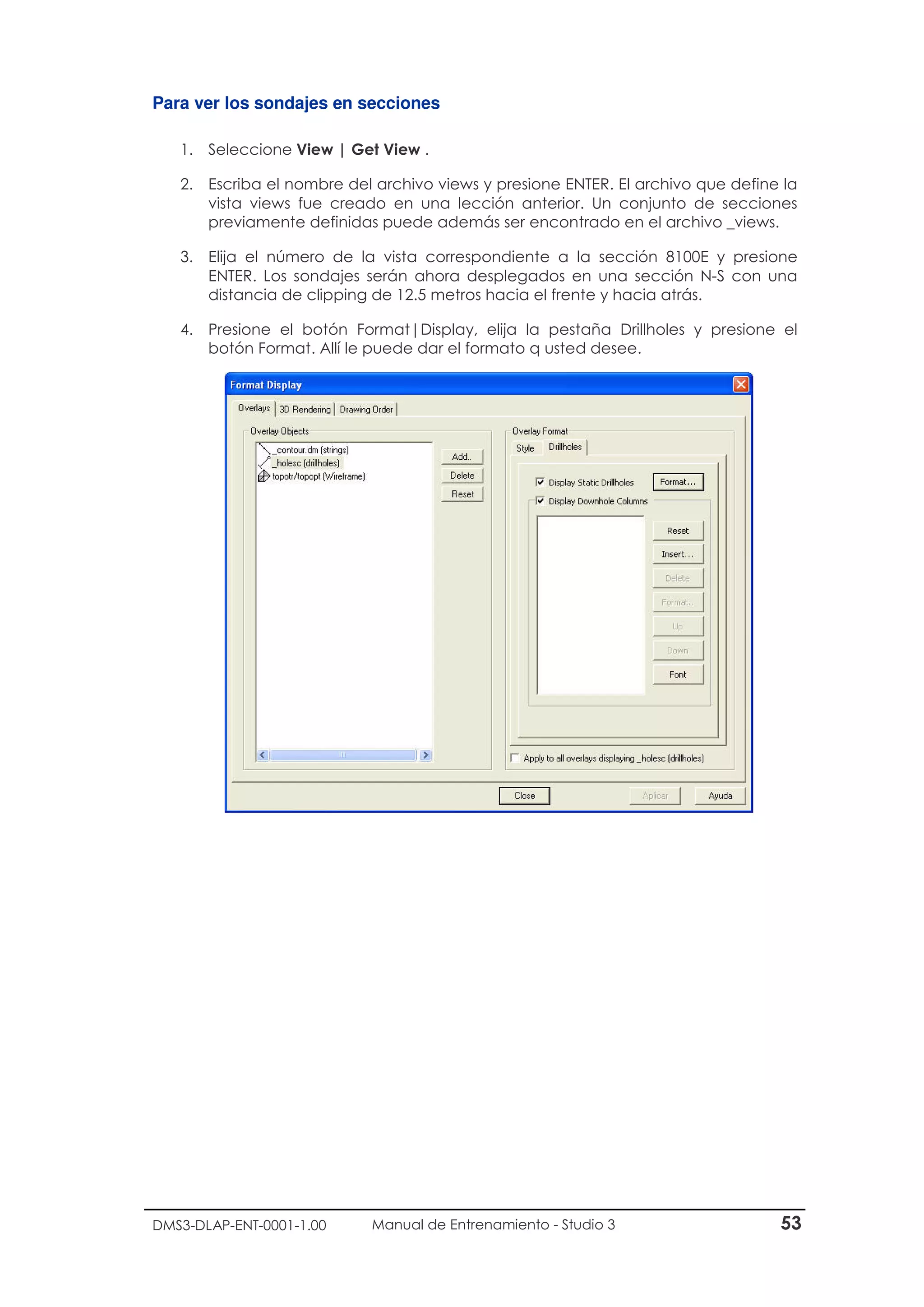

Para ver los sondajes en secciones 53

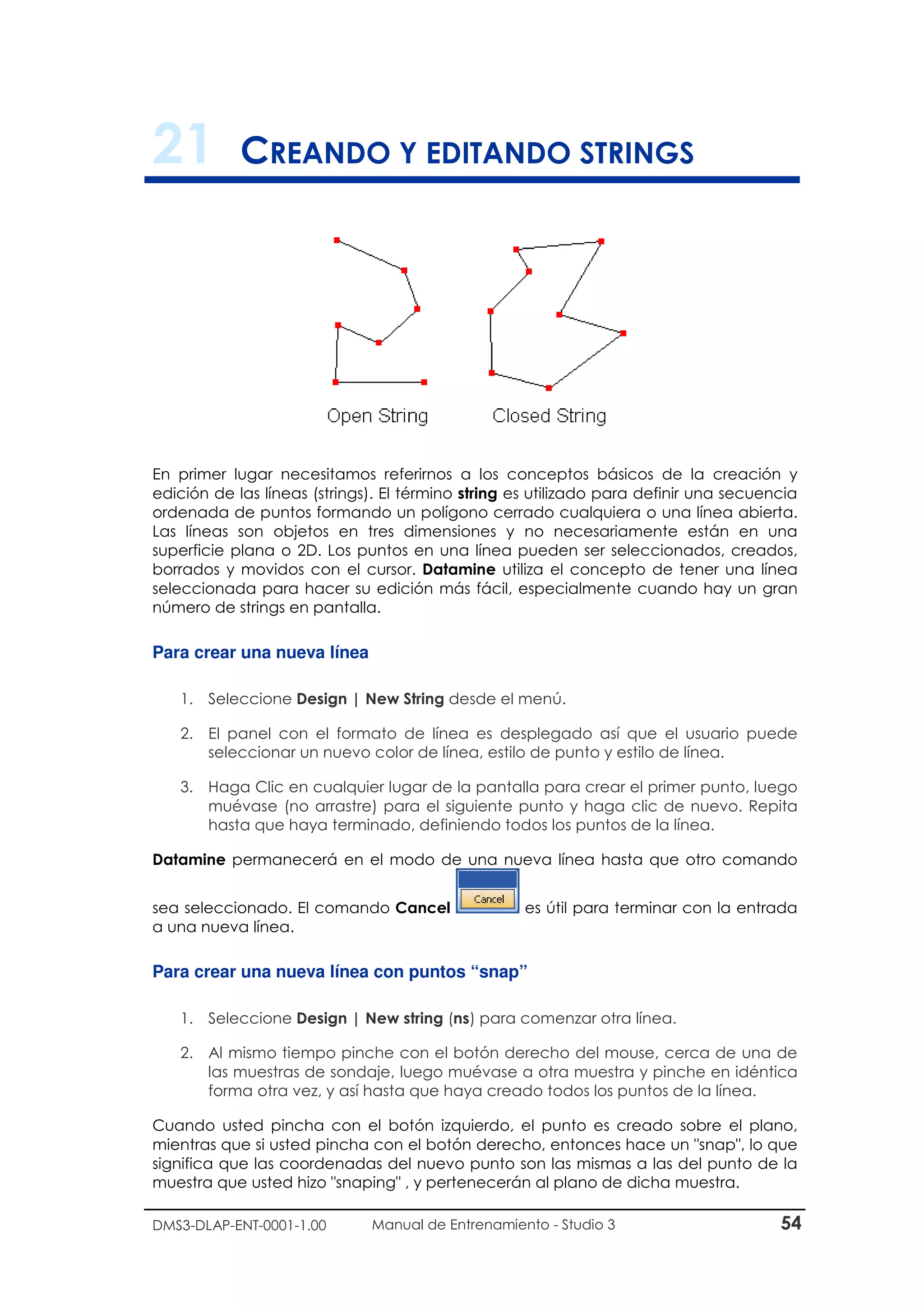

21 Creando y editando strings 54
Para crear una nueva línea 54
Para crear una nueva línea con puntos “snap” 54

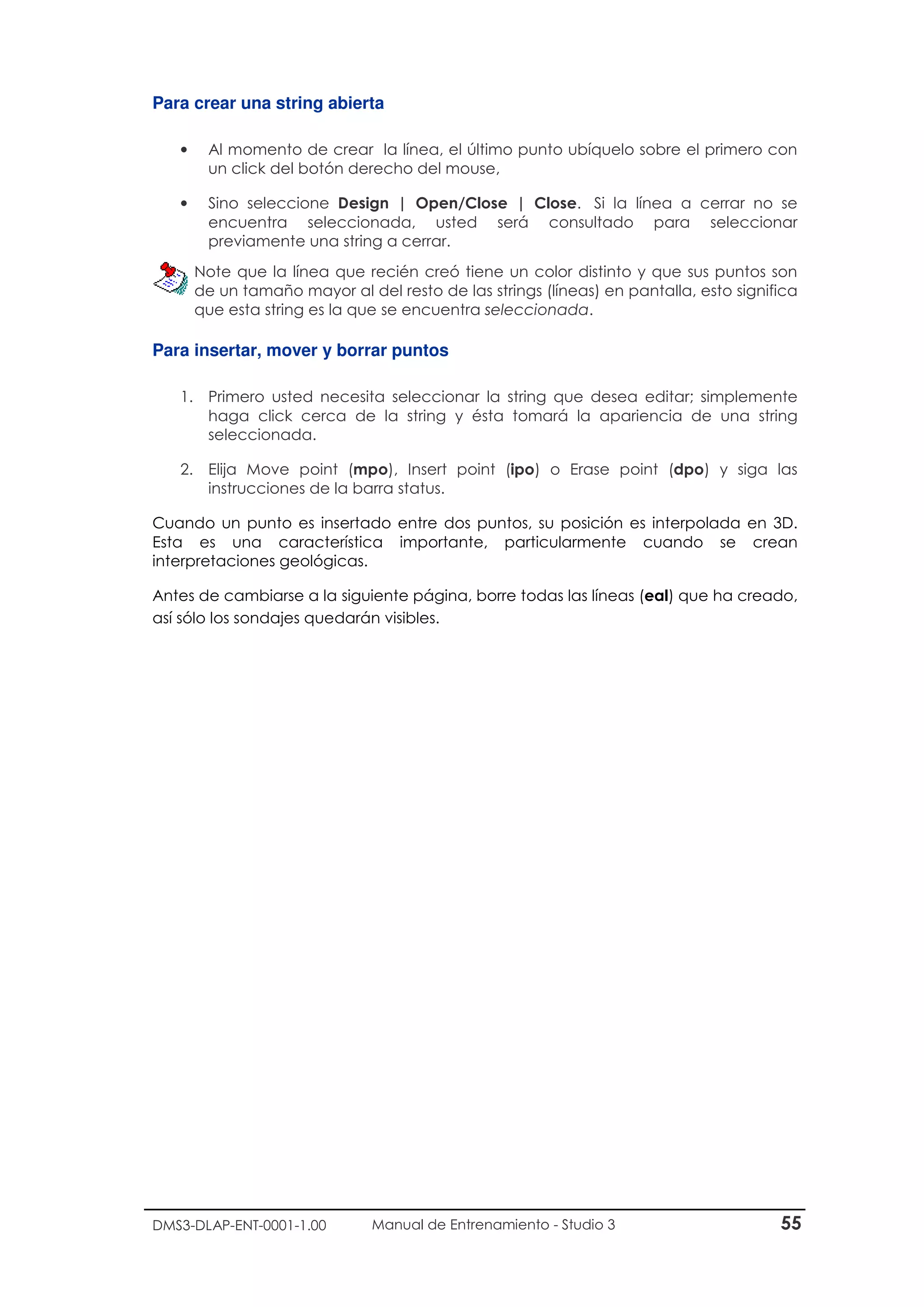

Para crear una string abierta 55
Para insertar, mover y borrar puntos 55

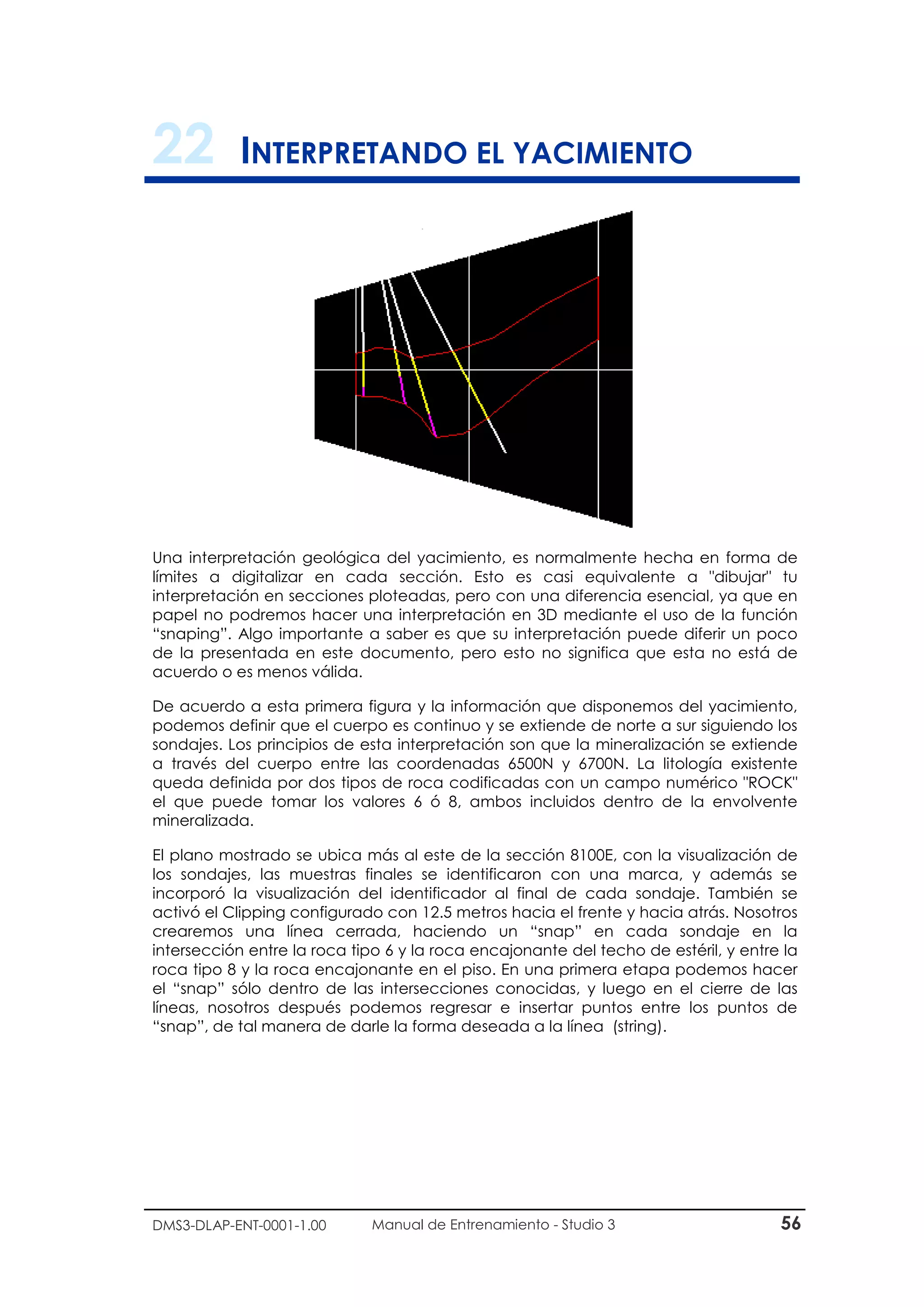

22 Interpretando el yacimiento 56

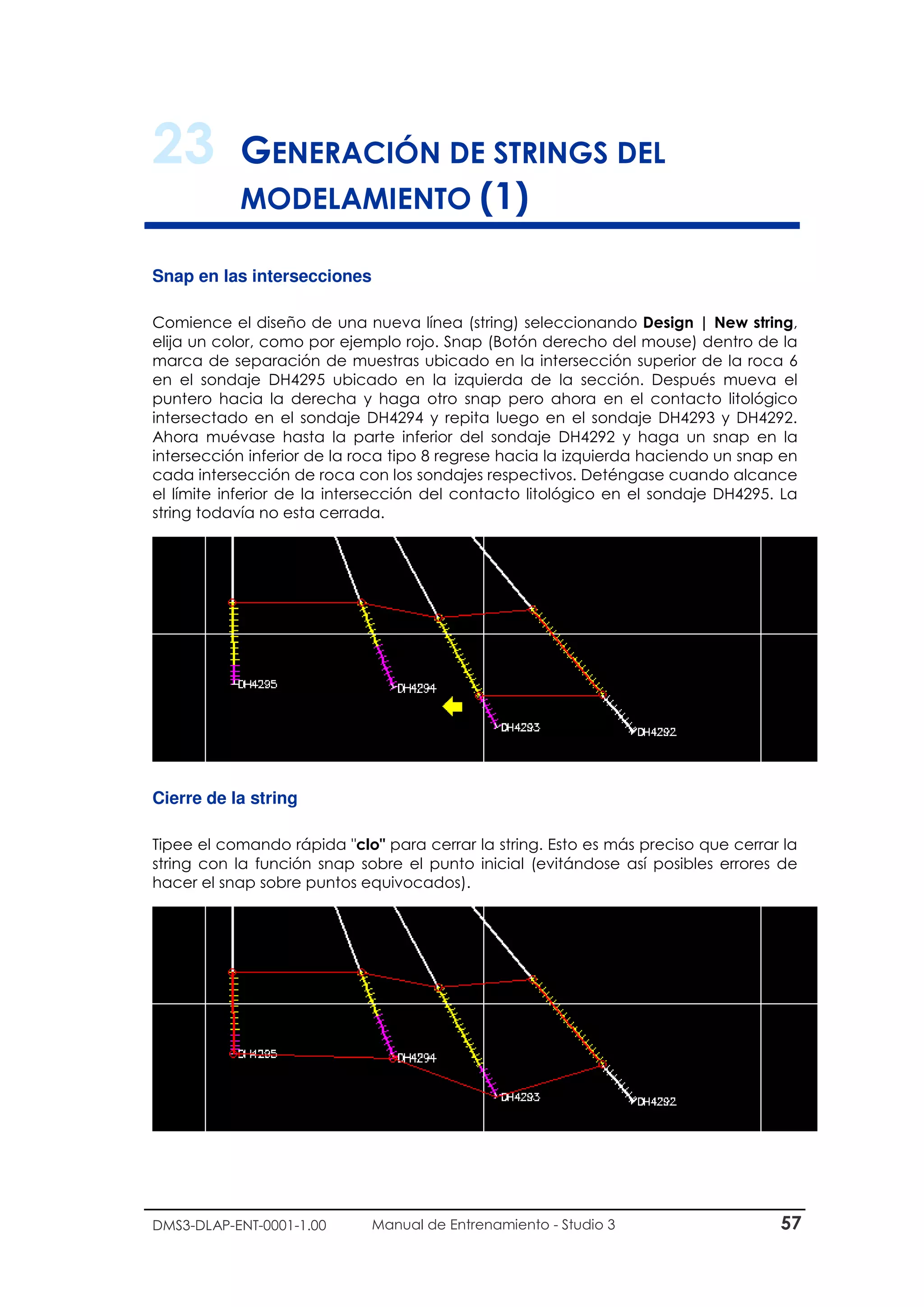

23 Generación de strings del modelamiento (1) 57
Snap en las intersecciones 57
Cierre de la string 57

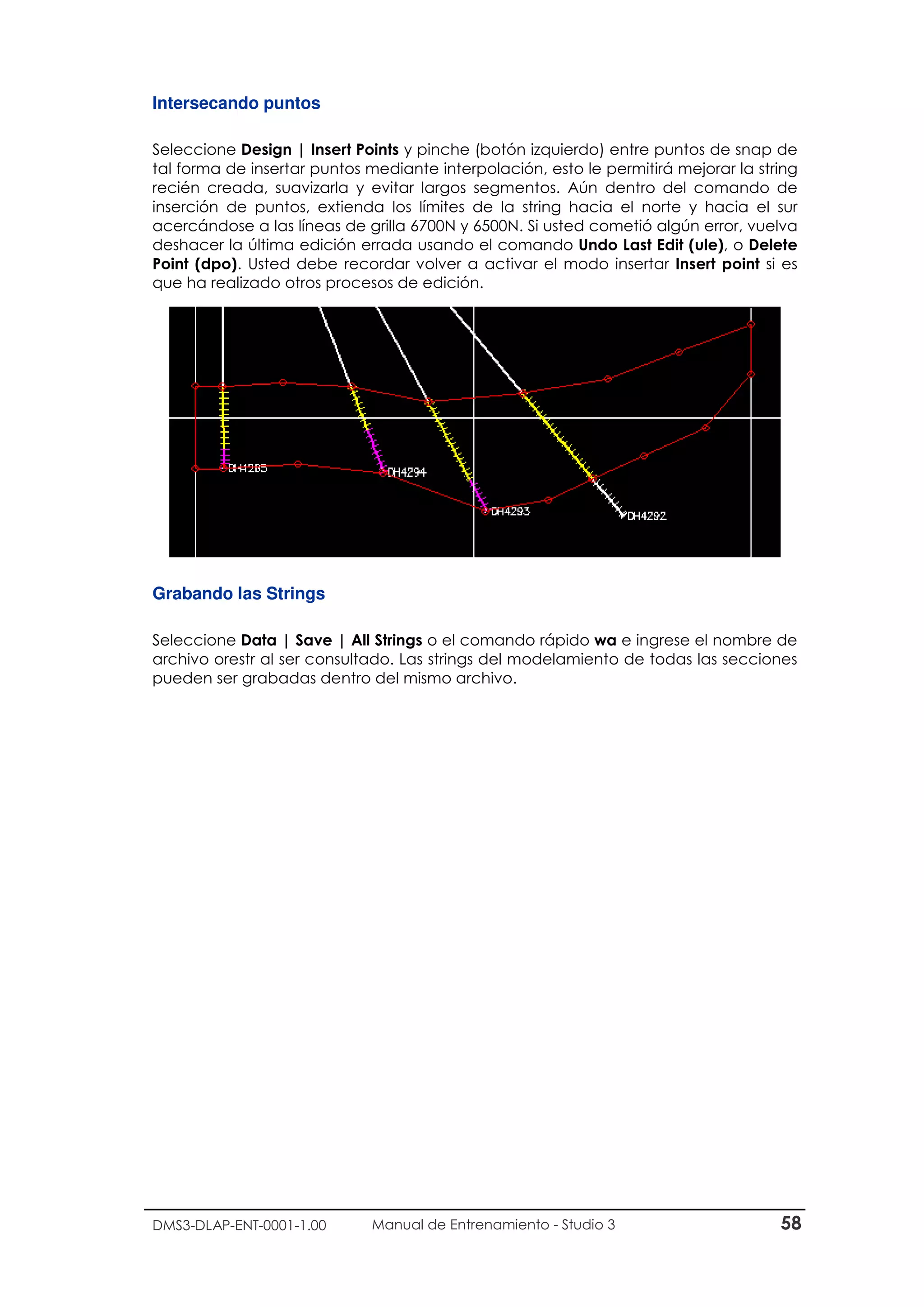

Intersecando puntos 58
Grabando las Strings 58

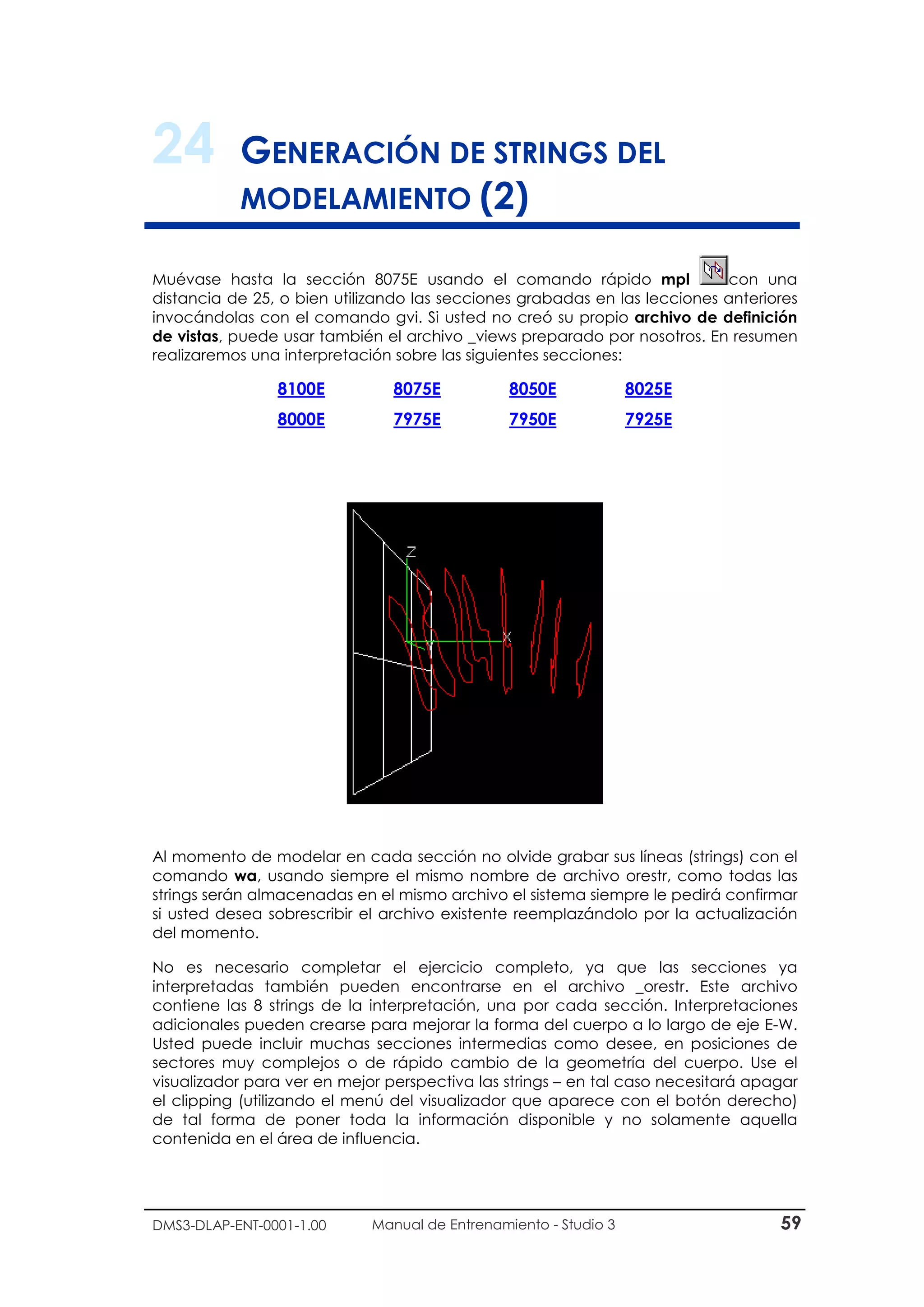

24 Generación de strings del modelamiento (2) 59

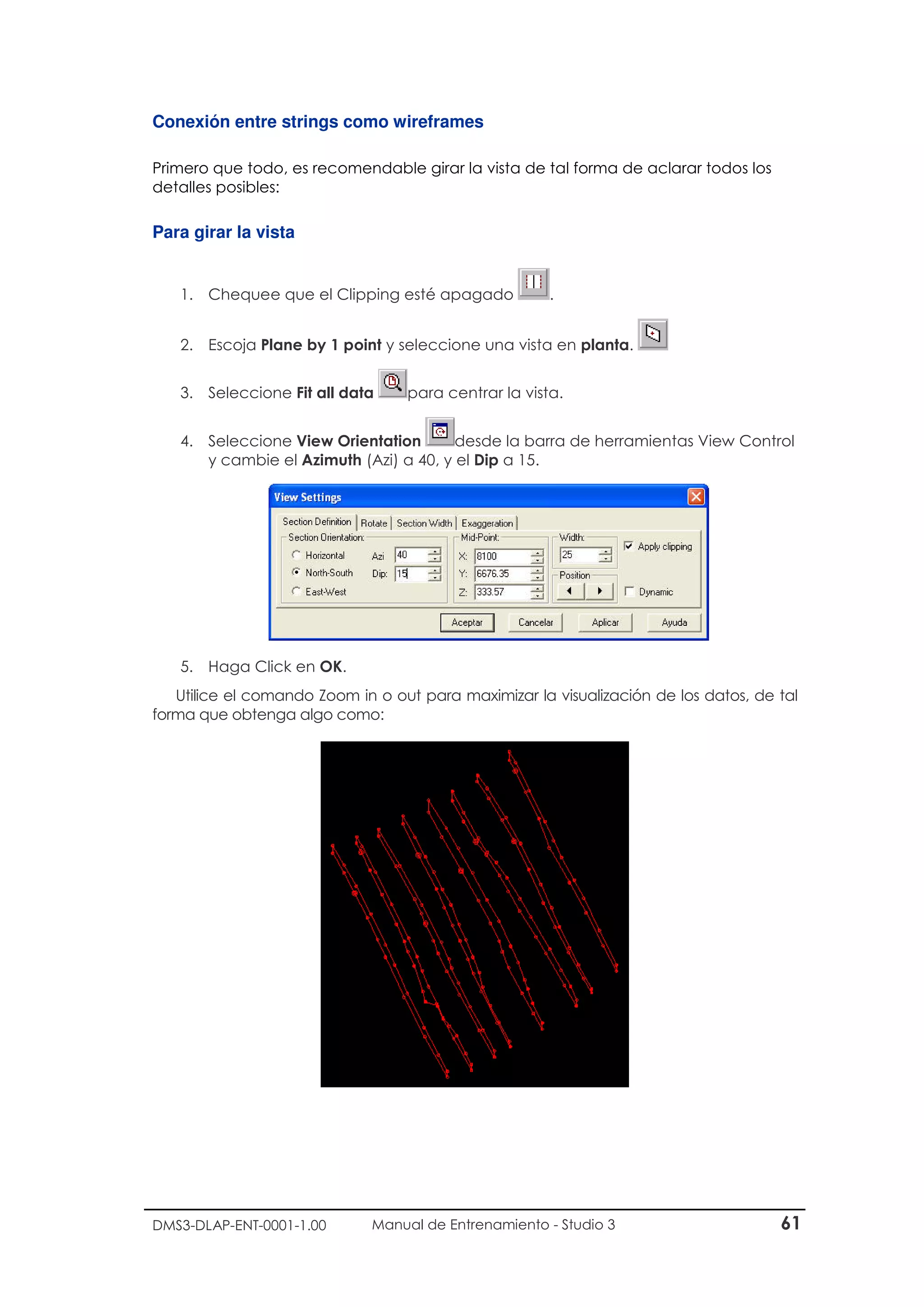

Conexión entre strings como wireframes 61
Para girar la vista 61

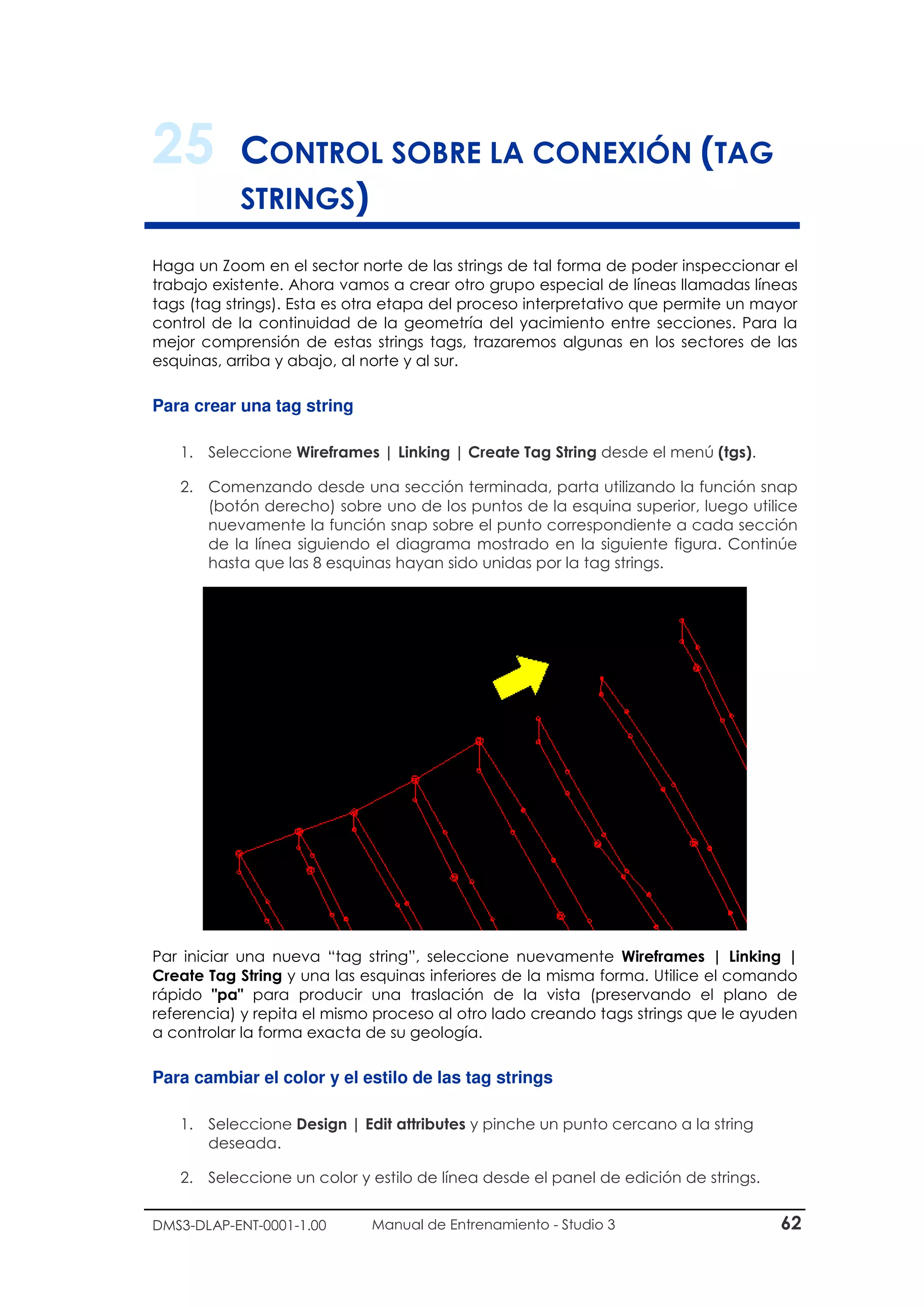

25 Control sobre la conexión (tag strings) 62
Para crear una tag string 62
Para cambiar el color y el estilo de las tag strings 62

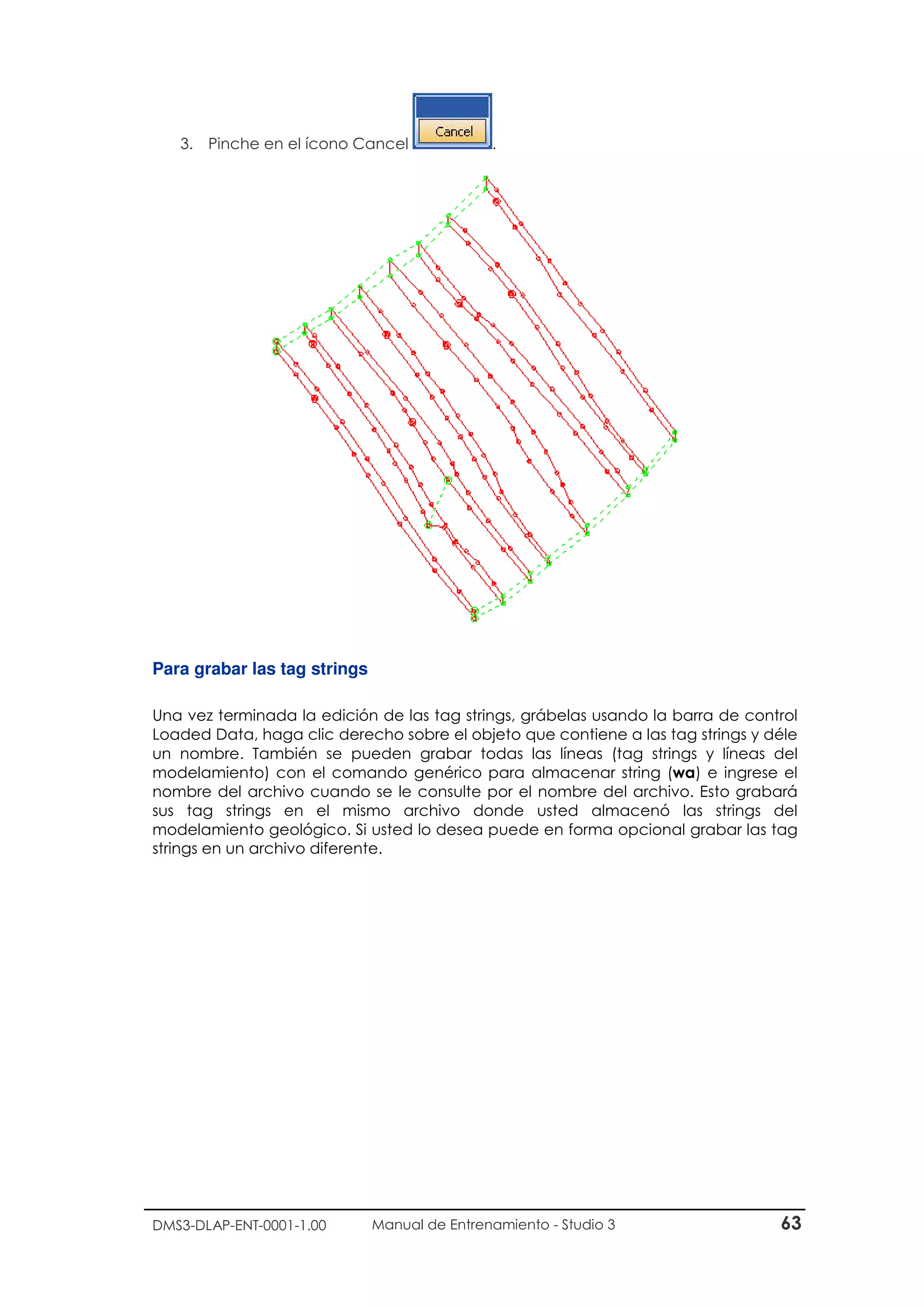

Para grabar las tag strings 63

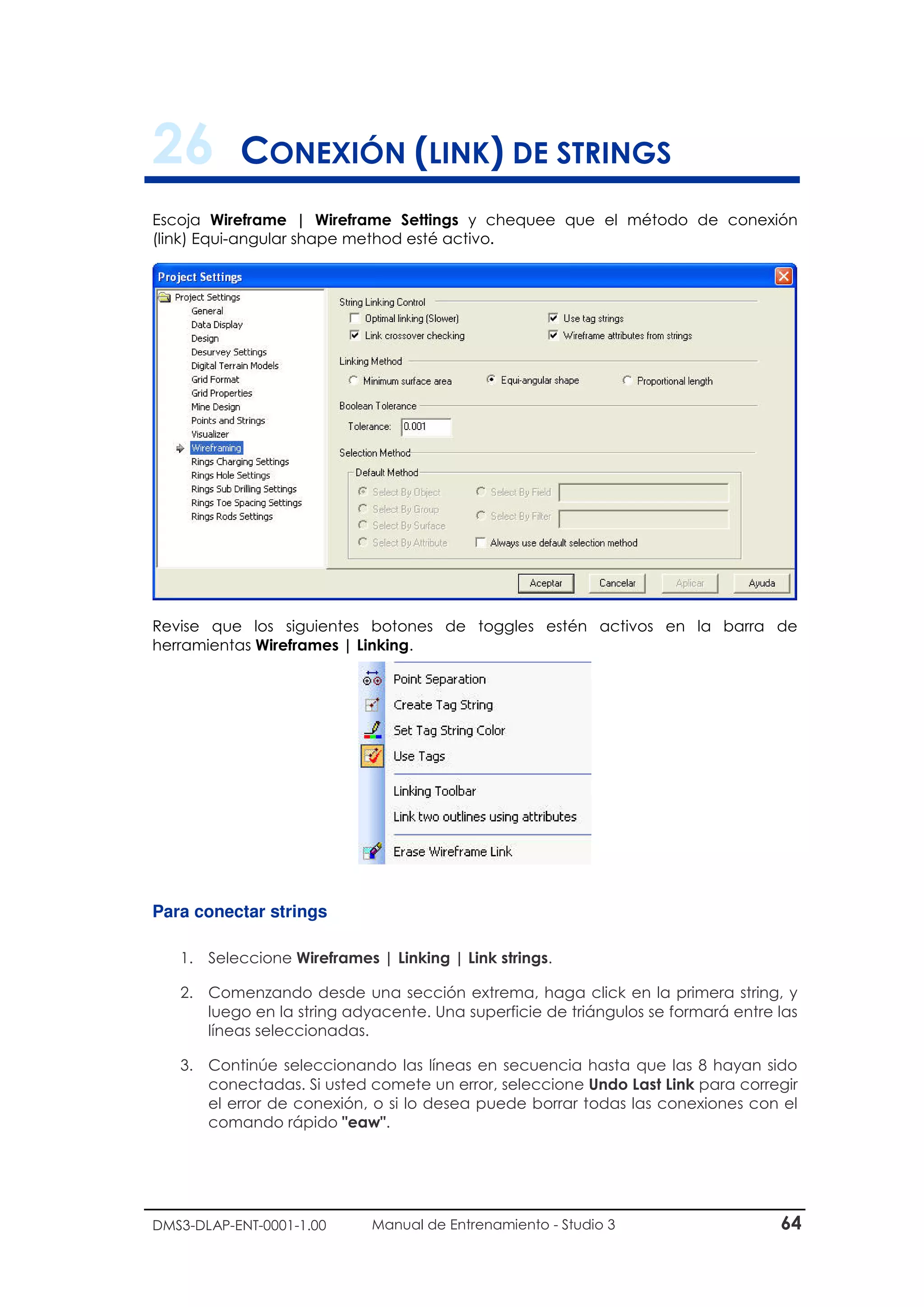

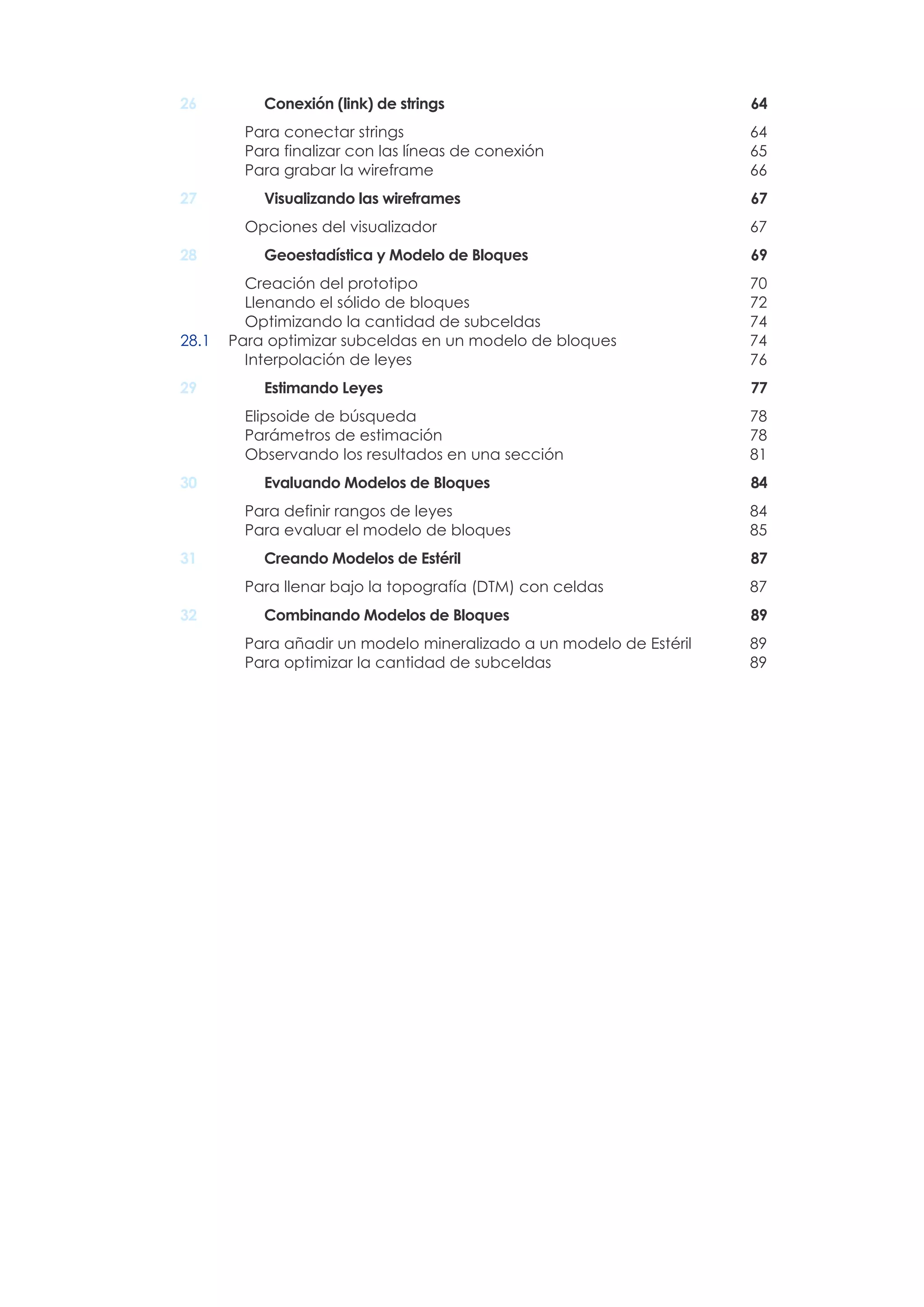

26 Conexión (link) de strings 64
Para conectar strings 64

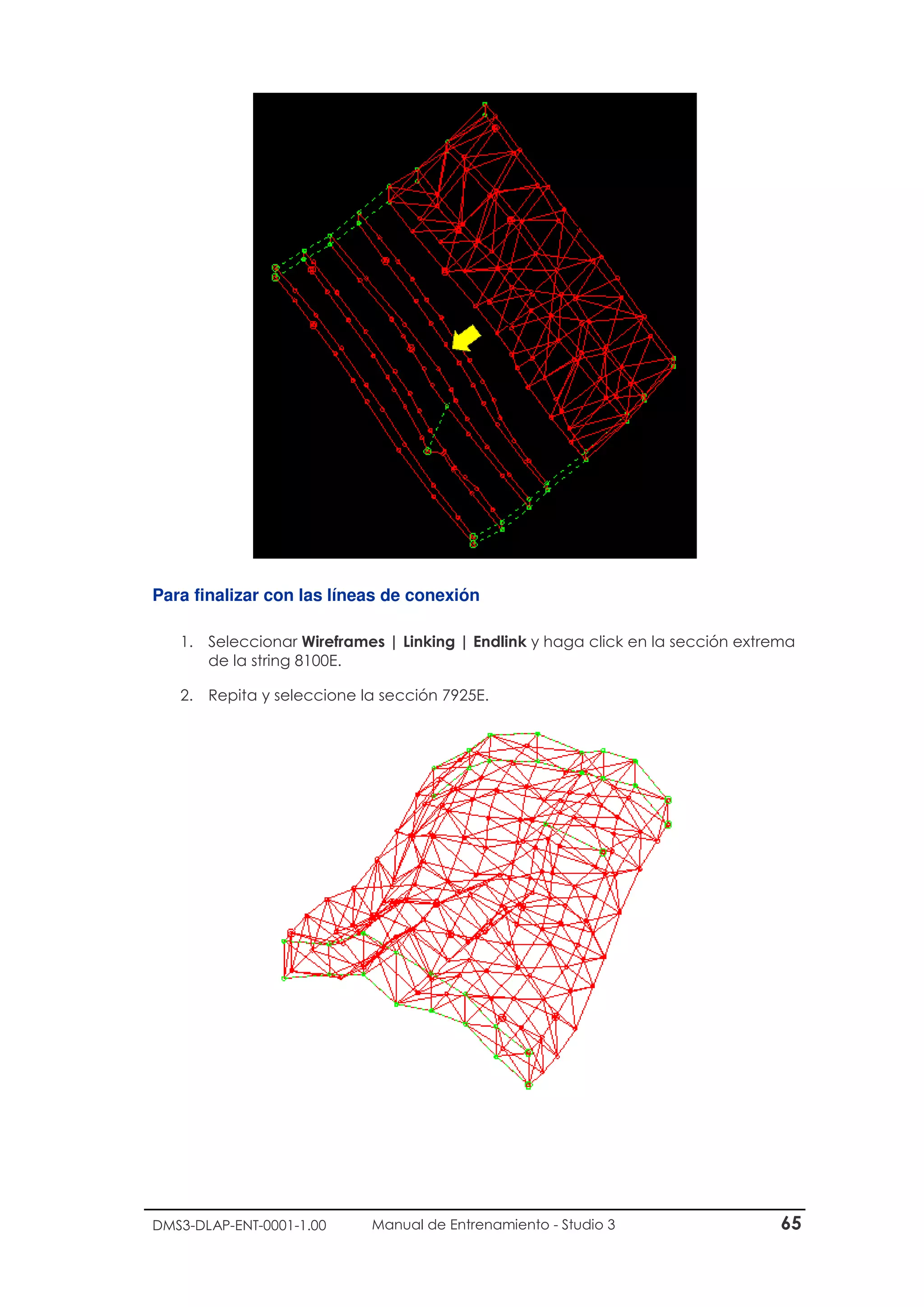

Para finalizar con las líneas de conexión 65

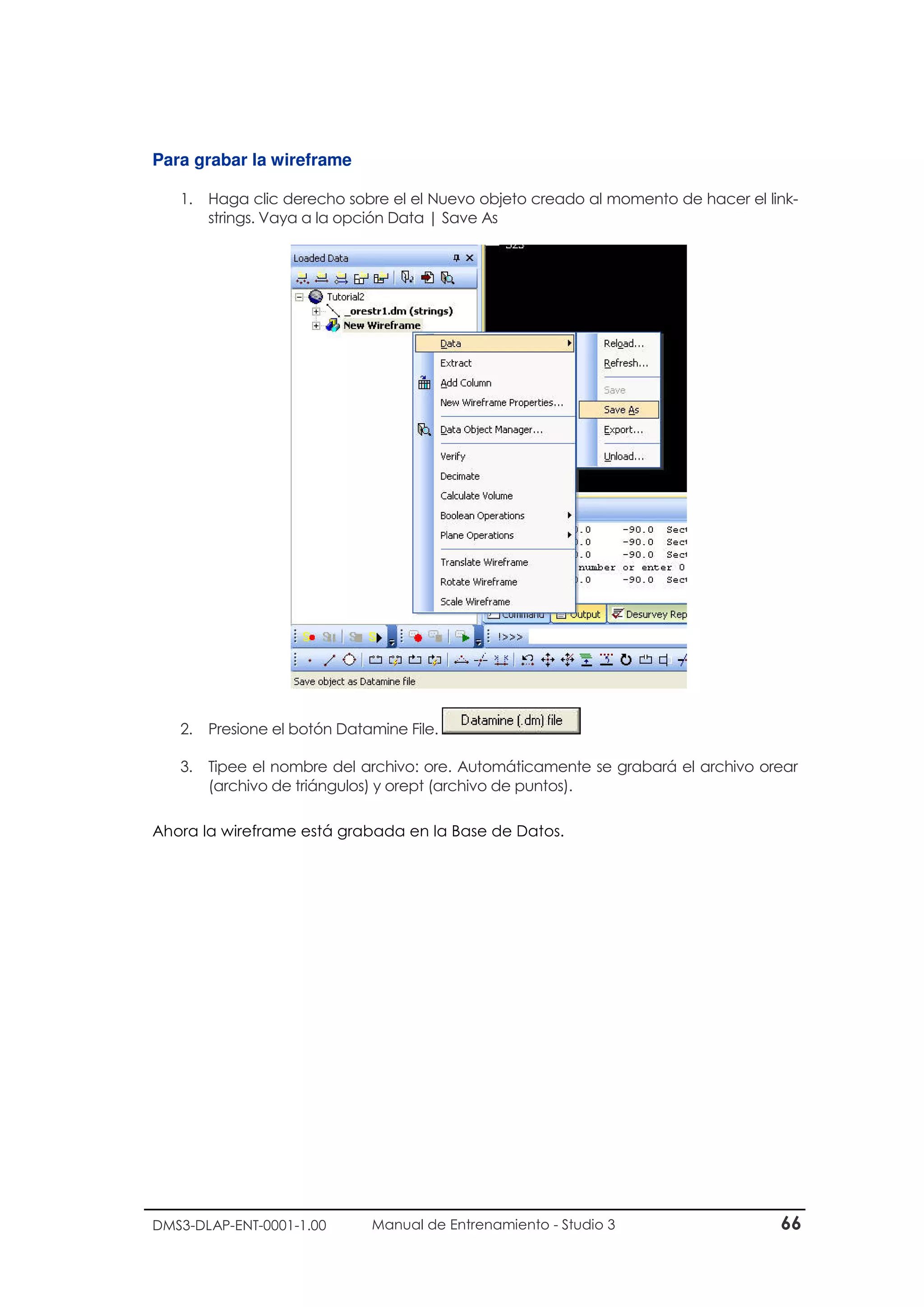

Para grabar la wireframe 66
27 Visualizando las wireframes 67
Opciones del visualizador 67

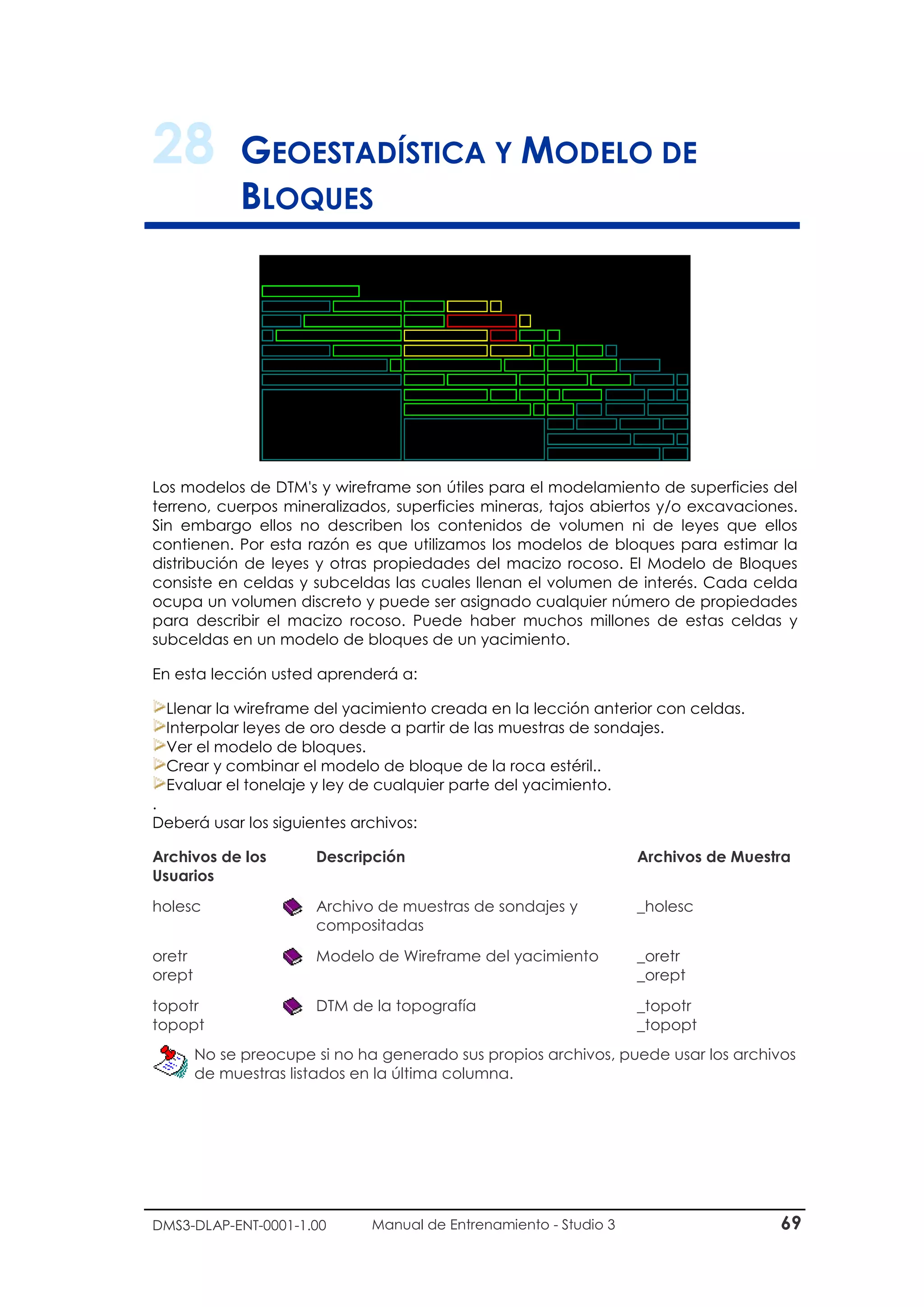

28 Geoestadística y Modelo de Bloques 69

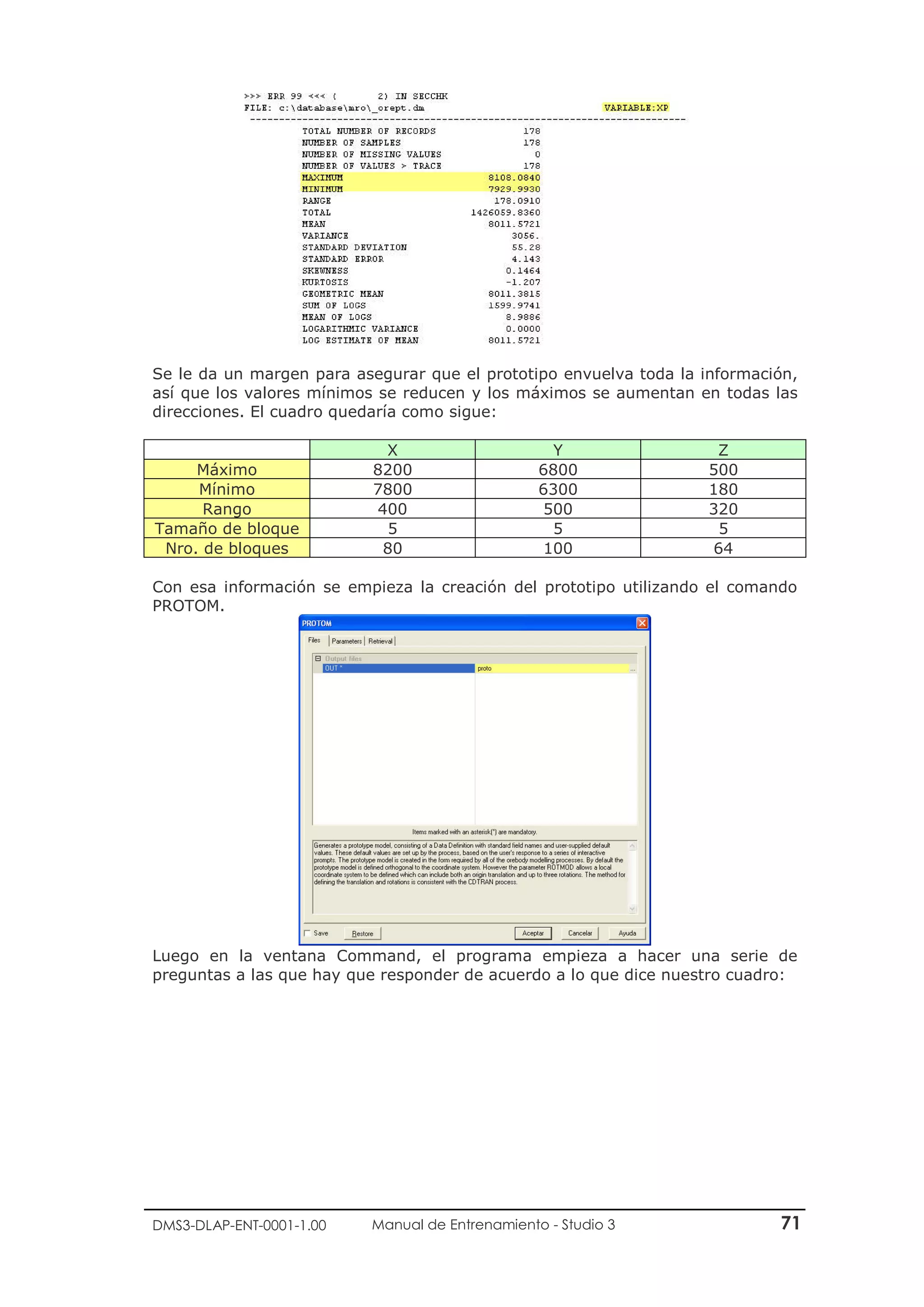

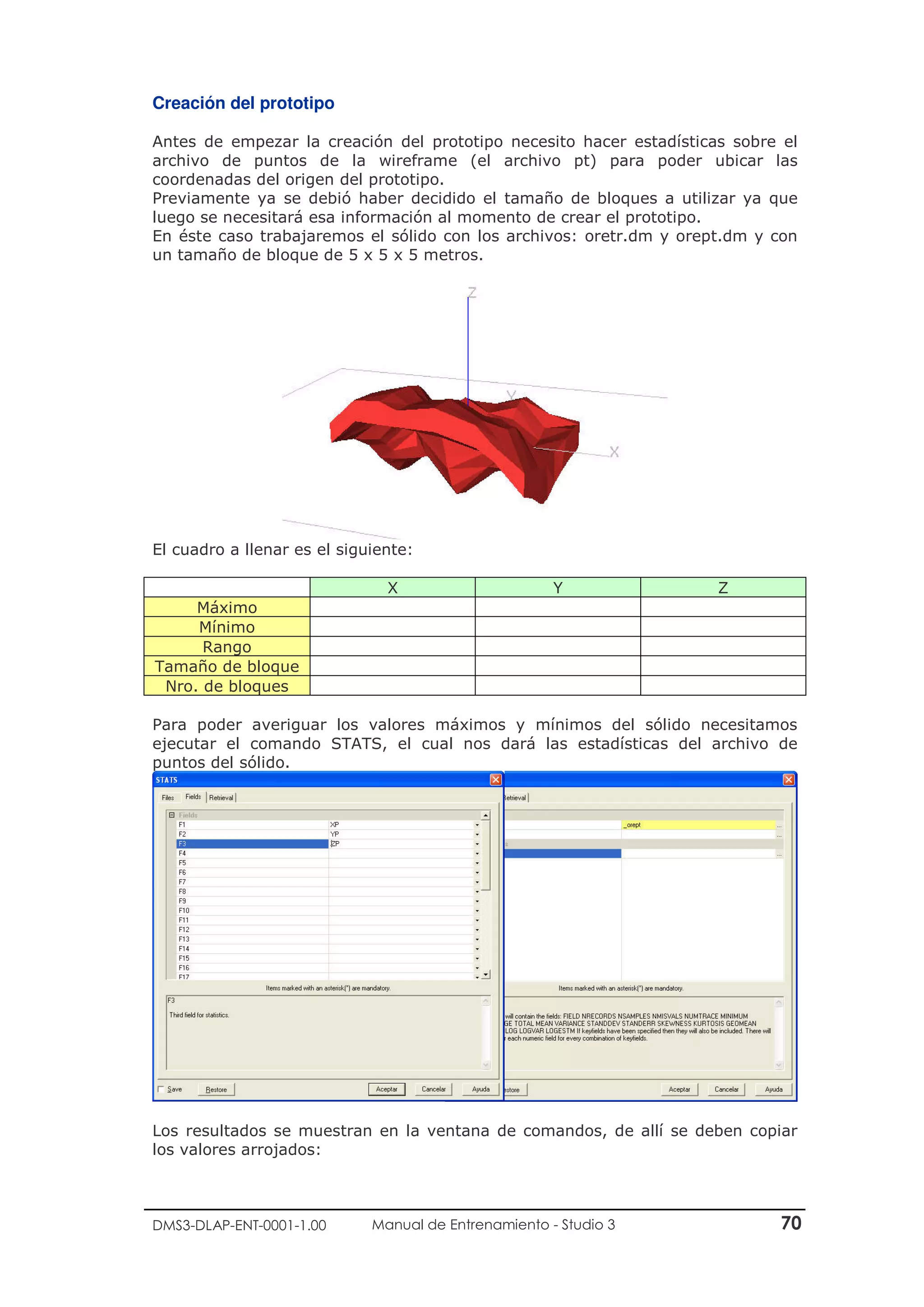

Creación del prototipo 70

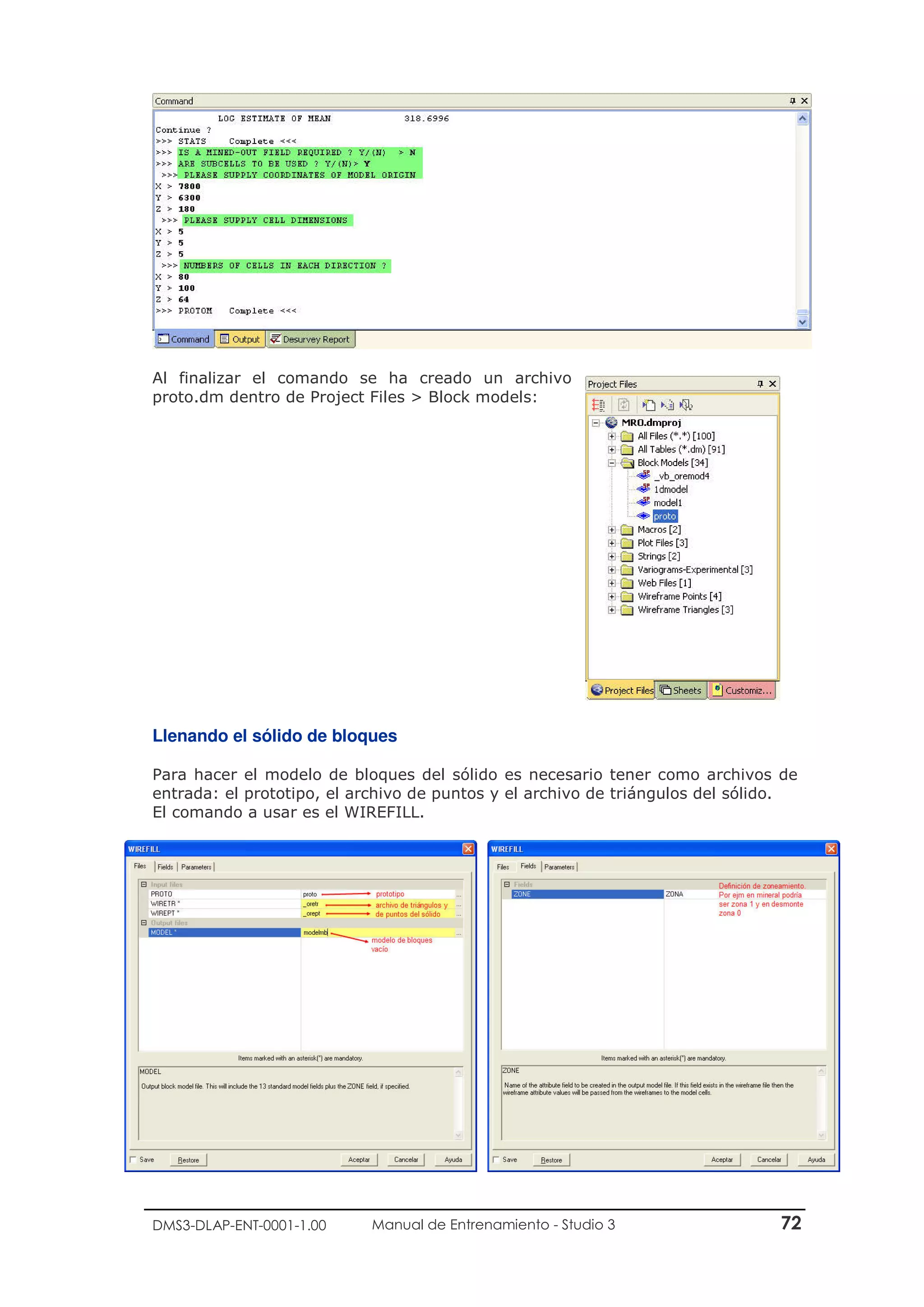

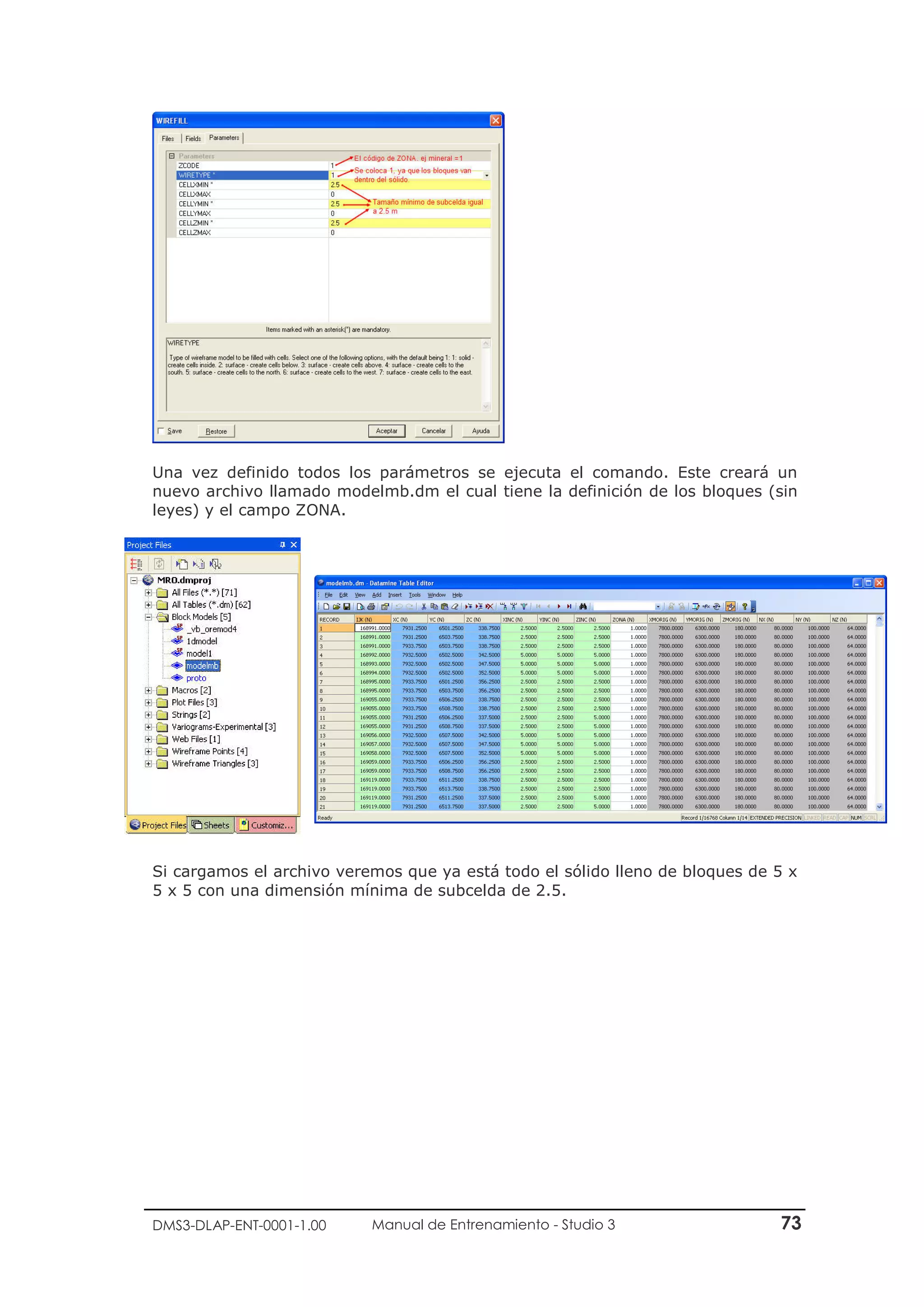

Llenando el sólido de bloques 72

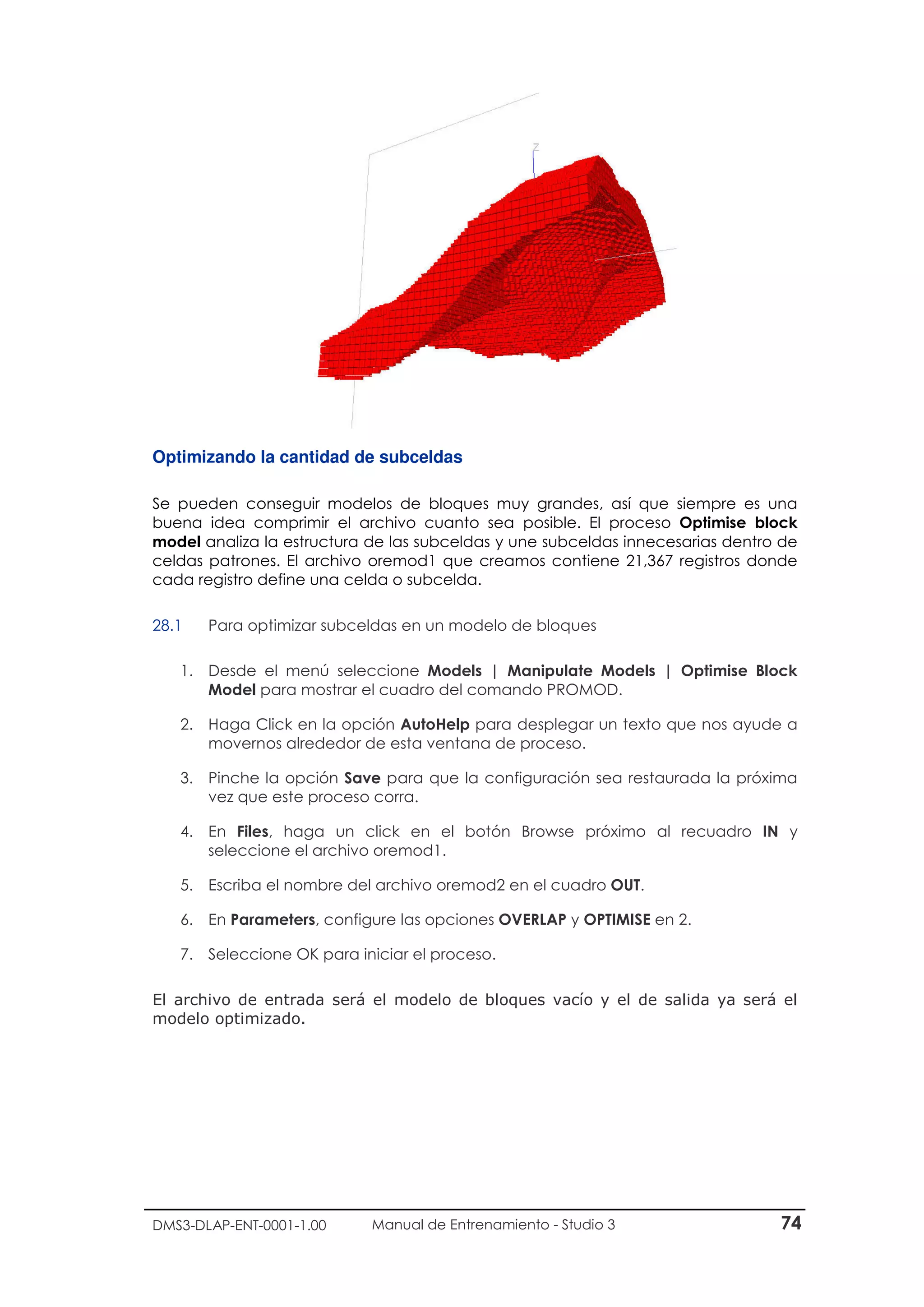

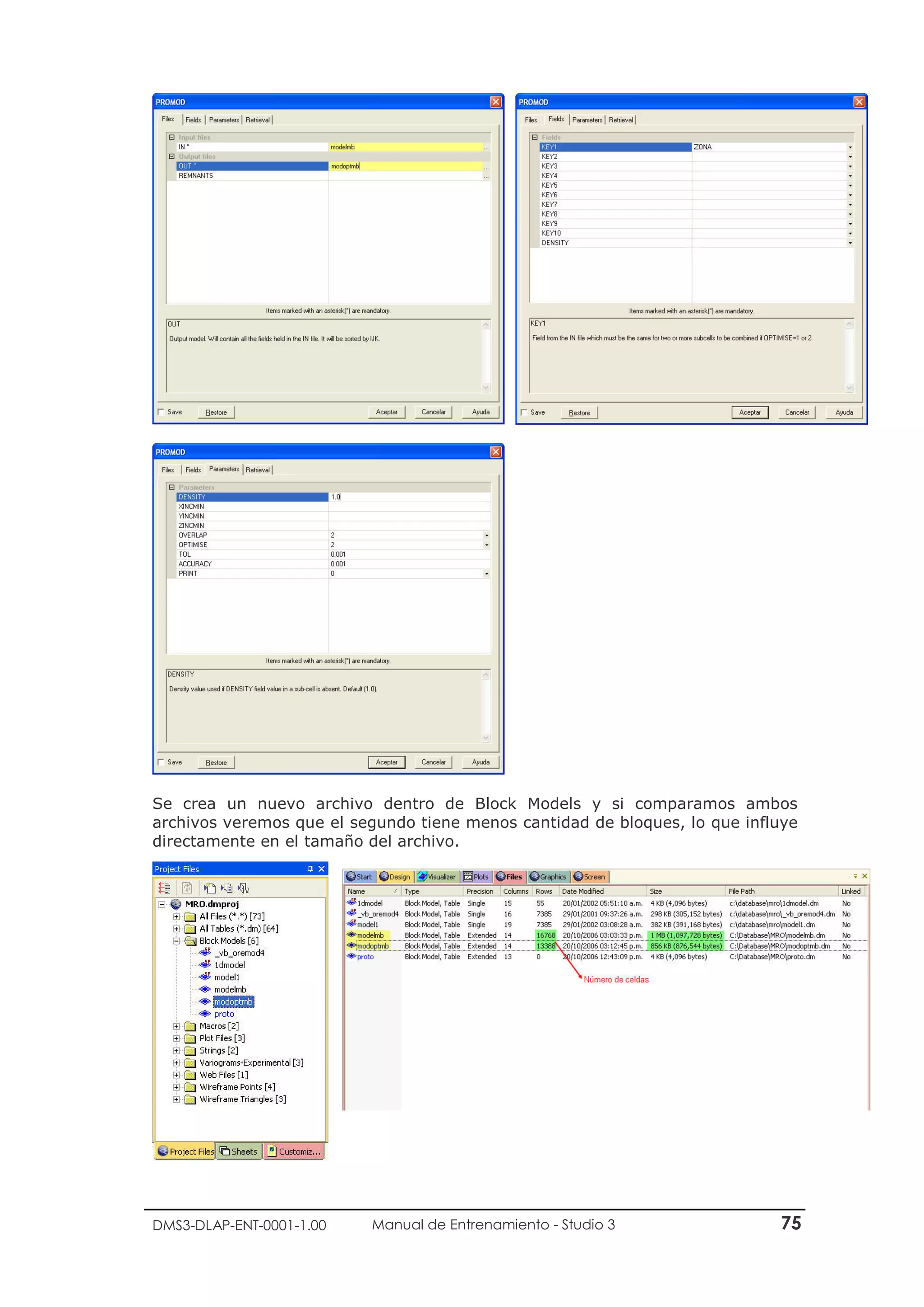

Optimizando la cantidad de subceldas 74
28.1 Para optimizar subceldas en un modelo de bloques 74

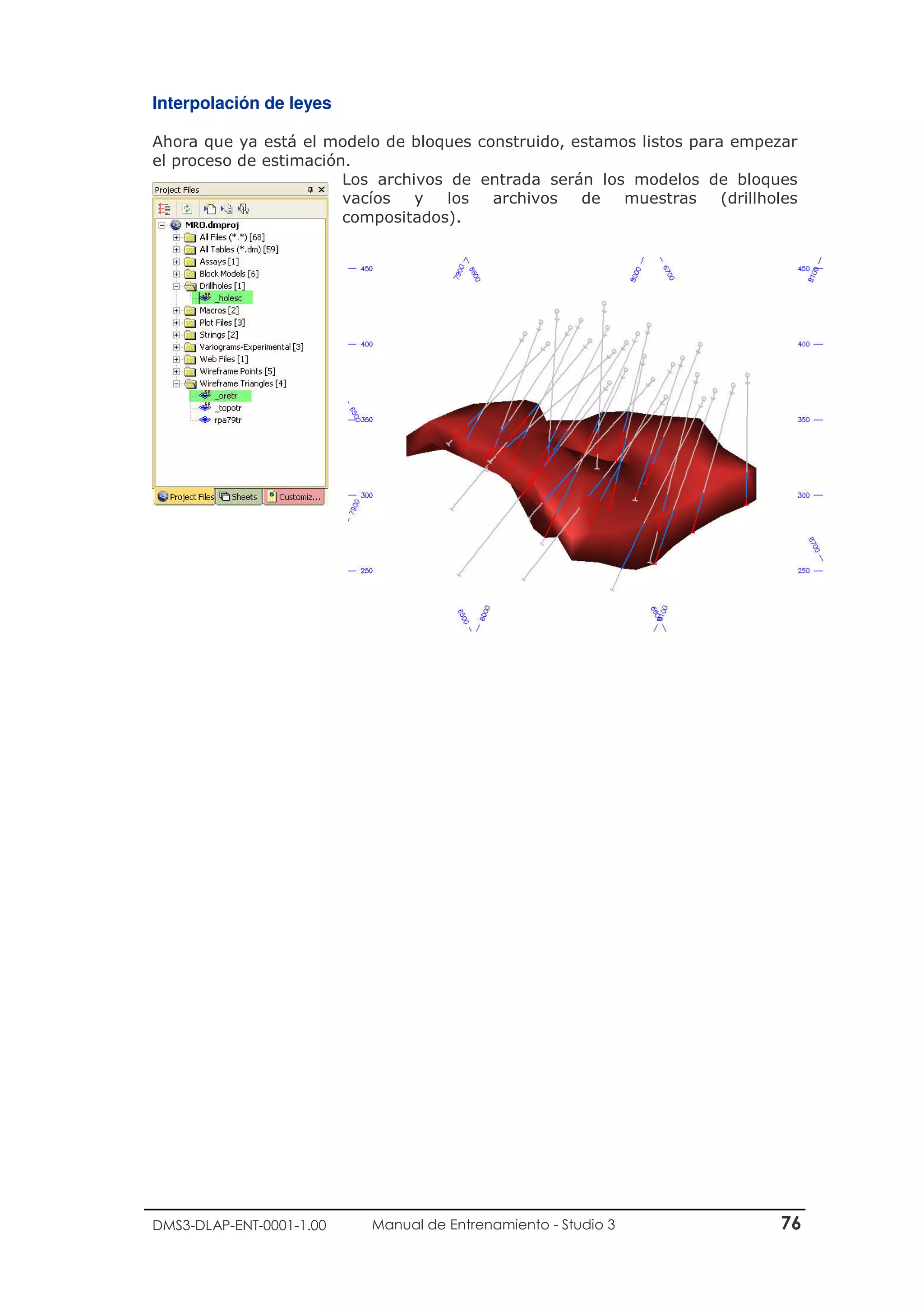

Interpolación de leyes 76

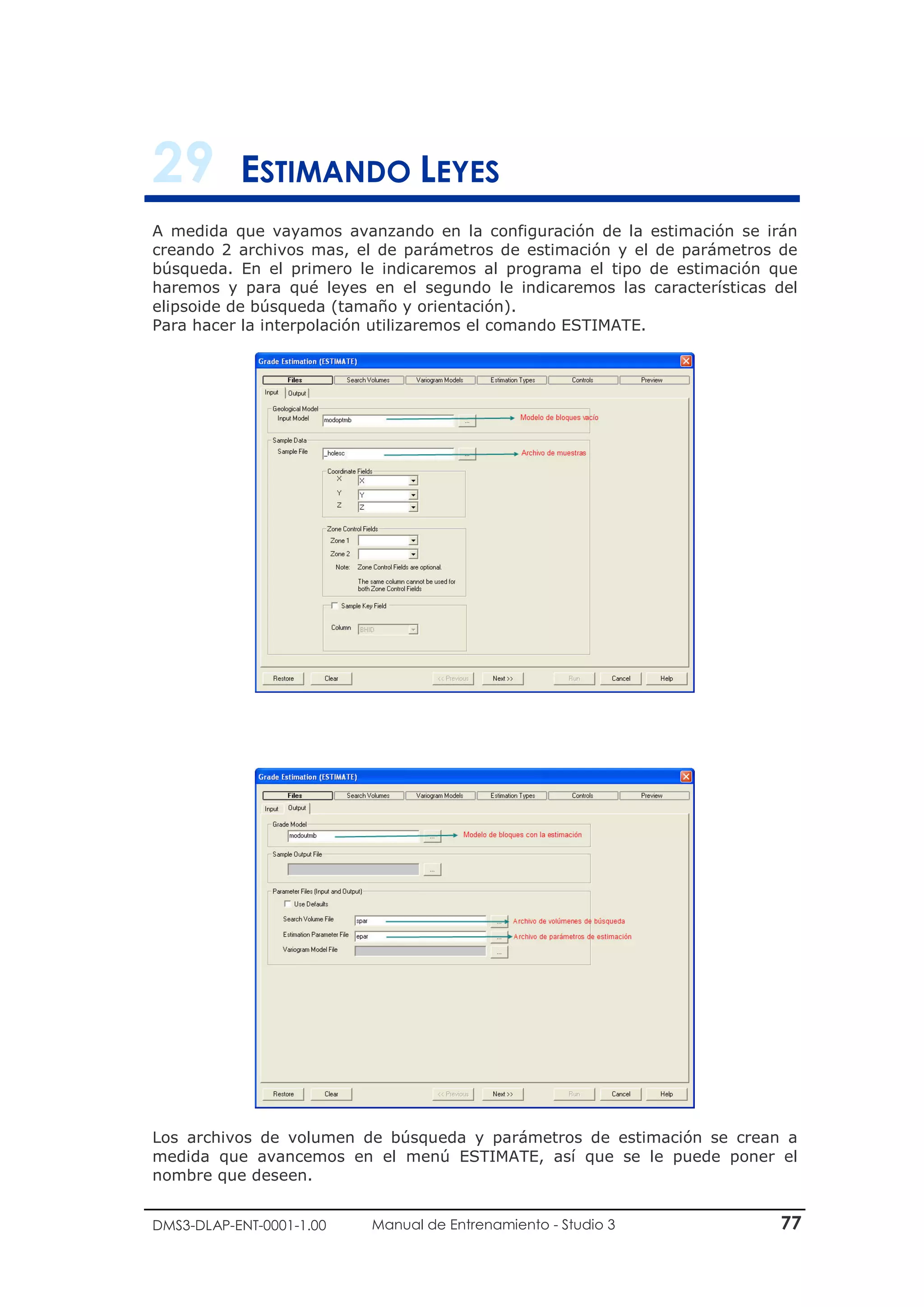

29 Estimando Leyes 77

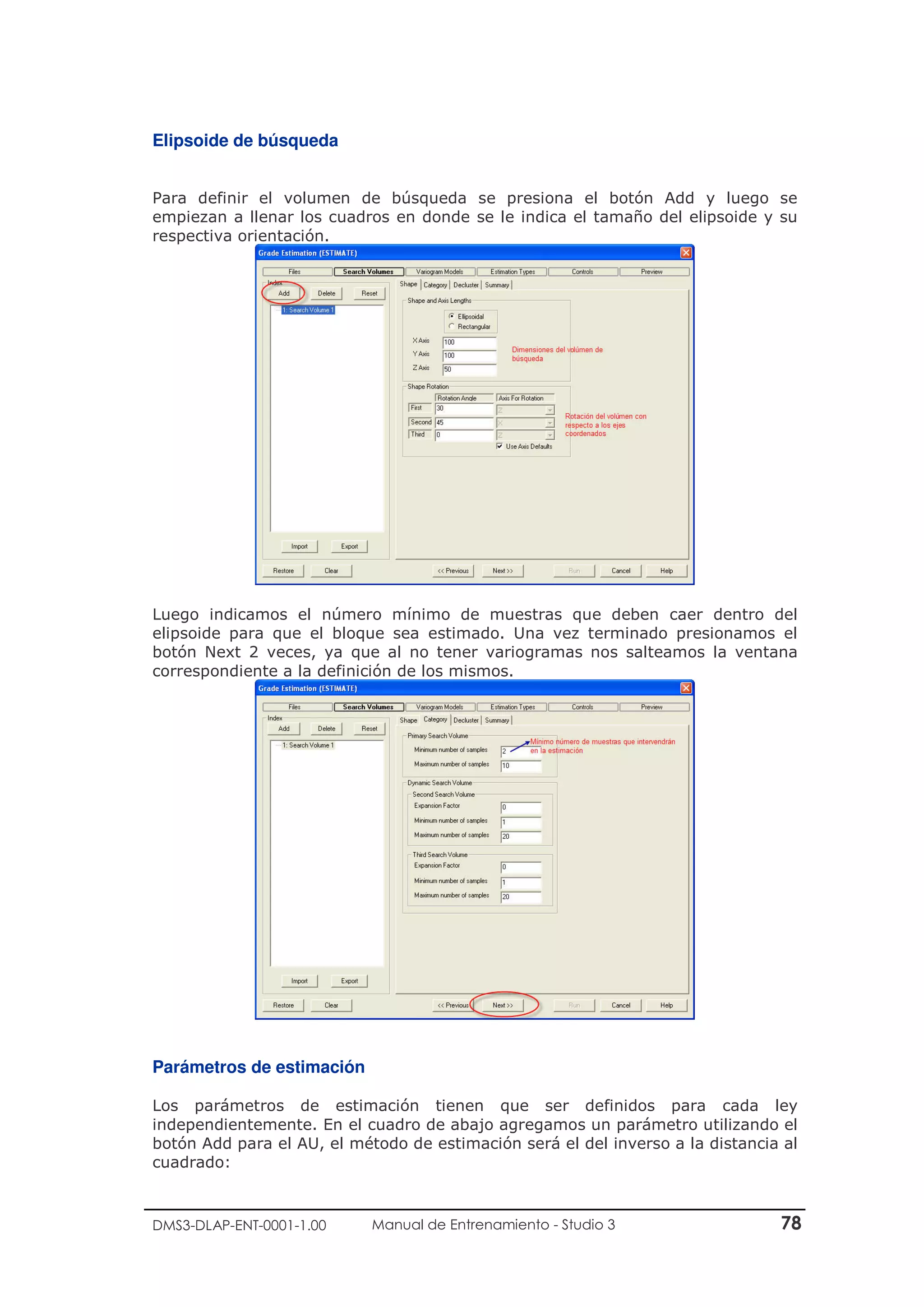

Elipsoide de búsqueda 78

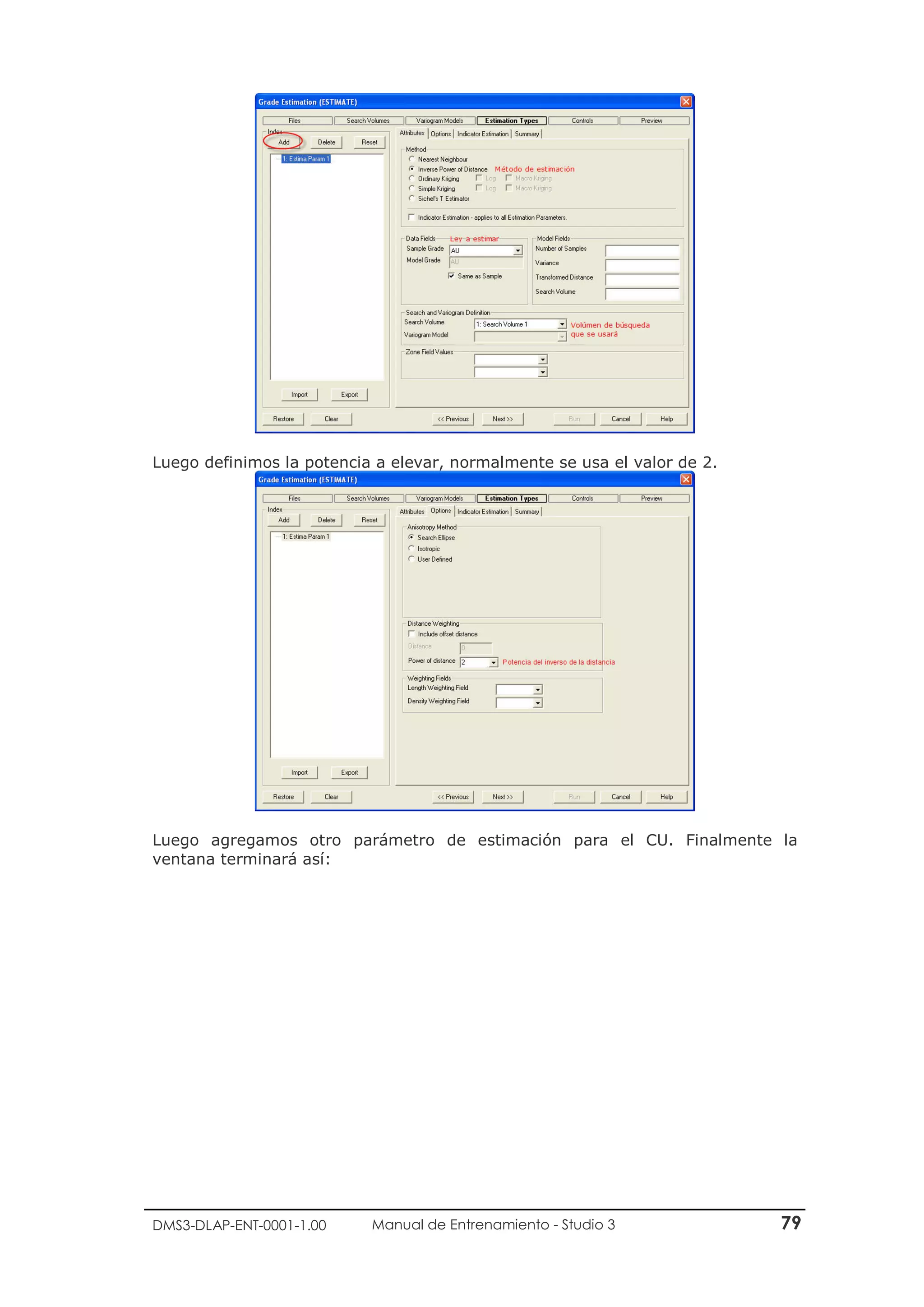

Parámetros de estimación 78

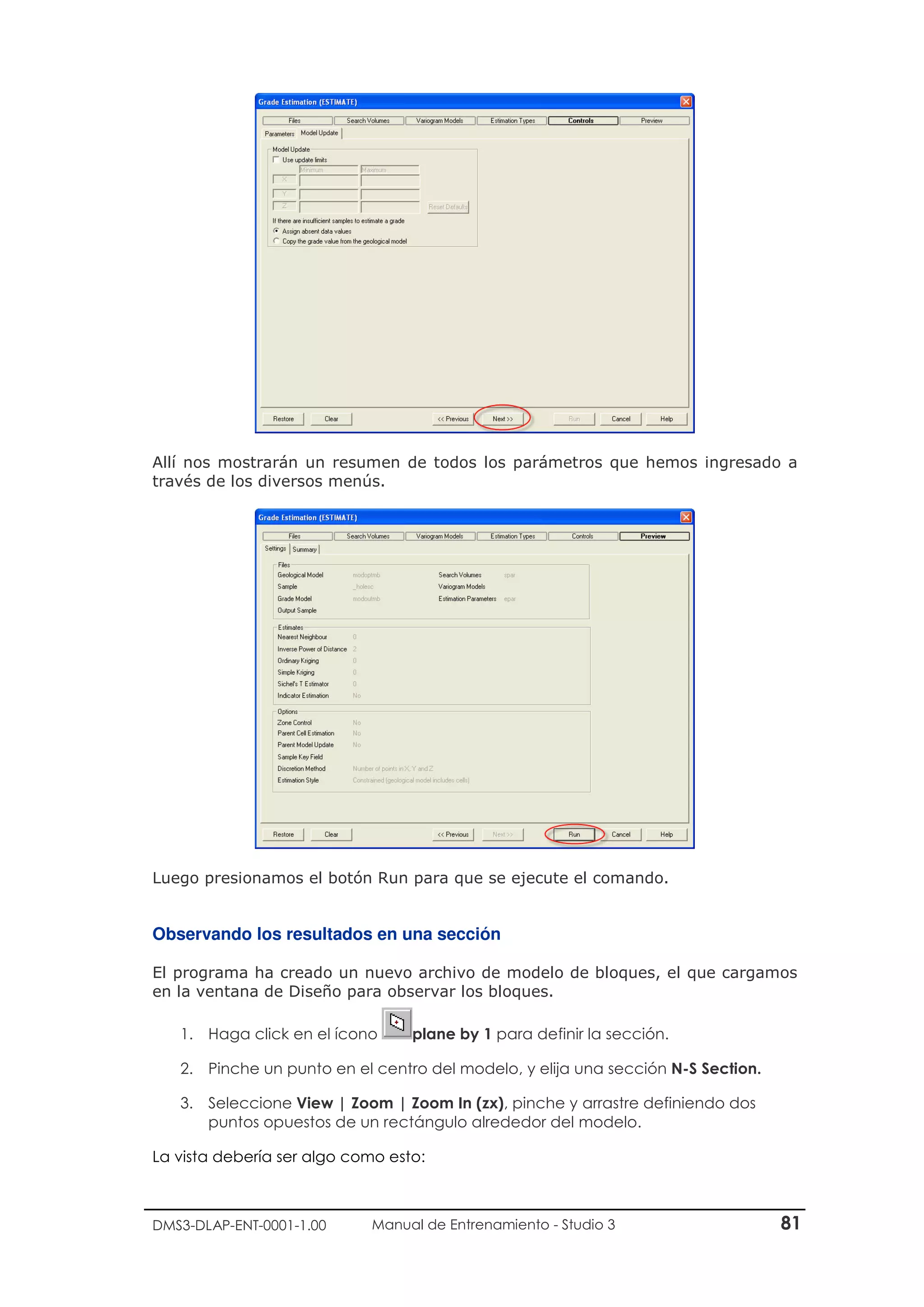

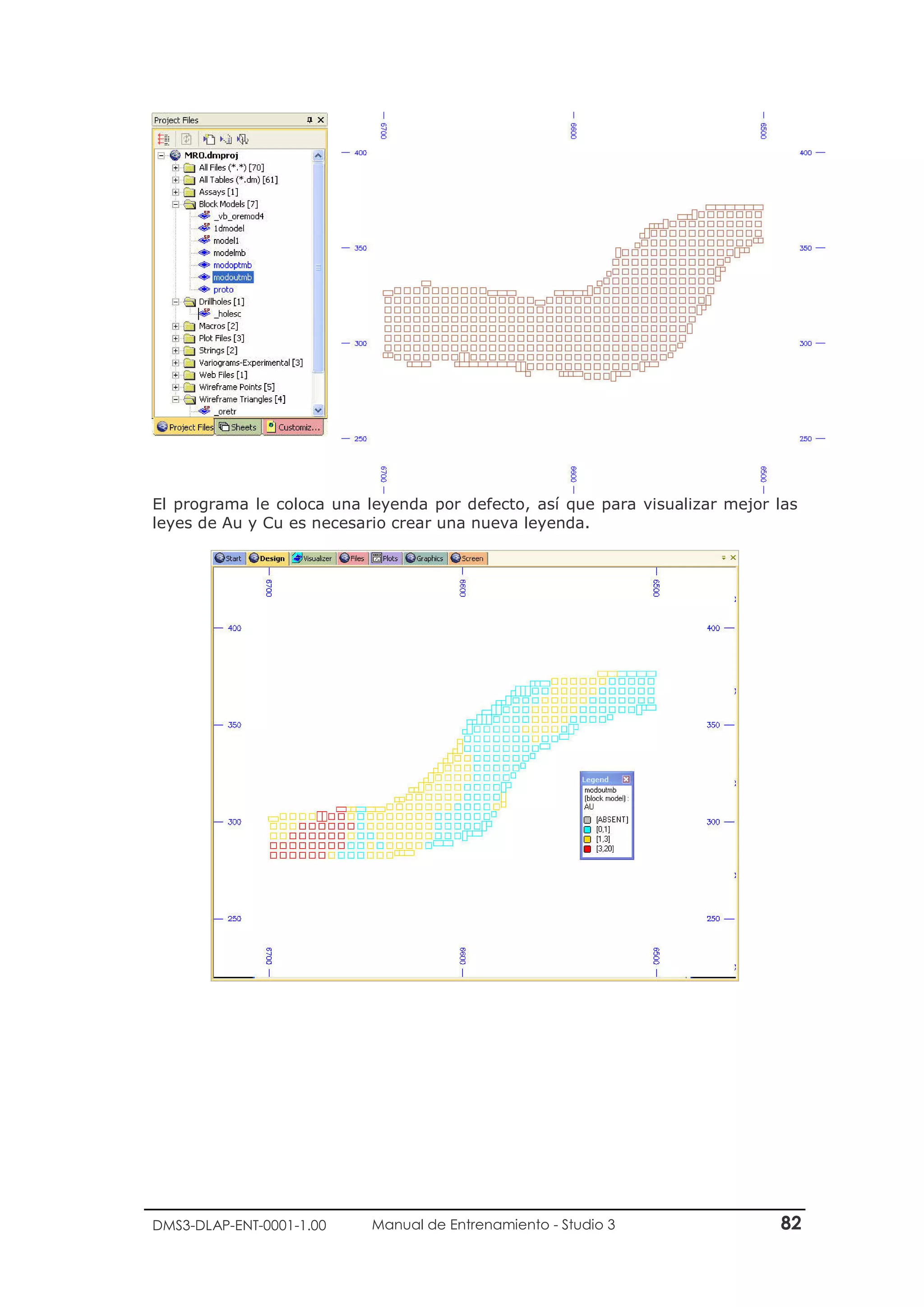

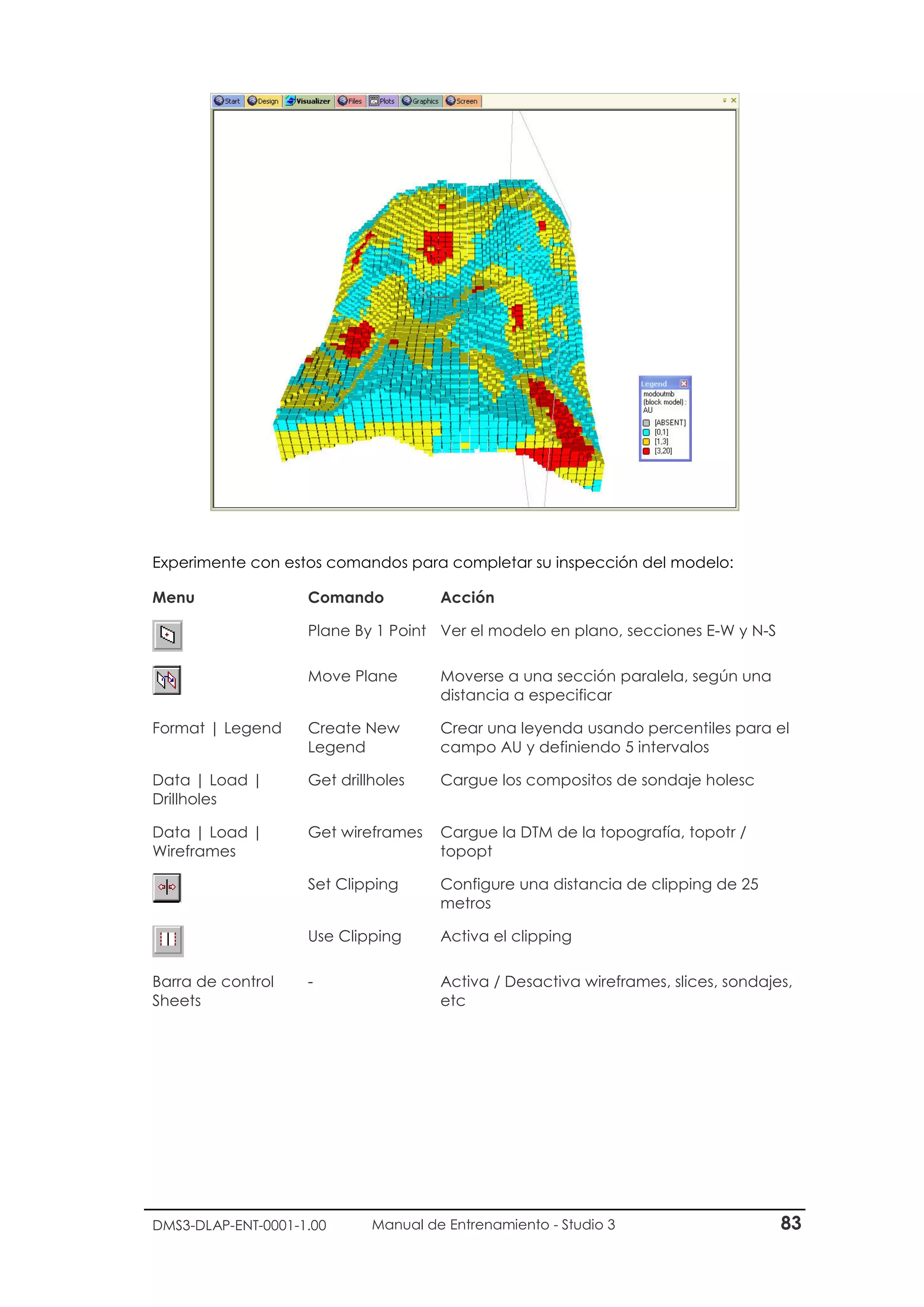

Observando los resultados en una sección 81

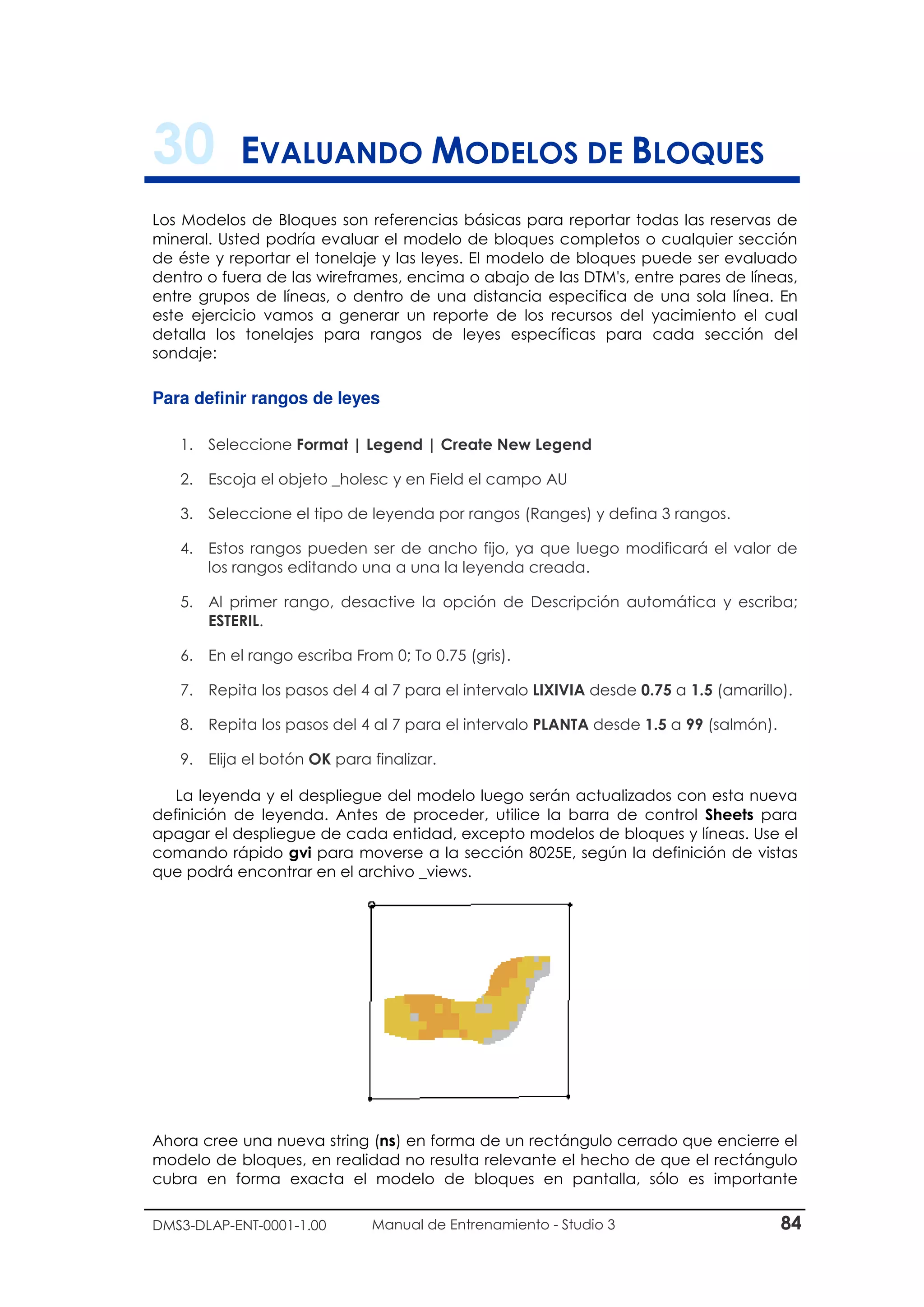

30 Evaluando Modelos de Bloques 84
Para definir rangos de leyes 84

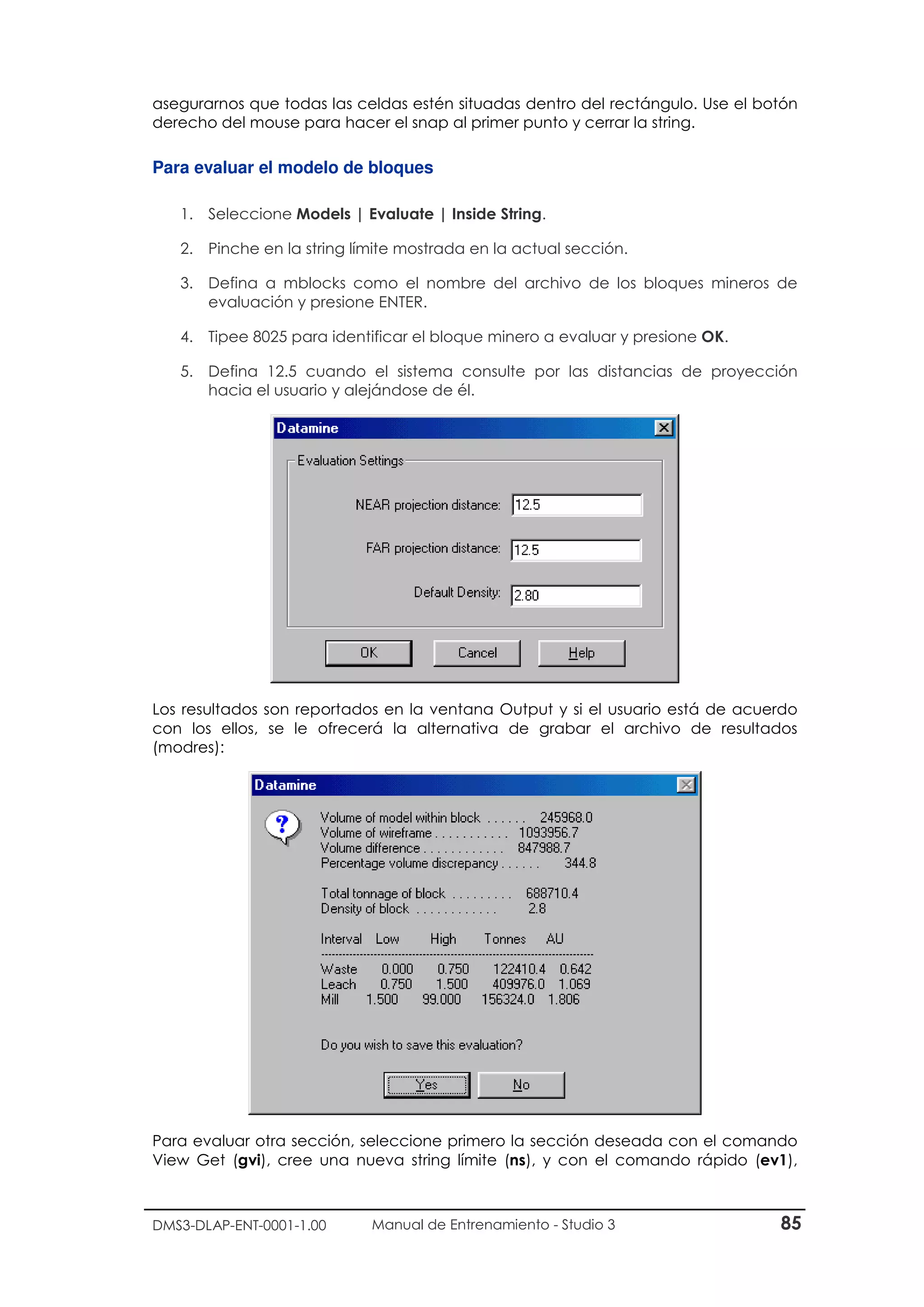

Para evaluar el modelo de bloques 85

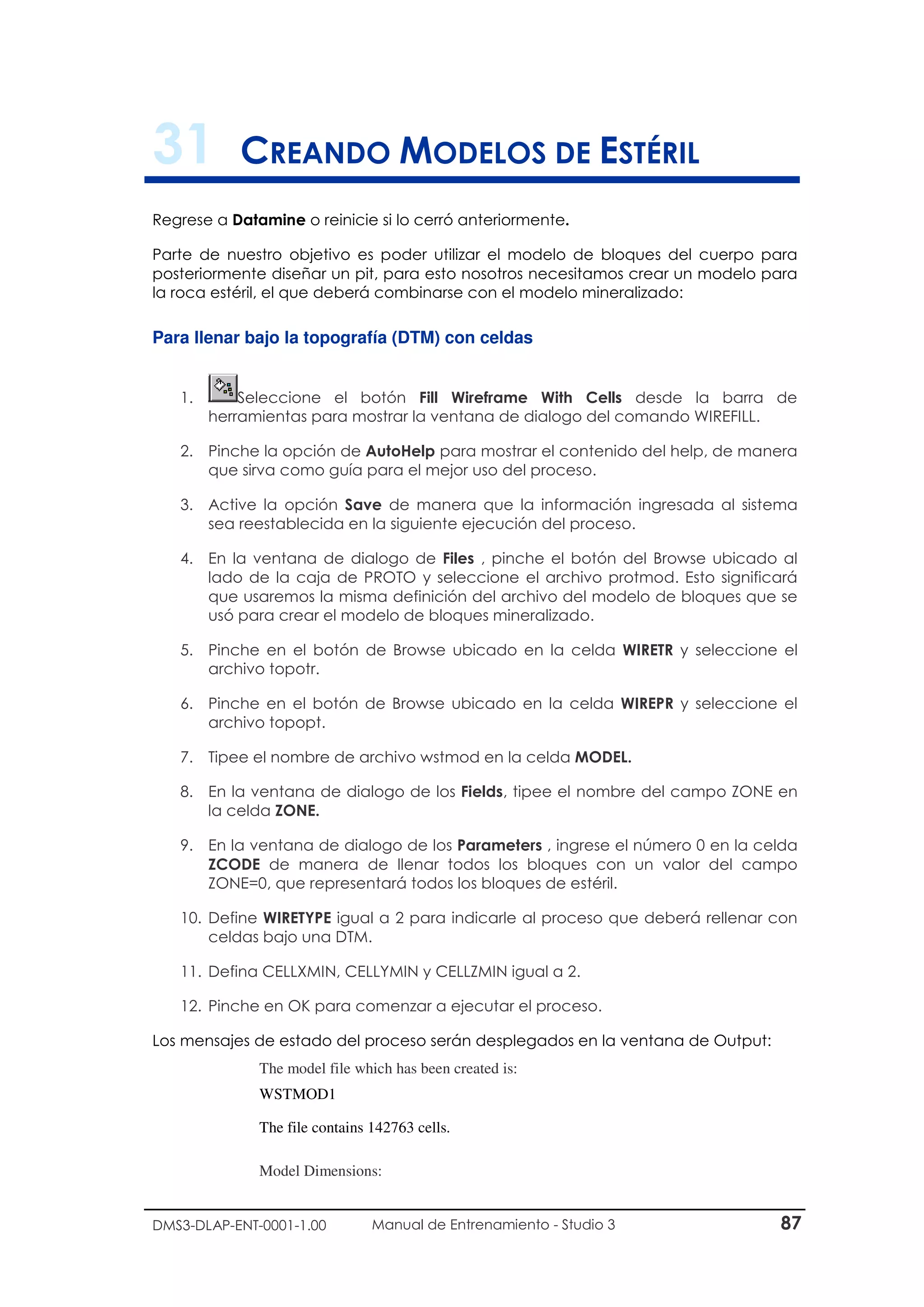

31 Creando Modelos de Estéril 87
Para llenar bajo la topografía (DTM) con celdas 87

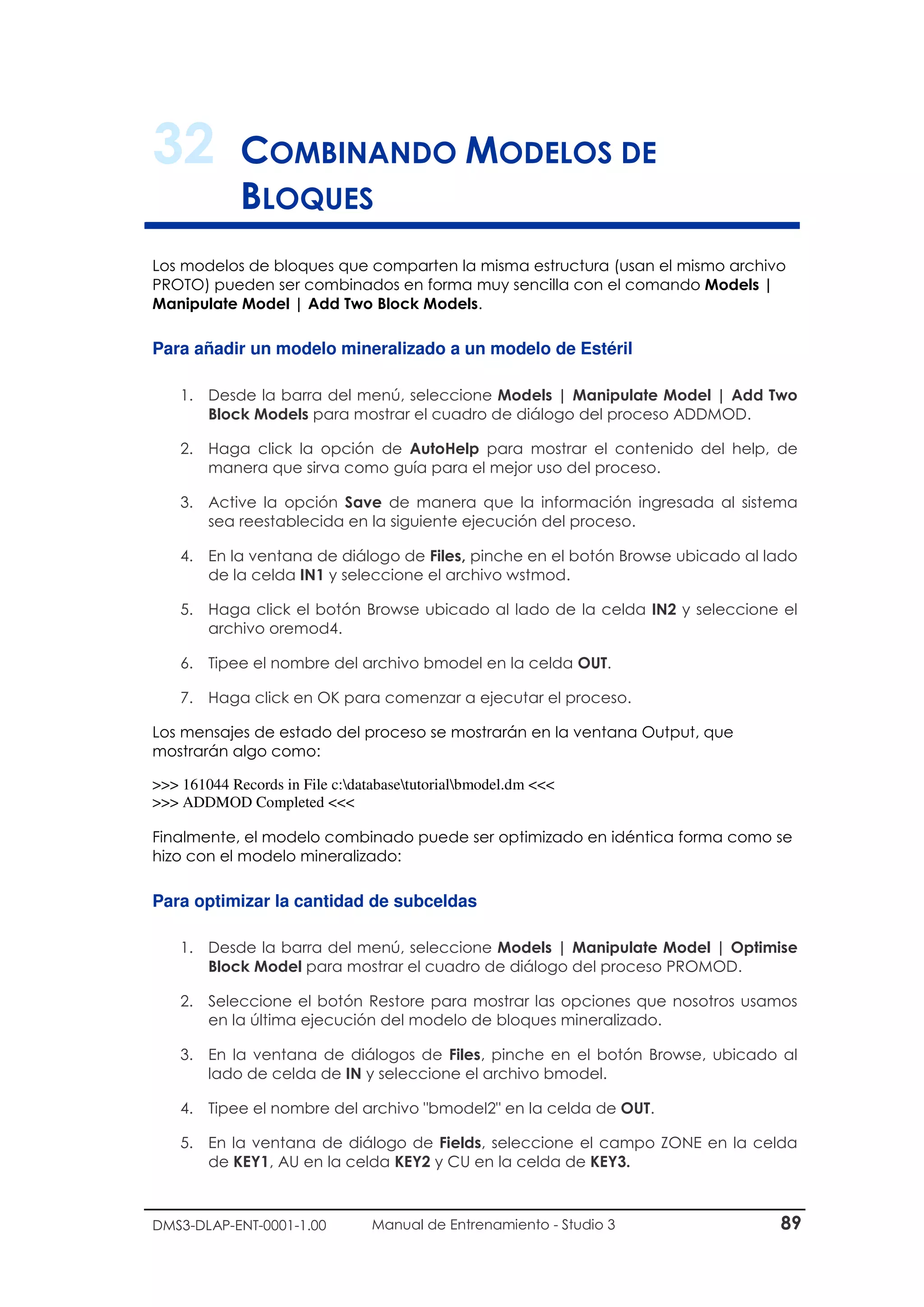

32 Combinando Modelos de Bloques 89
Para añadir un modelo mineralizado a un modelo de Estéril 89
Para optimizar la cantidad de subceldas 89

DMS3-DLAP-ENT-0001-1.00 Manual de Entrenamiento - Studio 3 1

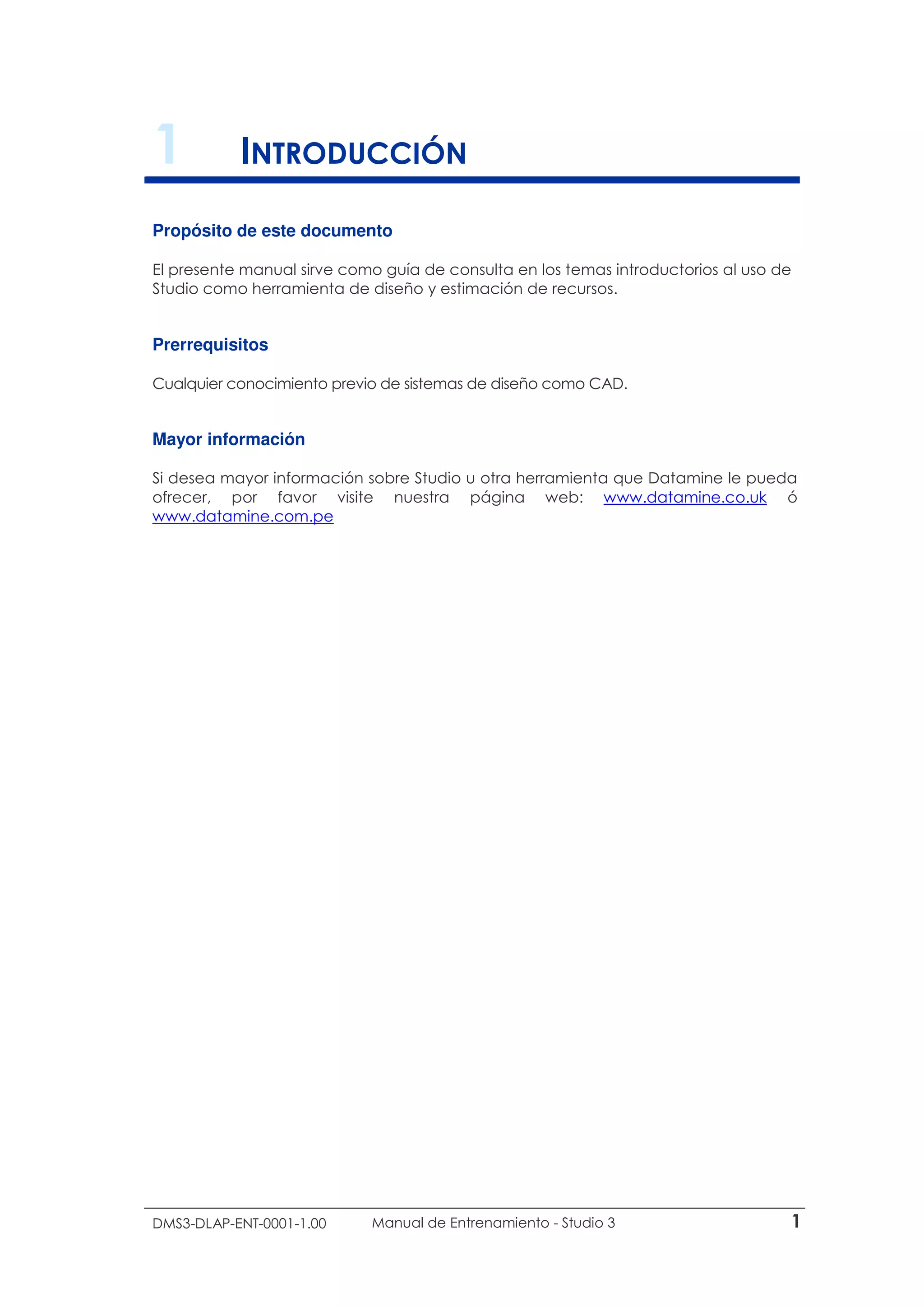

1 INTRODUCCIÓN
Propósito de este documento
El presente manual sirve como guía de consulta en los temas introductorios al uso de
Studio como herramienta de diseño y estimación de recursos.
Prerrequisitos
Cualquier conocimiento previo de sistemas de diseño como CAD.
Mayor información
Si desea mayor información sobre Studio u otra herramienta que Datamine le pueda
ofrecer, por favor visite nuestra página web: www.datamine.co.uk ó
www.datamine.com.pe

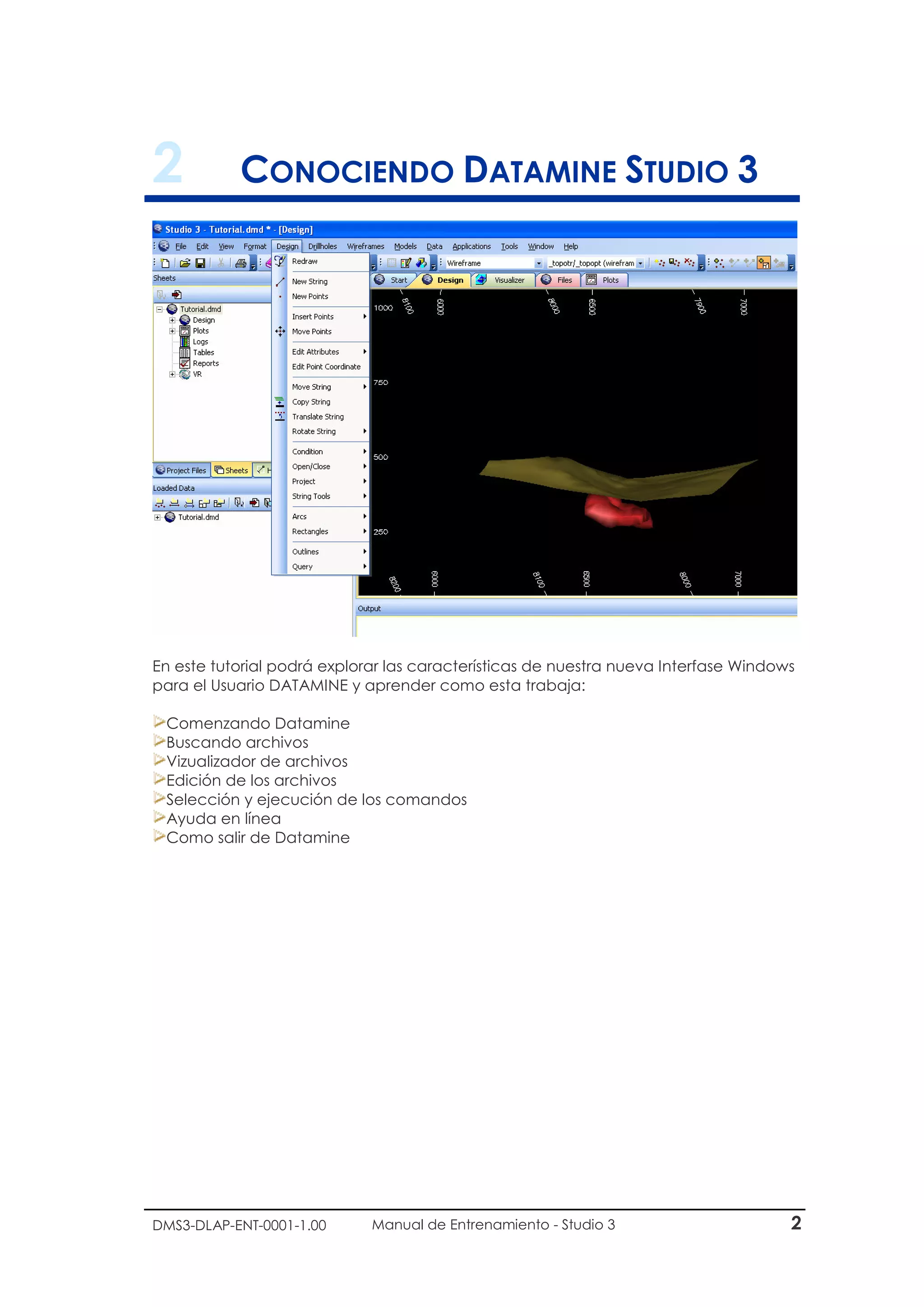

2 CONOCIENDO DATAMINE STUDIO 3
En este tutorial podrá explorar las características de nuestra nueva Interfase Windows
para el Usuario DATAMINE y aprender como esta trabaja:
Comenzando Datamine
Buscando archivos
Vizualizador de archivos
Edición de los archivos
Selección y ejecución de los comandos
Ayuda en línea
Como salir de Datamine

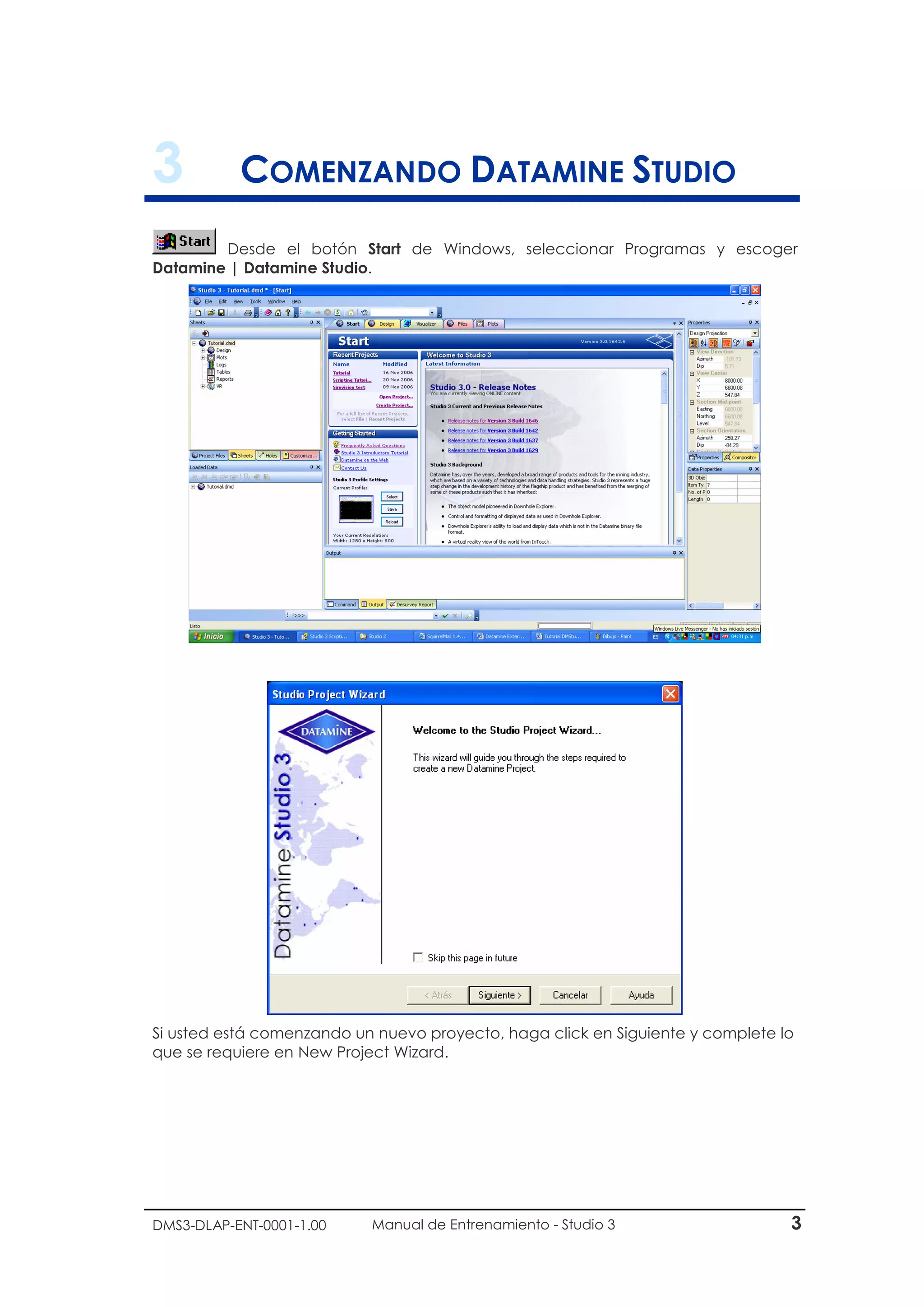

3 COMENZANDO DATAMINE STUDIO
Desde el botón Start de Windows, seleccionar Programas y escoger
Datamine | Datamine Studio.
Si usted está comenzando un nuevo proyecto, haga click en Siguiente y complete lo
que se requiere en New Project Wizard.

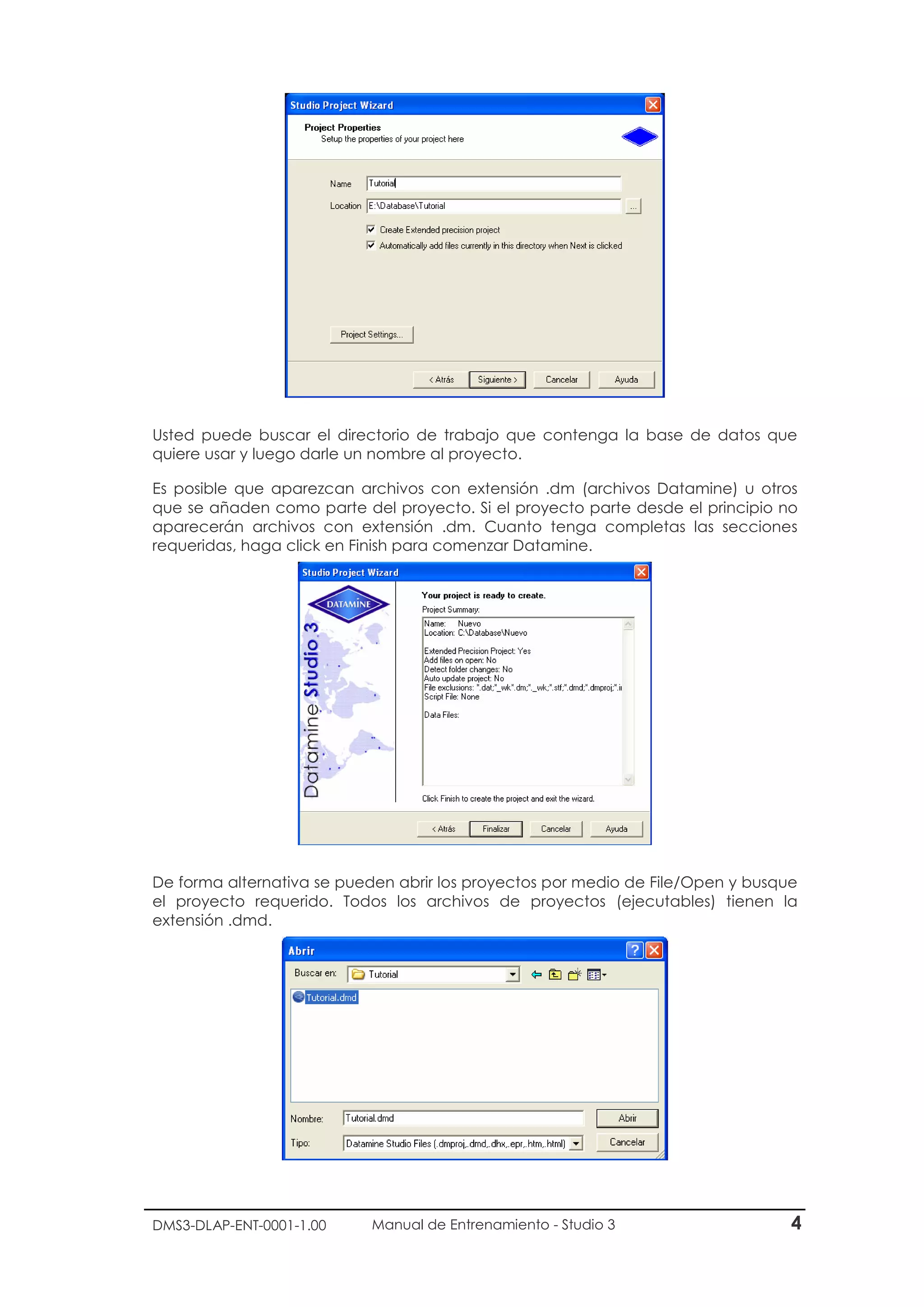

Usted puede buscar el directorio de trabajo que contenga la base de datos que
quiere usar y luego darle un nombre al proyecto.
Es posible que aparezcan archivos con extensión .dm (archivos Datamine) u otros
que se añaden como parte del proyecto. Si el proyecto parte desde el principio no
aparecerán archivos con extensión .dm. Cuanto tenga completas las secciones
requeridas, haga click en Finish para comenzar Datamine.
De forma alternativa se pueden abrir los proyectos por medio de File/Open y busque
el proyecto requerido. Todos los archivos de proyectos (ejecutables) tienen la
extensión .dmd.

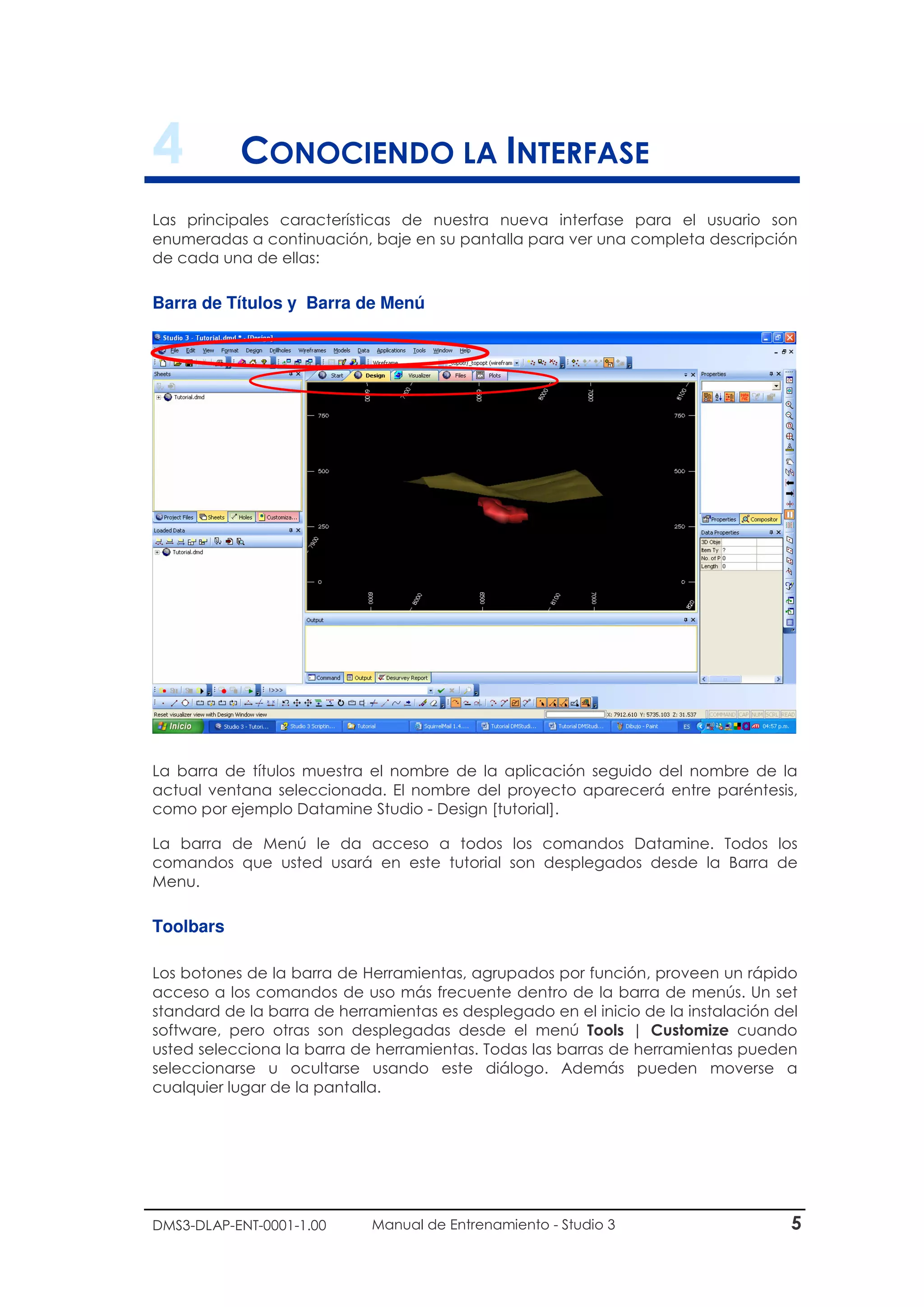

4 CONOCIENDO LA INTERFASE
Las principales características de nuestra nueva interfase para el usuario son
enumeradas a continuación, baje en su pantalla para ver una completa descripción
de cada una de ellas:
Barra de Títulos y Barra de Menú
La barra de títulos muestra el nombre de la aplicación seguido del nombre de la
actual ventana seleccionada. El nombre del proyecto aparecerá entre paréntesis,
como por ejemplo Datamine Studio - Design [tutorial].
La barra de Menú le da acceso a todos los comandos Datamine. Todos los
comandos que usted usará en este tutorial son desplegados desde la Barra de
Menu.
Toolbars
Los botones de la barra de Herramientas, agrupados por función, proveen un rápido
acceso a los comandos de uso más frecuente dentro de la barra de menús. Un set
standard de la barra de herramientas es desplegado en el inicio de la instalación del
software, pero otras son desplegadas desde el menú Tools | Customize cuando
usted selecciona la barra de herramientas. Todas las barras de herramientas pueden
seleccionarse u ocultarse usando este diálogo. Además pueden moverse a
cualquier lugar de la pantalla.

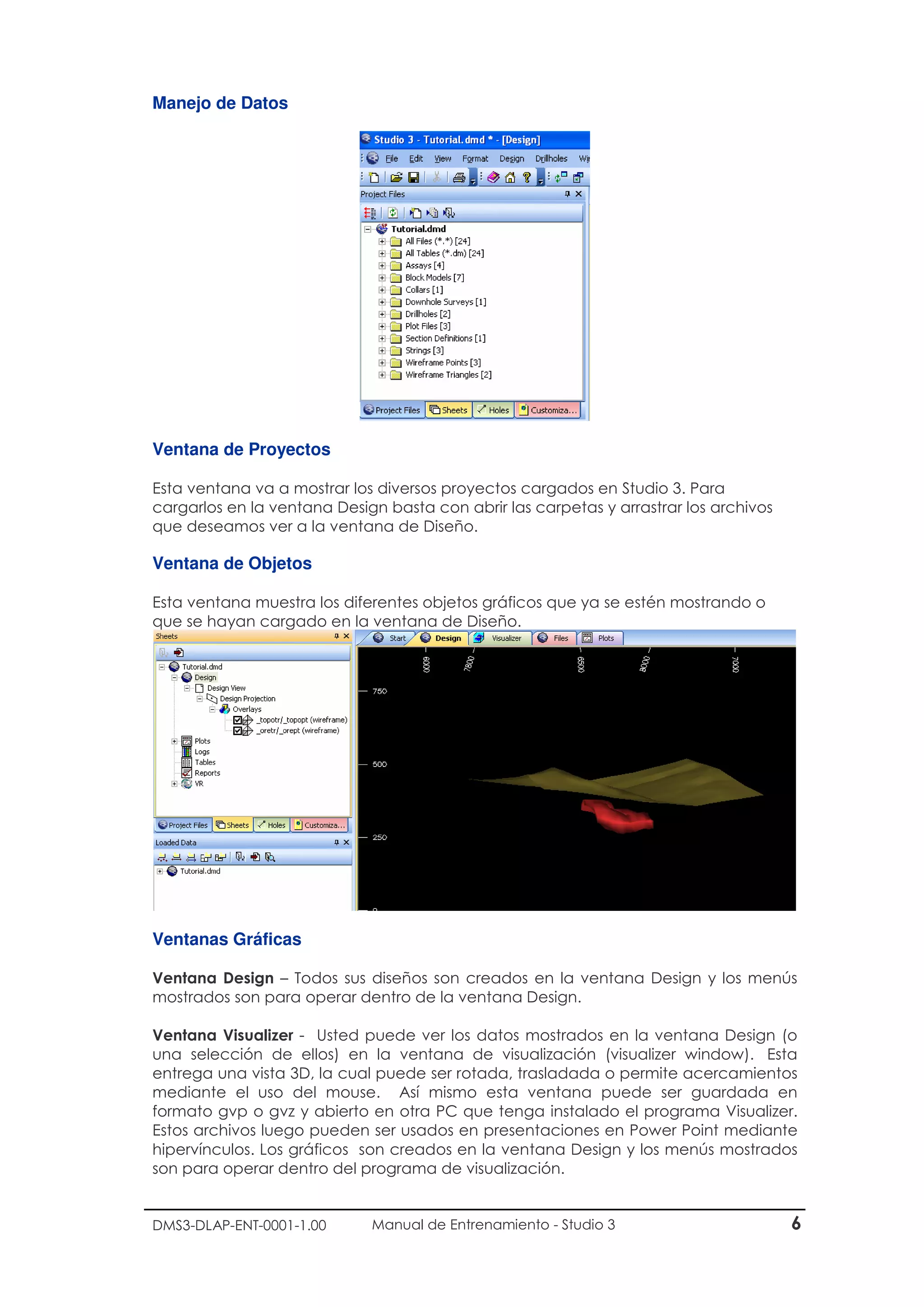

Manejo de Datos
Ventana de Proyectos
Esta ventana va a mostrar los diversos proyectos cargados en Studio 3. Para
cargarlos en la ventana Design basta con abrir las carpetas y arrastrar los archivos
que deseamos ver a la ventana de Diseño.
Ventana de Objetos
Esta ventana muestra los diferentes objetos gráficos que ya se estén mostrando o
que se hayan cargado en la ventana de Diseño.
Ventanas Gráficas
Ventana Design – Todos sus diseños son creados en la ventana Design y los menús
mostrados son para operar dentro de la ventana Design.
Ventana Visualizer - Usted puede ver los datos mostrados en la ventana Design (o
una selección de ellos) en la ventana de visualización (visualizer window). Esta
entrega una vista 3D, la cual puede ser rotada, trasladada o permite acercamientos
mediante el uso del mouse. Así mismo esta ventana puede ser guardada en
formato gvp o gvz y abierto en otra PC que tenga instalado el programa Visualizer.
Estos archivos luego pueden ser usados en presentaciones en Power Point mediante
hipervínculos. Los gráficos son creados en la ventana Design y los menús mostrados
son para operar dentro del programa de visualización.

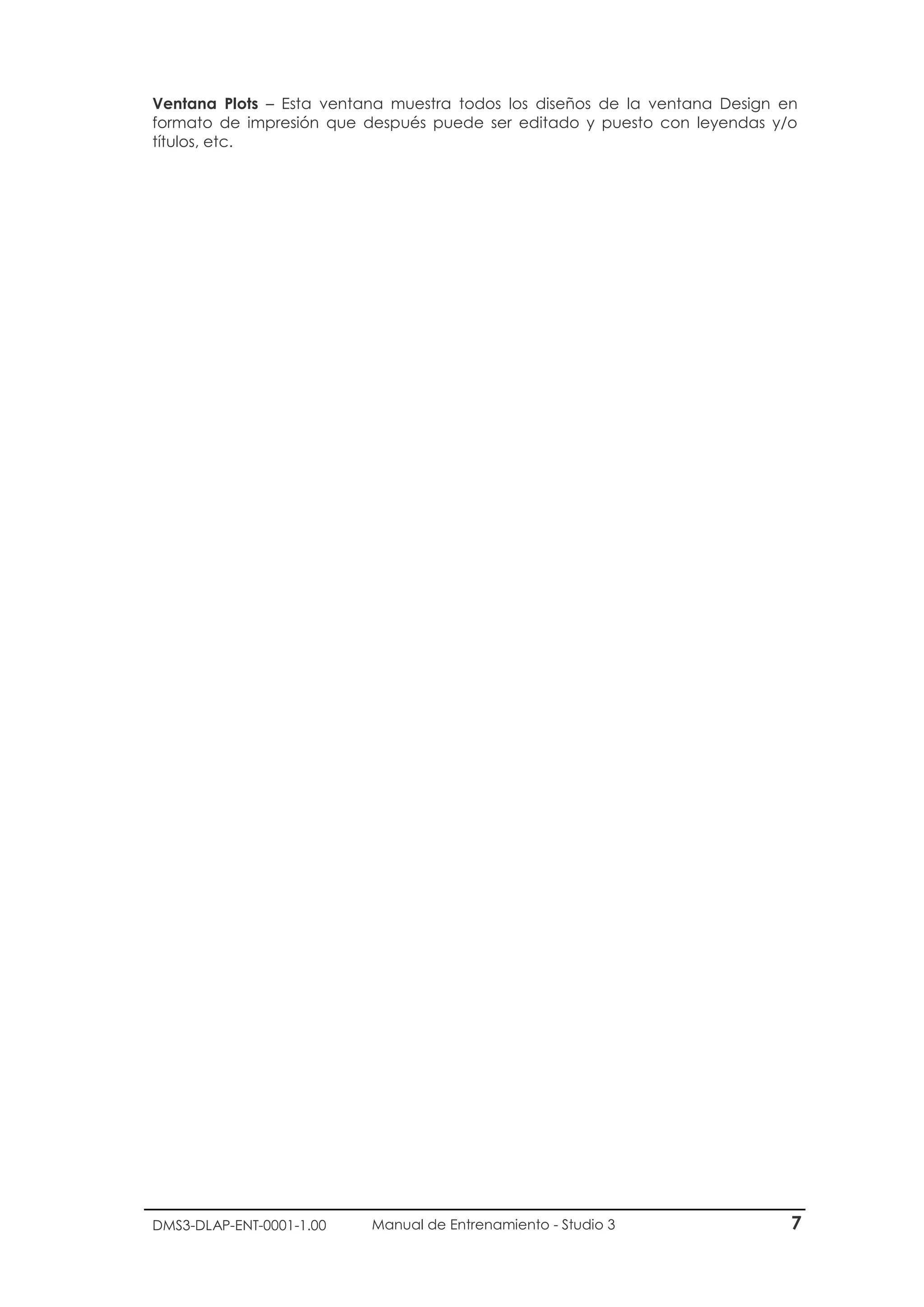

Ventana Plots – Esta ventana muestra todos los diseños de la ventana Design en
formato de impresión que después puede ser editado y puesto con leyendas y/o
títulos, etc.

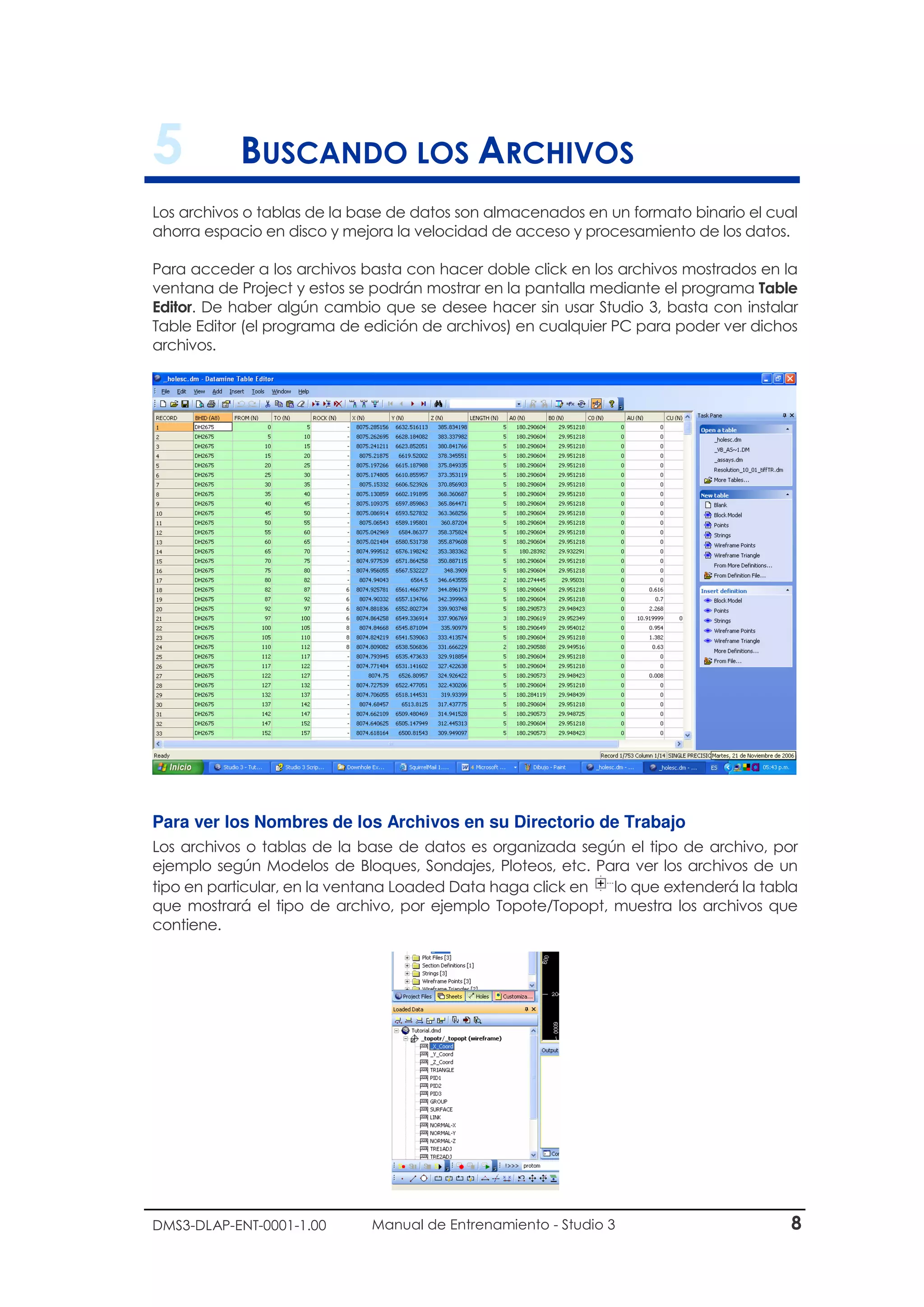

5 BUSCANDO LOS ARCHIVOS
Los archivos o tablas de la base de datos son almacenados en un formato binario el cual
ahorra espacio en disco y mejora la velocidad de acceso y procesamiento de los datos.
Para acceder a los archivos basta con hacer doble click en los archivos mostrados en la
ventana de Project y estos se podrán mostrar en la pantalla mediante el programa Table
Editor. De haber algún cambio que se desee hacer sin usar Studio 3, basta con instalar
Table Editor (el programa de edición de archivos) en cualquier PC para poder ver dichos
archivos.
Para ver los Nombres de los Archivos en su Directorio de Trabajo
Los archivos o tablas de la base de datos es organizada según el tipo de archivo, por
ejemplo según Modelos de Bloques, Sondajes, Ploteos, etc. Para ver los archivos de un
tipo en particular, en la ventana Loaded Data haga click en lo que extenderá la tabla
que mostrará el tipo de archivo, por ejemplo Topote/Topopt, muestra los archivos que
contiene.

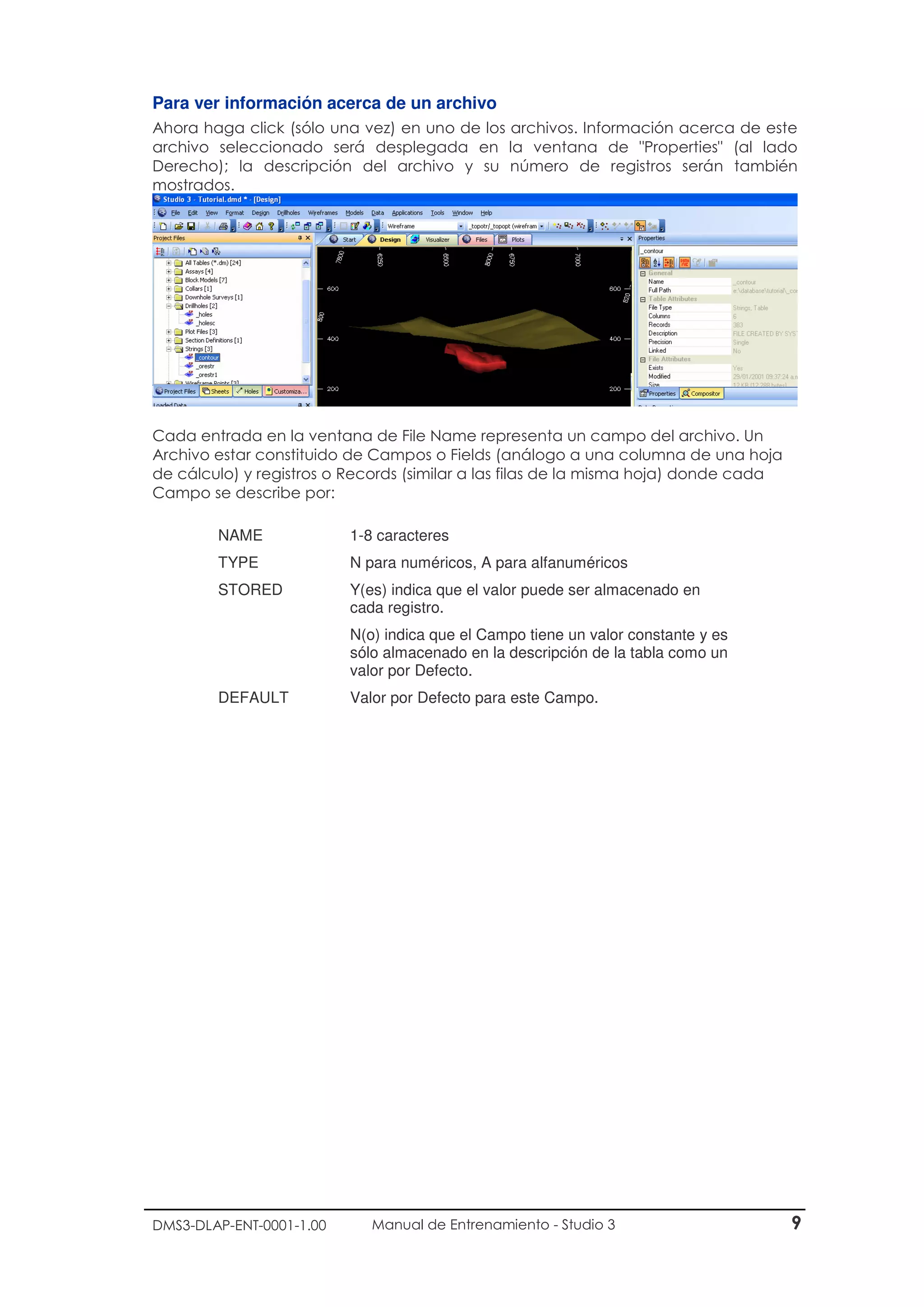

Para ver información acerca de un archivo
Ahora haga click (sólo una vez) en uno de los archivos. Información acerca de este
archivo seleccionado será desplegada en la ventana de "Properties" (al lado
Derecho); la descripción del archivo y su número de registros serán también
mostrados.
Cada entrada en la ventana de File Name representa un campo del archivo. Un
Archivo estar constituido de Campos o Fields (análogo a una columna de una hoja
de cálculo) y registros o Records (similar a las filas de la misma hoja) donde cada
Campo se describe por:
NAME 1-8 caracteres
TYPE N para numéricos, A para alfanuméricos
STORED Y(es) indica que el valor puede ser almacenado en
cada registro.
N(o) indica que el Campo tiene un valor constante y es
sólo almacenado en la descripción de la tabla como un
valor por Defecto.
DEFAULT Valor por Defecto para este Campo.

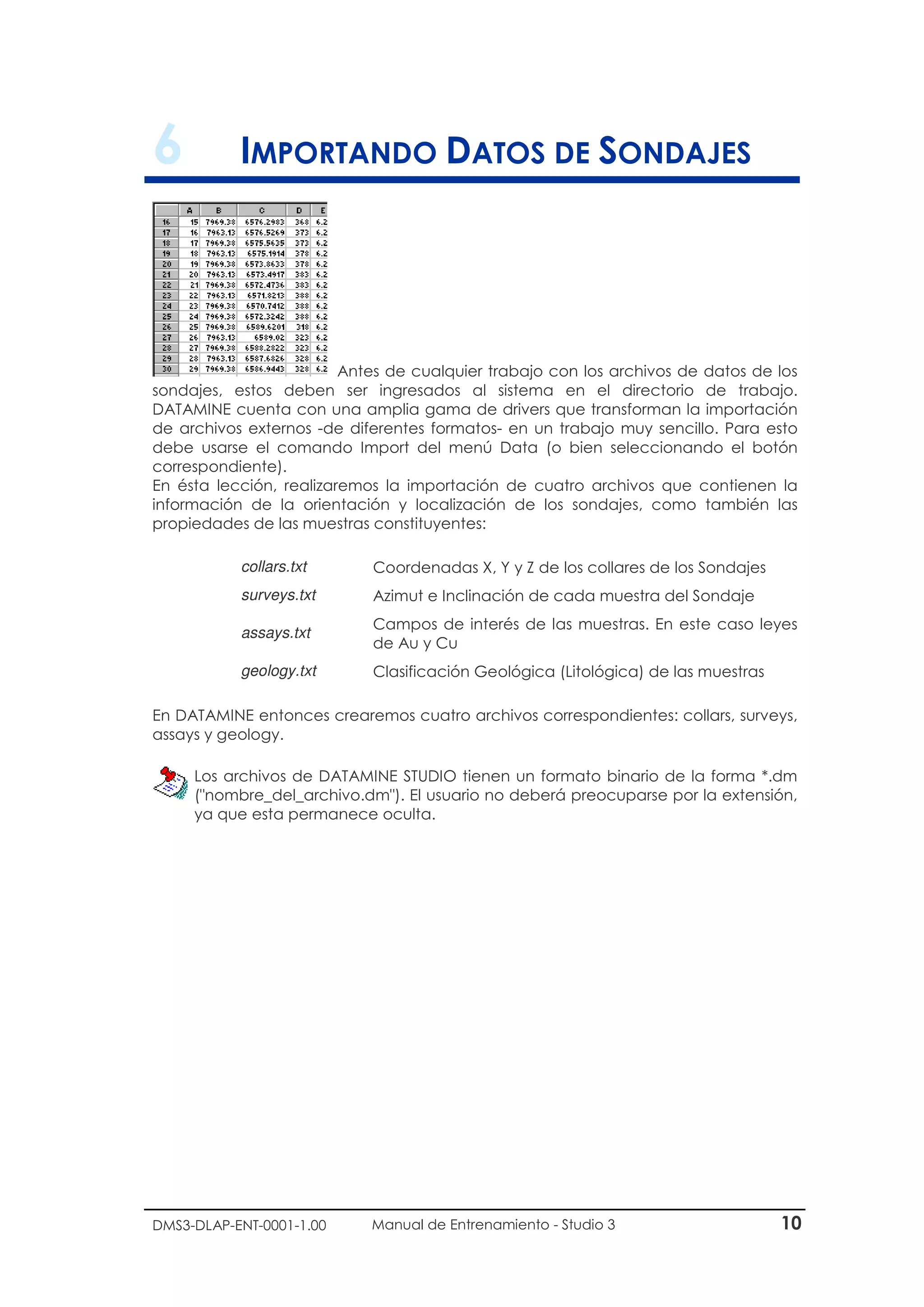

6 IMPORTANDO DATOS DE SONDAJES
Antes de cualquier trabajo con los archivos de datos de los
sondajes, estos deben ser ingresados al sistema en el directorio de trabajo.
DATAMINE cuenta con una amplia gama de drivers que transforman la importación
de archivos externos -de diferentes formatos- en un trabajo muy sencillo. Para esto
debe usarse el comando Import del menú Data (o bien seleccionando el botón
correspondiente).
En ésta lección, realizaremos la importación de cuatro archivos que contienen la
información de la orientación y localización de los sondajes, como también las
propiedades de las muestras constituyentes:
collars.txt Coordenadas X, Y y Z de los collares de los Sondajes
surveys.txt Azimut e Inclinación de cada muestra del Sondaje
assays.txt
Campos de interés de las muestras. En este caso leyes
de Au y Cu
geology.txt Clasificación Geológica (Litológica) de las muestras
En DATAMINE entonces crearemos cuatro archivos correspondientes: collars, surveys,
assays y geology.
Los archivos de DATAMINE STUDIO tienen un formato binario de la forma *.dm
("nombre_del_archivo.dm"). El usuario no deberá preocuparse por la extensión,
ya que esta permanece oculta.

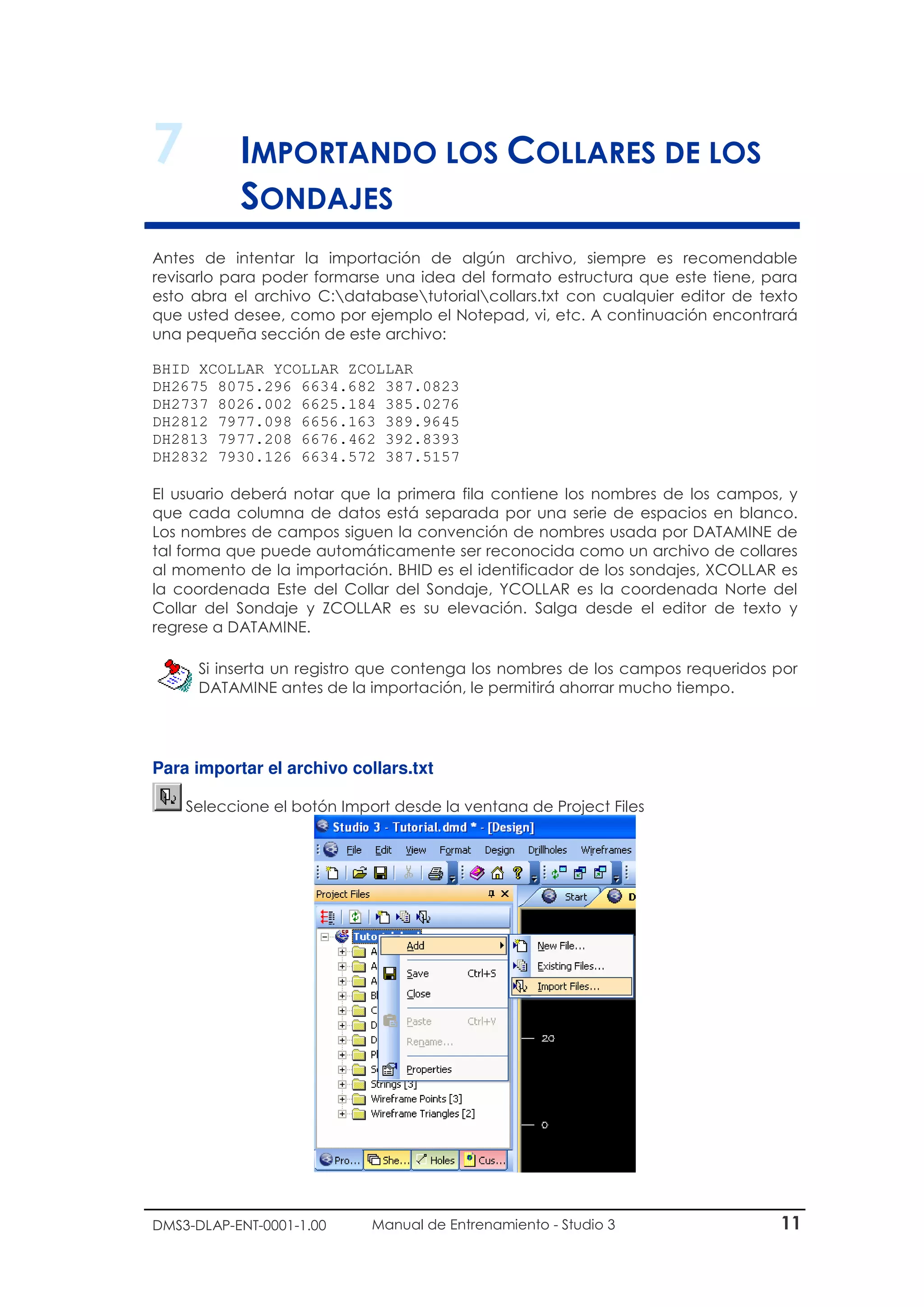

7 IMPORTANDO LOS COLLARES DE LOS
SONDAJES
Antes de intentar la importación de algún archivo, siempre es recomendable
revisarlo para poder formarse una idea del formato estructura que este tiene, para
esto abra el archivo C:databasetutorialcollars.txt con cualquier editor de texto
que usted desee, como por ejemplo el Notepad, vi, etc. A continuación encontrará
una pequeña sección de este archivo:
BHID XCOLLAR YCOLLAR ZCOLLAR
DH2675 8075.296 6634.682 387.0823
DH2737 8026.002 6625.184 385.0276
DH2812 7977.098 6656.163 389.9645
DH2813 7977.208 6676.462 392.8393
DH2832 7930.126 6634.572 387.5157
El usuario deberá notar que la primera fila contiene los nombres de los campos, y
que cada columna de datos está separada por una serie de espacios en blanco.
Los nombres de campos siguen la convención de nombres usada por DATAMINE de
tal forma que puede automáticamente ser reconocida como un archivo de collares
al momento de la importación. BHID es el identificador de los sondajes, XCOLLAR es
la coordenada Este del Collar del Sondaje, YCOLLAR es la coordenada Norte del
Collar del Sondaje y ZCOLLAR es su elevación. Salga desde el editor de texto y
regrese a DATAMINE.
Si inserta un registro que contenga los nombres de los campos requeridos por
DATAMINE antes de la importación, le permitirá ahorrar mucho tiempo.
Para importar el archivo collars.txt

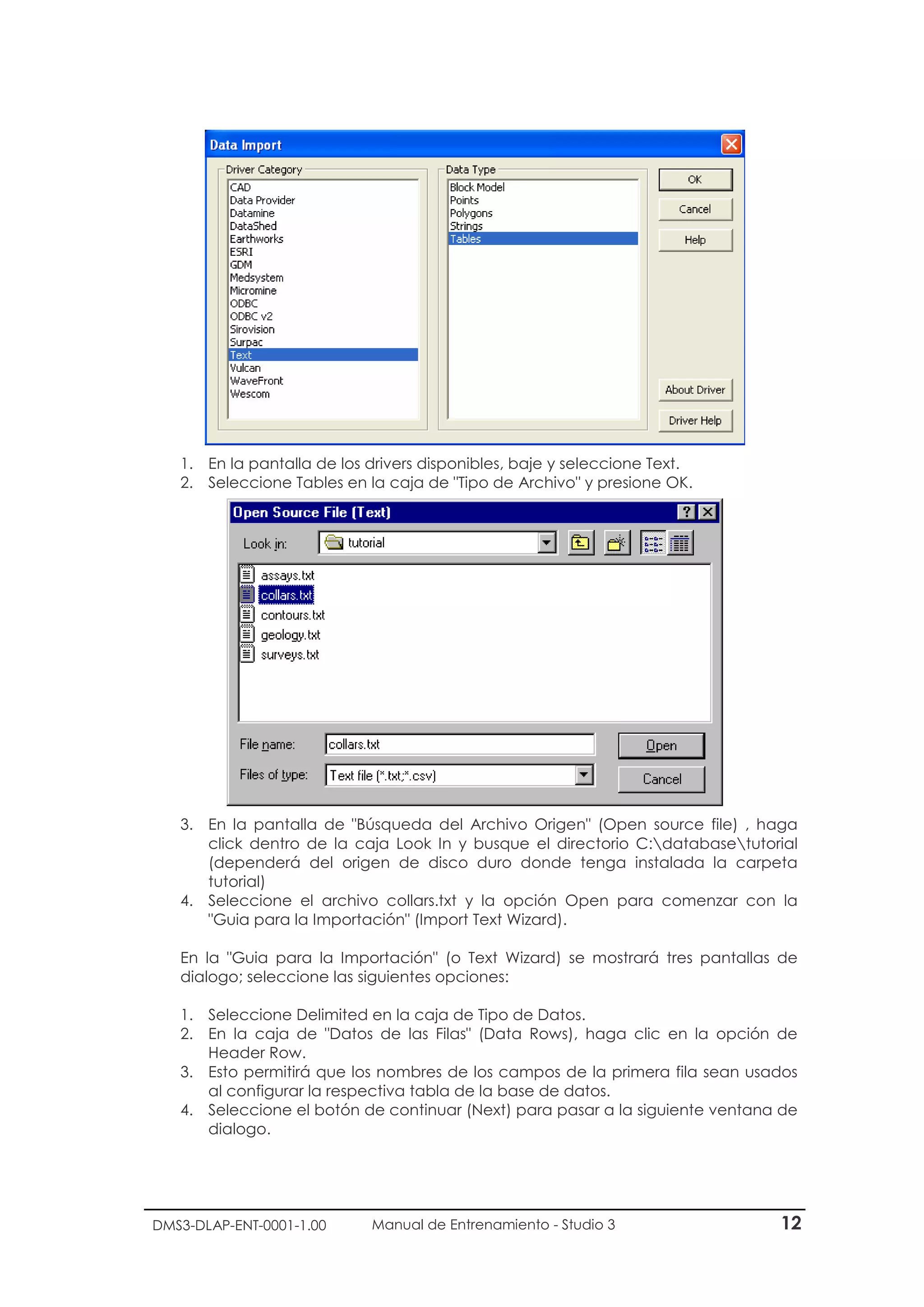

Seleccione el botón Import desde la ventana de Project Files

1. En la pantalla de los drivers disponibles, baje y seleccione Text.
2. Seleccione Tables en la caja de "Tipo de Archivo" y presione OK.
3. En la pantalla de "Búsqueda del Archivo Origen" (Open source file) , haga
click dentro de la caja Look In y busque el directorio C:databasetutorial
(dependerá del origen de disco duro donde tenga instalada la carpeta
tutorial)
4. Seleccione el archivo collars.txt y la opción Open para comenzar con la
"Guia para la Importación" (Import Text Wizard).
En la "Guia para la Importación" (o Text Wizard) se mostrará tres pantallas de
dialogo; seleccione las siguientes opciones:
1. Seleccione Delimited en la caja de Tipo de Datos.
2. En la caja de "Datos de las Filas" (Data Rows), haga clic en la opción de
Header Row.
3. Esto permitirá que los nombres de los campos de la primera fila sean usados
al configurar la respectiva tabla de la base de datos.
4. Seleccione el botón de continuar (Next) para pasar a la siguiente ventana de
dialogo.

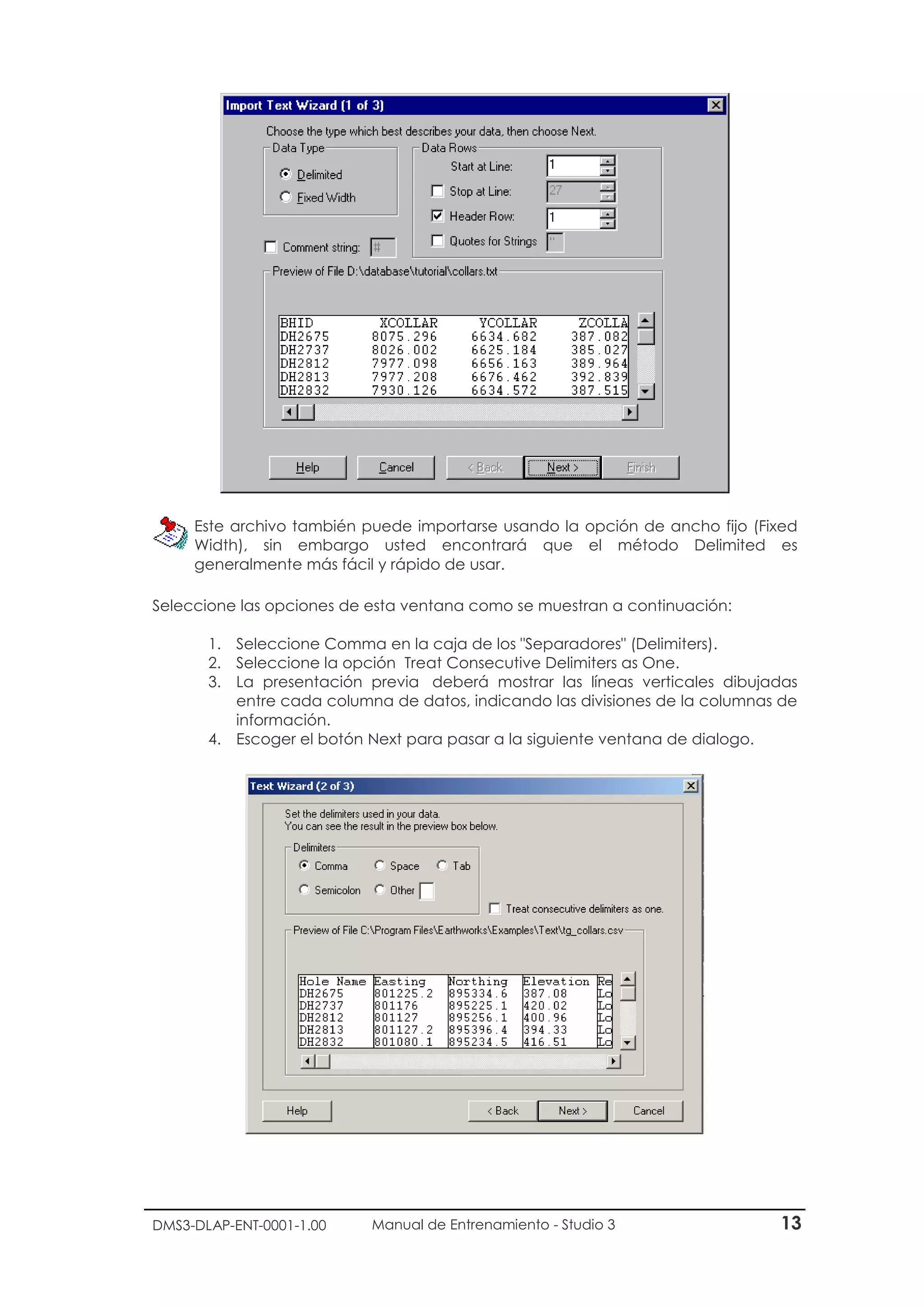

Este archivo también puede importarse usando la opción de ancho fijo (Fixed
Width), sin embargo usted encontrará que el método Delimited es
generalmente más fácil y rápido de usar.
Seleccione las opciones de esta ventana como se muestran a continuación:
1. Seleccione Comma en la caja de los "Separadores" (Delimiters).
2. Seleccione la opción Treat Consecutive Delimiters as One.
3. La presentación previa deberá mostrar las líneas verticales dibujadas
entre cada columna de datos, indicando las divisiones de la columnas de
información.
4. Escoger el botón Next para pasar a la siguiente ventana de dialogo.

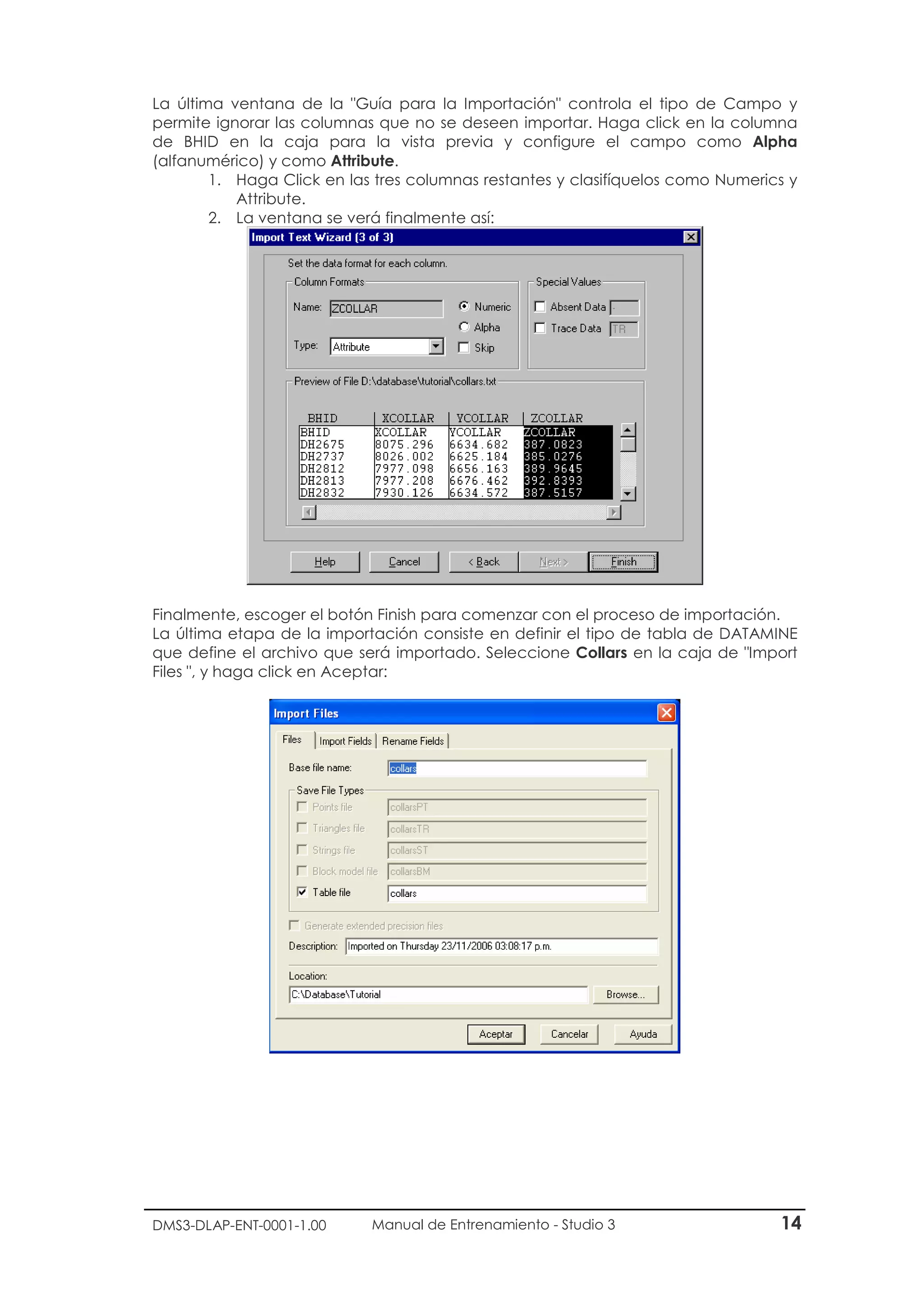

La última ventana de la "Guía para la Importación" controla el tipo de Campo y
permite ignorar las columnas que no se deseen importar. Haga click en la columna
de BHID en la caja para la vista previa y configure el campo como Alpha
(alfanumérico) y como Attribute.
1. Haga Click en las tres columnas restantes y clasifíquelos como Numerics y
Attribute.
2. La ventana se verá finalmente así:
Finalmente, escoger el botón Finish para comenzar con el proceso de importación.
La última etapa de la importación consiste en definir el tipo de tabla de DATAMINE
que define el archivo que será importado. Seleccione Collars en la caja de "Import
Files ", y haga click en Aceptar:

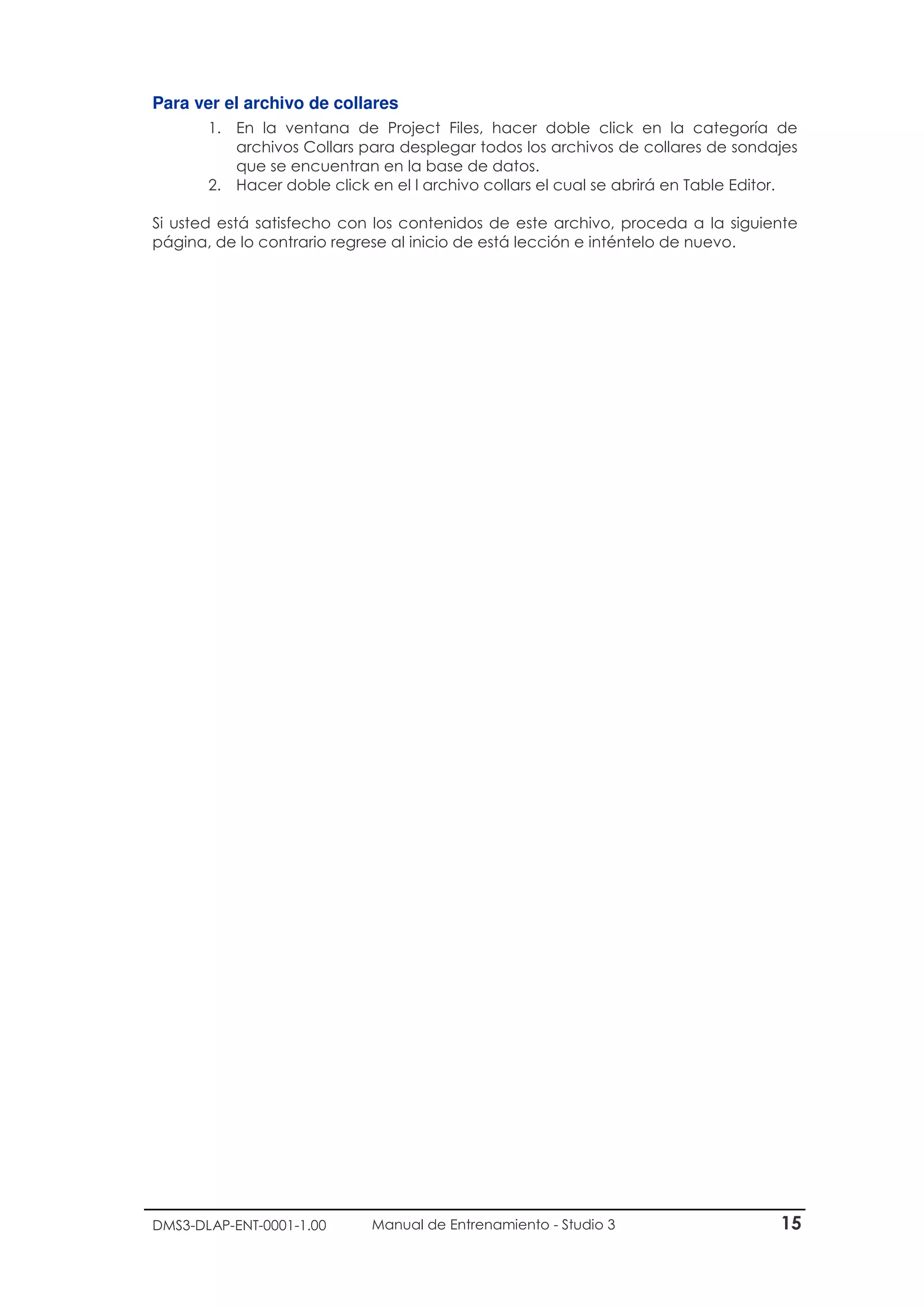

Para ver el archivo de collares
1. En la ventana de Project Files, hacer doble click en la categoría de
archivos Collars para desplegar todos los archivos de collares de sondajes
que se encuentran en la base de datos.
2. Hacer doble click en el l archivo collars el cual se abrirá en Table Editor.
Si usted está satisfecho con los contenidos de este archivo, proceda a la siguiente
página, de lo contrario regrese al inicio de está lección e inténtelo de nuevo.

8 IMPORTANDO EL ARCHIVO DE
DESVIACIONES
Antes de continuar, tome algunos minutos para revisar el archivo de desviaciones:
Abra el archivo databasetutorialsurveys.txt con un editor de texto cualquiera (tal
como el Notepad, vi, etc.). Este tendrá una forma como la siguiente:
BHID,AT,BRG,DIP
DH2675,0.0,180.29,29.95
DH2737,0.0,180.55,30.0
DH2812,0.0,179.91,27.4
DH2813,0.0,180.81,48.38
DH2832,0.0,168.13,29.42
El primer registro tiene nombre de los campos, y cada columna de datos está
separada por una coma. Los nombres de los campos siguen la convención de
nombres usadas por DATAMINE siendo reconocidos automáticamente como
archivos de muestras al momento de la importación. BHID es el identificador del
sondaje (el mismo que en el archivo de collares). AT es la profundidad a lo largo del
taladro en el cual ocurre la desviación, BRG y DIP son el azimut e inclinación
respectivamente de cada muestra independiente. Salga desde el editor de texto y
regrese a DATAMINE.
Para importar el archivo surveys.txt

Seleccione el archivo surveys.txt y la opción Open para comenzar con la "Guía para
la Importación".
La "Guía para la Importación" mostrará tres pantallas de dialogo; seleccione las
siguientes opciones:
Guía de Importación
1. Seleccione Delimited en la caja de " Tipos de Datos".
2. En la caja de "Datos de Filas" , haga click en la opción Header Row.
4. Presionar el botón Next para proceder a la siguiente ventana de diálogo.
5. Seleccione Comma en la caja de los Separadores.
6. La presentación previa mostrará líneas verticales dibujadas entre cada
columna de datos, esta línea indica las divisiones de las columnas de
información.
8. La ventana de dialogo final controla el tipo de campo y permite seleccionar
las columnas que serán ignoradas. Marque en la columna BHID en la caja de
vista previa y configure el campo como Alpha (alfanumérico) y el tipo como
Attribute.
9. Marque en las tres columnas restantes y configúrelas como Numeric y
Attribute.
Seleccione el botón Finish para comenzar la importación del archivo. Los drivers de
importación pueden confirmar que 27 líneas fueron exitosamente leídas.
La ventana de diálogo Import Files de Datamine es desplegada. Escriba surveys en
la caja Base file name y presione Aceptar:

Para ver los archivos desviaciones en la base de datos.
archivos Surveys para desplegar todos los archivos de surveys de sondajes
2. Hacer doble click en el archivo surveys el cual se abrirá en Table Editor.

9 IMPORTANDO LAS LEYES
Abra el archivo databasetutorialassays.txt con su editor de texto de preferencia,
por ejemplo Notepad. Este tendrá la siguiente forma:
BHID FROM TO AU CU
DH2675 0.00 69.75 0.00 0.03
DH2675 69.75 72.00 0.00 0.03
DH2675 72.00 74.00 0.00 0.03
DH2675 74.00 76.00 0.00 0.03
DH2675 76.00 78.00 0.00 0.03
DH2675 78.00 80.00 0.00 0.03
El primer registro contiene los nombres de los campos y cada columna de datos es
separada por una serie de espacios. Los nombres de campos siguen la convención
de nombres usada por DATAMINE de tal forma que puede automáticamente ser
reconocida como un archivo de muestras al momento de la importación. BHID es el
identificador del sondaje, FROM es la distancia a lo largo del pozo del inicio de cada
muestra, TO es la distancia a lo largo del pozo del fin de cada muestra, y los campos
AU y CU son campos de leyes definidos por los usuarios. Salga desde el editor de
texto y regrese a DATAMINE.
Para importar el archivo assays.txt

Seleccione el archivo assays.txt y la opción Open para comenzar con la "Guía para
la Importación".
4. En la caja de "Datos de Filas”, haga click en la opción Header Row.
7. Seleccione Space en la caja de los Separadores.
información.
9. Presionar el botón Next para proceder a la siguiente ventana de diálogo. Si
en algún momento existe un campo que no desee leer en la importación,
activar la opción Skip, caso contrario desactivarla si desea que determinado
campo se considere como parte de la importación.
Attribute.
Attribute.
La ventana de diálogo Import Files de Datamine es desplegada. Escriba assays en

Para ver los archivos de Leyes en la base de datos.
archivos Assays para desplegar todos los archivos de assays de sondajes
2. Hacer doble click en el archivo assays el cual se abrirá en Table Editor.

10 IMPORTANDO LA LITOLOGÍA
Abra el archivo databasetutorialgeology.txt con un editor de texto cualquiera (tal
como el Notepad, vi, etc.). Este tendrá una forma como la siguiente:
BHID FROM TO ROCK
DH2675 82.0 100.0 6.0
DH2675 100.0 112.0 8.0
DH2737 64.0 86.0 6.0
DH2737 86.0 116.0 8.0
DH2812 65.6 78.0 6.0
DH2812 78.0 106.0 8.0
El primer registro contiene los nombres de los campos, y cada columna de datos
esta separada por espacios en blanco. Los nombres de campos siguen la
convención de nombres usada por DATAMINE de tal forma que puede
automáticamente ser reconocida como un archivo de muestras al momento de la
importación. BHID es el identificador del sondaje, FROM es la distancia a lo largo del
taladro desde el inicio de cada muestra, TO es la distancia a lo largo del taladro al
fin de cada muestra, y ROCK es la litología definida por el usuario (campo de tipo de
ROCA). Salga desde el editor de texto y regrese a DATAMINE.
Para importar el archivo geology.txt

Seleccione el archivo geology.txt y la opción Open para comenzar con la "Guía
para la Importación".
2. En la caja de "Datos de Filas", haga click en la opción Header Row.
5. Seleccione Space en la caja de los Separadores.
información.
7. Presionar el botón Next para proceder a la siguiente ventana de diálogo. Si
en algún momento existe un campo que no desee leer en la importación,
activar la opción Skip, caso contrario desactivarla si desea que determinado
campo se considere como parte de la importación.
Attribute.
Attribute.
La ventana de diálogo Import Files de Datamine es desplegada. Escriba geology en

Para ver los archivos de litología en la base de datos.
archivos Assays para desplegar todos los archivos de assays de sondajes
4. Hacer doble click en el archivo assays el cual se abrirá en Table Editor.

11 PROCESANDO LOS DATOS DE LOS
SONDAJES
En la lección previa, nosotros importamos los datos de sondajes de collares,
desviaciones, muestras de leyes y litología. El usuario tiene ahora los siguientes
archivos en su base de datos:
Archivos del
Usuario
Registros Descripción Archivo de
Iniciales
collars 26 Coordenadas de los collares de los
Sondajes
_collars
surveys 27 Desviaciones de cada muestra _surveys
assays 721 Leyes de Oro y Cobre _assays
geology 53 Litología _geology
Use los archivos iniciales e ingréselos si todavía no lo hace.
En esta lección el usuario aprenderá como calcular las coordenadas 3D de
las muestras y a analizar y compositar esos archivos. El archivo final contiene la
posición y orientación 3D de cada muestra del sondaje además de cualquier
información adicional, tales como leyes y litología.

12 SONDAJES EN 3D
Para calcular las coordenadas 3D de los archivos de los Sondajes
1. Escoger el botón Validate and Desurvey desde el menú de botones
para ejecutar el superproceso HOLES3D o en el menú la opción
2. En la carpeta de Files, seleccionar en el botón del "Buscador de Archivos"
para seleccionar los archivos de entrada: collars en la caja de COLLAR,
surveys en la caja de SURVEY, assays en la caja de SAMPLE1 y geology en
la caja de SAMPLE2.
3. Escriba holes en la caja de OUT.
4. En la carpeta de Fields, asigne el nombre respectivo de los campos en su
caja correspondiente: BHID en la caja BHID, XCOLLAR en la caja
XCOLLAR, y así sucesivamente hasta el campo DIP. Los nombres de los
campos seleccionados pueden cambiarse por algún otro campo
existente desde la lista anexada a cada caja.
5. Seleccione OK para ejecutar el proceso.
El superproceso HOLES3D optimiza algunas de las tareas al momento de procesar los
datos de los archivos de sondajes:
• Collares ordenados por BHID (MGSORT)
• Desviaciones ordenadas por BHID y AT (MGSORT)
• Muestras ordenadas por BHID y FROM (MGSORT)
• Geología ordenada por BHID y FROM (MGSORT)
• Une (respetando todas las divisiones) los archivos de Muestras y Geología
(HOLMER)
• Collars is joined to the merged Assays and Geology file (SUBJOI)
• Se generan las muestras con coordenadas en 3D (DESURV)
El archivo holes tendrá un total de 686 registros.
Cada uno de los puntos optimizados por HOLES3D tiene su comando
equivalente en DATAMINE (especificado entre paréntesis). Si el usuario desea
optimizar aún más el proceso de cálculo de las coordenadas 3D, se le
recomienda usar los procesos alternativos indicados entre paréntesis.

13 ESTADÍSTICA DE LOS SONDAJES
En la ventana Project Files, haga doble click en la categoría de archivos de Sondajes
(Drillholes), allí seleccione el archivo recién generado (holes), de tal forma que
conozca los campos que posee el archivo de sondajes con coordenadas 3D:
Campo Descripción
BHID Nombre del Identificador de cada Sondaje
X, Y, Z Coordenadas del centroide de cada Muestra
LENGTH Largo de las Muestras
A0 Azimut de la Muestra
B0 Inclinación de la Muestra
C0 No usado
FROM Profundidad a lo largo del Taladro al Inicio de la
Muestra
TO Profundidad a lo largo del Taladro al Final de la
Muestra
AU, CU,
ROCK
Atributos de cada Muestra
RADIUS No usado
DATAMINE dispone de un amplio rango de herramientas de propósito general y
especializado al área de exploraciones y geoquímica. Marque en el nombre del
comando mostrado en la siguiente tabla para ver algunos ejemplos:
Contar los diferentes
registros en un campo
Menu: Applications | Statistical Processes | Statistical
Utilities| Count on Keyfields
Barra de
Herramientas:
(Ninguno)
Ejemplo: Cuenta las ocurrencias de cada (ordenado)
tipo de roca en el campo ROCK
Computo de Parámetros
Estadísticos
Menu: Applications |Statistical Processes | Compute
Statistics
Barra de
Herramientas:
Ejemplo: Calcula la estadística de las leyes para la Roca
Tipo 8
Cálculo de estadística bi-
variable
Menu: Applications |Statistical Processes| Calculate
Bivariate Statistics
Barra de
Herramientas:
Ejemplo: Calcula las estadísticas de las leyes para el rock
type 8

14 COMPOSITANDO LAS MUESTRAS
El compósito es una técnica estándar usada para la regularización del largo o bien
de la altura (distancia en la vertical) de las muestras.
Para crear los compósitos
1. Seleccione el botón Composite Down Drillholes del menú de botones
para poder mostrar la ventana del comando COMPDH.
2. En la carpeta de Files, use el botón de Buscador de Archivos para
seleccionar el archivo holes dentro de la caja de IN.
3. Escriba el nombre de holesc en la caja de OUT.
4. En la carpeta de Fields, ingrese los campos: BHID en la caja BHID, FROM
en la caja de FROM, TO en la caja de TO y ROCK en la caja de ZONE. El
nombre de los campos seleccionados puede cambiarse por algún otro
desde el listado anexado a cada una de las cajas.
5. Especifique ROCK en la caja de ZONE para asegurar que comience un
nuevo compósito cada vez que se produzca una variación litológica.
6. En la carpeta de Parameters, escriba 5 en la caja de INTERVAL de tal
forma que los compósitos tengan un largo de 5 metros de largo, y un
valor para MINCOMP de 0.001
7. Haga click en OK.
Los resultados son mostrados en la "Ventana de Salida":
>>> COMPOSITING WITHIN FIELD ROCK
>>> 500 SAMPLES PROCESSED
>>> 753 RECORDS IN FILE HOLESC
>>> 686 SAMPLES INPUT
>>> 753 COMPOSITES OUTPUT
Intente con el botón o el menú Drillholes | Drillhole Proceses|Composite Over
Benches y cree el compósito respetando la altura de los bancos.
Haga click en la opción de AutoHelp para ver información adicional acerca
de cada parámetro del proceso.

15 VISUALIZACIÓN Y PLOTEO DE
SECCIONES
Los archivos de ploteo pueden ser creados en forma interactiva en la Ventana
Design, o alternativamente usando algunos procesos DATAMINE. La creación
interactiva tiene la ventaja que "el usuario ve lo que va a plotear", lo que facilita
bastante las tareas de ploteo. La Ventana Design tiene la característica de
multiploteo que se encarga de este tipo de situaciones en donde se necesita
generar una familia de secciones o plantas de ploteo. Como se mencionó
anteriormente, usted puede también usar los comandos de ploteo de DATAMINE,
para esto simplemente grabe en una macro los procesos utilizados en la creación de
un sólo archivo de ploteo y luego edite su macro para añadirle secciones
adicionales.

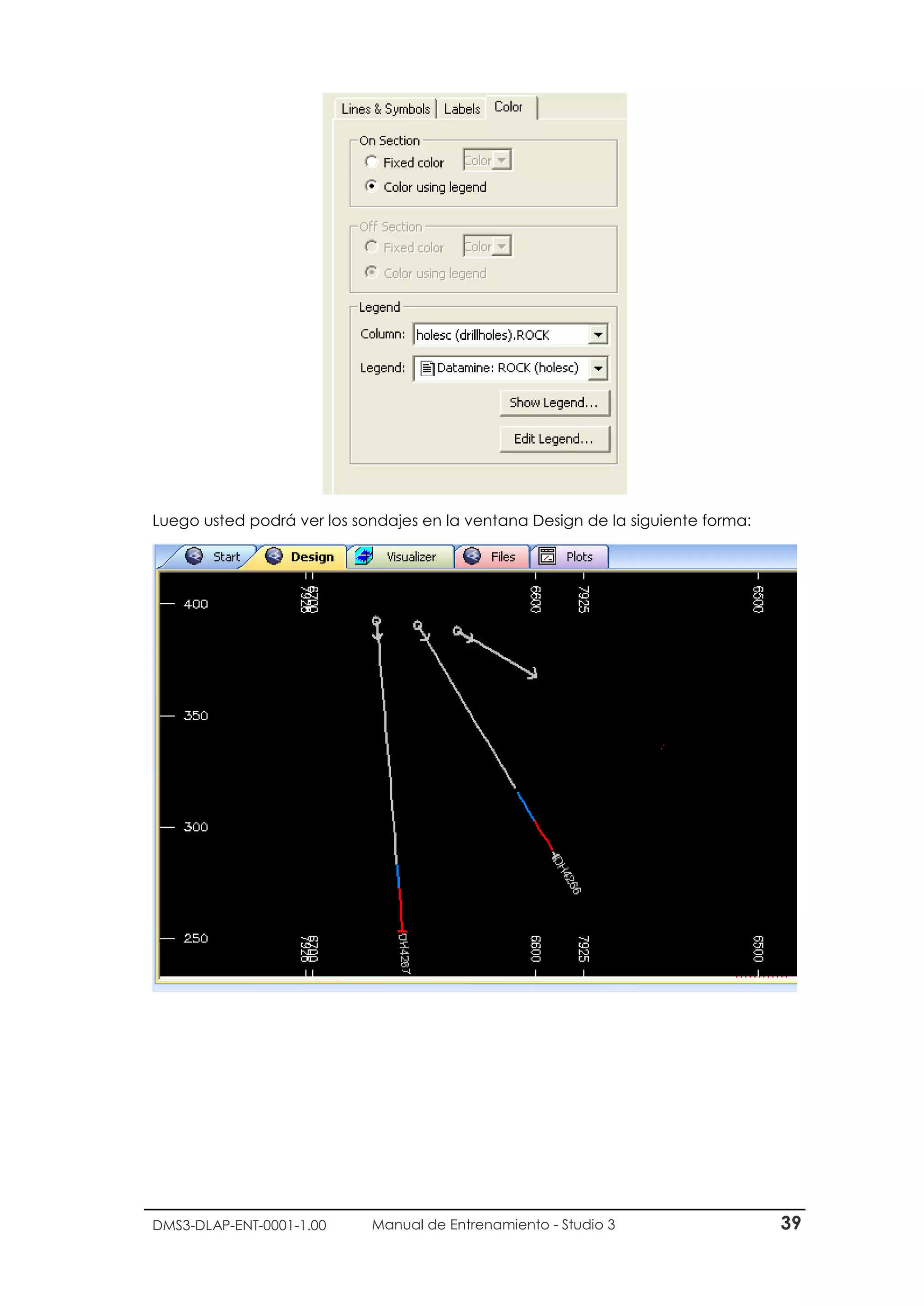

Cargando Sondajes en la Ventana Design
Los sondajes compositados que creamos anteriormente, deben ser cargados en la
ventana Design antes que podamos visualizarlos:
15.1 Para cargar el archivo de sondajes compositado
1. Elija el menú Data | Load | Static Drillholes.
2. Busque el archivo holesc y presione Select.
La ventana Design permanece mostrando una vista en planta (vista por defecto)
centrada en el origen del sistema de coordenadas, por lo que los sondajes aún no
están visibles.
La opción de cargado rápido que también se puede trabajar es:
1. Buscar el archivo a cargar en la pantalla de Project Files

2. Seleccionar el archivo y arrastrarlo desde la ventana Project Files a la
ventana Design
Con esta opción de cargado rápido de archivos es que podemos visualizar
rápidamente no solo los sondajes sino cualquier archivo generado en Studio.
Para centrar la vista con respecto a los datos cargados
Desde el menú principal elija View | Zoom | All Data.
Los sondajes deberían ahora mostrarse en la vista en planta por defecto.
Cada comando en los menús de la ventana Design tiene su
correspondiente "Quick Command" (comando rápido) el cual es mostrado,
al ejecutar dicho comando, en la barra de estado en la parte de abajo de
la pantalla. El Comando Rápido para Zoom all data es za. Los Comandos
Rápidos pueden ser usados cuando usted desee ejecutar un comando de
algún menú sin necesidad de buscarlo a través de éste. Simplemente digite
los caracteres (1, 2, 3 o 4 caractéres según corresponda) sin presionar 'Enter'.
Visualizando Sondajes
Usando los comandos desde el menú View | Set Viewplane se pueden ver los
sondajes desde cualquier dirección. Antes de revisar dichos comandos, usted
debería actualizar la ventana del visualizador para ayudarse a seguir los cambios de
vista realizados en la ventana Design.

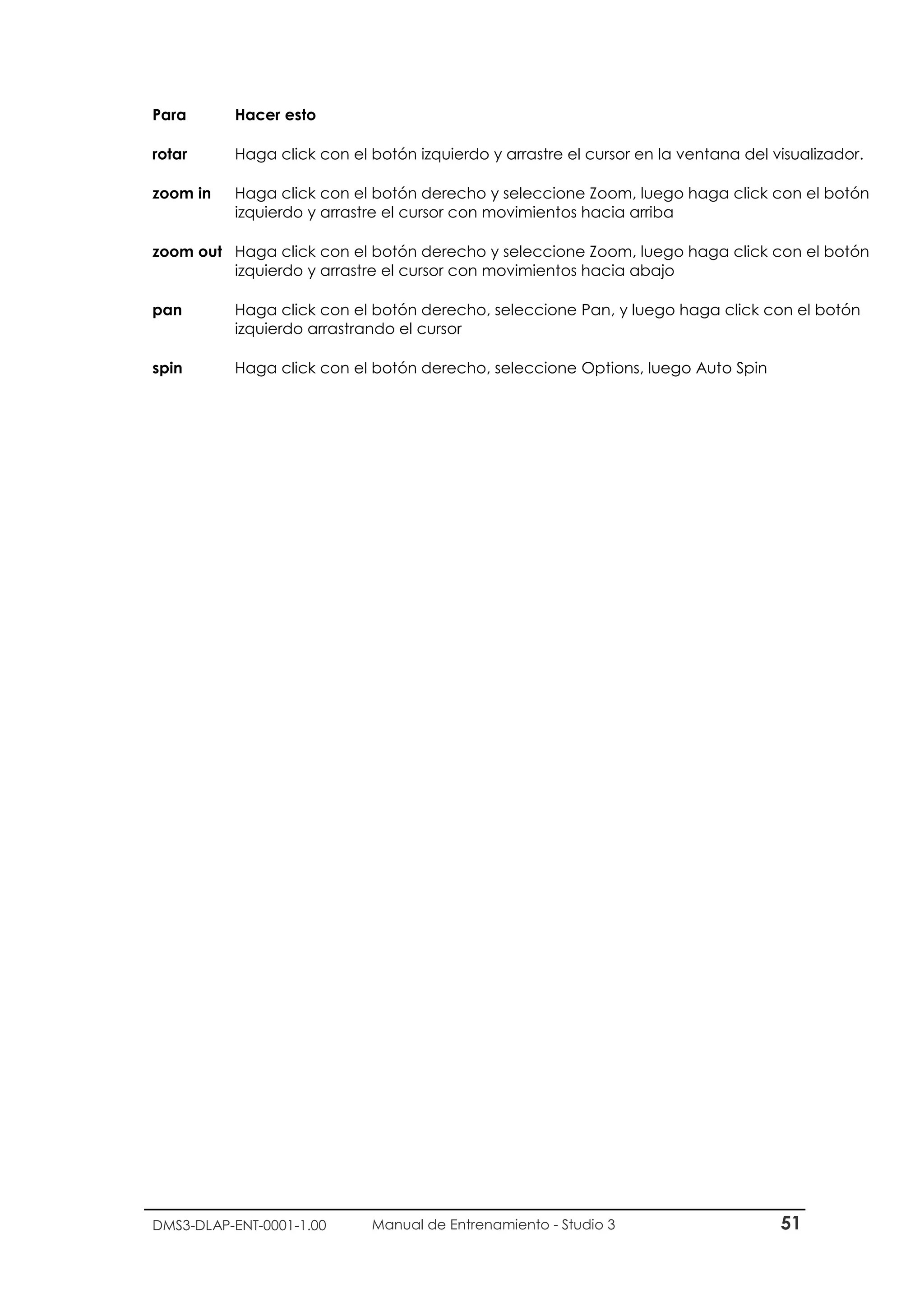

Para actualizar el visualizador 3D
Haga Click en el icono de actualización del visualizador para mostrar la ventana
del visualizador 3D. Ahora haga click (con el botón izquierdo del mouse) en algún
punto y mantenga el botón presionado para rotar la vista o haga click con el botón
derecho para desplegar el menú de herramientas. En la ventana del visualizador
podemos observar que el plano de la vista definido en la ventana Design, está
representado por un rectángulo con límites definidos por líneas blancas las cuales
indican los límites de la vista observada en la ventana Design.
Regresaremos al visualizador en una lección posterior.
Para cambiar a una sección N-S (Norte-Sur)
1. Regrese al menú View | Set Viewplane y elija Plane By 1 Point (plano por un
punto), o haga click sobre el icono .
2. Haga click en un punto sobre uno de los sondajes ubicados
aproximadamente en el medio de las secciones.
3. Elija N-S Section.
Ahora los sondajes deberían ser mostrados en la sección N-S seleccionada. Si el
visualizador es minimizado o desactivado por otra ventana, presione las teclas Ctrl +
Tab al mismo tiempo para desplazarse a través de las ventanas. Note que la posición
de las líneas límites del rectángulo ha cambiado.

El Comando Rápido para Plane By 1 Point es 1. Digite 1 en el teclado para
cambiar desde una vista en planta a una sección y viceversa.
Para configurar y aplicar clipping en la visualización
1. Desde el menú elija View | Set Clipping Limits o haga click sobre el ícono .
La ventana 'View Clipping Limits' (fijar límites de visualización) es mostrada.
2. Las secciones están separadas en 25m, de tal forma que asigne 12.5 para
configurar el área de influencia hasta la mitad de la distancia con las
secciones contiguas, la primera distancia especificada es medida en
dirección del observador.
3. Tipee 12.5 para configurar el área de influencia en dirección contraria al
punto de vista del observador.
4. Active la opción Use Clipping o presione el botón para activar o
desactivar el clipping recién definido (comando rápido: uc).
Ahora volvamos a la vista en planta (comando rápido: 1) y desactivemos el
clipping . La vista está ahora centrada en el punto que usted seleccionó.
Podemos centrar la vista con más detalles utilizando el comando Zoom Extents.
Este comando es diferente al Zoom all data, ya que al utilizarse no cambia el plano
de la vista.

Para moverse en planos paralelos
1. Desde el menú principal, elija View | Set Viewplane | Move Orthogonal
(comando rápido: mpl) o haga click sobre el ícono .
La ventana de movimiento de plano es mostrada.
2. Tipee 25 (distancia del plano) para moverse 25 metros hacia adelante, o
tipee -25 para moverse 25 metros hacia atrás.
Para cambiar a una sección rotada
Otro comando muy usado es Plane By 2 Points (comando rápido: 2). En esta
oportunidad, cuando se le pida seleccionar los 2 puntos que definirán la sección
rotada, use el botón derecho del mouse para pinchar en las muestras más cercanas
del sondaje (snap), entonces seleccione Vertical para una sección vertical. Si
necesita volver a centrar la vista tipee el comando rápido za.
Para acercarse o alejarse en la vista actual
1. Elija View | Zoom | Zoom In/Out (comando rápido: zx o zz).
2. Haga click para definir una de las esquinas del área donde desea obtener un
acercamiento
3. Mantenga el botón presionado mientras mueve el mouse para definir
completamente el área de interés. Una vez definida la esquina contraria del
área suelte el botón del mouse.
Para alejarse de la vista de acercamiento (volver a la vista inicial) tipee el comando
rápido zz.
Ahora experimente con los otros comandos del menú de vistas. Si pierde la
ubicación espacial presione , o tipee 1y seleccione plan, y finalmente presione
o tipee "za" para centrar la vista.
Otra útil característica de la ventana Design es la posibilidad para nombrar y
almacenar vistas específicas, de tal forma que el usuario puede regresar a las
posiciones anteriormente almacenadas en cualquier minuto. La primera posición

para probar esta propiedad será una vista en planta, presione (o escriba el
comando rápido 1), haga click en un punto en el centro y seleccione Plan. Si es
necesario centre la vista presionando o escribiendo za.
Para grabar la vista actual
1. Desde el menú, elija View | Save View.
2. En la ventana del buscador de archivos window, seleccione la carpeta de su
base de datos y tipee el nombre views como nombre de la carpeta para
guardar las definiciones de las vistas y presione ENTER o haga click en el botón
Select.
3. Tipee el nombre de la definición de la vista Plan1 y presione ENTER.
4. Presione ENTER para aceptar las coordenadas X, Y y Z del centro de la vista.
5. Presione ENTER para aceptar el azimut, dip, dimensions y distancias de clipping
de la vista actual.
Ahora cambie la posición de la vista, a una sección vertical rotada con el comando
Plane By 2 Points . Para guardar la vista en la ventana Loaded Data, aparece un
archivo por defecto llamado ViewDef, a este archivo hacer clic derecho y cambiar
en Data/Load/Safe as y poner el nombre del archivo Views
Mientras estos procesos estén frescos en su memoria, puede grabar todas las vistas
que desee y que pueda necesitar más adelante en otra lección:
Para grabar todas las vistas
1. Seleccione Plane By 1 Point y haga snap (hacer click con el botón
derecho) sobre uno de los collares de los sondajes ubicado sobre el extremo
izquierdo de la pantalla. Seleccione N-S Section para mostrar una sección
con el norte a la izquierda de la pantalla y el sur a la derecha.
2. Centre la vista en este plano seleccionando Fit Data On Plane .
3. Configure las distancias de clipping con un radio de influencia de 12.5m,
usando el comando Set Clipping , además deberá asegurarse de que el
botón toggle Use Clipping esté activado.
4. Grabe la vista en el archivo de vistas con View | Save View, y nombre la
sección como 7925E asegurándose que la coordenada X este en la
ubicación 7925. Por defecto todas las otras configuraciones permanecerán
intactas.
5. Ahora seleccione Move Plane y cambie la vista -25 metros (al este).
Revise la posición de la vista en el visualizador.
6. Grabe la vista con View | Save View, y nómbrela Section 7950E. Por defecto
todas las otras configuraciones permanecerán intactas.

7. Repita los pasos 5 y 6 hasta que se haya alcanzado y grabado la Section
8100E, es decir ocho secciones en total.
El archivo VIEWS es una tabla de base de datos del tipo definición de sección y
puede ser listada y editada en DATAMINE. Por lo tanto el usuario no debe
preocuparse si comete algún error, estos siempre podrán ser corregidos después
usando Table Editor.
Para recuperar una vista grabada
1. En la Ventana Project Files, abrir la carpeta View Definitions. Arrastrar el
archivo Views a la ventana Design.
2. Desde el menú, elija View | Get View.
3. Escriba el número 1 desde la lista desplegada y presione ENTER o el Check
verde.
4. Ahora se verá en la ventana Design la vista según la descripción mostrada. Es
importante notar que los números en la pantalla están conectados con la
vista cuya descripción se ha ingresado.

16 LEYENDAS Y COLORES
El color del trazo de un sondaje es controlado por una leyenda. Una leyenda por
defecto será creada en forma automática cuando se cargue el archivo de
sondajes. El usuario podrá definir los colores y parámetros de la leyenda con los
comandos del menú Format | Legend:
Para definir una nueva leyenda
La leyenda a lo largo del taladro está coloreada usando una leyenda que se crea
por defecto y que no aplica los colores correspondientes a cada unidad litológica.
En ésta parte modificaremos ésta leyenda asignando colores apropiados para cada
tipo de roca.
1. Desde el menú Format en la barra Menu, escoja Legends. En la caja de
diálogo Legends Manager, expanda Project y los siguiente sub-niveles hasta
que pueda ver la leyenda por defecto para el campo ROCK, el cual es
mostrado al lado debajo.
2. Para cambiar el color de cualquiera de los ROCK, haga doble clic en la
paleta de colores, así se abrirá la caja de diálogo Legend Item Properties, tal
como se muestra debajo.

3. Modifiquemos un poco los colores creados en la leyenda por defecto. Para
cambiar los colores, hacemos clic en el botón Edit al lado de New Legend.
Esto la ventana mostrada arriba y se podrá cambiar con la paleta de colores.
Seleccione un nuevo color y haga clic en Apply. Los nuevos colores se
aplicarán para la geología mostrada. Como el código litológico por Roca
son 6 y 8 vamos a tener 2 intervalos uno con un tipo de roca 6 y el otro con
tipo de roca 8. Debemos mantener 1 por defecto (por default con valor
ABSENT) y los demás los borramos (usar delete).
4. Cuando haya finalizado de modificar los colores, haga clic en Apply en la
caja de diálogo del Legend Manager.
La leyenda modificada puede ser grabada como un archivo de leyenda de modo
que se pueda utilizar para otros proyectos.

5. Seleccione la leyenda modificada y haga clic derecho sobre ella. Escoja
Copy to User Legends desde el menú desplegable. La lista de Project legends
se comprimirá y aparecerá una nueva leyenda en la lista USER. Clic Close.
La misma técnica que se ha usado para modificar el color
también se puede usar para modificar cualquier
componente o símbolo. Por ejemplo, la opción Fill Style que
se muestra en la ventana de captura a la derecha.
Hay numerosas opciones para crear leyendas personalizadas, incluyendo la
capacidad de crear sus propios símbolos y usar fotos o texturas. Para explorar esas
opciones en detalle, busque en el Help, “custom legends”.
Trazos y Marcas
Cambie a una de las vistas en planta grabadas previamente (gvi). Con clic derecho
elija la opción y se abrirá la ventana de propiedades
de objetos gráficos.
En la pantalla se muestran 2 objetos gráficos cargados: los drillholes y las secciones
(Views) con los cuales se puede modificar las características gráficas necesarias
para mostrarlo en la ventana Design.
Para agregar los códigos de cada drillhole, ir a la ventana Drillholes en la pantalla
Overlay Format y hacer click en la pantalla Format, aparecerá la siguiente imagen:

Escoger la pestaña Labels y a continuación escoger la posición donde se deseará
mostrar el código de cada drillhole (seleccionar End-of-hole)
Si desea cambiar el tamaño de las letras, hacer clic en Font y escoja el tamaño y
tipo de letra. Para relacionar el drillhole a la leyenda hecha en los capitulos
anteriores, vaya a la pestaña Color y en Legend escoja la opción Datamine: ROCK
(holesc) según la figura abajo:

Luego usted podrá ver los sondajes en la ventana Design de la siguiente forma:

DIGITAL TERRAIN MODELLING (DTM)
Superficies simples y no plegadas, tales como la topografía del terreno pueden
modelarse como Modelos Digitales del Terreno o DTMs. Una DTM provee un modelo
exacto de superficie triangularizado, en el cual todos los datos de los puntos son
utilizados. Para crear una DTM todo lo que se necesita es un conjunto de valores X, Y,
Z que describan las superficies. Estos podrían tomar la forma de puntos topográficos
o líneas de contorno dependiendo de la fuente de los datos. Un archivo de línea de
contorno podrá encontrarlo en el directorio databasetutorial para este ejercicio.
Las DTMs son un tipo especial de modelo de wireframe, de hecho las estructuras del
archivo de DTMs y wireframes son idénticas, usted podrá notar que algunos
comandos de uso de wireframe son también utilizados para DTMs, como por ejemplo
el comando Write Wireframes que se usará para grabar todas las wireframes,
incluyendo las DTMs.
En esta lección se aprenderá cómo importar un conjunto de líneas de contorno,
cargar el archivo de líneas, visualizarlas, crear un modelo digital del terreno y luego
agregar los perfiles del terreno en sus secciones de ploteo.
Importando los contornos del terreno
Abra el archivo databasetutorialcontours.txt con su editor de texto preferido,
como por ejemplo Notepad, vi, etc. Las primeras líneas del archivo son reproducidas
abajo:
PVALUE PTN XP YP ZP COLOUR
55.0 1.0 8209.604 6200.0 500.0 2.0
55.0 2.0 8184.363 6254.166 500.0 2.0
55.0 3.0 8109.249 6326.286 500.0 2.0
55.0 4.0 8037.023 6365.23 500.0 2.0
55.0 5.0 8095.731 6354.641 500.0 2.0
55.0 6.0 8140.211 6331.424 500.0 2.0
55.0 7.0 8174.582 6298.112 500.0 2.0
Note que el primer registro contiene los nombres de los campos, y cada columna de
los datos es separada por una serie de espacios. Los nombres de los campos siguen
la convención usada por Datamine y además será automáticamente reconocido
como un archivo de strings una vez que este se este importando. PVALUE es el
identificador de cada línea o string, PTN es el identificador de cada punto, y XP, YP y

ZP son las coordenadas de cada punto, el campo COLOUR maneja el color de las
líneas cuando estas sean desplegadas. Ahora salga del editor de texto y vuelva a
Datamine.
Para importar el archivo contornos.txt
Seleccione el botón Import desde la barra de
herramientas para mostrar el guía de para la importación
de Datos.
Baje en las opciones desplegadas en la siguiente ventana, hasta encontrar la opción
de Text en el recuadro "Driver Category".
Seleccione Table en el recuadro "Data Type" y pinche en OK.
En la ventana de la selección del archivo Open Source File, pinche en el recuadro
Look In y busque en el directorio databasetutorial.
Seleccione el nombre del archivo contours.txt y elija Open para comenzar la
importación del archivo.
Si usted Necesita más detalles sobre la importación de archivos de texto,
refiérase a la lección de importando los datos de sondajes. Los procedimientos
seguidos en esta ocasión, son muy similares.
Importando los Contornos del Terreno 2
Tres ventanas de trabajo del guía para la importación de texto serán desplegadas;
usted deberá configurarlas según las siguientes recomendaciones:
16.1 Guía de Importación (1)
1. Seleccione Delimited en el recuadro Data Type. En el recuadro Data Rows,
active la opción de usar Use Header Row. Esto asegurará que los nombres de
los campos en el primer registro se usarán al momento de definir la tabla de
datos.
2. Elija el botón Next para avanzar a la siguiente ventana del guía.

1. Seleccione Space en el recuadro Delimiters.
2. Active la opción Treat Consecutive Delimiters as One. El recuadro Preview le
mostrará las líneas verticales dibujadas entre cada columna de datos para
indicar las divisiones de las columnas.
3. Seleccione el botón Next para avanzar a la siguiente ventana del Guía.
La ventana final de la guía le permite al usuario saltarse y evitar las columnas que no
se deseen importar. En este caso se requiere de todas las columnas, por lo que haga
click en la columna PVALUE en el recuadro Preview y cambie el tipo de Campo
(Data Column Type) como un Attribute. Repita para cada columna de datos,
configurando todas las columnas como Attribute. Finalmente, seleccione el botón
Finish para comenzar a importar el archivo.
Importando los contornos del terreno 3
Luego es desplegada la ventana para guardar el archivo en formato Datamine.
Tipee contour en Base filename para establecer el nombre con que desea grabar el
archivo y presione OK:
Una vez importado, revisar el archivo en formato dm en el explorador de Datamine.

Para ver el archivo de Contornos
1. Busque el archive importado contour en los
archivos del projecto.
2. Haga doble clic sobre el archivo contour.
El archivo se despliega en el Table Editor. Allí puede
revisar el archivo con detenimiento, si está
satisfecho con los contenidos del archivo, continúe
en la página siguiente, sino, es mejor que vuelva a
comenzar esta lección e inténtelo nuevamente.

17 CARGANDO LOS CONTORNOS EN LA
VENTANA DESIGN
Vuelva a la ventana Design, o reinicie Datamine en el proyecto tutorial.
Para cargar las líneas de contorno en la ventana Design
1. Seccione el archivo contour en los archivos del
proyecto.
2. Arraste (manteniendo el clic izquierdo
presionado) el archivo a la ventana Design.
En la ventana Design se observarán los contornos de la
topografía importados:
Para centrar la vista en los datos cargados
Si no observa las líneas de contorno (porque la vista está ubicada en otra sección)
presione Zoom all data desde la barra de herramientas de control de vistas.
Las líneas serán ahora desplegadas por defecto en una vista en planta. Si se tiene
cargado los sondajes, estos pueden esconderse temporalmente con el botón
utilizando la barra de control Sheets y desactivando los drillholes tal como muestra la
figura a continuación:

Si aún observa a los drillholes entonces presione el botón redraw para
actualizar la ventana Design. El botón está en la barra de herramientas
View Design.

18 CREANDO Y GRABANDO LA DTM
Para crear la DTM
1. Seleccione Wireframes | Interactive DTM Creation | Make DTM desde el
menú.
2. Seleccione el objeto contour en la ventana emergente que aparece:
3. Elija un color de la paleta y haga click en OK.
Ahora espere a que la pantalla se restablezca y voilá! Es simple, si no observa los
drillholes entonces muéstrelos nuevamente activando el objeto desde la barra de
control Sheets y muévase a una de las vistas grabadas (gvi). Note en primer lugar
que al usar los comandos rápidos, es capaz de usar comandos desde otros menúes
sin dejar las aplicaciones en que se está trabajando. Se encontrará que la mayoría
de los comandos rápidos usados comúnmente como rd, gv, za y uv son
rápidamente recordados y logrará memorizarlos con el tiempo.
En segundo lugar, note que las vistas en la ventana Design son ahora un conjunto de
líneas, triángulos y sondajes, lo que hace difícil la buena visualización de la
información. Intente con algunas de las siguientes técnicas para depurar la vista y
mejorar la visualización de los datos:
1. Utilizando el ícono Plano por un punto, trace una sección N-S que corte a la
DTM.

2. Utilizando el botón Format o utilizando el menú Format |
Display, vaya a la pestaña Overlays, seleccione el objeto New DTM y active la
opción Display As – Intersection:
Presiona el botón Aplicar y luego Close. Si no observa ningún cambio en la
ventana Design, haga un redraw (rd).
3. Ahora apague las líneas (string) utilizando la barra de control Sheets y
actualice con (rd).

4. Configure un clipping (scl) de 12.5 metros hacia el frente y para atrás, y
active el clipping (uc).
Ahora use el comando Move Plane (mpl) para moverse 25 metros hacia atrás y
hacia adelante de una sección paralela y repita, o cambie su vista y explore los
datos en vistas en planta, secciones o rotadas.
Para grabar la DTM
1. En la barra de control Loaded Data, seleccione el objeto New DTM y haga
clic derecho sobre ese objeto. Seleccione la opción Data | Save As.
2. Presione el botón Datamine (.dm) file.
3. Escriba el nombre de la wireframe como topo y clic en Guardar.

4. Automáticamente se graban 2 archivos uno de triángulos (topotr.dm) y otro
de puntos (topopt.dm).
La DTM esta ahora grabada en la base de datos.

19 VISUALIZANDO LA DTM
La ventana del visualizador 3D siempre provee una mejor forma para visualizar las
DTM. Escriba vu para actualizar el contenido de la ventana del visualizador,
seleccione File | Settings, seleccione el menú Visualizer y active la opción Gouraud
(smooth) shading para visualizar la superficie con efectos de sombra:
Las opciones en la ventana de visualización aparecen haciendo click con el botón
derecho en la ventana Visualizer. Con este menú usted puede activar o desactivar
el cliping, esconder líneas, cambiar la renderización de la superficie, cambiar el color
de fondo y mucho más. Intente con la siguiente secuencia de comandos desde las
opciones del menú del visualizador (haga clic con el botón derecho del mouse):
Strings | Are Hidden
Wireframes | Make Transparent
Options | Clipping Off

Para Hacer esto
rotar Haga click con el botón izquierdo y arrastre el cursor en la ventana del visualizador.
zoom in Haga click con el botón derecho y seleccione Zoom, luego haga click con el botón
izquierdo y arrastre el cursor con movimientos hacia arriba
zoom out Haga click con el botón derecho y seleccione Zoom, luego haga click con el botón
izquierdo y arrastre el cursor con movimientos hacia abajo
pan Haga click con el botón derecho, seleccione Pan, y luego haga click con el botón
izquierdo arrastrando el cursor
spin Haga click con el botón derecho, seleccione Options, luego Auto Spin

20 ACERCA DEL MODELAMIENTO CON
WIREFRAMES
En la lección previa el usuario aprendió cómo hacer un tipo de wireframe – un
modelo digital del terreno. En esta lección vamos a ver cómo crear Wireframes más
complejas que representen al depósito geológico.
Hay tres pasos básicos involucrados en la creación de una wireframe de un
yacimiento:
Cargar los sondajes
Realizar un Modelamiento Geológico en forma de perímetros
Unir los perímetros de la interpretación en un modelo de wireframe.
Se requerirá que el usuario cargue el archivo de sondajes compositado en las
lecciones anteriores "holesc" ; si el usuario no cuenta con este archivo, puede utilizar
el archivo de ejemplo _holesc.
En esta lección Ud. Aprenderá cómo crear y editar líneas, crear strings tags o líneas
guías para su conexión (link), conexión entre líneas como wireframes, generar líneas
cerradas para tapar sólidos como wireframes y añadir cortes de las wireframes a los
archivos de ploteo.
Cargando los Datos
1. Elija Data | Load | Static Drillholes (también puede arrastrar el archivo a la
ventana Design) .
2. Busque el archivo holesc y presione Select.
La ventana Design permanece alrededor del origen de las coordenadas y así los
sondajes no se encontrarán visibles. Presione zoom-all (za) para centrar la vista.
Repase la lección sobre Colores y Leyendas si Ud. Necesita ayuda con el código de
colores de las muestras de sondaje.

Para ver los sondajes en secciones
1. Seleccione View | Get View .
2. Escriba el nombre del archivo views y presione ENTER. El archivo que define la
vista views fue creado en una lección anterior. Un conjunto de secciones
previamente definidas puede además ser encontrado en el archivo _views.
3. Elija el número de la vista correspondiente a la sección 8100E y presione
ENTER. Los sondajes serán ahora desplegados en una sección N-S con una
distancia de clipping de 12.5 metros hacia el frente y hacia atrás.
4. Presione el botón Format|Display, elija la pestaña Drillholes y presione el
botón Format. Allí le puede dar el formato q usted desee.

21 CREANDO Y EDITANDO STRINGS
En primer lugar necesitamos referirnos a los conceptos básicos de la creación y
edición de las líneas (strings). El término string es utilizado para definir una secuencia
ordenada de puntos formando un polígono cerrado cualquiera o una línea abierta.
Las líneas son objetos en tres dimensiones y no necesariamente están en una
superficie plana o 2D. Los puntos en una línea pueden ser seleccionados, creados,
borrados y movidos con el cursor. Datamine utiliza el concepto de tener una línea
seleccionada para hacer su edición más fácil, especialmente cuando hay un gran
número de strings en pantalla.
Para crear una nueva línea
1. Seleccione Design | New String desde el menú.
2. El panel con el formato de línea es desplegado así que el usuario puede
seleccionar un nuevo color de línea, estilo de punto y estilo de línea.
3. Haga Clic en cualquier lugar de la pantalla para crear el primer punto, luego
muévase (no arrastre) para el siguiente punto y haga clic de nuevo. Repita
hasta que haya terminado, definiendo todos los puntos de la línea.
Datamine permanecerá en el modo de una nueva línea hasta que otro comando
sea seleccionado. El comando Cancel es útil para terminar con la entrada
a una nueva línea.
Para crear una nueva línea con puntos “snap”
1. Seleccione Design | New string (ns) para comenzar otra línea.
2. Al mismo tiempo pinche con el botón derecho del mouse, cerca de una de
las muestras de sondaje, luego muévase a otra muestra y pinche en idéntica
forma otra vez, y así hasta que haya creado todos los puntos de la línea.
Cuando usted pincha con el botón izquierdo, el punto es creado sobre el plano,
mientras que si usted pincha con el botón derecho, entonces hace un "snap", lo que
significa que las coordenadas del nuevo punto son las mismas a las del punto de la
muestra que usted hizo "snaping" , y pertenecerán al plano de dicha muestra.

Para crear una string abierta
• Al momento de crear la línea, el último punto ubíquelo sobre el primero con
un click del botón derecho del mouse,
• Sino seleccione Design | Open/Close | Close. Si la línea a cerrar no se
encuentra seleccionada, usted será consultado para seleccionar
previamente una string a cerrar.
Note que la línea que recién creó tiene un color distinto y que sus puntos son
de un tamaño mayor al del resto de las strings (líneas) en pantalla, esto significa
que esta string es la que se encuentra seleccionada.
Para insertar, mover y borrar puntos
1. Primero usted necesita seleccionar la string que desea editar; simplemente
haga click cerca de la string y ésta tomará la apariencia de una string
seleccionada.
2. Elija Move point (mpo), Insert point (ipo) o Erase point (dpo) y siga las
instrucciones de la barra status.
Cuando un punto es insertado entre dos puntos, su posición es interpolada en 3D.
Esta es una característica importante, particularmente cuando se crean
interpretaciones geológicas.
Antes de cambiarse a la siguiente página, borre todas las líneas (eal) que ha creado,
así sólo los sondajes quedarán visibles.

22 INTERPRETANDO EL YACIMIENTO
Una interpretación geológica del yacimiento, es normalmente hecha en forma de
límites a digitalizar en cada sección. Esto es casi equivalente a "dibujar" tu
interpretación en secciones ploteadas, pero con una diferencia esencial, ya que en
papel no podremos hacer una interpretación en 3D mediante el uso de la función
“snaping”. Algo importante a saber es que su interpretación puede diferir un poco
de la presentada en este documento, pero esto no significa que esta no está de
acuerdo o es menos válida.
De acuerdo a esta primera figura y la información que disponemos del yacimiento,
podemos definir que el cuerpo es continuo y se extiende de norte a sur siguiendo los
sondajes. Los principios de esta interpretación son que la mineralización se extiende
a través del cuerpo entre las coordenadas 6500N y 6700N. La litología existente
queda definida por dos tipos de roca codificadas con un campo numérico "ROCK"
el que puede tomar los valores 6 ó 8, ambos incluidos dentro de la envolvente
mineralizada.
El plano mostrado se ubica más al este de la sección 8100E, con la visualización de
los sondajes, las muestras finales se identificaron con una marca, y además se
incorporó la visualización del identificador al final de cada sondaje. También se
activó el Clipping configurado con 12.5 metros hacia el frente y hacia atrás. Nosotros
crearemos una línea cerrada, haciendo un “snap” en cada sondaje en la
intersección entre la roca tipo 6 y la roca encajonante del techo de estéril, y entre la
roca tipo 8 y la roca encajonante en el piso. En una primera etapa podemos hacer
el “snap” sólo dentro de las intersecciones conocidas, y luego en el cierre de las
líneas, nosotros después podemos regresar e insertar puntos entre los puntos de
“snap”, de tal manera de darle la forma deseada a la línea (string).

23 GENERACIÓN DE STRINGS DEL
MODELAMIENTO (1)
Snap en las intersecciones
Comience el diseño de una nueva línea (string) seleccionando Design | New string,
elija un color, como por ejemplo rojo. Snap (Botón derecho del mouse) dentro de la
marca de separación de muestras ubicado en la intersección superior de la roca 6
en el sondaje DH4295 ubicado en la izquierda de la sección. Después mueva el
puntero hacia la derecha y haga otro snap pero ahora en el contacto litológico
intersectado en el sondaje DH4294 y repita luego en el sondaje DH4293 y DH4292.
Ahora muévase hasta la parte inferior del sondaje DH4292 y haga un snap en la
intersección inferior de la roca tipo 8 regrese hacia la izquierda haciendo un snap en
cada intersección de roca con los sondajes respectivos. Deténgase cuando alcance
el límite inferior de la intersección del contacto litológico en el sondaje DH4295. La
string todavía no esta cerrada.
Cierre de la string
Tipee el comando rápida "clo" para cerrar la string. Esto es más preciso que cerrar la
string con la función snap sobre el punto inicial (evitándose así posibles errores de
hacer el snap sobre puntos equivocados).

Intersecando puntos
Seleccione Design | Insert Points y pinche (botón izquierdo) entre puntos de snap de
tal forma de insertar puntos mediante interpolación, esto le permitirá mejorar la string
recién creada, suavizarla y evitar largos segmentos. Aún dentro del comando de
inserción de puntos, extienda los límites de la string hacia el norte y hacia el sur
acercándose a las líneas de grilla 6700N y 6500N. Si usted cometió algún error, vuelva
deshacer la última edición errada usando el comando Undo Last Edit (ule), o Delete
Point (dpo). Usted debe recordar volver a activar el modo insertar Insert point si es
que ha realizado otros procesos de edición.
Grabando las Strings
Seleccione Data | Save | All Strings o el comando rápido wa e ingrese el nombre de
archivo orestr al ser consultado. Las strings del modelamiento de todas las secciones
pueden ser grabadas dentro del mismo archivo.

24 GENERACIÓN DE STRINGS DEL
MODELAMIENTO (2)
Muévase hasta la sección 8075E usando el comando rápido mpl con una
distancia de 25, o bien utilizando las secciones grabadas en las lecciones anteriores
invocándolas con el comando gvi. Si usted no creó su propio archivo de definición
de vistas, puede usar también el archivo _views preparado por nosotros. En resumen
realizaremos una interpretación sobre las siguientes secciones:
8100E 8075E 8050E 8025E
8000E 7975E 7950E 7925E
Al momento de modelar en cada sección no olvide grabar sus líneas (strings) con el
comando wa, usando siempre el mismo nombre de archivo orestr, como todas las
strings serán almacenadas en el mismo archivo el sistema siempre le pedirá confirmar
si usted desea sobrescribir el archivo existente reemplazándolo por la actualización
del momento.
No es necesario completar el ejercicio completo, ya que las secciones ya
interpretadas también pueden encontrarse en el archivo _orestr. Este archivo
contiene las 8 strings de la interpretación, una por cada sección. Interpretaciones
adicionales pueden crearse para mejorar la forma del cuerpo a lo largo de eje E-W.
Usted puede incluir muchas secciones intermedias como desee, en posiciones de
sectores muy complejos o de rápido cambio de la geometría del cuerpo. Use el
visualizador para ver en mejor perspectiva las strings – en tal caso necesitará apagar
el clipping (utilizando el menú del visualizador que aparece con el botón derecho)
de tal forma de poner toda la información disponible y no solamente aquella
contenida en el área de influencia.

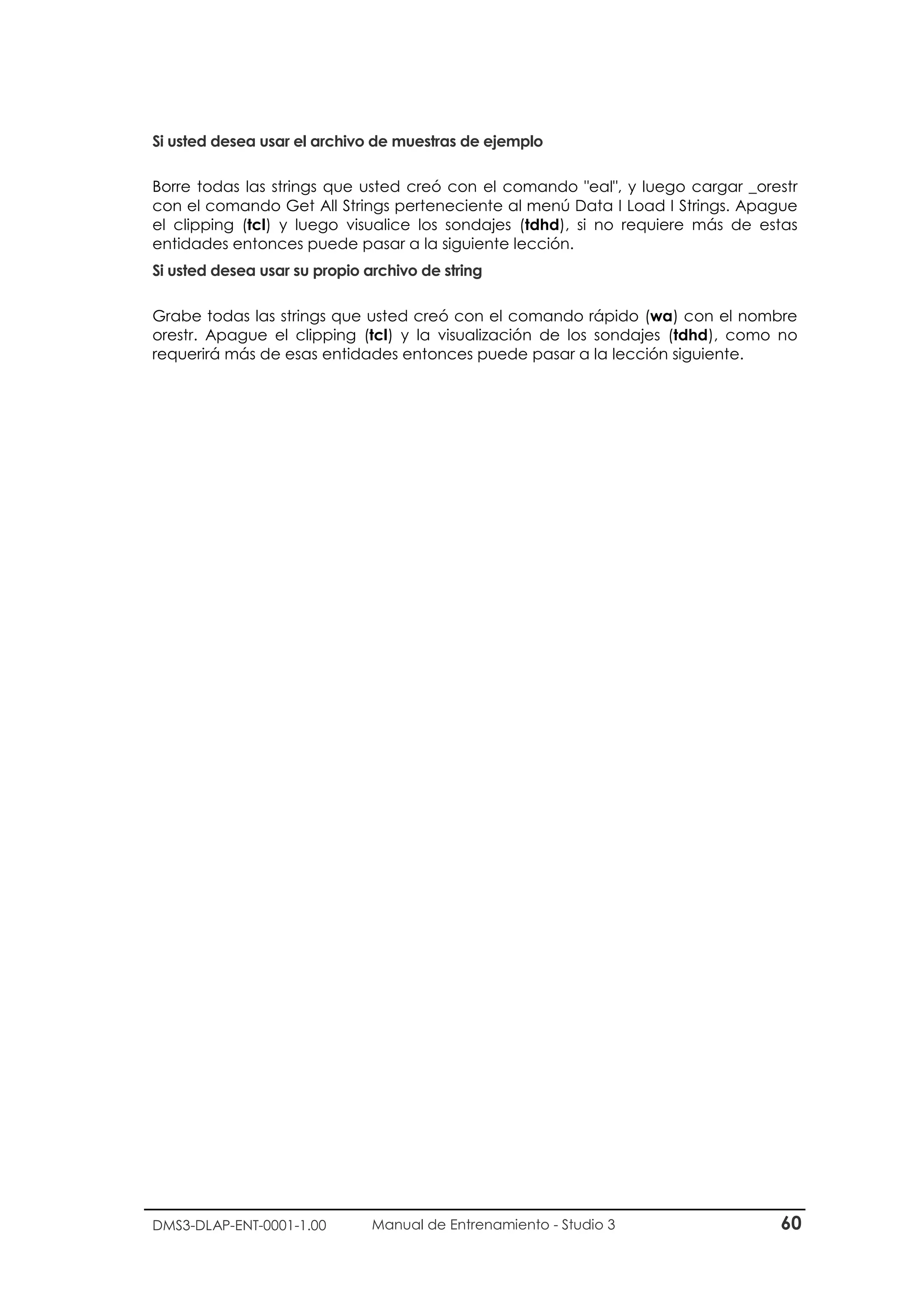

Si usted desea usar el archivo de muestras de ejemplo
Borre todas las strings que usted creó con el comando "eal", y luego cargar _orestr
con el comando Get All Strings perteneciente al menú Data I Load I Strings. Apague
el clipping (tcl) y luego visualice los sondajes (tdhd), si no requiere más de estas
entidades entonces puede pasar a la siguiente lección.
Si usted desea usar su propio archivo de string
Grabe todas las strings que usted creó con el comando rápido (wa) con el nombre
orestr. Apague el clipping (tcl) y la visualización de los sondajes (tdhd), como no
requerirá más de esas entidades entonces puede pasar a la lección siguiente.

Conexión entre strings como wireframes
Primero que todo, es recomendable girar la vista de tal forma de aclarar todos los
detalles posibles:
Para girar la vista
1. Chequee que el Clipping esté apagado .
2. Escoja Plane by 1 point y seleccione una vista en planta.
3. Seleccione Fit all data para centrar la vista.
4. Seleccione View Orientation desde la barra de herramientas View Control
y cambie el Azimuth (Azi) a 40, y el Dip a 15.
5. Haga Click en OK.
Utilice el comando Zoom in o out para maximizar la visualización de los datos, de tal
forma que obtenga algo como:

25 CONTROL SOBRE LA CONEXIÓN (TAG
STRINGS)
Haga un Zoom en el sector norte de las strings de tal forma de poder inspeccionar el
trabajo existente. Ahora vamos a crear otro grupo especial de líneas llamadas líneas
tags (tag strings). Esta es otra etapa del proceso interpretativo que permite un mayor
control de la continuidad de la geometría del yacimiento entre secciones. Para la
mejor comprensión de estas strings tags, trazaremos algunas en los sectores de las
esquinas, arriba y abajo, al norte y al sur.
Para crear una tag string
1. Seleccione Wireframes | Linking | Create Tag String desde el menú (tgs).
2. Comenzando desde una sección terminada, parta utilizando la función snap
(botón derecho) sobre uno de los puntos de la esquina superior, luego utilice
nuevamente la función snap sobre el punto correspondiente a cada sección
de la línea siguiendo el diagrama mostrado en la siguiente figura. Continúe
hasta que las 8 esquinas hayan sido unidas por la tag strings.
Par iniciar una nueva “tag string”, seleccione nuevamente Wireframes | Linking |
Create Tag String y una las esquinas inferiores de la misma forma. Utilice el comando
rápido "pa" para producir una traslación de la vista (preservando el plano de
referencia) y repita el mismo proceso al otro lado creando tags strings que le ayuden
a controlar la forma exacta de su geología.
Para cambiar el color y el estilo de las tag strings
1. Seleccione Design | Edit attributes y pinche un punto cercano a la string
deseada.
2. Seleccione un color y estilo de línea desde el panel de edición de strings.

3. Pinche en el ícono Cancel .
Para grabar las tag strings
Una vez terminada la edición de las tag strings, grábelas usando la barra de control
Loaded Data, haga clic derecho sobre el objeto que contiene a las tag strings y déle
un nombre. También se pueden grabar todas las líneas (tag strings y líneas del
modelamiento) con el comando genérico para almacenar string (wa) e ingrese el
nombre del archivo cuando se le consulte por el nombre del archivo. Esto grabará
sus tag strings en el mismo archivo donde usted almacenó las strings del
modelamiento geológico. Si usted lo desea puede en forma opcional grabar las tag
strings en un archivo diferente.

26 CONEXIÓN (LINK) DE STRINGS
Escoja Wireframe | Wireframe Settings y chequee que el método de conexión
(link) Equi-angular shape method esté activo.
Revise que los siguientes botones de toggles estén activos en la barra de
herramientas Wireframes | Linking.
Para conectar strings
1. Seleccione Wireframes | Linking | Link strings.
2. Comenzando desde una sección extrema, haga click en la primera string, y
luego en la string adyacente. Una superficie de triángulos se formará entre las
líneas seleccionadas.
3. Continúe seleccionando las líneas en secuencia hasta que las 8 hayan sido
conectadas. Si usted comete un error, seleccione Undo Last Link para corregir
el error de conexión, o si lo desea puede borrar todas las conexiones con el
comando rápido "eaw".

Para finalizar con las líneas de conexión
1. Seleccionar Wireframes | Linking | Endlink y haga click en la sección extrema
de la string 8100E.
2. Repita y seleccione la sección 7925E.

Para grabar la wireframe
1. Haga clic derecho sobre el el Nuevo objeto creado al momento de hacer el link-
strings. Vaya a la opción Data | Save As
2. Presione el botón Datamine File.
3. Tipee el nombre del archivo: ore. Automáticamente se grabará el archivo orear
(archivo de triángulos) y orept (archivo de puntos).
Ahora la wireframe está grabada en la Base de Datos.

27 VISUALIZANDO LAS WIREFRAMES
La ventana de visualización provee significativas mejoras de opciones para la
visualización. Antes de todo vaya a File | Settings y escoja Visualizer para mostrar el
cuadro de configuración, luego active el comando toggle Use Smooth Shading y
seleccione OK para actualizar el visualizador.
Opciones del visualizador
Las opciones de las vistas en el visualizador son ingresadas con un menú colgante
invocado haciendo click con el botón derecho del mouse dentro de la ventana de
visualización. Con este menú se puede encender o apagar el clipping, esconder
líneas, cambiar el “renderizado” de la superficie, cambiar el color del fondo y mucho
más. Intente con los comandos de la siguiente secuencia del menú de opciones
(botón derecho):
Líneas | Se ocultan
Sondajes | Son visibles
Wireframes | Se hacen transparentes

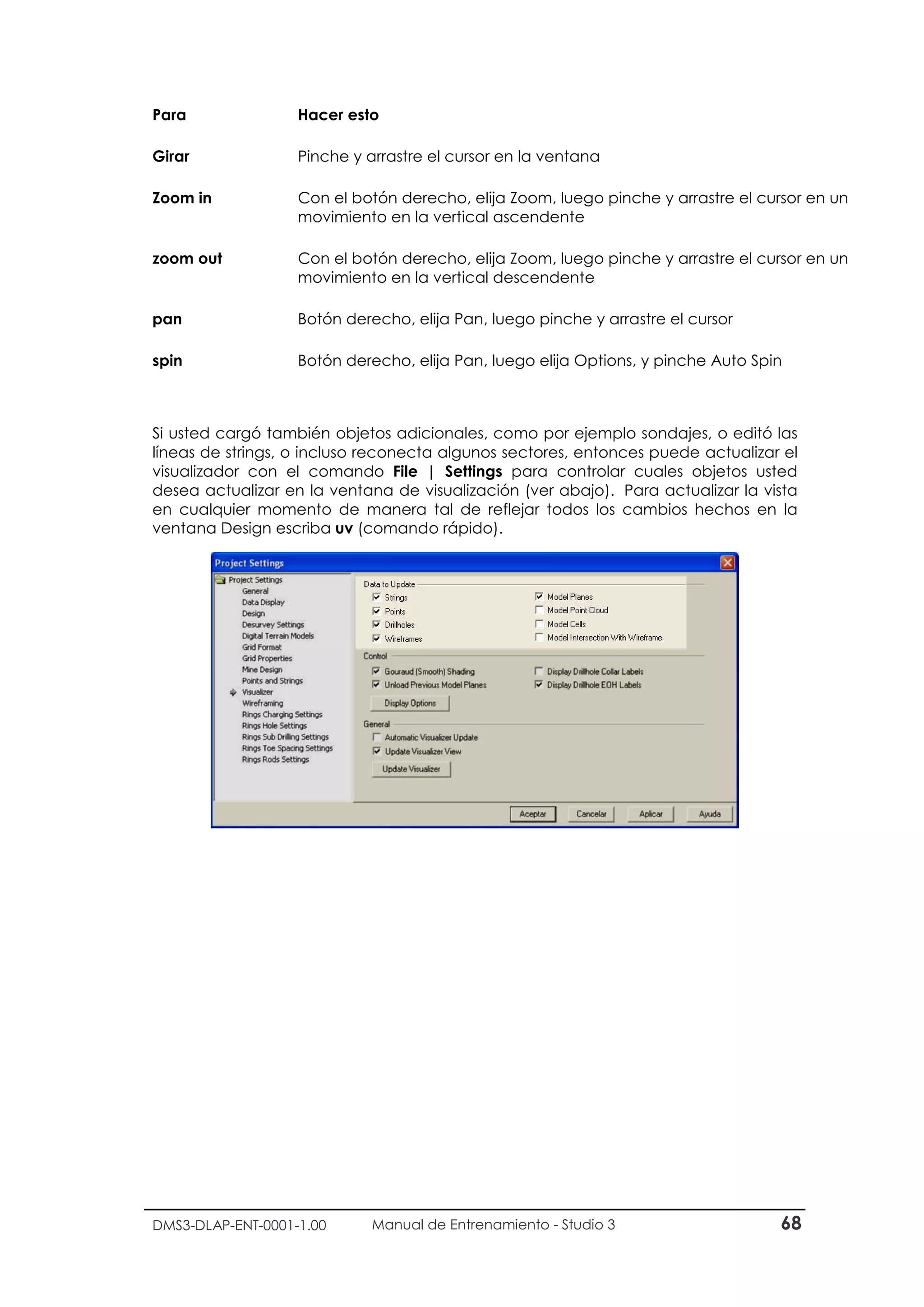

Para Hacer esto
Girar Pinche y arrastre el cursor en la ventana
Zoom in Con el botón derecho, elija Zoom, luego pinche y arrastre el cursor en un
movimiento en la vertical ascendente
zoom out Con el botón derecho, elija Zoom, luego pinche y arrastre el cursor en un
movimiento en la vertical descendente
pan Botón derecho, elija Pan, luego pinche y arrastre el cursor
spin Botón derecho, elija Pan, luego elija Options, y pinche Auto Spin
Si usted cargó también objetos adicionales, como por ejemplo sondajes, o editó las
líneas de strings, o incluso reconecta algunos sectores, entonces puede actualizar el
visualizador con el comando File | Settings para controlar cuales objetos usted
desea actualizar en la ventana de visualización (ver abajo). Para actualizar la vista
en cualquier momento de manera tal de reflejar todos los cambios hechos en la
ventana Design escriba uv (comando rápido).

28 GEOESTADÍSTICA Y MODELO DE
BLOQUES
Los modelos de DTM's y wireframe son útiles para el modelamiento de superficies del
terreno, cuerpos mineralizados, superficies mineras, tajos abiertos y/o excavaciones.
Sin embargo ellos no describen los contenidos de volumen ni de leyes que ellos
contienen. Por esta razón es que utilizamos los modelos de bloques para estimar la
distribución de leyes y otras propiedades del macizo rocoso. El Modelo de Bloques
consiste en celdas y subceldas las cuales llenan el volumen de interés. Cada celda
ocupa un volumen discreto y puede ser asignado cualquier número de propiedades
para describir el macizo rocoso. Puede haber muchos millones de estas celdas y
subceldas en un modelo de bloques de un yacimiento.
En esta lección usted aprenderá a:
Llenar la wireframe del yacimiento creada en la lección anterior con celdas.
Interpolar leyes de oro desde a partir de las muestras de sondajes.
Ver el modelo de bloques.
Crear y combinar el modelo de bloque de la roca estéril..
Evaluar el tonelaje y ley de cualquier parte del yacimiento.
.
Deberá usar los siguientes archivos:
Archivos de los
Usuarios
Descripción Archivos de Muestra
holesc Archivo de muestras de sondajes y
compositadas
_holesc
oretr
orept
Modelo de Wireframe del yacimiento _oretr
_orept
topotr
topopt
DTM de la topografía _topotr
_topopt
No se preocupe si no ha generado sus propios archivos, puede usar los archivos
de muestras listados en la última columna.

Creación del prototipo
Antes de empezar la creación del prototipo necesito hacer estadísticas sobre el
archivo de puntos de la wireframe (el archivo pt) para poder ubicar las
coordenadas del origen del prototipo.
Previamente ya se debió haber decidido el tamaño de bloques a utilizar ya que
luego se necesitará esa información al momento de crear el prototipo.
En éste caso trabajaremos el sólido con los archivos: oretr.dm y orept.dm y con
un tamaño de bloque de 5 x 5 x 5 metros.
El cuadro a llenar es el siguiente:
X Y Z
Máximo
Mínimo
Rango
Tamaño de bloque
Nro. de bloques
Para poder averiguar los valores máximos y mínimos del sólido necesitamos
ejecutar el comando STATS, el cual nos dará las estadísticas del archivo de
puntos del sólido.
Los resultados se muestran en la ventana de comandos, de allí se deben copiar
los valores arrojados:

Se le da un margen para asegurar que el prototipo envuelva toda la información,
así que los valores mínimos se reducen y los máximos se aumentan en todas las
direcciones. El cuadro quedaría como sigue:
X Y Z
Máximo 8200 6800 500
Mínimo 7800 6300 180
Rango 400 500 320
Tamaño de bloque 5 5 5
Nro. de bloques 80 100 64
Con esa información se empieza la creación del prototipo utilizando el comando
PROTOM.
Luego en la ventana Command, el programa empieza a hacer una serie de
preguntas a las que hay que responder de acuerdo a lo que dice nuestro cuadro:

Al finalizar el comando se ha creado un archivo
proto.dm dentro de Project Files > Block models:
Llenando el sólido de bloques
Para hacer el modelo de bloques del sólido es necesario tener como archivos de
entrada: el prototipo, el archivo de puntos y el archivo de triángulos del sólido.
El comando a usar es el WIREFILL.

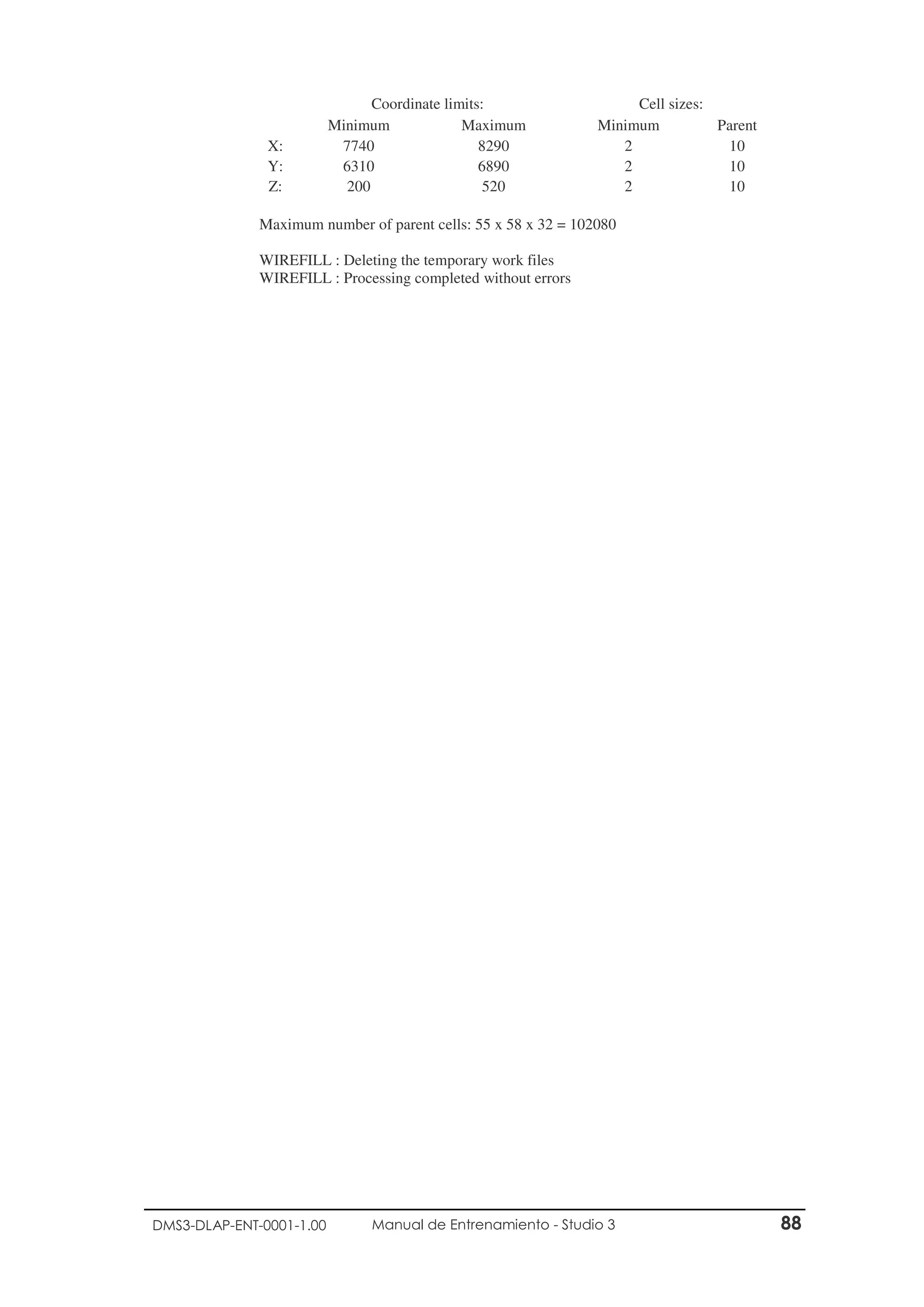

Una vez definido todos los parámetros se ejecuta el comando. Este creará un
nuevo archivo llamado modelmb.dm el cual tiene la definición de los bloques (sin
leyes) y el campo ZONA.
Si cargamos el archivo veremos que ya está todo el sólido lleno de bloques de 5 x
5 x 5 con una dimensión mínima de subcelda de 2.5.

Optimizando la cantidad de subceldas
Se pueden conseguir modelos de bloques muy grandes, así que siempre es una
buena idea comprimir el archivo cuanto sea posible. El proceso Optimise block
model analiza la estructura de las subceldas y une subceldas innecesarias dentro de
celdas patrones. El archivo oremod1 que creamos contiene 21,367 registros donde
cada registro define una celda o subcelda.
28.1 Para optimizar subceldas en un modelo de bloques
1. Desde el menú seleccione Models | Manipulate Models | Optimise Block
Model para mostrar el cuadro del comando PROMOD.
2. Haga Click en la opción AutoHelp para desplegar un texto que nos ayude a
movernos alrededor de esta ventana de proceso.
3. Pinche la opción Save para que la configuración sea restaurada la próxima
vez que este proceso corra.
4. En Files, haga un click en el botón Browse próximo al recuadro IN y
seleccione el archivo oremod1.
5. Escriba el nombre del archivo oremod2 en el cuadro OUT.
6. En Parameters, configure las opciones OVERLAP y OPTIMISE en 2.
7. Seleccione OK para iniciar el proceso.
El archivo de entrada será el modelo de bloques vacío y el de salida ya será el
modelo optimizado.

Se crea un nuevo archivo dentro de Block Models y si comparamos ambos
archivos veremos que el segundo tiene menos cantidad de bloques, lo que influye
directamente en el tamaño del archivo.

Interpolación de leyes
Ahora que ya está el modelo de bloques construido, estamos listos para empezar
el proceso de estimación.
Los archivos de entrada serán los modelos de bloques
vacíos y los archivos de muestras (drillholes
compositados).

29 ESTIMANDO LEYES
A medida que vayamos avanzando en la configuración de la estimación se irán
creando 2 archivos mas, el de parámetros de estimación y el de parámetros de
búsqueda. En el primero le indicaremos al programa el tipo de estimación que
haremos y para qué leyes en el segundo le indicaremos las características del
elipsoide de búsqueda (tamaño y orientación).
Para hacer la interpolación utilizaremos el comando ESTIMATE.
Los archivos de volumen de búsqueda y parámetros de estimación se crean a
medida que avancemos en el menú ESTIMATE, así que se le puede poner el
nombre que deseen.

Elipsoide de búsqueda
Para definir el volumen de búsqueda se presiona el botón Add y luego se
empiezan a llenar los cuadros en donde se le indica el tamaño del elipsoide y su
respectiva orientación.
Luego indicamos el número mínimo de muestras que deben caer dentro del
elipsoide para que el bloque sea estimado. Una vez terminado presionamos el
botón Next 2 veces, ya que al no tener variogramas nos salteamos la ventana
correspondiente a la definición de los mismos.
Parámetros de estimación
Los parámetros de estimación tienen que ser definidos para cada ley
independientemente. En el cuadro de abajo agregamos un parámetro utilizando el
botón Add para el AU, el método de estimación será el del inverso a la distancia al
cuadrado:

Luego definimos la potencia a elevar, normalmente se usa el valor de 2.
Luego agregamos otro parámetro de estimación para el CU. Finalmente la
ventana terminará así:

Luego presionamos el botón Next para avanzar al siguiente diálogo.
Allí dejamos el número de puntos para la discretización de la celda en 3 por lado
y también le indicamos al programa que la estimación será por sub-celdas.
También le indicamos al programa de que si no cuenta con suficiente información
para estimar un bloque, entonces que le asigne el valor ausente y avanzamos a la
siguiente ventana:

Allí nos mostrarán un resumen de todos los parámetros que hemos ingresado a
través de los diversos menús.
Luego presionamos el botón Run para que se ejecute el comando.
Observando los resultados en una sección
El programa ha creado un nuevo archivo de modelo de bloques, el que cargamos
en la ventana de Diseño para observar los bloques.
1. Haga click en el ícono plane by 1 para definir la sección.
2. Pinche un punto en el centro del modelo, y elija una sección N-S Section.
3. Seleccione View | Zoom | Zoom In (zx), pinche y arrastre definiendo dos
puntos opuestos de un rectángulo alrededor del modelo.
La vista debería ser algo como esto:

El programa le coloca una leyenda por defecto, así que para visualizar mejor las
leyes de Au y Cu es necesario crear una nueva leyenda.

Experimente con estos comandos para completar su inspección del modelo:
Menu Comando Acción
Plane By 1 Point Ver el modelo en plano, secciones E-W y N-S
Move Plane Moverse a una sección paralela, según una
distancia a especificar
Format | Legend Create New
Legend
Crear una leyenda usando percentiles para el
campo AU y definiendo 5 intervalos
Data | Load |
Drillholes
Get drillholes Cargue los compositos de sondaje holesc
Data | Load |
Wireframes
Get wireframes Cargue la DTM de la topografía, topotr /
topopt
Set Clipping Configure una distancia de clipping de 25
metros
Use Clipping Activa el clipping
Barra de control
Sheets
- Activa / Desactiva wireframes, slices, sondajes,
etc

30 EVALUANDO MODELOS DE BLOQUES
Los Modelos de Bloques son referencias básicas para reportar todas las reservas de
mineral. Usted podría evaluar el modelo de bloques completos o cualquier sección
de éste y reportar el tonelaje y las leyes. El modelo de bloques puede ser evaluado
dentro o fuera de las wireframes, encima o abajo de las DTM's, entre pares de líneas,
entre grupos de líneas, o dentro de una distancia especifica de una sola línea. En
este ejercicio vamos a generar un reporte de los recursos del yacimiento el cual
detalla los tonelajes para rangos de leyes específicas para cada sección del
sondaje:
Para definir rangos de leyes
1. Seleccione Format | Legend | Create New Legend
2. Escoja el objeto _holesc y en Field el campo AU
3. Seleccione el tipo de leyenda por rangos (Ranges) y defina 3 rangos.
4. Estos rangos pueden ser de ancho fijo, ya que luego modificará el valor de
los rangos editando una a una la leyenda creada.
5. Al primer rango, desactive la opción de Descripción automática y escriba;
ESTERIL.
6. En el rango escriba From 0; To 0.75 (gris).
7. Repita los pasos del 4 al 7 para el intervalo LIXIVIA desde 0.75 a 1.5 (amarillo).
8. Repita los pasos del 4 al 7 para el intervalo PLANTA desde 1.5 a 99 (salmón).
9. Elija el botón OK para finalizar.
La leyenda y el despliegue del modelo luego serán actualizados con esta nueva
definición de leyenda. Antes de proceder, utilice la barra de control Sheets para
apagar el despliegue de cada entidad, excepto modelos de bloques y líneas. Use el
comando rápido gvi para moverse a la sección 8025E, según la definición de vistas
que podrá encontrar en el archivo _views.
Ahora cree una nueva string (ns) en forma de un rectángulo cerrado que encierre el
modelo de bloques, en realidad no resulta relevante el hecho de que el rectángulo
cubra en forma exacta el modelo de bloques en pantalla, sólo es importante

asegurarnos que todas las celdas estén situadas dentro del rectángulo. Use el botón
derecho del mouse para hacer el snap al primer punto y cerrar la string.
Para evaluar el modelo de bloques
1. Seleccione Models | Evaluate | Inside String.
2. Pinche en la string límite mostrada en la actual sección.
3. Defina a mblocks como el nombre del archivo de los bloques mineros de
evaluación y presione ENTER.
4. Tipee 8025 para identificar el bloque minero a evaluar y presione OK.
5. Defina 12.5 cuando el sistema consulte por las distancias de proyección
hacia el usuario y alejándose de él.
Los resultados son reportados en la ventana Output y si el usuario está de acuerdo
con los ellos, se le ofrecerá la alternativa de grabar el archivo de resultados
(modres):
Para evaluar otra sección, seleccione primero la sección deseada con el comando
View Get (gvi), cree una nueva string límite (ns), y con el comando rápido (ev1),

Ingrese un identificador de bloque diferente, como por ejemplo 8050, y almacene el
resultado en el mismo archivo.
Tajos abiertos, cámaras, y galerías definidas por strings y/o wireframes, sirven
para evaluar fácilmente modelos de bloques usando los comandos del menú
principal "Mine Design Tools".

31 CREANDO MODELOS DE ESTÉRIL
Regrese a Datamine o reinicie si lo cerró anteriormente.
Parte de nuestro objetivo es poder utilizar el modelo de bloques del cuerpo para
posteriormente diseñar un pit, para esto nosotros necesitamos crear un modelo para
la roca estéril, el que deberá combinarse con el modelo mineralizado:
Para llenar bajo la topografía (DTM) con celdas
1. Seleccione el botón Fill Wireframe With Cells desde la barra de
herramientas para mostrar la ventana de dialogo del comando WIREFILL.
2. Pinche la opción de AutoHelp para mostrar el contenido del help, de manera
que sirva como guía para el mejor uso del proceso.
3. Active la opción Save de manera que la información ingresada al sistema
sea reestablecida en la siguiente ejecución del proceso.
4. En la ventana de dialogo de Files , pinche el botón del Browse ubicado al
lado de la caja de PROTO y seleccione el archivo protmod. Esto significará
que usaremos la misma definición del archivo del modelo de bloques que se
usó para crear el modelo de bloques mineralizado.
5. Pinche en el botón de Browse ubicado en la celda WIRETR y seleccione el
archivo topotr.
6. Pinche en el botón de Browse ubicado en la celda WIREPR y seleccione el
archivo topopt.
7. Tipee el nombre de archivo wstmod en la celda MODEL.
8. En la ventana de dialogo de los Fields, tipee el nombre del campo ZONE en
la celda ZONE.
9. En la ventana de dialogo de los Parameters , ingrese el número 0 en la celda
ZCODE de manera de llenar todos los bloques con un valor del campo
ZONE=0, que representará todos los bloques de estéril.
10. Define WIRETYPE igual a 2 para indicarle al proceso que deberá rellenar con
celdas bajo una DTM.
11. Defina CELLXMIN, CELLYMIN y CELLZMIN igual a 2.
12. Pinche en OK para comenzar a ejecutar el proceso.
Los mensajes de estado del proceso serán desplegados en la ventana de Output:
The model file which has been created is:
WSTMOD1
The file contains 142763 cells.
Model Dimensions:

Coordinate limits: Cell sizes:
Minimum Maximum Minimum Parent
X: 7740 8290 2 10
Y: 6310 6890 2 10
Z: 200 520 2 10
Maximum number of parent cells: 55 x 58 x 32 = 102080
WIREFILL : Deleting the temporary work files
WIREFILL : Processing completed without errors

32 COMBINANDO MODELOS DE
BLOQUES
Los modelos de bloques que comparten la misma estructura (usan el mismo archivo
PROTO) pueden ser combinados en forma muy sencilla con el comando Models |
Manipulate Model | Add Two Block Models.
Para añadir un modelo mineralizado a un modelo de Estéril
1. Desde la barra del menú, seleccione Models | Manipulate Model | Add Two
Block Models para mostrar el cuadro de diálogo del proceso ADDMOD.
2. Haga click la opción de AutoHelp para mostrar el contenido del help, de
manera que sirva como guía para el mejor uso del proceso.
3. Active la opción Save de manera que la información ingresada al sistema
sea reestablecida en la siguiente ejecución del proceso.
4. En la ventana de diálogo de Files, pinche en el botón Browse ubicado al lado
de la celda IN1 y seleccione el archivo wstmod.
5. Haga click el botón Browse ubicado al lado de la celda IN2 y seleccione el
archivo oremod4.
6. Tipee el nombre del archivo bmodel en la celda OUT.
7. Haga click en OK para comenzar a ejecutar el proceso.
Los mensajes de estado del proceso se mostrarán en la ventana Output, que
mostrarán algo como:
>>> 161044 Records in File c:databasetutorialbmodel.dm <<<
>>> ADDMOD Completed <<<
Finalmente, el modelo combinado puede ser optimizado en idéntica forma como se
hizo con el modelo mineralizado:
Para optimizar la cantidad de subceldas
1. Desde la barra del menú, seleccione Models | Manipulate Model | Optimise
Block Model para mostrar el cuadro de diálogo del proceso PROMOD.
2. Seleccione el botón Restore para mostrar las opciones que nosotros usamos
en la última ejecución del modelo de bloques mineralizado.
3. En la ventana de diálogos de Files, pinche en el botón Browse, ubicado al
lado de celda de IN y seleccione el archivo bmodel.
4. Tipee el nombre del archivo "bmodel2" en la celda de OUT.
5. En la ventana de diálogo de Fields, seleccione el campo ZONE en la celda
de KEY1, AU en la celda KEY2 y CU en la celda de KEY3.

6. En la ventana de diálogo de Parameters, asigne a OVERLAP y OPTIMISE el
valor de 2.
7. Seleccione OK para ejecutar el proceso.
Los siguientes mensajes de estado del proceso aparecerán en la ventana de Output
al finalizar el proceso:
>>> 97257 Records in File c:databasetutorialbmodel2.dm <<<
>>> PROMOD Completed <<<
Fin del Tutorial Básico
Felicitaciones, usted acaba de
completar su primer estudio de estimación
de recursos con DATAMINE!

Datamine Chile
Sta. Magadalena 75 Of. 903
Providencia - Santiago - CHILE
Tel: +56/2 3345952 - 2318063
Fax: +56/2 3345951
www.datamine.co.uk

DATA MINE

Más contenido relacionado

La actualidad más candente

Similar a DATA MINE

Más de LuisnArmandoLenCndor1

Último

DATA MINE
