Modulación AM
Definir modulación de amplitud y señales que intervienen en el proceso.
Es una técnica utilizada en la comunicación electrónica, más comúnmente
para la transmisión de información a través de una onda transversal de televisión.
La modulación en amplitud (AM) funciona mediante la variación de la amplitud de
la señal transmitida en relación con la información que se envía. Contrastando
esta con la modulación de frecuencia, en la que se varía la frecuencia, y la
modulación de fase, en la que se varía la fase. A mediados de la década de 1870,
una forma de modulación de amplitud, inicialmente llamada "corrientes
ondulatorias", fue el primer método para enviar con éxito audio a través de líneas
telefónicas con una calidad aceptable.
Una gran ventaja de AM es que su demodulación es muy simple y, por
consiguiente, los receptores son sencillos y baratos; un ejemplo de esto es la radio
a galena. Otras formas de AM como la modulación por Banda lateral única o la
Doble Banda Lateral son más eficientes en ancho de banda o potencia pero en
contrapartida los receptores y transmisores son más caros y difíciles de construir,
ya que además deberán reinsertar la portadora para conformar la AM nuevamente
y poder de modular la señal trasmitida.
La AM comercial se transmite en el rango de 540 KHz a 1600 KHz, es decir,
que en esta porción del espectro electromagnético encontraremos distintas
señales AM una a continuación de otra, con una banda de guarda o separación
restablecida necesaria para disminuir interferencias.

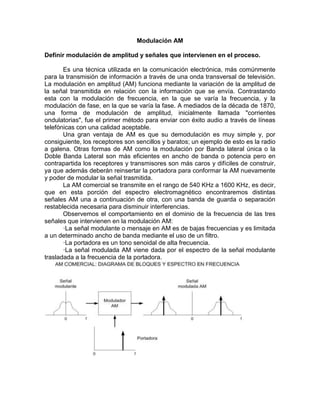

Observemos el comportamiento en el dominio de la frecuencia de las tres
señales que intervienen en la modulación AM:
·La señal modulante o mensaje en AM es de bajas frecuencias y es limitada
a un determinado ancho de banda mediante el uso de un filtro.
·La portadora es un tono senoidal de alta frecuencia.
·La señal modulada AM viene dada por el espectro de la señal modulante
trasladada a la frecuencia de la portadora.
MODULACION AM
Definir la técnica de AM de Doble Banda Lateral con Portadora Completa (AM
DSBFC).
Históricamente, éste fue el primer método de modulación utilizado en los
inicios de la radio, a principios del siglo XX y continúa utilizándose extensamente
en todo el mundo, principalmente para servicios de radiodifusión sonora en las
bandas de ondas medias (540 a 1600 KHz) y de ondas cortas (2 a 30 MHz). A
pesar de ser un sistema de modulación poco eficiente, tanto desde el punto de
vista espectral como de consumo de energía en el transmisor, una razón para
seguir empleándolo es la simplicidad del receptor, lo que permite la fabricación de
receptores sencillos y de bajo costo, al alcance de las personas de pocos
recursos. Desde el punto de vista de la cobertura de estos servicios, las
condiciones de propagación en esas bandas permiten dar cobertura a grandes
extensiones sin necesidad de retransmisores, como es el caso de la radiodifusión
en frecuencia modulada (FM). El número de receptores de AM en el mundo es
inmenso y el cambio de este esquema de modulación, particularmente en los
países en vías de desarrollo, causaría que mucha gente no pudiera acceder al
único medio de información y entretenimiento del que pueden disponer.
Lo que en algunos países se ve como normal: la recepción de radio y
televisión, prácticamente a la carta por cable, satélite o Internet es impensable
para una importante porción de la población mundial y en la legislación de muchos
países se mantiene el principio de que el espectro radioeléctrico es propiedad de
la nación y no de unos pocos privilegiados. Se trata, por tanto, de un bien público y
no solo de un servicio público, en que el acceso a los servicios de radiodifusión
sonora y televisión debe estar al alcance de todos los ciudadanos. Estas son, en
cierta medida, las razones por las cuales se mantienen y se seguirán manteniendo
por mucho tiempo, los servicios de radiodifusión sonora en ondas medias y cortas.
Definir la técnica AM de Doble Banda Lateral con Portadora Suprimida (AM
DSBSC).
Haga doble banda lateral transmisión portadora suprimida (DSB-SC) es la
transmisión en la que las frecuencias producido por modulación de amplitud (AM)
están simétricamente espaciados por encima y por debajo de la frecuencia de la
portadora y el nivel de la portadora se reduce al nivel más bajo posible, lo ideal
sería estar completamente suprimida.
En la modulación DSB-SC, a diferencia de AM, la onda portadora no se
transmite; Por lo tanto, gran parte de la energía se distribuye entre las bandas
laterales, lo que implica un aumento de la cubierta en DSB-SC, en comparación
con AM, para la misma potencia utilizado.
Transmisión DSB-SC es un caso especial de doble banda lateral transmisión de
portadora reducida . Se utiliza para los sistemas de datos de radio .
Spectrum
DSB-SC es básicamente una modulación de amplitud de onda sin el portador, por
lo tanto, la reducción de residuos de energía, lo que supone una eficiencia del
50%. Esto representa un aumento en comparación con la transmisión AM normal
(OSD), que tiene una eficiencia máxima de 33.333%, desde 3.2 del poder está en
el vehículo que no lleva ninguna inteligencia, y cada banda lateral lleva la misma
información. Banda lateral única (SSB) Suprimida Carrier es 100% eficiente.
Spectrum trama de una señal DSB-SC:
Generación
DSB-SC se genera por un mezclador. Este consiste en una señal de mensaje
combinado con la portadora de frecuencia.
Demodulación
Demodulación se hace multiplicando la señal DSB-SC con la señal
portadora. Para la demodulación, frecuencia y fase del oscilador de modulación
debe ser exactamente el mismo que el oscilador de demodulación es de otro
modo, la distorsión y / o atenuación se producirá. DSB-SC puede ser demodulada
si su índice de modulación es menor que la unidad.
Cómo funciona
Esto se muestra mejor gráficamente. A continuación se muestra una señal
de mensaje que se puede desear para modular sobre un soporte, que consiste en
un par de componentes sinusoidales.
La ecuación para esta señal de mensaje es
.
El portador, en este caso, es una llanura 5 kHz ( )
Sinusoide-foto de abajo.
La modulación se realiza mediante la multiplicación en el dominio del tiempo, que
produce una señal de portadora de 5 kHz, cuya amplitud varía en la misma
manera que la señal de mensaje.
El nombre de "portadora suprimida" se produce porque el componente de la señal
portadora es suprimida-que no aparece en la señal de salida. Esto es evidente
cuando el espectro de la señal de salida se visualiza:
Definir la técnica de AM de Banda Lateral Única con Portadora Completa (AM
SSBFC).
Modulación de banda lateral única1 (BLU) o (SSB) (del inglés Single Side
Band) es una evolución de la AM. La banda lateral única es muy importante para
la rama de la electrónica básica ya que permite transmitir señales de radio
frecuencia que otras modulaciones no pueden transmitir.
En la transmisión en Amplitud Modulada se gasta la mitad de la energía en
transmitir una onda de frecuencia constante llamada portadora, y sólo un cuarto en
transmitir la información de la señal moduladora (normalmente voz) en una banda
de frecuencias por encima de la portadora. El otro cuarto se consume en transmitir
exactamente la misma información, pero en una banda de frecuencias por debajo
de la portadora. Es evidente que ambas bandas laterales son redundantes,
bastaría con enviar una sola. Y la portadora tampoco es necesaria.
Por medio de filtros colocados en el circuito de transmisión, el transmisor
BLU elimina la portadora y una de las dos bandas. El receptor, para poder
reproducir la señal que recibe, genera localmente -mediante un oscilador- la
portadora no transmitida, y con la banda lateral que recibe, reconstruye la
información de la señal moduladora original.
Ventajas y desventajas de la BLU
La superioridad tecnológica de la Banda Lateral Única sobre la Amplitud
Modulada reside en esa necesidad de gastar sólo un cuarto de la energía para
transmitir la misma información. En contrapartida, los circuitos de transmisores y
receptores son más complejos y más caros.
Otra ventaja de esta modulación sobre la AM estriba en que la potencia de
emisión se concentra en un ancho de banda más estrecho (normalmente 2,4
kilohercios); por lo tanto, es muy sobria en el uso de las frecuencias, permitiendo
más transmisiones simultáneas en una banda dada.
La modalidad de mayor uso es la USB (banda lateral superior, del inglés
Upper Side Band). Por razones históricas, en el servicio de radioaficionados para
frecuencias por debajo de 10.7 MHz se transmite sólo la banda inferior (LSB), y
por encima, sólo la banda superior (USB). La LSB también se utiliza en algunas
comunicaciones marinas.
Banda lateral independiente
En el pasado, cuando se empleaba la Onda Corta para la transmisión de
comunicaciones telefónicas, se utilizaba un procedimiento particular de este tipo
de modulación, denominado banda lateral independiente (BLI).
Se basaba en la utilización de dos moduladores, que funcionaban con la misma
portadora. A cada uno de ellos se aplicaba como señal moduladora dos canales
telefónicos previamente multiplexados en frecuencia.
Finalmente, de los productos de modulación de un modulador se seleccionaba la
banda lateral superior y del otro la banda lateral inferior y se suprimía la portadora.
Con ello se enviaba al transmisor la información correspondiente a cuatro canales
telefónicos (2 por cada banda lateral).
Definir la técnica de AM de Banda Lateral Única con Portadora Reducida (AM
SSBRC).
La AM de banda lateral única y portadora reducida (SSBRC, de single-
sideband reduced carrier) es una forma de modulación de amplitud, en la que
sequita totalmente una banda lateral y el voltaje de la portadora se reducen más o
menos hasta el 10% de su amplitud no modulada. En consecuencia, hasta el 96%
de la potencia total trasmitida está en la banda lateral no suprimida. Para producir
un componente reducido de portadora, se suprime totalmente la portadora durante
la modulación y después se vuelve a insertar con una amplitud reducida. Por lo
anterior, a veces se dice que el sistema SSBRC es de banda lateral única y
portadora reinsertada.
En ocasiones la trasmisión con portadora reducida se le llama portadora
incrementada, porque se eleven el receptor antes de la demodulación. Con la
detección de portadora incrementada, la amplificación de la portadora en el
receptor debe ser suficiente para aumentar su amplitud hasta un valor mayor que
el de la señal de banda lateral. En el sistema SSBRC se requiere la mitad del
ancho de banda que en la AM convencional y, como la portadora se transmite a un
nivel reducido, también economiza mucha potencia.
AM de banda lateral independiente “ISB, de independent sideband” es una
forma de modulación de amplitud en la que una sola frecuencia de portadora se
modula en forma independiente con dos señales moduladoras diferentes.
Entonces, el sistema ISB es una forma de transmisión de doble banda lateral en el
que el trasmisor consiste en dos moduladores independientes de banda lateral
única y portadora suprimida. Un modulador solo produce la banda lateral superior
y el otro solo la banda lateral inferior. Las señales de salida de banda lateral única
procedentes de los dos moduladores se combinan para formar una señal de doble
banda lateral, en la que la que las dos bandas laterales son totalmente
independientes entre sí pero son simétricas respecto a una frecuencia portadora
común.

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Modulación en amplitud (am)
Modulación en amplitud (am)Modulación en amplitud (am)
Modulación en amplitud (am)

Laboratorio modulación am y fm
Laboratorio modulación am y fmLaboratorio modulación am y fm
Laboratorio modulación am y fm

Modulacion am y fm
Modulacion am y fmModulacion am y fm
Modulacion am y fm

Modulación AM
Modulación AMModulación AM
Modulación AM

AM AMPLITUD MODULADA.Comprender como viajan las ondas
AM AMPLITUD MODULADA.Comprender como viajan las ondasAM AMPLITUD MODULADA.Comprender como viajan las ondas
AM AMPLITUD MODULADA.Comprender como viajan las ondas

Modulador AM DSBFC
Modulador AM DSBFCModulador AM DSBFC
Modulador AM DSBFC

Modulacion am
Modulacion amModulacion am
Modulacion am

Modulcion de amplitud
Modulcion de amplitudModulcion de amplitud
Modulcion de amplitud

Señales am y fm
Señales am y fmSeñales am y fm
Señales am y fm

Demodulador am (completo)
Demodulador am (completo)Demodulador am (completo)
Demodulador am (completo)

Transmisión por modulación de amplitud2
Transmisión por modulación de amplitud2Transmisión por modulación de amplitud2
Transmisión por modulación de amplitud2

A.m. AMPLITUD MODULADA
A.m. AMPLITUD MODULADAA.m. AMPLITUD MODULADA
A.m. AMPLITUD MODULADA

Moduladores Y Demoduladores Am
Moduladores Y Demoduladores AmModuladores Y Demoduladores Am
Moduladores Y Demoduladores Am

Introduccion am
Introduccion amIntroduccion am
Introduccion am

Modulacion de amplitud
Modulacion de amplitudModulacion de amplitud
Modulacion de amplitud

Modulacion FM
Modulacion FMModulacion FM
Modulacion FM

Modulacion en am y fm
Modulacion en  am y fmModulacion en  am y fm
Modulacion en am y fm

Modulacion de amplitud
Modulacion de amplitudModulacion de amplitud
Modulacion de amplitud

ModulacióN De Amplitud
ModulacióN De AmplitudModulacióN De Amplitud
ModulacióN De Amplitud

Modulación
ModulaciónModulación
Modulación


Destacado

Trabajo modulación (AM)
Trabajo modulación (AM)Trabajo modulación (AM)
Trabajo modulación (AM)Cristopher_G

Planificacion de Electronica industrial
Planificacion de Electronica industrialPlanificacion de Electronica industrial
Planificacion de Electronica industrialindira

Sumador/Restador en Punto Flotante IEEE 745 en el MIPS
Sumador/Restador en Punto Flotante IEEE 745 en el MIPSSumador/Restador en Punto Flotante IEEE 745 en el MIPS
Sumador/Restador en Punto Flotante IEEE 745 en el MIPSSNPP

Ciencia de los materiales
Ciencia de los materialesCiencia de los materiales
Ciencia de los materialesDiego Gomez

Guia laboratorio 1 de electrónica nueva
Guia laboratorio 1 de electrónica nuevaGuia laboratorio 1 de electrónica nueva
Guia laboratorio 1 de electrónica nuevaWalter Cordoba

Desarrollo de un Inversor sinusoidal
Desarrollo de un Inversor sinusoidal Desarrollo de un Inversor sinusoidal
Desarrollo de un Inversor sinusoidal Edwin Marte

Electronica 2015 competencias-capacidades
Electronica   2015  competencias-capacidadesElectronica   2015  competencias-capacidades
Electronica 2015 competencias-capacidadesyoelaguila

Power capacidades (1)
Power capacidades (1)Power capacidades (1)
Power capacidades (1)josé sosa

Osciladores Rc
Osciladores RcOsciladores Rc
Osciladores RcHéctor

Puentes de medicion
Puentes de medicionPuentes de medicion
Puentes de mediciondanilbert

Trabajo de comunicaciones de amplitud modulada
Trabajo de comunicaciones de amplitud moduladaTrabajo de comunicaciones de amplitud modulada
Trabajo de comunicaciones de amplitud moduladagreronre


Destacado (20)

Trabajo modulación (AM)
Trabajo modulación (AM)Trabajo modulación (AM)
Trabajo modulación (AM)

Practica6 0708
Practica6 0708Practica6 0708
Practica6 0708

Guia No 4
Guia No 4Guia No 4
Guia No 4

Proyecto electronica
Proyecto electronicaProyecto electronica
Proyecto electronica

Planificacion de Electronica industrial
Planificacion de Electronica industrialPlanificacion de Electronica industrial
Planificacion de Electronica industrial

Las webquest jeicy
Las webquest jeicyLas webquest jeicy
Las webquest jeicy

Electrónica (1)
Electrónica (1)Electrónica (1)
Electrónica (1)

Sumador/Restador en Punto Flotante IEEE 745 en el MIPS
Sumador/Restador en Punto Flotante IEEE 745 en el MIPSSumador/Restador en Punto Flotante IEEE 745 en el MIPS
Sumador/Restador en Punto Flotante IEEE 745 en el MIPS

Ciencia de los materiales
Ciencia de los materialesCiencia de los materiales
Ciencia de los materiales

Guia laboratorio 1 de electrónica nueva
Guia laboratorio 1 de electrónica nuevaGuia laboratorio 1 de electrónica nueva
Guia laboratorio 1 de electrónica nueva

MOD-20160810
MOD-20160810MOD-20160810
MOD-20160810

Oscilador de puente wien
Oscilador de puente wienOscilador de puente wien
Oscilador de puente wien

Desarrollo de un Inversor sinusoidal
Desarrollo de un Inversor sinusoidal Desarrollo de un Inversor sinusoidal
Desarrollo de un Inversor sinusoidal

2015-03-31_MotifGP
2015-03-31_MotifGP2015-03-31_MotifGP
2015-03-31_MotifGP

Electronica 2015 competencias-capacidades
Electronica   2015  competencias-capacidadesElectronica   2015  competencias-capacidades
Electronica 2015 competencias-capacidades

Power capacidades (1)
Power capacidades (1)Power capacidades (1)
Power capacidades (1)

Filtros y oscilador de wien
Filtros y oscilador de wienFiltros y oscilador de wien
Filtros y oscilador de wien

Osciladores Rc
Osciladores RcOsciladores Rc
Osciladores Rc

Puentes de medicion
Puentes de medicionPuentes de medicion
Puentes de medicion

Trabajo de comunicaciones de amplitud modulada
Trabajo de comunicaciones de amplitud moduladaTrabajo de comunicaciones de amplitud modulada
Trabajo de comunicaciones de amplitud modulada


Similar a Modulación AM: definiciones y técnicas

Modulación de amplitud comunicaciones
Modulación de amplitud comunicacionesModulación de amplitud comunicaciones
Modulación de amplitud comunicacionesrhadyz

Conceptos básicos usados en las comunicaciones
Conceptos básicos usados en las comunicacionesConceptos básicos usados en las comunicaciones
Conceptos básicos usados en las comunicacionesVictor Diaz

Modulación am
Modulación amModulación am
Modulación amoscar pino

Trabajo de modulacion am (comunicacion) Carlos Maraguacare
Trabajo de modulacion am (comunicacion) Carlos MaraguacareTrabajo de modulacion am (comunicacion) Carlos Maraguacare
Trabajo de modulacion am (comunicacion) Carlos MaraguacareCarlos E Maraguacare M

Modulación de amplitud
Modulación de amplitudModulación de amplitud
Modulación de amplitudRhawill Gamboa

Modulacion en amplitud oscar
Modulacion en  amplitud oscarModulacion en  amplitud oscar
Modulacion en amplitud oscarJose Jose

Modulación de amplitud
Modulación de amplitudModulación de amplitud
Modulación de amplitudmizor82

Modulacion de señales en la comunicacion satelital
Modulacion de señales en la comunicacion satelital Modulacion de señales en la comunicacion satelital
Modulacion de señales en la comunicacion satelital Joshua M Noriega

Modulacion am jose ineo
Modulacion am jose ineoModulacion am jose ineo
Modulacion am jose ineojose rivas

Exposicion 2 de fundamento
Exposicion 2 de fundamento Exposicion 2 de fundamento
Exposicion 2 de fundamento Jesus Matos

Exposicion 2 de fundamento
Exposicion 2 de fundamento Exposicion 2 de fundamento
Exposicion 2 de fundamento Jesus Matos

Trabajo de modulaciobn
Trabajo de modulaciobnTrabajo de modulaciobn
Trabajo de modulaciobnMervin Brito

Trabajo de modulaciobn
Trabajo de modulaciobnTrabajo de modulaciobn
Trabajo de modulaciobnMervin Brito


Similar a Modulación AM: definiciones y técnicas (20)

Modulacion am
Modulacion amModulacion am
Modulacion am

Modulación de amplitud comunicaciones
Modulación de amplitud comunicacionesModulación de amplitud comunicaciones
Modulación de amplitud comunicaciones

Modulación am
Modulación amModulación am
Modulación am

Conceptos básicos usados en las comunicaciones
Conceptos básicos usados en las comunicacionesConceptos básicos usados en las comunicaciones
Conceptos básicos usados en las comunicaciones

Modulación am
Modulación amModulación am
Modulación am

Modulación
ModulaciónModulación
Modulación

Trabajo de modulacion am (comunicacion) Carlos Maraguacare
Trabajo de modulacion am (comunicacion) Carlos MaraguacareTrabajo de modulacion am (comunicacion) Carlos Maraguacare
Trabajo de modulacion am (comunicacion) Carlos Maraguacare

Modulación de amplitud
Modulación de amplitudModulación de amplitud
Modulación de amplitud

Modulacion en amplitud oscar
Modulacion en  amplitud oscarModulacion en  amplitud oscar
Modulacion en amplitud oscar

Modulación de amplitud
Modulación de amplitudModulación de amplitud
Modulación de amplitud

Presentación Electiva V
Presentación Electiva VPresentación Electiva V
Presentación Electiva V

Comunicaciones 4
Comunicaciones 4Comunicaciones 4
Comunicaciones 4

Modulación: AM, FM, PM
Modulación: AM, FM, PMModulación: AM, FM, PM
Modulación: AM, FM, PM

Modulacion de señales en la comunicacion satelital
Modulacion de señales en la comunicacion satelital Modulacion de señales en la comunicacion satelital
Modulacion de señales en la comunicacion satelital

Modulacion am jose ineo
Modulacion am jose ineoModulacion am jose ineo
Modulacion am jose ineo

Exposicion 2 de fundamento
Exposicion 2 de fundamento Exposicion 2 de fundamento
Exposicion 2 de fundamento

Exposicion 2 de fundamento
Exposicion 2 de fundamento Exposicion 2 de fundamento
Exposicion 2 de fundamento

Modulacion de amplitud
Modulacion de amplitudModulacion de amplitud
Modulacion de amplitud

Trabajo de modulaciobn
Trabajo de modulaciobnTrabajo de modulaciobn
Trabajo de modulaciobn

Trabajo de modulaciobn
Trabajo de modulaciobnTrabajo de modulaciobn
Trabajo de modulaciobn


Último

el CTE 6 DOCENTES 2 2023-2024abcdefghijoklmnñopqrstuvwxyz
el CTE 6 DOCENTES 2 2023-2024abcdefghijoklmnñopqrstuvwxyzel CTE 6 DOCENTES 2 2023-2024abcdefghijoklmnñopqrstuvwxyz
el CTE 6 DOCENTES 2 2023-2024abcdefghijoklmnñopqrstuvwxyzprofefilete

OLIMPIADA DEL CONOCIMIENTO INFANTIL 2024.pptx
OLIMPIADA DEL CONOCIMIENTO INFANTIL 2024.pptxOLIMPIADA DEL CONOCIMIENTO INFANTIL 2024.pptx
OLIMPIADA DEL CONOCIMIENTO INFANTIL 2024.pptxjosetrinidadchavez

EXPECTATIVAS vs PERSPECTIVA en la vida.
EXPECTATIVAS vs PERSPECTIVA  en la vida.EXPECTATIVAS vs PERSPECTIVA  en la vida.
EXPECTATIVAS vs PERSPECTIVA en la vida.DaluiMonasterio

Introducción:Los objetivos de Desarrollo Sostenible
Introducción:Los objetivos de Desarrollo SostenibleIntroducción:Los objetivos de Desarrollo Sostenible
Introducción:Los objetivos de Desarrollo SostenibleJonathanCovena1

Lecciones 04 Esc. Sabática. Defendamos la verdad
Lecciones 04 Esc. Sabática. Defendamos la verdadLecciones 04 Esc. Sabática. Defendamos la verdad
Lecciones 04 Esc. Sabática. Defendamos la verdadAlejandrino Halire Ccahuana

Herramientas de Inteligencia Artificial.pdf
Herramientas de Inteligencia Artificial.pdfHerramientas de Inteligencia Artificial.pdf
Herramientas de Inteligencia Artificial.pdfMARIAPAULAMAHECHAMOR

6° SEM30 WORD PLANEACIÓN PROYECTOS DARUKEL 23-24.docx
6° SEM30 WORD PLANEACIÓN PROYECTOS DARUKEL 23-24.docx6° SEM30 WORD PLANEACIÓN PROYECTOS DARUKEL 23-24.docx
6° SEM30 WORD PLANEACIÓN PROYECTOS DARUKEL 23-24.docxCeciliaGuerreroGonza1

Manual - ABAS II completo 263 hojas .pdf
Manual - ABAS II completo 263 hojas .pdfManual - ABAS II completo 263 hojas .pdf
Manual - ABAS II completo 263 hojas .pdfMaryRotonda1

texto argumentativo, ejemplos y ejercicios prácticos
texto argumentativo, ejemplos y ejercicios prácticostexto argumentativo, ejemplos y ejercicios prácticos
texto argumentativo, ejemplos y ejercicios prácticosisabeltrejoros

Factores ecosistemas: interacciones, energia y dinamica
Factores ecosistemas: interacciones, energia y dinamicaFactores ecosistemas: interacciones, energia y dinamica
Factores ecosistemas: interacciones, energia y dinamicaFlor Idalia Espinoza Ortega

Movimientos Precursores de La Independencia en Venezuela
Movimientos Precursores de La Independencia en VenezuelaMovimientos Precursores de La Independencia en Venezuela
Movimientos Precursores de La Independencia en Venezuelacocuyelquemao

Heinsohn Privacidad y Ciberseguridad para el sector educativo
Heinsohn Privacidad y Ciberseguridad para el sector educativoHeinsohn Privacidad y Ciberseguridad para el sector educativo
Heinsohn Privacidad y Ciberseguridad para el sector educativoFundación YOD YOD

cortes de luz abril 2024 en la provincia de tungurahua
cortes de luz abril 2024 en la provincia de tungurahuacortes de luz abril 2024 en la provincia de tungurahua
cortes de luz abril 2024 en la provincia de tungurahuaDANNYISAACCARVAJALGA

programa dia de las madres 10 de mayo para evento
programa dia de las madres 10 de mayo  para eventoprograma dia de las madres 10 de mayo  para evento
programa dia de las madres 10 de mayo para eventoDiegoMtsS

2024 - Expo Visibles - Visibilidad Lesbica.pdf
2024 - Expo Visibles - Visibilidad Lesbica.pdf2024 - Expo Visibles - Visibilidad Lesbica.pdf
2024 - Expo Visibles - Visibilidad Lesbica.pdfBaker Publishing Company

30-de-abril-plebiscito-1902_240420_104511.pdf
30-de-abril-plebiscito-1902_240420_104511.pdf30-de-abril-plebiscito-1902_240420_104511.pdf
30-de-abril-plebiscito-1902_240420_104511.pdfgimenanahuel

la unidad de s sesion edussssssssssssssscacio fisca
la unidad de s sesion edussssssssssssssscacio fiscala unidad de s sesion edussssssssssssssscacio fisca
la unidad de s sesion edussssssssssssssscacio fiscaeliseo91


Último (20)

el CTE 6 DOCENTES 2 2023-2024abcdefghijoklmnñopqrstuvwxyz
el CTE 6 DOCENTES 2 2023-2024abcdefghijoklmnñopqrstuvwxyzel CTE 6 DOCENTES 2 2023-2024abcdefghijoklmnñopqrstuvwxyz
el CTE 6 DOCENTES 2 2023-2024abcdefghijoklmnñopqrstuvwxyz

OLIMPIADA DEL CONOCIMIENTO INFANTIL 2024.pptx
OLIMPIADA DEL CONOCIMIENTO INFANTIL 2024.pptxOLIMPIADA DEL CONOCIMIENTO INFANTIL 2024.pptx
OLIMPIADA DEL CONOCIMIENTO INFANTIL 2024.pptx

EXPECTATIVAS vs PERSPECTIVA en la vida.
EXPECTATIVAS vs PERSPECTIVA  en la vida.EXPECTATIVAS vs PERSPECTIVA  en la vida.
EXPECTATIVAS vs PERSPECTIVA en la vida.

Unidad 3 | Teorías de la Comunicación | MCDI
Unidad 3 | Teorías de la Comunicación | MCDIUnidad 3 | Teorías de la Comunicación | MCDI
Unidad 3 | Teorías de la Comunicación | MCDI

Introducción:Los objetivos de Desarrollo Sostenible
Introducción:Los objetivos de Desarrollo SostenibleIntroducción:Los objetivos de Desarrollo Sostenible
Introducción:Los objetivos de Desarrollo Sostenible

La Trampa De La Felicidad. Russ-Harris.pdf
La Trampa De La Felicidad. Russ-Harris.pdfLa Trampa De La Felicidad. Russ-Harris.pdf
La Trampa De La Felicidad. Russ-Harris.pdf

Lecciones 04 Esc. Sabática. Defendamos la verdad
Lecciones 04 Esc. Sabática. Defendamos la verdadLecciones 04 Esc. Sabática. Defendamos la verdad
Lecciones 04 Esc. Sabática. Defendamos la verdad

Herramientas de Inteligencia Artificial.pdf
Herramientas de Inteligencia Artificial.pdfHerramientas de Inteligencia Artificial.pdf
Herramientas de Inteligencia Artificial.pdf

6° SEM30 WORD PLANEACIÓN PROYECTOS DARUKEL 23-24.docx
6° SEM30 WORD PLANEACIÓN PROYECTOS DARUKEL 23-24.docx6° SEM30 WORD PLANEACIÓN PROYECTOS DARUKEL 23-24.docx
6° SEM30 WORD PLANEACIÓN PROYECTOS DARUKEL 23-24.docx

Manual - ABAS II completo 263 hojas .pdf
Manual - ABAS II completo 263 hojas .pdfManual - ABAS II completo 263 hojas .pdf
Manual - ABAS II completo 263 hojas .pdf

texto argumentativo, ejemplos y ejercicios prácticos
texto argumentativo, ejemplos y ejercicios prácticostexto argumentativo, ejemplos y ejercicios prácticos
texto argumentativo, ejemplos y ejercicios prácticos

Factores ecosistemas: interacciones, energia y dinamica
Factores ecosistemas: interacciones, energia y dinamicaFactores ecosistemas: interacciones, energia y dinamica
Factores ecosistemas: interacciones, energia y dinamica

Movimientos Precursores de La Independencia en Venezuela
Movimientos Precursores de La Independencia en VenezuelaMovimientos Precursores de La Independencia en Venezuela
Movimientos Precursores de La Independencia en Venezuela

Heinsohn Privacidad y Ciberseguridad para el sector educativo
Heinsohn Privacidad y Ciberseguridad para el sector educativoHeinsohn Privacidad y Ciberseguridad para el sector educativo
Heinsohn Privacidad y Ciberseguridad para el sector educativo

cortes de luz abril 2024 en la provincia de tungurahua
cortes de luz abril 2024 en la provincia de tungurahuacortes de luz abril 2024 en la provincia de tungurahua
cortes de luz abril 2024 en la provincia de tungurahua

programa dia de las madres 10 de mayo para evento
programa dia de las madres 10 de mayo  para eventoprograma dia de las madres 10 de mayo  para evento
programa dia de las madres 10 de mayo para evento

2024 - Expo Visibles - Visibilidad Lesbica.pdf
2024 - Expo Visibles - Visibilidad Lesbica.pdf2024 - Expo Visibles - Visibilidad Lesbica.pdf
2024 - Expo Visibles - Visibilidad Lesbica.pdf

Razonamiento Matemático 1. Deta del año 2020
Razonamiento Matemático 1. Deta del año 2020Razonamiento Matemático 1. Deta del año 2020
Razonamiento Matemático 1. Deta del año 2020

30-de-abril-plebiscito-1902_240420_104511.pdf
30-de-abril-plebiscito-1902_240420_104511.pdf30-de-abril-plebiscito-1902_240420_104511.pdf
30-de-abril-plebiscito-1902_240420_104511.pdf

la unidad de s sesion edussssssssssssssscacio fisca
la unidad de s sesion edussssssssssssssscacio fiscala unidad de s sesion edussssssssssssssscacio fisca
la unidad de s sesion edussssssssssssssscacio fisca


Modulación AM: definiciones y técnicas

  • 1. REPUBLICA BOLIVARIANA DE VENEZUELA INSTITUTO UNIVERSITARIO SANTIAGO MARIÑO EXTENSION-MATURIN MODULACION AM MATURIN; AGOSTO 2014 PROFESORA: Ing. Mariángela Pollonais PARTICIPANTE: Vicente Bermúdez C.I: 11.451.879
  • 2. Modulación AM Definir modulación de amplitud y señales que intervienen en el proceso. Es una técnica utilizada en la comunicación electrónica, más comúnmente para la transmisión de información a través de una onda transversal de televisión. La modulación en amplitud (AM) funciona mediante la variación de la amplitud de la señal transmitida en relación con la información que se envía. Contrastando esta con la modulación de frecuencia, en la que se varía la frecuencia, y la modulación de fase, en la que se varía la fase. A mediados de la década de 1870, una forma de modulación de amplitud, inicialmente llamada "corrientes ondulatorias", fue el primer método para enviar con éxito audio a través de líneas telefónicas con una calidad aceptable. Una gran ventaja de AM es que su demodulación es muy simple y, por consiguiente, los receptores son sencillos y baratos; un ejemplo de esto es la radio a galena. Otras formas de AM como la modulación por Banda lateral única o la Doble Banda Lateral son más eficientes en ancho de banda o potencia pero en contrapartida los receptores y transmisores son más caros y difíciles de construir, ya que además deberán reinsertar la portadora para conformar la AM nuevamente y poder de modular la señal trasmitida. La AM comercial se transmite en el rango de 540 KHz a 1600 KHz, es decir, que en esta porción del espectro electromagnético encontraremos distintas señales AM una a continuación de otra, con una banda de guarda o separación restablecida necesaria para disminuir interferencias. Observemos el comportamiento en el dominio de la frecuencia de las tres señales que intervienen en la modulación AM: ·La señal modulante o mensaje en AM es de bajas frecuencias y es limitada a un determinado ancho de banda mediante el uso de un filtro. ·La portadora es un tono senoidal de alta frecuencia. ·La señal modulada AM viene dada por el espectro de la señal modulante trasladada a la frecuencia de la portadora.
  • 3. MODULACION AM Definir la técnica de AM de Doble Banda Lateral con Portadora Completa (AM DSBFC). Históricamente, éste fue el primer método de modulación utilizado en los inicios de la radio, a principios del siglo XX y continúa utilizándose extensamente en todo el mundo, principalmente para servicios de radiodifusión sonora en las bandas de ondas medias (540 a 1600 KHz) y de ondas cortas (2 a 30 MHz). A pesar de ser un sistema de modulación poco eficiente, tanto desde el punto de vista espectral como de consumo de energía en el transmisor, una razón para seguir empleándolo es la simplicidad del receptor, lo que permite la fabricación de receptores sencillos y de bajo costo, al alcance de las personas de pocos recursos. Desde el punto de vista de la cobertura de estos servicios, las condiciones de propagación en esas bandas permiten dar cobertura a grandes extensiones sin necesidad de retransmisores, como es el caso de la radiodifusión en frecuencia modulada (FM). El número de receptores de AM en el mundo es inmenso y el cambio de este esquema de modulación, particularmente en los países en vías de desarrollo, causaría que mucha gente no pudiera acceder al único medio de información y entretenimiento del que pueden disponer. Lo que en algunos países se ve como normal: la recepción de radio y televisión, prácticamente a la carta por cable, satélite o Internet es impensable para una importante porción de la población mundial y en la legislación de muchos países se mantiene el principio de que el espectro radioeléctrico es propiedad de la nación y no de unos pocos privilegiados. Se trata, por tanto, de un bien público y no solo de un servicio público, en que el acceso a los servicios de radiodifusión sonora y televisión debe estar al alcance de todos los ciudadanos. Estas son, en cierta medida, las razones por las cuales se mantienen y se seguirán manteniendo por mucho tiempo, los servicios de radiodifusión sonora en ondas medias y cortas. Definir la técnica AM de Doble Banda Lateral con Portadora Suprimida (AM DSBSC). Haga doble banda lateral transmisión portadora suprimida (DSB-SC) es la transmisión en la que las frecuencias producido por modulación de amplitud (AM) están simétricamente espaciados por encima y por debajo de la frecuencia de la portadora y el nivel de la portadora se reduce al nivel más bajo posible, lo ideal sería estar completamente suprimida. En la modulación DSB-SC, a diferencia de AM, la onda portadora no se transmite; Por lo tanto, gran parte de la energía se distribuye entre las bandas
  • 4. laterales, lo que implica un aumento de la cubierta en DSB-SC, en comparación con AM, para la misma potencia utilizado. Transmisión DSB-SC es un caso especial de doble banda lateral transmisión de portadora reducida . Se utiliza para los sistemas de datos de radio . Spectrum DSB-SC es básicamente una modulación de amplitud de onda sin el portador, por lo tanto, la reducción de residuos de energía, lo que supone una eficiencia del 50%. Esto representa un aumento en comparación con la transmisión AM normal (OSD), que tiene una eficiencia máxima de 33.333%, desde 3.2 del poder está en el vehículo que no lleva ninguna inteligencia, y cada banda lateral lleva la misma información. Banda lateral única (SSB) Suprimida Carrier es 100% eficiente. Spectrum trama de una señal DSB-SC: Generación DSB-SC se genera por un mezclador. Este consiste en una señal de mensaje combinado con la portadora de frecuencia. Demodulación Demodulación se hace multiplicando la señal DSB-SC con la señal portadora. Para la demodulación, frecuencia y fase del oscilador de modulación debe ser exactamente el mismo que el oscilador de demodulación es de otro
  • 5. modo, la distorsión y / o atenuación se producirá. DSB-SC puede ser demodulada si su índice de modulación es menor que la unidad. Cómo funciona Esto se muestra mejor gráficamente. A continuación se muestra una señal de mensaje que se puede desear para modular sobre un soporte, que consiste en un par de componentes sinusoidales. La ecuación para esta señal de mensaje es . El portador, en este caso, es una llanura 5 kHz ( ) Sinusoide-foto de abajo.
  • 6. La modulación se realiza mediante la multiplicación en el dominio del tiempo, que produce una señal de portadora de 5 kHz, cuya amplitud varía en la misma manera que la señal de mensaje.
  • 7. El nombre de "portadora suprimida" se produce porque el componente de la señal portadora es suprimida-que no aparece en la señal de salida. Esto es evidente cuando el espectro de la señal de salida se visualiza: Definir la técnica de AM de Banda Lateral Única con Portadora Completa (AM SSBFC). Modulación de banda lateral única1 (BLU) o (SSB) (del inglés Single Side Band) es una evolución de la AM. La banda lateral única es muy importante para la rama de la electrónica básica ya que permite transmitir señales de radio frecuencia que otras modulaciones no pueden transmitir.
  • 8. En la transmisión en Amplitud Modulada se gasta la mitad de la energía en transmitir una onda de frecuencia constante llamada portadora, y sólo un cuarto en transmitir la información de la señal moduladora (normalmente voz) en una banda de frecuencias por encima de la portadora. El otro cuarto se consume en transmitir exactamente la misma información, pero en una banda de frecuencias por debajo de la portadora. Es evidente que ambas bandas laterales son redundantes, bastaría con enviar una sola. Y la portadora tampoco es necesaria. Por medio de filtros colocados en el circuito de transmisión, el transmisor BLU elimina la portadora y una de las dos bandas. El receptor, para poder reproducir la señal que recibe, genera localmente -mediante un oscilador- la portadora no transmitida, y con la banda lateral que recibe, reconstruye la información de la señal moduladora original. Ventajas y desventajas de la BLU La superioridad tecnológica de la Banda Lateral Única sobre la Amplitud Modulada reside en esa necesidad de gastar sólo un cuarto de la energía para transmitir la misma información. En contrapartida, los circuitos de transmisores y receptores son más complejos y más caros. Otra ventaja de esta modulación sobre la AM estriba en que la potencia de emisión se concentra en un ancho de banda más estrecho (normalmente 2,4 kilohercios); por lo tanto, es muy sobria en el uso de las frecuencias, permitiendo más transmisiones simultáneas en una banda dada. La modalidad de mayor uso es la USB (banda lateral superior, del inglés Upper Side Band). Por razones históricas, en el servicio de radioaficionados para frecuencias por debajo de 10.7 MHz se transmite sólo la banda inferior (LSB), y por encima, sólo la banda superior (USB). La LSB también se utiliza en algunas comunicaciones marinas. Banda lateral independiente En el pasado, cuando se empleaba la Onda Corta para la transmisión de comunicaciones telefónicas, se utilizaba un procedimiento particular de este tipo de modulación, denominado banda lateral independiente (BLI). Se basaba en la utilización de dos moduladores, que funcionaban con la misma portadora. A cada uno de ellos se aplicaba como señal moduladora dos canales telefónicos previamente multiplexados en frecuencia. Finalmente, de los productos de modulación de un modulador se seleccionaba la banda lateral superior y del otro la banda lateral inferior y se suprimía la portadora. Con ello se enviaba al transmisor la información correspondiente a cuatro canales telefónicos (2 por cada banda lateral). Definir la técnica de AM de Banda Lateral Única con Portadora Reducida (AM SSBRC). La AM de banda lateral única y portadora reducida (SSBRC, de single- sideband reduced carrier) es una forma de modulación de amplitud, en la que sequita totalmente una banda lateral y el voltaje de la portadora se reducen más o menos hasta el 10% de su amplitud no modulada. En consecuencia, hasta el 96% de la potencia total trasmitida está en la banda lateral no suprimida. Para producir
  • 9. un componente reducido de portadora, se suprime totalmente la portadora durante la modulación y después se vuelve a insertar con una amplitud reducida. Por lo anterior, a veces se dice que el sistema SSBRC es de banda lateral única y portadora reinsertada. En ocasiones la trasmisión con portadora reducida se le llama portadora incrementada, porque se eleven el receptor antes de la demodulación. Con la detección de portadora incrementada, la amplificación de la portadora en el receptor debe ser suficiente para aumentar su amplitud hasta un valor mayor que el de la señal de banda lateral. En el sistema SSBRC se requiere la mitad del ancho de banda que en la AM convencional y, como la portadora se transmite a un nivel reducido, también economiza mucha potencia. AM de banda lateral independiente “ISB, de independent sideband” es una forma de modulación de amplitud en la que una sola frecuencia de portadora se modula en forma independiente con dos señales moduladoras diferentes. Entonces, el sistema ISB es una forma de transmisión de doble banda lateral en el que el trasmisor consiste en dos moduladores independientes de banda lateral única y portadora suprimida. Un modulador solo produce la banda lateral superior y el otro solo la banda lateral inferior. Las señales de salida de banda lateral única procedentes de los dos moduladores se combinan para formar una señal de doble banda lateral, en la que la que las dos bandas laterales son totalmente independientes entre sí pero son simétricas respecto a una frecuencia portadora común.
