Este documento proporciona las especificaciones para construir un armario para almacenar 20 tabletas. Incluye las medidas de los laterales, superior e inferior, fondo y puertas. También enumera los materiales necesarios como dos plateros, bisagras, rodachines, tornillos, pintura y manijas. Explica que las tabletas se almacenarán en los dos plateros de 10 divisiones cada uno y que en la parte inferior habrá espacio para un recipiente con cables.

1. Ancho Largo
Laterales, superior e inferior 2 29 64
superior e inferior 2 29 56
fondo (refuerzo - seguridad) 1 54 61
Puertas 2 31,5 54
Refuerzo frontal 1 6,8 a 7 61
Materiales
- 2 Plateros de 60cm, verificar que tengan 10 divisiones o más cada uno.
- 2 Pares de bisagras cazolote 35mm cierre lento
- 4 rodachines mínimo 20kg
-100 Tornillos 6x2pulgadas
- Colbon madera
- Un cuarto de pintura
- Rodillo
- 2 manijas
- Cerradura
INSTITUCIÓN EDUCATIVA RAMÓN MESSA LONDOÑO, VEREDA PUEBLO RICO, QUIMBAYA, QUINDÍO

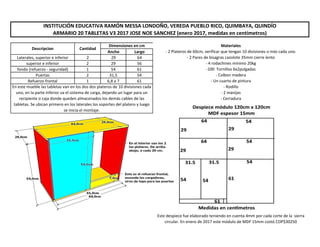

ARMARIO 20 TABLETAS V3 2017 JOSE NOE SANCHEZ (enero 2017, medidas en centímetros)
Este despiece fue elaborado teniendo en cuenta 4mm por cada corte de la sierra
circular. En enero de 2017 este módulo de MDF 15mm costó COP$30250
Descripcion Cantidad
Dimensiones en cm
En este mueble las tabletas van en los dos dos plateros de 10 divisiones cada
uno, en la parte inferior va el sistema de carga, dejando un lugar para un
recipiente o caja donde queden almacenados los demás cables de las
tabletas. Se ubican primero en los laterales los soportes del platero y luego
se inicia el montaje.
